INTEGRACJA CENTRALI ALARMOWEJ SATEL Z HOME CENTER 2 FIBARO

Wielkość: px
Rozpocząć pokaz od strony:

Download "INTEGRACJA CENTRALI ALARMOWEJ SATEL Z HOME CENTER 2 FIBARO"

Transkrypt

1 INTEGRACJA CENTRALI ALARMOWEJ SATEL Z HOME CENTER 2 FIBARO Spis treści 1. Podłączenie ETHM-1 z centralą Satel Adresowanie modułu Sposób podłączenia Konfigurowanie ETHM Konfigurowanie Panelu alarmu HC Konfiguracja Obsługa Uwagi końcowe:

2 1. Podłączenie ETHM-1 z centralą Satel 1. port RS-232 pozwala na połączenie modułu do portu RS-232 centrali alarmowej, aby umożliwić jej obsługę przez sieć Ethernet przy pomocy programu DloadX. Dodatkowo pozwala na wymianę oprogramowania modułu. Port należy połączyć z komputerem przy pomocy tego samego kabla, który służy do programowania z komputera central INTEGRA, a następnie uruchomić program EthmFlash. 2. dioda LED PWR/LOG świecenie ciągłe sygnalizuje obecność napięcia zasilającego; miganie diody informuje o zalogowaniu się użytkownika do serwera 3. dioda LED BUS ACT miganie diody sygnalizuje proces komunikowania się centrali z modułem 4. kołki ADR do ustawiania adresu modułu ( patrz ADRESOWANIE MODUŁU) 5. gniazdo RJ-45 służy do podłączenie do modułu kabla doprowadzającego sieć Ethernet. Należy użyć kabla identycznego jak przy podłączeniu sieci do komputera. Gniazdo ma wbudowane dwie diody LED. Zielona sygnalizuje podłączenie do sieci i transmisję, a żółta prędkość transmisji w sieci (10Mb/100Mb) 2

3 Opis zacisków: +12V - wejście napięcia zasilającego; COM - masa; TMP - wejście obwodu sabotażowego modułu (NC) do podłączenia styku sabotażowego obudowy; jeżeli nie jest wykorzystane, powinno być zwarte do masy; A_RS485_B - zaciski portu RS-485 (nie wykorzystywane); DATA,CLK - magistrala komunikacyjna do podłączenia modułu do szyny manipulatorów centrali alarmowej. 1.1 Adresowanie modułu Adres ustawiony na kołkach ADR modułu musi być inny, niż pozostałych modułów, manipulatorów itp. podłączonych do szyny manipulatorów centrali alarmowej. Adres ustawia się zgodnie z tabelą 1 Tabela 1. Sposób adresowania Aby zainstalować moduł ETHM-1 w systemie alarmowym należy: 1. Przy pomocy zworek ustawić adres modułu (patrz ADRESOWANIE MODUŁU). 2. Podłączyć moduł do szyny manipulatorów centrali alarmowej zgodnie z tabelą 2 3

4 Tabela 2. Sposób podłączenia do szyny manipulatorów centrali W razie potrzeby zasilanie modułu (+12V) może zostać doprowadzone z dodatkowego zasilacza zainstalowanego w systemie. 3. Do zacisków TMP i COM podłączyć styk sabotażowy obudowy (lub zewrzeć zacisk TMP do masy COM). 4. Do gniazda RJ-45 podłączyć przewód doprowadzający sieć Ethernet. 5. Jeśli centrala ma być obsługiwana przez sieć przy pomocy programu DLOADX, należy połączyć porty RS-232 modułu i centrali kablem wykonanym zgodnie z rysunkiem 2 lub 3 (w zależności od typu gniazda na płycie głównej centrali). 1.2 Sposób podłączenia 4

5 1.3 Konfigurowanie ETHM-1 KROK 1 (Menu Dane Struktura i sprzęt Sprzęt) Rys.4 Konfigurowanie ETHM-1 do celów konfiguracji z HC2 5

6 UWAGI : należy ustawić adres sieciowy, aby znajdowała się on w tej samej sieci lokalnej co HC2 należy odznaczyć opcję kodowania integracji dla każdej z usług (DloadX, GuardX, Integracja) należy przypisać inny port KROK 2 (Menu użytkownicy Użytkownicy) Rys 5. Okno konfiguracyjne użytkowników w centrali Satel UWAGI: podczas konfiguracji należy podać kod użytkownika, który posiada pełne uprawnienia do zarządzania strefami i urządzeniami 6

7 KROK 3 (Menu Dane Opcje Czasy) Rys 6. Ustawienie wygaszania informacji o czuwaniu (0 sek = nigdy) UWAGA: Parametr wygaś informację o czuwaniu po należy ustawić na 0. W przypadku podania innej wartości system po określonym czasie będzie raportował błędną informację o stanie stref 7

8 2. Konfigurowanie Panelu alarmu HC2 2.1 Konfiguracja KROK 1: Należy zalogować się na centrale HC2 Rys 6. Ekran logowania do centrali HC2 KROK 2: Należy wybrać zakładkę PANELE z ekranu głównego centrali Home Center 2 Rys.7 Wybór zakładki panele z menu głównego 8

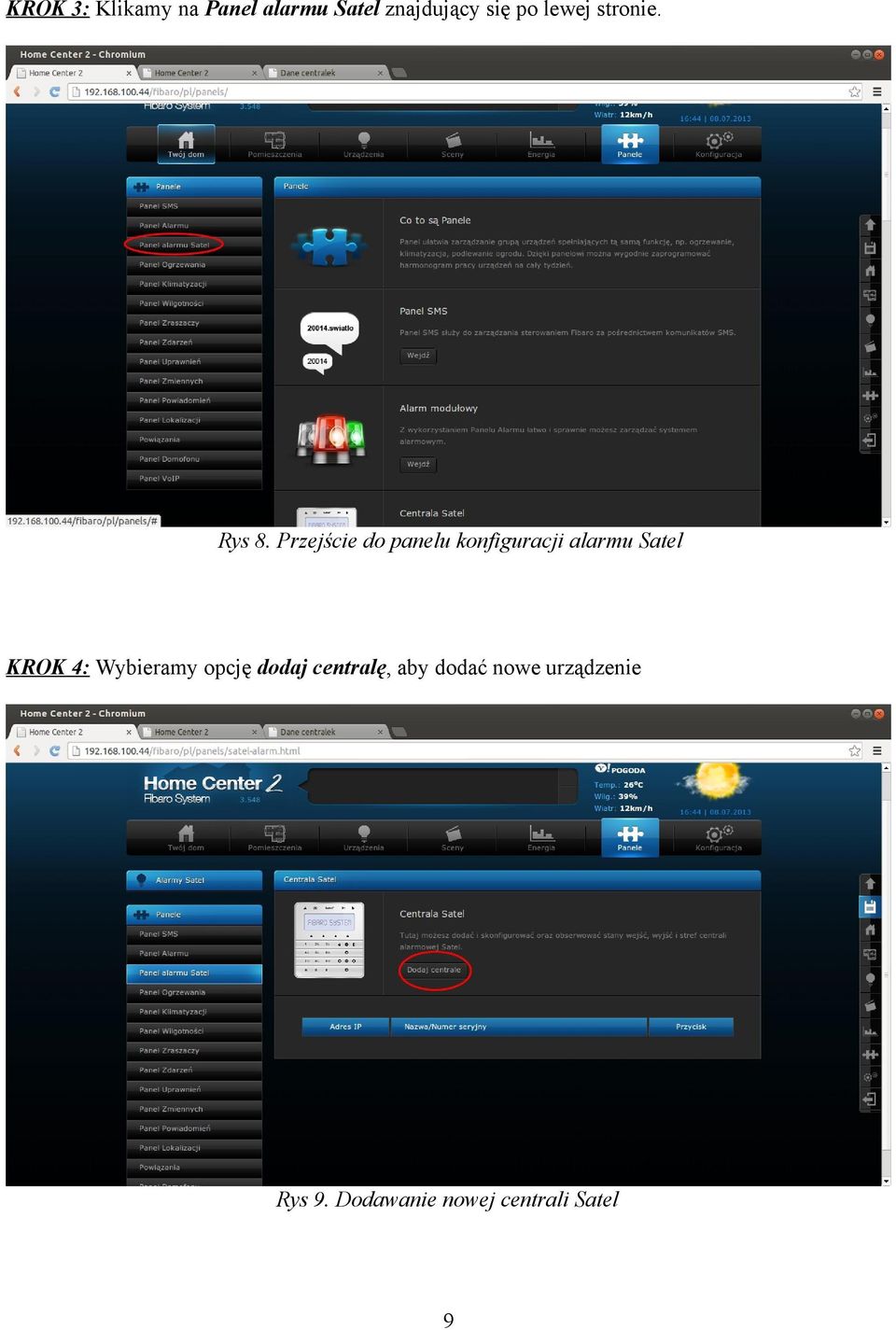

9 KROK 3: Klikamy na Panel alarmu Satel znajdujący się po lewej stronie. Rys 8. Przejście do panelu konfiguracji alarmu Satel KROK 4: Wybieramy opcję dodaj centralę, aby dodać nowe urządzenie Rys 9. Dodawanie nowej centrali Satel 9

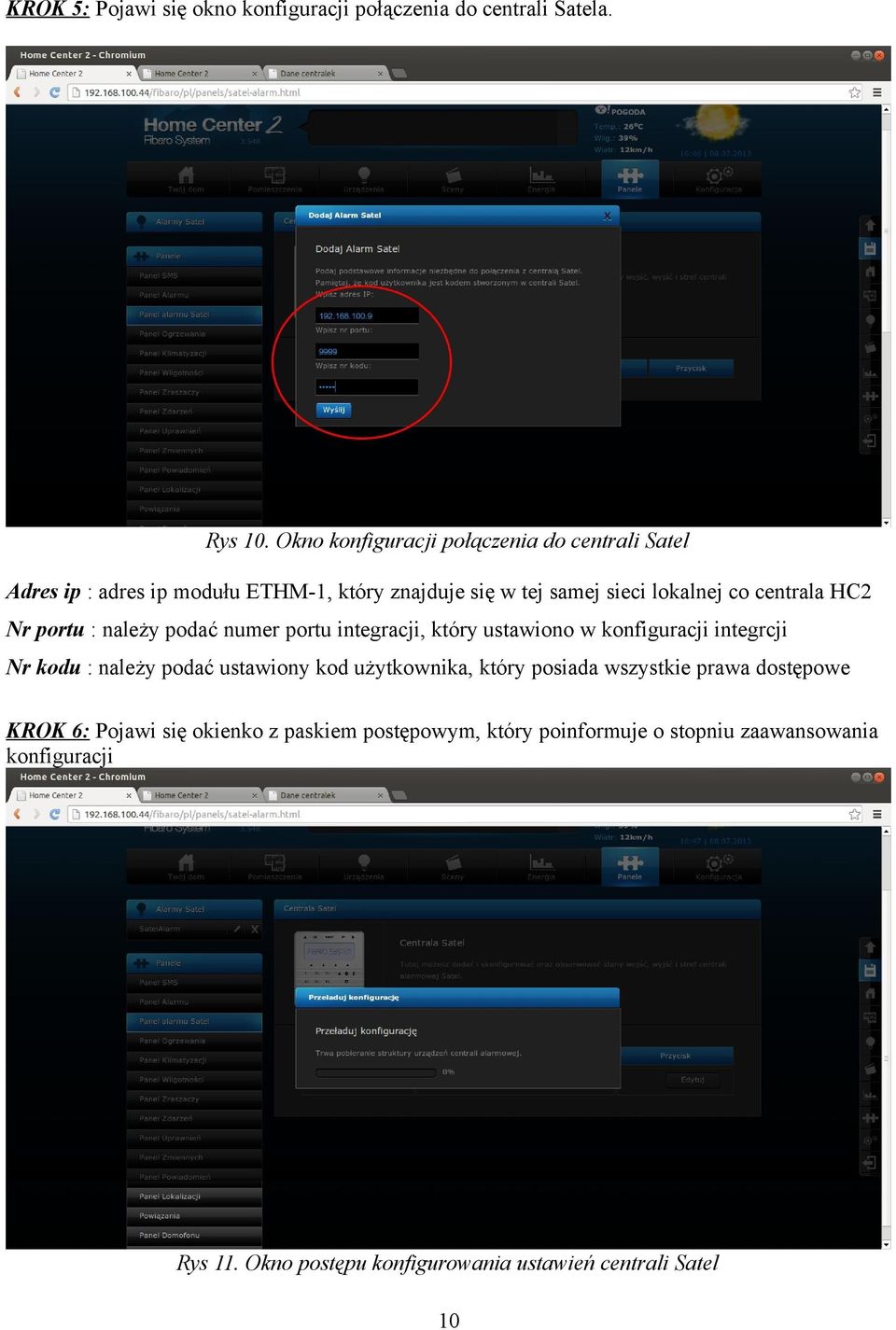

10 KROK 5: Pojawi się okno konfiguracji połączenia do centrali Satela. Rys 10. Okno konfiguracji połączenia do centrali Satel Adres ip : adres ip modułu ETHM-1, który znajduje się w tej samej sieci lokalnej co centrala HC2 Nr portu : należy podać numer portu integracji, który ustawiono w konfiguracji integrcji Nr kodu : należy podać ustawiony kod użytkownika, który posiada wszystkie prawa dostępowe KROK 6: Pojawi się okienko z paskiem postępowym, który poinformuje o stopniu zaawansowania konfiguracji Rys 11. Okno postępu konfigurowania ustawień centrali Satel 10

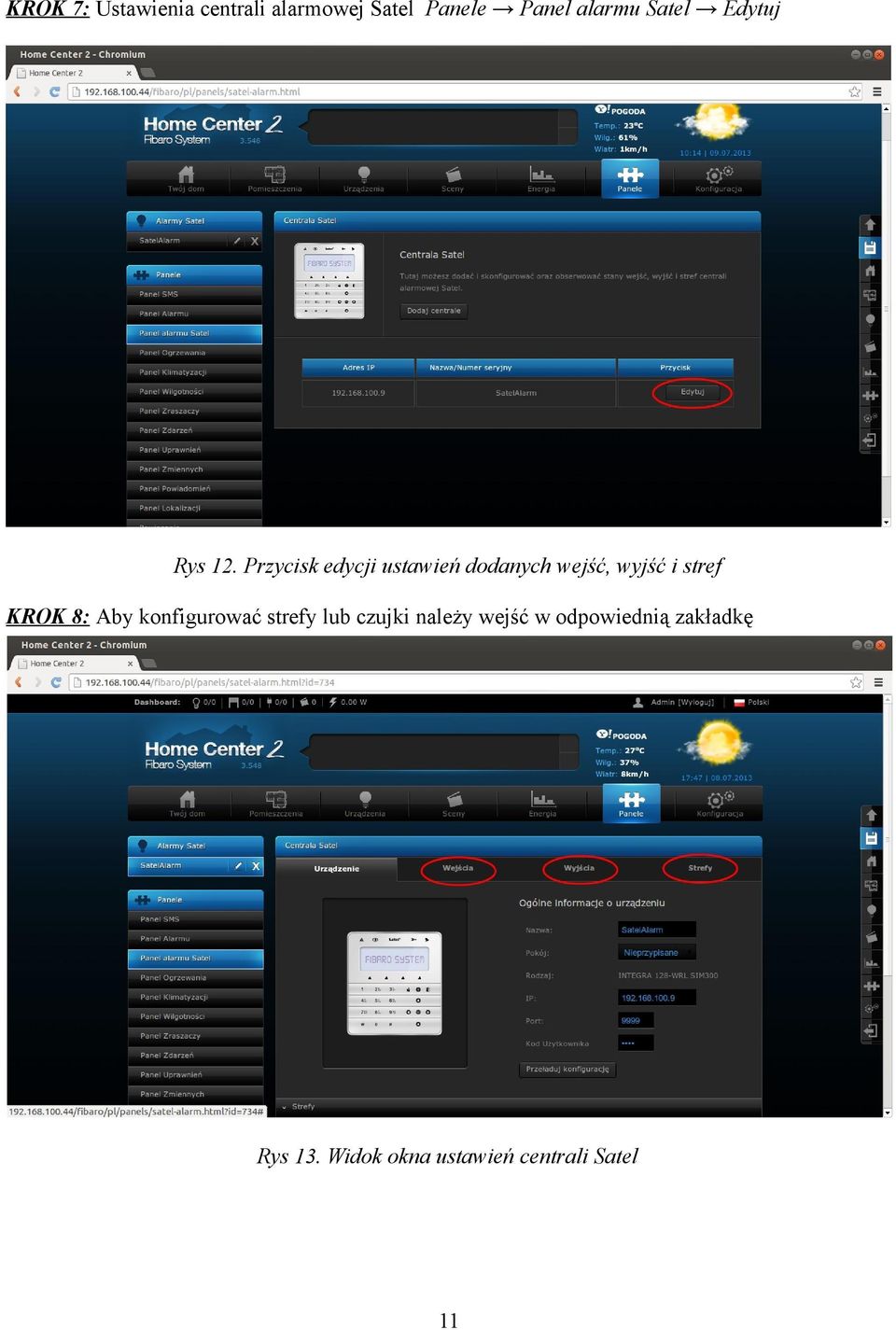

11 KROK 7: Ustawienia centrali alarmowej Satel Panele Panel alarmu Satel Edytuj Rys 12. Przycisk edycji ustawień dodanych wejść, wyjść i stref KROK 8: Aby konfigurować strefy lub czujki należy wejść w odpowiednią zakładkę Rys 13. Widok okna ustawień centrali Satel 11

12 2.2 Obsługa Aby podejrzeć stan poszczególnych czujek należy udać się do menu konfiguracji (KROK 7). Następnie wchodząc w zakładkę wejścia mamy podgląd na czujki oraz ich stan. Rys 14. Podgląd na stan poszczególnych czujek Rys 15. Możliwe stany czujek Na rysunku 15 przedstawiono wszystkie możliwe stany czujek, które zostały zdefiniowane przez firmę Satel. 12

13 Aby uzbroić strefę należy udać się do menu konfiguracji panelu alarmu Satel (KROK 7). Następnie mamy do wyboru opcje uzbrój i rozbrój. Rys 15. Uzbrajanie i rozbrajanie stref z panelu alarmu Satel Uzbrajać i rozbrajać strefy możemy również prosto z ekranu głównego (Twój dom) interfejsu HC2 Rys 16. Uzbrajanie stref z menu głównego 13

14 Dla bardziej zaawansowanych użytkowników istnieje możliwość uzbrajania i rozbrajania stref z wykorzystaniem języka LUA. Poniżej umieszczono przykładowe kody oraz opisano ich działanie. uzbrój: Kod: fibaro:call(3855, "arm") rozbrój: Kod: fibaro:call(3855, "disarm") wyczyść alarm: Kod: fibaro:call(3855, "clearalarm") Powyższe przykłady przedstawiono dla strefy o id = Uwagi końcowe: centrala HC2 i moduł ETHM-1 muszą znajdować się w tej samej sieci tylko jeden użytkownik może być podłączony jednocześnie do modułu ETHM-1 w przypadku błędnej integracji z HC2 (dodanie pustych urządzeń i stref) należy sprawdzić czy nie jest się połączonym z centralką za pomocą programu DloadX lub GuardX podczas konfiguracji integracji należy podać kod użytkownika, który posiada pełne prawa do zarządzania strefami oraz urządzeniami podczas konfiguracji ETHM-1 należy odznaczyć opcję kodowania integracji, oraz pamiętać aby każda usługa działała na innym procie należy pamiętać o ustawieniu parametru wygaś informację o czuwaniu po na 0 (nigdy) (rysunek 6) 14
