Rejestratory temperatur "EC" Pt1000/DS1820.

Transkrypt

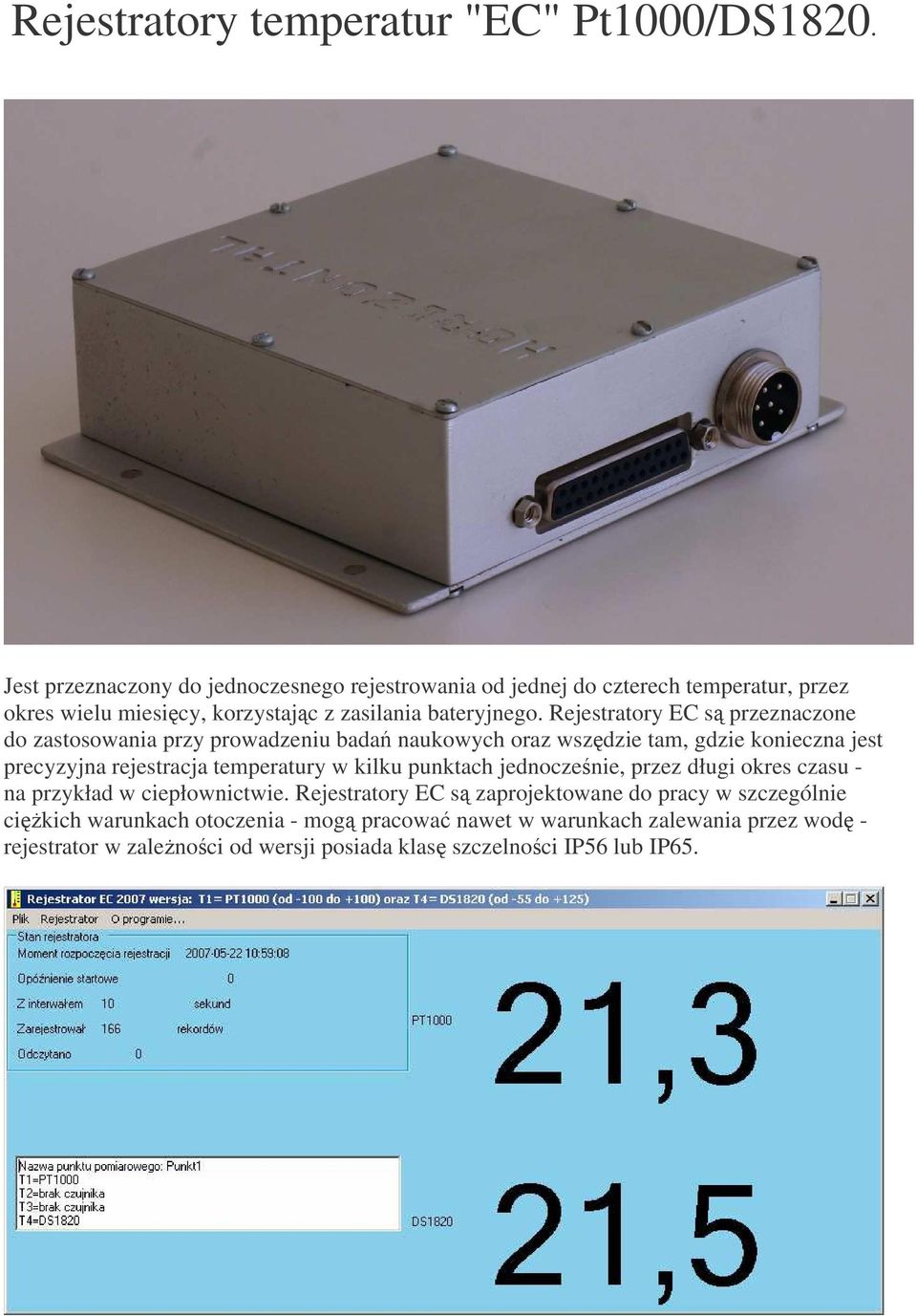

1 Rejestratory temperatur "EC" Pt1000/DS1820. Jest przeznaczony do jednoczesnego rejestrowania od jednej do czterech temperatur, przez okres wielu miesicy, korzystajc z zasilania bateryjnego. Rejestratory EC s przeznaczone do zastosowania przy prowadzeniu bada naukowych oraz wszdzie tam, gdzie konieczna jest precyzyjna rejestracja temperatury w kilku punktach jednoczenie, przez długi okres czasu - na przykład w ciepłownictwie. Rejestratory EC s zaprojektowane do pracy w szczególnie cikich warunkach otoczenia - mog pracowa nawet w warunkach zalewania przez wod - rejestrator w zalenoci od wersji posiada klas szczelnoci IP56 lub IP65.

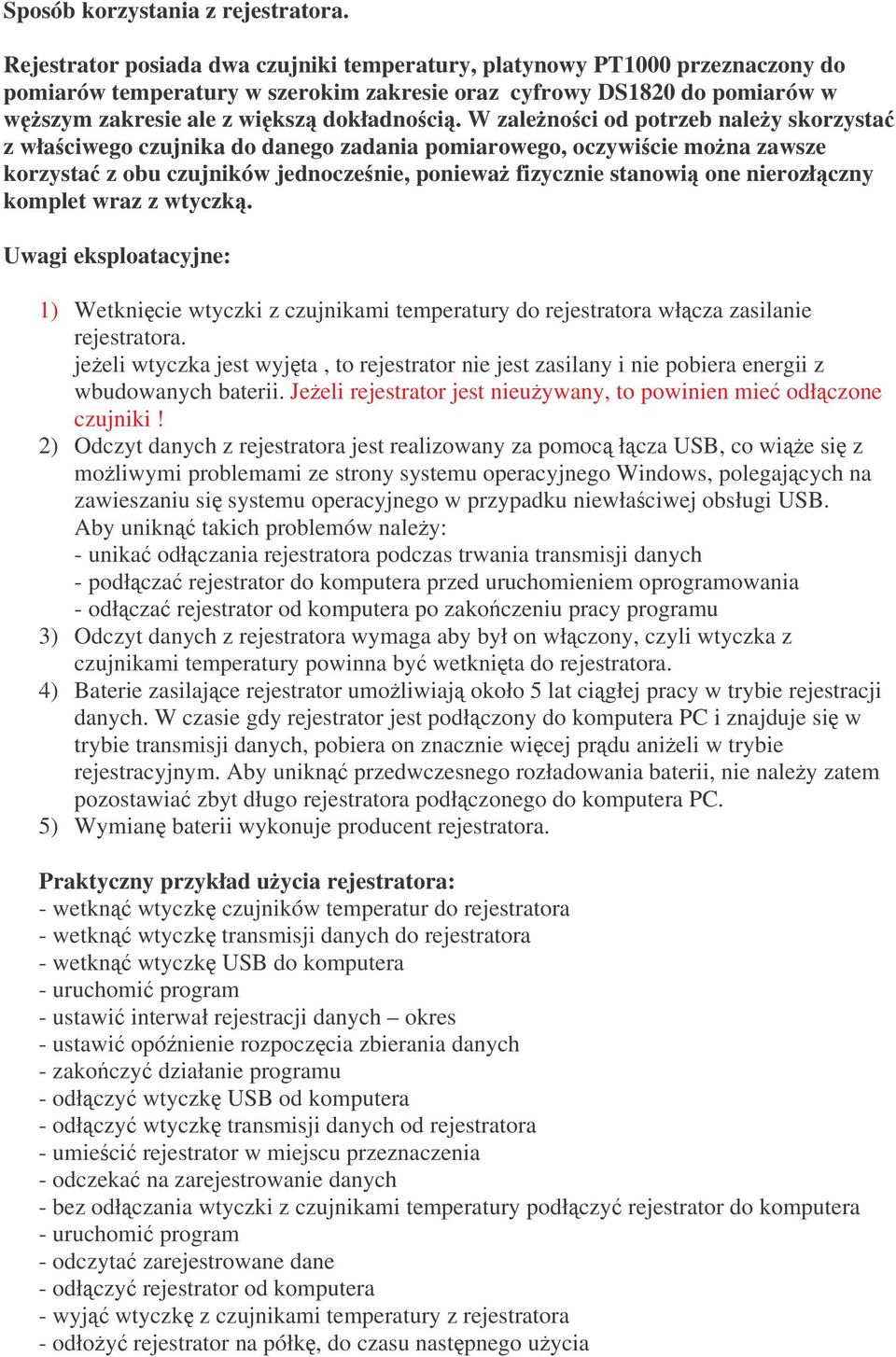

2 Sposób korzystania z rejestratora. Rejestrator posiada dwa czujniki temperatury, platynowy PT1000 przeznaczony do pomiarów temperatury w szerokim zakresie oraz cyfrowy DS1820 do pomiarów w wszym zakresie ale z wiksz dokładnoci. W zalenoci od potrzeb naley skorzysta z właciwego czujnika do danego zadania pomiarowego, oczywicie mona zawsze korzysta z obu czujników jednoczenie, poniewa fizycznie stanowi one nierozłczny komplet wraz z wtyczk. Uwagi eksploatacyjne: 1) Wetknicie wtyczki z czujnikami temperatury do rejestratora włcza zasilanie rejestratora. jeeli wtyczka jest wyjta, to rejestrator nie jest zasilany i nie pobiera energii z wbudowanych baterii. Jeeli rejestrator jest nieuywany, to powinien mie odłczone czujniki! 2) Odczyt danych z rejestratora jest realizowany za pomoc łcza USB, co wie si z moliwymi problemami ze strony systemu operacyjnego Windows, polegajcych na zawieszaniu si systemu operacyjnego w przypadku niewłaciwej obsługi USB. Aby unikn takich problemów naley: - unika odłczania rejestratora podczas trwania transmisji danych - podłcza rejestrator do komputera przed uruchomieniem oprogramowania - odłcza rejestrator od komputera po zakoczeniu pracy programu 3) Odczyt danych z rejestratora wymaga aby był on włczony, czyli wtyczka z czujnikami temperatury powinna by wetknita do rejestratora. 4) Baterie zasilajce rejestrator umoliwiaj około 5 lat cigłej pracy w trybie rejestracji danych. W czasie gdy rejestrator jest podłczony do komputera PC i znajduje si w trybie transmisji danych, pobiera on znacznie wicej prdu anieli w trybie rejestracyjnym. Aby unikn przedwczesnego rozładowania baterii, nie naley zatem pozostawia zbyt długo rejestratora podłczonego do komputera PC. 5) Wymian baterii wykonuje producent rejestratora. Praktyczny przykład uycia rejestratora: - wetkn wtyczk czujników temperatur do rejestratora - wetkn wtyczk transmisji danych do rejestratora - wetkn wtyczk USB do komputera - uruchomi program - ustawi interwał rejestracji danych okres - ustawi opónienie rozpoczcia zbierania danych - zakoczy działanie programu - odłczy wtyczk USB od komputera - odłczy wtyczk transmisji danych od rejestratora - umieci rejestrator w miejscu przeznaczenia - odczeka na zarejestrowanie danych - bez odłczania wtyczki z czujnikami temperatury podłczy rejestrator do komputera - uruchomi program - odczyta zarejestrowane dane - odłczy rejestrator od komputera - wyj wtyczk z czujnikami temperatury z rejestratora - odłoy rejestrator na półk, do czasu nastpnego uycia

3 Oprócz odczytu danych z rejestratora, załczone do niego oprogramowanie umoliwia dokonywanie szybkiej analizy graficznej odczytanych wyników oraz ich wydruk. Zasilanie rejestratora Kliknij na orazku aby powikszy! Pobierz przykładowy wykres nr 1w formacie pdf... Pobierz przykładowy wykres nr 2 w formacie pdf.. Podstawowe dane techniczne rejestratorów EC Okres pracy bez wymiany baterii Podłczenie do komputera PC bateryjne od 0,9 do 3 V od kilku miesicy do 15 lat przez USB Ilo czujników temperatury od 1 do 4 Maksymalna długo przewodów pomiarowych Maksymalna ilo zapisów temperatury Pojemno pamici danych Rozdzielczo pomiaru temperatury Zakres mierzonych temperatur PT1000 Zakres mierzonych temperatur DS1820 Instalacja oprogramowania. 4 x 100 m od 16 do 300 tysicy 1 lub 4 Mb 0,1 stopniac od 100 do +100 stopni C od 55 do +125 stopni C Instrukcja obsługi rejestratorów EC. Z dołczonego do rejestratora dysku CD uruchomi program instalacyjny EC setup i postpowa zgodnie ze wskazówkami instalatora. W razie potrzeby naley wczeniej zainstalowa DotNetFramework z katalogu Dodatki\DotNetFramework 1.1

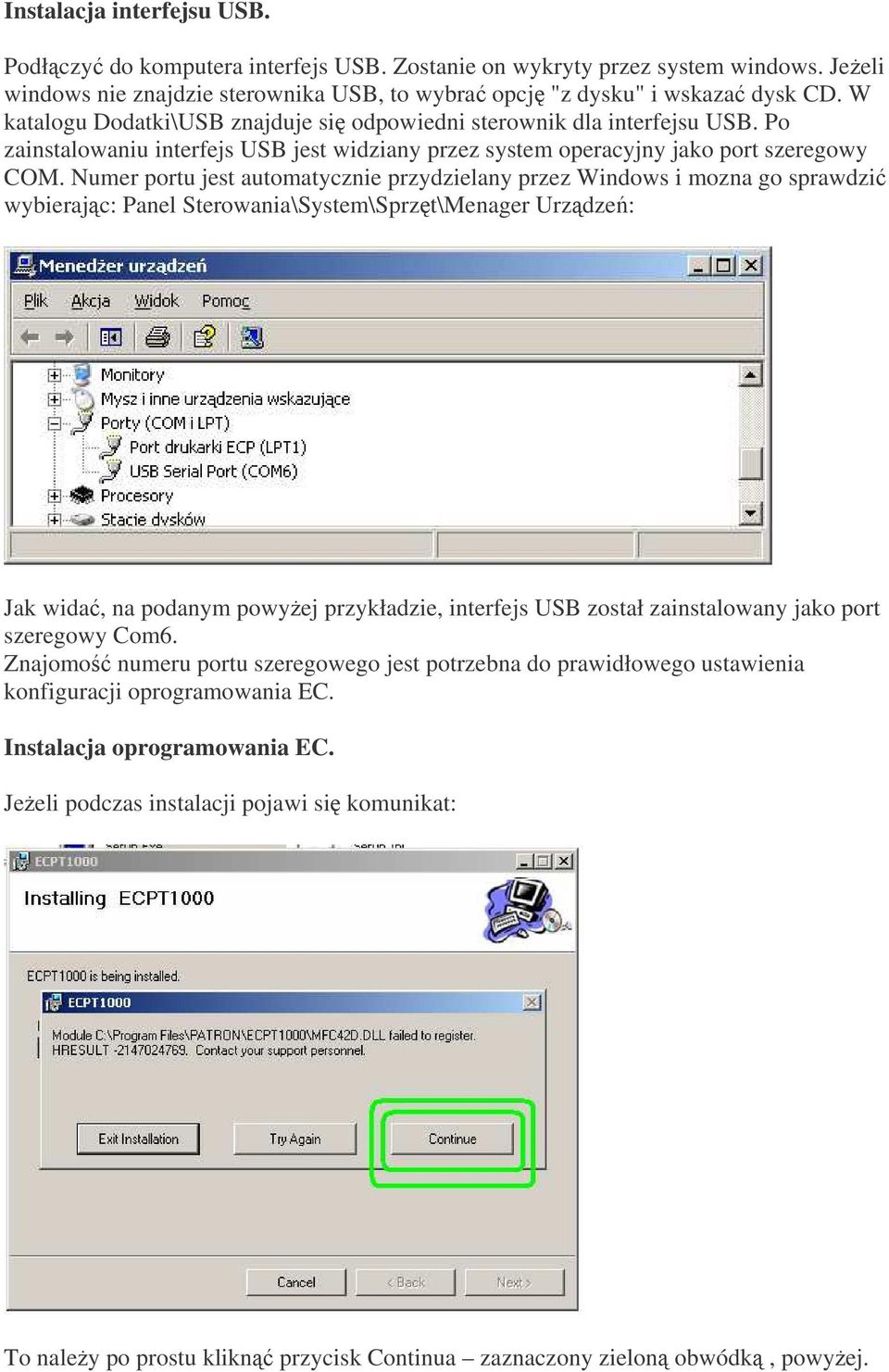

4 Instalacja interfejsu USB. Podłczy do komputera interfejs USB. Zostanie on wykryty przez system windows. Jeeli windows nie znajdzie sterownika USB, to wybra opcj "z dysku" i wskaza dysk CD. W katalogu Dodatki\USB znajduje si odpowiedni sterownik dla interfejsu USB. Po zainstalowaniu interfejs USB jest widziany przez system operacyjny jako port szeregowy COM. Numer portu jest automatycznie przydzielany przez Windows i mozna go sprawdzi wybierajc: Panel Sterowania\System\Sprzt\Menager Urzdze: Jak wida, na podanym powyej przykładzie, interfejs USB został zainstalowany jako port szeregowy Com6. Znajomo numeru portu szeregowego jest potrzebna do prawidłowego ustawienia konfiguracji oprogramowania EC. Instalacja oprogramowania EC. Jeeli podczas instalacji pojawi si komunikat: To naley po prostu klikn przycisk Continua zaznaczony zielon obwódk, powyej.

5 Konfigurowanie programu EC. Po uruchomieniu programu, jeeli nie jest on prawidłowo skonfigurowany pojawi si komunikat: Naley klikn OK. Pojawi si okienko konfiguracji programu EC: Po wpisaniu numeru portu - na powyszym przykładzie nr6, naley klikn przycisk "Zastosuj zmiany", i uruchomi program ponownie. Jeeli został wpisany prawidłowy numer portu, to program nie wywietli ponownie komunikatu o problemie z portem Com. W konfiguracji rejestratora mona dodatkowo ustawi separator kolumn oraz znak dziesitny - s one stosowane przy zapisywaniu zarejestrowanych danych do pliku. Domylnie dane s oddzielane rednikiem a znakiem oddzielajcym cz ułamkow jest przecinek. Ustawienie to pozwala na łatwe importowanie plików z danymi do Excela w celu przeprowadzenia ich obróbki. Uruchomienie rejestratora. Aby uruchomi rejestrator naley: 1) podłczy rejestrator do komputera PC i z menu programu wybra

6 2) pojawi si dane informujce o aktualnym stanie rejestratora, w tym aktualne temperatury czujników. Prac rejestratora determinuj dwa parametry: Okres rejestracji - czyli co jaki czas temperatury s zapisywane do pamici. Naley wybra dan warto z zakresu od 10 sekund do 1 godziny. Opónienie startowe - czyli za jaki czas rejestrator ma rozpocz rejestracj temperatur. Do wyboru z menu jest kilka wartoci - naley wybra któr z nich.

7 Po wybraniu wymaganego opónienia startowego naley odłaczy od rejestratora kabel transmisji danych do PC, zamkn obudow i umieci rejestrator w miejscu przeznaczenia. Uytkownik ma na to od od 10 sekund do trzech godzin. Po upłyniciu tego czasu rejestrator rozpocznie zapisywanie temperatur. Odczytywanie zarejestrowanych danych. Naley otworzy obudow rejestratora i podłczy rejestrator do interfejsu. KLikn Rejestrator -> Odczytaj stan, nastpnie wybra Odczytaj rejestrator i poda nazw pliku do jakiego maj zosta zapisane dane. Przy podawaniu nazwy pliku najlepiej jest stosowa rozszerzenie pliku ".txt", gdy wtedy mona odczytywa pliki za pomoc Notatnika. W przypadku, gdy podczas pracy rejestratora doszło do wyczerpania baterii, istnieje mołiwo odczytania danych które zostały zarejestrowane. W takim przypadku, po odczytaniu stanu rejestratora jest wywietlany komunikat o fakcie załoenia nowych baterii i ilo dokonanych zapisów jest nieokrelona -???. Naley wybra Rejestrator -> Odczytaj dane. Wszystkie zarejestrowane dane zostan odczytane prawidłowo! Dane w pliku s zapisywane jako tekst, w nastpujcy sposób: Rejestracja danych w wle B-304 T1= wlot na wymiennik nr1 T2= wylot z wymiennika nr2 T3= temperatura powietrza w wymiennikowni T4=brak czujnika :52:12;23,00;07,50;20,50;-00, :52:22;22,00;21,50;20,50;-00, :52:32;22,00;21,50;20,50;-00,50 Przegldanie zarejestrowanych danych. Z menu wybra: Pojawi si okno wyboru pliku - wybra plik z danymi, zostanie narysowany wykres. Mona teraz wybra, które temperatury maj by pokazywane, oraz czy ma by pokazywana siatka temperatur.

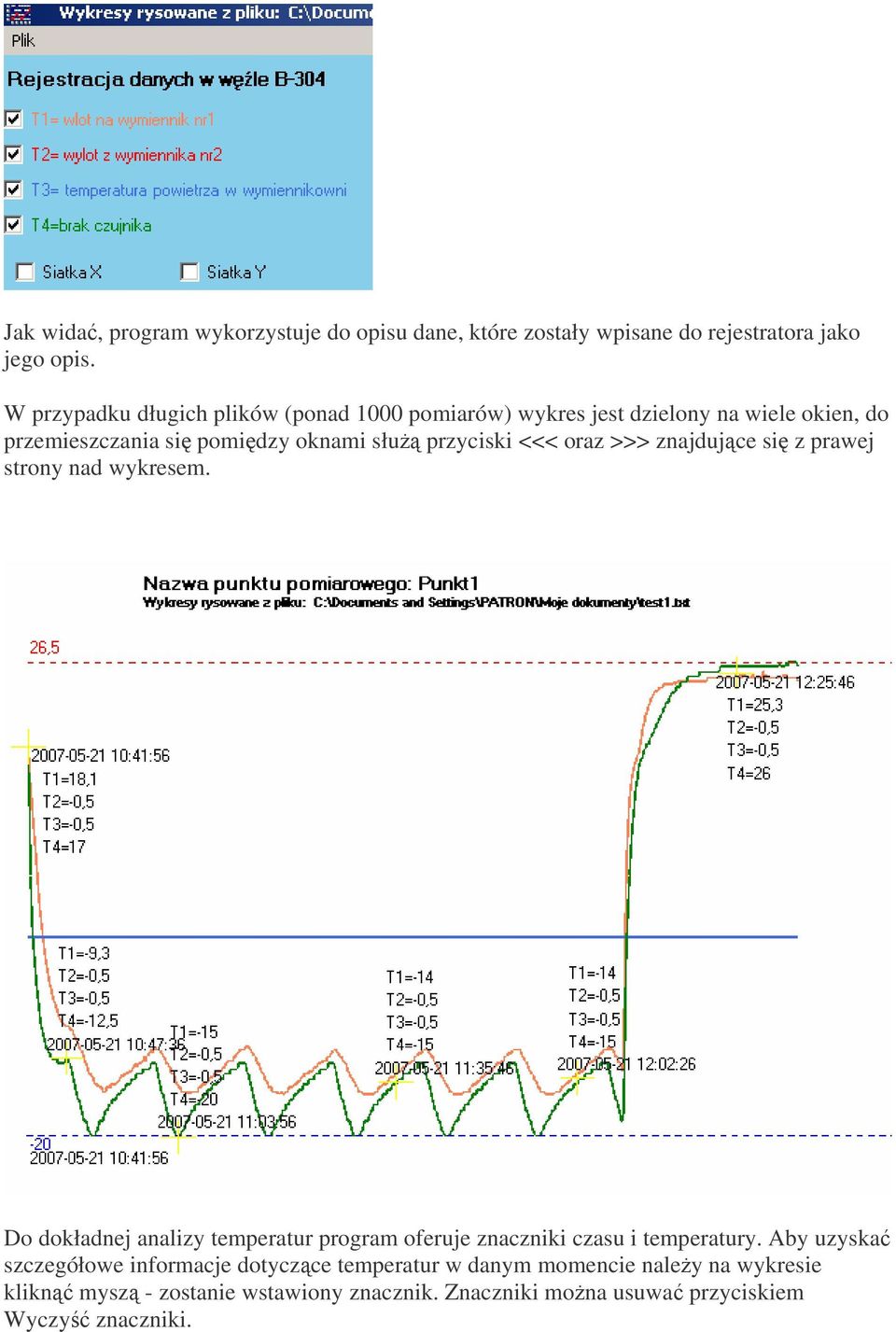

8 Jak wida, program wykorzystuje do opisu dane, które zostały wpisane do rejestratora jako jego opis. W przypadku długich plików (ponad 1000 pomiarów) wykres jest dzielony na wiele okien, do przemieszczania si pomidzy oknami słu przyciski <<< oraz >>> znajdujce si z prawej strony nad wykresem. Do dokładnej analizy temperatur program oferuje znaczniki czasu i temperatury. Aby uzyska szczegółowe informacje dotyczce temperatur w danym momencie naley na wykresie klikn mysz - zostanie wstawiony znacznik. Znaczniki mona usuwa przyciskiem Wyczy znaczniki.

9 Znaczniki pozwalaj na precyzyjne okrelenie parametrów zmierzonych w interesujcym nas momencie. Drukowanie wykresów. Naley wybra z menu Plik/Drukuj. Importowanie danych do EXCELA. Wybra w Excelu import danych, jak pokazano poniej:
