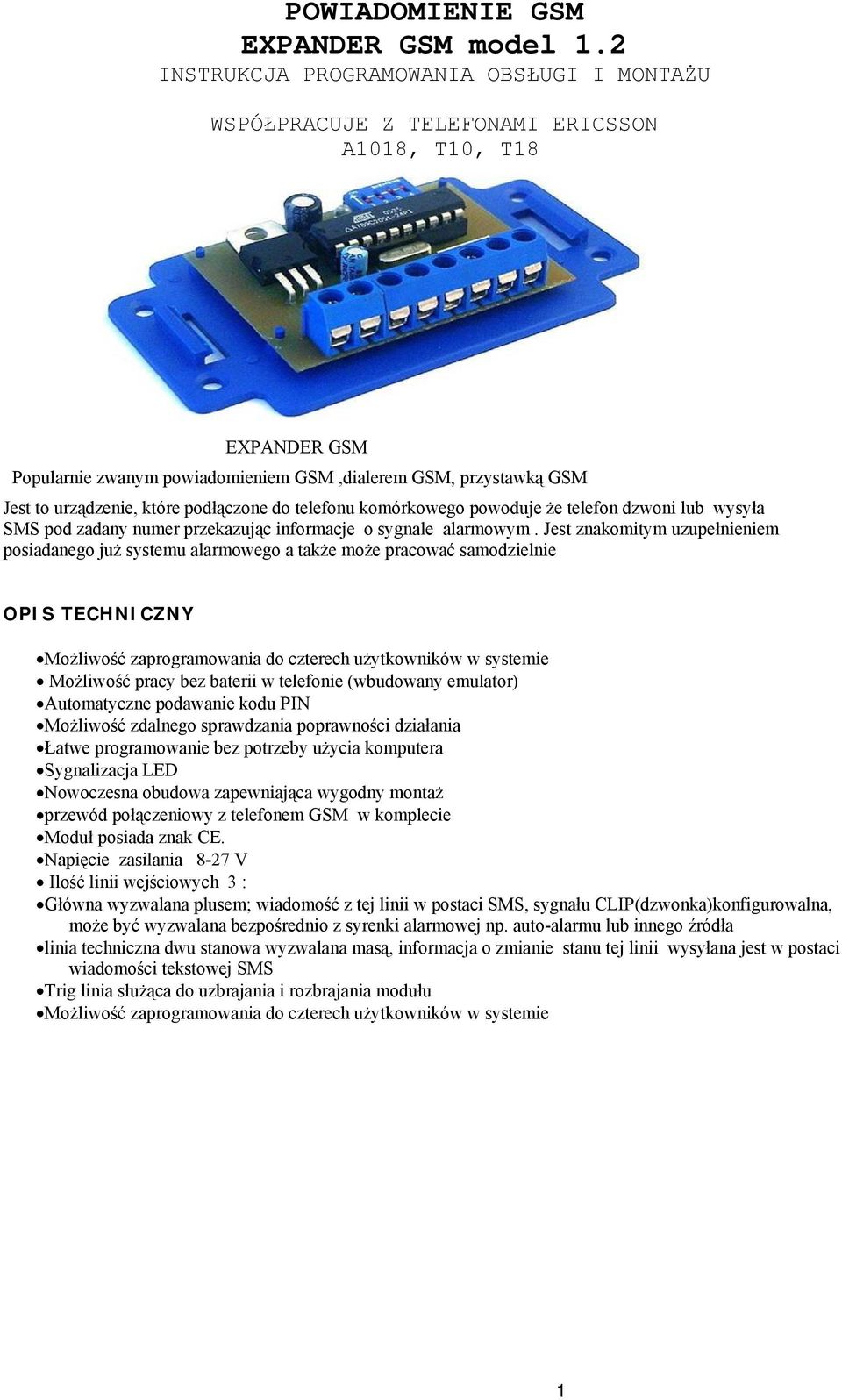

1 POWIADOMIENIE GSM EXPANDER GSM model 1.2 INSTRUKCJA PROGRAMOWANIA OBSŁUGI I MONTAŻU WSPÓŁPRACUJE Z TELEFONAMI ERICSSON A1018, T10, T18 EXPANDER GSM Popularnie zwanym powiadomieniem GSM,dialerem GSM, przystawką GSM Jest to urządzenie, które podłączone do telefonu komórkowego powoduje że telefon dzwoni lub wysyła SMS pod zadany numer przekazując informacje o sygnale alarmowym. Jest znakomitym uzupełnieniem posiadanego już systemu alarmowego a także może pracować samodzielnie OPIS TECHNICZNY Możliwość zaprogramowania do czterech użytkowników w systemie Możliwość pracy bez baterii w telefonie (wbudowany emulator) Automatyczne podawanie kodu PIN Możliwość zdalnego sprawdzania poprawności działania Łatwe programowanie bez potrzeby użycia komputera Sygnalizacja LED Nowoczesna obudowa zapewniająca wygodny montaż przewód połączeniowy z telefonem GSM w komplecie Moduł posiada znak CE. Napięcie zasilania 8-27 V Ilość linii wejściowych 3 : Główna wyzwalana plusem; wiadomość z tej linii w postaci SMS, sygnału CLIP(dzwonka)konfigurowalna, może być wyzwalana bezpośrednio z syrenki alarmowej np. auto-alarmu lub innego źródła linia techniczna dwu stanowa wyzwalana masą, informacja o zmianie stanu tej linii wysyłana jest w postaci wiadomości tekstowej SMS Trig linia służąca do uzbrajania i rozbrajania modułu Możliwość zaprogramowania do czterech użytkowników w systemie 1

2 PODŁĄCZENIE TELEFONU I URUCHOMIENIE TERMINALA 1-Włożyć kartę do telefonu 2-Jeżeli w telefonie brak baterii podłączyć wtyczkę do telefonu i terminala wg.opisu poniżej i podłączyć zasilanie terminala 3-właczyć telefon i zaprogramować wg.instrukcji poniżej 4- sprawdzić działanie (czy dzwoni i wysyła SMS) wyzwalając poszczególne wejścia terminala OPIS WYPROWADZEŃ 1.Zasilanie modułu... (+) 8 do 27V 2.Masa modułu... (minus zasilania) i przewód czarny wtyczki od telefonu 3.Wyjście emulatora baterii... dołączane bezpośrednio do telefonu gdy brak baterii telefonu 4.Żółty przewód od wtyczki telefonu 5.Czerwony przewód od wtyczki telefonu 6.Wejście TRIG... podanie masy uzbraja wejście linii głównej (7) 7.Wejście linii głównej po podaniu sygnału wyzwalającego (+) dzwoni pod zaprogramowane numery tel. lub wysyła SMS-(wiadomość własna 1) tylko wtedy gdy na wejściu 5 podana jest masa 8.Wejście linii technicznej - po podaniu na to wejście masy wysłany zostanie pod zaprogramowany numer SMS otreści zapisanej w wiadomości własnej 2 po zaniku masy natym wejściu wysłany zostanie SMS o treści zapisanej w wiadomości własnej 3 Sygnalizacja LED Błyski: Dwa krótkie jeden długi moduł nieuzbrojony (Działa tylko linia techniczna) Powolne błyskanie- uzbrojony Trzy krótkie- przeprowadzona procedura powiadomienia przyczyna alarmu nie ustąpiła PODŁĄCZENIE TERMINALA BEZ BATERI W TELEFONIE* 1.Wyjąć baterię 2.Odwrócić telefon klawiatura do dołu 3.W miejscu baterii znajdują się trzy piny,do pierwszego z lewej strony należy przylutować przewód emulatora baterii ( T10, T18) W przypadku telefonu A1018,T10,T18 będzie to lewy pin UWAGA ZALECAMY LUTOWANIE!!! PRZED KONFIGURACJĄ TELEFONU NALEŻY ZMIENIC KOD PIN NA 1976 UWAGA!!! NALEŻY WYŁĄCZYĆ BLOKOWANIE KLAWIATURY, DZWONEK,PODŚWIETLANIE TELEFONU,WSZYSTKIE PRZEKAZY, WYŁĄCZYC POCZTE GŁOSOWĄ W MENU TELEFONU NIE SPEŁNIENIE TYCH WARUNKÓW MOŻE SPOWODOWAĆ WADLIWĄ PRACĘ URZĄDZENIA PRZED PODŁACZENIEM TELEFONU DO TERMINALA NALEŻY TELEFON KOMÓRKOWY WSTĘPNIE NAŁADOWAĆ (gdy podłaczona będzie bateria telefonu) 2

3 ZMIANA PIN KODU Włącz telefon (czerwoną słuchawkę na telefonie przytrzymaj kilka sekund) (podaj kod PIN*) YES (niebieska słuchawka na telefonie) Lewą strzałkę wciśnij pięć razy (dostęp)* Lewą strzałkę wciśnij cztery razy(blok karty)* (zmiana kodu PIN)* (zmianakodu PIN) (podaj stary kod)*...wpisz stary kod (podaj nowy kod)*- napisz 1976 (powtórz nowy kod)* napisz 1976 Wciśnij przycisk YES (niebieska słuchawka) USTALENIE NUMERÓW,POD, KTÓRE MAJĄ BYĆ KIEROWANE POŁĄCZENIA ORAZ WIADOMOŚCI, SMS NUMER UŻYTKOWNIKA MUSI ZOSTAĆ WPISANY NA 1, 2, 3, 4 POZYCJĘ NA KARCIE SIM!!! NUMERY TE NALEŻY TRAKTOWAĆ JAKO POUFNE!! OPIS EDYCJI NUMERÓW Włącz telefon (czerwoną słuchawkę na telefonie przytrzymaj kilka sekund) (podaj kod PIN*) YES (niebieska słuchawka na telefonie) Lewą strzałkę wciśnij raz (spis telefonów)* Prawą strzałkę wciśnij dwa razy(zapis)* Nazwisko teraz wciśnij jeden raz lewą strzałkę i naciśnij 1 na telefonie wciśnij jeszcze raz prawą strzałkę na telefonie wpisz #A Podaj numer* tu wpisz numer telefonu, pod który będzie dzwonił lub wysyłał SMS EXPANDER GSM Wciśnij YES wciśnij przycisk YES (niebieska słuchawka). Wciśnij przycisk CLR (kilka razy) Drugi numer telefonu, pod który maja być wysyłane wiadomości SMS należy wpisać pod pozycje drugą, w pozycji nazwisko należy wpisać literę #B Trzeci numer telefonu tak podobnie jak pierwszy i drugi pozycji Nazwisko numer trzeci należy opisać jako #C USUWANIE NUMERU TELEFONU Lewą strzałkę wciśnij raz (spis telefonów)* Prawą strzałkę wciśnij raz(wybór wg pozycji)* Wciśnij przycisk YES (niebieska słuchawka) Prawą strzałką przewijamy do pozycji którą chcemy usunąć Przytrzymać clr ( usunąć?)* Wciśnij przycisk YES (niebieska słuchawka JEŻELI NIE MAMY ZAMIARU WYKORZYSTAĆ WSZYSTKICH NUMERÓW W SYSTEMIE TO W ICH MIEJSCE PROSZĘ WPISAĆ 0000 (CZTERY ZERA) Np. pozycja numer pierwszy: xxxxxx opis #A Pozycja 2 numer drugi: xxxxxx opis #B Pozycja 3 numer trzeci: 0000 opis #C Pozycja 4 numer czwarty 0000 opis #D Opis uprawnień zapisanych numerów 1.Nadzorca Na ten numer są wysyłane sygnały z linii Głównej, technicznej- sms i sygnały dzwonka 2,3,4 numery użytkowników na te numery wysyłane są tylko sygnały dzwonka USTALENIE TREŚCI WIADOMOŚCI SMS (WIADOMOŚCI TEKSTOWE SMS) EDYCJA WIADOMOŚCI WYSŁANEJ W PRZYPADKU WYZWOLENIA TERMINALA LINIA PIERWSZA Głowna INFORMACJA MUSI ZOSTAĆ ZAPISANA JAKO WIADOMOŚĆ WŁASNA NR 1!!! Wciśnij dwa razy lewą strzałkę (poczta)* 3

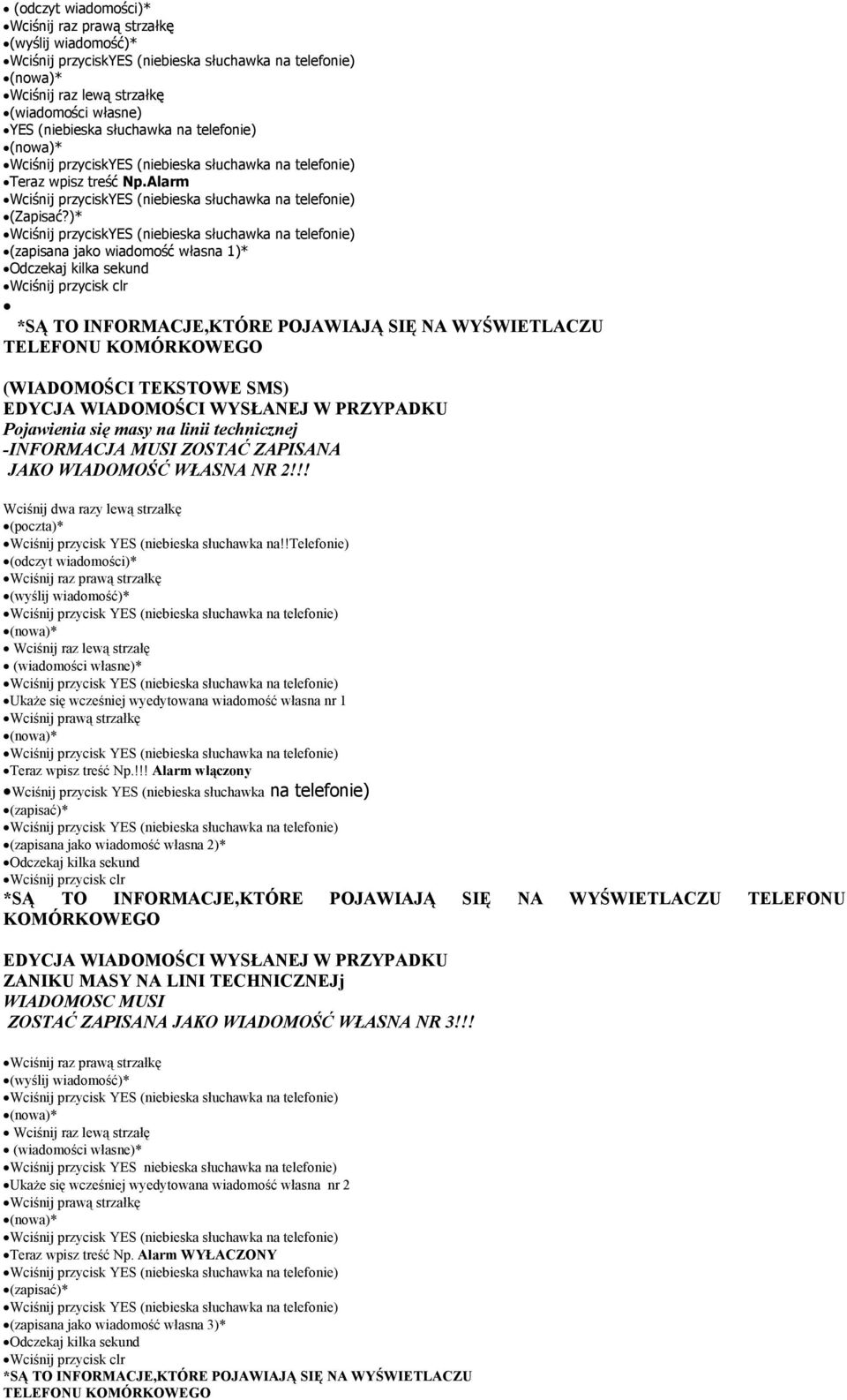

4 (odczyt wiadomości)* Wciśnij raz lewą strzałkę (wiadomości własne) YES (niebieska słuchawka na telefonie) Teraz wpisz treść Np.Alarm (Zapisać?)* (zapisana jako wiadomość własna 1)* Odczekaj kilka sekund Wciśnij przycisk clr *SĄ TO INFORMACJE,KTÓRE POJAWIAJĄ SIĘ NA WYŚWIETLACZU TELEFONU KOMÓRKOWEGO (WIADOMOŚCI TEKSTOWE SMS) EDYCJA WIADOMOŚCI WYSŁANEJ W PRZYPADKU Pojawienia się masy na linii technicznej -INFORMACJA MUSI ZOSTAĆ ZAPISANA JAKO WIADOMOŚĆ WŁASNA NR 2!!! Wciśnij dwa razy lewą strzałkę (poczta)* Wciśnij przycisk YES (niebieska słuchawka na!!telefonie) (odczyt wiadomości)* Wciśnij raz lewą strzałę (wiadomości własne)* Ukaże się wcześniej wyedytowana wiadomość własna nr 1 Wciśnij prawą strzałkę Teraz wpisz treść Np.!!! Alarm włączony (zapisać)* (zapisana jako wiadomość własna 2)* Odczekaj kilka sekund Wciśnij przycisk clr *SĄ TO INFORMACJE,KTÓRE POJAWIAJĄ SIĘ NA WYŚWIETLACZU TELEFONU KOMÓRKOWEGO EDYCJA WIADOMOŚCI WYSŁANEJ W PRZYPADKU ZANIKU MASY NA LINI TECHNICZNEJj WIADOMOSC MUSI ZOSTAĆ ZAPISANA JAKO WIADOMOŚĆ WŁASNA NR 3!!! Wciśnij raz lewą strzałę (wiadomości własne)* Wciśnij przycisk YES niebieska słuchawka na telefonie) Ukaże się wcześniej wyedytowana wiadomość własna nr 2 Wciśnij prawą strzałkę Teraz wpisz treść Np. Alarm WYŁACZONY (zapisać)* (zapisana jako wiadomość własna 3)* Odczekaj kilka sekund Wciśnij przycisk clr *SĄ TO INFORMACJE,KTÓRE POJAWIAJĄ SIĘ NA WYŚWIETLACZU TELEFONU KOMÓRKOWEGO

5 USUWANIE WIADOMOŚCI WŁASNEJ Wciśnij raz lewą strzałę (wiadomości własne)* Wciśnij przycisk YES niebieska słuchawka na telefonie) Ukaże się wcześniej wyedytowana wiadomość własna prawą i lewą strzałką przeglądamy wiadomości własne, gdy chcemy usunąć daną wiadomość nacisnąć dłużej clr (usunąć?) *SĄ TO INFORMACJE,KTÓRE POJAWIAJĄ SIĘ NA WYŚWIETLACZU TELEFONU KOMÓRKOWEGO Wyzwalanie linii Techniczna wyzwalanie masą wysyłane są tylko sms-y Trig wyzwalanie masą Główna plusem konfigurowalna za pomocą Uswitch na płycie głównej wg poniższego wzoru: ABY TERMINAL PO WYZWOLENIU ZA POMOCA TELEFONU WYSYŁAŁ SMS I DZWONIŁ DZWONIŁ I WYSYŁAŁ SMS TYLKO DZWONIŁ TYLKO WYSYŁAŁ SMS-Y Testowanie modułu Polega na zadzwonieniu na numer telefonu podłączonego do modułu Wszystkie połączenia przychodzące są odrzucane -usłyszymy sygnał zajętości Jeśli będzie inaczej oznacza to nie poprawną prace modułu DODATKOWE INFORMACJE Gdzie można jeszcze wykorzystać? Oprócz systemów alarmowych monitorować można także pracę innych systemów oraz urządzeń. Terminal GSM można zastosować w stacji pomp, chłodni itp. i wszędzie gdzie na swoją specyfikę funkcjonowania urządzenia wymagają zwiększonej uwagi. Czy w telefonie GSM podłączonym do terminala można stosować karty aktywacyjne typu PREPAID (Tak Tak, Simplus, POP, HEYAH)? Tak, można należy jednak pamiętać, że karty tego typu trzeba uzupełniać Operatorzy oferują też usługi polegające na wysyłaniu specjalnych wiadomości SMS pod numery telefonów kart typu PREPAID umożliwiające sprawdzenie stanu konta.

6 Co z brakiem zasięgu w niektórych miejscach? Przed zainstalowaniem EXPANDERA GSM należy sprawdzić czy w wybranym miejscu jest wystarczający poziom sygnału sieci GSM. Można to zrobić przykładając telefon komórkowy do ściany na wysokości montażu w telefonie musi znajdować się ta sama karta, SIM która zostanie później zainstalowana razem z Terminalem. W przypadku słabego zasięgu poniżej dwóch kresek dobrym rozwiązaniem jest zamontowanie anteny zewnętrznej. Konserwacja Ważne jest przeprowadzenie testu, co 3 miesiące poprzez naruszenie wszystkich wejść i wysłanie wszystkich komunikatów. Należy też specjalnym preparatem do czyszczenia i konserwacji styków wyczyścić, wtyczkę i złącze telefonu NOTATKI INSTALATORA Numery w systemie Wiadomości SMS Linia pierwsza... Linia druga- dwu-stanowa Opis konfiguracji wyzwalania* 1.Dzwoni +wysyła SMS-y 2.Wysyła SMS-y +dzwoni 3.Tylko dzwoni 4.Tylko Wysyła SMS *zaznaczyć właściwe
