1 Wersja oprogramowania V2.16 Aqua Reef Meter Instrukcja obsługi Aqua Reef Meter (ARM) jest elektronicznym kontrolerem słucym do kontroli wybranych parametrów wody akwariowej oraz do sterowania akwariowymi urzdzeniami zewntrznymi. Za jego pomoc mona sterowa na przykład chłodzeniem wody w akwarium morskim, owietleniem oraz rónymi urzdzeniami załcz/wyłcz, np. perystaltycznej pompy dozujcej lub elektrozaworu. ARM posiada nastpujce wejcia pomiarowe: 1. Pomiar Redox (ORP) z dokładnoci do 1 mv 2. Pomiar alkalicznoci wody ph z dokładnoci ok. 0,02-0,03pH w zakresie ph Pomiar gstoci wody za pomoc pomiaru zasolenia wyraonej w g/cm3 4. Pomiar temperatury wody z dokładnoci do 0,1 C T=25.0 g= ph=8.23 ORP=300 Zasilanie 12V ORP Redox ph LF Zasolenie Czujnik Temperatury Wyjcie RS232 do podłczenia PC

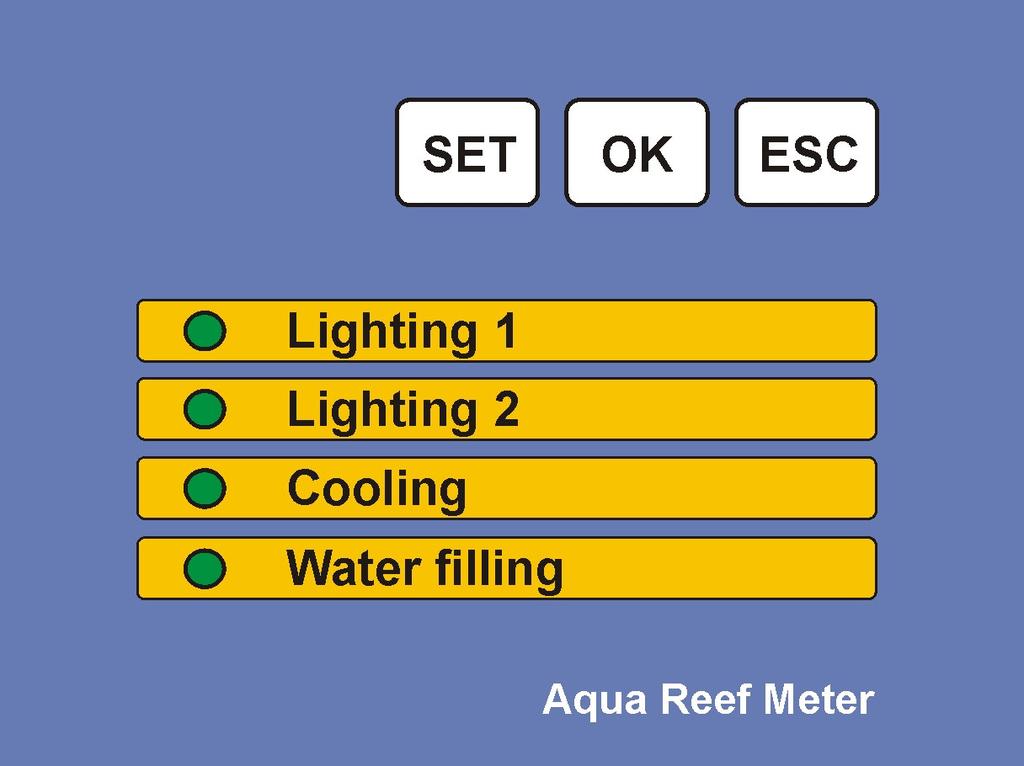

2 Dodatkow funkcjonalnoci tego kontrolera jest moliwo podpicia go do komputera PC za pomoc wbudowanego złcza RS232. Mona w tym celu równie zastosowa dowoln przelotk RS232/USB aby podłczy ARM do gniazda USB. Dodatkowo ARM posiada wbudowany zegar czasu rzeczywistego. Opis gniazd wejciowych znajduje si na poniszej ilustracji. ARM posiada 4 niezalene wyjcia sterujce, które mog by dowolnie zaprogramowane. Domylnymi ustawieniami tych wyj s: 1. Lighting 1 - Sterowanie owietleniem 1 2. Lighting 2 - Sterowanie owietleniem 2 3. Cooling - Sterowanie chłodzeniem wody 4. Water filling - Sterowanie dolewk RO Kade z wyj moe mie ustawion dowoln godzin włczenia i wyłczenia oraz reagowa na zadany programowo wynik wybranego pomiaru. Dziki tej funkcjonalnoci mona sterowa rónymi ciekawymi urzdzeniami akwariowymi, np. włczy chłodziark lub grzałk w zalenoci od ustawionych zakresów temperatur. Mona te na przykład podłczy do wyjcia sterujcego ozonizator, który bdzie si załczał w momencie zbyt niskiego poziomu potencjału REDOX w wodzie akwariowej. Dokładniejszy opis programowania zamieszczony jest w dalszej czci tej instrukcji. Podłczenie urzdze zewntrznych 1. Podłczy do wyj sterujcych poszczególne urzdzenia, które maj by sterowane. 2. Podłczy wtyczk zasilania 230V do gniazdka sieciowego w cianie wyposaonego w ochronny bolec PE. 3. Kolejno podłczenia urzdze do gniazd sterujcych 230V naley sprawdzi metod prób. Opis MENU uytkownika ARM posiada wywietlacz LCD, na którym wywietlane s w sposób cigły wyniki pomiarów parametrów wody w akwarium. Po włczeniu kontrolera na wywietlaczu pojawia si tekst powitalny, a zaraz po nim od razu wyniki pomiarów. T= 25.7 g= ph=8.06 ORP=350 Ustawienie czasu 1. Nacisn i przytrzyma na 3 sek. Przycisk SET. 2. Po zwolnieniu przycisku na wywietlaczu pojawia si aktualny czas. Set time: 06:36 [Set] [Ok] [Esc]

3 3. Naciska lub przytrzyma przycisk SET i ustawi w ten sposób godzin. 4. Nacisn OK. 5. Ustawi minuty 6. Nacisn OK. 7. Po tej czynnoci zostanie wywietlony na krótko napis OK. 8. Program automatycznie przejdzie do ustawienia czasów załczania wyj sterujcych. Mona to omin wciskajc przycisk ESC. Ustawienie czasu załczania wyj sterujcych 1. Jeli wykonano poprzedni czynno mona naley przej do punktu Nacisn i przytrzyma na 3 sek. Przycisk SET. 3. Po zwolnieniu przycisku na wywietlaczu pojawia si aktualny czas. 4. Po pojawieniu si aktualnego czasu nacisn ESC (anulowania ustawienia czasu). 5. Naciska lub przytrzyma przycisk SET. Zostanie wywietlone ustawienie włczenia i wyłczenia 1 wyjcia sterujcego. 1: 00:00 23:59 [Set] [Ok] [Esc] 6. W celu ominicia tego ustawienia nacisn ESC. 7. Ustawi godzin włczenia przyciskiem SET i nacisn OK. 8. Ustawi minut włczenia przyciskiem SET i nacisn OK. 9. Tak samo ustawi godzin i minut wyłczenia. 10. Po tej czynnoci zostanie wywietlony na krótko napis OK. 11. Program automatycznie przejdzie do ustawienia właciwoci działania wybranego wyjcia sterujcego. Ustawienia właciwoci działania wybranego wyjcia sterujcego 1. Najpierw naley wykona poprzedni czynno ustawienie czasu załczania wyj sterujcych. 2. Ustawi parametr pomiarowy przyciskiem SET. Do wyboru s parametry G (gsto), ORP (Redox), ph(alkaliczno) T(temperatura) oraz On(załczenie na stałe) i Off(wyłczenie na stałe). Po wybraniu parametru nacisn OK. 3. Jeli wybrano parametr On lub parametr Off, kontroler odpowiednio włczy na stałe wybrane wyjcie lub wyłczy. 4. Ustawi przyciskiem SET rodzaj zadziałania wybierajc On(włczenie) lub Off(wyłczenie). Wcisn OK. 5. Ustawi przyciskami SET(+) lub ESC(-) górny próg zadziałania wyjcia. 1:G :On ->1.023 Po ustawieniu wybranej górnej wartoci wcisn OK. 6. Program automatycznie przejdzie do ustawienia nastpnego wyjcia sterujcego. 7. Wybrane wyjcie sterujce zostanie włczone lub wyłczone jeli wybrany parametr pomiarowy bdzie miał warto znajdujc si w zakresie od 0 do ustawionego górnego progu zadziałania.

4 Przykład 1. Do 3 wyjcia podłczona jest grzałka, która ma by włczona tylko wtedy, jeli mierzona temperatura bdzie nisza od 25 C. 3:T :On =>25.0 Przykład 2. Do 3 wyjcia podłczona jest chłodziarka, która ma by włczona tylko wtedy, jeli mierzona temperatura bdzie wysza od 26 C. 3:T :Off=>26.0 Przykład 3. Do 4 wyjcia podłczony jest ozonizator, który ma by włczony tylko wtedy, jeli mierzony potencjał redox bdzie niszy od 350mV. 4:ORP:On =>350 Przykład 4. Do 1 wyjcia podłczone jest owietlenie, które zostanie załczone w zadanej wczeniej godzinie załczenia. 1:On :Off=> 0 Kalibracja W wersji oprogramowania 2.X ARM posiada kilka funkcji kalibracji. Kada z nich obsługiwana jest w ten sam prosty sposób. Aby skalibrowa który z parametrów, naley: 1. Nacisn i przytrzyma na 2 sek. przycisk OK. 2. W górnej linijce wywietli si kalibrowany parametr, a w dolnej 2 opisy przycisków. Po lewej dla przycisku SET wywietlony jest [Next], a po prawej [OK], dla przycisku OK. 3. Po wciniciu przycisku [Next] (SET), nastpi przejcie do nastpnego parametru. 4. Jeli zostanie wcinity przycisk [OK], nastpi zapisanie kalibrowanego parametru. 5. W kadej chwili mona wyj z menu kalibracji wciskajc przycisk ESC. Kalibrowane parametry, to: - Calibrate ph4 dolna granica pomiaru ph. Naley wczeniej umieci elektrod ph w roztworze kalibracyjnym o ph=4, a nastpnie nacisn przycisk OK. - Calibrate ph9 górna granica pomiaru ph. Naley wczeniej umieci elektrod ph w roztworze kalibracyjnym o ph=9 (typowo 9,14-9,18), a nastpnie nacisn przycisk OK.

5 - Calibrate Temp kalibracja czujnika temperatury. Naley wczeniej umieci inny termometr w badanej wodzie i odczyta wskazanie. Równoczenie umieci w tej samej wodzie czujnik temperatury dołczony do ARM. Nastpnie wcisn przycisk [OK]. Na wywietlaczu po sekundzie pojawi si zmierzona temperatura. Calibrate T=29.3 Naley teraz kalibrowa czujnik temperatury wciskajc przycisk [SET](+) oraz [ESC](-) tak, aby wskazanie odpowiadało odczytanej wczeniej temperaturze z drugiego termometru. Nacisn [OK]. Czujnik bdzie wskazywał właciw temperatur. - Calibrate g1.023 kalibracja progu pomiarowego gstoci wody. Naley wczeniej ustali takie zasolenie wody, aby gsto w temperaturze 25 C wynosiła ok g/cm3, a nastpnie nacisn przycisk OK. - Set calibrat.ph4 rczne ustawienie poziomu kalibracji dla fluidu testowego ph4. Po skalibrowaniu dolnej wartoci pomiaru ph mona za pomoc tej funkcji dodatkowo skorygowa dokładno kalibracji. T funkcj mona równie rcznie ustawi poziom odpowiadajcy fluidowi ph4 bez koniecznoci posiadania go. Na pocztek wystarczy ustawi warto 670. Calibrate p4=670 Po wybraniu tej funkcji naley teraz korygowa warto jednostek pomiarowych przyciskiem [SET](+) oraz [ESC](-), zmieniajc o kilka lub kilkanacie jednostek za kadym razem. Nacisn [OK]. Po tej czynnoci naley sprawdzi czy pomiar ph w granicach ph4 do ph9 jest właciwy. - Set calibrat.ph9 rczne ustawienie poziomu kalibracji dla fluidu testowego ph9. Po skalibrowaniu górnej wartoci pomiaru ph mona za pomoc tej funkcji dodatkowo skorygowa dokładno kalibracji. T funkcj mona równie rcznie ustawi poziom odpowiadajcy fluidowi ph9 bez koniecznoci posiadania go. Na pocztek wystarczy ustawi warto 800. Calibrate p9=800 Po wybraniu tej funkcji naley teraz korygowa warto jednostek pomiarowych przyciskiem [SET](+) oraz [ESC](-), zmieniajc o kilka lub kilkanacie jednostek za kadym razem. Nacisn [OK]. Po tej czynnoci naley sprawdzi czy pomiar ph w granicach ph4 do ph9 jest właciwy. - LF correction rczne korygowanie wskaza wyników pomiaru ph i ORP w przypadku zastosowania równoczenie pomiaru gstoci za pomoc sondy konduktometrycznej mierzcej konduktancj wody. Za pomoc tej funkcji w przypadku wystpienia zakłóce pomiarowych wskutek oddziaływania sondy konduktometrycznej na pozostałe elektrody mona skorygowa błd wyników. Aby tego dokona naley przed włoeniem sondy konduktometrycznej do

6 zbiornika odczyta warto ph bd ORP. Nastpnie umieci w zbiorniku sond konduktometryczn i po ustaleniu wyniku ph bd ORP na stałym poziomie dokona korekty. Calibrate LF=0.. Naley wic zmienia warto odchylenia wciskajc przycisk [SET](+) oraz [ESC](-) o ok. +45 jednostek pomiarowych. Nacisn [OK]. Po tej czynnoci sprawdzi, czy poziom ph bd ORP wskazuje warto podobn do pierwotnej. W przypadku dalszego wystpienia odchyłek mona korygowa dalej a do uzyskania zadowalajcych wyników pomiarów ph i ORP. Podgld aktualnego czasu i wersji programu Aby podgldn aktualn godzin oraz numer wersji programu w ARM naley nacisn i przytrzyma przycisk ESC Time: 06:54 Ver.V2.16(c)SQ9GL Rczne włczenie 1 wyjcia sterujcego Aby włczy rcznie w razie potrzeby 1 wyjcie sterujce, naley nacisn i przytrzyma przycisk ESC. Time: 06:54 Ver.V2.16(c)SQ9GL Po pojawieniu si na wywietlaczu aktualnego czasu i wersji programu naley wcisn i przytrzyma przycisk SET a do momentu załczenia si wyjcia. Po załczeniu wyjcia na wywietlaczu obok wartoci ph jest dodatkowo wywietlany znaczek *. T= 25.7 g= ph=8.06* ORP=350 Aby wyłczy 1 wyjcie naley postpi tak samo jak w przypadku włczenia. Uwaga. Jeli 1 wyjcie jest włczone w normalnym trybie załczenia programowego, funkcja rcznego załczenia nie działa. Wcinicie i przytrzymanie przycisku SET w takim przypadku spowoduje zrestartowanie kontrolera.

7 Podłczenie do komputera PC W tej wersji ARM podłczenie do komputera PC ogranicza si do moliwoci odczytu 4 mierzonych parametrów. Aby tego dokona, naley wykona nastpujce czynnoci: 1. Podłczy wtyczk RS232 do gniazda RS232 w PC lub uy przejciówki RS232/USB. 2. Uy dowolnego programu pracujcego w prostym trybie terminalowym COM. Transmisja odbywa si w standardzie wymiany tekstowej ASCSI. 3. W aplikacji wcisn dowolny klawisz lub w inny sposób wywoła wysłanie jakiegokolwiek znaku ASCSI do ARM. 4. ARM odpowie wysyłajc sekwencj znaków zawierajc czytelne wartoci zmierzonych parametrów, oddzielonych znakiem rednika wg standardu: T=25.1;G=1.0235;pH=8.00;ORP=350; Opisana tu funkcja moe zosta równie wykorzystana do rónych aplikacji autorskich, na przykład do rysowania wykresów odzwierciedlajcych zmiany wartoci parametrów w czasie, prezentowania wyników na wikszym ekranie czy te zapisu logu pomiarów w celu póniejszej analizy zmian parametrów w akwarium. Parametry transmisji łcza RS232 w ARM: - Liczba bitów na sekund: Bity danych: 8 - Parzysto: brak - Bity stopu: 1 - Sterowanie przepływem: brak

8 Zapobieganie moliwym nieprawidłowym działaniom ARM W tej wersji ARM V2.X zostało zastosowane podwójne zabezpieczenie przeciw zawieszeniu si programu kontrolera na przykład wskutek jakichkolwiek przepi w sieci zasilajcej lub zakłóce elektromagnetycznych. 1. Jeli kontroler z jakiegokolwiek powodu przestanie działa, po ok. 2 sekundach zostanie uruchomiony podprogram resetujcy urzdzenie (watchdog). Po tej czynnoci ARM wystartuje od nowa i bdzie kontynuował normaln prac. Pomiar parametrów oraz zadane wczeniej ustawienia zostan zachowane. 2. Jeli po włczeniu lub wyłczeniu którego z wyj sterujcych powstanie zakłócenie, które spowoduje charakterystyczne zamiecenie wywietlacza, ARM automatycznie po ok. 2-3 sekundach przywróci normalny odczyt danych Nie jest konieczne resetowanie urzdzenia. 3. Wszystkie nastawy a zapisywane w wewntrznej pamici EEPROM. 4. Zegar czasu rzeczywistego jest zasilany z wbudowanej wewntrz baterii, co zapewnia niezawodno działania po przerwach w dostawie zasilania prdem elektrycznym.
