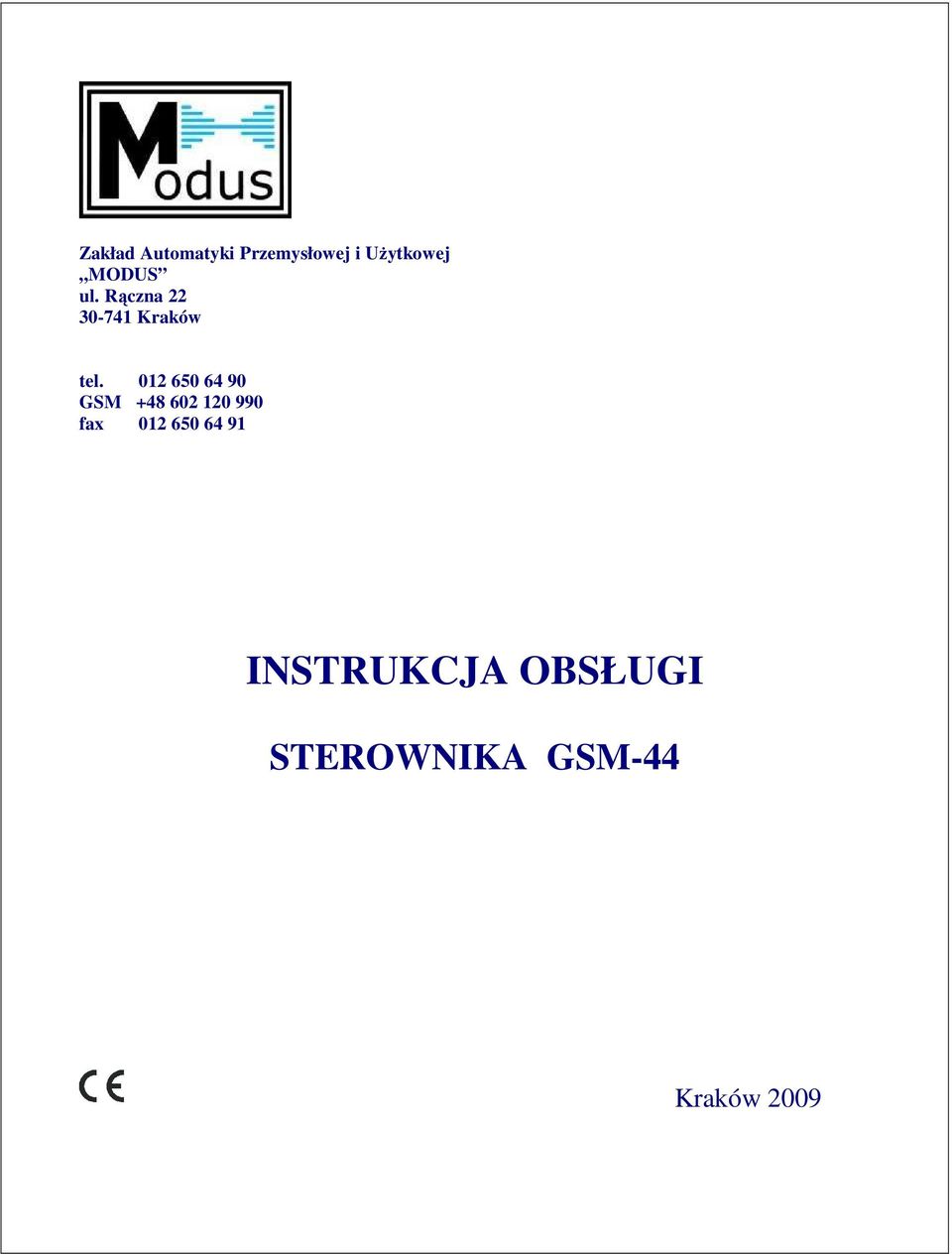

1 Zakład Automatyki Przemysłowej i UŜytkowej MODUS ul. Rączna Kraków tel GSM fax INSTRUKCJA OBSŁUGI STEROWNIKA GSM-44 Kraków 2009

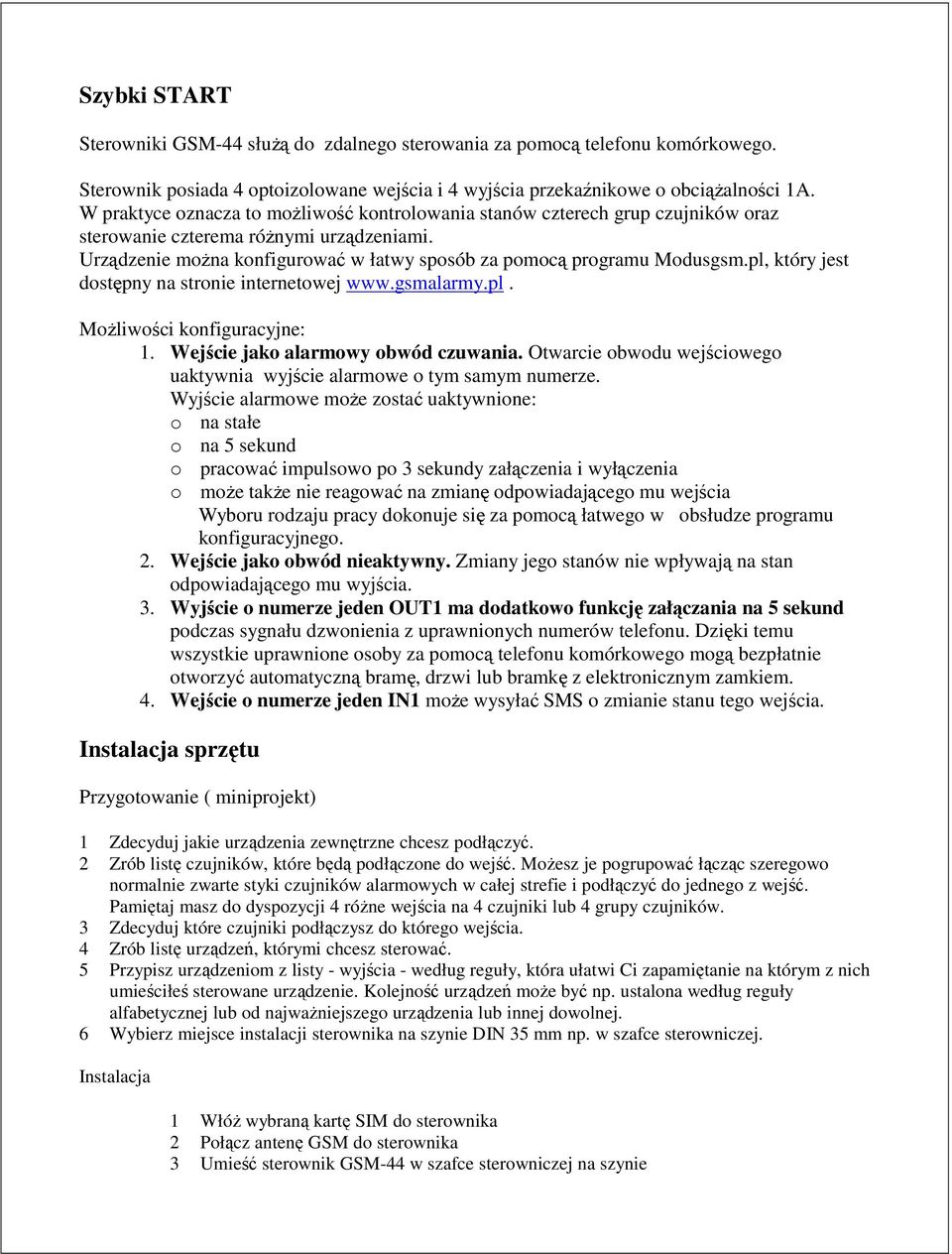

2 Szybki START Sterowniki GSM-44 słuŝą do zdalnego sterowania za pomocą telefonu komórkowego. Sterownik posiada 4 optoizolowane wejścia i 4 wyjścia przekaźnikowe o obciąŝalności 1A. W praktyce oznacza to moŝliwość kontrolowania stanów czterech grup czujników oraz sterowanie czterema róŝnymi urządzeniami. Urządzenie moŝna konfigurować w łatwy sposób za pomocą programu Modusgsm.pl, który jest dostępny na stronie internetowej MoŜliwości konfiguracyjne: 1. Wejście jako alarmowy obwód czuwania. Otwarcie obwodu wejściowego uaktywnia wyjście alarmowe o tym samym numerze. Wyjście alarmowe moŝe zostać uaktywnione: o na stałe o na 5 sekund o pracować impulsowo po 3 sekundy załączenia i wyłączenia o moŝe takŝe nie reagować na zmianę odpowiadającego mu wejścia Wyboru rodzaju pracy dokonuje się za pomocą łatwego w obsłudze programu konfiguracyjnego. 2. Wejście jako obwód nieaktywny. Zmiany jego stanów nie wpływają na stan odpowiadającego mu wyjścia. 3. Wyjście o numerze jeden OUT1 ma dodatkowo funkcję załączania na 5 sekund podczas sygnału dzwonienia z uprawnionych numerów telefonu. Dzięki temu wszystkie uprawnione osoby za pomocą telefonu komórkowego mogą bezpłatnie otworzyć automatyczną bramę, drzwi lub bramkę z elektronicznym zamkiem. 4. Wejście o numerze jeden IN1 moŝe wysyłać SMS o zmianie stanu tego wejścia. Instalacja sprzętu Przygotowanie ( miniprojekt) 1 Zdecyduj jakie urządzenia zewnętrzne chcesz podłączyć. 2 Zrób listę czujników, które będą podłączone do wejść. MoŜesz je pogrupować łącząc szeregowo normalnie zwarte styki czujników alarmowych w całej strefie i podłączyć do jednego z wejść. Pamiętaj masz do dyspozycji 4 róŝne wejścia na 4 czujniki lub 4 grupy czujników. 3 Zdecyduj które czujniki podłączysz do którego wejścia. 4 Zrób listę urządzeń, którymi chcesz sterować. 5 Przypisz urządzeniom z listy - wyjścia - według reguły, która ułatwi Ci zapamiętanie na którym z nich umieściłeś sterowane urządzenie. Kolejność urządzeń moŝe być np. ustalona według reguły alfabetycznej lub od najwaŝniejszego urządzenia lub innej dowolnej. 6 Wybierz miejsce instalacji sterownika na szynie DIN 35 mm np. w szafce sterowniczej. Instalacja 1 WłóŜ wybraną kartę SIM do sterownika 2 Połącz antenę GSM do sterownika 3 Umieść sterownik GSM-44 w szafce sterowniczej na szynie

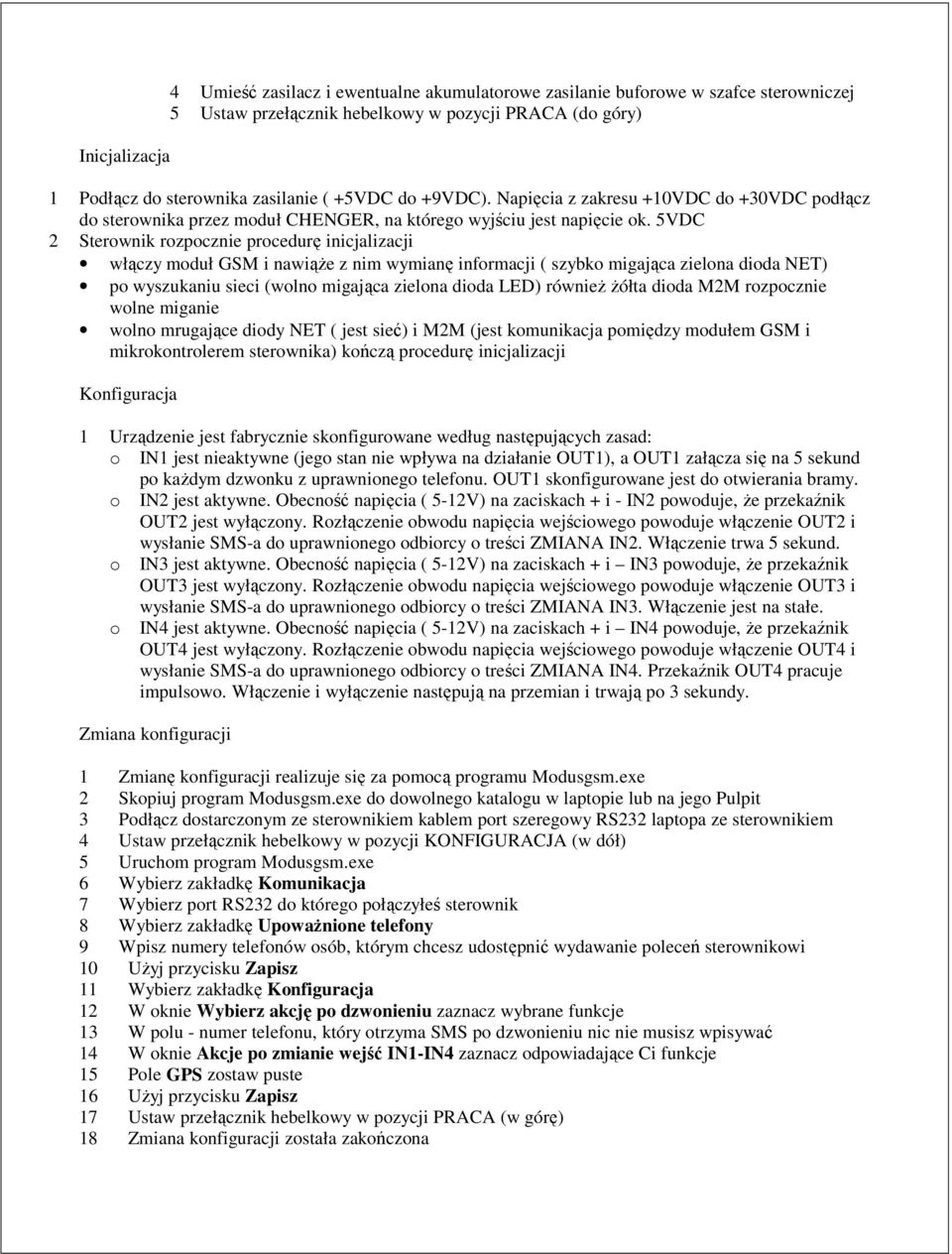

3 Inicjalizacja 4 Umieść zasilacz i ewentualne akumulatorowe zasilanie buforowe w szafce sterowniczej 5 Ustaw przełącznik hebelkowy w pozycji PRACA (do góry) 1 Podłącz do sterownika zasilanie ( +5VDC do +9VDC). Napięcia z zakresu +10VDC do +30VDC podłącz do sterownika przez moduł CHENGER, na którego wyjściu jest napięcie ok. 5VDC 2 Sterownik rozpocznie procedurę inicjalizacji włączy moduł GSM i nawiąŝe z nim wymianę informacji ( szybko migająca zielona dioda NET) po wyszukaniu sieci (wolno migająca zielona dioda LED) równieŝ Ŝółta dioda M2M rozpocznie wolne miganie wolno mrugające diody NET ( jest sieć) i M2M (jest komunikacja pomiędzy modułem GSM i mikrokontrolerem sterownika) kończą procedurę inicjalizacji Konfiguracja 1 Urządzenie jest fabrycznie skonfigurowane według następujących zasad: o IN1 jest nieaktywne (jego stan nie wpływa na działanie OUT1), a OUT1 załącza się na 5 sekund po kaŝdym dzwonku z uprawnionego telefonu. OUT1 skonfigurowane jest do otwierania bramy. o IN2 jest aktywne. Obecność napięcia ( 5-12V) na zaciskach + i - IN2 powoduje, Ŝe przekaźnik OUT2 jest wyłączony. Rozłączenie obwodu napięcia wejściowego powoduje włączenie OUT2 i wysłanie SMS-a do uprawnionego odbiorcy o treści ZMIANA IN2. Włączenie trwa 5 sekund. o IN3 jest aktywne. Obecność napięcia ( 5-12V) na zaciskach + i IN3 powoduje, Ŝe przekaźnik OUT3 jest wyłączony. Rozłączenie obwodu napięcia wejściowego powoduje włączenie OUT3 i wysłanie SMS-a do uprawnionego odbiorcy o treści ZMIANA IN3. Włączenie jest na stałe. o IN4 jest aktywne. Obecność napięcia ( 5-12V) na zaciskach + i IN4 powoduje, Ŝe przekaźnik OUT4 jest wyłączony. Rozłączenie obwodu napięcia wejściowego powoduje włączenie OUT4 i wysłanie SMS-a do uprawnionego odbiorcy o treści ZMIANA IN4. Przekaźnik OUT4 pracuje impulsowo. Włączenie i wyłączenie następują na przemian i trwają po 3 sekundy. Zmiana konfiguracji 1 Zmianę konfiguracji realizuje się za pomocą programu Modusgsm.exe 2 Skopiuj program Modusgsm.exe do dowolnego katalogu w laptopie lub na jego Pulpit 3 Podłącz dostarczonym ze sterownikiem kablem port szeregowy RS232 laptopa ze sterownikiem 4 Ustaw przełącznik hebelkowy w pozycji KONFIGURACJA (w dół) 5 Uruchom program Modusgsm.exe 6 Wybierz zakładkę Komunikacja 7 Wybierz port RS232 do którego połączyłeś sterownik 8 Wybierz zakładkę UpowaŜnione telefony 9 Wpisz numery telefonów osób, którym chcesz udostępnić wydawanie poleceń sterownikowi 10 UŜyj przycisku Zapisz 11 Wybierz zakładkę Konfiguracja 12 W oknie Wybierz akcję po dzwonieniu zaznacz wybrane funkcje 13 W polu - numer telefonu, który otrzyma SMS po dzwonieniu nic nie musisz wpisywać 14 W oknie Akcje po zmianie wejść IN1-IN4 zaznacz odpowiadające Ci funkcje 15 Pole GPS zostaw puste 16 UŜyj przycisku Zapisz 17 Ustaw przełącznik hebelkowy w pozycji PRACA (w górę) 18 Zmiana konfiguracji została zakończona

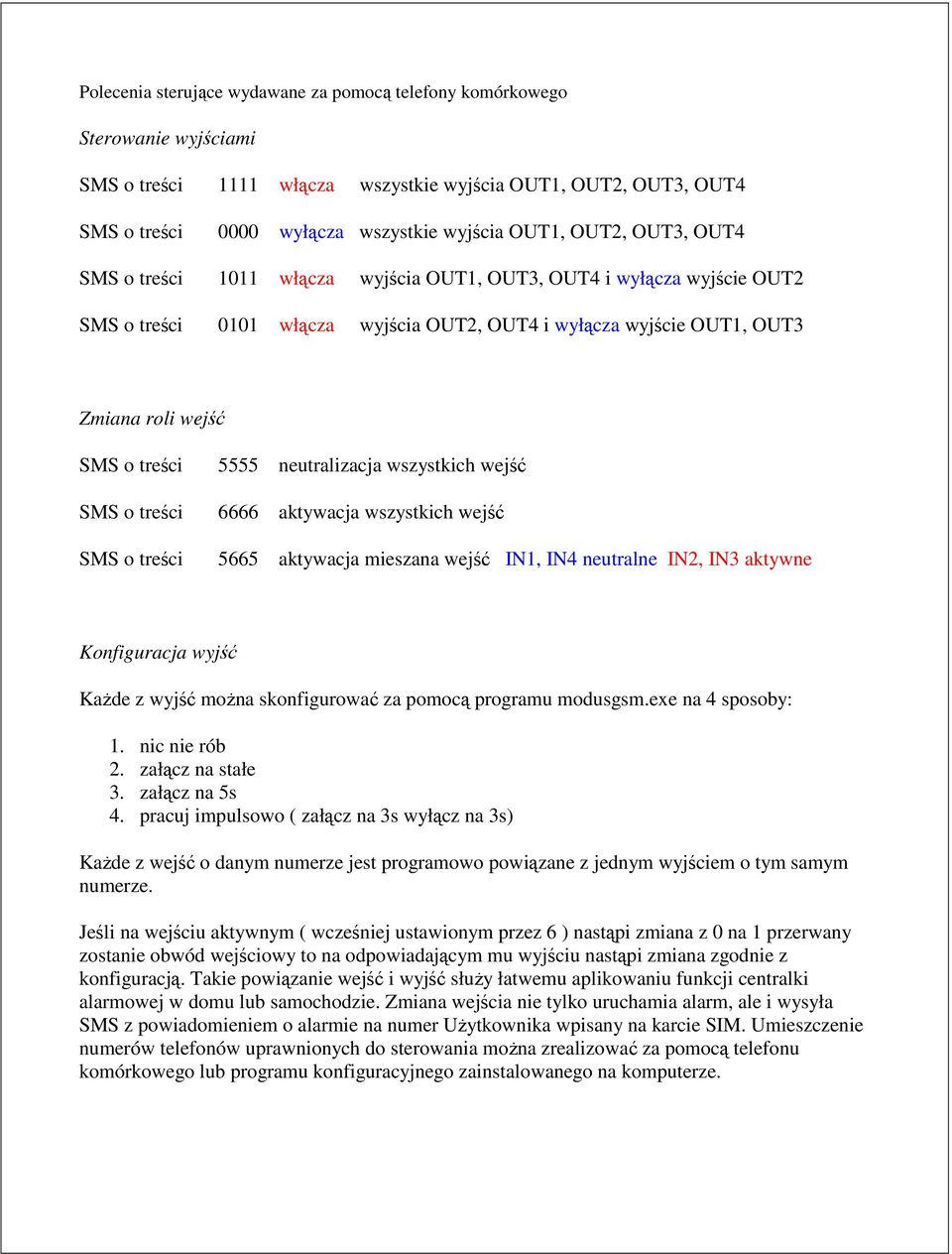

4 Polecenia sterujące wydawane za pomocą telefony komórkowego Sterowanie wyjściami 1111 włącza wszystkie wyjścia OUT1, OUT2, OUT3, OUT wyłącza wszystkie wyjścia OUT1, OUT2, OUT3, OUT włącza wyjścia OUT1, OUT3, OUT4 i wyłącza wyjście OUT włącza wyjścia OUT2, OUT4 i wyłącza wyjście OUT1, OUT3 Zmiana roli wejść 5555 neutralizacja wszystkich wejść 6666 aktywacja wszystkich wejść 5665 aktywacja mieszana wejść IN1, IN4 neutralne IN2, IN3 aktywne Konfiguracja wyjść KaŜde z wyjść moŝna skonfigurować za pomocą programu modusgsm.exe na 4 sposoby: 1. nic nie rób 2. załącz na stałe 3. załącz na 5s 4. pracuj impulsowo ( załącz na 3s wyłącz na 3s) KaŜde z wejść o danym numerze jest programowo powiązane z jednym wyjściem o tym samym numerze. Jeśli na wejściu aktywnym ( wcześniej ustawionym przez 6 ) nastąpi zmiana z 0 na 1 przerwany zostanie obwód wejściowy to na odpowiadającym mu wyjściu nastąpi zmiana zgodnie z konfiguracją. Takie powiązanie wejść i wyjść słuŝy łatwemu aplikowaniu funkcji centralki alarmowej w domu lub samochodzie. Zmiana wejścia nie tylko uruchamia alarm, ale i wysyła SMS z powiadomieniem o alarmie na numer UŜytkownika wpisany na karcie SIM. Umieszczenie numerów telefonów uprawnionych do sterowania moŝna zrealizować za pomocą telefonu komórkowego lub programu konfiguracyjnego zainstalowanego na komputerze.

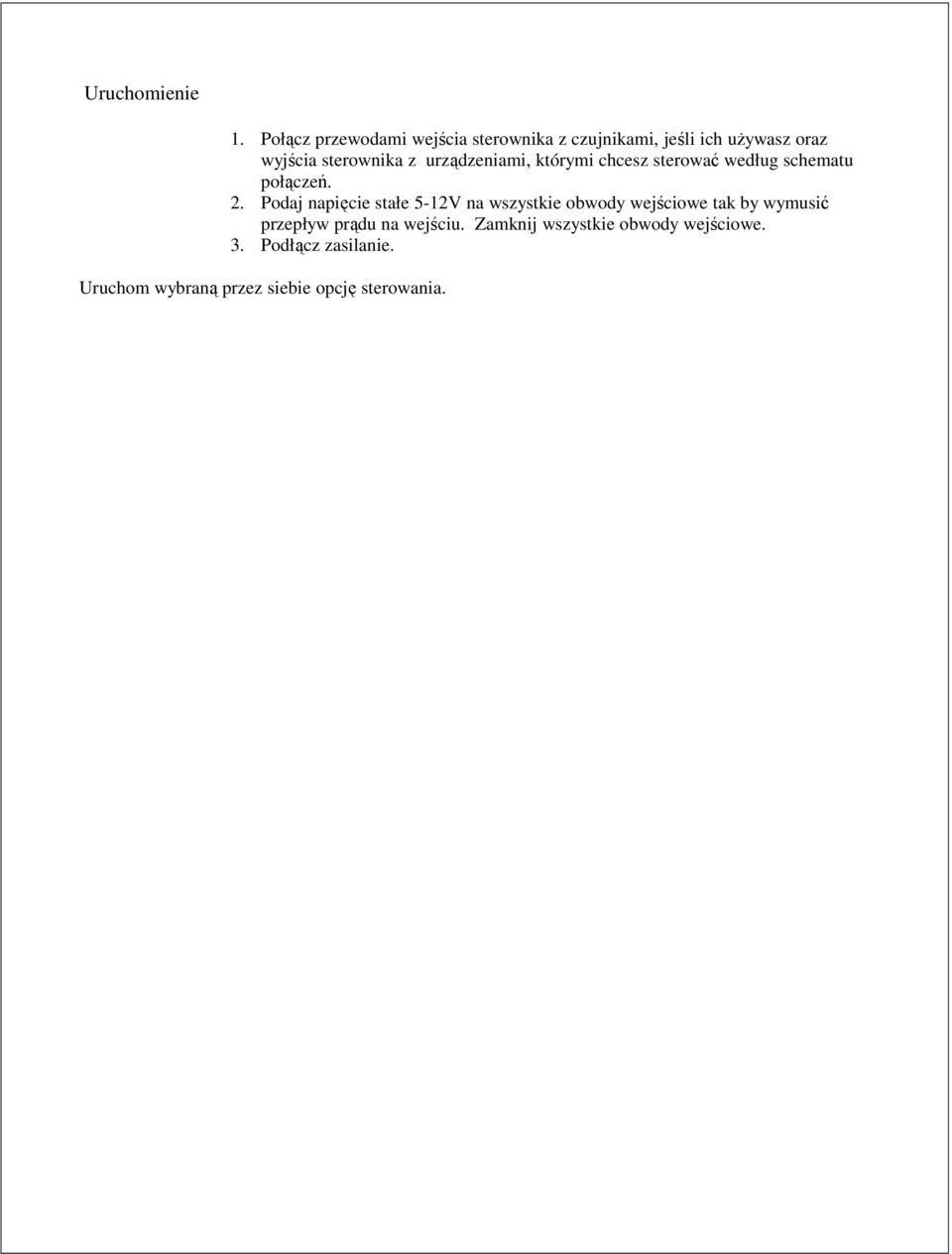

5 Uruchomienie 1. Połącz przewodami wejścia sterownika z czujnikami, jeśli ich uŝywasz oraz wyjścia sterownika z urządzeniami, którymi chcesz sterować według schematu połączeń. 2. Podaj napięcie stałe 5-12V na wszystkie obwody wejściowe tak by wymusić przepływ prądu na wejściu. Zamknij wszystkie obwody wejściowe. 3. Podłącz zasilanie. Uruchom wybraną przez siebie opcję sterowania.
