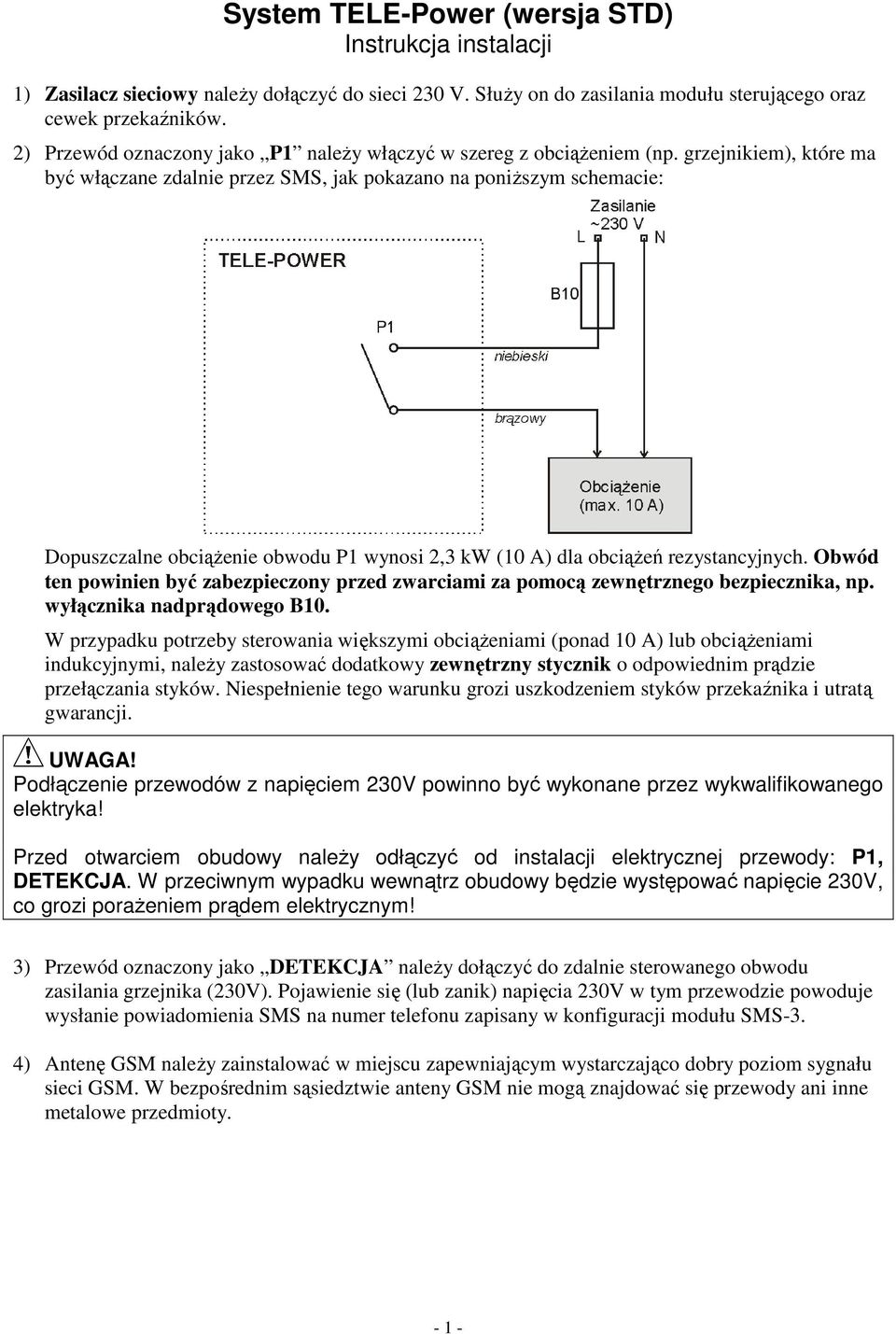

1 System TELE-Power (wersja STD) Instrukcja instalacji 1) Zasilacz sieciowy naley dołczy do sieci 230 V. Słuy on do zasilania modułu sterujcego oraz cewek przekaników. 2) Przewód oznaczony jako P1 naley włczy w szereg z obcieniem (np. grzejnikiem), które ma by włczane zdalnie przez SMS, jak pokazano na poniszym schemacie: Dopuszczalne obcienie obwodu P1 wynosi 2,3 kw (10 A) dla obcie rezystancyjnych. Obwód ten powinien by zabezpieczony przed zwarciami za pomoc zewntrznego bezpiecznika, np. wyłcznika nadprdowego B10. W przypadku potrzeby sterowania wikszymi obcieniami (ponad 10 A) lub obcieniami indukcyjnymi, naley zastosowa dodatkowy zewntrzny stycznik o odpowiednim prdzie przełczania styków. Niespełnienie tego warunku grozi uszkodzeniem styków przekanika i utrat gwarancji. UWAGA! Podłczenie przewodów z napiciem 230V powinno by wykonane przez wykwalifikowanego elektryka! Przed otwarciem obudowy naley odłczy od instalacji elektrycznej przewody: P1, DETEKCJA. W przeciwnym wypadku wewntrz obudowy bdzie wystpowa napicie 230V, co grozi poraeniem prdem elektrycznym! 3) Przewód oznaczony jako DETEKCJA naley dołczy do zdalnie sterowanego obwodu zasilania grzejnika (230V). Pojawienie si (lub zanik) napicia 230V w tym przewodzie powoduje wysłanie powiadomienia SMS na numer telefonu zapisany w konfiguracji modułu SMS-3. 4) Anten GSM naley zainstalowa w miejscu zapewniajcym wystarczajco dobry poziom sygnału sieci GSM. W bezporednim ssiedztwie anteny GSM nie mog znajdowa si przewody ani inne metalowe przedmioty

2 Parametry zainstalowanej karty SIM Numer telefonu, stan konta i termin jego wanoci podane s na etykiecie bocznej ciance obudowy. Karta SIM została aktywowana w taryfie PLAY FRESH. Aby moliwe było wysyłanie SMS z powiadomieniami i raportami konto powinno by okresowo zasilane najlepiej zdalnie, przez Internet. W przypadku taryfy PLAY FRESH po kadym zasileniu konta (np. o 10 zł) jego wano zostaje przedłuona o 365 dni. Pozwala to utrzyma koszty eksploatacji systemu na bardzo niskim poziomie. Zdalne sterowanie przez SMS 1) Na bocznej ciance obudowy przyklejona jest etykieta z numerem telefonu GSM, na który naley wysyła do systemu wiadomoci SMS z komendami sterujcymi. 2) Aby włczy zasilanie obwodu P1 naley z uprawnionego telefonu GSM wysła do systemu wiadomo SMS z komend A1. 3) Aby wyłczy zasilanie obwodu P1 naley z uprawnionego telefonu GSM wysła do systemu wiadomo SMS o z komend: D1. Powiadamianie przez SMS System TELE-POWER wysyła wiadomoci SMS pod numery telefonów zdefiniowane w jego konfiguracji. Moliwe s nastpujce powiadomienia: 1) Po wykryciu napicia 230V w przewodzie DETEKCJA wysyłana jest wiadomo: Zasilanie=WL, T=xx C, gdzie xx jest aktualnie zmierzon temperatur. 2) Analogicznie, po zaniku napicia w przewodzie DETEKCJA wysyłana jest wiadomo: Zasilanie=WYL, T=xx C Wysyłanie raportów System TELE-POWER moe wysyła raporty w dwóch trybach: - na danie (po zadzwonieniu na numer telefonu przypisany do systemu), - okresowo (co ustalony czas, jeli funkcja ta włczona jest w konfiguracji). Aby uzyska raport na danie naley zadzwoni z uprawnionego numeru telefonu na numer przydzielony dla systemu TELE-POWER, lub przysła wiadomo SMS z komend sterujc SR. W odpowiedzi system po chwili przyle wiadomo SMS z raportem o nastpujcej treci: T=xx C GSM=-yyy CNT=zzz Wejscia=a gdzie: xx - temperatura aktualnie zmierzona na czujniku, yyy siła sygnału z sieci GSM w jednostkach dbm (min: -107 dbm, max: -55 dbm), zzz liczba wysłanych wiadomoci SMS, a stan napicia na przewodzie DETEKCJA (1=włczone)

3 Uprawnienia numerów telefonów W konfiguracji systemu zapisane s informacje o uprawnieniach numerów telefonów: - na które numery bd wysyłane powiadomienia SMS, aktualnie wpisane:. - które numery mog zdalnie sterowa, przysyłajc komendy przez SMS, - które numery mog otrzymywa raporty na danie Dla celów testowych i dla ułatwienia uruchamiania systemu pocztkowo wpisane s ustawienia DOWOLNY. Oznacza to, e kady numer telefonu moe zdalnie sterowa systemem i odpytywa raport na danie. Po zainstalowaniu i przetestowaniu systemu naley zmieni jego konfiguracj i wyłczy funkcj DOWOLNY, tak aby tylko numery wskazane w konfiguracji modułu SMS-3 miały moliwo zdalnego sterowania i odpytywania raportu. Konfigurowanie systemu Pocztkowa konfiguracja jest zapisana na dołczonej płycie CD w pliku o nazwie: TPOWER-STD.SM3 Konfiguracj modułu mona dowolnie zmienia po połczeniu gniazda RS-232 w dolnej czci obudowy z komputerem PC za pomoc dołczonego kabla serwisowego, zgodnie z Instrukcj obsługi modułu SMS-3 (str. 17). Na komputerze naley zainstalowi i uruchomi program Konsola SMS-3, zamieszczony na dołczonej płycie CD. UWAGA! Przed otwarciem obudowy naley odłczy od instalacji elektrycznej przewody: P1, DETEKCJA.. W przeciwnym wypadku wewntrz obudowy bdzie wystpowa napicie 230V, co grozi poraeniem prdem elektrycznym! - 3 -

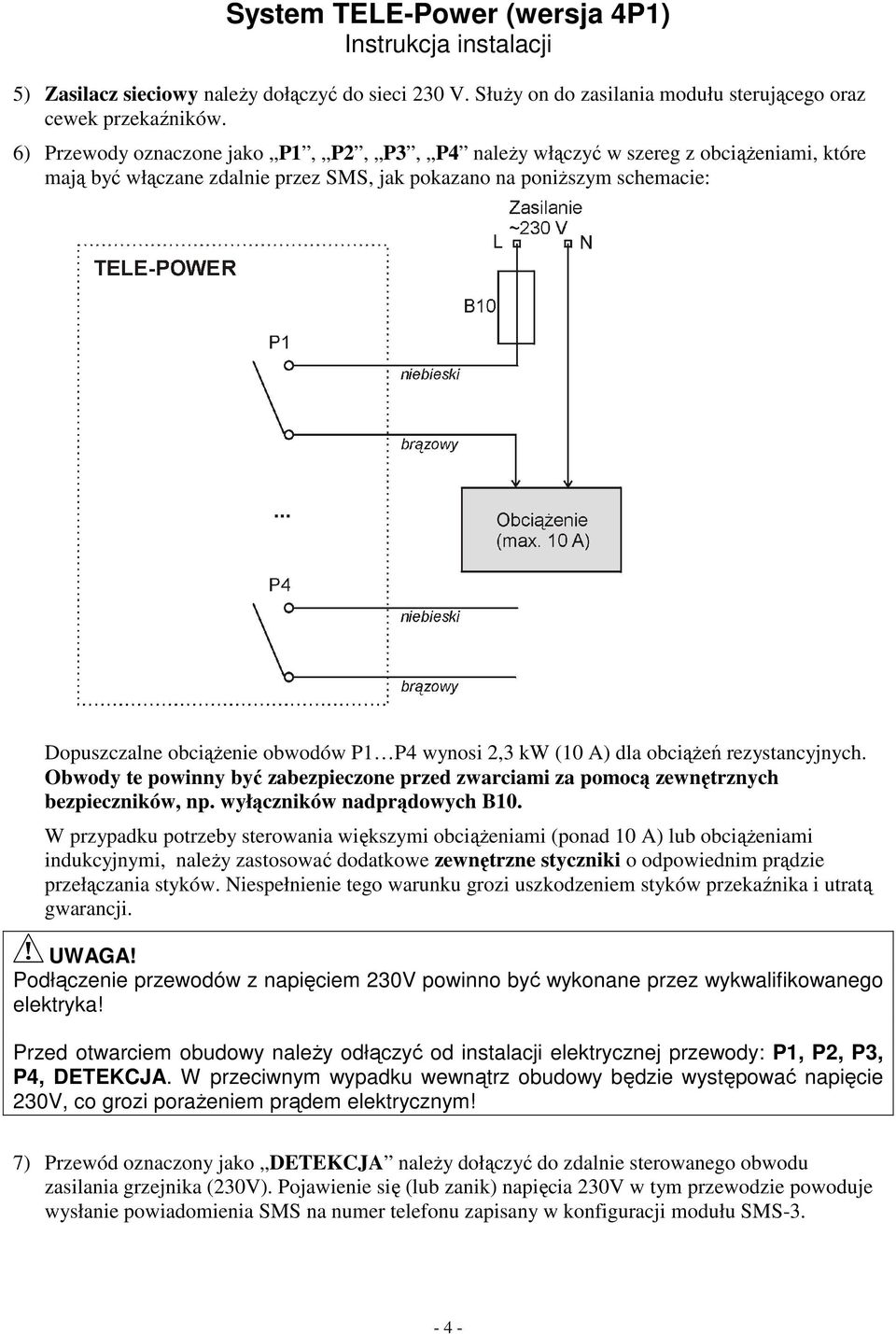

4 System TELE-Power (wersja 4P1) Instrukcja instalacji 5) Zasilacz sieciowy naley dołczy do sieci 230 V. Słuy on do zasilania modułu sterujcego oraz cewek przekaników. 6) Przewody oznaczone jako P1, P2, P3, P4 naley włczy w szereg z obcieniami, które maj by włczane zdalnie przez SMS, jak pokazano na poniszym schemacie: Dopuszczalne obcienie obwodów P1 P4 wynosi 2,3 kw (10 A) dla obcie rezystancyjnych. Obwody te powinny by zabezpieczone przed zwarciami za pomoc zewntrznych bezpieczników, np. wyłczników nadprdowych B10. W przypadku potrzeby sterowania wikszymi obcieniami (ponad 10 A) lub obcieniami indukcyjnymi, naley zastosowa dodatkowe zewntrzne styczniki o odpowiednim prdzie przełczania styków. Niespełnienie tego warunku grozi uszkodzeniem styków przekanika i utrat gwarancji. UWAGA! Podłczenie przewodów z napiciem 230V powinno by wykonane przez wykwalifikowanego elektryka! Przed otwarciem obudowy naley odłczy od instalacji elektrycznej przewody: P1, P2, P3, P4, DETEKCJA. W przeciwnym wypadku wewntrz obudowy bdzie wystpowa napicie 230V, co grozi poraeniem prdem elektrycznym! 7) Przewód oznaczony jako DETEKCJA naley dołczy do zdalnie sterowanego obwodu zasilania grzejnika (230V). Pojawienie si (lub zanik) napicia 230V w tym przewodzie powoduje wysłanie powiadomienia SMS na numer telefonu zapisany w konfiguracji modułu SMS

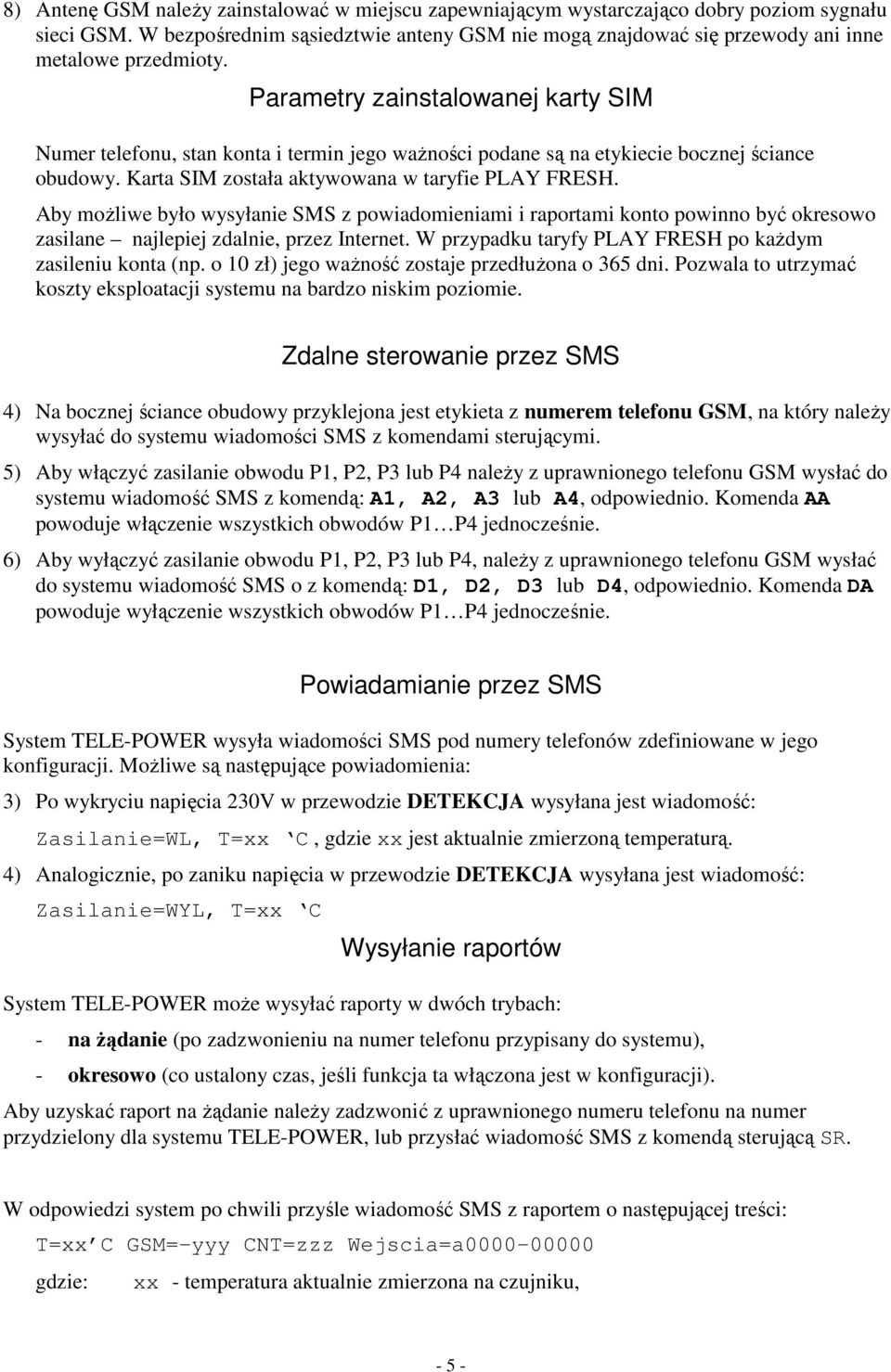

5 8) Anten GSM naley zainstalowa w miejscu zapewniajcym wystarczajco dobry poziom sygnału sieci GSM. W bezporednim ssiedztwie anteny GSM nie mog znajdowa si przewody ani inne metalowe przedmioty. Parametry zainstalowanej karty SIM Numer telefonu, stan konta i termin jego wanoci podane s na etykiecie bocznej ciance obudowy. Karta SIM została aktywowana w taryfie PLAY FRESH. Aby moliwe było wysyłanie SMS z powiadomieniami i raportami konto powinno by okresowo zasilane najlepiej zdalnie, przez Internet. W przypadku taryfy PLAY FRESH po kadym zasileniu konta (np. o 10 zł) jego wano zostaje przedłuona o 365 dni. Pozwala to utrzyma koszty eksploatacji systemu na bardzo niskim poziomie. Zdalne sterowanie przez SMS 4) Na bocznej ciance obudowy przyklejona jest etykieta z numerem telefonu GSM, na który naley wysyła do systemu wiadomoci SMS z komendami sterujcymi. 5) Aby włczy zasilanie obwodu P1, P2, P3 lub P4 naley z uprawnionego telefonu GSM wysła do systemu wiadomo SMS z komend: A1, A2, A3 lub A4, odpowiednio. Komenda AA powoduje włczenie wszystkich obwodów P1 P4 jednoczenie. 6) Aby wyłczy zasilanie obwodu P1, P2, P3 lub P4, naley z uprawnionego telefonu GSM wysła do systemu wiadomo SMS o z komend: D1, D2, D3 lub D4, odpowiednio. Komenda DA powoduje wyłczenie wszystkich obwodów P1 P4 jednoczenie. Powiadamianie przez SMS System TELE-POWER wysyła wiadomoci SMS pod numery telefonów zdefiniowane w jego konfiguracji. Moliwe s nastpujce powiadomienia: 3) Po wykryciu napicia 230V w przewodzie DETEKCJA wysyłana jest wiadomo: Zasilanie=WL, T=xx C, gdzie xx jest aktualnie zmierzon temperatur. 4) Analogicznie, po zaniku napicia w przewodzie DETEKCJA wysyłana jest wiadomo: Zasilanie=WYL, T=xx C Wysyłanie raportów System TELE-POWER moe wysyła raporty w dwóch trybach: - na danie (po zadzwonieniu na numer telefonu przypisany do systemu), - okresowo (co ustalony czas, jeli funkcja ta włczona jest w konfiguracji). Aby uzyska raport na danie naley zadzwoni z uprawnionego numeru telefonu na numer przydzielony dla systemu TELE-POWER, lub przysła wiadomo SMS z komend sterujc SR. W odpowiedzi system po chwili przyle wiadomo SMS z raportem o nastpujcej treci: T=xx C GSM=-yyy CNT=zzz Wejscia=a gdzie: xx - temperatura aktualnie zmierzona na czujniku, - 5 -

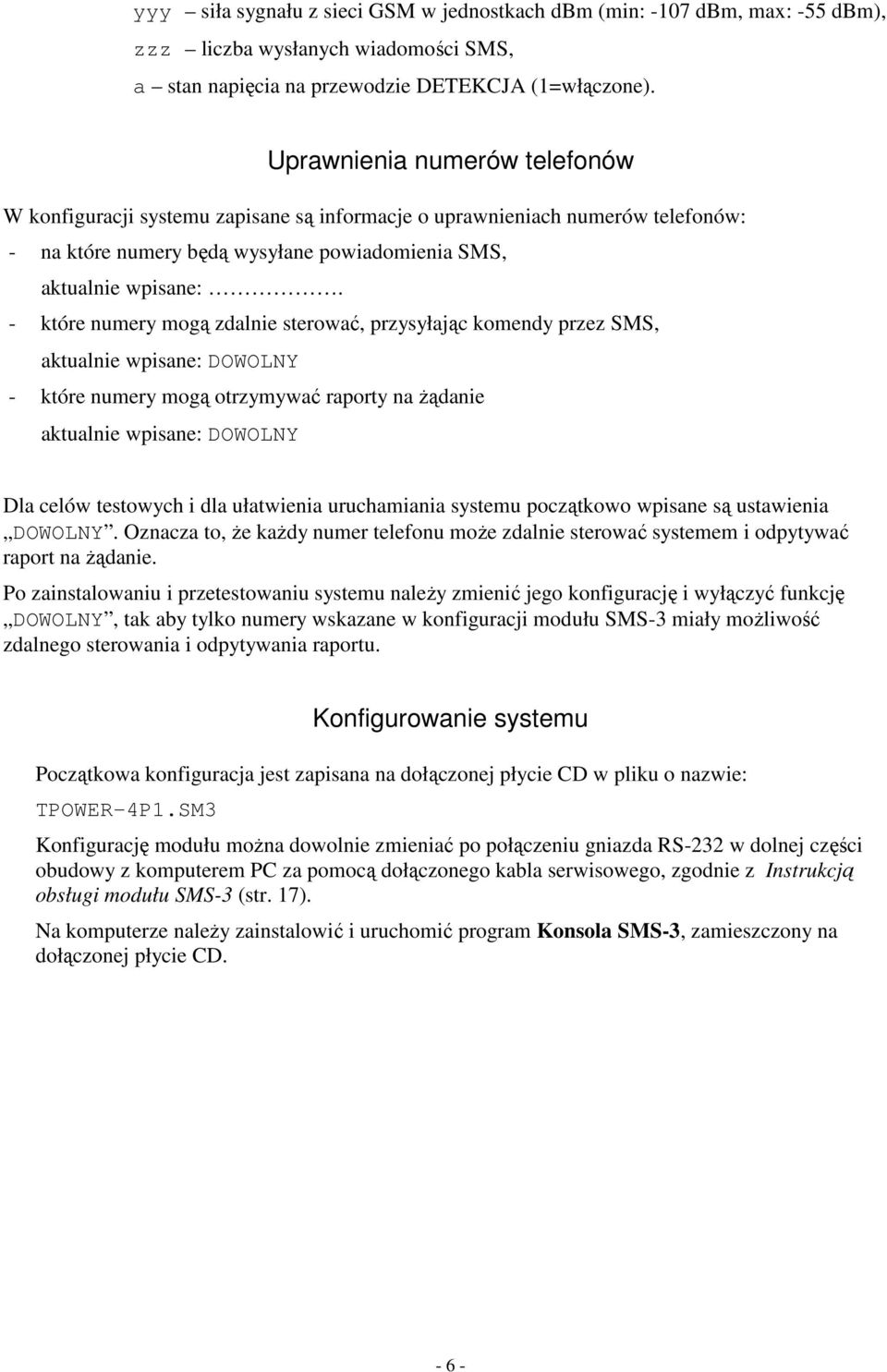

6 yyy siła sygnału z sieci GSM w jednostkach dbm (min: -107 dbm, max: -55 dbm), zzz liczba wysłanych wiadomoci SMS, a stan napicia na przewodzie DETEKCJA (1=włczone). Uprawnienia numerów telefonów W konfiguracji systemu zapisane s informacje o uprawnieniach numerów telefonów: - na które numery bd wysyłane powiadomienia SMS, aktualnie wpisane:. - które numery mog zdalnie sterowa, przysyłajc komendy przez SMS, - które numery mog otrzymywa raporty na danie Dla celów testowych i dla ułatwienia uruchamiania systemu pocztkowo wpisane s ustawienia DOWOLNY. Oznacza to, e kady numer telefonu moe zdalnie sterowa systemem i odpytywa raport na danie. Po zainstalowaniu i przetestowaniu systemu naley zmieni jego konfiguracj i wyłczy funkcj DOWOLNY, tak aby tylko numery wskazane w konfiguracji modułu SMS-3 miały moliwo zdalnego sterowania i odpytywania raportu. Konfigurowanie systemu Pocztkowa konfiguracja jest zapisana na dołczonej płycie CD w pliku o nazwie: TPOWER-4P1.SM3 Konfiguracj modułu mona dowolnie zmienia po połczeniu gniazda RS-232 w dolnej czci obudowy z komputerem PC za pomoc dołczonego kabla serwisowego, zgodnie z Instrukcj obsługi modułu SMS-3 (str. 17). Na komputerze naley zainstalowi i uruchomi program Konsola SMS-3, zamieszczony na dołczonej płycie CD
