1 Programowany elektronicznie wzmacniacz wielowejciowy WWK-951 Instrukcja obsługi GZT TELKOM-TELMOR Sp. z o.o. Spis ul. Mickiewicza treci 5/ Gdask Spis Infolinia: treci www : IO ;

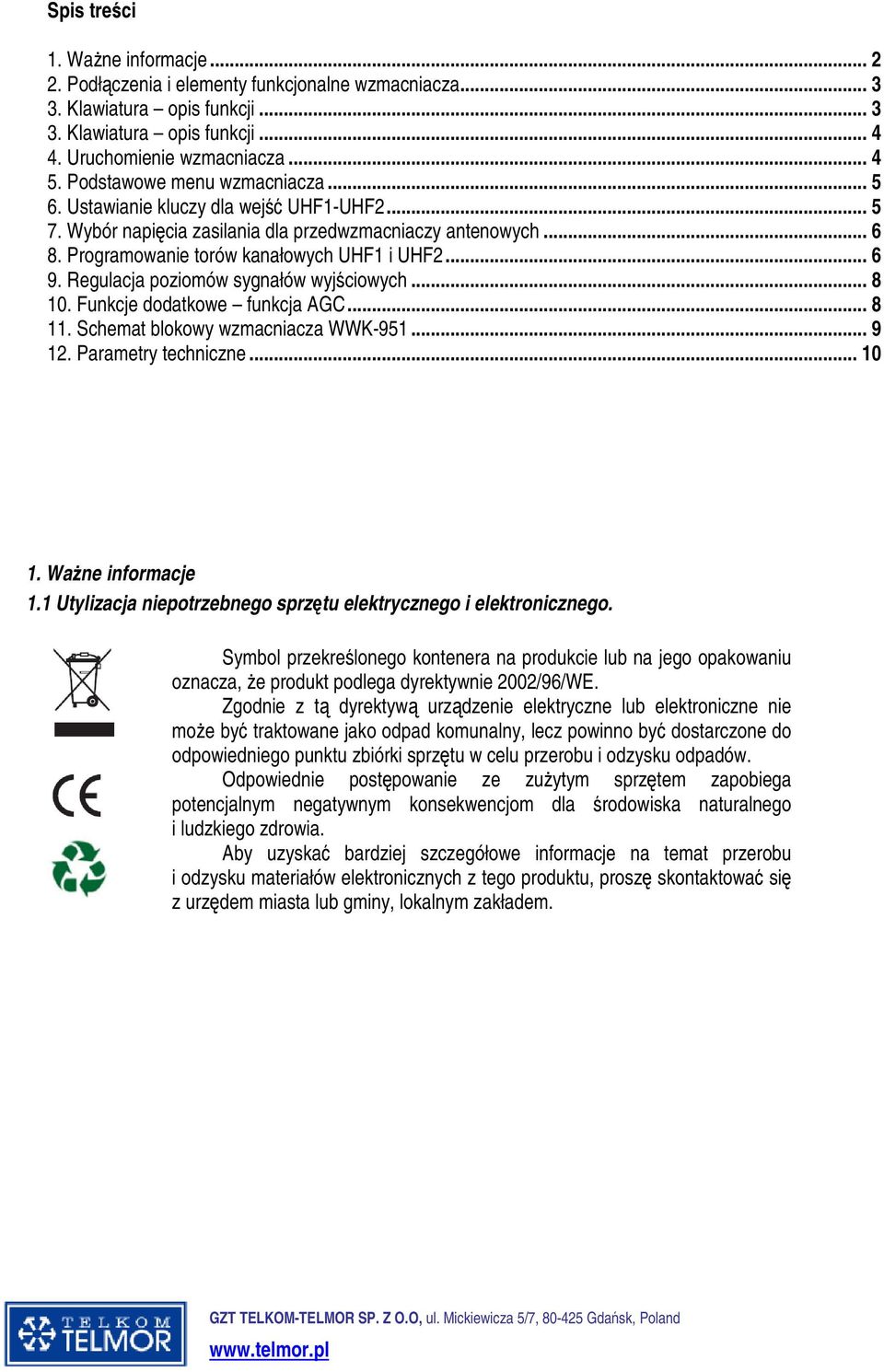

2 Spis treci 1. Wane informacje Podłczenia i elementy funkcjonalne wzmacniacza Klawiatura opis funkcji Klawiatura opis funkcji Uruchomienie wzmacniacza Podstawowe menu wzmacniacza Ustawianie kluczy dla wej UHF1-UHF Wybór napicia zasilania dla przedwzmacniaczy antenowych Programowanie torów kanałowych UHF1 i UHF Regulacja poziomów sygnałów wyjciowych Funkcje dodatkowe funkcja AGC Schemat blokowy wzmacniacza WWK Parametry techniczne Wane informacje 1.1 Utylizacja niepotrzebnego sprztu elektrycznego i elektronicznego. Symbol przekrelonego kontenera na produkcie lub na jego opakowaniu oznacza, e produkt podlega dyrektywnie 2002/96/WE. Zgodnie z t dyrektyw urzdzenie elektryczne lub elektroniczne nie moe by traktowane jako odpad komunalny, lecz powinno by dostarczone do odpowiedniego punktu zbiórki sprztu w celu przerobu i odzysku odpadów. Odpowiednie postpowanie ze zuytym sprztem zapobiega potencjalnym negatywnym konsekwencjom dla rodowiska naturalnego i ludzkiego zdrowia. Aby uzyska bardziej szczegółowe informacje na temat przerobu i odzysku materiałów elektronicznych z tego produktu, prosz skontaktowa si z urzdem miasta lub gminy, lokalnym zakładem. GZT TELKOM-TELMOR SP. Z O.O, ul. Mickiewicza 2 5/7, Gdask, Poland

3 1.2 Przeznaczenie i charakterystyka wzmacniacza Programowany wzmacniacz wielowejciowy WWK-951 przeznaczony jest do instalacji antenowych do odbioru programów naziemnych radiowych i telewizyjnych w domkach jednorodzinnych, rezydencjach, budownictwie szeregowym, hotelach, pensjonatach, domach wypoczynkowych, sanatoriach itp. Podstawowym zadaniem wzmacniacza jest odbiór sygnałów o rónych poziomach z kilku anten (kierunków) wyrównanie poziomów oraz wzmocnienie. Wzmacniacz moe by stosowany samodzielnie lub jako cz instalacji multiswitchowej lub cz prostej stacji czołowej. Wzmacniacz dla wej UHF1 i UHF2 posiada 5 torów kanałowych P1 P5. W kadym torze znajduje si przestrajany filtr, który mona stroi w zakresie kanałów Dodatkowo pasmo kadego filtru mona rozszerza w zakresie od 8 do 48MHz, czyli od 1 do 6 kanałów TV. Wejcia UHF1 i UHF2 umoliwiaj zasilanie przedwzmacniaczy antenowych napiciem +12 lub +24V, jeeli nie jest wymagane zasilanie przedwzmacniaczy antenowych, napicie to mona odłczy. W przypadku wystpienia na wejciu UHF1 i UHF2 zwarcia (zwarty ekran do yły kabla koncentrycznego) lub niskiej impedancji (zamontowana w antenie zwrotnica) stan ten sygnalizowany jest wieceniem si na czerwono diody LED, która znajduj si koło odpowiedniego wejcia UHF. 2. Podłczenia i elementy funkcjonalne wzmacniacza Wejcia UHF1, UHF2 Dla kadego wejcia UHF przypisana jest dioda LED, której kolor wiecenia informuje o stanie pracy zasilacza przedwzmacniaczy antenowych: - zgaszona brak zasilania, - zielona zasilanie włczone, praca prawidłowa - czerwona zasilanie włczone, zwarcie na wejciu Złcze DATA (tylko do celów serwisowych) Podwietlany wywietlacz LCD 4-przyciskowa klawiatura Wbudowany zasilacz sieciowy Wyjcie główne Wejcie BI/FM Wejcie BIII/DAB 3

4 3. Klawiatura opis funkcji Powrót do wczeniejszego menu - Wybór wczeniejszej pozycji w aktualnym poziomie menu, - Warto kroku - Wejcie do kolejnego poziomu menu - Wybór kolejnej pozycji w aktualnym poziomie menu, - Warto kroku + 4. Uruchomienie wzmacniacza Podłczenie i uruchomienie wzmacniacza WWK-951 naley rozpocz po zainstalowaniu i właciwym ustawieniu anten odbiorczych. Anteny powinny by ustawione na maksimum sygnału z danego kierunku nadawania. Do ustawienia anten zalecane jest stosowanie miernika poziomu sygnałów. Programowanie wzmacniacza naley rozpocz po około 20 minutach od jego włczenia do zasilania 230V. 1. Wzmacniacz standardowo ustawiony jest na maksymalne wzmocnienie (warto 20 ), 2. Naley podłczy anteny do odpowiednich wej wzmacniacza: - anten FM (47 108MHz) do wejcia BI/FM, - anten dla sygnałów III pasma ( MHz) do wejcia BIII/DAB, - anteny dla sygnałów IV/V pasma ( MHz) do wej UHF1 i/lub UHF2. UWAGA Niewykorzystane wejcia naley zamkn rezystorem kocowym 75 Ω. 3. Do wej UHF1 i UHF2 mona podłczy anteny wyposaone w przedwzmacniacz TV. 4. W zalenoci od lokalizacji (miejsca montau wzmacniacza) naley odpowiednio przyporzdkowa odpowiedni liczb torów kanałowych P1 P5 (filtrów) do odpowiednich wej UHF1, UHF2. W poniszej tabeli podano moliwe kombinacje torów kanałowych dla wej UHF1 i UHF2. Na przykład, gdy wszystkie sygnały TV pochodz z jednego kierunku, naley wybra ustawienie kluczy 0/5 i anten odbiorcz podłczy do wejcia UHF2 (przy takim ustawieniu wejcie UHF1 jest automatycznie odłczane). UHF1 UHF GZT TELKOM-TELMOR SP. Z O.O, ul. Mickiewicza 4 5/7, Gdask, Poland

5 5. Podstawowe menu wzmacniacza Informacja dotyczca wersji bootloadera. Wywietla si tylko w po włczeniu zasilania sieciowego wzmacniacza Równoczesne przycinicie dwóch klawiszy (+) (-) pozwala na wywietlenie aktualnej wersji programu (Firmware) 0a47 - konfiguracja kluczy pkt.6 - wybór napicia zasilania przedwzmacniaczy pkt.7 - programowanie torów kanałowych UHF pkt.8 - regulacja poziomów sygnałów wyjciowych pkt.9 - funkcje dodatkowe - AGC pkt Ustawianie kluczy dla wej UHF1-UHF2 UWAGA Pomiar temperatury w komorze zasilacza dostpny jest od wersji programu (Firmware) 0a47 Moliwe kombinacje kluczy dla wej UHF1-UHF2: (UHF1) 0-5 (UHF2) (UHF1) 2-3 (UHF2) (UHF1) 1-4 (UHF2) 5

6 7. Wybór napicia zasilania dla przedwzmacniaczy antenowych 8. Programowanie torów kanałowych UHF1 i UHF2 Kady z torów kanałowych P1 P5 przystosowany jest do transmisji od 1 do 6 ssiednich kanałów TV, czyli filtr w torze kanałowym moe mie szeroko od 8 do 48MHz. 3 sek. " " Ustawienie szerokoci filtra dla 1 kanału TV (8MHz) Ustawienie szerokoci filtra dla 6 kanałów TV (8..48MHz) GZT TELKOM-TELMOR SP. Z O.O, ul. Mickiewicza 6 5/7, Gdask, Poland

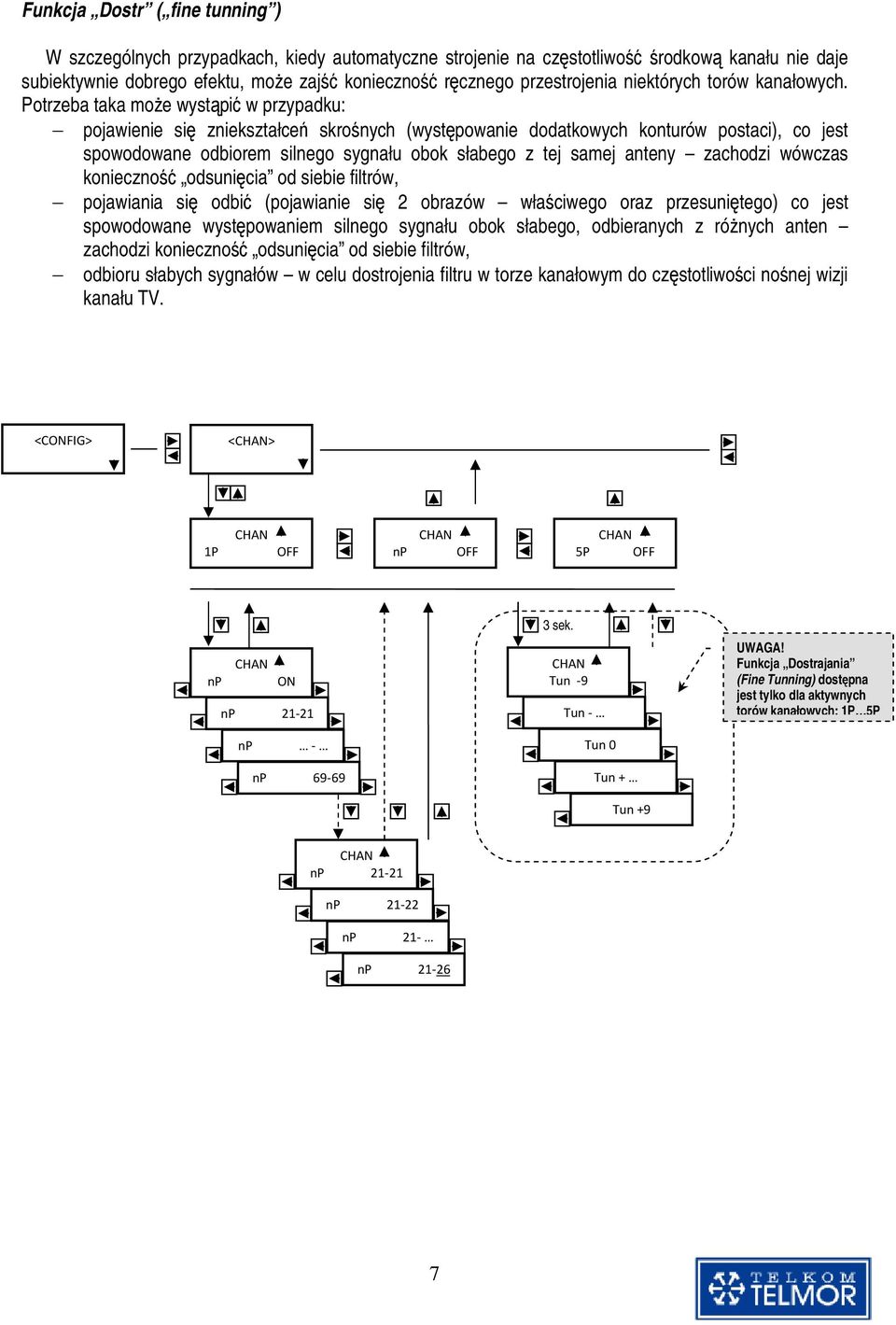

7 Funkcja Dostr ( fine tunning ) W szczególnych przypadkach, kiedy automatyczne strojenie na czstotliwo rodkow kanału nie daje subiektywnie dobrego efektu, moe zaj konieczno rcznego przestrojenia niektórych torów kanałowych. Potrzeba taka moe wystpi w przypadku: pojawienie si zniekształce skronych (wystpowanie dodatkowych konturów postaci), co jest spowodowane odbiorem silnego sygnału obok słabego z tej samej anteny zachodzi wówczas konieczno odsunicia od siebie filtrów, pojawiania si odbi (pojawianie si 2 obrazów właciwego oraz przesunitego) co jest spowodowane wystpowaniem silnego sygnału obok słabego, odbieranych z rónych anten zachodzi konieczno odsunicia od siebie filtrów, odbioru słabych sygnałów w celu dostrojenia filtru w torze kanałowym do czstotliwoci nonej wizji kanału TV. 3 sek. UWAGA Funkcja Dostrajania (Fine Tunning) dostpna jest tylko dla aktywnych torów kanałowych: 1P 5P " " 7

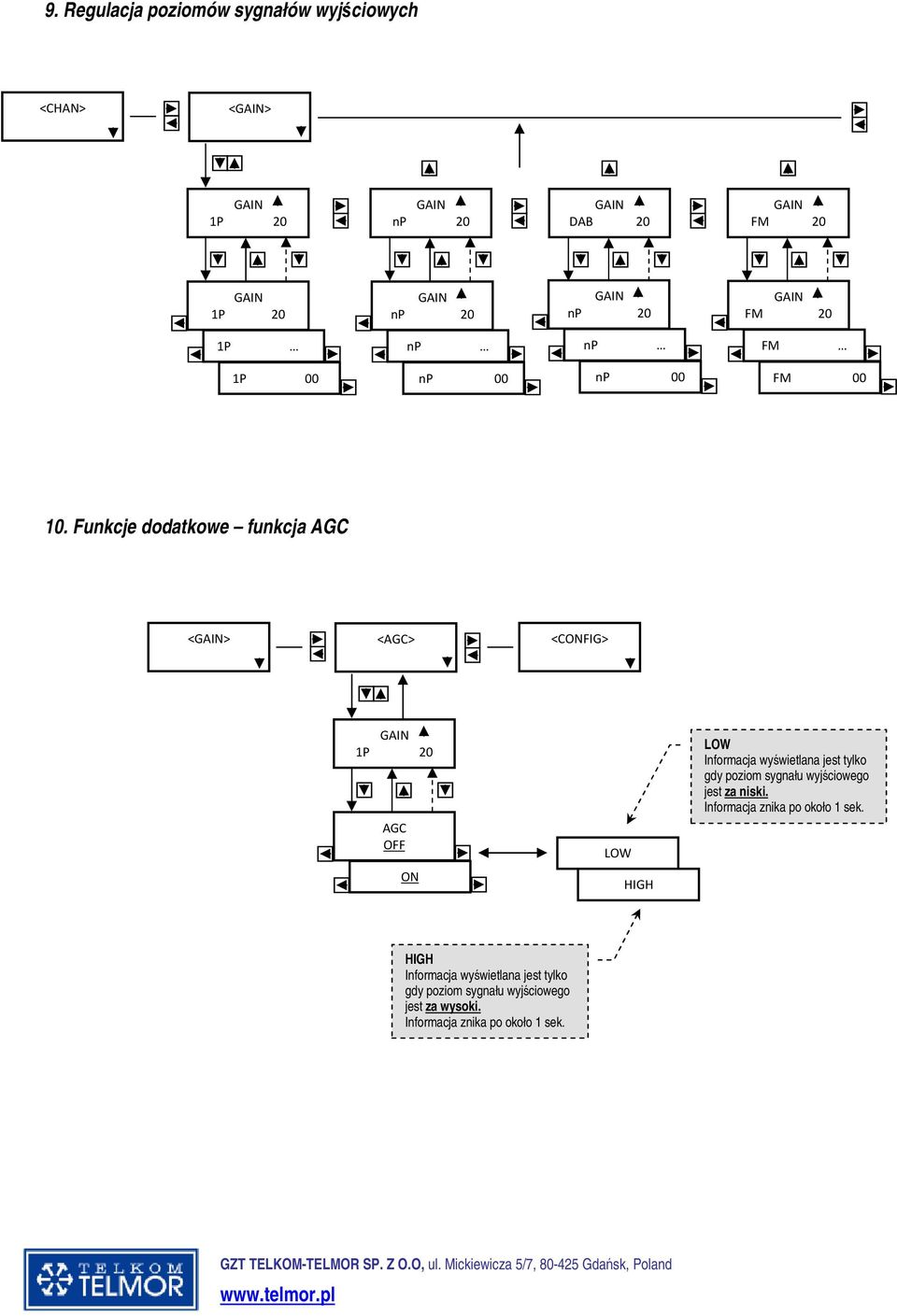

8 9. Regulacja poziomów sygnałów wyjciowych #$ % % % % 10. Funkcje dodatkowe funkcja AGC &' LOW Informacja wywietlana jest tylko gdy poziom sygnału wyjciowego jest za niski. Informacja znika po około 1 sek. HIGH Informacja wywietlana jest tylko gdy poziom sygnału wyjciowego jest za wysoki. Informacja znika po około 1 sek. GZT TELKOM-TELMOR SP. Z O.O, ul. Mickiewicza 8 5/7, Gdask, Poland

9 11. Schemat blokowy wzmacniacza WWK-951 BI/FM VHF UHF1 UHF2 0/12/24V 0/12/24V S1 S2 S3 0-20dB 0-20dB 0-20dB P1 P2 P3 P4 P5 k OUT 9

10 12. Parametry techniczne TYP WWK-951 Wejcia BI / FM VHF UHF1 UHF2 Zakres czstotliwoci pracy MHz Moliwe kombinacje ustawie kluczy S1 i S2 / / / 1 4 dla wej UHF1-UHF2 0 5 Wzmocnienie db 21 ±2 35 ±2 45 ±3 Regulacja wzmocnienia db 20 ±2 20 ±2 20 ±2 (dla kadego filtru) Współczynnik szumów db Maksymalny poziom wejciowy dbuv Maksymalny poziom wyjciowy 1) dbuv Selektywno dla f=fp ±16MHz db / 16 Programowana szeroko filtru / / 1 6 x kanałów (8 48MHz) Nierównomierno charakterystyki szeroko filtru dla 1 kanału TV (8MHz) db -- maks. 3 Nierównomierno charakterystyki szeroko filtru dla 2..6 kanałów TV (16..48MHz) db -- maks. 6 Impedancja wejcie / wyjcie 75 / 75 INNE Zasilanie przedwzmacniaczy antenowych V DC / ma / / 60 dla kadego wejcia Sygnalizacja zwarcia na wejciu / / tak, dioda LED kolor czerwony Temperaturowy zakres pracy C Zasilanie / pobór mocy V AC / Hz 230 / Pobór mocy VA 20 1) DIN 45004B, IM3=60dBc GZT TELKOM-TELMOR SP. Z O.O, ul. Mickiewicza 10 5/7, Gdask, Poland
