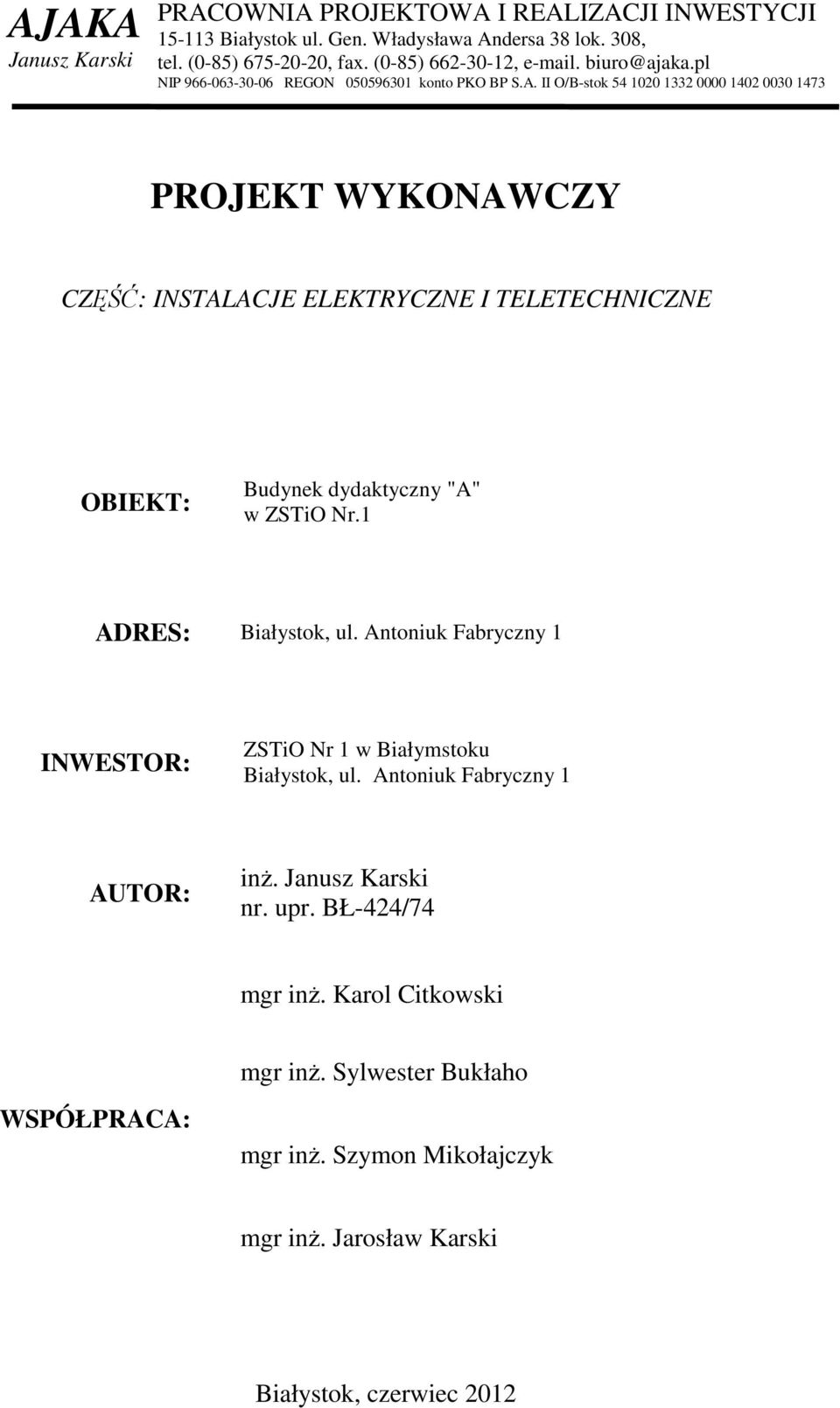

1 AJAKA Janusz Karski PRACOWNIA PROJEKTOWA I REALIZACJI INWESTYCJI Białystok ul. Gen. Władysława Andersa 38 lok. 308, tel. (0-85) , fax. (0-85) , . biuro@ajaka.pl NIP REGON konto PKO BP S.A. II O/B-stok PROJEKT WYKONAWCZY CZĘŚĆ: INSTALACJE ELEKTRYCZNE I TELETECHNICZNE OBIEKT: Budynek dydaktyczny "A" w ZSTiO Nr.1 ADRES: Białystok, ul. Antoniuk Fabryczny 1 INWESTOR: ZSTiO Nr 1 w Białymstoku Białystok, ul. Antoniuk Fabryczny 1 AUTOR: inż. Janusz Karski nr. upr. BŁ-424/74 mgr inż. Karol Citkowski mgr inż. Sylwester Bukłaho WSPÓŁPRACA: mgr inż. Szymon Mikołajczyk mgr inż. Jarosław Karski Białystok, czerwiec 2012

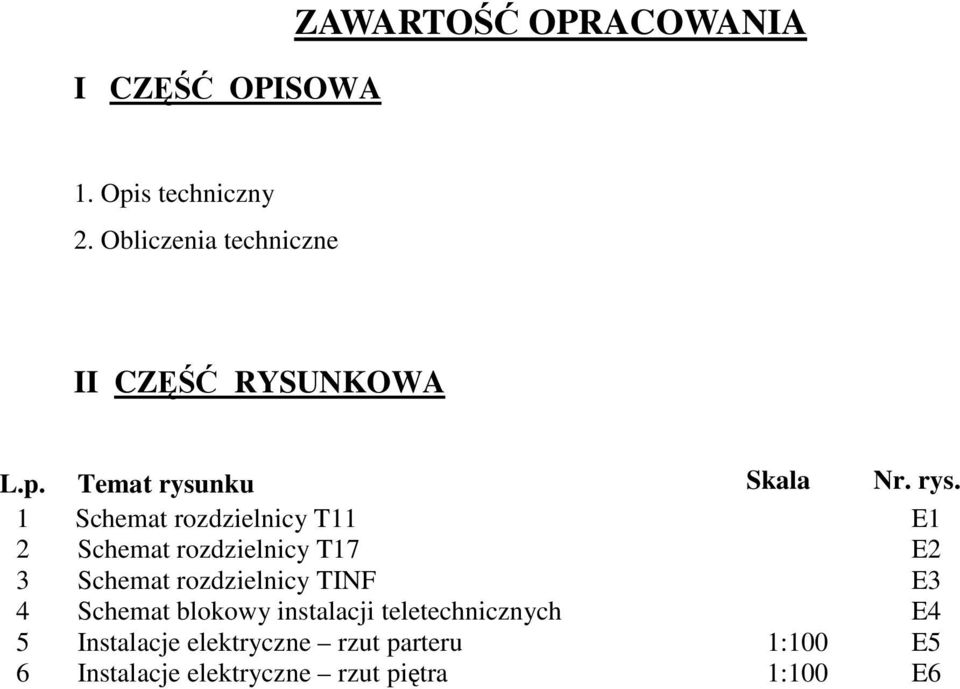

2 I CZĘŚĆ OPISOWA ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny 2. Obliczenia techniczne II CZĘŚĆ RYSUNKOWA L.p. Temat rysunku Skala Nr. rys. 1 Schemat rozdzielnicy T11 E1 2 Schemat rozdzielnicy T17 E2 3 Schemat rozdzielnicy TINF E3 4 Schemat blokowy instalacji teletechnicznych E4 5 Instalacje elektryczne rzut parteru 1:100 E5 6 Instalacje elektryczne rzut piętra 1:100 E6

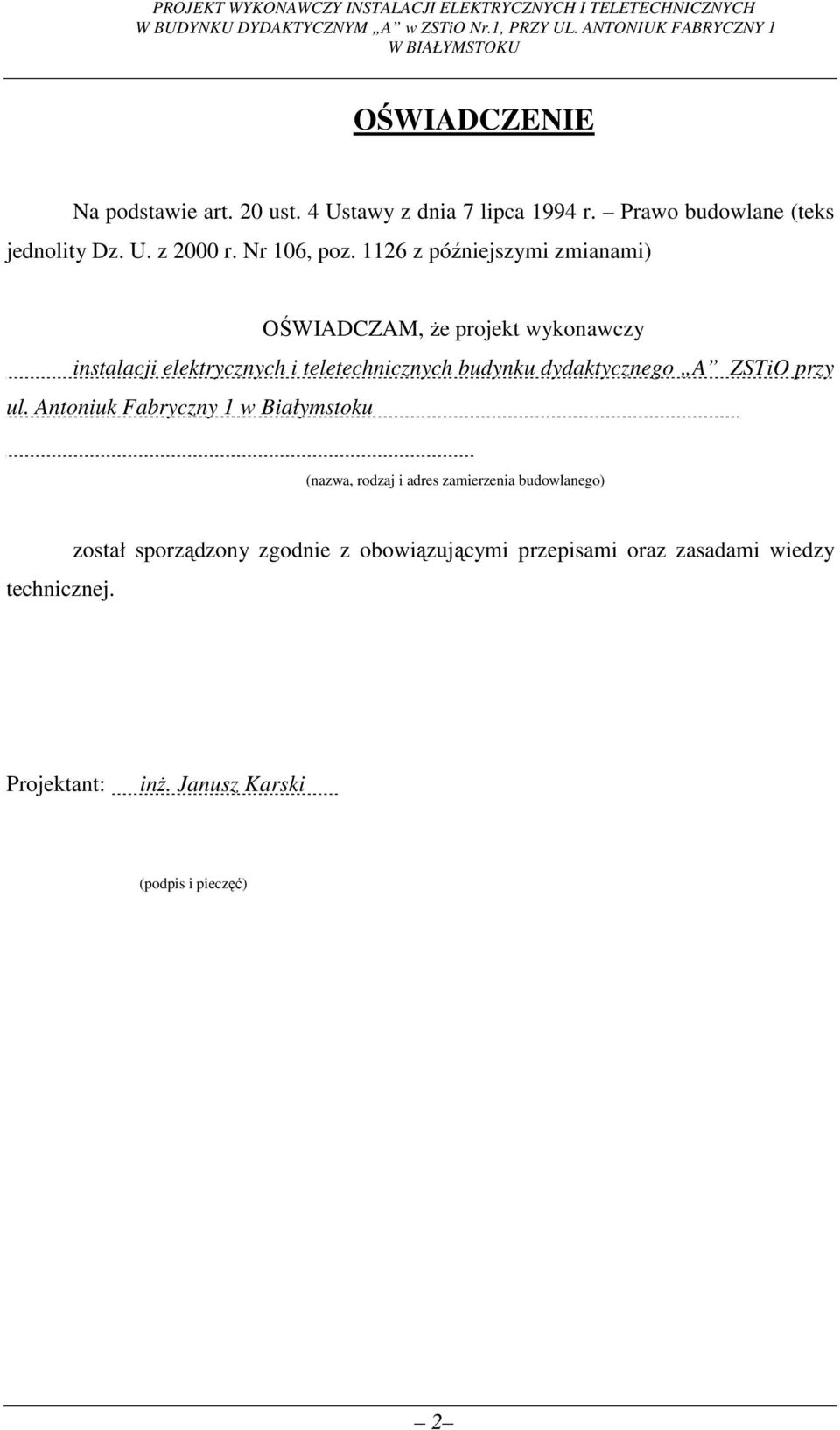

3 PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH I TELETECHNICZNYCH W BUDYNKU DYDAKTYCZNYM A w ZSTiO Nr.1, PRZY UL. ANTONIUK FABRYCZNY 1 W BIAŁYMSTOKU OŚWIADCZENIE Na podstawie art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (teks jednolity Dz. U. z 2000 r. Nr 106, poz z późniejszymi zmianami) OŚWIADCZAM, że projekt wykonawczy instalacji elektrycznych i teletechnicznych budynku dydaktycznego A ZSTiO przy ul. Antoniuk Fabryczny 1 w Białymstoku (nazwa, rodzaj i adres zamierzenia budowlanego) technicznej. został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy Projektant: inż. Janusz Karski (podpis i pieczęć) 2

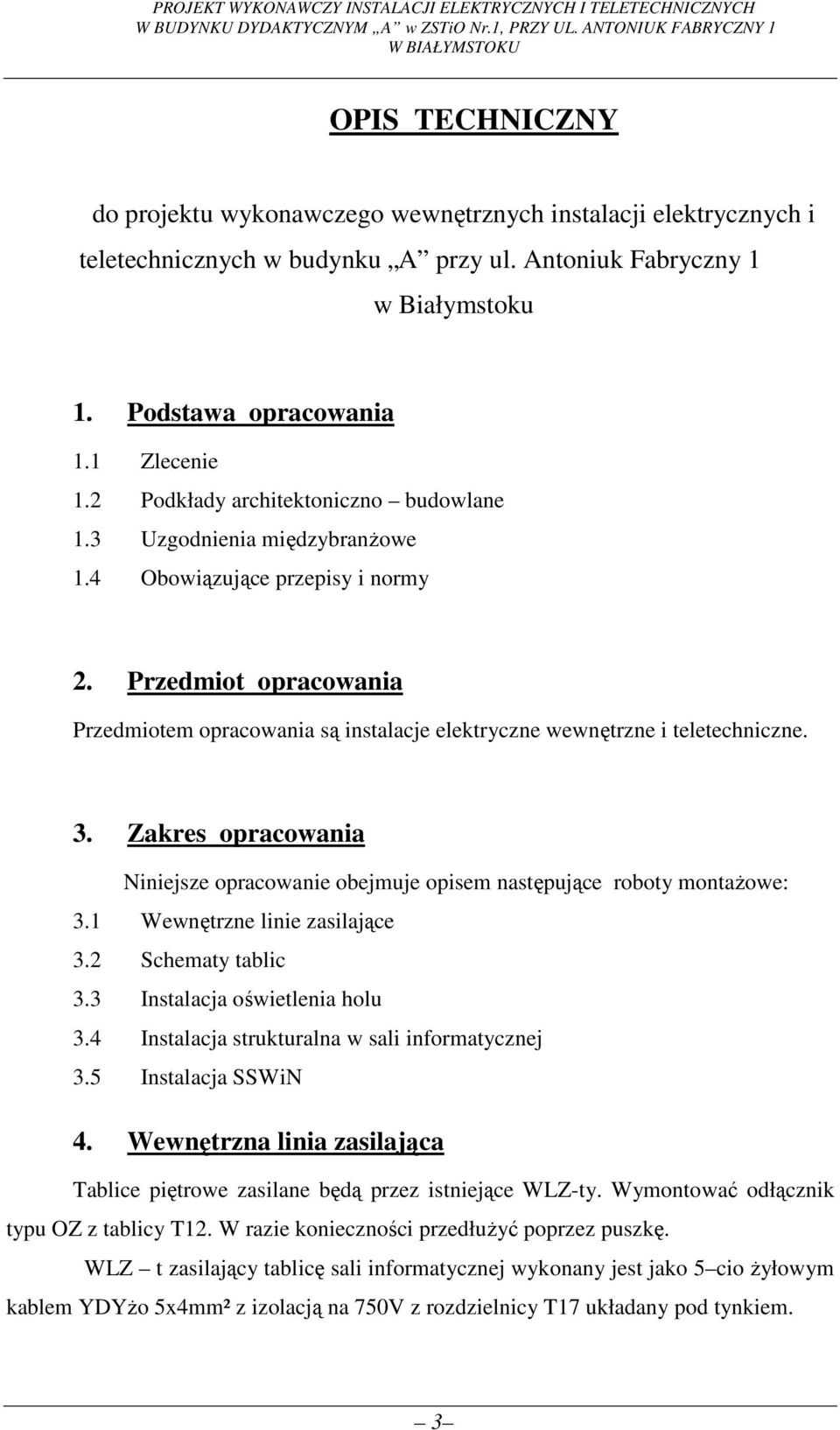

4 PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH I TELETECHNICZNYCH W BUDYNKU DYDAKTYCZNYM A w ZSTiO Nr.1, PRZY UL. ANTONIUK FABRYCZNY 1 W BIAŁYMSTOKU OPIS TECHNICZNY do projektu wykonawczego wewnętrznych instalacji elektrycznych i teletechnicznych w budynku A przy ul. Antoniuk Fabryczny 1 w Białymstoku 1. Podstawa opracowania 1.1 Zlecenie 1.2 Podkłady architektoniczno budowlane 1.3 Uzgodnienia międzybranżowe 1.4 Obowiązujące przepisy i normy 2. Przedmiot opracowania Przedmiotem opracowania są instalacje elektryczne wewnętrzne i teletechniczne. 3. Zakres opracowania Niniejsze opracowanie obejmuje opisem następujące roboty montażowe: 3.1 Wewnętrzne linie zasilające 3.2 Schematy tablic 3.3 Instalacja oświetlenia holu 3.4 Instalacja strukturalna w sali informatycznej 3.5 Instalacja SSWiN 4. Wewnętrzna linia zasilająca Tablice piętrowe zasilane będą przez istniejące WLZ-ty. Wymontować odłącznik typu OZ z tablicy T12. W razie konieczności przedłużyć poprzez puszkę. WLZ t zasilający tablicę sali informatycznej wykonany jest jako 5 cio żyłowym kablem YDYżo 5x4mm² z izolacją na 750V z rozdzielnicy T17 układany pod tynkiem. 3

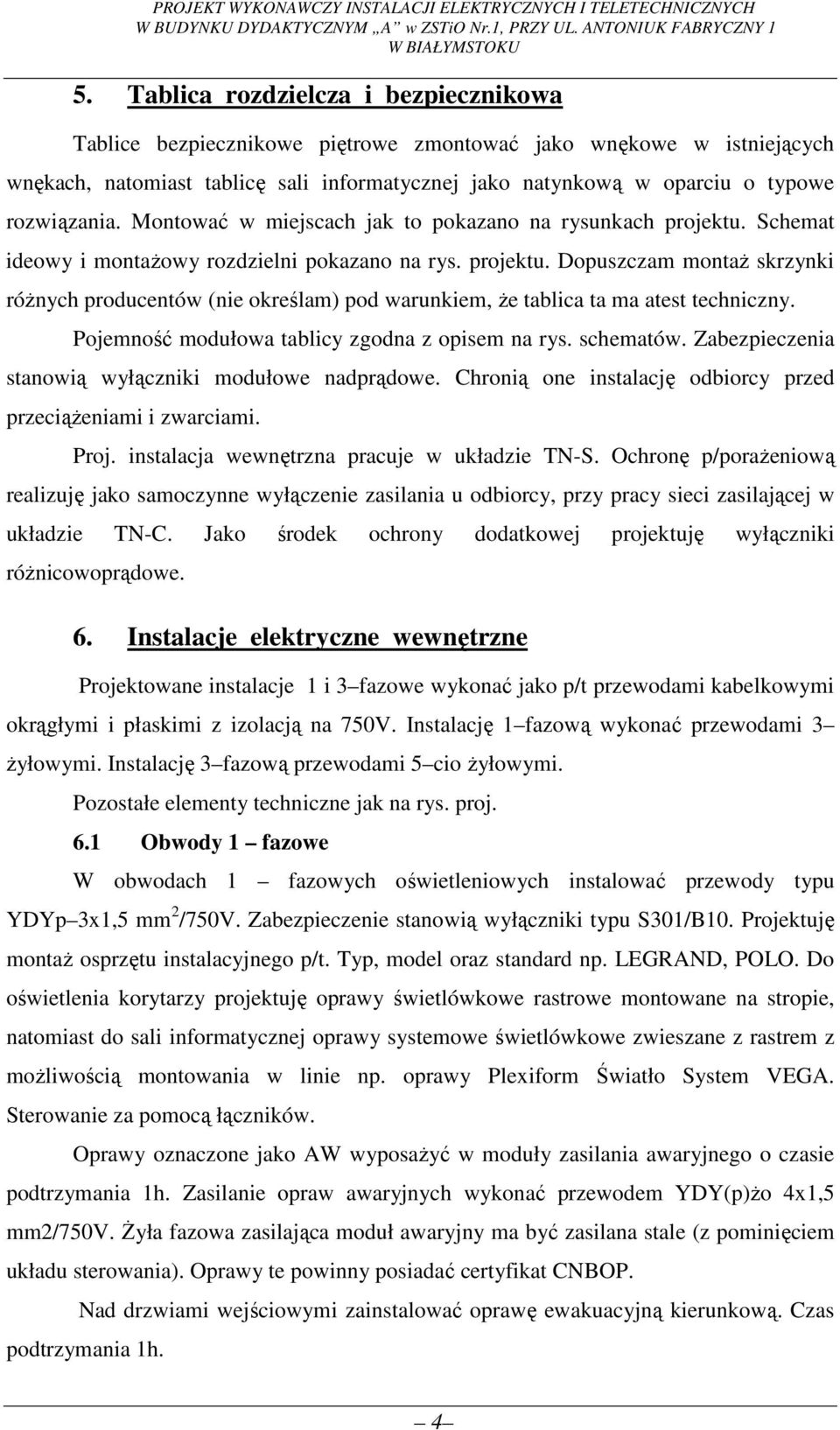

5 PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH I TELETECHNICZNYCH W BUDYNKU DYDAKTYCZNYM A w ZSTiO Nr.1, PRZY UL. ANTONIUK FABRYCZNY 1 W BIAŁYMSTOKU 5. Tablica rozdzielcza i bezpiecznikowa Tablice bezpiecznikowe piętrowe zmontować jako wnękowe w istniejących wnękach, natomiast tablicę sali informatycznej jako natynkową w oparciu o typowe rozwiązania. Montować w miejscach jak to pokazano na rysunkach projektu. Schemat ideowy i montażowy rozdzielni pokazano na rys. projektu. Dopuszczam montaż skrzynki różnych producentów (nie określam) pod warunkiem, że tablica ta ma atest techniczny. Pojemność modułowa tablicy zgodna z opisem na rys. schematów. Zabezpieczenia stanowią wyłączniki modułowe nadprądowe. Chronią one instalację odbiorcy przed przeciążeniami i zwarciami. Proj. instalacja wewnętrzna pracuje w układzie TN-S. Ochronę p/porażeniową realizuję jako samoczynne wyłączenie zasilania u odbiorcy, przy pracy sieci zasilającej w układzie TN-C. Jako środek ochrony dodatkowej projektuję wyłączniki różnicowoprądowe. 6. Instalacje elektryczne wewnętrzne Projektowane instalacje 1 i 3 fazowe wykonać jako p/t przewodami kabelkowymi okrągłymi i płaskimi z izolacją na 750V. Instalację 1 fazową wykonać przewodami 3 żyłowymi. Instalację 3 fazową przewodami 5 cio żyłowymi. Pozostałe elementy techniczne jak na rys. proj. 6.1 Obwody 1 fazowe W obwodach 1 fazowych oświetleniowych instalować przewody typu YDYp 3x1,5 mm 2 /750V. Zabezpieczenie stanowią wyłączniki typu S301/B10. Projektuję montaż osprzętu instalacyjnego p/t. Typ, model oraz standard np. LEGRAND, POLO. Do oświetlenia korytarzy projektuję oprawy świetlówkowe rastrowe montowane na stropie, natomiast do sali informatycznej oprawy systemowe świetlówkowe zwieszane z rastrem z możliwością montowania w linie np. oprawy Plexiform Światło System VEGA. Sterowanie za pomocą łączników. Oprawy oznaczone jako AW wyposażyć w moduły zasilania awaryjnego o czasie podtrzymania 1h. Zasilanie opraw awaryjnych wykonać przewodem YDY(p)żo 4x1,5 mm2/750v. Żyła fazowa zasilająca moduł awaryjny ma być zasilana stale (z pominięciem układu sterowania). Oprawy te powinny posiadać certyfikat CNBOP. Nad drzwiami wejściowymi zainstalować oprawę ewakuacyjną kierunkową. Czas podtrzymania 1h. 4

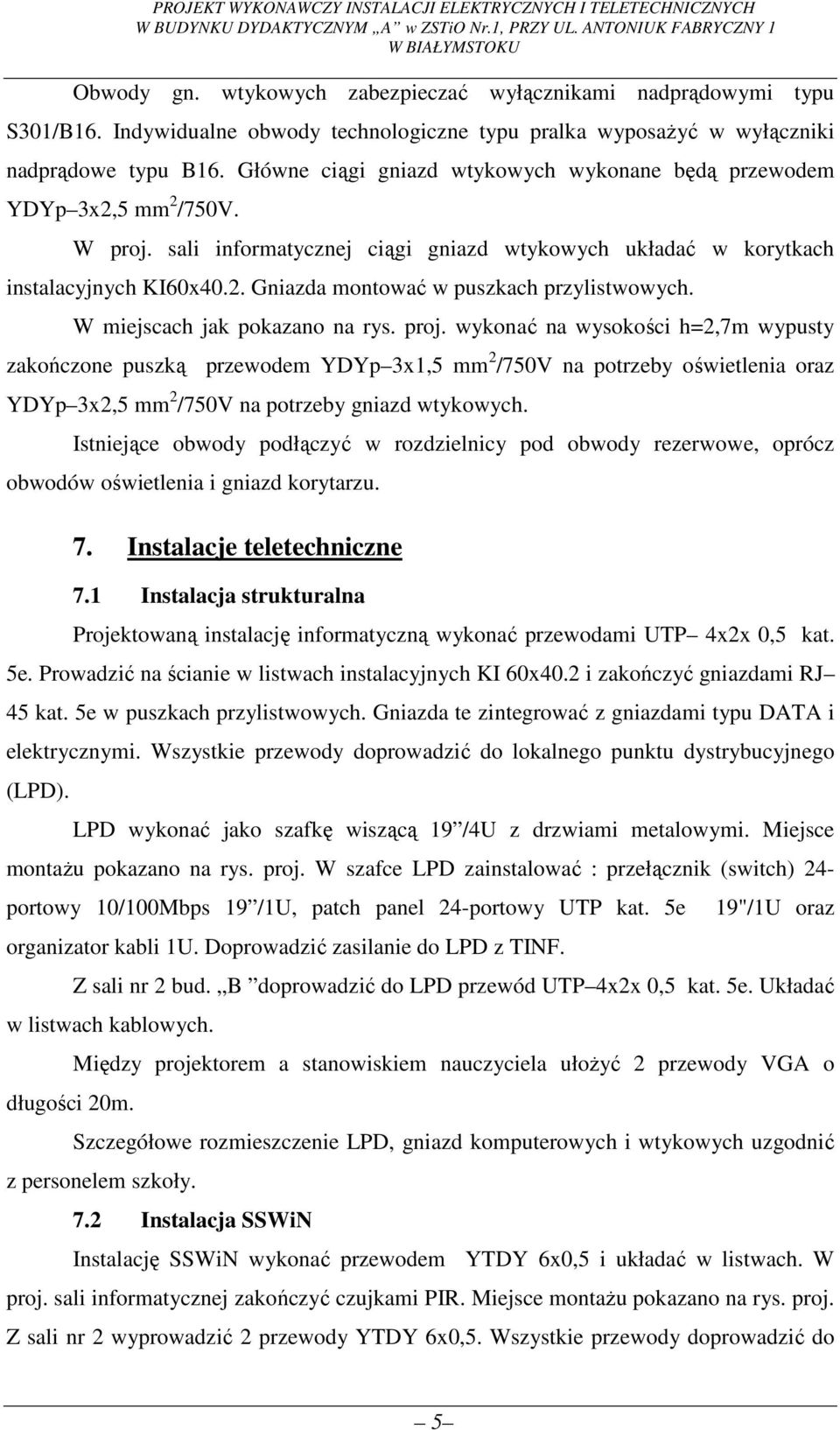

6 PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH I TELETECHNICZNYCH W BUDYNKU DYDAKTYCZNYM A w ZSTiO Nr.1, PRZY UL. ANTONIUK FABRYCZNY 1 W BIAŁYMSTOKU Obwody gn. wtykowych zabezpieczać wyłącznikami nadprądowymi typu S301/B16. Indywidualne obwody technologiczne typu pralka wyposażyć w wyłączniki nadprądowe typu B16. Główne ciągi gniazd wtykowych wykonane będą przewodem YDYp 3x2,5 mm 2 /750V. W proj. sali informatycznej ciągi gniazd wtykowych układać w korytkach instalacyjnych KI60x40.2. Gniazda montować w puszkach przylistwowych. W miejscach jak pokazano na rys. proj. wykonać na wysokości h=2,7m wypusty zakończone puszką przewodem YDYp 3x1,5 mm 2 /750V na potrzeby oświetlenia oraz YDYp 3x2,5 mm 2 /750V na potrzeby gniazd wtykowych. Istniejące obwody podłączyć w rozdzielnicy pod obwody rezerwowe, oprócz obwodów oświetlenia i gniazd korytarzu. 7. Instalacje teletechniczne 7.1 Instalacja strukturalna Projektowaną instalację informatyczną wykonać przewodami UTP 4x2x 0,5 kat. 5e. Prowadzić na ścianie w listwach instalacyjnych KI 60x40.2 i zakończyć gniazdami RJ 45 kat. 5e w puszkach przylistwowych. Gniazda te zintegrować z gniazdami typu DATA i elektrycznymi. Wszystkie przewody doprowadzić do lokalnego punktu dystrybucyjnego (LPD). LPD wykonać jako szafkę wiszącą 19 /4U z drzwiami metalowymi. Miejsce montażu pokazano na rys. proj. W szafce LPD zainstalować : przełącznik (switch) 24- portowy 10/100Mbps 19 /1U, patch panel 24-portowy UTP kat. 5e organizator kabli 1U. Doprowadzić zasilanie do LPD z TINF. 19"/1U oraz Z sali nr 2 bud. B doprowadzić do LPD przewód UTP 4x2x 0,5 kat. 5e. Układać w listwach kablowych. długości 20m. Między projektorem a stanowiskiem nauczyciela ułożyć 2 przewody VGA o Szczegółowe rozmieszczenie LPD, gniazd komputerowych i wtykowych uzgodnić z personelem szkoły. 7.2 Instalacja SSWiN Instalację SSWiN wykonać przewodem YTDY 6x0,5 i układać w listwach. W proj. sali informatycznej zakończyć czujkami PIR. Miejsce montażu pokazano na rys. proj. Z sali nr 2 wyprowadzić 2 przewody YTDY 6x0,5. Wszystkie przewody doprowadzić do 5

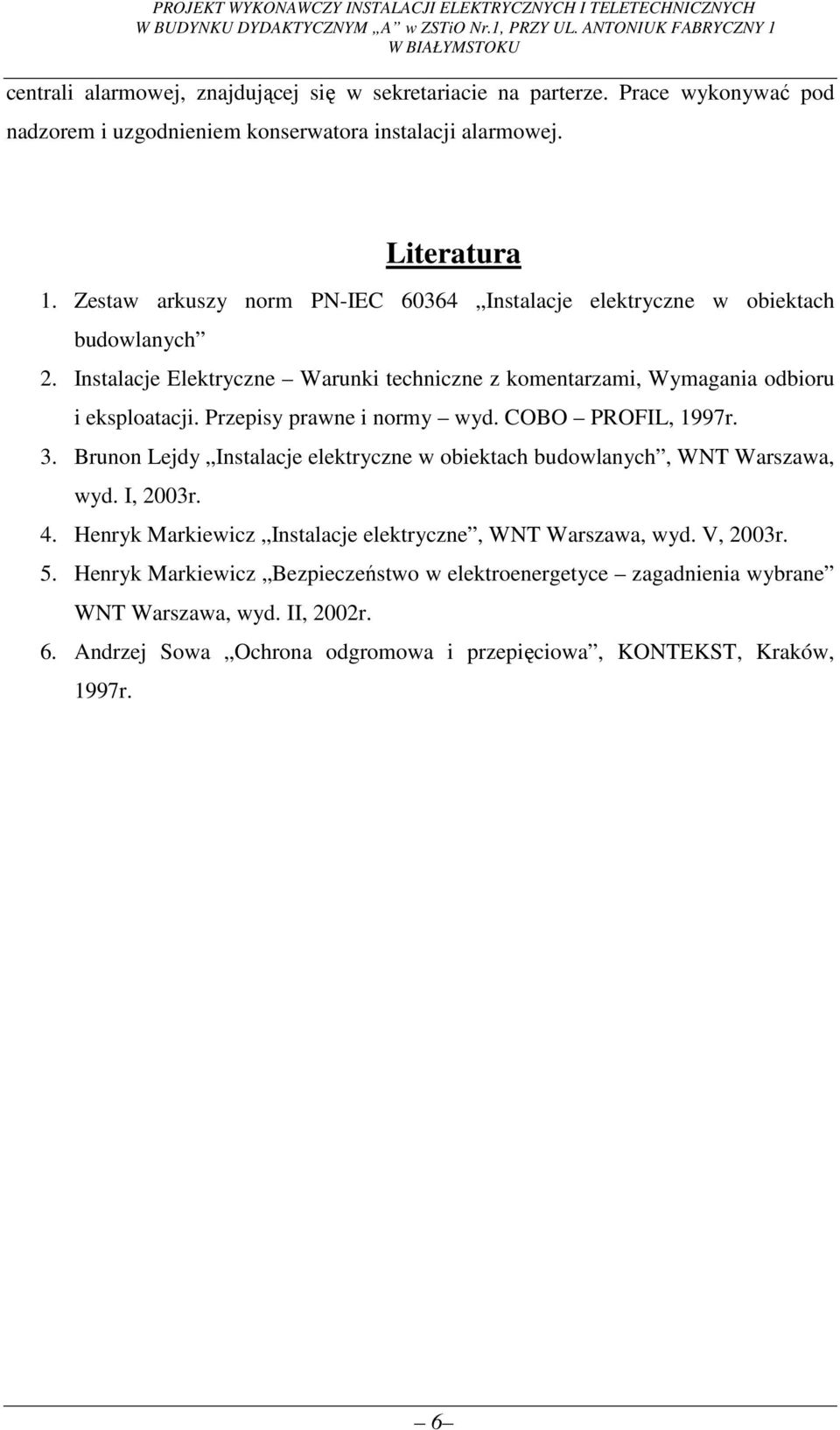

7 PROJEKT WYKONAWCZY INSTALACJI ELEKTRYCZNYCH I TELETECHNICZNYCH W BUDYNKU DYDAKTYCZNYM A w ZSTiO Nr.1, PRZY UL. ANTONIUK FABRYCZNY 1 W BIAŁYMSTOKU centrali alarmowej, znajdującej się w sekretariacie na parterze. Prace wykonywać pod nadzorem i uzgodnieniem konserwatora instalacji alarmowej. Literatura 1. Zestaw arkuszy norm PN-IEC Instalacje elektryczne w obiektach budowlanych 2. Instalacje Elektryczne Warunki techniczne z komentarzami, Wymagania odbioru i eksploatacji. Przepisy prawne i normy wyd. COBO PROFIL, 1997r. 3. Brunon Lejdy Instalacje elektryczne w obiektach budowlanych, WNT Warszawa, wyd. I, 2003r. 4. Henryk Markiewicz Instalacje elektryczne, WNT Warszawa, wyd. V, 2003r. 5. Henryk Markiewicz Bezpieczeństwo w elektroenergetyce zagadnienia wybrane WNT Warszawa, wyd. II, 2002r. 6. Andrzej Sowa Ochrona odgromowa i przepięciowa, KONTEKST, Kraków, 1997r. 6

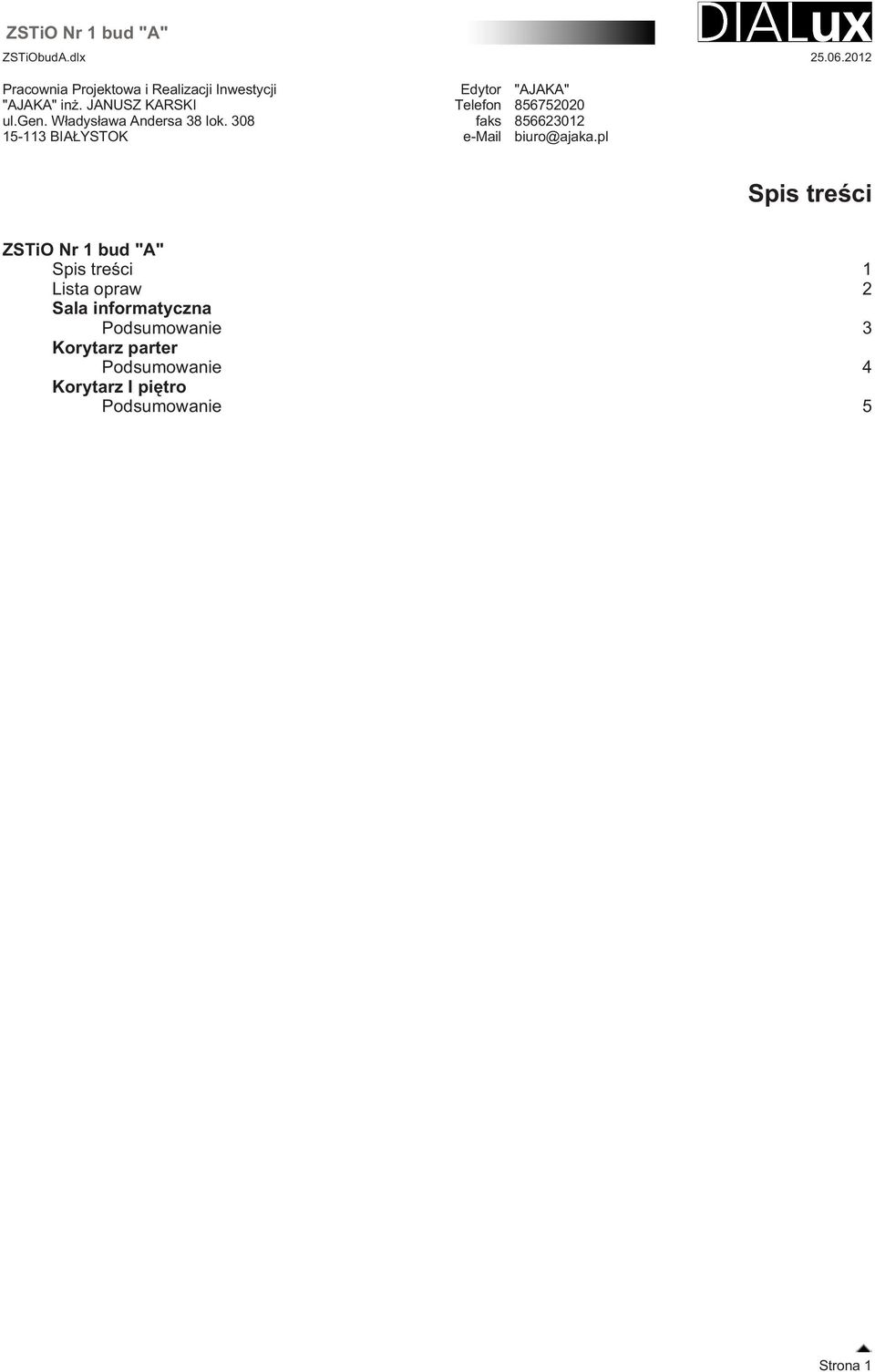

8 ZSTiO Nr 1 bud "A" ZSTiObudA.dlx Pracownia Projektowa i Realizacji Inwestycji "AJAKA" in. JANUSZ KARSKI ul.gen. Władysława Andersa 38 lok BIAŁYSTOK Edytor "AJAKA" Telefon faks biuro@ajaka.pl Spis tre ci ZSTiO Nr 1 bud "A" Spis tre ci 1 Lista opraw 2 Sala informatyczna Podsumowanie 3 Korytarz parter Podsumowanie 4 Korytarz I pi tro Podsumowanie 5 Strona 1

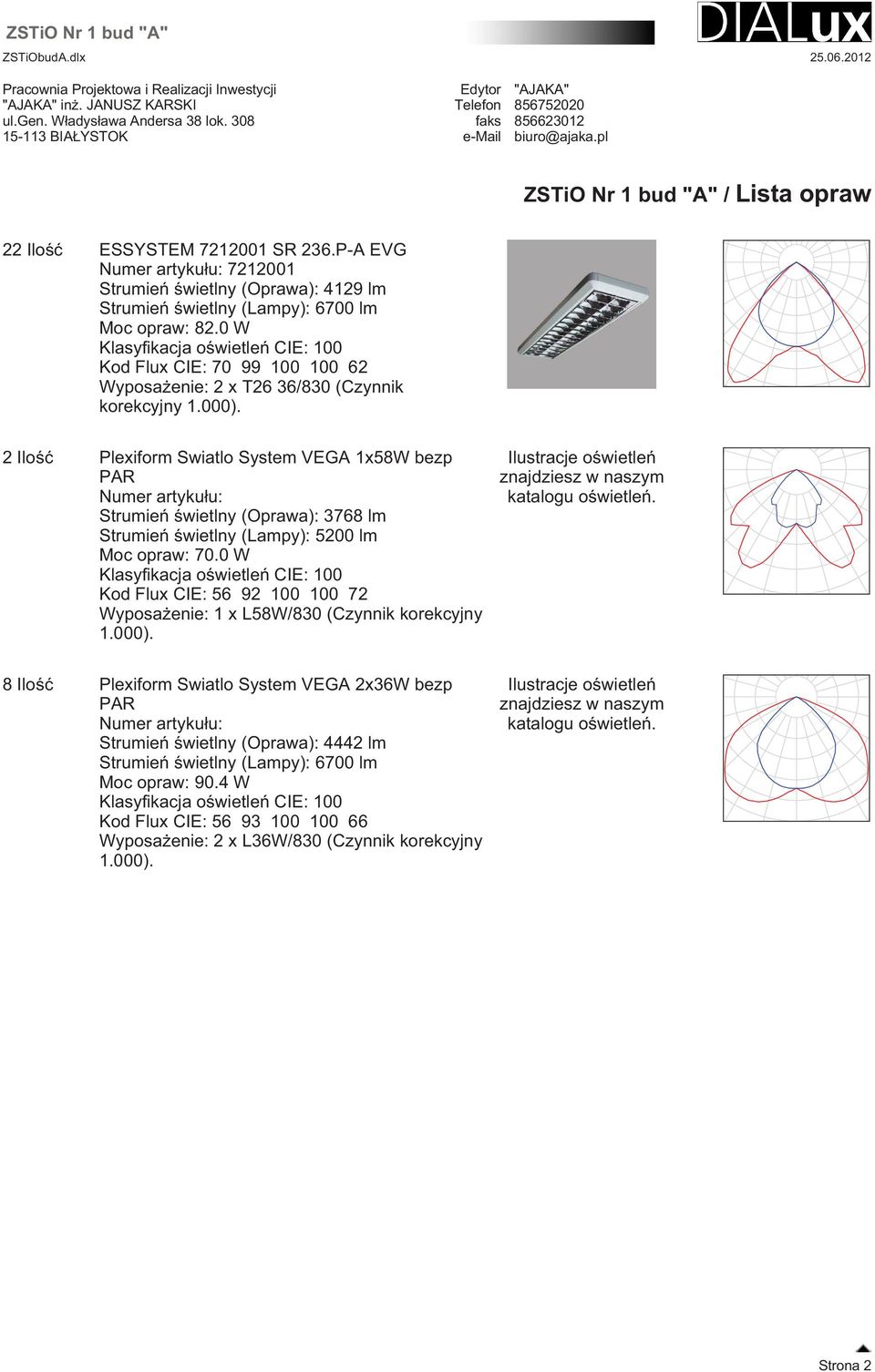

9 ZSTiO Nr 1 bud "A" ZSTiObudA.dlx Pracownia Projektowa i Realizacji Inwestycji "AJAKA" in. JANUSZ KARSKI ul.gen. Władysława Andersa 38 lok BIAŁYSTOK Edytor "AJAKA" Telefon faks biuro@ajaka.pl ZSTiO Nr 1 bud "A" / Lista opraw 22 Ilo ESSYSTEM SR 236.P-A EVG Numer artykułu: Strumie wietlny (Oprawa): 4129 lm Strumie wietlny (Lampy): 6700 lm Moc opraw: 82.0 W Klasyfikacja o wietle CIE: 100 Kod Flux CIE: Wyposa enie: 2 x T26 36/830 (Czynnik korekcyjny 1.000). 2 Ilo Plexiform Swiatlo System VEGA 1x58W bezp PAR Numer artykułu: Strumie wietlny (Oprawa): 3768 lm Strumie wietlny (Lampy): 5200 lm Moc opraw: 70.0 W Klasyfikacja o wietle CIE: 100 Kod Flux CIE: Wyposa enie: 1 x L58W/830 (Czynnik korekcyjny 1.000). Ilustracje o wietle znajdziesz w naszym katalogu o wietle. 8 Ilo Plexiform Swiatlo System VEGA 2x36W bezp PAR Numer artykułu: Strumie wietlny (Oprawa): 4442 lm Strumie wietlny (Lampy): 6700 lm Moc opraw: 90.4 W Klasyfikacja o wietle CIE: 100 Kod Flux CIE: Wyposa enie: 2 x L36W/830 (Czynnik korekcyjny 1.000). Ilustracje o wietle znajdziesz w naszym katalogu o wietle. Strona 2

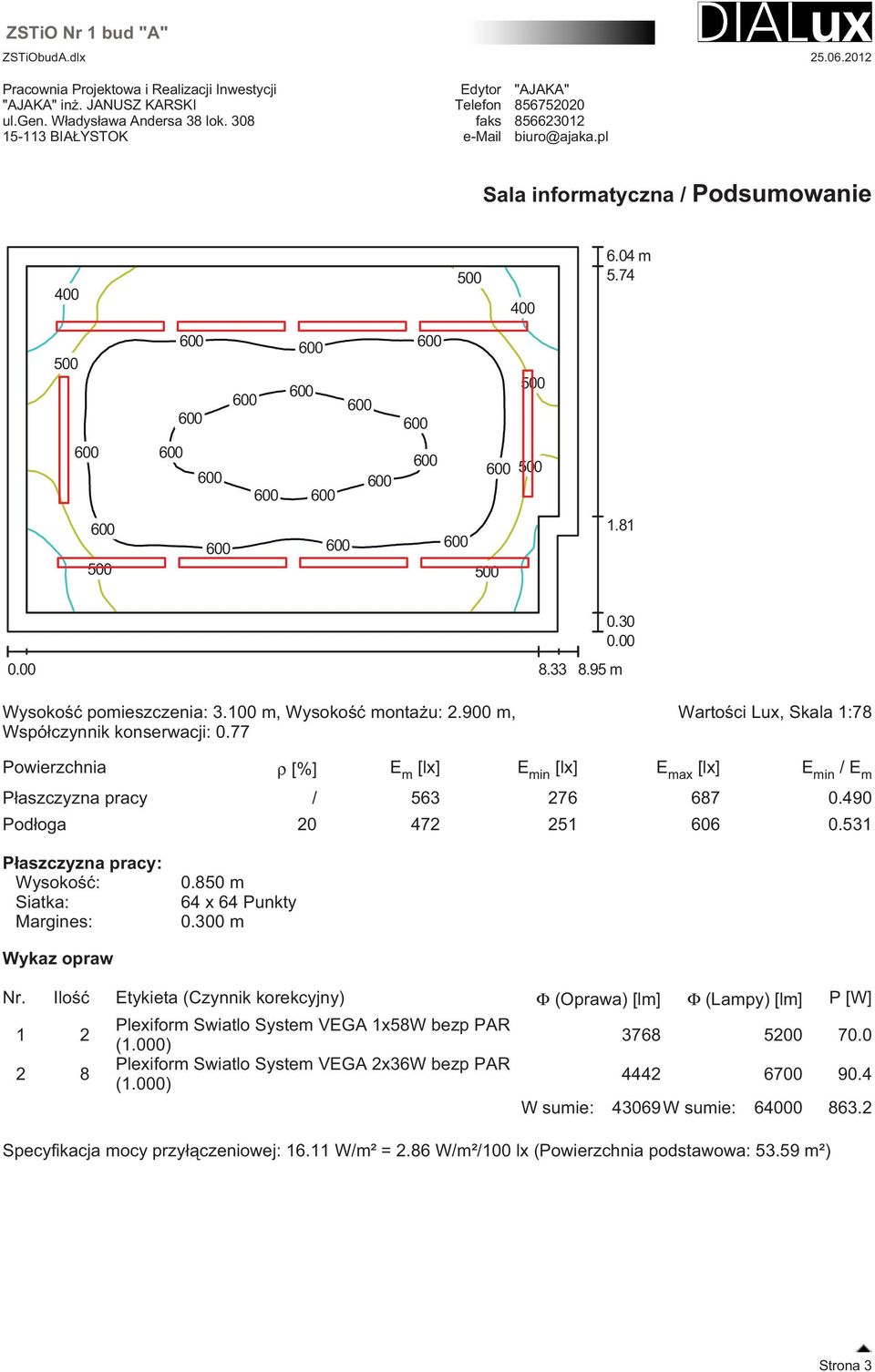

10 ZSTiO Nr 1 bud "A" ZSTiObudA.dlx Pracownia Projektowa i Realizacji Inwestycji "AJAKA" in. JANUSZ KARSKI ul.gen. Władysława Andersa 38 lok BIAŁYSTOK Edytor "AJAKA" Telefon faks biuro@ajaka.pl Sala informatyczna / Podsumowanie m m Wysoko pomieszczenia: m, Wysoko monta u: m, Współczynnik konserwacji: 0.77 Warto ci Lux, Skala 1:78 Powierzchnia ρ [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Płaszczyzna pracy: Wysoko : Siatka: Margines: m 64 x 64 Punkty m Wykaz opraw Nr. Ilo Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] Plexiform Swiatlo System VEGA 1x58W bezp PAR (1.000) Plexiform Swiatlo System VEGA 2x36W bezp PAR (1.000) W sumie: 43069W sumie: Specyfikacja mocy przył czeniowej: W/m² = 2.86 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 3

11 ZSTiO Nr 1 bud "A" ZSTiObudA.dlx Pracownia Projektowa i Realizacji Inwestycji "AJAKA" in. JANUSZ KARSKI ul.gen. Władysława Andersa 38 lok BIAŁYSTOK Edytor "AJAKA" Telefon faks biuro@ajaka.pl Korytarz parter / Podsumowanie 6.03 m Wysoko pomieszczenia: m, Wysoko monta u: m, Współczynnik konserwacji: m Warto ci Lux, Skala 1:416 Powierzchnia ρ [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Płaszczyzna pracy: Wysoko : Siatka: Margines: m 128 x 32 Punkty m Wykaz opraw Nr. Ilo Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 11 ESSYSTEM SR 236.P-A EVG (1.000) W sumie: W sumie: Specyfikacja mocy przył czeniowej: 5.89 W/m² = 4.93 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 4

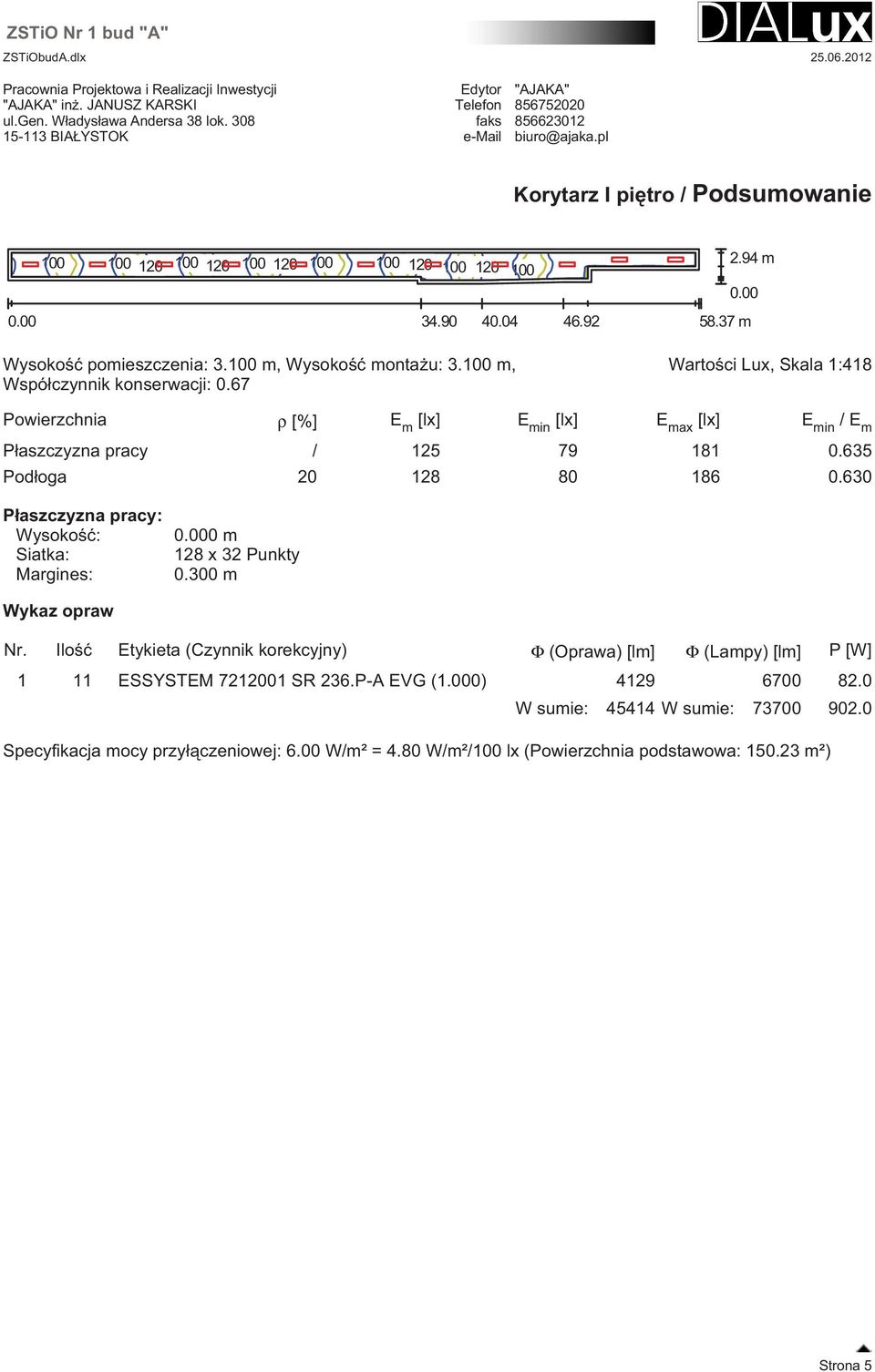

12 ZSTiO Nr 1 bud "A" ZSTiObudA.dlx Pracownia Projektowa i Realizacji Inwestycji "AJAKA" in. JANUSZ KARSKI ul.gen. Władysława Andersa 38 lok BIAŁYSTOK Edytor "AJAKA" Telefon faks biuro@ajaka.pl Korytarz I pi tro / Podsumowanie Wysoko pomieszczenia: m, Wysoko monta u: m, Współczynnik konserwacji: m m Warto ci Lux, Skala 1:418 Powierzchnia ρ [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Płaszczyzna pracy: Wysoko : Siatka: Margines: m 128 x 32 Punkty m Wykaz opraw Nr. Ilo Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 11 ESSYSTEM SR 236.P-A EVG (1.000) W sumie: W sumie: Specyfikacja mocy przył czeniowej: 6.00 W/m² = 4.80 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 5
