1 AJAKA Janusz Karski PRACOWNIA PROJEKTOWA I REALIZACJI INWESTYCJI Białystok ul. Gen. Władysława Andersa 38 lok. 308, tel. (0-85) , fax. (0-85) , . biuro@ajaka.pl NIP REGON konto PKO BP S.A. II O/B-stok PROJEKT WYKONAWCZY PRZEBUDOWY II PIĘTRA NOWEGO SEGMENTU DYDAKTYCZNEGO PRZY ZESPOLE SZKÓŁ TECHNICZNYCH I OGÓLNOKSZTAŁCĄCYCH W PRUSZKOWIE PRZY UL. GOMULIŃSKIEGO 2 TOM 3 INSTALACJE ELEKTRYCZNE I TELETECHNICZNE OBIEKT: ZESPÓŁ SZKÓŁ TECHNICZNYCH I OGÓLNOKSZTAŁCZĄCYCH ADRES: Pruszków, ul. Gomulińskiego 2 INWESTOR: PORADNIA PSYCHOLOGICZNO-PEDAGOGICZNA Pruszków ul. Al. Wojska Polskiego 20 AUTOR: inż. Janusz Karski nr. upr. BŁ-424/74 mgr inż. Karol Citkowski mgr inż. Sylwester Bukłaho WSPÓŁPRACA: mgr inż. Szymon Mikołajczyk mgr inż. Jarosław Karski Białystok, czerwiec 2011

2 PROJEKT WYKONAWCZY Przebudowy II piętra nowego segmentu dydaktycznego przy ZSTiO w Pruszkowie, ul.gomulińskiego 2 NA SIEDZIBĘ PORADNI PSYCHOLOGICZNO-PEDAGOGICZNEJ ZAWARTOŚĆ OPRACOWANIA I CZĘŚĆ OPISOWA 1. Opis techniczny 2. Obliczenia natężenia oświetlenia II CZĘŚĆ RYSUNKOWA L.p. Temat rysunku Skala Nr. rys. 1 Schemat rozdzielnicy T31 E1 2 Schemat i widok rozdzielnicy gniazd DATA T31D E2 3 Schemat blokowy instalacji teletechnicznych i widok PD E3 4 Schemat blokowy instalacji przyzywowej wc niepełnospra. E4 5 Instalacje elektryczne rzut piętra II inst. ośw. 1:100 E5 Instalacje elektryczne rzut piętra II inst. gniazd 1:100 E6 2

3 PROJEKT WYKONAWCZY Przebudowy II piętra nowego segmentu dydaktycznego przy ZSTiO w Pruszkowie, ul.gomulińskiego 2 NA SIEDZIBĘ PORADNI PSYCHOLOGICZNO-PEDAGOGICZNEJ OŚWIADCZENIE Na podstawie art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2000 r. Nr 106, poz z późniejszymi zmianami) OŚWIADCZAM, że projekt wykonawczy instalacji elektrycznych i teletechnicznych przebudowy II piętra nowego segmentu dydaktycznego przy ZSTiO w Pruszkowie (nazwa, rodzaj i adres zamierzenia budowlanego) technicznej. został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy Projektant : inż. Janusz Karski (pieczęć i podpis) 3

4 PROJEKT WYKONAWCZY Przebudowy II piętra nowego segmentu dydaktycznego przy ZSTiO w Pruszkowie, ul.gomulińskiego 2 NA SIEDZIBĘ PORADNI PSYCHOLOGICZNO-PEDAGOGICZNEJ INFORMACJA TECHNICZNA I. Dane ogólne Budynek murowany piętrowy, podpiwniczony Klatka schodowa wewnętrzna Istniejący odbiorca energii elektrycznej moc zamówienia 80kW Układ pomiarowy półpośredni Zasilanie tablicy piętrowej T31 istniejące 4

5 PROJEKT WYKONAWCZY Przebudowy II piętra nowego segmentu dydaktycznego przy ZSTiO w Pruszkowie, ul.gomulińskiego 2 NA SIEDZIBĘ PORADNI PSYCHOLOGICZNO-PEDAGOGICZNEJ OPIS TECHNICZNY do projektu wykonawczego w zakresie wewnętrznych instalacji elektrycznych i teletechnicznych w budynku ZSTiO w Pruszkowie. 1. Podstawa opracowania 1.1 Uzgodniona koncepcja architektoniczna 1.2 Uzgodnienia międzybranżowe i projekty branżowe (sanitarne) 1.3 Obowiązujące przepisy i normy 2. Przedmiot opracowania Przedmiotem opracowania są wewnętrzne instalacje elektryczne i słaboprądowe. 3. Wewnętrzne linie zasilające WLZ ty zasilające tablice piętrowe istniejące. 4. Tablice rozdzielcze i bezpiecznikowe 4.1 Tablica piętrowa T31 Tablica piętrowa T31 istniejąca. W tablicy zostało zaprojektowane zasilanie tablicy T31D jako wkładki topikowe 20A w gniazdach typu R303. Rozdzielni głównej należy zmienić zabezpieczenie rozdzielnicy T31 na 32A. Zabezpieczenia obwodów PEL stanowią wyłączniki modułowe nadprądowe. Chronią one instalację odbiorcy przed przeciążeniami i zwarciami. Instalacja wewnętrzna pracuje w układzie TT. Ochronę p/porażeniową realizuję jako szybkie wyłączenie zasilania u odbiorcy. Dodatkową ochronę stanowią wyłączniki różnicowoprądowe w systemie TT. 4.2 Tablica gniazd DATA T31D Tablicą T31D piętrowe zmontować jako tablicę bezpiecznikową w oparciu o typowe skrzynki wnękowe. Montowana będzie obok istniejącej T31, jak to pokazano na rysunkach projektu. Górną krawędź tablicy zabudować linii z górną krawędzią sąsiadującej T31. Schemat ideowy rozdzielni pokazano na rys. projektu. Rozdzielnie piętrowe wyposażyć w pełne drzwiczki z zamkiem patentowym. Ochronę przepięciową T31D z względu małą odległość na stanowi ochronnik przepięciowy klasy II w zamontowany T31. 5

6 PROJEKT WYKONAWCZY Przebudowy II piętra nowego segmentu dydaktycznego przy ZSTiO w Pruszkowie, ul.gomulińskiego 2 NA SIEDZIBĘ PORADNI PSYCHOLOGICZNO-PEDAGOGICZNEJ 5. Instalacje elektryczne wewnętrzne Projektowane instalacje 1 i 3 fazowe wykonać jako p/t, przewodami kabelkowymi okrągłymi i płaskimi z izolacją na 750V. Instalację 1 fazową wykonać przewodami 3 żyłowymi. Instalację 3 fazową przewodami 5 cio żyłowymi. Pozostałe elementy techniczne jak na rys. proj. 5.1 Obwody 1 fazowe W obwodach 1 fazowych oświetleniowych instalować przewody typu YDYp 3x1,5 mm 2 /750V oraz YDYp 4x1,5 mm 2 /750V. Zabezpieczenie stanowią wyłączniki nadprądowe typu S301/B10. Przewiduję montaż osprzętu instalacyjnego p/t. Osprzęt istniejący z demontażu, jak i nowy. Typ, model oraz standard należy ustalić z inwestorem przed montażem Do oświetlenia pomieszczeń projektuję oprawy świetlówkowe. Do oświetlenia pomieszczeń należy wykorzystać istniejące oprawy z demontażu i uzupełnienie ilości o nowe. W strefach komunikacyjnych (korytarze) montować oprawy ośw. awaryjnego ewakuacyjnego. Oprawy te będą wyposażone w moduły zasilania awaryjnego o czasie podtrzymania 2h. Natężenie oświetlenia dobrano wg. PN-EN Wg. wytycznych inwestora w pomieszczeniach w których, przyjmują w poradni psycholodzy i pedagodzy w minimalnym zakresie korzystają z komputera (czas pracy na komputerze jest mniejszy od 2 godzin) natężenie oświetlenia projektuję na poziomie 300lx. W pomieszczeniach dyrekcji, wicedyrekcji i sekretariacie zastosować doświetlenie miejscowe w postaci lampek na biurkowych. Obwody gn. wtykowych zabezpieczać wyłącznikami nadprądowymi typu S301/B16. Obwody technologiczne wyposażyć w wyłączniki nadprądowe typu B16. Główne ciągi gniazd wtykowych wykonane będą przewodem YDYp 3x2,5 mm 2 /750V. Dopuszczam aby odgałęzienia między puszką rozgałęźną a gniazdem wtykowym były wykonane przewodem YDYp 3x1,5 mm 2 /750V. 5.2 Obwody 3 fazowe Wytypowane odbiory i pomieszczenia w których będą montowane odbiorniki 3 fazowe zasilić przewodami 5 cio żyłowymi. Typy przewodów i zabezpieczenia dobrane zostaną na etapie projektu wykonawczego. 6

7 PROJEKT WYKONAWCZY Przebudowy II piętra nowego segmentu dydaktycznego przy ZSTiO w Pruszkowie, ul.gomulińskiego 2 NA SIEDZIBĘ PORADNI PSYCHOLOGICZNO-PEDAGOGICZNEJ 6. Instalacje teletechniczne 6.1 Instalacja strukturalna W miejscu jak to pokazano na rys. projektu, w sekretariacie, zlokalizowany będzie PD (punkt dystrybucji), który będzie obsługiwał pomieszczenia poradni. Projektowaną instalację strukturalną wykonać przewodami UTP 4x2x 0,5 kat. 5e. Przewody układać w rurkach instalacyjnych elastycznych ICTA 3422 Ø16 pod tynkiem. W pomieszczeniach zakończyć gniazdami p.t. 2xRJ 45 kat. 5e. Gniazda te zintegrować z gniazdami typu DATA i gniazdem elektrycznym. Wszystkie przewody doprowadzić do w szafy dystrybucyjnej.. Instalacja będzie prowadzona w rurkach instalacyjnych w ścianie p/t. System okablowania strukturalnego w sekretariacie i pokojach dyrekcji obsługiwał będzie instalację komputerową oraz telefoniczną(jedno gniazdo strukturalną, drugie telefoniczną). Do pozostałych pokoi poradni będzie doprowadzone okablowanie YTKSY 2x2x0,5 na potrzeby telefonów wewnętrznych. W pomieszczeniach tych zakończyć gniazdami p.t. RJ12. Gniazda te zintegrować z gniazdem elektrycznym. Wszystkie przewody doprowadzić do w szafy dystrybucyjnej. Instalacja będzie prowadzona w ścianie p/t. Okablowanie poziome zakończyć w szafie panelami krosowymi kat. 5+. W PD zainstalować panel 24xRJ45, Zainstalować router, centralkę telefoniczną, panele zasilające, wentylacyjne oraz organizatory kabli. Przyłącze telefoniczne i internetowe leży w kwestii inwestora. 6.2 System przyzywowy w WC niepełnosprawnych Instalację zaprojektowano w oparciu o system firmy ENSTO. W pomieszczeniach WC niepełnosprawnych montować przyciski pociągowe ze sznurkiem w okolicy miski ustępowej. Prze drzwiach wejściowych zainstalować kasowniki oraz na drzwiami od strony komunikacji lampki z buczkiem. Zasilanie systemu z transformatora 230/24 VAC zlokalizowanego w puszcze p/t obok lampki z buczkiem. Instalację wykonać jako podtynkową. Typy i przekroje przewodów pokazano na rys. projektu. 7

8 PROJEKT WYKONAWCZY Przebudowy II piętra nowego segmentu dydaktycznego przy ZSTiO w Pruszkowie, ul.gomulińskiego 2 NA SIEDZIBĘ PORADNI PSYCHOLOGICZNO-PEDAGOGICZNEJ Uwagi końcowe Natężenie oświetlenia dobrano wg. PN-EN Schemat połączeń, bilanse mocy, sposoby wykonania i użytkowania instalacji realizowane będą zgodnie z P.B.U.E. oraz obowiązującymi normatywami. obliczenia natężenia oświetlenia i dobór opraw oświetleniowych wykonano przy pomocy programu DIALUX z wykorzystaniem opraw i źródeł światła jak z projektu budowlano-wykonawczego w zakresie instalacji elektrycznych i teletechnicznych z kwietnia W realizacji dopuszcza się stosowanie opraw innych firm jednak o parametrach technicznych równoważnych z projektowanymi. Literatura 1. Zestaw arkuszy norm PN-IEC Instalacje elektryczne w obiektach budowlanych 2. Instalacje Elektryczne Warunki techniczne z komentarzami, Wymagania odbioru i eksploatacji. Przepisy prawne i normy wyd. COBO PROFIL, 1997r. 3. Brunon Lejdy Instalacje elektryczne w obiektach budowlanych, WNT Warszawa, wyd. I, 2003r. 4. Henryk Markiewicz Instalacje elektryczne, WNT Warszawa, wyd. V, 2003r. 5. Henryk Markiewicz Bezpieczeństwo w elektroenergetyce zagadnienia wybrane WNT Warszawa, wyd. II, 2002r. 6. Andrzej Sowa Ochrona odgromowa i przepięciowa, KONTEKST, Kraków, 1997r. 7. Polska Norma, PN-EN :2004 Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1: Miejsca pracy we wnętrzach. PKN, Warszawa

9 Poradnia Pruszków Edytor Telefon faks Spis treści Poradnia Pruszków Spis treści 1 Lista opraw 2 II/8/1- pokój poradni Podsumowanie 3 II/7/1- pokój poradni Podsumowanie 4 II/7/2- pokój poradni Podsumowanie 5 II/7/3 - pokój poradni Podsumowanie 6 II/9/3 - pokój poradni Podsumowanie 7 II/10/1 - sekretariat Podsumowanie 8 II/10/2 Podsumowanie 9 II/10/3 Podsumowanie 10 II/6/4 - komunikacja Podsumowanie 11 II/8/4 - komunikacja Podsumowanie 12 II/1/1 - sala zajęć grupowych Podsumowanie 13 Strona 1

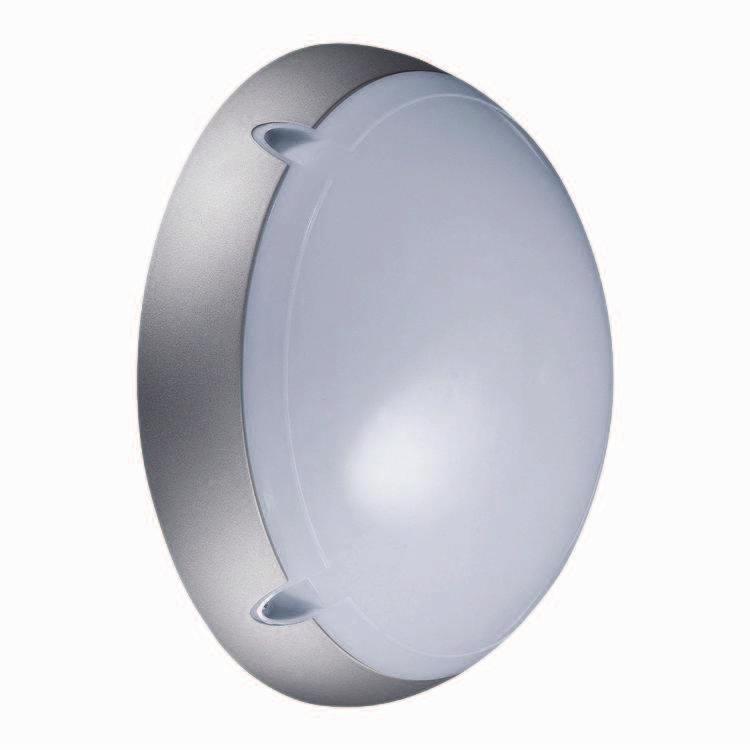

10 Poradnia Pruszków Edytor Telefon faks Poradnia Pruszków / Lista opraw 3 Ilość Philips FWG200 2xPL-C/2P18W Numer artykułu: Strumień świetlny opraw: 2 lm Moc opraw: 50.6 W Klasyfikacja oświetleń CIE: 94 Kod Flux CIE: Wyposażenie: 2 x PL-C/2P18W/840 (Czynnik korekcyjny 1.000). 23 Ilość Philips TCS160 2xTL-D36W HFP C5 Numer artykułu: Strumień świetlny opraw: 6700 lm Moc opraw: 72.0 W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 2 x TL-D36W/840 (Czynnik korekcyjny 1.000). 2 Ilość Philips TCS160 2xTL-D58W HFP C5 Numer artykułu: Strumień świetlny opraw: 10 lm Moc opraw: W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 2 x TL-D58W/840 (Czynnik korekcyjny 1.000). 5 Ilość Plexiform Swiatlo System LATTE 2x18W Numer artykułu: Strumień świetlny opraw: 2700 lm Moc opraw: 45.2 W Klasyfikacja oświetleń CIE: 88 Kod Flux CIE: Wyposażenie: 2 x L18W/830 (Czynnik korekcyjny 1.000). Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Strona 2

11 Poradnia Pruszków Edytor Telefon faks II/8/1- pokój poradni / Podsumowanie 3.51 m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:57 Powierzchnia! [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (5) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 64 x 32 Punkty 0. m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 3 Philips TCS160 2xTL-D36W HFP C5 (1.000) W sumie: Specyfikacja mocy przyłączeniowej: 8.21 W/m² = 2.37 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 3

12 Poradnia Pruszków Edytor Telefon faks II/7/1- pokój poradni / Podsumowanie 4.71 m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:61 Powierzchnia! [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 32 Punkty 0. m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 2 Philips TCS160 2xTL-D36W HFP C5 (1.000) W sumie: Specyfikacja mocy przyłączeniowej: 9.75 W/m² = 2.77 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 4

13 Poradnia Pruszków Edytor Telefon faks II/7/2- pokój poradni / Podsumowanie 4.72 m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:61 Powierzchnia! [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 16 Punkty 0. m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 2 Philips TCS160 2xTL-D36W HFP C5 (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 2.87 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 5

14 Poradnia Pruszków Edytor Telefon faks II/7/3 - pokój poradni / Podsumowanie 6.07 m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:78 Powierzchnia! [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 16 Punkty 0. m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 3 Philips TCS160 2xTL-D36W HFP C5 (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 2.68 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 6

15 Poradnia Pruszków Edytor Telefon faks II/9/3 - pokój poradni / Podsumowanie 4.34 m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:56 Powierzchnia! [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 16 Punkty 0. m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 3 Philips TCS160 2xTL-D36W HFP C5 (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 2.68 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 7

16 Poradnia Pruszków Edytor Telefon faks II/10/1 - sekretariat / Podsumowanie 6.86 m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:89 Powierzchnia! [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (9) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 64 x 64 Punkty 0. m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 3 Philips FWG200 2xPL-C/2P18W (1.000) Philips TCS160 2xTL-D58W HFP C5 (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 3.54 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 8

17 Poradnia Pruszków Edytor Telefon faks II/10/2 / Podsumowanie 3.83 m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: m Wartości Lux, Skala 1:50 Powierzchnia! [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (6) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 64 Punkty 0. m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 3 Philips TCS160 2xTL-D36W HFP C5 (1.000) W sumie: Specyfikacja mocy przyłączeniowej: 9.15 W/m² = 2.58 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 9

18 Poradnia Pruszków Edytor Telefon faks II/10/3 / Podsumowanie 3.86 m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:50 Powierzchnia! [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (5) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 16 Punkty 0. m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 2 Philips TCS160 2xTL-D36W HFP C5 (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 2.89 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 10

19 Poradnia Pruszków Edytor Telefon faks II/6/4 - komunikacja / Podsumowanie m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:44 Powierzchnia! [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: 0 m 32 x 8 Punkty 0 m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 3 Plexiform Swiatlo System LATTE 2x18W (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = W/m²/100 lx (Powierzchnia podstawowa: 7.50 m²) Strona 11

20 Poradnia Pruszków Edytor Telefon faks II/8/4 - komunikacja / Podsumowanie 4.61 m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:60 Powierzchnia! [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: 0 m 32 x 8 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 2 Plexiform Swiatlo System LATTE 2x18W (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = W/m²/100 lx (Powierzchnia podstawowa: 5.51 m²) Strona 12

21 Poradnia Pruszków Edytor Telefon faks II/1/1 - sala zajęć grupowych / Podsumowanie m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:80 Powierzchnia! [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (6) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 32 Punkty 0. m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 5 Philips TCS160 2xTL-D36W HFP C5 (1.000) W sumie: 30.0 Specyfikacja mocy przyłączeniowej: 8.18 W/m² = 2.28 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 13
