Oświetlenie pomieszczeń węzła - obliczenia

Transkrypt

1 Nazwa inwestycji: RE PIOTRKÓW - PRZEBUDOWA WĘZŁA CIEPLNEGO Adres inwestycji: PIOTRKÓW TRYB., ul. NARUTOWICZA 35, dz. nr 138, obręb 22 Inwestor: PGE DYSTRYBUCJA S.A. ODDZIAŁ ŁÓDŹ-TEREN Adres Inwestora: ŁÓDŹ, ul. TUWIMA 58 Data: Edytor: mgr inż. Jerzy Toczyński

2 Spis treści Oświetlenie pomieszczeń węzła - obliczenia Strona tytułowa projektu 1 Spis treści 2 AGA LIGHT S.A. NPC135I65 NEPTUN PC T5 1x35W IP65 Karta danych oprawy 3 AGA LIGHT TROLL AM218TCLPCG9 Ametyst 2x18W Karta danych oprawy 4 AGA LIGHT S.A. NPC235I65 NEPTUN PC T5 2x35W IP65 Karta danych oprawy 5 Pomieszczenie 1 Podsumowanie 6 Oprawy (plan rozmieszczenia) 7 Pomieszczenie 2 Podsumowanie 8 Oprawy (plan rozmieszczenia) 9 Pomieszczenie 3 Podsumowanie 10 Oprawy (plan rozmieszczenia) 11 Pomieszczenie 4 Podsumowanie 12 Oprawy (plan rozmieszczenia) 13 Oświetlenie ewakuacyjne - Pomieszczenie 4 Oprawy (plan rozmieszczenia) 14 Sceny świetlne oświetlenie ewakuacyjne Podsumowanie 15 Strona 2

3 AGA LIGHT S.A. NPC135I65 NEPTUN PC T5 1x35W IP65 / Karta danych oprawy Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Wylot światła 1: Klasyfikacja oświetleń CIE: 88 Kod Flux CIE: Wylot światła 1: Strona 3

4 AGA LIGHT TROLL AM218TCLPCG9 Ametyst 2x18W / Karta danych oprawy Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Wylot światła 1: Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wylot światła 1: Strona 4

5 AGA LIGHT S.A. NPC235I65 NEPTUN PC T5 2x35W IP65 / Karta danych oprawy Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Wylot światła 1: Klasyfikacja oświetleń CIE: 92 Kod Flux CIE: Wylot światła 1: Strona 5

6 Pomieszczenie 1 / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.77 Wartości Lux, Skala 1:45 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufity (2) / Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 32 Punkty m Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 1 AGA LIGHT S.A. NPC235I65 NEPTUN PC T5 2x35W IP65 (1.000) W sumie: 4019 W sumie: Specyfikacja mocy przyłączeniowej: 6.95 W/m² = 2.97 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 6

7 Pomieszczenie 1 / Oprawy (plan rozmieszczenia) Skala 1 : 24 Nr. Ilość Etykieta 1 1 AGA LIGHT S.A. NPC235I65 NEPTUN PC T5 2x35W IP65 Strona 7

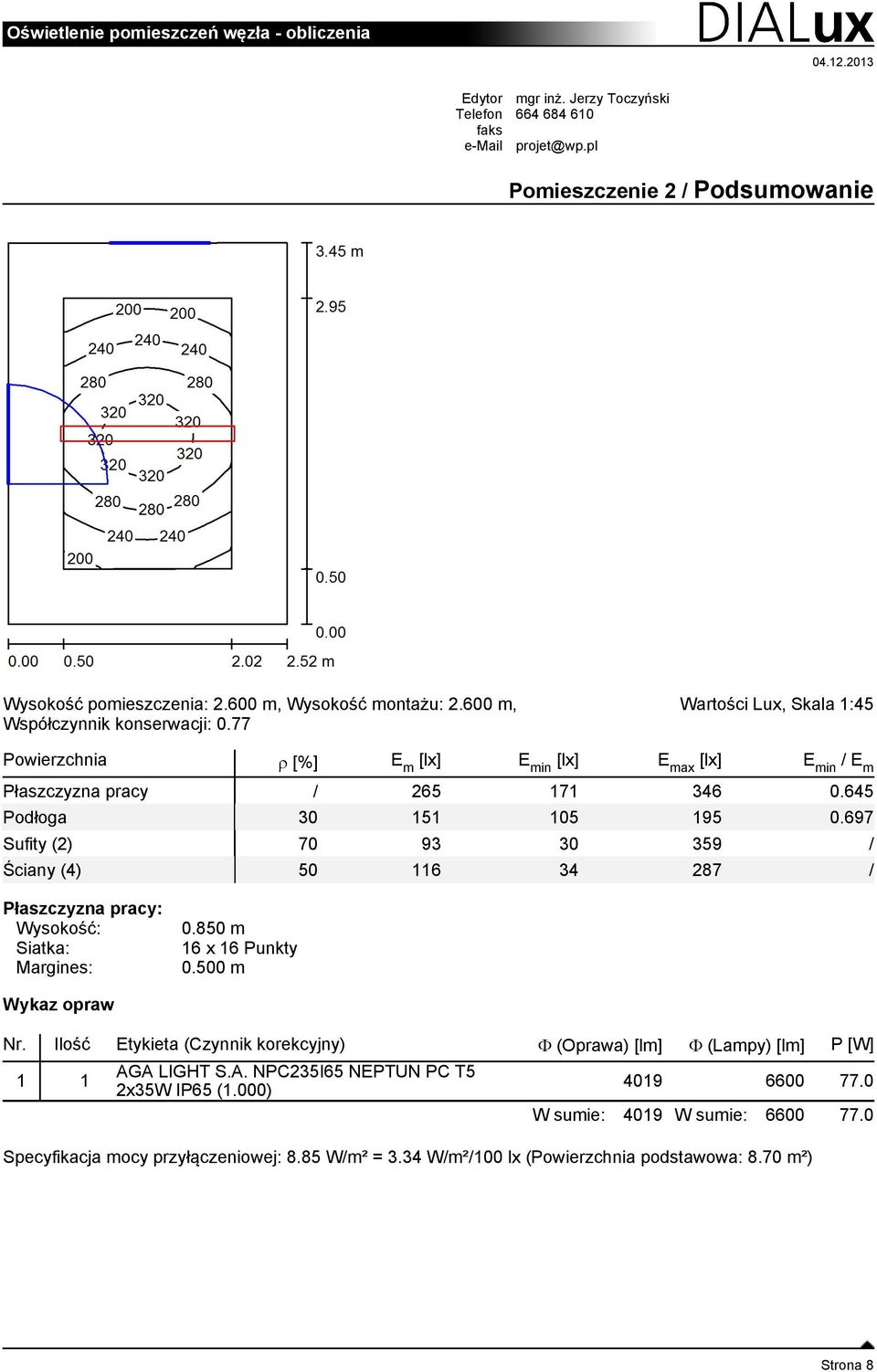

8 Pomieszczenie 2 / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.77 Wartości Lux, Skala 1:45 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufity (2) / Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 16 x 16 Punkty m Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 1 AGA LIGHT S.A. NPC235I65 NEPTUN PC T5 2x35W IP65 (1.000) W sumie: 4019 W sumie: Specyfikacja mocy przyłączeniowej: 8.85 W/m² = 3.34 W/m²/100 lx (Powierzchnia podstawowa: 8.70 m²) Strona 8

9 Pomieszczenie 2 / Oprawy (plan rozmieszczenia) Skala 1 : 24 Nr. Ilość Etykieta 1 1 AGA LIGHT S.A. NPC235I65 NEPTUN PC T5 2x35W IP65 Strona 9

10 Pomieszczenie 3 / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.77 Wartości Lux, Skala 1:80 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufity (11) / Ściany (6) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 64 x 64 Punkty m Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] AGA LIGHT S.A. NPC135I65 NEPTUN PC T5 1x35W IP65 (1.000) AGA LIGHT TROLL AM218TCLPCG9 Ametyst 2x18W (1.000) W sumie: 11540W sumie: Specyfikacja mocy przyłączeniowej: 7.74 W/m² = 3.15 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 10

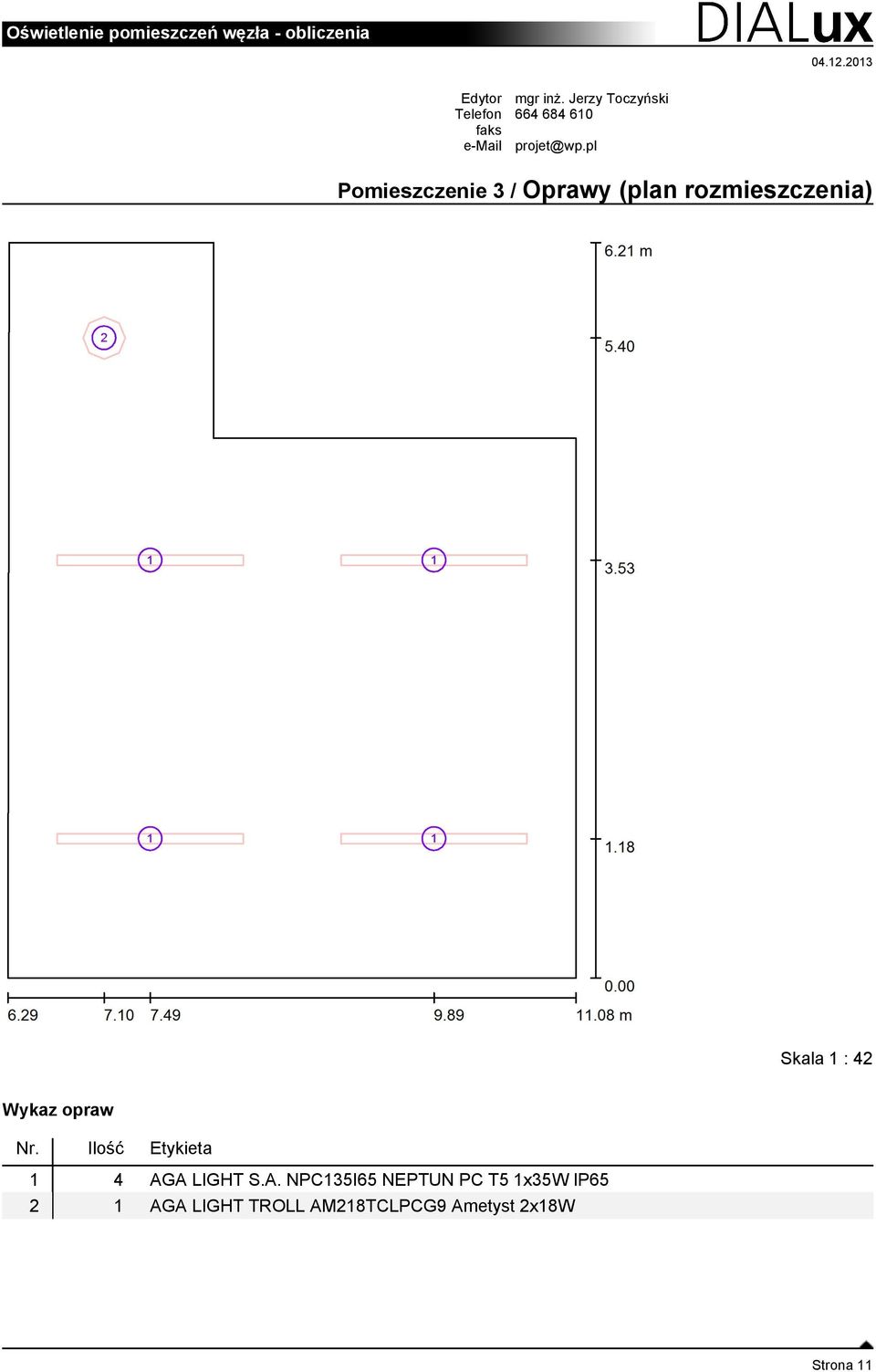

11 Pomieszczenie 3 / Oprawy (plan rozmieszczenia) Skala 1 : 42 Nr. Ilość Etykieta 1 4 AGA LIGHT S.A. NPC135I65 NEPTUN PC T5 1x35W IP AGA LIGHT TROLL AM218TCLPCG9 Ametyst 2x18W Strona 11

12 Pomieszczenie 4 / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.77 Wartości Lux, Skala 1:114 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufity (17) / Ściany (8) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 32 Punkty m Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 4 AGA LIGHT S.A. NPC235I65 NEPTUN PC T5 2x35W IP65 (1.000) W sumie: 16076W sumie: Specyfikacja mocy przyłączeniowej: 6.49 W/m² = 4.06 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 12

13 Pomieszczenie 4 / Oprawy (plan rozmieszczenia) Skala 1 : 60 Nr. Ilość Etykieta 1 4 AGA LIGHT S.A. NPC235I65 NEPTUN PC T5 2x35W IP65 Strona 13

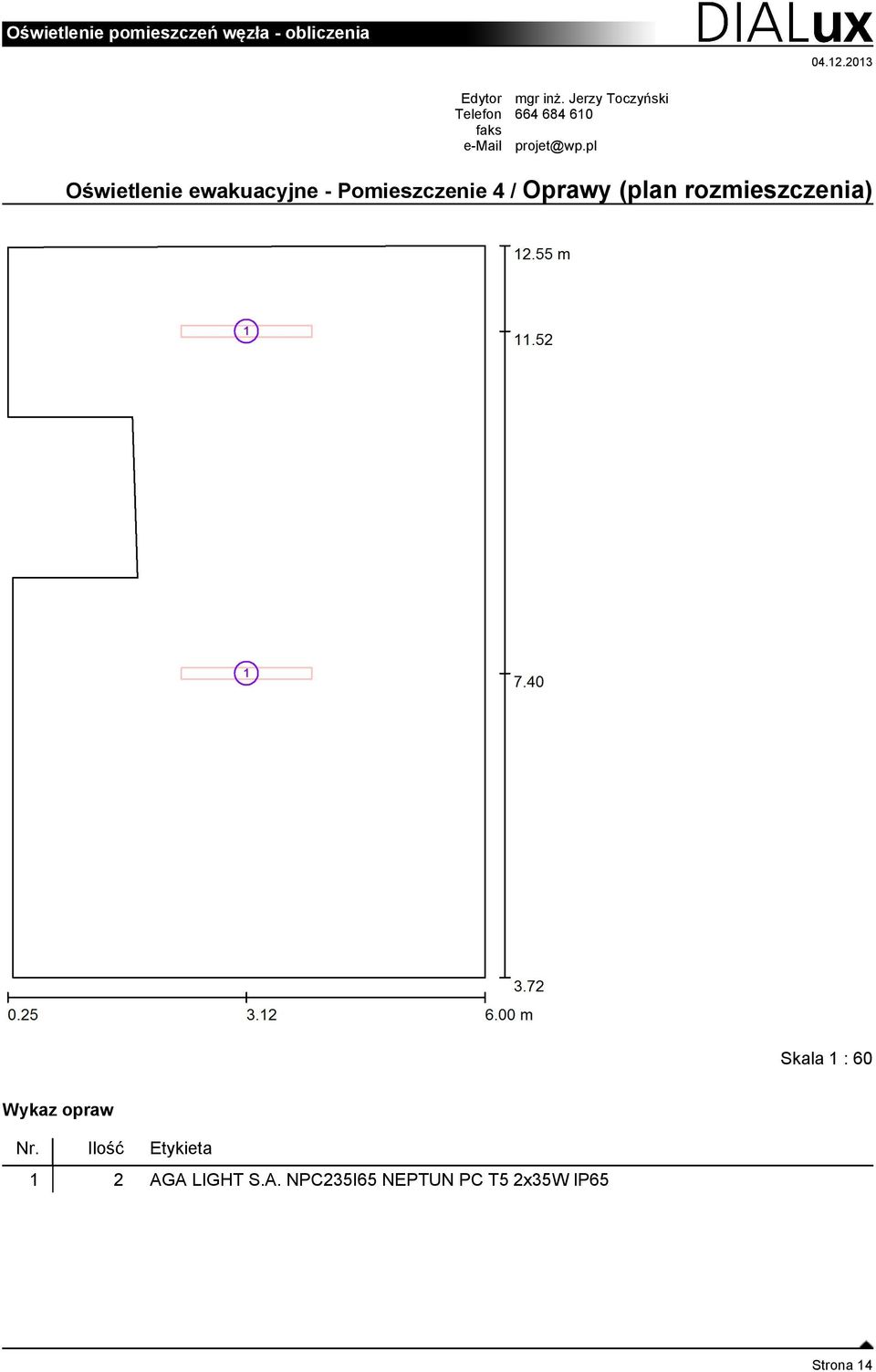

14 Oświetlenie ewakuacyjne - Pomieszczenie 4 / Oprawy (plan rozmieszczenia) Skala 1 : 60 Nr. Ilość Etykieta 1 2 AGA LIGHT S.A. NPC235I65 NEPTUN PC T5 2x35W IP65 Strona 14

15 Oświetlenie ewakuacyjne - Pomieszczenie 4 / oświetlenie ewakuacyjne / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.77 Wartości Lux, Skala 1:114 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufity (17) / Ściany (8) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 32 Punkty m Nr. Ilość Etykieta (Czynnik korekcyjny) (Oprawa) [lm] (Lampy) [lm] P [W] 1 2 AGA LIGHT S.A. NPC235I65 NEPTUN PC T5 2x35W IP65 (1.000) W sumie: 8038W sumie: Specyfikacja mocy przyłączeniowej: 3.25 W/m² = W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 15
