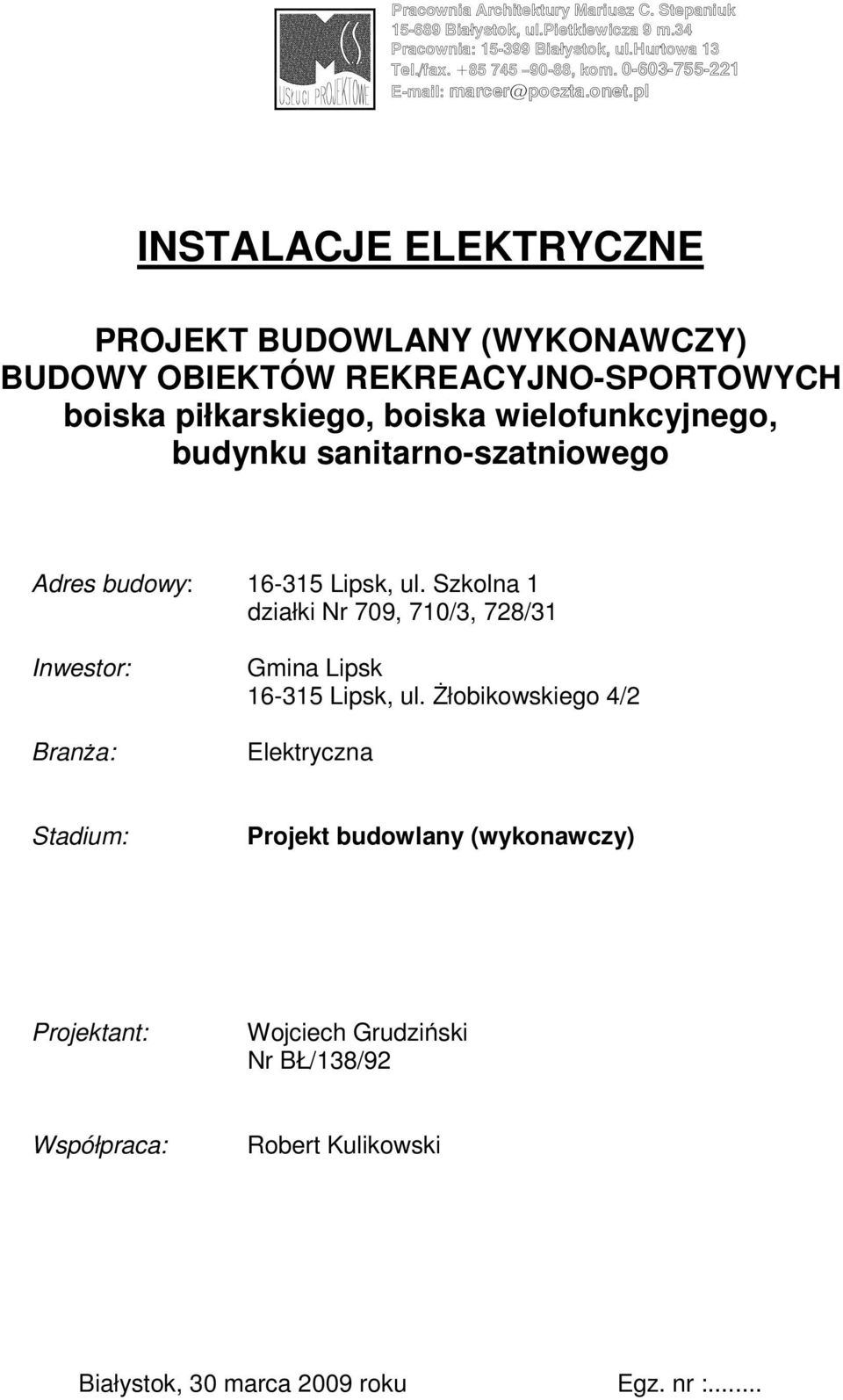

1 ! "#$ % #!& # '!()* +,$ -. "..#,// 0"!% "1! INSTALACJE ELEKTRYCZNE PROJEKT BUDOWLANY (WYKONAWCZY) BUDOWY OBIEKTÓW REKREACYJNO-SPORTOWYCH boiska piłkarskiego, boiska wielofunkcyjnego, budynku sanitarno-szatniowego Adres budowy: Lipsk, ul. Szkolna 1 działki Nr 709, 710/3, 728/31 Inwestor: Brana: Gmina Lipsk Lipsk, ul. łobikowskiego 4/2 Elektryczna Stadium: Projekt budowlany (wykonawczy) Projektant: Wojciech Grudziski Nr BŁ/138/92 Współpraca: Robert Kulikowski Białystok, 30 marca 2009 roku Egz. nr :...

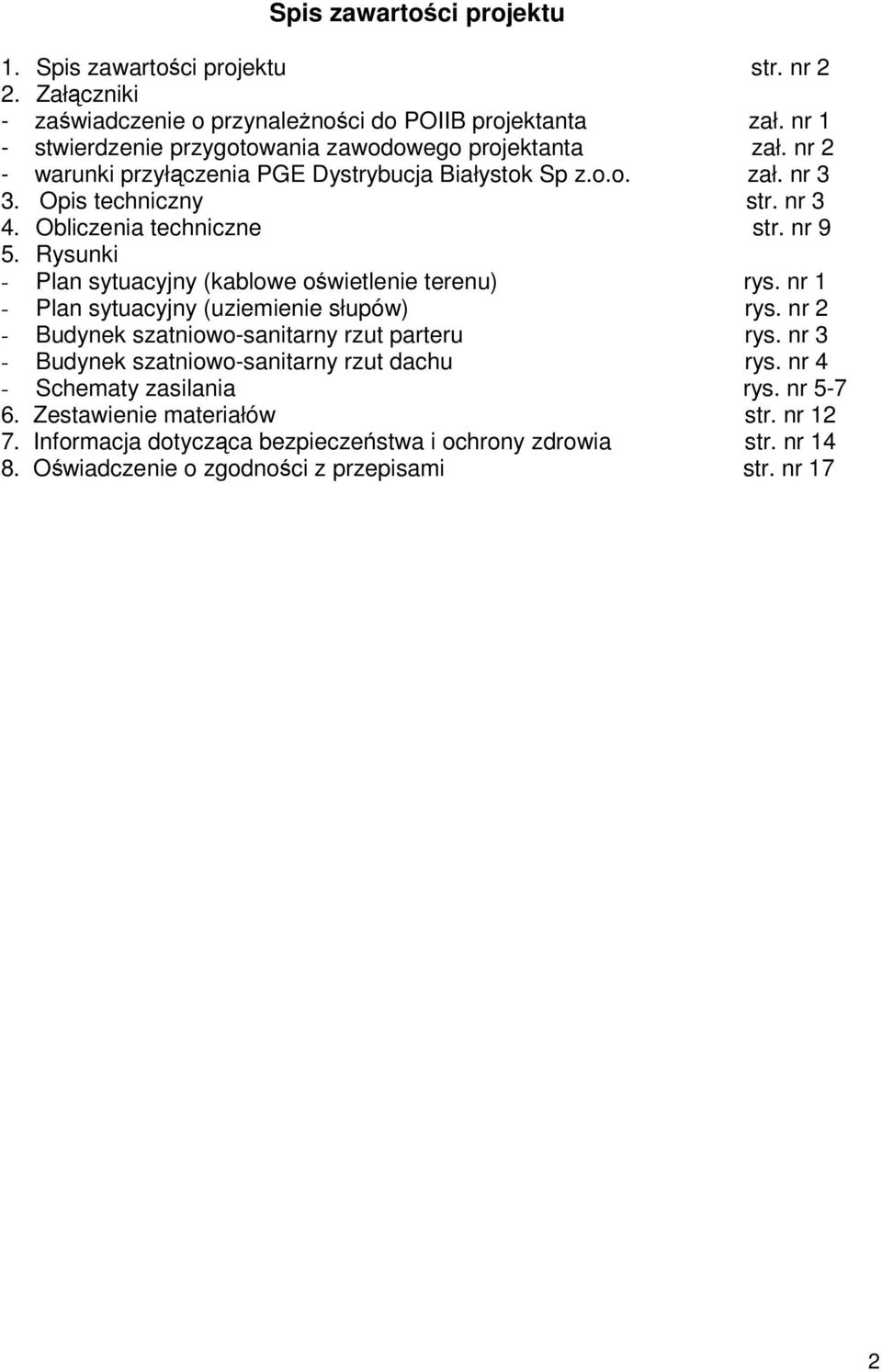

2 Spis zawartoci projektu 1. Spis zawartoci projektu str. nr 2 2. Załczniki - zawiadczenie o przynalenoci do POIIB projektanta zał. nr 1 - stwierdzenie przygotowania zawodowego projektanta zał. nr 2 - warunki przyłczenia PGE Dystrybucja Białystok Sp z.o.o. zał. nr 3 3. Opis techniczny str. nr 3 4. Obliczenia techniczne str. nr 9 5. Rysunki - Plan sytuacyjny (kablowe owietlenie terenu) rys. nr 1 - Plan sytuacyjny (uziemienie słupów) rys. nr 2 - Budynek szatniowo-sanitarny rzut parteru rys. nr 3 - Budynek szatniowo-sanitarny rzut dachu rys. nr 4 - Schematy zasilania rys. nr Zestawienie materiałów str. nr Informacja dotyczca bezpieczestwa i ochrony zdrowia str. nr Owiadczenie o zgodnoci z przepisami str. nr 17 2

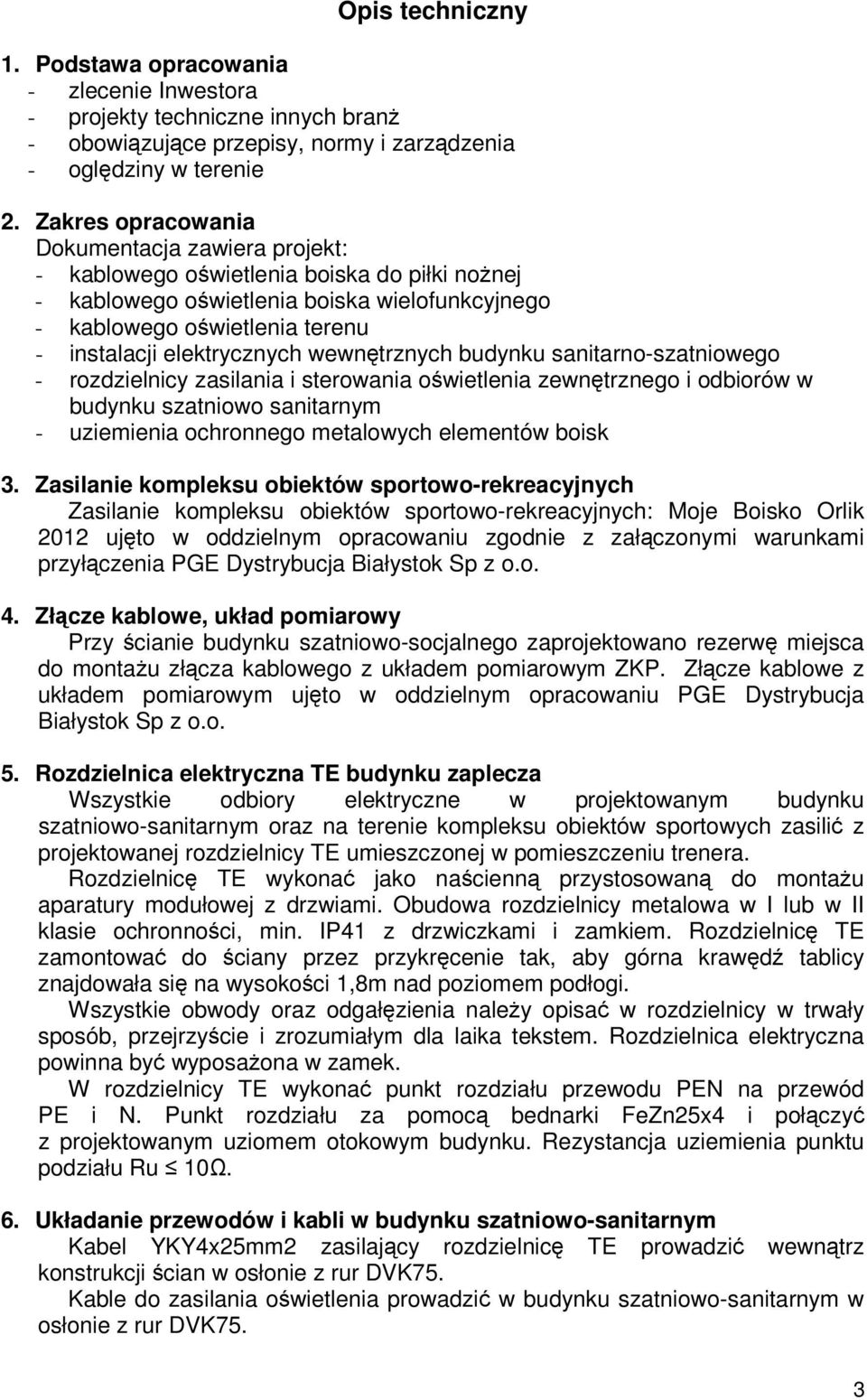

3 Opis techniczny 1. Podstawa opracowania - zlecenie Inwestora - projekty techniczne innych bran - obowizujce przepisy, normy i zarzdzenia - ogldziny w terenie 2. Zakres opracowania Dokumentacja zawiera projekt: - kablowego owietlenia boiska do piłki nonej - kablowego owietlenia boiska wielofunkcyjnego - kablowego owietlenia terenu - instalacji elektrycznych wewntrznych budynku sanitarno-szatniowego - rozdzielnicy zasilania i sterowania owietlenia zewntrznego i odbiorów w budynku szatniowo sanitarnym - uziemienia ochronnego metalowych elementów boisk 3. Zasilanie kompleksu obiektów sportowo-rekreacyjnych Zasilanie kompleksu obiektów sportowo-rekreacyjnych: Moje Boisko Orlik 2012 ujto w oddzielnym opracowaniu zgodnie z załczonymi warunkami przyłczenia PGE Dystrybucja Białystok Sp z o.o. 4. Złcze kablowe, układ pomiarowy Przy cianie budynku szatniowo-socjalnego zaprojektowano rezerw miejsca do montau złcza kablowego z układem pomiarowym ZKP. Złcze kablowe z układem pomiarowym ujto w oddzielnym opracowaniu PGE Dystrybucja Białystok Sp z o.o. 5. Rozdzielnica elektryczna TE budynku zaplecza Wszystkie odbiory elektryczne w projektowanym budynku szatniowo-sanitarnym oraz na terenie kompleksu obiektów sportowych zasili z projektowanej rozdzielnicy TE umieszczonej w pomieszczeniu trenera. Rozdzielnic TE wykona jako nacienn przystosowan do montau aparatury modułowej z drzwiami. Obudowa rozdzielnicy metalowa w I lub w II klasie ochronnoci, min. IP41 z drzwiczkami i zamkiem. Rozdzielnic TE zamontowa do ciany przez przykrcenie tak, aby górna krawd tablicy znajdowała si na wysokoci 1,8m nad poziomem podłogi. Wszystkie obwody oraz odgałzienia naley opisa w rozdzielnicy w trwały sposób, przejrzycie i zrozumiałym dla laika tekstem. Rozdzielnica elektryczna powinna by wyposaona w zamek. W rozdzielnicy TE wykona punkt rozdziału przewodu PEN na przewód PE i N. Punkt rozdziału za pomoc bednarki FeZn25x4 i połczy z projektowanym uziomem otokowym budynku. Rezystancja uziemienia punktu podziału Ru Układanie przewodów i kabli w budynku szatniowo-sanitarnym Kabel YKY4x25mm2 zasilajcy rozdzielnic TE prowadzi wewntrz konstrukcji cian w osłonie z rur DVK75. Kable do zasilania owietlenia prowadzi w budynku szatniowo-sanitarnym w osłonie z rur DVK75. 3

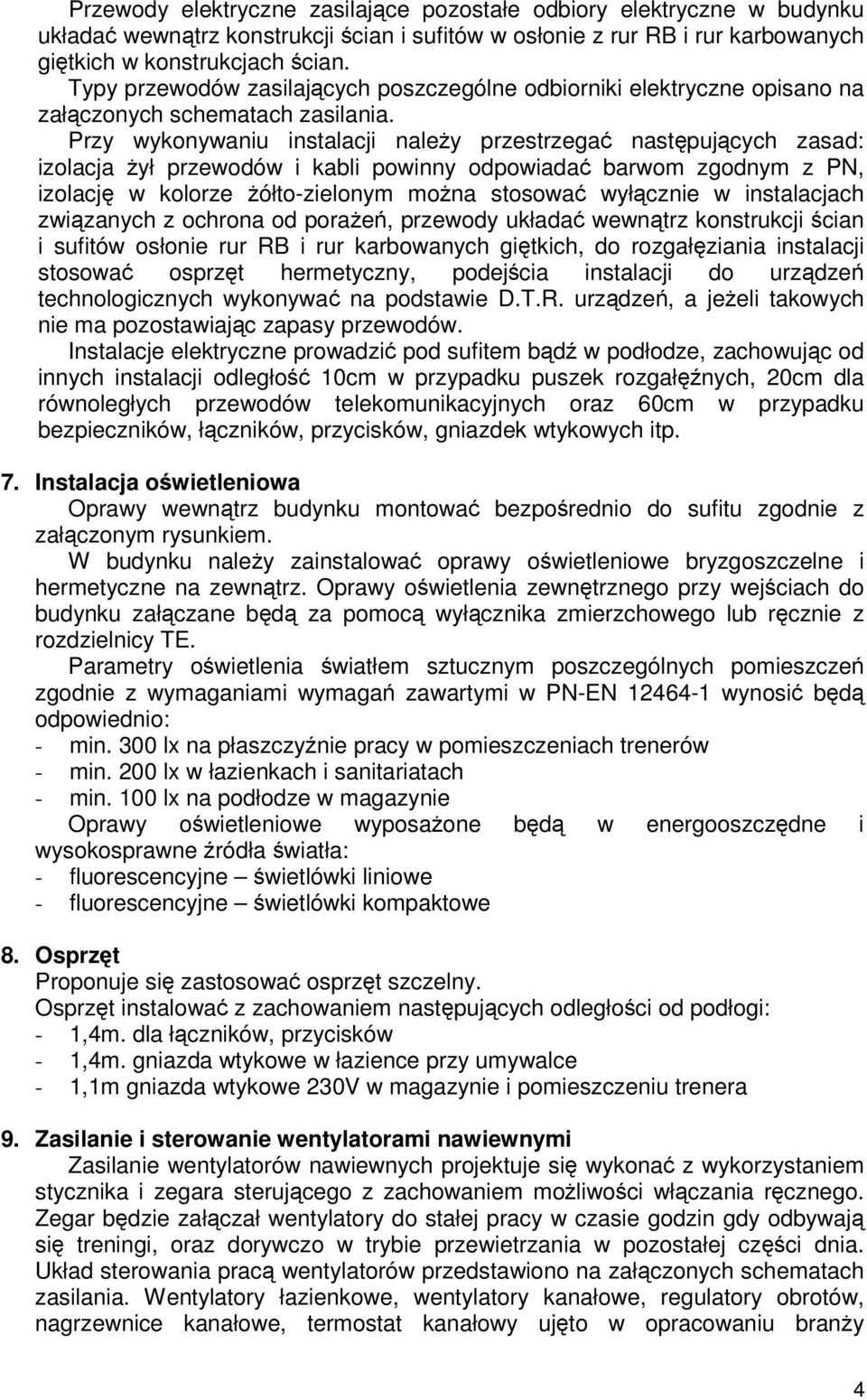

4 Przewody elektryczne zasilajce pozostałe odbiory elektryczne w budynku układa wewntrz konstrukcji cian i sufitów w osłonie z rur RB i rur karbowanych gitkich w konstrukcjach cian. Typy przewodów zasilajcych poszczególne odbiorniki elektryczne opisano na załczonych schematach zasilania. Przy wykonywaniu instalacji naley przestrzega nastpujcych zasad: izolacja ył przewodów i kabli powinny odpowiada barwom zgodnym z PN, izolacj w kolorze ółto-zielonym mona stosowa wyłcznie w instalacjach zwizanych z ochrona od porae, przewody układa wewntrz konstrukcji cian i sufitów osłonie rur RB i rur karbowanych gitkich, do rozgałziania instalacji stosowa osprzt hermetyczny, podejcia instalacji do urzdze technologicznych wykonywa na podstawie D.T.R. urzdze, a jeeli takowych nie ma pozostawiajc zapasy przewodów. Instalacje elektryczne prowadzi pod sufitem bd w podłodze, zachowujc od innych instalacji odległo 10cm w przypadku puszek rozgałnych, 20cm dla równoległych przewodów telekomunikacyjnych oraz 60cm w przypadku bezpieczników, łczników, przycisków, gniazdek wtykowych itp. 7. Instalacja owietleniowa Oprawy wewntrz budynku montowa bezporednio do sufitu zgodnie z załczonym rysunkiem. W budynku naley zainstalowa oprawy owietleniowe bryzgoszczelne i hermetyczne na zewntrz. Oprawy owietlenia zewntrznego przy wejciach do budynku załczane bd za pomoc wyłcznika zmierzchowego lub rcznie z rozdzielnicy TE. Parametry owietlenia wiatłem sztucznym poszczególnych pomieszcze zgodnie z wymaganiami wymaga zawartymi w PN-EN wynosi bd odpowiednio: - min. 300 lx na płaszczynie pracy w pomieszczeniach trenerów - min. 200 lx w łazienkach i sanitariatach - min. 100 lx na podłodze w magazynie Oprawy owietleniowe wyposaone bd w energooszczdne i wysokosprawne ródła wiatła: - fluorescencyjne wietlówki liniowe - fluorescencyjne wietlówki kompaktowe 8. Osprzt Proponuje si zastosowa osprzt szczelny. Osprzt instalowa z zachowaniem nastpujcych odległoci od podłogi: - 1,4m. dla łczników, przycisków - 1,4m. gniazda wtykowe w łazience przy umywalce - 1,1m gniazda wtykowe 230V w magazynie i pomieszczeniu trenera 9. Zasilanie i sterowanie wentylatorami nawiewnymi Zasilanie wentylatorów nawiewnych projektuje si wykona z wykorzystaniem stycznika i zegara sterujcego z zachowaniem moliwoci włczania rcznego. Zegar bdzie załczał wentylatory do stałej pracy w czasie godzin gdy odbywaj si treningi, oraz dorywczo w trybie przewietrzania w pozostałej czci dnia. Układ sterowania prac wentylatorów przedstawiono na załczonych schematach zasilania. Wentylatory łazienkowe, wentylatory kanałowe, regulatory obrotów, nagrzewnice kanałowe, termostat kanałowy ujto w opracowaniu brany 4

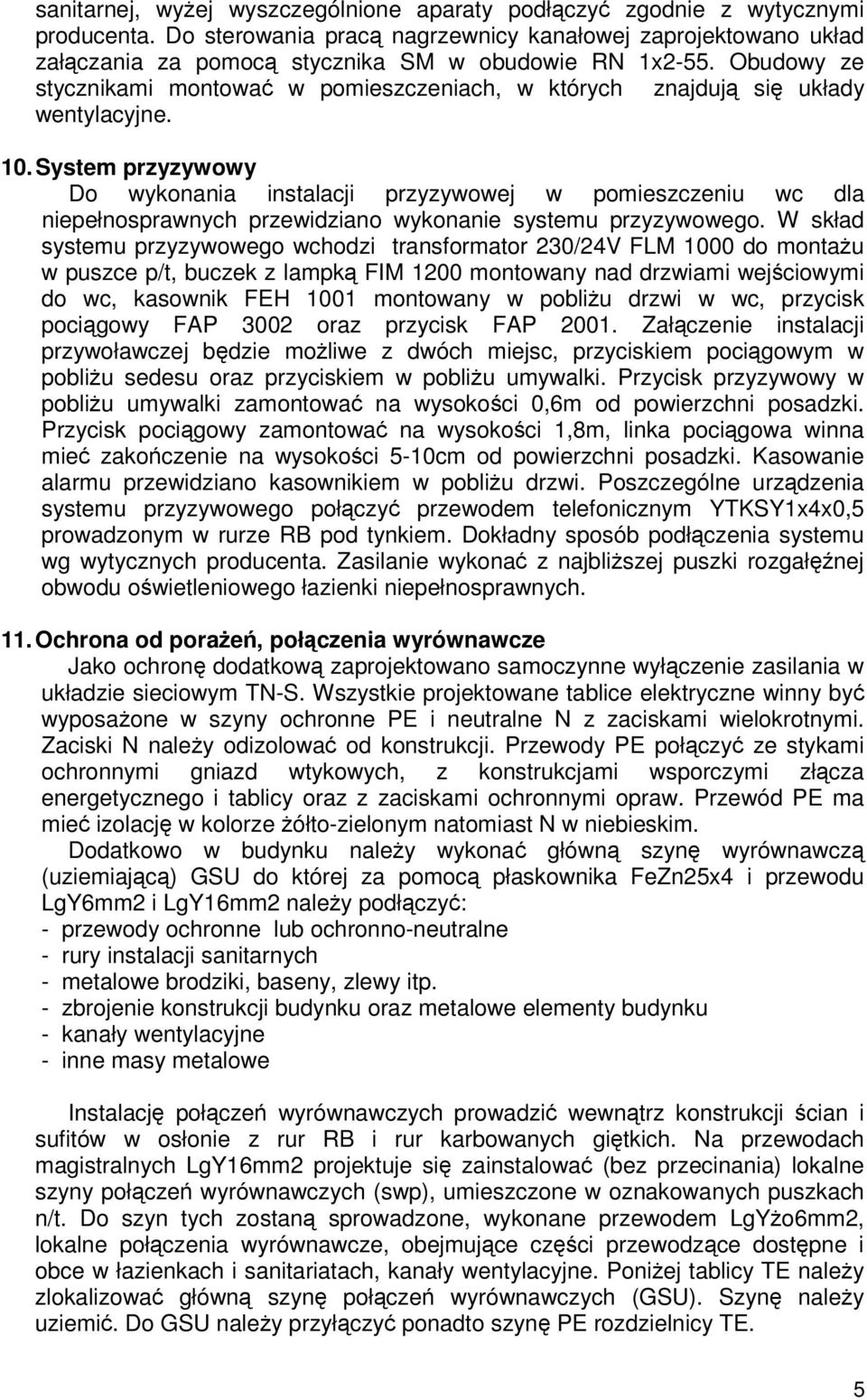

5 sanitarnej, wyej wyszczególnione aparaty podłczy zgodnie z wytycznymi producenta. Do sterowania prac nagrzewnicy kanałowej zaprojektowano układ załczania za pomoc stycznika SM w obudowie RN 1x2-55. Obudowy ze stycznikami montowa w pomieszczeniach, w których znajduj si układy wentylacyjne. 10. System przyzywowy Do wykonania instalacji przyzywowej w pomieszczeniu wc dla niepełnosprawnych przewidziano wykonanie systemu przyzywowego. W skład systemu przyzywowego wchodzi transformator 230/24V FLM 1000 do montau w puszce p/t, buczek z lampk FIM 1200 montowany nad drzwiami wejciowymi do wc, kasownik FEH 1001 montowany w pobliu drzwi w wc, przycisk pocigowy FAP 3002 oraz przycisk FAP Załczenie instalacji przywoławczej bdzie moliwe z dwóch miejsc, przyciskiem pocigowym w pobliu sedesu oraz przyciskiem w pobliu umywalki. Przycisk przyzywowy w pobliu umywalki zamontowa na wysokoci 0,6m od powierzchni posadzki. Przycisk pocigowy zamontowa na wysokoci 1,8m, linka pocigowa winna mie zakoczenie na wysokoci 5-10cm od powierzchni posadzki. Kasowanie alarmu przewidziano kasownikiem w pobliu drzwi. Poszczególne urzdzenia systemu przyzywowego połczy przewodem telefonicznym YTKSY1x4x0,5 prowadzonym w rurze RB pod tynkiem. Dokładny sposób podłczenia systemu wg wytycznych producenta. Zasilanie wykona z najbliszej puszki rozgałnej obwodu owietleniowego łazienki niepełnosprawnych. 11. Ochrona od porae, połczenia wyrównawcze Jako ochron dodatkow zaprojektowano samoczynne wyłczenie zasilania w układzie sieciowym TN-S. Wszystkie projektowane tablice elektryczne winny by wyposaone w szyny ochronne PE i neutralne N z zaciskami wielokrotnymi. Zaciski N naley odizolowa od konstrukcji. Przewody PE połczy ze stykami ochronnymi gniazd wtykowych, z konstrukcjami wsporczymi złcza energetycznego i tablicy oraz z zaciskami ochronnymi opraw. Przewód PE ma mie izolacj w kolorze ółto-zielonym natomiast N w niebieskim. Dodatkowo w budynku naley wykona główn szyn wyrównawcz (uziemiajc) GSU do której za pomoc płaskownika FeZn25x4 i przewodu LgY6mm2 i LgY16mm2 naley podłczy: - przewody ochronne lub ochronno-neutralne - rury instalacji sanitarnych - metalowe brodziki, baseny, zlewy itp. - zbrojenie konstrukcji budynku oraz metalowe elementy budynku - kanały wentylacyjne - inne masy metalowe Instalacj połcze wyrównawczych prowadzi wewntrz konstrukcji cian i sufitów w osłonie z rur RB i rur karbowanych gitkich. Na przewodach magistralnych LgY16mm2 projektuje si zainstalowa (bez przecinania) lokalne szyny połcze wyrównawczych (swp), umieszczone w oznakowanych puszkach n/t. Do szyn tych zostan sprowadzone, wykonane przewodem LgYo6mm2, lokalne połczenia wyrównawcze, obejmujce czci przewodzce dostpne i obce w łazienkach i sanitariatach, kanały wentylacyjne. Poniej tablicy TE naley zlokalizowa główn szyn połcze wyrównawczych (GSU). Szyn naley uziemi. Do GSU naley przyłczy ponadto szyn PE rozdzielnicy TE. 5

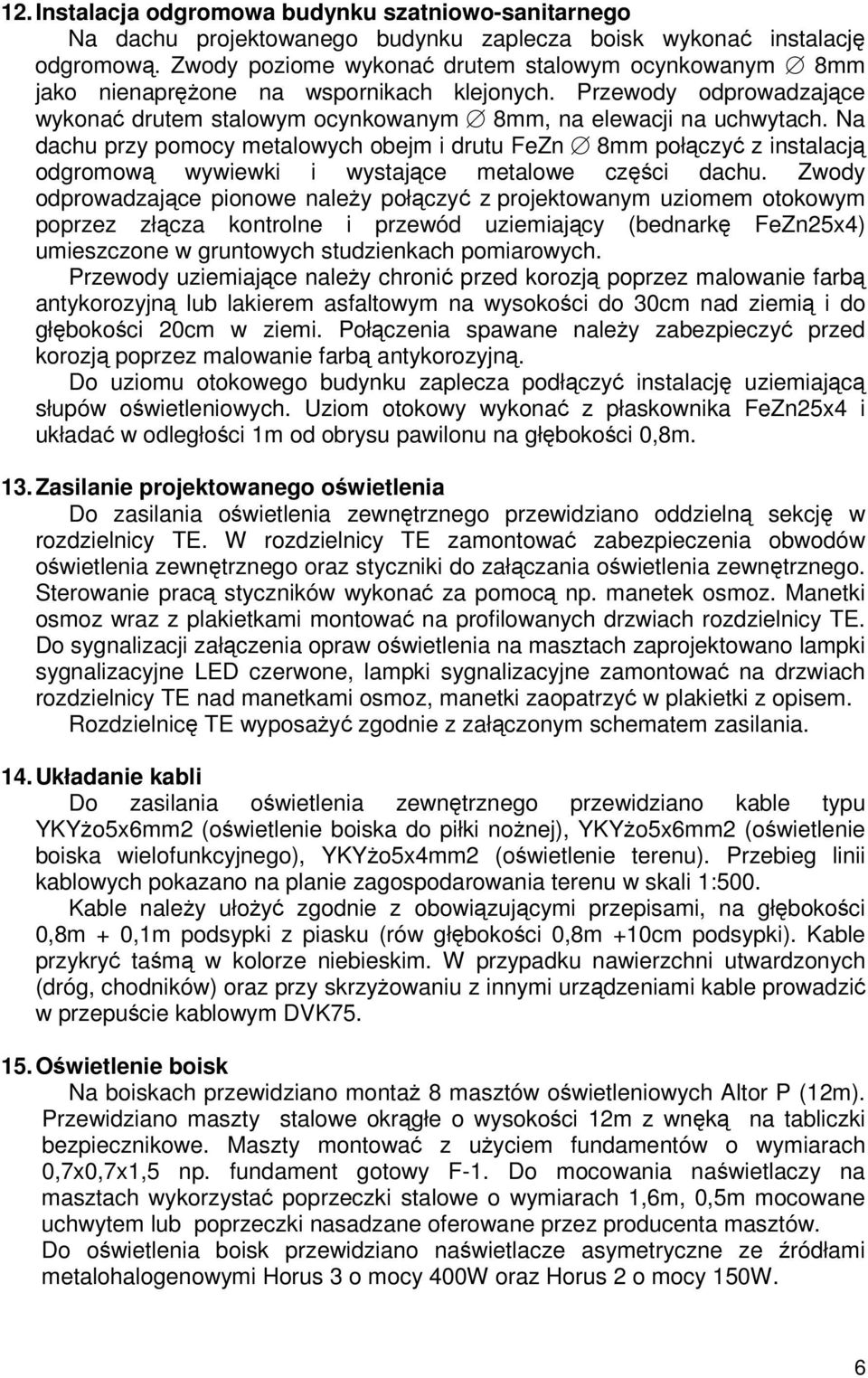

6 12. Instalacja odgromowa budynku szatniowo-sanitarnego Na dachu projektowanego budynku zaplecza boisk wykona instalacj odgromow. Zwody poziome wykona drutem stalowym ocynkowanym 8mm jako nienaprone na wspornikach klejonych. Przewody odprowadzajce wykona drutem stalowym ocynkowanym 8mm, na elewacji na uchwytach. Na dachu przy pomocy metalowych obejm i drutu FeZn 8mm połczy z instalacj odgromow wywiewki i wystajce metalowe czci dachu. Zwody odprowadzajce pionowe naley połczy z projektowanym uziomem otokowym poprzez złcza kontrolne i przewód uziemiajcy (bednark FeZn25x4) umieszczone w gruntowych studzienkach pomiarowych. Przewody uziemiajce naley chroni przed korozj poprzez malowanie farb antykorozyjn lub lakierem asfaltowym na wysokoci do 30cm nad ziemi i do głbokoci 20cm w ziemi. Połczenia spawane naley zabezpieczy przed korozj poprzez malowanie farb antykorozyjn. Do uziomu otokowego budynku zaplecza podłczy instalacj uziemiajc słupów owietleniowych. Uziom otokowy wykona z płaskownika FeZn25x4 i układa w odległoci 1m od obrysu pawilonu na głbokoci 0,8m. 13. Zasilanie projektowanego owietlenia Do zasilania owietlenia zewntrznego przewidziano oddzieln sekcj w rozdzielnicy TE. W rozdzielnicy TE zamontowa zabezpieczenia obwodów owietlenia zewntrznego oraz styczniki do załczania owietlenia zewntrznego. Sterowanie prac styczników wykona za pomoc np. manetek osmoz. Manetki osmoz wraz z plakietkami montowa na profilowanych drzwiach rozdzielnicy TE. Do sygnalizacji załczenia opraw owietlenia na masztach zaprojektowano lampki sygnalizacyjne LED czerwone, lampki sygnalizacyjne zamontowa na drzwiach rozdzielnicy TE nad manetkami osmoz, manetki zaopatrzy w plakietki z opisem. Rozdzielnic TE wyposay zgodnie z załczonym schematem zasilania. 14. Układanie kabli Do zasilania owietlenia zewntrznego przewidziano kable typu YKYo5x6mm2 (owietlenie boiska do piłki nonej), YKYo5x6mm2 (owietlenie boiska wielofunkcyjnego), YKYo5x4mm2 (owietlenie terenu). Przebieg linii kablowych pokazano na planie zagospodarowania terenu w skali 1:500. Kable naley ułoy zgodnie z obowizujcymi przepisami, na głbokoci 0,8m + 0,1m podsypki z piasku (rów głbokoci 0,8m +10cm podsypki). Kable przykry tam w kolorze niebieskim. W przypadku nawierzchni utwardzonych (dróg, chodników) oraz przy skrzyowaniu z innymi urzdzeniami kable prowadzi w przepucie kablowym DVK Owietlenie boisk Na boiskach przewidziano monta 8 masztów owietleniowych Altor P (12m). Przewidziano maszty stalowe okrgłe o wysokoci 12m z wnk na tabliczki bezpiecznikowe. Maszty montowa z uyciem fundamentów o wymiarach 0,7x0,7x1,5 np. fundament gotowy F-1. Do mocowania nawietlaczy na masztach wykorzysta poprzeczki stalowe o wymiarach 1,6m, 0,5m mocowane uchwytem lub poprzeczki nasadzane oferowane przez producenta masztów. Do owietlenia boisk przewidziano nawietlacze asymetryczne ze ródłami metalohalogenowymi Horus 3 o mocy 400W oraz Horus 2 o mocy 150W. 6

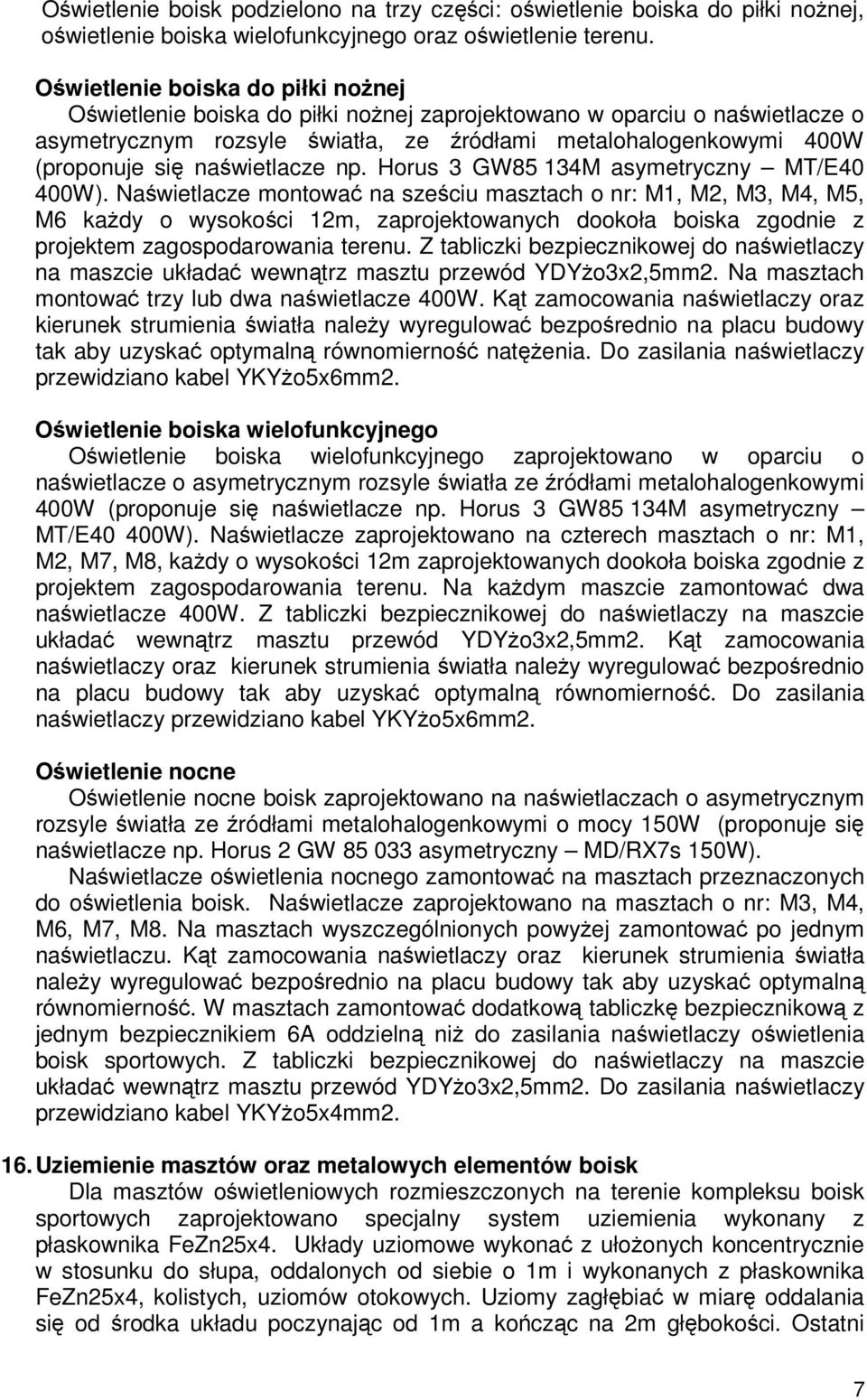

7 Owietlenie boisk podzielono na trzy czci: owietlenie boiska do piłki nonej, owietlenie boiska wielofunkcyjnego oraz owietlenie terenu. Owietlenie boiska do piłki nonej Owietlenie boiska do piłki nonej zaprojektowano w oparciu o nawietlacze o asymetrycznym rozsyle wiatła, ze ródłami metalohalogenkowymi 400W (proponuje si nawietlacze np. Horus 3 GW85 134M asymetryczny MT/E40 400W). Nawietlacze montowa na szeciu masztach o nr: M1, M2, M3, M4, M5, M6 kady o wysokoci 12m, zaprojektowanych dookoła boiska zgodnie z projektem zagospodarowania terenu. Z tabliczki bezpiecznikowej do nawietlaczy na maszcie układa wewntrz masztu przewód YDYo3x2,5mm2. Na masztach montowa trzy lub dwa nawietlacze 400W. Kt zamocowania nawietlaczy oraz kierunek strumienia wiatła naley wyregulowa bezporednio na placu budowy tak aby uzyska optymaln równomierno natenia. Do zasilania nawietlaczy przewidziano kabel YKYo5x6mm2. Owietlenie boiska wielofunkcyjnego Owietlenie boiska wielofunkcyjnego zaprojektowano w oparciu o nawietlacze o asymetrycznym rozsyle wiatła ze ródłami metalohalogenkowymi 400W (proponuje si nawietlacze np. Horus 3 GW85 134M asymetryczny MT/E40 400W). Nawietlacze zaprojektowano na czterech masztach o nr: M1, M2, M7, M8, kady o wysokoci 12m zaprojektowanych dookoła boiska zgodnie z projektem zagospodarowania terenu. Na kadym maszcie zamontowa dwa nawietlacze 400W. Z tabliczki bezpiecznikowej do nawietlaczy na maszcie układa wewntrz masztu przewód YDYo3x2,5mm2. Kt zamocowania nawietlaczy oraz kierunek strumienia wiatła naley wyregulowa bezporednio na placu budowy tak aby uzyska optymaln równomierno. Do zasilania nawietlaczy przewidziano kabel YKYo5x6mm2. Owietlenie nocne Owietlenie nocne boisk zaprojektowano na nawietlaczach o asymetrycznym rozsyle wiatła ze ródłami metalohalogenkowymi o mocy 150W (proponuje si nawietlacze np. Horus 2 GW asymetryczny MD/RX7s 150W). Nawietlacze owietlenia nocnego zamontowa na masztach przeznaczonych do owietlenia boisk. Nawietlacze zaprojektowano na masztach o nr: M3, M4, M6, M7, M8. Na masztach wyszczególnionych powyej zamontowa po jednym nawietlaczu. Kt zamocowania nawietlaczy oraz kierunek strumienia wiatła naley wyregulowa bezporednio na placu budowy tak aby uzyska optymaln równomierno. W masztach zamontowa dodatkow tabliczk bezpiecznikow z jednym bezpiecznikiem 6A oddzieln ni do zasilania nawietlaczy owietlenia boisk sportowych. Z tabliczki bezpiecznikowej do nawietlaczy na maszcie układa wewntrz masztu przewód YDYo3x2,5mm2. Do zasilania nawietlaczy przewidziano kabel YKYo5x4mm Uziemienie masztów oraz metalowych elementów boisk Dla masztów owietleniowych rozmieszczonych na terenie kompleksu boisk sportowych zaprojektowano specjalny system uziemienia wykonany z płaskownika FeZn25x4. Układy uziomowe wykona z ułoonych koncentrycznie w stosunku do słupa, oddalonych od siebie o 1m i wykonanych z płaskownika FeZn25x4, kolistych, uziomów otokowych. Uziomy zagłbia w miar oddalania si od rodka układu poczynajc od 1m a koczc na 2m głbokoci. Ostatni 7

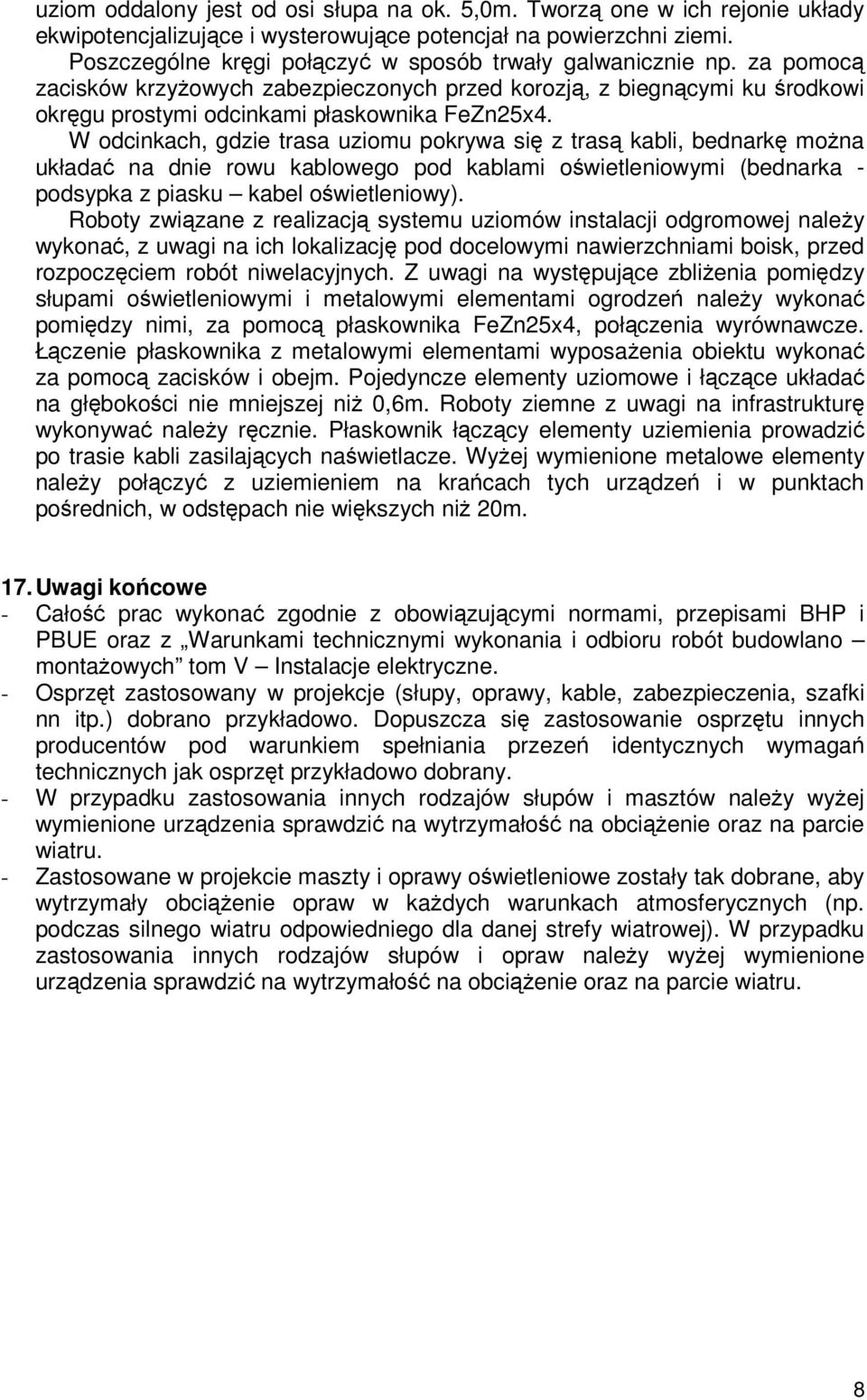

8 uziom oddalony jest od osi słupa na ok. 5,0m. Tworz one w ich rejonie układy ekwipotencjalizujce i wysterowujce potencjał na powierzchni ziemi. Poszczególne krgi połczy w sposób trwały galwanicznie np. za pomoc zacisków krzyowych zabezpieczonych przed korozj, z biegncymi ku rodkowi okrgu prostymi odcinkami płaskownika FeZn25x4. W odcinkach, gdzie trasa uziomu pokrywa si z tras kabli, bednark mona układa na dnie rowu kablowego pod kablami owietleniowymi (bednarka - podsypka z piasku kabel owietleniowy). Roboty zwizane z realizacj systemu uziomów instalacji odgromowej naley wykona, z uwagi na ich lokalizacj pod docelowymi nawierzchniami boisk, przed rozpoczciem robót niwelacyjnych. Z uwagi na wystpujce zblienia pomidzy słupami owietleniowymi i metalowymi elementami ogrodze naley wykona pomidzy nimi, za pomoc płaskownika FeZn25x4, połczenia wyrównawcze. Łczenie płaskownika z metalowymi elementami wyposaenia obiektu wykona za pomoc zacisków i obejm. Pojedyncze elementy uziomowe i łczce układa na głbokoci nie mniejszej ni 0,6m. Roboty ziemne z uwagi na infrastruktur wykonywa naley rcznie. Płaskownik łczcy elementy uziemienia prowadzi po trasie kabli zasilajcych nawietlacze. Wyej wymienione metalowe elementy naley połczy z uziemieniem na kracach tych urzdze i w punktach porednich, w odstpach nie wikszych ni 20m. 17. Uwagi kocowe - Cało prac wykona zgodnie z obowizujcymi normami, przepisami BHP i PBUE oraz z Warunkami technicznymi wykonania i odbioru robót budowlano montaowych tom V Instalacje elektryczne. - Osprzt zastosowany w projekcje (słupy, oprawy, kable, zabezpieczenia, szafki nn itp.) dobrano przykładowo. Dopuszcza si zastosowanie osprztu innych producentów pod warunkiem spełniania przeze identycznych wymaga technicznych jak osprzt przykładowo dobrany. - W przypadku zastosowania innych rodzajów słupów i masztów naley wyej wymienione urzdzenia sprawdzi na wytrzymało na obcienie oraz na parcie wiatru. - Zastosowane w projekcie maszty i oprawy owietleniowe zostały tak dobrane, aby wytrzymały obcienie opraw w kadych warunkach atmosferycznych (np. podczas silnego wiatru odpowiedniego dla danej strefy wiatrowej). W przypadku zastosowania innych rodzajów słupów i opraw naley wyej wymienione urzdzenia sprawdzi na wytrzymało na obcienie oraz na parcie wiatru. 8

9 18. Obliczenia techniczne Bilans mocy dla projektowanego kompleksu obiektów sportowo-rekreacyjnych Obszar Moc nawietlacza/typ Ilo nawietlaczy Moc zainstalowana kj Moc szczytowa owietlany/ budynek Boisko do piłki GW 85134M 400W W W nonej Boisko GW 85134M 400W W W wielofunkcyjne Owietlenie terenu GW 85002M 150W 5 900W 1 850W Budynek szatniowosanitarny 29,2kW 0, W 40000W 0, W Maksymalny prd w rozdzielni TE I B = = 24, 7A ,92 Sprawdzenie doboru zabezpiecze i kabla zasilajcego rozdzielni TE Kabel zasilajcy rozdzielni TE:YKYo5x35mm2 w rurze DVK75 Do oblicze przyjmuj moc szczytow Ps = 15,8kW, I B = 24,7A. I B = 24,7 A I N = 25 A I Z = 90 A (kabel YKYo5x25mm2 w rurze) I 2 = 1,45 x 25 A = 36,2 A 1,45 x I Z = 1,45 x 90 A = 130A Oba warunki s spełnione 24,7A 25A 90A 36,2 A 130A Obliczenia spadków napicia, w liniach kablowych zasilajcych nawietlacze na masztach a) Obliczenie spadku napicia w linii kablowe TE/01B, faza L1 (zasilanie nawietlaczy owietlajcych boisko do piłki nonej), zasilanie nawietlaczy na maszcie M5. Praca normalna: ( ) = obl % = 1,1% obl % = 1,1% dop% = 3% Spadek napicia nie przekroczył 3% warunek został spełniony. Obliczenie spadku napicia podczas załczenia nawietlaczy (nawietlacz 400W, Ir = 3,4A, Psr = 782W) ( ) obl % = = 1,94% obl % = 1,94% dop% = 3% Spadek napicia nie przekroczył 3% warunek został spełniony. 9

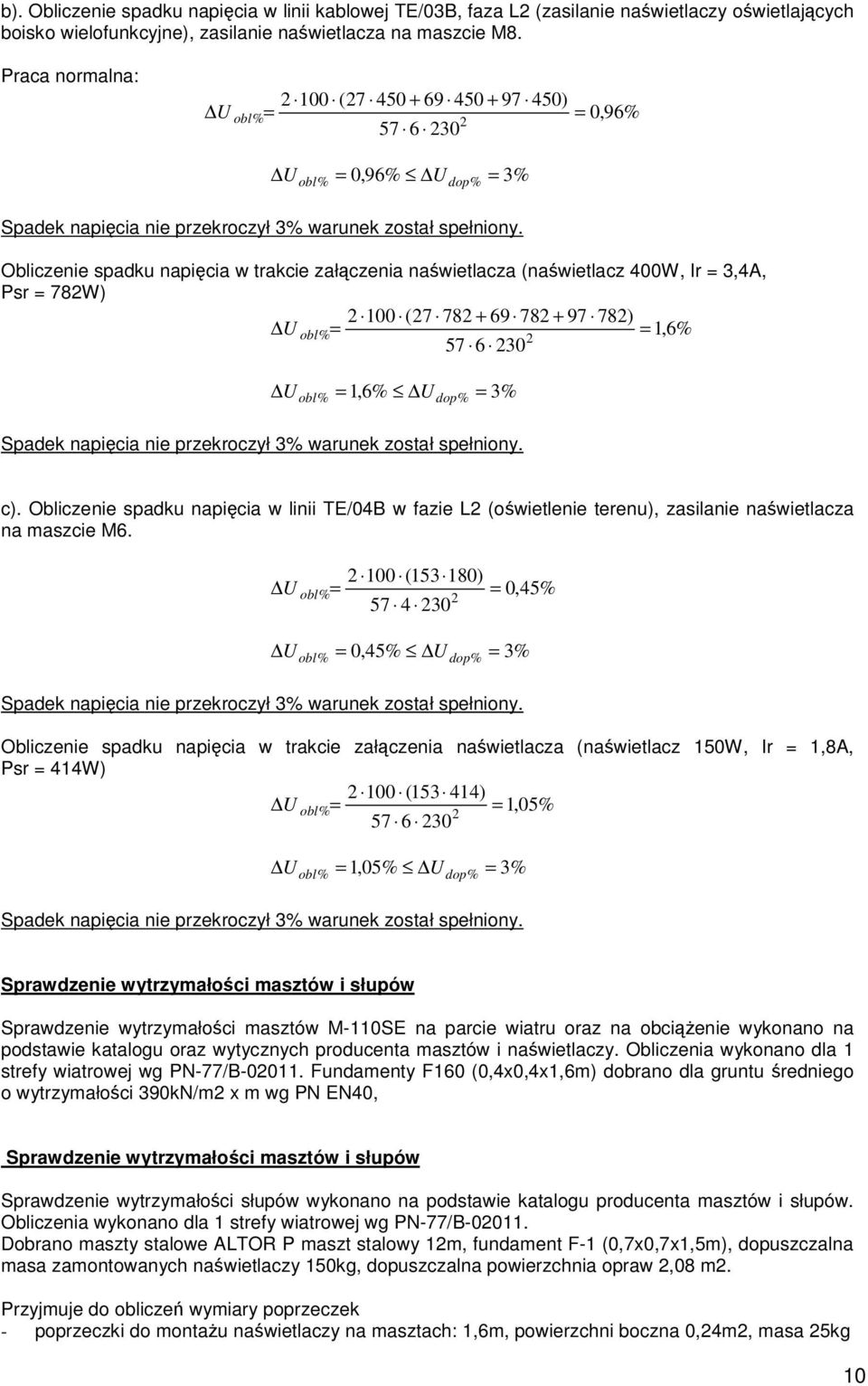

10 b). Obliczenie spadku napicia w linii kablowej TE/03B, faza L2 (zasilanie nawietlaczy owietlajcych boisko wielofunkcyjne), zasilanie nawietlacza na maszcie M8. Praca normalna: ( ) = obl % = 0,96% obl % = 0,96% dop% = 3% Spadek napicia nie przekroczył 3% warunek został spełniony. Obliczenie spadku napicia w trakcie załczenia nawietlacza (nawietlacz 400W, Ir = 3,4A, Psr = 782W) ( ) obl % = = 1,6% obl % = 1,6% dop% = 3% Spadek napicia nie przekroczył 3% warunek został spełniony. c). Obliczenie spadku napicia w linii TE/04B w fazie L2 (owietlenie terenu), zasilanie nawietlacza na maszcie M ( ) = obl % = obl 0,45% % = 0,45% dop% = 3% Spadek napicia nie przekroczył 3% warunek został spełniony. Obliczenie spadku napicia w trakcie załczenia nawietlacza (nawietlacz 150W, Ir = 1,8A, Psr = 414W) ( ) obl % = = 1,05% obl % = 1,05% dop% = 3% Spadek napicia nie przekroczył 3% warunek został spełniony. Sprawdzenie wytrzymałoci masztów i słupów Sprawdzenie wytrzymałoci masztów M-110SE na parcie wiatru oraz na obcienie wykonano na podstawie katalogu oraz wytycznych producenta masztów i nawietlaczy. Obliczenia wykonano dla 1 strefy wiatrowej wg PN-77/B Fundamenty F160 (0,4x0,4x1,6m) dobrano dla gruntu redniego o wytrzymałoci 390kN/m2 x m wg PN EN40, Sprawdzenie wytrzymałoci masztów i słupów Sprawdzenie wytrzymałoci słupów wykonano na podstawie katalogu producenta masztów i słupów. Obliczenia wykonano dla 1 strefy wiatrowej wg PN-77/B Dobrano maszty stalowe ALTOR P maszt stalowy 12m, fundament F-1 (0,7x0,7x1,5m), dopuszczalna masa zamontowanych nawietlaczy 150kg, dopuszczalna powierzchnia opraw 2,08 m2. Przyjmuje do oblicze wymiary poprzeczek - poprzeczki do montau nawietlaczy na masztach: 1,6m, powierzchni boczna 0,24m2, masa 25kg 10

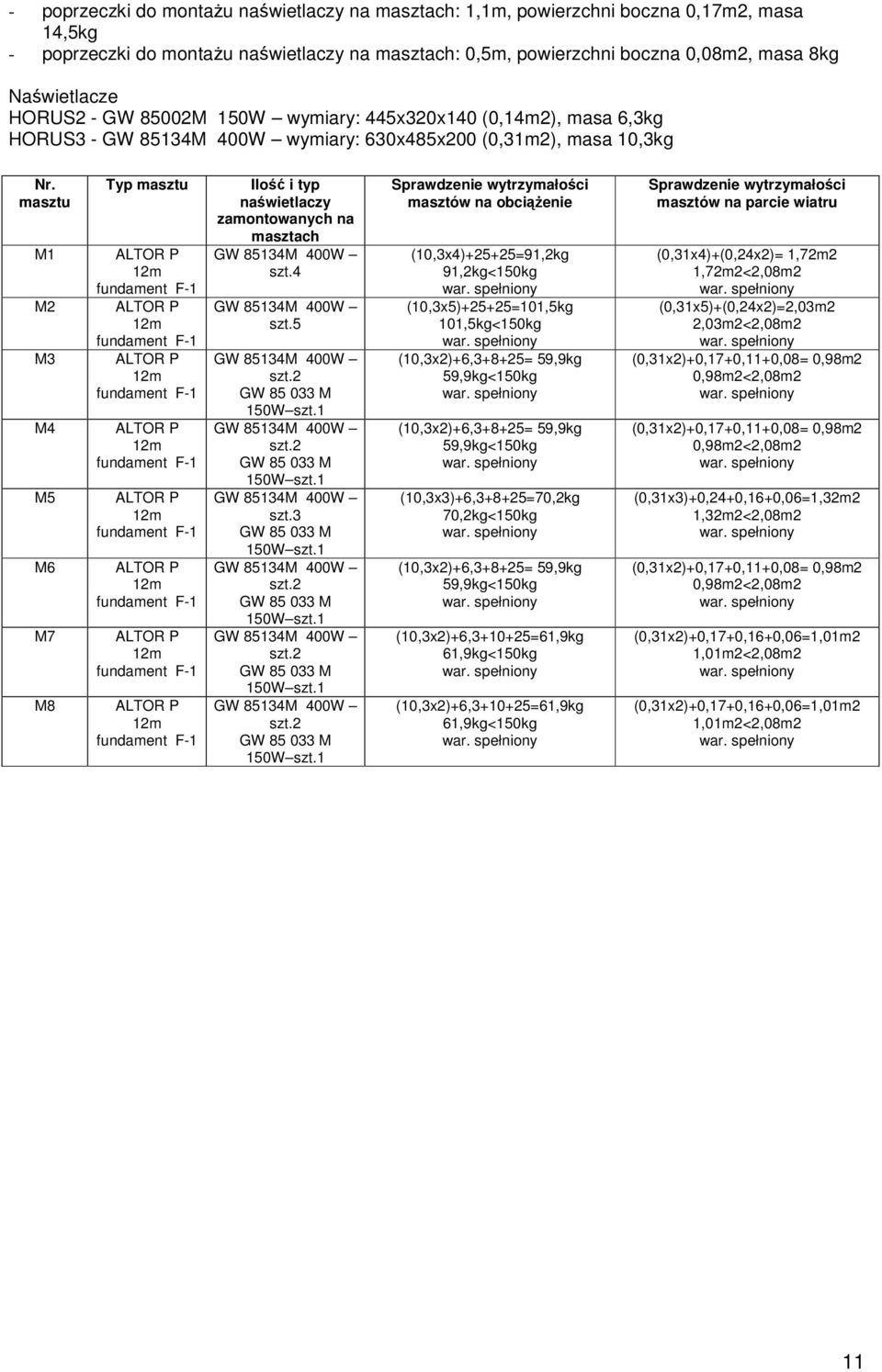

11 - poprzeczki do montau nawietlaczy na masztach: 1,1m, powierzchni boczna 0,17m2, masa 14,5kg - poprzeczki do montau nawietlaczy na masztach: 0,5m, powierzchni boczna 0,08m2, masa 8kg Nawietlacze HORUS2 - GW 85002M 150W wymiary: 445x320x140 (0,14m2), masa 6,3kg HORUS3 - GW 85134M 400W wymiary: 630x485x200 (0,31m2), masa 10,3kg Nr. masztu M1 M2 M3 M4 M5 M6 M7 M8 Typ masztu ALTOR P 12m fundament F-1 ALTOR P 12m fundament F-1 ALTOR P 12m fundament F-1 ALTOR P 12m fundament F-1 ALTOR P 12m fundament F-1 ALTOR P 12m fundament F-1 ALTOR P 12m fundament F-1 ALTOR P 12m fundament F-1 Ilo i typ nawietlaczy zamontowanych na masztach GW 85134M 400W szt.4 GW 85134M 400W szt.5 GW 85134M 400W szt.2 GW M 150W szt.1 GW 85134M 400W szt.2 GW M 150W szt.1 GW 85134M 400W szt.3 GW M 150W szt.1 GW 85134M 400W szt.2 GW M 150W szt.1 GW 85134M 400W szt.2 GW M 150W szt.1 GW 85134M 400W szt.2 GW M 150W szt.1 Sprawdzenie wytrzymałoci masztów na obcienie (10,3x4)+25+25=91,2kg 91,2kg<150kg (10,3x5)+25+25=101,5kg 101,5kg<150kg (10,3x2)+6,3+8+25= 59,9kg 59,9kg<150kg (10,3x2)+6,3+8+25= 59,9kg 59,9kg<150kg (10,3x3)+6,3+8+25=70,2kg 70,2kg<150kg (10,3x2)+6,3+8+25= 59,9kg 59,9kg<150kg (10,3x2)+6, =61,9kg 61,9kg<150kg (10,3x2)+6, =61,9kg 61,9kg<150kg Sprawdzenie wytrzymałoci masztów na parcie wiatru (0,31x4)+(0,24x2)= 1,72m2 1,72m2<2,08m2 (0,31x5)+(0,24x2)=2,03m2 2,03m2<2,08m2 (0,31x2)+0,17+0,11+0,08= 0,98m2 0,98m2<2,08m2 (0,31x2)+0,17+0,11+0,08= 0,98m2 0,98m2<2,08m2 (0,31x3)+0,24+0,16+0,06=1,32m2 1,32m2<2,08m2 (0,31x2)+0,17+0,11+0,08= 0,98m2 0,98m2<2,08m2 (0,31x2)+0,17+0,16+0,06=1,01m2 1,01m2<2,08m2 (0,31x2)+0,17+0,16+0,06=1,01m2 1,01m2<2,08m2 11

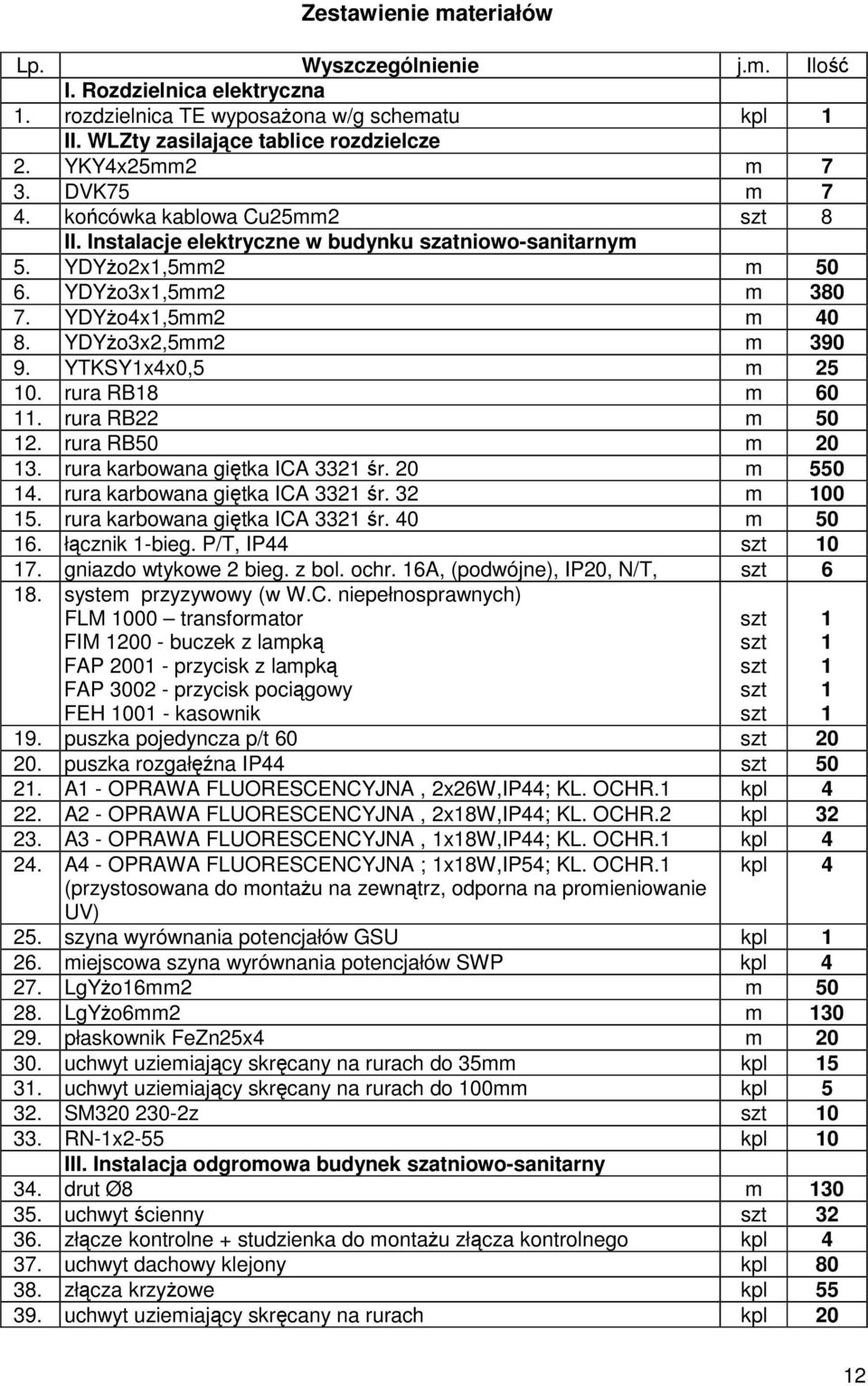

12 Zestawienie materiałów Lp. Wyszczególnienie j.m. Ilo I. Rozdzielnica elektryczna 1. rozdzielnica TE wyposaona w/g schematu kpl 1 II. WLZty zasilajce tablice rozdzielcze 2. YKY4x25mm2 m 7 3. DVK75 m 7 4. kocówka kablowa Cu25mm2 szt 8 II. Instalacje elektryczne w budynku szatniowo-sanitarnym 5. YDYo2x1,5mm2 m YDYo3x1,5mm2 m YDYo4x1,5mm2 m YDYo3x2,5mm2 m YTKSY1x4x0,5 m rura RB18 m rura RB22 m rura RB50 m rura karbowana gitka ICA 3321 r. 20 m rura karbowana gitka ICA 3321 r. 32 m rura karbowana gitka ICA 3321 r. 40 m łcznik 1-bieg. P/T, IP44 szt gniazdo wtykowe 2 bieg. z bol. ochr. 16A, (podwójne), IP20, N/T, szt system przyzywowy (w W.C. niepełnosprawnych) FLM 1000 transformator FIM buczek z lampk FAP przycisk z lampk FAP przycisk pocigowy FEH kasownik szt szt szt szt szt 19. puszka pojedyncza p/t 60 szt puszka rozgałna IP44 szt A1 - OPRAWA FLUORESCENCYJNA, 2x26W,IP44; KL. OCHR.1 kpl A2 - OPRAWA FLUORESCENCYJNA, 2x18W,IP44; KL. OCHR.2 kpl A3 - OPRAWA FLUORESCENCYJNA, 1x18W,IP44; KL. OCHR.1 kpl A4 - OPRAWA FLUORESCENCYJNA ; 1x18W,IP54; KL. OCHR.1 (przystosowana do montau na zewntrz, odporna na promieniowanie UV) kpl szyna wyrównania potencjałów GSU kpl miejscowa szyna wyrównania potencjałów SWP kpl LgYo16mm2 m LgYo6mm2 m płaskownik FeZn25x4 m uchwyt uziemiajcy skrcany na rurach do 35mm kpl uchwyt uziemiajcy skrcany na rurach do 100mm kpl SM z szt RN-1x2-55 kpl 10 III. Instalacja odgromowa budynek szatniowo-sanitarny 34. drut Ø8 m uchwyt cienny szt złcze kontrolne + studzienka do montau złcza kontrolnego kpl uchwyt dachowy klejony kpl złcza krzyowe kpl uchwyt uziemiajcy skrcany na rurach kpl 20 12

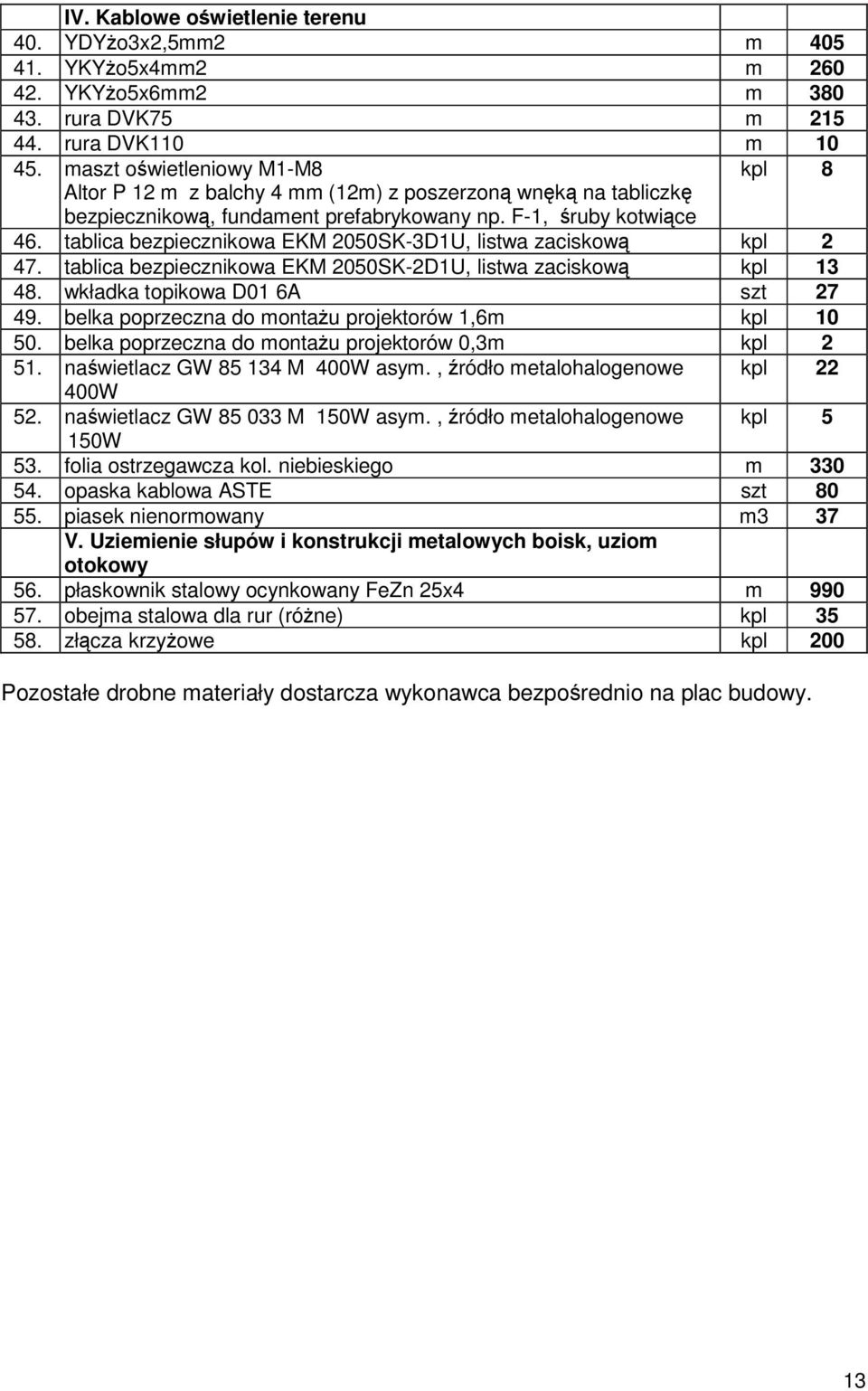

13 IV. Kablowe owietlenie terenu 40. YDYo3x2,5mm2 m YKYo5x4mm2 m YKYo5x6mm2 m rura DVK75 m rura DVK110 m maszt owietleniowy M1-M8 kpl 8 Altor P 12 m z balchy 4 mm (12m) z poszerzon wnk na tabliczk bezpiecznikow, fundament prefabrykowany np. F-1, ruby kotwice 46. tablica bezpiecznikowa EKM 2050SK-3D1U, listwa zaciskow kpl tablica bezpiecznikowa EKM 2050SK-2D1U, listwa zaciskow kpl wkładka topikowa D01 6A szt belka poprzeczna do montau projektorów 1,6m kpl belka poprzeczna do montau projektorów 0,3m kpl nawietlacz GW M 400W asym., ródło metalohalogenowe kpl W 52. nawietlacz GW M 150W asym., ródło metalohalogenowe kpl 5 150W 53. folia ostrzegawcza kol. niebieskiego m opaska kablowa ASTE szt piasek nienormowany m3 37 V. Uziemienie słupów i konstrukcji metalowych boisk, uziom otokowy 56. płaskownik stalowy ocynkowany FeZn 25x4 m obejma stalowa dla rur (róne) kpl złcza krzyowe kpl 200 Pozostałe drobne materiały dostarcza wykonawca bezporednio na plac budowy. 13

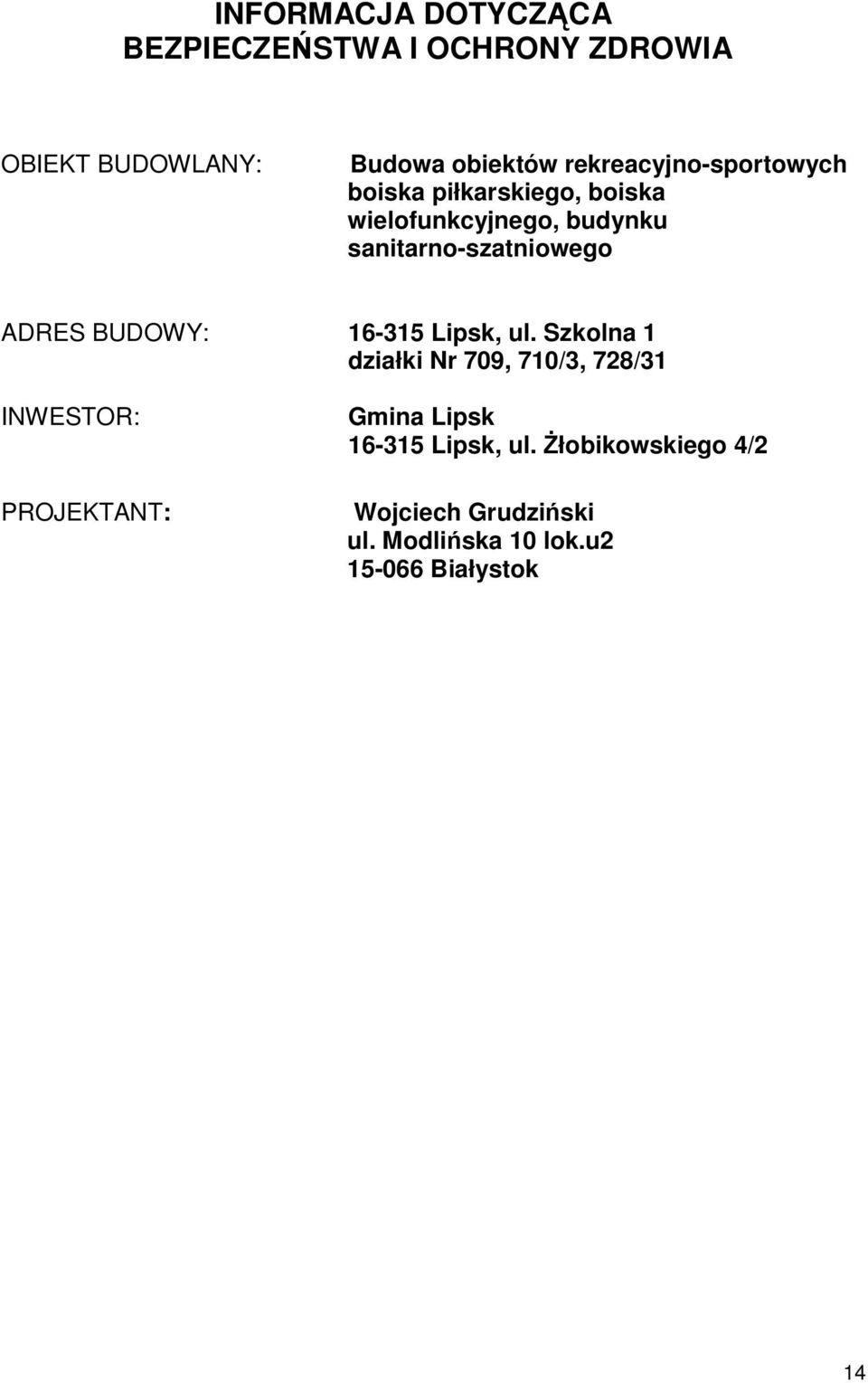

14 INFORMACJA DOTYCZCA BEZPIECZESTWA I OCHRONY ZDROWIA OBIEKT BUDOWLANY: Budowa obiektów rekreacyjno-sportowych boiska piłkarskiego, boiska wielofunkcyjnego, budynku sanitarno-szatniowego ADRES BUDOWY: Lipsk, ul. Szkolna 1 działki Nr 709, 710/3, 728/31 INWESTOR: PROJEKTANT: Gmina Lipsk Lipsk, ul. łobikowskiego 4/2 Wojciech Grudziski ul. Modliska 10 lok.u Białystok 14

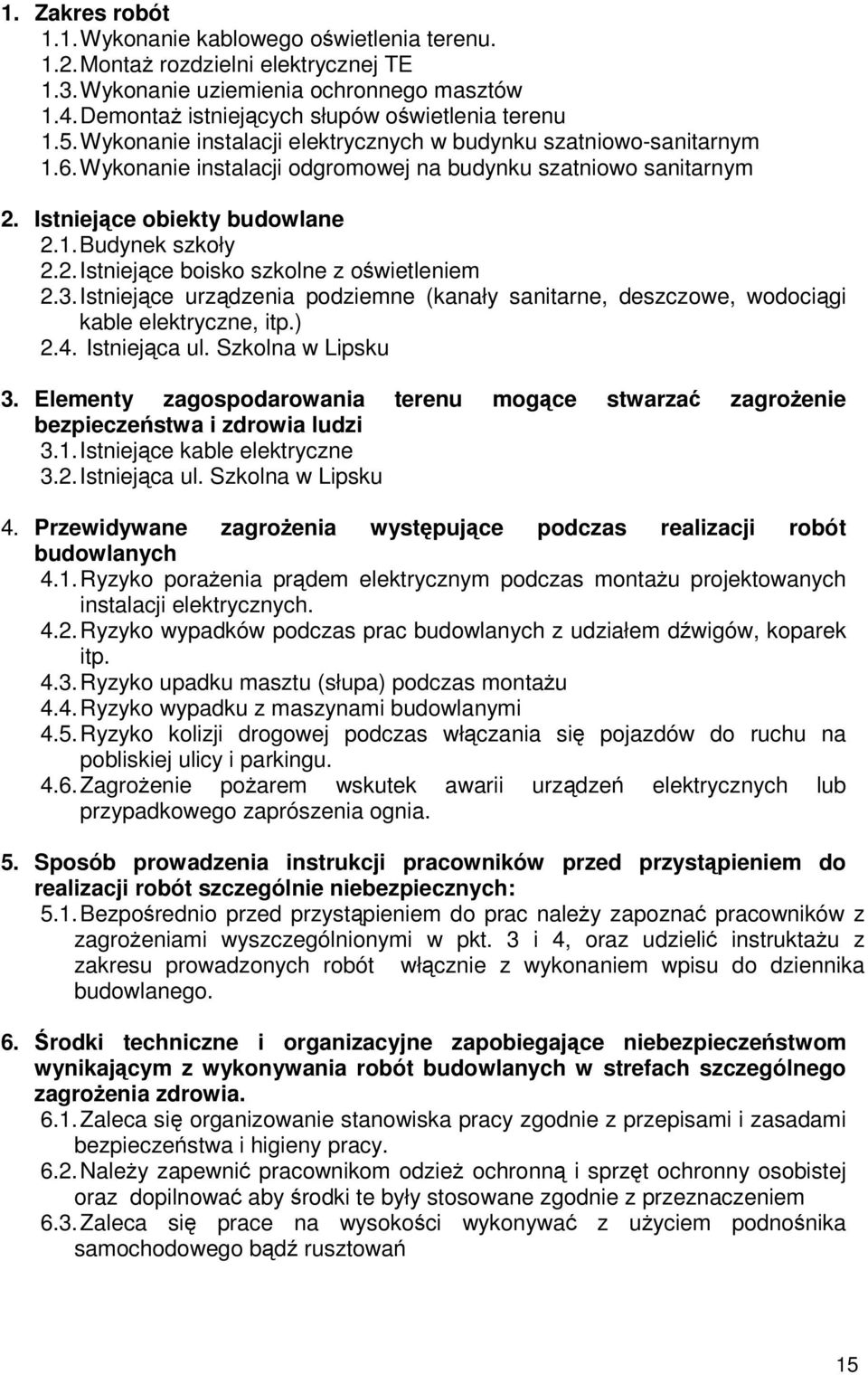

15 1. Zakres robót 1.1. Wykonanie kablowego owietlenia terenu Monta rozdzielni elektrycznej TE 1.3. Wykonanie uziemienia ochronnego masztów 1.4. Demonta istniejcych słupów owietlenia terenu 1.5. Wykonanie instalacji elektrycznych w budynku szatniowo-sanitarnym 1.6. Wykonanie instalacji odgromowej na budynku szatniowo sanitarnym 2. Istniejce obiekty budowlane 2.1. Budynek szkoły 2.2. Istniejce boisko szkolne z owietleniem 2.3. Istniejce urzdzenia podziemne (kanały sanitarne, deszczowe, wodocigi kable elektryczne, itp.) 2.4. Istniejca ul. Szkolna w Lipsku 3. Elementy zagospodarowania terenu mogce stwarza zagroenie bezpieczestwa i zdrowia ludzi 3.1. Istniejce kable elektryczne 3.2. Istniejca ul. Szkolna w Lipsku 4. Przewidywane zagroenia wystpujce podczas realizacji robót budowlanych 4.1. Ryzyko poraenia prdem elektrycznym podczas montau projektowanych instalacji elektrycznych Ryzyko wypadków podczas prac budowlanych z udziałem dwigów, koparek itp Ryzyko upadku masztu (słupa) podczas montau 4.4. Ryzyko wypadku z maszynami budowlanymi 4.5. Ryzyko kolizji drogowej podczas włczania si pojazdów do ruchu na pobliskiej ulicy i parkingu Zagroenie poarem wskutek awarii urzdze elektrycznych lub przypadkowego zaprószenia ognia. 5. Sposób prowadzenia instrukcji pracowników przed przystpieniem do realizacji robót szczególnie niebezpiecznych: 5.1. Bezporednio przed przystpieniem do prac naley zapozna pracowników z zagroeniami wyszczególnionymi w pkt. 3 i 4, oraz udzieli instruktau z zakresu prowadzonych robót włcznie z wykonaniem wpisu do dziennika budowlanego. 6. rodki techniczne i organizacyjne zapobiegajce niebezpieczestwom wynikajcym z wykonywania robót budowlanych w strefach szczególnego zagroenia zdrowia Zaleca si organizowanie stanowiska pracy zgodnie z przepisami i zasadami bezpieczestwa i higieny pracy Naley zapewni pracownikom odzie ochronn i sprzt ochronny osobistej oraz dopilnowa aby rodki te były stosowane zgodnie z przeznaczeniem 6.3. Zaleca si prace na wysokoci wykonywa z uyciem podnonika samochodowego bd rusztowa 15
