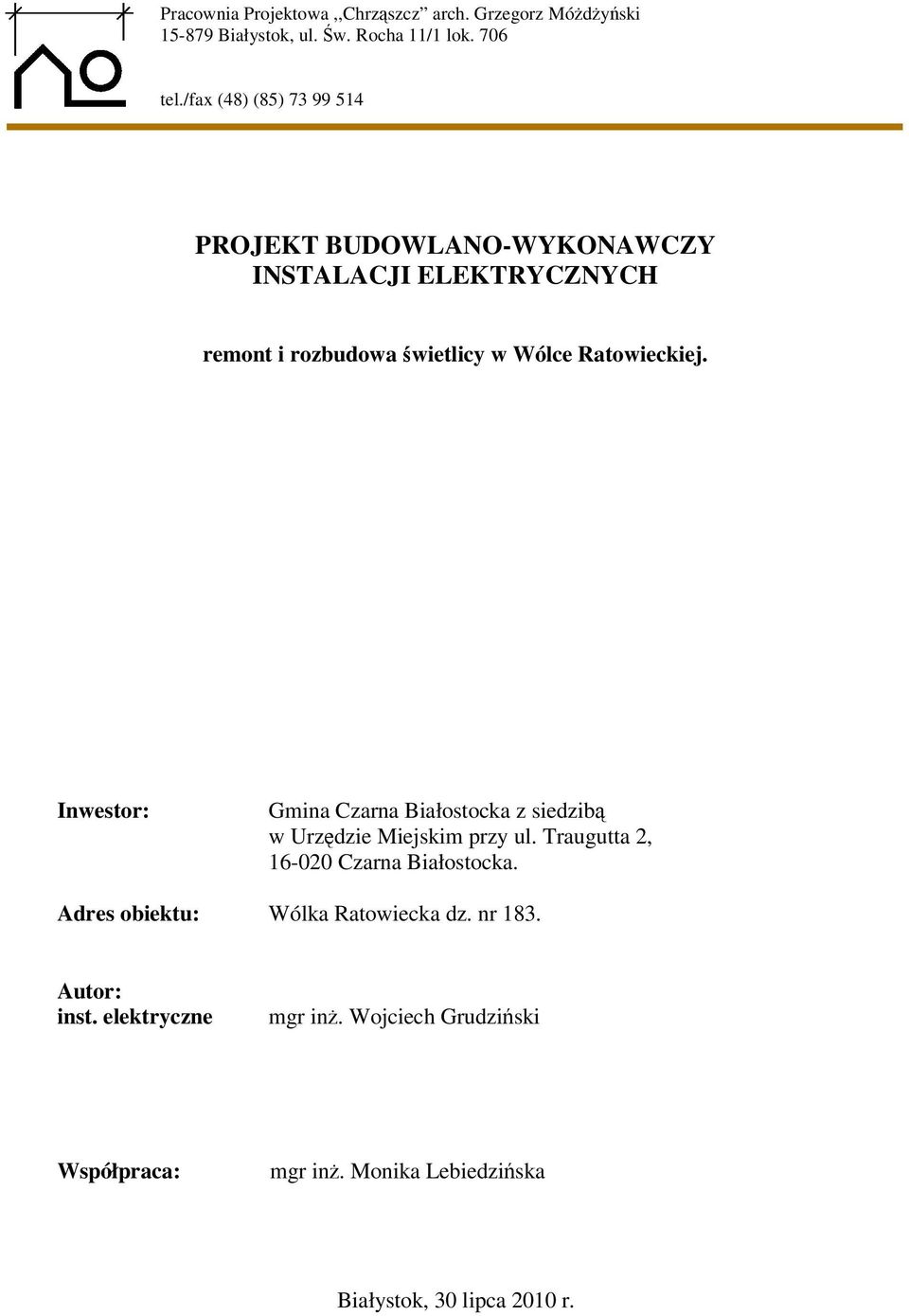

1 Pracownia Projektowa,,Chrzszcz arch. Grzegorz Módyski Białystok, ul. w. Rocha 11/1 lok. 706 tel./fax (48) (85) PROJEKT BUDOWLANO-WYKONAWCZY INSTALACJI ELEKTRYCZNYCH remont i rozbudowa wietlicy w Wólce Ratowieckiej. Inwestor: Gmina Czarna Białostocka z siedzib w Urzdzie Miejskim przy ul. Traugutta 2, Czarna Białostocka. Adres obiektu: Wólka Ratowiecka dz. nr 183. Autor: inst. elektryczne mgr in. Wojciech Grudziski Współpraca: mgr in. Monika Lebiedziska Białystok, 30 lipca 2010 r.

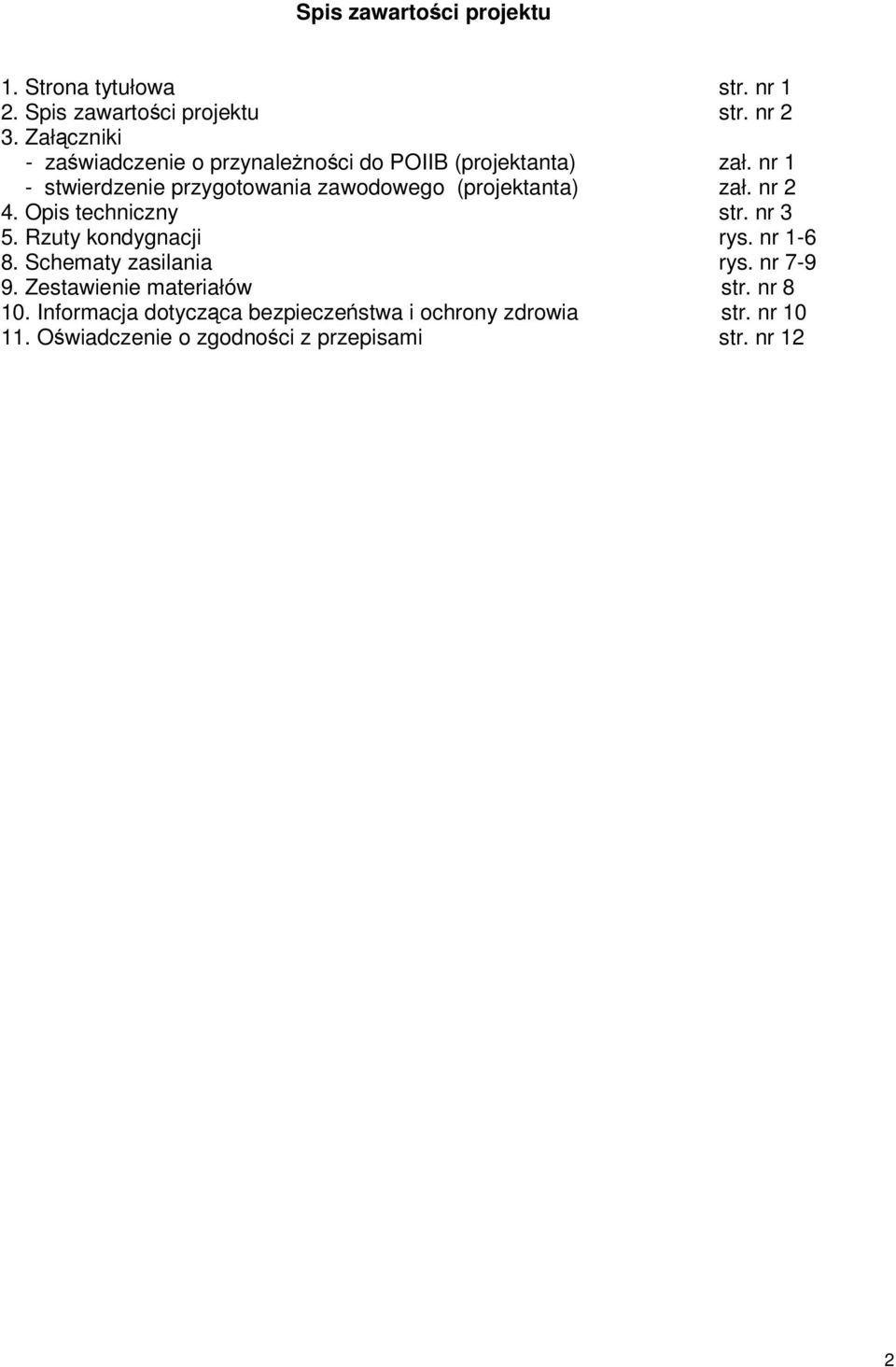

2 Spis zawartoci projektu 1. Strona tytułowa str. nr 1 2. Spis zawartoci projektu str. nr 2 3. Załczniki - zawiadczenie o przynalenoci do POIIB (projektanta) zał. nr 1 - stwierdzenie przygotowania zawodowego (projektanta) zał. nr 2 4. Opis techniczny str. nr 3 5. Rzuty kondygnacji rys. nr Schematy zasilania rys. nr Zestawienie materiałów str. nr Informacja dotyczca bezpieczestwa i ochrony zdrowia str. nr Owiadczenie o zgodnoci z przepisami str. nr 12 2

3 Opis techniczny 1. Podstawa opracowania - zlecenie Inwestora - projekty techniczne innych bran - obowizujce przepisy, normy i zarzdzenia - ogldziny w terenie 2. Zakres opracowania Opracowanie zawiera projekt instalacji elektrycznych dla potrzeb budynku wietlicy w miejscowoci Wólka Ratowiecka. Dokumentacja zawiera nastpujce elementy: - rozdzielnice elektryczne - instalacj siłow - instalacj owietleniow - instalacj gniazd wtykowych 230V - instalacj siłow - połczenia główne i wyrównawcze - instalacj przeciwprzepiciow - instalacj przyzywow - instalacj odgromow - uziom otokowy 3. Przeznaczenie obiektu Budynek wietlicy. 4. Demonta Istniejce instalacje elektryczne (osprzt, oprawy owietleniowe) naley zdemontowa. Zdemontowane materiały przekaza inwestorowi. 5. Zasilanie modernizowanego budynku Zasilanie budynku wraz z układami pomiarowymi ujto w oddzielnym opracowaniu PGE Dystrybucja Białystok Sp. z o.o. W projekcie przewidziano rezerw miejsca do zamontowania układu pomiarowego TL na elewacji zewntrznej budynku. Istniejcy licznik energii elektrycznej naley zdemontowa i umieci w projektowanej przez PGE obudowie na zewntrz. Z tablicy licznikowej TL wyprowadzi zapomiarow lini zasilajc do tablicy RG zgodnie z załczonymi rysunkami. Miejsce wprowadzenia kabla do budynku zabezpieczy przed wnikaniem wody uszczelnieniem np. produkcji Hauff-technik. 6. Rozdzielnia elektryczna W pomieszczeniu wietlicy przewidziano rozdzielnic główn RG. W rozdzielnicy zamontowa zabezpieczenia projektowanych odbiorów w budynku. W modernizowanym budynku przewidziano główny wyłcznik zasilania. Wyłczanie zasilania powinno nastpi po przyciniciu przycisku w obudowie z szybk i opisem. Projektowan rozdzielnic oraz odgałzienia naley opisa w trwały sposób, przejrzycie i zrozumiałym dla laika tekstem. Rozdzielnic wykona zgodnie z załczonym schematem zasilania. Dodatkowo w rozdzielnicy RG wykona rozdział yły przewodu PEN na przewód PE i N, punkt podziału za pomoc przewodu uziemiajcego (płaskownika FeZn25x4) uziemi wykorzystujc do tego projektowany 3

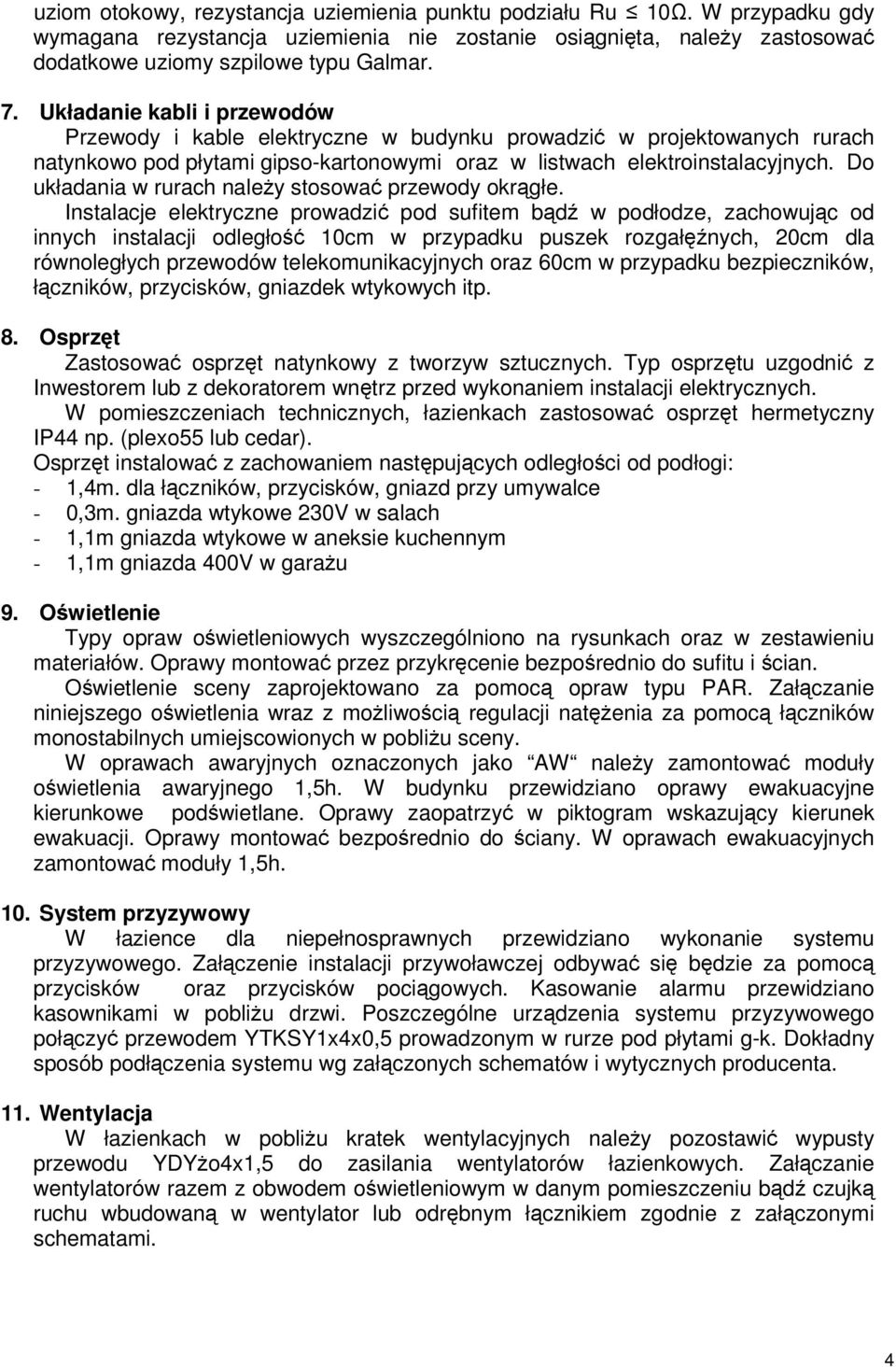

4 uziom otokowy, rezystancja uziemienia punktu podziału Ru 10. W przypadku gdy wymagana rezystancja uziemienia nie zostanie osignita, naley zastosowa dodatkowe uziomy szpilowe typu Galmar. 7. Układanie kabli i przewodów Przewody i kable elektryczne w budynku prowadzi w projektowanych rurach natynkowo pod płytami gipso-kartonowymi oraz w listwach elektroinstalacyjnych. Do układania w rurach naley stosowa przewody okrgłe. Instalacje elektryczne prowadzi pod sufitem bd w podłodze, zachowujc od innych instalacji odległo 10cm w przypadku puszek rozgał nych, 20cm dla równoległych przewodów telekomunikacyjnych oraz 60cm w przypadku bezpieczników, łczników, przycisków, gniazdek wtykowych itp. 8. Osprzt Zastosowa osprzt natynkowy z tworzyw sztucznych. Typ osprztu uzgodni z Inwestorem lub z dekoratorem wntrz przed wykonaniem instalacji elektrycznych. W pomieszczeniach technicznych, łazienkach zastosowa osprzt hermetyczny IP44 np. (plexo55 lub cedar). Osprzt instalowa z zachowaniem nastpujcych odległoci od podłogi: - 1,4m. dla łczników, przycisków, gniazd przy umywalce - 0,3m. gniazda wtykowe 230V w salach - 1,1m gniazda wtykowe w aneksie kuchennym - 1,1m gniazda 400V w garau 9. Owietlenie Typy opraw owietleniowych wyszczególniono na rysunkach oraz w zestawieniu materiałów. Oprawy montowa przez przykrcenie bezporednio do sufitu i cian. Owietlenie sceny zaprojektowano za pomoc opraw typu PAR. Załczanie niniejszego owietlenia wraz z moliwoci regulacji natenia za pomoc łczników monostabilnych umiejscowionych w pobliu sceny. W oprawach awaryjnych oznaczonych jako AW naley zamontowa moduły owietlenia awaryjnego 1,5h. W budynku przewidziano oprawy ewakuacyjne kierunkowe podwietlane. Oprawy zaopatrzy w piktogram wskazujcy kierunek ewakuacji. Oprawy montowa bezporednio do ciany. W oprawach ewakuacyjnych zamontowa moduły 1,5h. 10. System przyzywowy W łazience dla niepełnosprawnych przewidziano wykonanie systemu przyzywowego. Załczenie instalacji przywoławczej odbywa si bdzie za pomoc przycisków oraz przycisków pocigowych. Kasowanie alarmu przewidziano kasownikami w pobliu drzwi. Poszczególne urzdzenia systemu przyzywowego połczy przewodem YTKSY1x4x0,5 prowadzonym w rurze pod płytami g-k. Dokładny sposób podłczenia systemu wg załczonych schematów i wytycznych producenta. 11. Wentylacja W łazienkach w pobliu kratek wentylacyjnych naley pozostawi wypusty przewodu YDYo4x1,5 do zasilania wentylatorów łazienkowych. Załczanie wentylatorów razem z obwodem owietleniowym w danym pomieszczeniu bd czujk ruchu wbudowan w wentylator lub odrbnym łcznikiem zgodnie z załczonymi schematami. 4

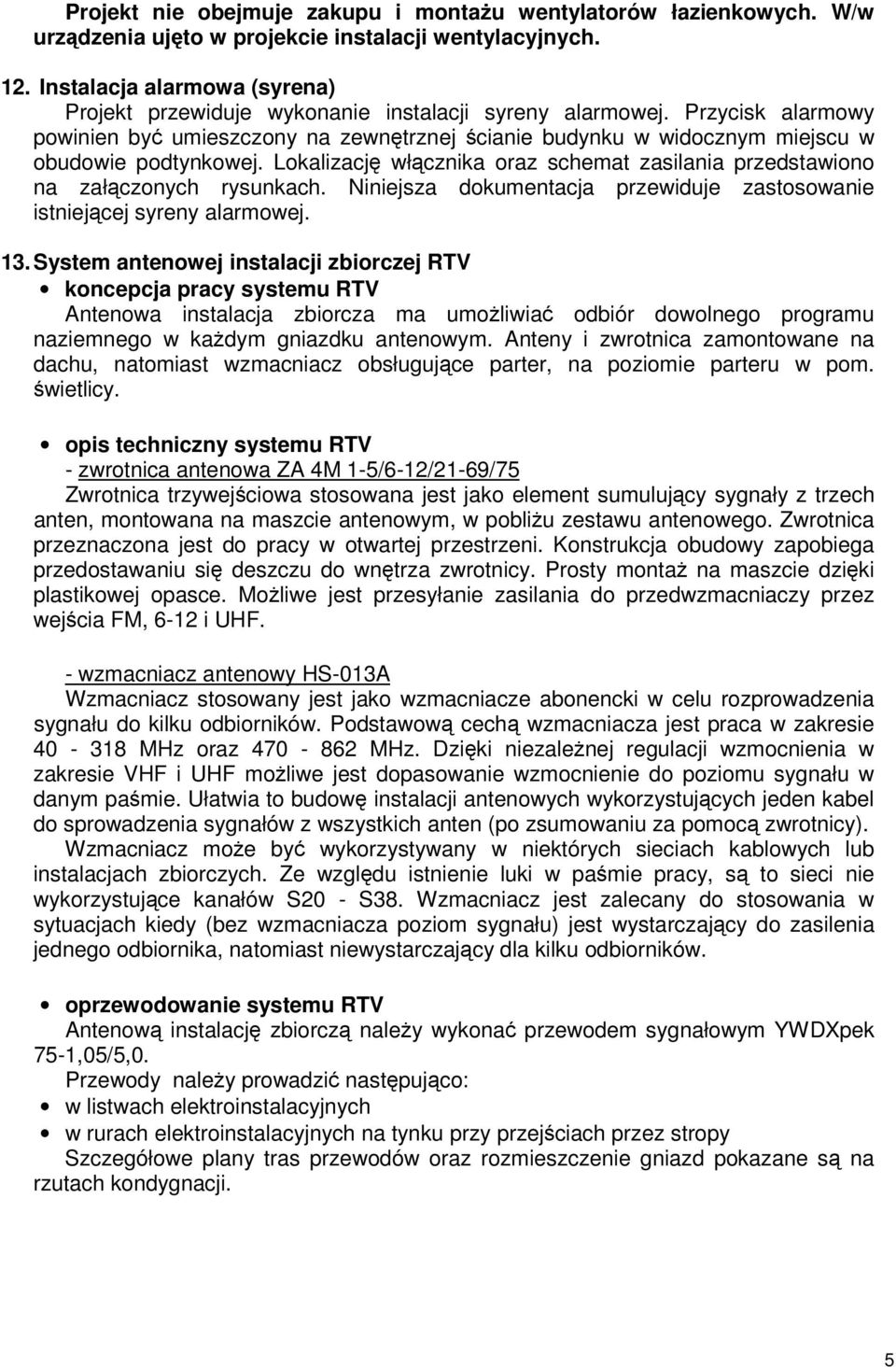

5 Projekt nie obejmuje zakupu i montau wentylatorów łazienkowych. W/w urzdzenia ujto w projekcie instalacji wentylacyjnych. 12. Instalacja alarmowa (syrena) Projekt przewiduje wykonanie instalacji syreny alarmowej. Przycisk alarmowy powinien by umieszczony na zewntrznej cianie budynku w widocznym miejscu w obudowie podtynkowej. Lokalizacj włcznika oraz schemat zasilania przedstawiono na załczonych rysunkach. Niniejsza dokumentacja przewiduje zastosowanie istniejcej syreny alarmowej. 13. System antenowej instalacji zbiorczej RTV koncepcja pracy systemu RTV Antenowa instalacja zbiorcza ma umoliwia odbiór dowolnego programu naziemnego w kadym gniazdku antenowym. Anteny i zwrotnica zamontowane na dachu, natomiast wzmacniacz obsługujce parter, na poziomie parteru w pom. wietlicy. opis techniczny systemu RTV - zwrotnica antenowa ZA 4M 1-5/6-12/21-69/75 Zwrotnica trzywejciowa stosowana jest jako element sumulujcy sygnały z trzech anten, montowana na maszcie antenowym, w pobliu zestawu antenowego. Zwrotnica przeznaczona jest do pracy w otwartej przestrzeni. Konstrukcja obudowy zapobiega przedostawaniu si deszczu do wntrza zwrotnicy. Prosty monta na maszcie dziki plastikowej opasce. Moliwe jest przesyłanie zasilania do przedwzmacniaczy przez wejcia FM, 6-12 i UHF. - wzmacniacz antenowy HS-013A Wzmacniacz stosowany jest jako wzmacniacze abonencki w celu rozprowadzenia sygnału do kilku odbiorników. Podstawow cech wzmacniacza jest praca w zakresie MHz oraz MHz. Dziki niezalenej regulacji wzmocnienia w zakresie VHF i UHF moliwe jest dopasowanie wzmocnienie do poziomu sygnału w danym pamie. Ułatwia to budow instalacji antenowych wykorzystujcych jeden kabel do sprowadzenia sygnałów z wszystkich anten (po zsumowaniu za pomoc zwrotnicy). Wzmacniacz moe by wykorzystywany w niektórych sieciach kablowych lub instalacjach zbiorczych. Ze wzgldu istnienie luki w pamie pracy, s to sieci nie wykorzystujce kanałów S20 - S38. Wzmacniacz jest zalecany do stosowania w sytuacjach kiedy (bez wzmacniacza poziom sygnału) jest wystarczajcy do zasilenia jednego odbiornika, natomiast niewystarczajcy dla kilku odbiorników. oprzewodowanie systemu RTV Antenow instalacj zbiorcz naley wykona przewodem sygnałowym YWDXpek 75-1,05/5,0. Przewody naley prowadzi nastpujco: w listwach elektroinstalacyjnych w rurach elektroinstalacyjnych na tynku przy przejciach przez stropy Szczegółowe plany tras przewodów oraz rozmieszczenie gniazd pokazane s na rzutach kondygnacji. 5

6 zasilanie systemu RTV Do zasilania systemu RTV, na poziomie parteru (pom. wietlicy) przewidziano pozostawienie wypustu elektrycznego 230V. Zasilanie rozdzielni RTV wykona z rozdzielni RG przewodem YDYo3x1,5mm Instalacja odgromowa i przepiciowa Na dachu modernizowanego budynku przewidziano wykonanie instalacji odgromowej. Jako zwody poziome wykorzysta metalowe pokrycie dachu. Na kominach wentylacyjnych przewody instalacji odgromowej montowa na uchwytach z kołkiem rozporowym. Na dachu przy pomocy metalowych obejm i drutu 8mm połczy z instalacj odgromow kominy, wystajce metalowe czci dachu. Z instalacj odgromow nie łczy bezporednio wentylatorów dachowych elektrycznych, czerpni dachowych połczonych z urzdzeniami elektrycznymi, syreny alarmowej. Do ochrony w/w urzdze naley w bezpiecznej odległoci wykona maszty odgromowe pionowe o wysokoci uzalenionej od gabarytów urzdze, które maj chroni przed bezporednim wyładowaniem atmosferycznym. Zwody odprowadzajce prowadzi w rurach grubociennych pod elewacj (pod dociepleniem) oraz na tynku na uchwytach. Na cianie na wysokoci 1,5m zamontowa złcza kontrolne w szafkach rewizyjnych. Jako uziemienie instalacji elektrycznych oraz instalacji odgromowej w modernizowanym budynku zaprojektowano uziom otokowy. Uziom otokowy naley wykona z bednarki FeZn 25x4mm układanej w gruncie na głbokoci 0,8m, dookoła budynku, w odległoci nie mniejszej ni 1m od obrysu budynku. Bednark na długoci od złcza kontrolnego do ziemi i 20 cm pod ziemi naley zabezpieczy osłon w postaci rury grubociennej, Bednark w wykopie łczy za pomoc spawu. Rezystancja uziomu otokowego dla gruntów porednich nie powinna przekracza 10 w przypadku innych rodzajów gruntów wymagan warto rezystancji naley odczyta z norm. W przypadku kiedy wymagana rezystancja nie została osignita, naley dodatkowo wykona uziomy pionowe np. produkcji Galmar. Przewody uziemiajce naley chroni przed korozj poprzez malowanie farb antykorozyjn lub lakierem asfaltowym na wysokoci do 30cm nad ziemi i do głbokoci 20cm w ziemi. Połczenia spawane naley zabezpieczy przed korozj poprzez malowanie farb antykorozyjn. Jako ochron od przepi zaprojektowano ochronniki przeciwprzepiciowe I i II typu w rozdzielnicy elektrycznej. 15. Ochrona od porae, połczenia wyrównawcze Jako ochron dodatkow zaprojektowano samoczynne wyłczenie zasilania w układzie sieciowym TN-S. Projektowana tablica elektryczna winna by wyposaona w szyny ochronne PE i neutralne N z zaciskami wielokrotnymi. Zaciski N naley odizolowa od konstrukcji. Przewody PE połczy ze stykami ochronnymi gniazd wtykowych, z konstrukcjami wsporczymi złcza energetycznego i tablicy oraz z zaciskami ochronnymi opraw. Przewód PE ma mie izolacj w kolorze ółto-zielonym natomiast N w niebieskim. W budynku naley wykona główn szyn wyrównawcz GSWP (uziemiajc) w pobliu rozdzielnicy głównej, do której za pomoc bednarki FeZn25x4 i przewodów LgYo25mm2, LgYo6mm2 naley podłczy: - przewody ochronne lub ochronno-neutralne - rury instalacji sanitarnych - metalowe brodziki, baseny, zlewy itp. 6

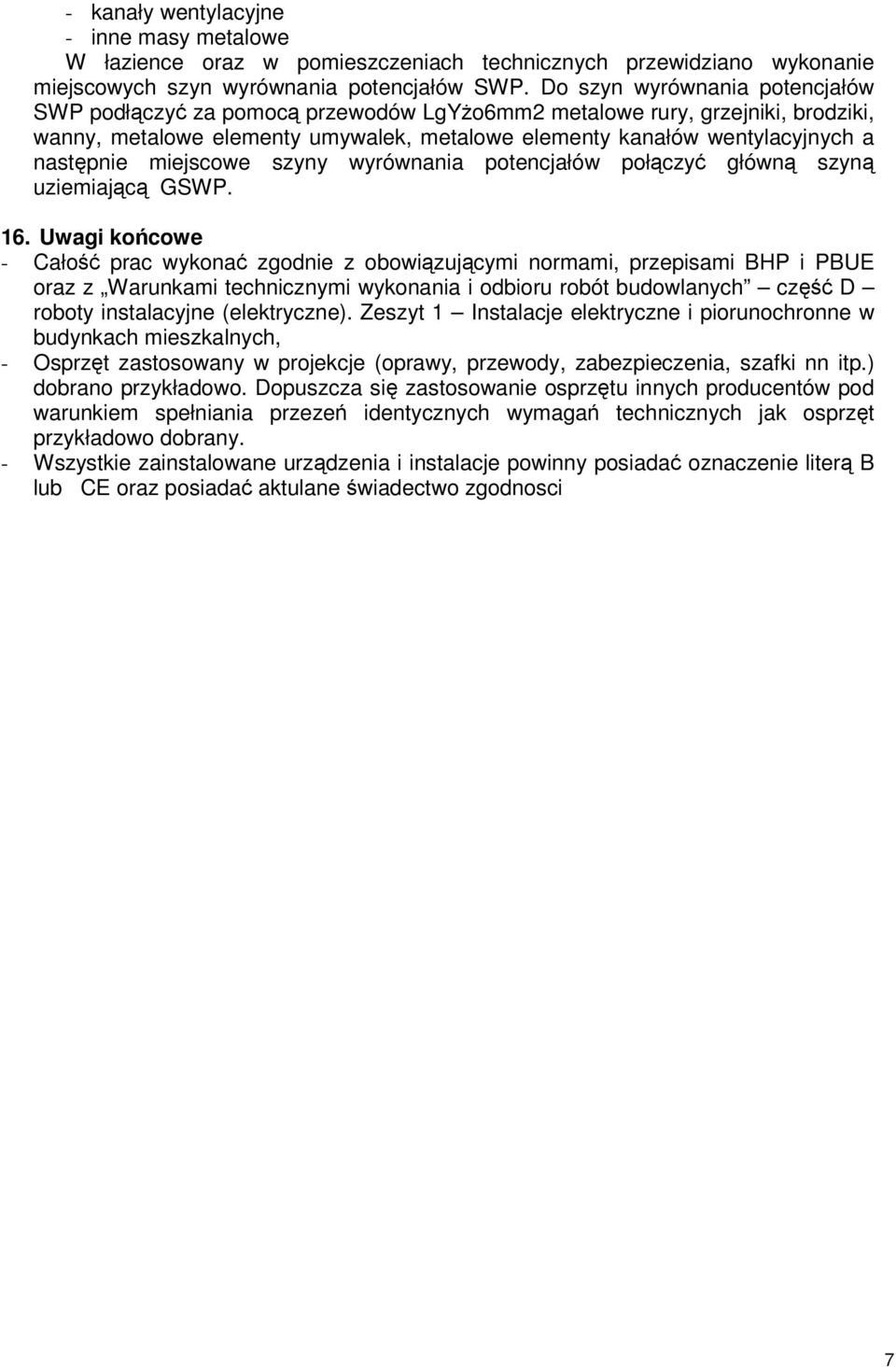

7 - kanały wentylacyjne - inne masy metalowe W łazience oraz w pomieszczeniach technicznych przewidziano wykonanie miejscowych szyn wyrównania potencjałów SWP. Do szyn wyrównania potencjałów SWP podłczy za pomoc przewodów LgYo6mm2 metalowe rury, grzejniki, brodziki, wanny, metalowe elementy umywalek, metalowe elementy kanałów wentylacyjnych a nastpnie miejscowe szyny wyrównania potencjałów połczy główn szyn uziemiajc GSWP. 16. Uwagi kocowe - Cało prac wykona zgodnie z obowizujcymi normami, przepisami BHP i PBUE oraz z Warunkami technicznymi wykonania i odbioru robót budowlanych cz D roboty instalacyjne (elektryczne). Zeszyt 1 Instalacje elektryczne i piorunochronne w budynkach mieszkalnych, - Osprzt zastosowany w projekcje (oprawy, przewody, zabezpieczenia, szafki nn itp.) dobrano przykładowo. Dopuszcza si zastosowanie osprztu innych producentów pod warunkiem spełniania przeze identycznych wymaga technicznych jak osprzt przykładowo dobrany. - Wszystkie zainstalowane urzdzenia i instalacje powinny posiada oznaczenie liter B lub CE oraz posiada aktulane wiadectwo zgodnosci 7

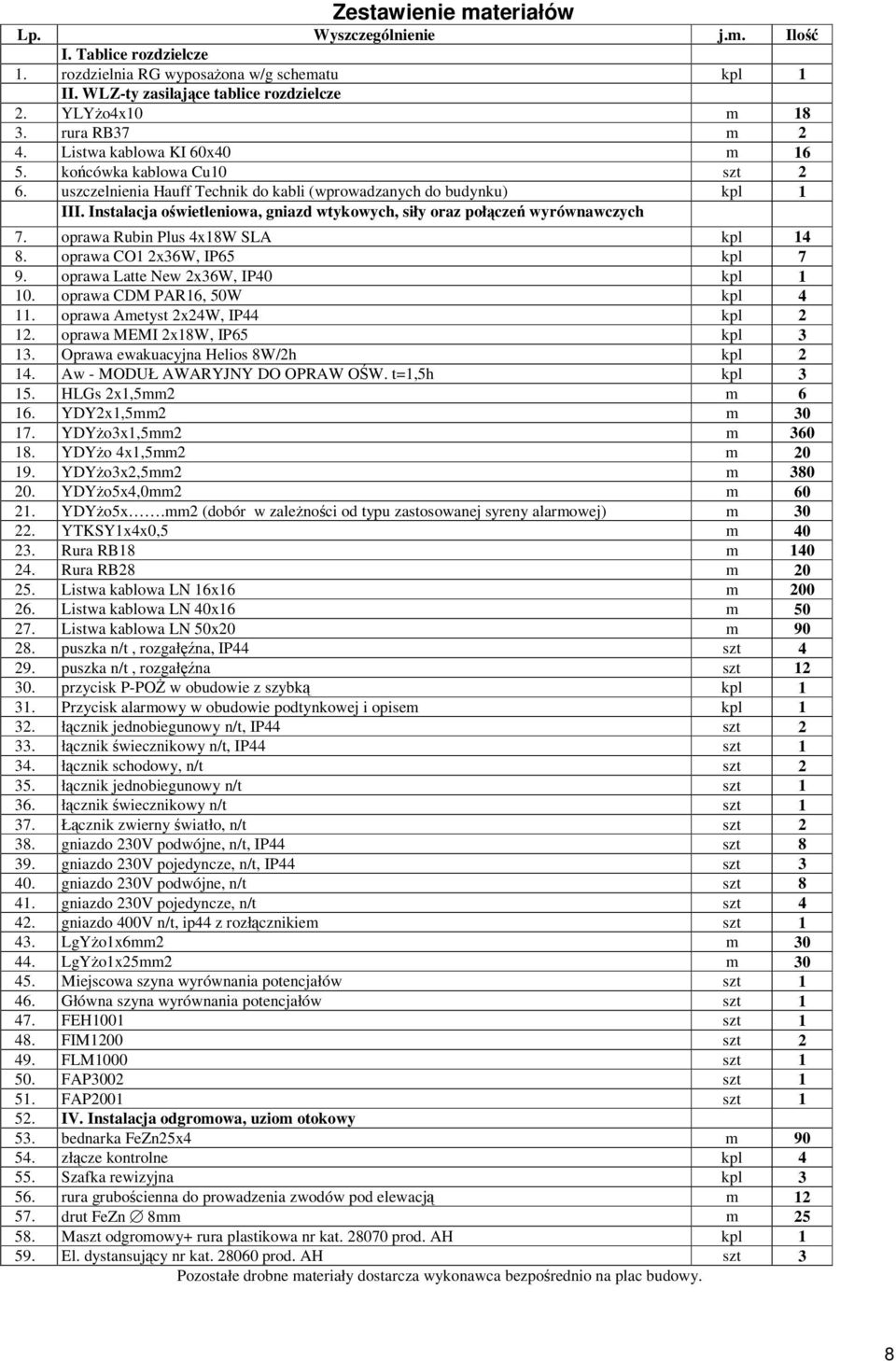

8 Zestawienie materiałów Lp. Wyszczególnienie j.m. Ilo I. Tablice rozdzielcze 1. rozdzielnia RG wyposaona w/g schematu kpl 1 II. WLZ-ty zasilajce tablice rozdzielcze 2. YLYo4x10 m rura RB37 m 2 4. Listwa kablowa KI 60x40 m kocówka kablowa Cu10 szt 2 6. uszczelnienia Hauff Technik do kabli (wprowadzanych do budynku) kpl 1 III. Instalacja owietleniowa, gniazd wtykowych, siły oraz połcze wyrównawczych 7. oprawa Rubin Plus 4x18W SLA kpl oprawa CO1 2x36W, IP65 kpl 7 9. oprawa Latte New 2x36W, IP40 kpl oprawa CDM PAR16, 50W kpl oprawa Ametyst 2x24W, IP44 kpl oprawa MEMI 2x18W, IP65 kpl Oprawa ewakuacyjna Helios 8W/2h kpl Aw - MODUŁ AWARYJNY DO OPRAW OW. t=1,5h kpl HLGs 2x1,5mm2 m YDY2x1,5mm2 m YDYo3x1,5mm2 m YDYo 4x1,5mm2 m YDYo3x2,5mm2 m YDYo5x4,0mm2 m YDYo5x.mm2 (dobór w zalenoci od typu zastosowanej syreny alarmowej) m YTKSY1x4x0,5 m Rura RB18 m Rura RB28 m Listwa kablowa LN 16x16 m Listwa kablowa LN 40x16 m Listwa kablowa LN 50x20 m puszka n/t, rozgałna, IP44 szt puszka n/t, rozgałna szt przycisk P-PO w obudowie z szybk kpl Przycisk alarmowy w obudowie podtynkowej i opisem kpl łcznik jednobiegunowy n/t, IP44 szt łcznik wiecznikowy n/t, IP44 szt łcznik schodowy, n/t szt łcznik jednobiegunowy n/t szt łcznik wiecznikowy n/t szt Łcznik zwierny wiatło, n/t szt gniazdo 230V podwójne, n/t, IP44 szt gniazdo 230V pojedyncze, n/t, IP44 szt gniazdo 230V podwójne, n/t szt gniazdo 230V pojedyncze, n/t szt gniazdo 400V n/t, ip44 z rozłcznikiem szt LgYo1x6mm2 m LgYo1x25mm2 m Miejscowa szyna wyrównania potencjałów szt Główna szyna wyrównania potencjałów szt FEH1001 szt FIM1200 szt FLM1000 szt FAP3002 szt FAP2001 szt IV. Instalacja odgromowa, uziom otokowy 53. bednarka FeZn25x4 m złcze kontrolne kpl Szafka rewizyjna kpl rura grubocienna do prowadzenia zwodów pod elewacj m drut FeZn 8mm m Maszt odgromowy+ rura plastikowa nr kat prod. AH kpl El. dystansujcy nr kat prod. AH szt 3 Pozostałe drobne materiały dostarcza wykonawca bezporednio na plac budowy. 8

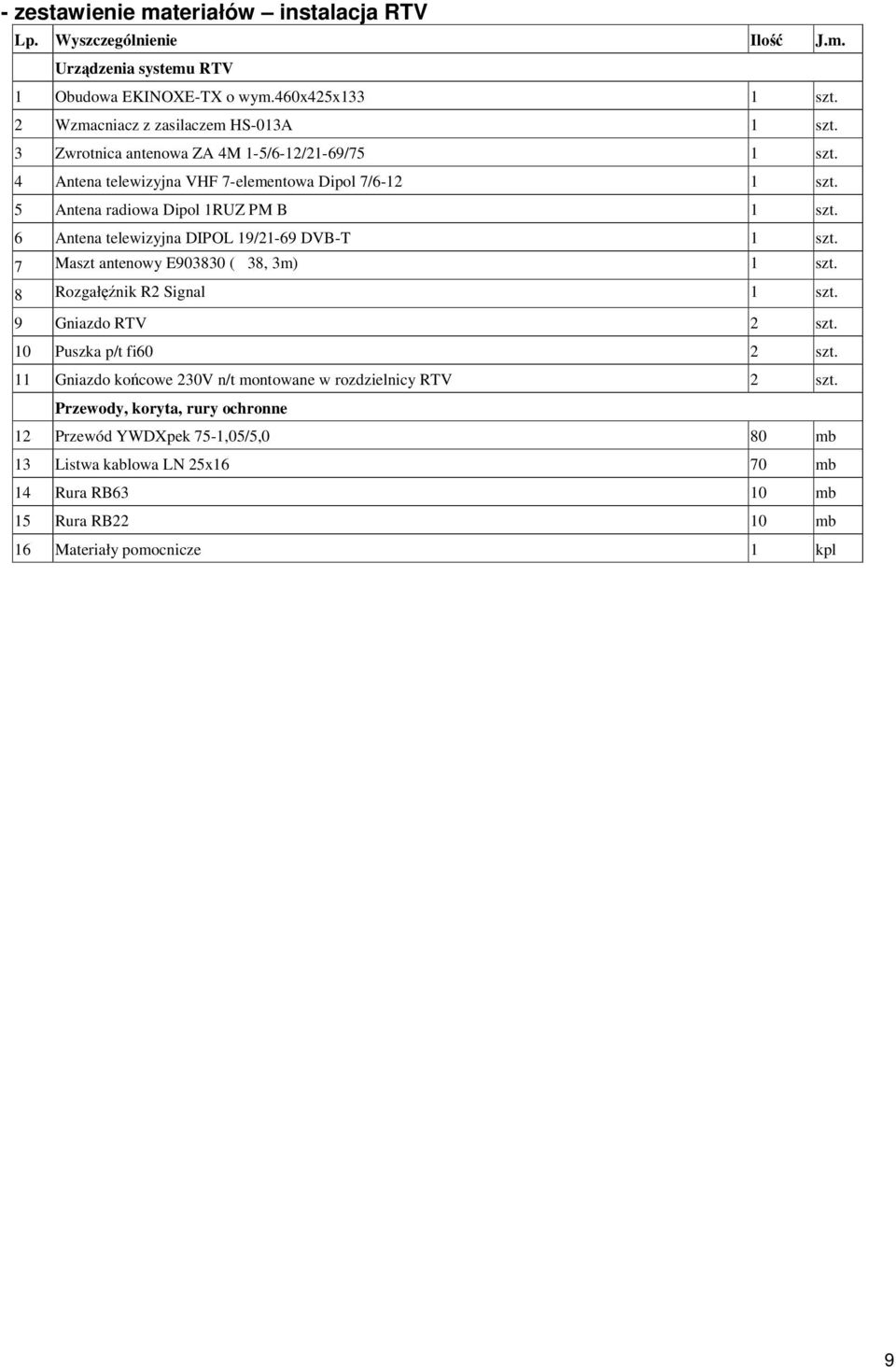

9 - zestawienie materiałów instalacja RTV Lp. Wyszczególnienie Ilo J.m. Urzdzenia systemu RTV 1 Obudowa EKINOXE-TX o wym.460x425x133 1 szt. 2 Wzmacniacz z zasilaczem HS-013A 1 szt. 3 Zwrotnica antenowa ZA 4M 1-5/6-12/21-69/75 1 szt. 4 Antena telewizyjna VHF 7-elementowa Dipol 7/ szt. 5 Antena radiowa Dipol 1RUZ PM B 1 szt. 6 Antena telewizyjna DIPOL 19/21-69 DVB-T 1 szt. 7 Maszt antenowy E ( 38, 3m) 1 szt. 8 Rozgałnik R2 Signal 1 szt. 9 Gniazdo RTV 2 szt. 10 Puszka p/t fi60 2 szt. 11 Gniazdo kocowe 230V n/t montowane w rozdzielnicy RTV 2 szt. Przewody, koryta, rury ochronne 12 Przewód YWDXpek 75-1,05/5,0 80 mb 13 Listwa kablowa LN 25x16 70 mb 14 Rura RB63 10 mb 15 Rura RB22 10 mb 16 Materiały pomocnicze 1 kpl 9

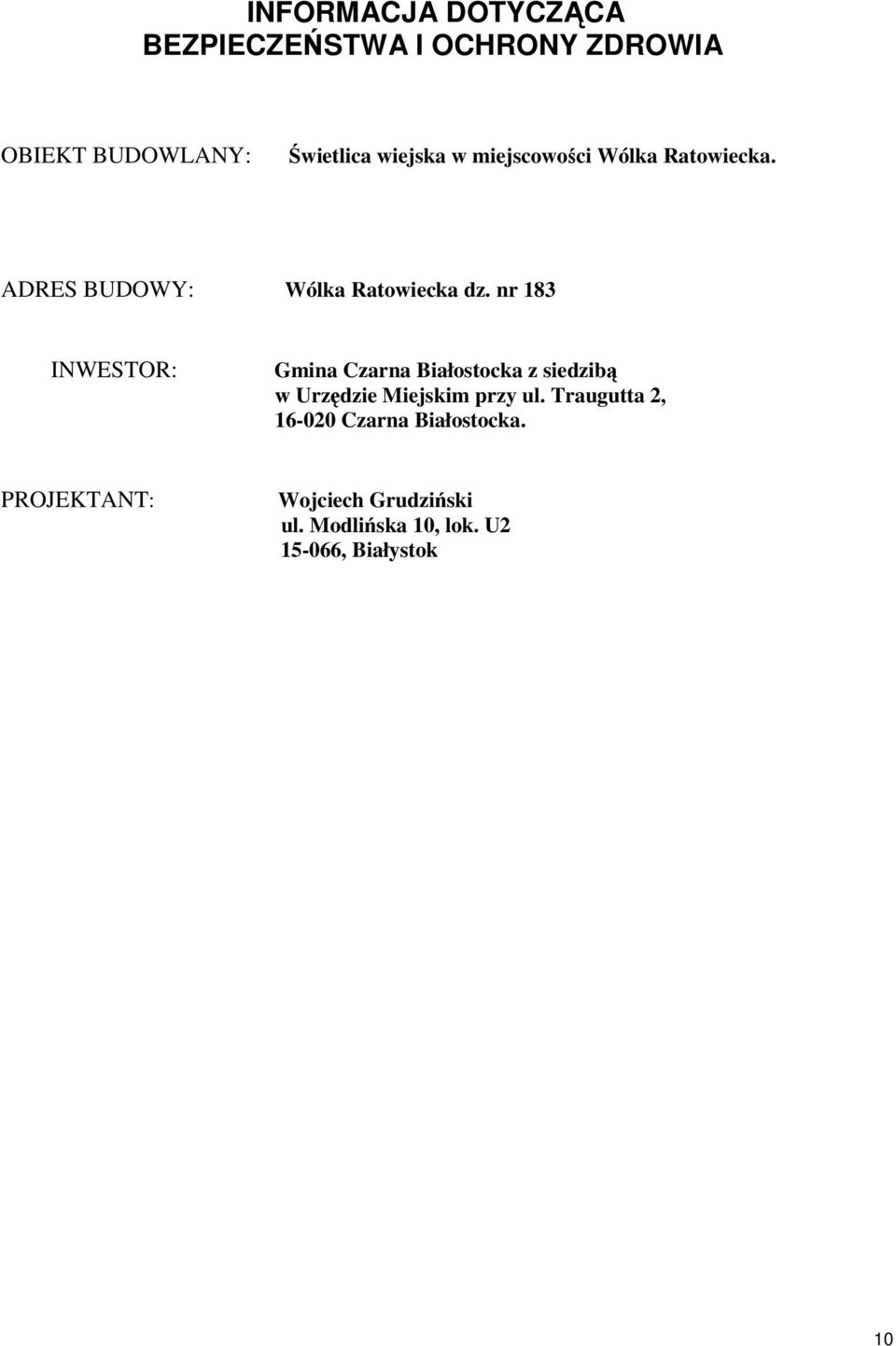

10 INFORMACJA DOTYCZCA BEZPIECZESTWA I OCHRONY ZDROWIA OBIEKT BUDOWLANY: wietlica wiejska w miejscowoci Wólka Ratowiecka. ADRES BUDOWY: Wólka Ratowiecka dz. nr 183 INWESTOR: Gmina Czarna Białostocka z siedzib w Urzdzie Miejskim przy ul. Traugutta 2, Czarna Białostocka. PROJEKTANT: Wojciech Grudziski ul. Modliska 10, lok. U , Białystok 10

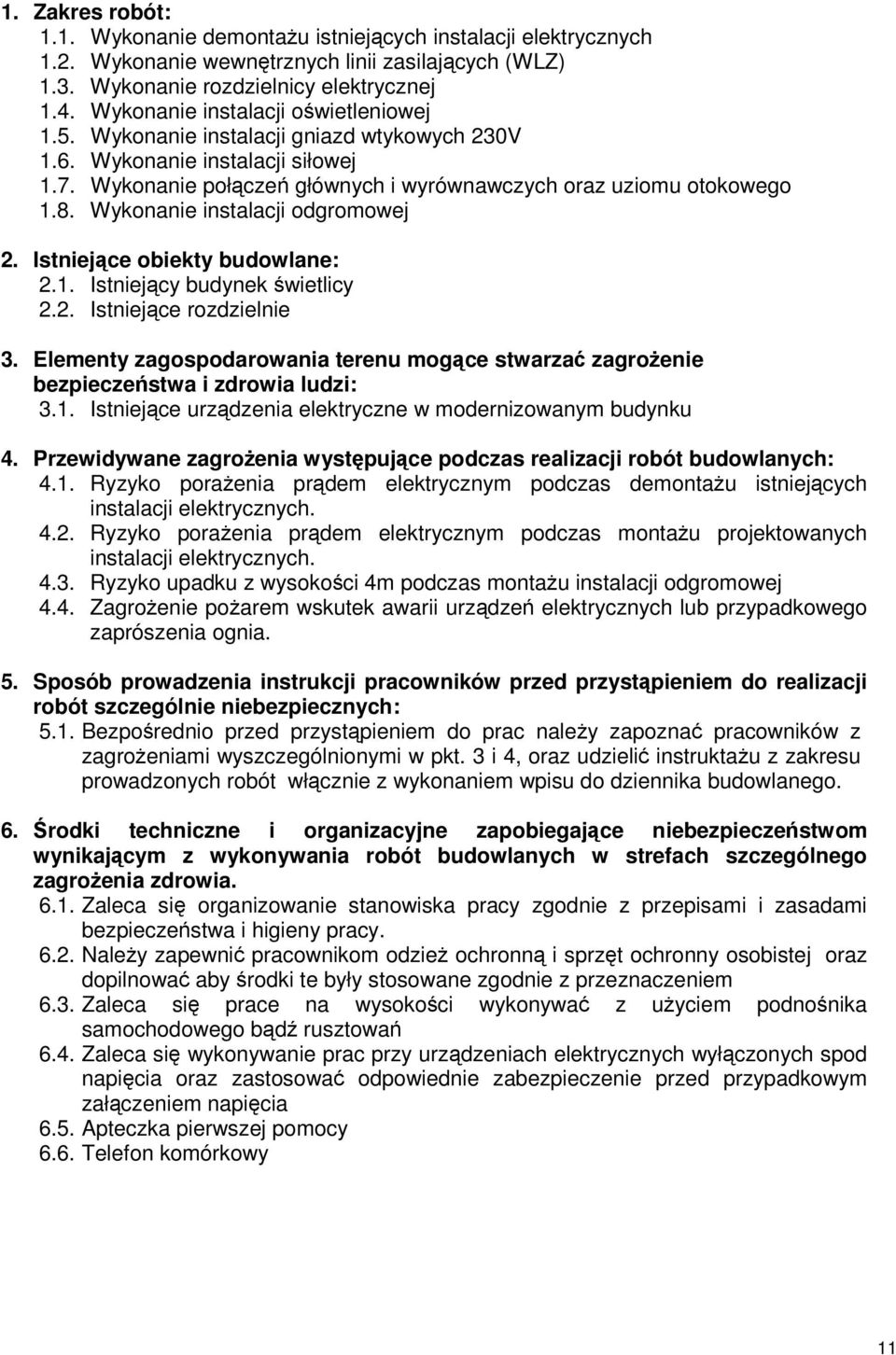

11 1. Zakres robót: 1.1. Wykonanie demontau istniejcych instalacji elektrycznych 1.2. Wykonanie wewntrznych linii zasilajcych (WLZ) 1.3. Wykonanie rozdzielnicy elektrycznej 1.4. Wykonanie instalacji owietleniowej 1.5. Wykonanie instalacji gniazd wtykowych 230V 1.6. Wykonanie instalacji siłowej 1.7. Wykonanie połcze głównych i wyrównawczych oraz uziomu otokowego 1.8. Wykonanie instalacji odgromowej 2. Istniejce obiekty budowlane: 2.1. Istniejcy budynek wietlicy 2.2. Istniejce rozdzielnie 3. Elementy zagospodarowania terenu mogce stwarza zagroenie bezpieczestwa i zdrowia ludzi: 3.1. Istniejce urzdzenia elektryczne w modernizowanym budynku 4. Przewidywane zagroenia wystpujce podczas realizacji robót budowlanych: 4.1. Ryzyko poraenia prdem elektrycznym podczas demontau istniejcych instalacji elektrycznych Ryzyko poraenia prdem elektrycznym podczas montau projektowanych instalacji elektrycznych Ryzyko upadku z wysokoci 4m podczas montau instalacji odgromowej 4.4. Zagroenie poarem wskutek awarii urzdze elektrycznych lub przypadkowego zaprószenia ognia. 5. Sposób prowadzenia instrukcji pracowników przed przystpieniem do realizacji robót szczególnie niebezpiecznych: 5.1. Bezporednio przed przystpieniem do prac naley zapozna pracowników z zagroeniami wyszczególnionymi w pkt. 3 i 4, oraz udzieli instruktau z zakresu prowadzonych robót włcznie z wykonaniem wpisu do dziennika budowlanego. 6. rodki techniczne i organizacyjne zapobiegajce niebezpieczestwom wynikajcym z wykonywania robót budowlanych w strefach szczególnego zagroenia zdrowia Zaleca si organizowanie stanowiska pracy zgodnie z przepisami i zasadami bezpieczestwa i higieny pracy Naley zapewni pracownikom odzie ochronn i sprzt ochronny osobistej oraz dopilnowa aby rodki te były stosowane zgodnie z przeznaczeniem 6.3. Zaleca si prace na wysokoci wykonywa z uyciem podnonika samochodowego bd rusztowa 6.4. Zaleca si wykonywanie prac przy urzdzeniach elektrycznych wyłczonych spod napicia oraz zastosowa odpowiednie zabezpieczenie przed przypadkowym załczeniem napicia 6.5. Apteczka pierwszej pomocy 6.6. Telefon komórkowy 11

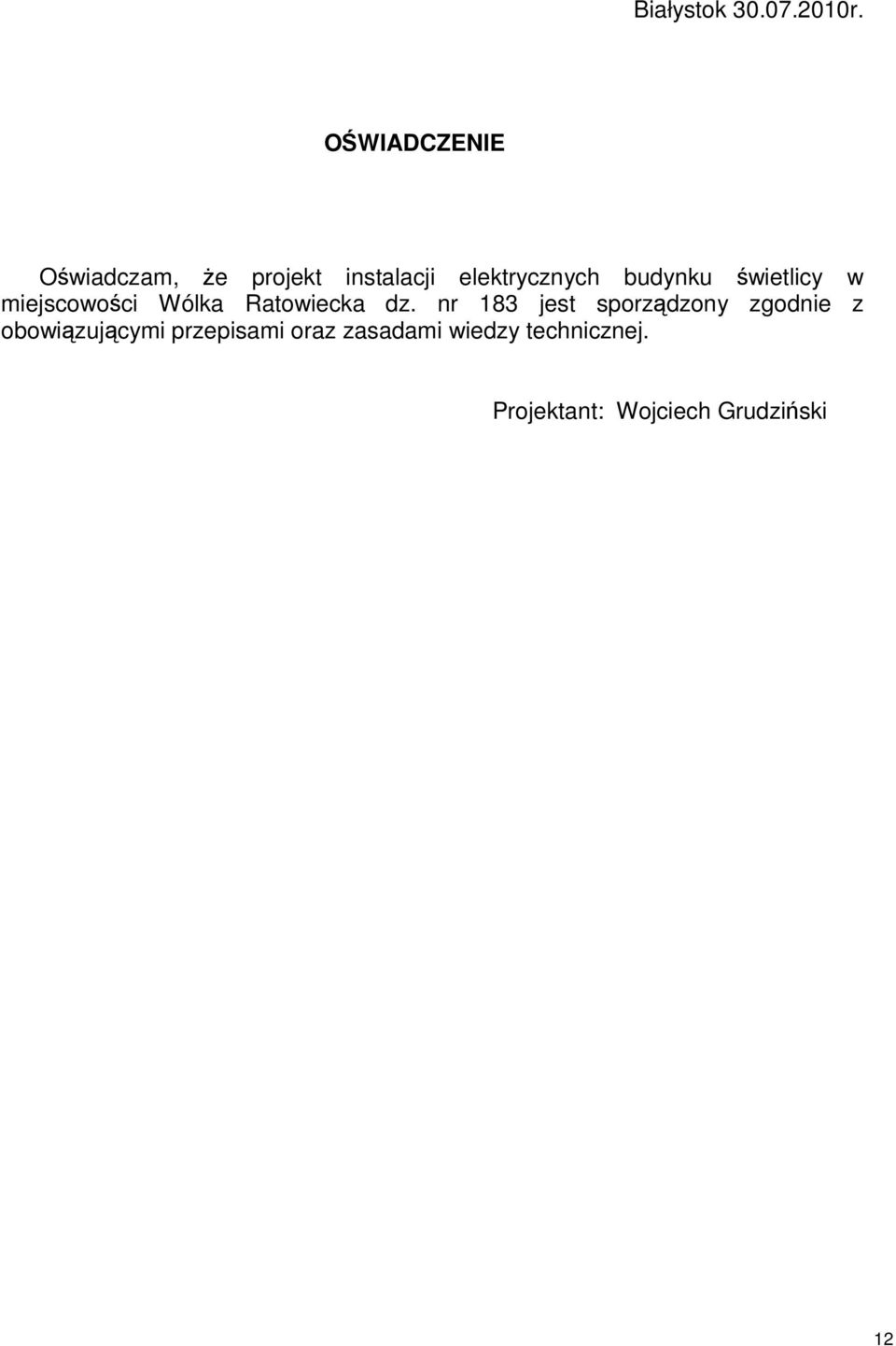

12 Białystok r. O WIADCZENIE Owiadczam, e projekt instalacji elektrycznych budynku wietlicy w miejscowoci Wólka Ratowiecka dz. nr 183 jest sporzdzony zgodnie z obowizujcymi przepisami oraz zasadami wiedzy technicznej. Projektant: Wojciech Grudziski 12
