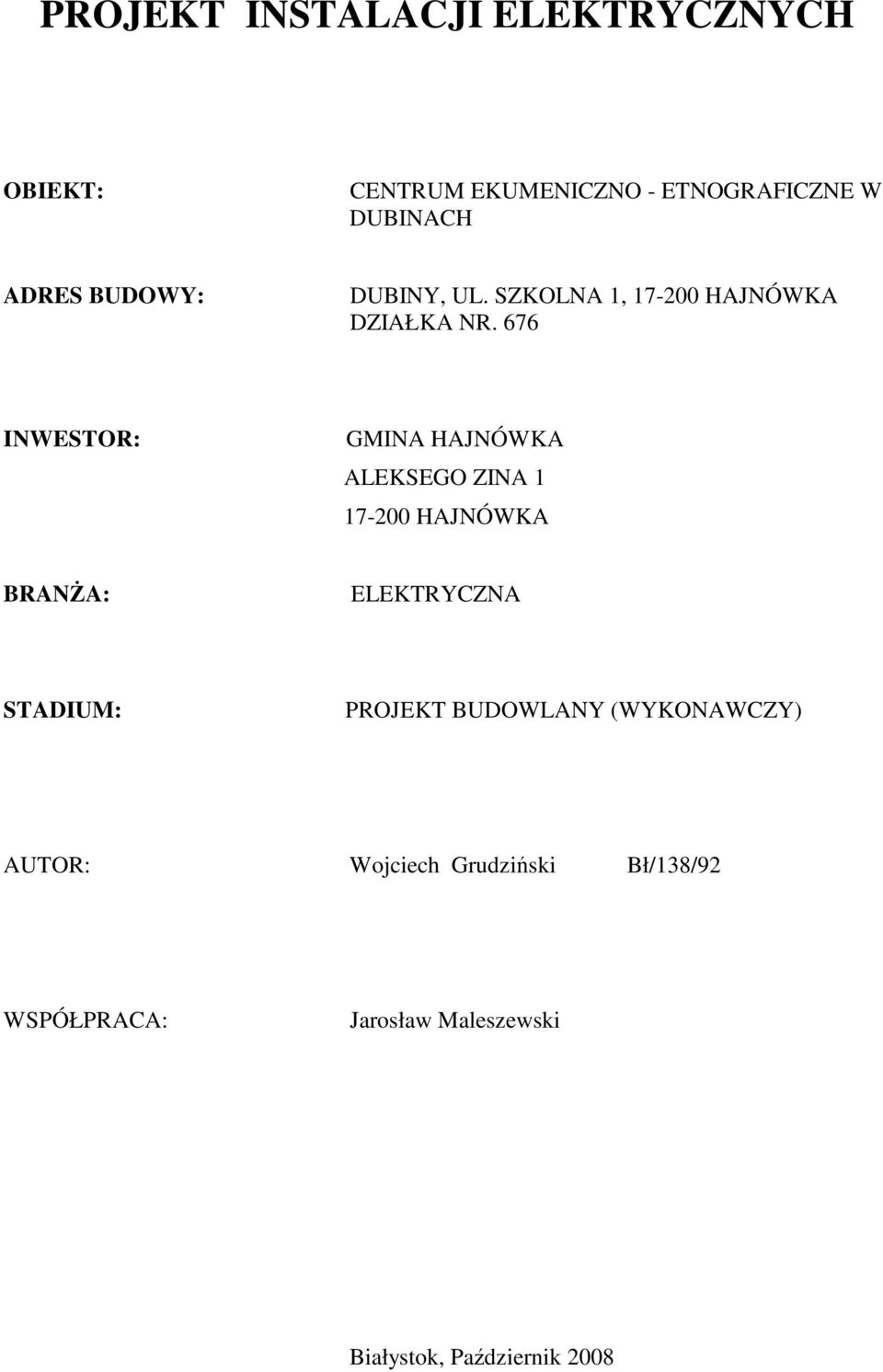

1 PROJEKT INSTALACJI ELEKTRYCZNYCH OBIEKT: CENTRUM EKUMENICZNO - ETNOGRAFICZNE W DUBINACH ADRES BUDOWY: DUBINY, UL. SZKOLNA 1, HAJNÓWKA DZIAŁKA NR. 676 INWESTOR: GMINA HAJNÓWKA ALEKSEGO ZINA HAJNÓWKA BRANA: ELEKTRYCZNA STADIUM: PROJEKT BUDOWLANY (WYKONAWCZY) AUTOR: Wojciech Grudziski Bł/138/92 WSPÓŁPRACA: Jarosław Maleszewski Białystok, Padziernik 2008

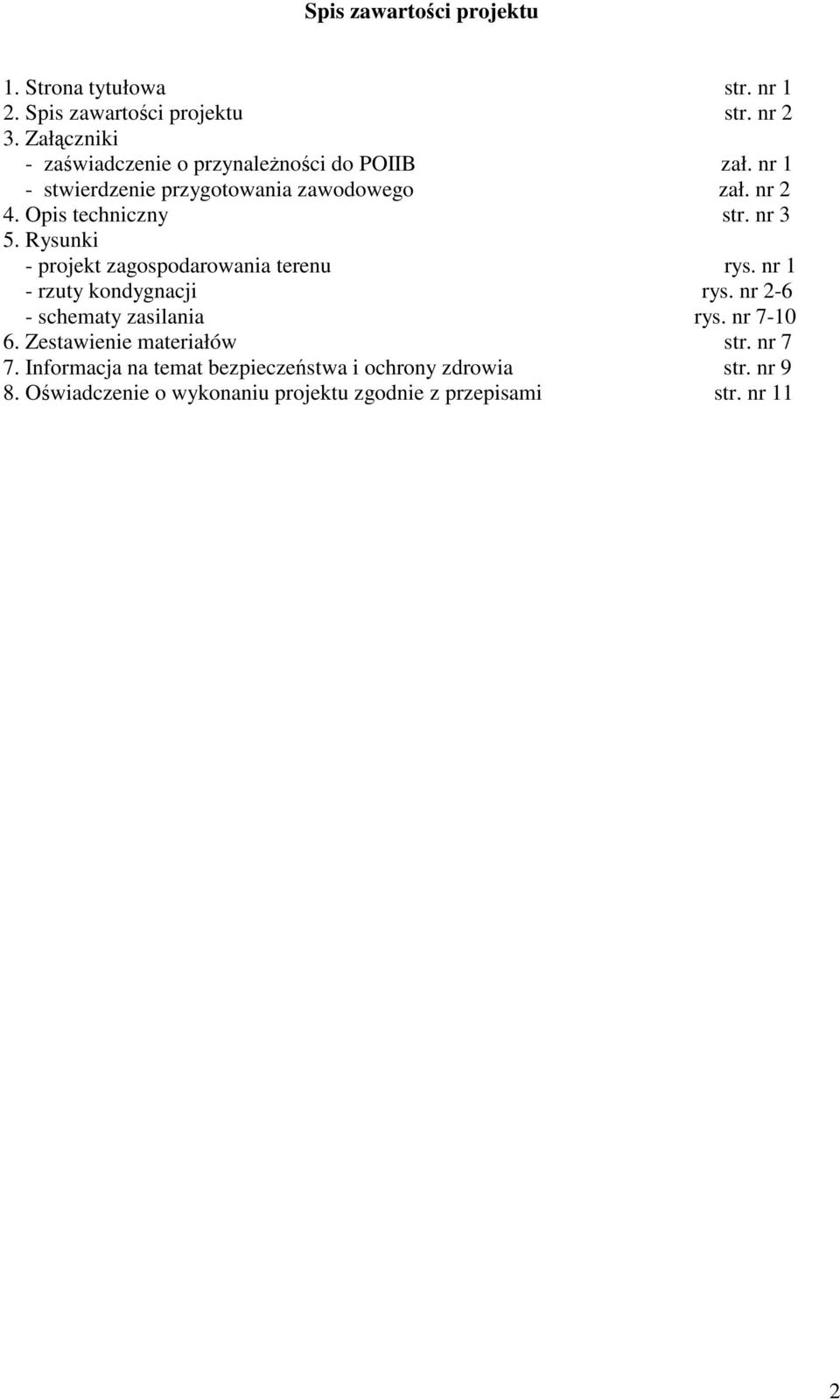

2 Spis zawartoci projektu 1. Strona tytułowa str. nr 1 2. Spis zawartoci projektu str. nr 2 3. Załczniki - zawiadczenie o przynalenoci do POIIB zał. nr 1 - stwierdzenie przygotowania zawodowego zał. nr 2 4. Opis techniczny str. nr 3 5. Rysunki - projekt zagospodarowania terenu rys. nr 1 - rzuty kondygnacji rys. nr schematy zasilania rys. nr Zestawienie materiałów str. nr 7 7. Informacja na temat bezpieczestwa i ochrony zdrowia str. nr 9 8. Owiadczenie o wykonaniu projektu zgodnie z przepisami str. nr 11 2

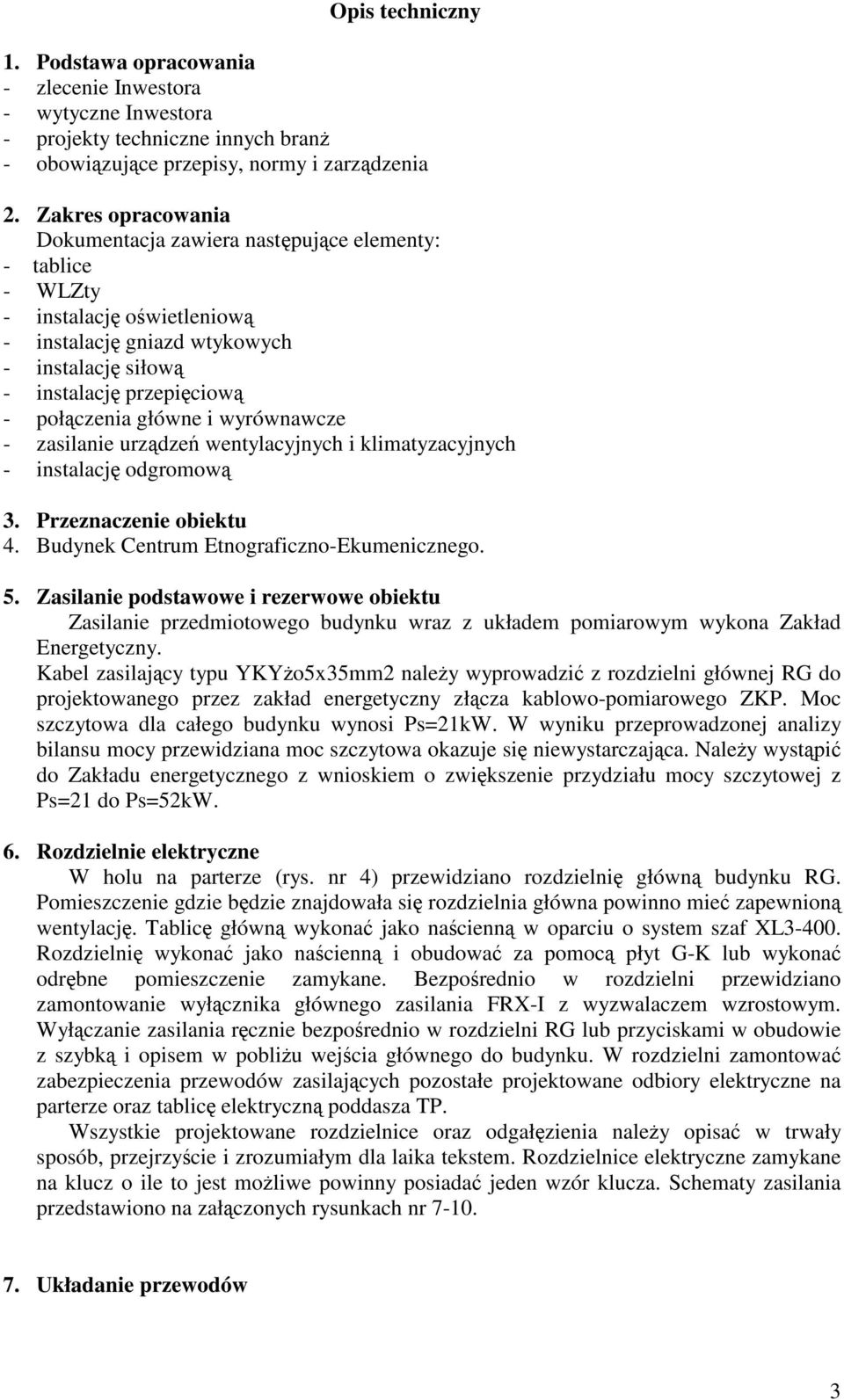

3 Opis techniczny 1. Podstawa opracowania - zlecenie Inwestora - wytyczne Inwestora - projekty techniczne innych bran - obowizujce przepisy, normy i zarzdzenia 2. Zakres opracowania Dokumentacja zawiera nastpujce elementy: - tablice - WLZty - instalacj owietleniow - instalacj gniazd wtykowych - instalacj siłow - instalacj przepiciow - połczenia główne i wyrównawcze - zasilanie urzdze wentylacyjnych i klimatyzacyjnych - instalacj odgromow 3. Przeznaczenie obiektu 4. Budynek Centrum Etnograficzno-Ekumenicznego. 5. Zasilanie podstawowe i rezerwowe obiektu Zasilanie przedmiotowego budynku wraz z układem pomiarowym wykona Zakład Energetyczny. Kabel zasilajcy typu YKYo5x35mm2 naley wyprowadzi z rozdzielni głównej RG do projektowanego przez zakład energetyczny złcza kablowo-pomiarowego ZKP. Moc szczytowa dla całego budynku wynosi Ps=21kW. W wyniku przeprowadzonej analizy bilansu mocy przewidziana moc szczytowa okazuje si niewystarczajca. Naley wystpi do Zakładu energetycznego z wnioskiem o zwikszenie przydziału mocy szczytowej z Ps=21 do Ps=52kW. 6. Rozdzielnie elektryczne W holu na parterze (rys. nr 4) przewidziano rozdzielni główn budynku RG. Pomieszczenie gdzie bdzie znajdowała si rozdzielnia główna powinno mie zapewnion wentylacj. Tablic główn wykona jako nacienn w oparciu o system szaf XL Rozdzielni wykona jako nacienn i obudowa za pomoc płyt G-K lub wykona odrbne pomieszczenie zamykane. Bezporednio w rozdzielni przewidziano zamontowanie wyłcznika głównego zasilania FRX-I z wyzwalaczem wzrostowym. Wyłczanie zasilania rcznie bezporednio w rozdzielni RG lub przyciskami w obudowie z szybk i opisem w pobliu wejcia głównego do budynku. W rozdzielni zamontowa zabezpieczenia przewodów zasilajcych pozostałe projektowane odbiory elektryczne na parterze oraz tablic elektryczn poddasza TP. Wszystkie projektowane rozdzielnice oraz odgałzienia naley opisa w trwały sposób, przejrzycie i zrozumiałym dla laika tekstem. Rozdzielnice elektryczne zamykane na klucz o ile to jest moliwe powinny posiada jeden wzór klucza. Schematy zasilania przedstawiono na załczonych rysunkach nr Układanie przewodów 3

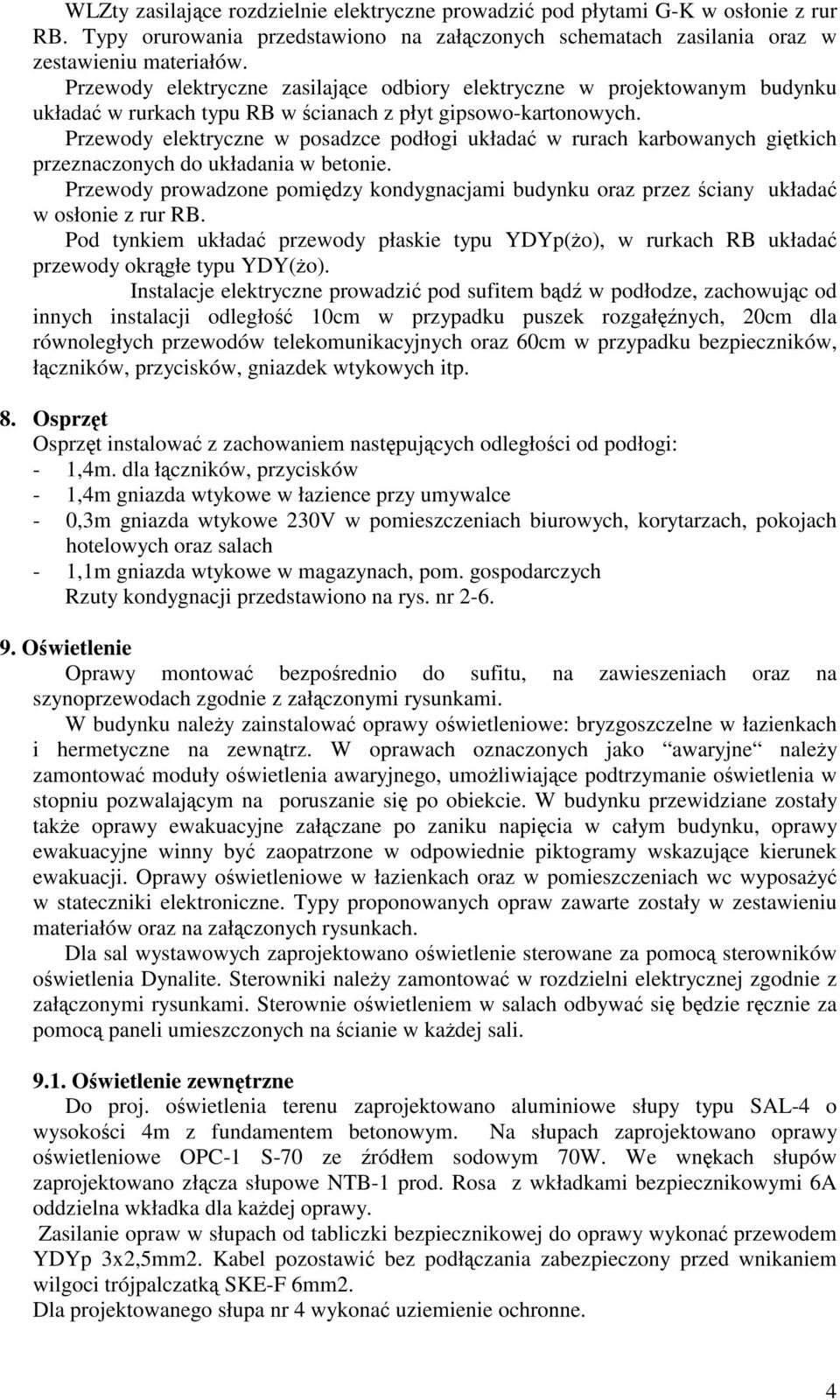

4 WLZty zasilajce rozdzielnie elektryczne prowadzi pod płytami G-K w osłonie z rur RB. Typy orurowania przedstawiono na załczonych schematach zasilania oraz w zestawieniu materiałów. Przewody elektryczne zasilajce odbiory elektryczne w projektowanym budynku układa w rurkach typu RB w cianach z płyt gipsowo-kartonowych. Przewody elektryczne w posadzce podłogi układa w rurach karbowanych gitkich przeznaczonych do układania w betonie. Przewody prowadzone pomidzy kondygnacjami budynku oraz przez ciany układa w osłonie z rur RB. Pod tynkiem układa przewody płaskie typu YDYp(o), w rurkach RB układa przewody okrgłe typu YDY(o). Instalacje elektryczne prowadzi pod sufitem bd w podłodze, zachowujc od innych instalacji odległo 10cm w przypadku puszek rozgałnych, 20cm dla równoległych przewodów telekomunikacyjnych oraz 60cm w przypadku bezpieczników, łczników, przycisków, gniazdek wtykowych itp. 8. Osprzt Osprzt instalowa z zachowaniem nastpujcych odległoci od podłogi: - 1,4m. dla łczników, przycisków - 1,4m gniazda wtykowe w łazience przy umywalce - 0,3m gniazda wtykowe 230V w pomieszczeniach biurowych, korytarzach, pokojach hotelowych oraz salach - 1,1m gniazda wtykowe w magazynach, pom. gospodarczych Rzuty kondygnacji przedstawiono na rys. nr Owietlenie Oprawy montowa bezporednio do sufitu, na zawieszeniach oraz na szynoprzewodach zgodnie z załczonymi rysunkami. W budynku naley zainstalowa oprawy owietleniowe: bryzgoszczelne w łazienkach i hermetyczne na zewntrz. W oprawach oznaczonych jako awaryjne naley zamontowa moduły owietlenia awaryjnego, umoliwiajce podtrzymanie owietlenia w stopniu pozwalajcym na poruszanie si po obiekcie. W budynku przewidziane zostały take oprawy ewakuacyjne załczane po zaniku napicia w całym budynku, oprawy ewakuacyjne winny by zaopatrzone w odpowiednie piktogramy wskazujce kierunek ewakuacji. Oprawy owietleniowe w łazienkach oraz w pomieszczeniach wc wyposay w stateczniki elektroniczne. Typy proponowanych opraw zawarte zostały w zestawieniu materiałów oraz na załczonych rysunkach. Dla sal wystawowych zaprojektowano owietlenie sterowane za pomoc sterowników owietlenia Dynalite. Sterowniki naley zamontowa w rozdzielni elektrycznej zgodnie z załczonymi rysunkami. Sterownie owietleniem w salach odbywa si bdzie rcznie za pomoc paneli umieszczonych na cianie w kadej sali Owietlenie zewntrzne Do proj. owietlenia terenu zaprojektowano aluminiowe słupy typu SAL-4 o wysokoci 4m z fundamentem betonowym. Na słupach zaprojektowano oprawy owietleniowe OPC-1 S-70 ze ródłem sodowym 70W. We wnkach słupów zaprojektowano złcza słupowe NTB-1 prod. Rosa z wkładkami bezpiecznikowymi 6A oddzielna wkładka dla kadej oprawy. Zasilanie opraw w słupach od tabliczki bezpiecznikowej do oprawy wykona przewodem YDYp 3x2,5mm2. Kabel pozostawi bez podłczania zabezpieczony przed wnikaniem wilgoci trójpalczatk SKE-F 6mm2. Dla projektowanego słupa nr 4 wykona uziemienie ochronne. 4

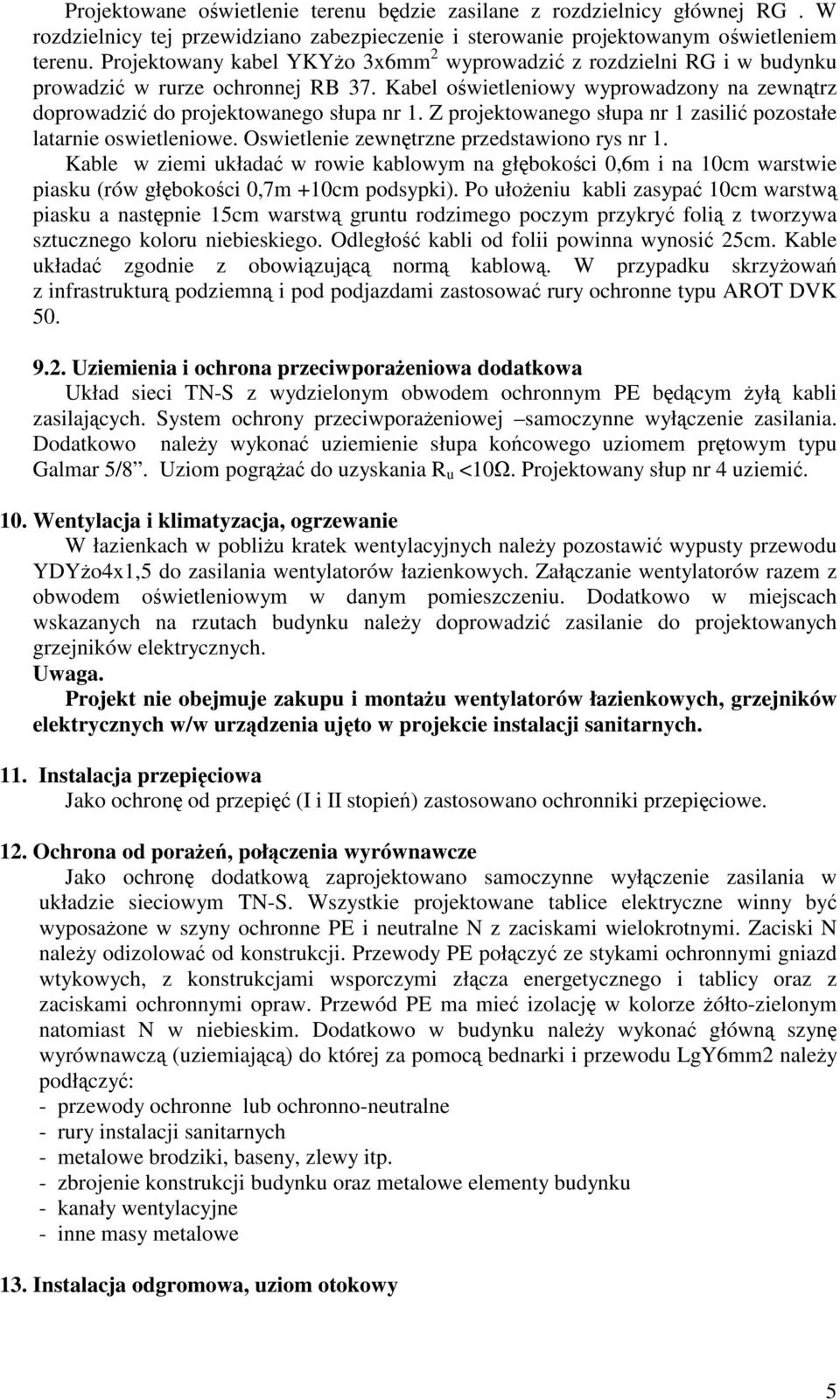

5 Projektowane owietlenie terenu bdzie zasilane z rozdzielnicy głównej RG. W rozdzielnicy tej przewidziano zabezpieczenie i sterowanie projektowanym owietleniem terenu. Projektowany kabel YKYo 3x6mm 2 wyprowadzi z rozdzielni RG i w budynku prowadzi w rurze ochronnej RB 37. Kabel owietleniowy wyprowadzony na zewntrz doprowadzi do projektowanego słupa nr 1. Z projektowanego słupa nr 1 zasili pozostałe latarnie oswietleniowe. Oswietlenie zewntrzne przedstawiono rys nr 1. Kable w ziemi układa w rowie kablowym na głbokoci 0,6m i na 10cm warstwie piasku (rów głbokoci 0,7m +10cm podsypki). Po ułoeniu kabli zasypa 10cm warstw piasku a nastpnie 15cm warstw gruntu rodzimego poczym przykry foli z tworzywa sztucznego koloru niebieskiego. Odległo kabli od folii powinna wynosi 25cm. Kable układa zgodnie z obowizujc norm kablow. W przypadku skrzyowa z infrastruktur podziemn i pod podjazdami zastosowa rury ochronne typu AROT DVK Uziemienia i ochrona przeciwporaeniowa dodatkowa Układ sieci TN-S z wydzielonym obwodem ochronnym PE bdcym ył kabli zasilajcych. System ochrony przeciwporaeniowej samoczynne wyłczenie zasilania. Dodatkowo naley wykona uziemienie słupa kocowego uziomem prtowym typu Galmar 5/8. Uziom pogra do uzyskania R u <10. Projektowany słup nr 4 uziemi. 10. Wentylacja i klimatyzacja, ogrzewanie W łazienkach w pobliu kratek wentylacyjnych naley pozostawi wypusty przewodu YDYo4x1,5 do zasilania wentylatorów łazienkowych. Załczanie wentylatorów razem z obwodem owietleniowym w danym pomieszczeniu. Dodatkowo w miejscach wskazanych na rzutach budynku naley doprowadzi zasilanie do projektowanych grzejników elektrycznych. Uwaga. Projekt nie obejmuje zakupu i montau wentylatorów łazienkowych, grzejników elektrycznych w/w urzdzenia ujto w projekcie instalacji sanitarnych. 11. Instalacja przepiciowa Jako ochron od przepi (I i II stopie) zastosowano ochronniki przepiciowe. 12. Ochrona od porae, połczenia wyrównawcze Jako ochron dodatkow zaprojektowano samoczynne wyłczenie zasilania w układzie sieciowym TN-S. Wszystkie projektowane tablice elektryczne winny by wyposaone w szyny ochronne PE i neutralne N z zaciskami wielokrotnymi. Zaciski N naley odizolowa od konstrukcji. Przewody PE połczy ze stykami ochronnymi gniazd wtykowych, z konstrukcjami wsporczymi złcza energetycznego i tablicy oraz z zaciskami ochronnymi opraw. Przewód PE ma mie izolacj w kolorze ółto-zielonym natomiast N w niebieskim. Dodatkowo w budynku naley wykona główn szyn wyrównawcz (uziemiajc) do której za pomoc bednarki i przewodu LgY6mm2 naley podłczy: - przewody ochronne lub ochronno-neutralne - rury instalacji sanitarnych - metalowe brodziki, baseny, zlewy itp. - zbrojenie konstrukcji budynku oraz metalowe elementy budynku - kanały wentylacyjne - inne masy metalowe 13. Instalacja odgromowa, uziom otokowy 5

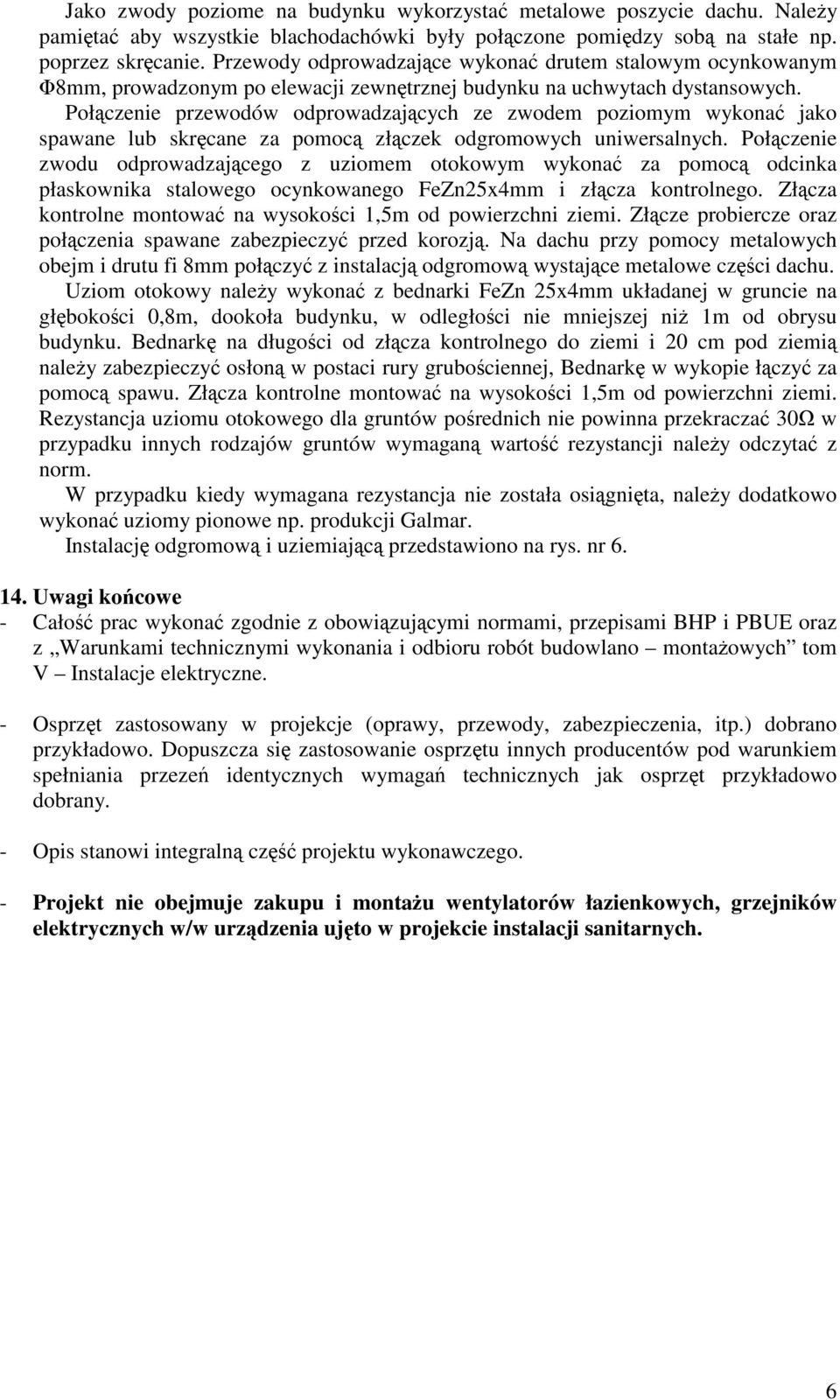

6 Jako zwody poziome na budynku wykorzysta metalowe poszycie dachu. Naley pamita aby wszystkie blachodachówki były połczone pomidzy sob na stałe np. poprzez skrcanie. Przewody odprowadzajce wykona drutem stalowym ocynkowanym 8mm, prowadzonym po elewacji zewntrznej budynku na uchwytach dystansowych. Połczenie przewodów odprowadzajcych ze zwodem poziomym wykona jako spawane lub skrcane za pomoc złczek odgromowych uniwersalnych. Połczenie zwodu odprowadzajcego z uziomem otokowym wykona za pomoc odcinka płaskownika stalowego ocynkowanego FeZn25x4mm i złcza kontrolnego. Złcza kontrolne montowa na wysokoci 1,5m od powierzchni ziemi. Złcze probiercze oraz połczenia spawane zabezpieczy przed korozj. Na dachu przy pomocy metalowych obejm i drutu fi 8mm połczy z instalacj odgromow wystajce metalowe czci dachu. Uziom otokowy naley wykona z bednarki FeZn 25x4mm układanej w gruncie na głbokoci 0,8m, dookoła budynku, w odległoci nie mniejszej ni 1m od obrysu budynku. Bednark na długoci od złcza kontrolnego do ziemi i 20 cm pod ziemi naley zabezpieczy osłon w postaci rury grubociennej, Bednark w wykopie łczy za pomoc spawu. Złcza kontrolne montowa na wysokoci 1,5m od powierzchni ziemi. Rezystancja uziomu otokowego dla gruntów porednich nie powinna przekracza 30 w przypadku innych rodzajów gruntów wymagan warto rezystancji naley odczyta z norm. W przypadku kiedy wymagana rezystancja nie została osignita, naley dodatkowo wykona uziomy pionowe np. produkcji Galmar. Instalacj odgromow i uziemiajc przedstawiono na rys. nr Uwagi kocowe - Cało prac wykona zgodnie z obowizujcymi normami, przepisami BHP i PBUE oraz z Warunkami technicznymi wykonania i odbioru robót budowlano montaowych tom V Instalacje elektryczne. - Osprzt zastosowany w projekcje (oprawy, przewody, zabezpieczenia, itp.) dobrano przykładowo. Dopuszcza si zastosowanie osprztu innych producentów pod warunkiem spełniania przeze identycznych wymaga technicznych jak osprzt przykładowo dobrany. - Opis stanowi integraln cz projektu wykonawczego. - Projekt nie obejmuje zakupu i montau wentylatorów łazienkowych, grzejników elektrycznych w/w urzdzenia ujto w projekcie instalacji sanitarnych. 6

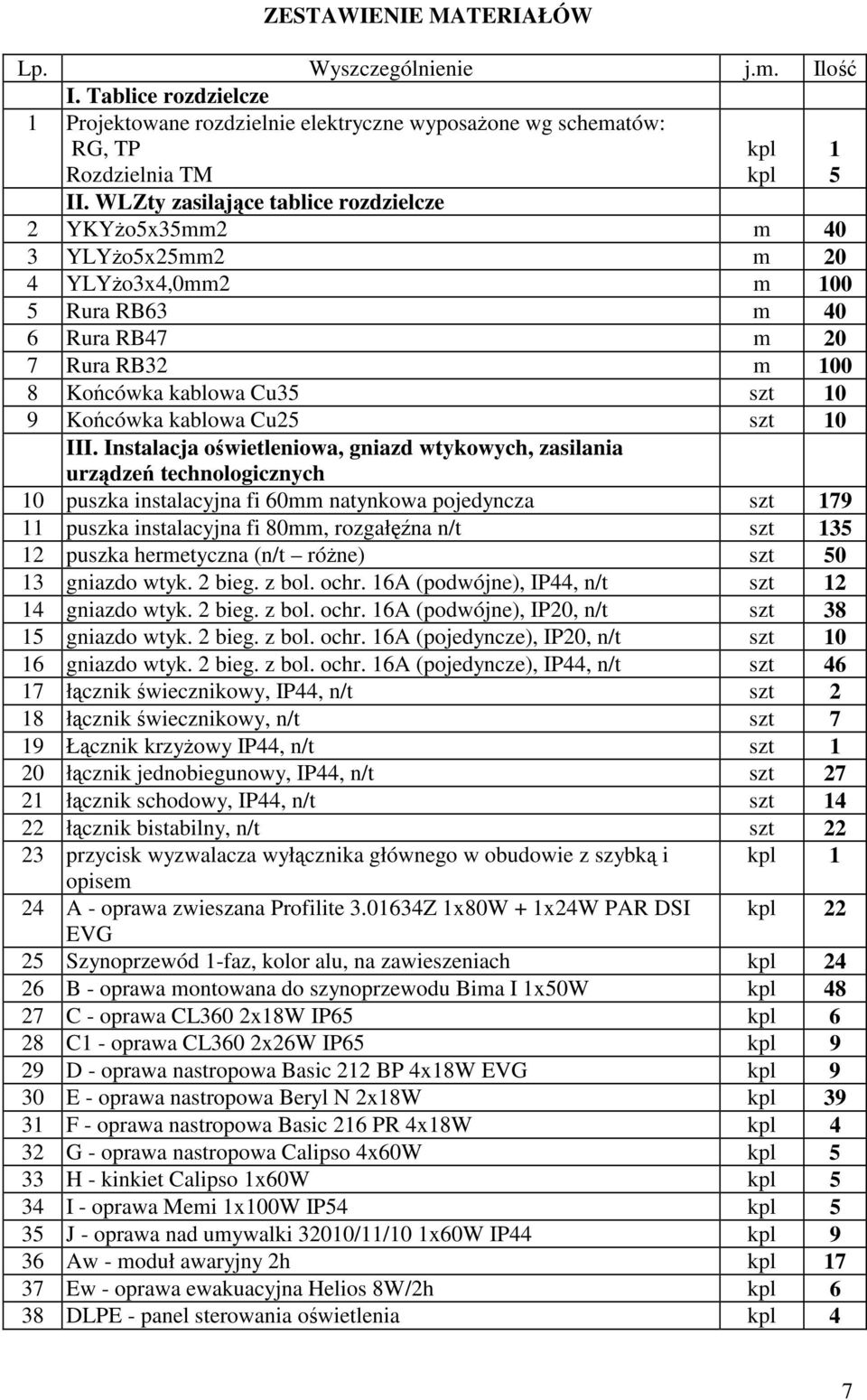

7 ZESTAWIENIE MATERIAŁÓW Lp. Wyszczególnienie j.m. Ilo I. Tablice rozdzielcze 1 Projektowane rozdzielnie elektryczne wyposaone wg schematów: RG, TP Rozdzielnia TM II. WLZty zasilajce tablice rozdzielcze 2 YKYo5x35mm2 m 40 3 YLYo5x25mm2 m 20 4 YLYo3x4,0mm2 m Rura RB63 m 40 6 Rura RB47 m 20 7 Rura RB32 m Kocówka kablowa Cu35 szt 10 9 Kocówka kablowa Cu25 szt 10 III. Instalacja owietleniowa, gniazd wtykowych, zasilania urzdze technologicznych 10 puszka instalacyjna fi 60mm natynkowa pojedyncza szt puszka instalacyjna fi 80mm, rozgałna n/t szt puszka hermetyczna (n/t róne) szt gniazdo wtyk. 2 bieg. z bol. ochr. 16A (podwójne), IP44, n/t szt gniazdo wtyk. 2 bieg. z bol. ochr. 16A (podwójne), IP20, n/t szt gniazdo wtyk. 2 bieg. z bol. ochr. 16A (pojedyncze), IP20, n/t szt gniazdo wtyk. 2 bieg. z bol. ochr. 16A (pojedyncze), IP44, n/t szt łcznik wiecznikowy, IP44, n/t szt 2 18 łcznik wiecznikowy, n/t szt 7 19 Łcznik krzyowy IP44, n/t szt 1 20 łcznik jednobiegunowy, IP44, n/t szt łcznik schodowy, IP44, n/t szt łcznik bistabilny, n/t szt przycisk wyzwalacza wyłcznika głównego w obudowie z szybk i kpl 1 opisem 24 A - oprawa zwieszana Profilite Z 1x80W + 1x24W PAR DSI kpl 22 EVG 25 Szynoprzewód 1-faz, kolor alu, na zawieszeniach kpl B - oprawa montowana do szynoprzewodu Bima I 1x50W kpl C - oprawa CL360 2x18W IP65 kpl 6 28 C1 - oprawa CL360 2x26W IP65 kpl 9 29 D - oprawa nastropowa Basic 212 BP 4x18W EVG kpl 9 30 E - oprawa nastropowa Beryl N 2x18W kpl F - oprawa nastropowa Basic 216 PR 4x18W kpl 4 32 G - oprawa nastropowa Calipso 4x60W kpl 5 33 H - kinkiet Calipso 1x60W kpl 5 34 I - oprawa Memi 1x100W IP54 kpl 5 35 J - oprawa nad umywalki 32010/11/10 1x60W IP44 kpl 9 36 Aw - moduł awaryjny 2h kpl Ew - oprawa ewakuacyjna Helios 8W/2h kpl 6 38 DLPE - panel sterowania owietlenia kpl 4 kpl kpl 1 5 7

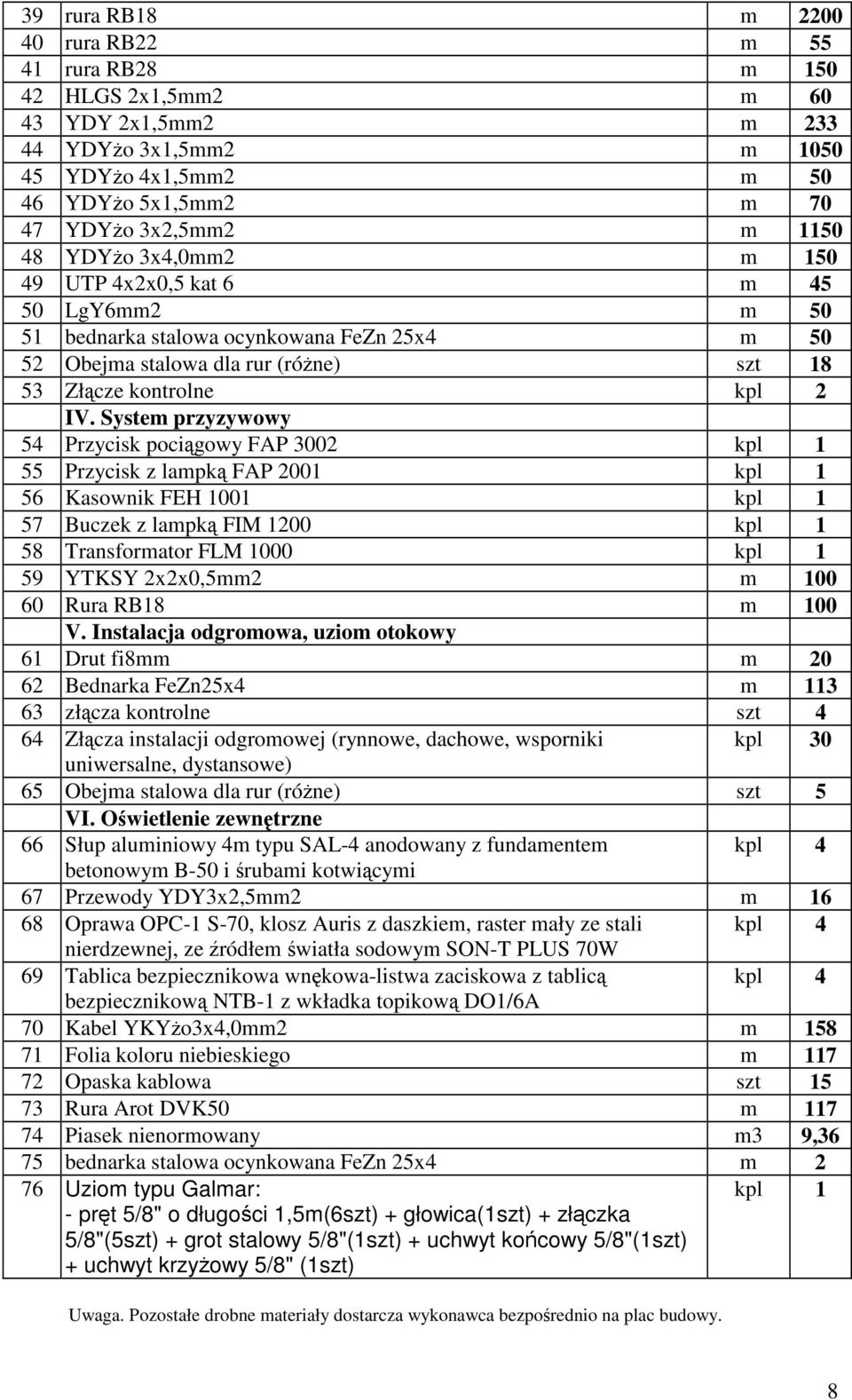

8 39 rura RB18 m rura RB22 m rura RB28 m HLGS 2x1,5mm2 m YDY 2x1,5mm2 m YDYo 3x1,5mm2 m YDYo 4x1,5mm2 m YDYo 5x1,5mm2 m YDYo 3x2,5mm2 m YDYo 3x4,0mm2 m UTP 4x2x0,5 kat 6 m LgY6mm2 m bednarka stalowa ocynkowana FeZn 25x4 m Obejma stalowa dla rur (róne) szt Złcze kontrolne kpl 2 IV. System przyzywowy 54 Przycisk pocigowy FAP 3002 kpl 1 55 Przycisk z lampk FAP 2001 kpl 1 56 Kasownik FEH 1001 kpl 1 57 Buczek z lampk FIM 1200 kpl 1 58 Transformator FLM 1000 kpl 1 59 YTKSY 2x2x0,5mm2 m Rura RB18 m 100 V. Instalacja odgromowa, uziom otokowy 61 Drut fi8mm m Bednarka FeZn25x4 m złcza kontrolne szt 4 64 Złcza instalacji odgromowej (rynnowe, dachowe, wsporniki kpl 30 uniwersalne, dystansowe) 65 Obejma stalowa dla rur (róne) szt 5 VI. Owietlenie zewntrzne 66 Słup aluminiowy 4m typu SAL-4 anodowany z fundamentem kpl 4 betonowym B-50 i rubami kotwicymi 67 Przewody YDY3x2,5mm2 m Oprawa OPC-1 S-70, klosz Auris z daszkiem, raster mały ze stali kpl 4 nierdzewnej, ze ródłem wiatła sodowym SON-T PLUS 70W 69 Tablica bezpiecznikowa wnkowa-listwa zaciskowa z tablic kpl 4 bezpiecznikow NTB-1 z wkładka topikow DO1/6A 70 Kabel YKYo3x4,0mm2 m Folia koloru niebieskiego m Opaska kablowa szt Rura Arot DVK50 m Piasek nienormowany m3 9,36 75 bednarka stalowa ocynkowana FeZn 25x4 m 2 76 Uziom typu Galmar: - prt 5/8" o długoci 1,5m(6szt) + głowica(1szt) + złczka 5/8"(5szt) + grot stalowy 5/8"(1szt) + uchwyt kocowy 5/8"(1szt) + uchwyt krzyowy 5/8" (1szt) kpl 1 Uwaga. Pozostałe drobne materiały dostarcza wykonawca bezporednio na plac budowy. 8

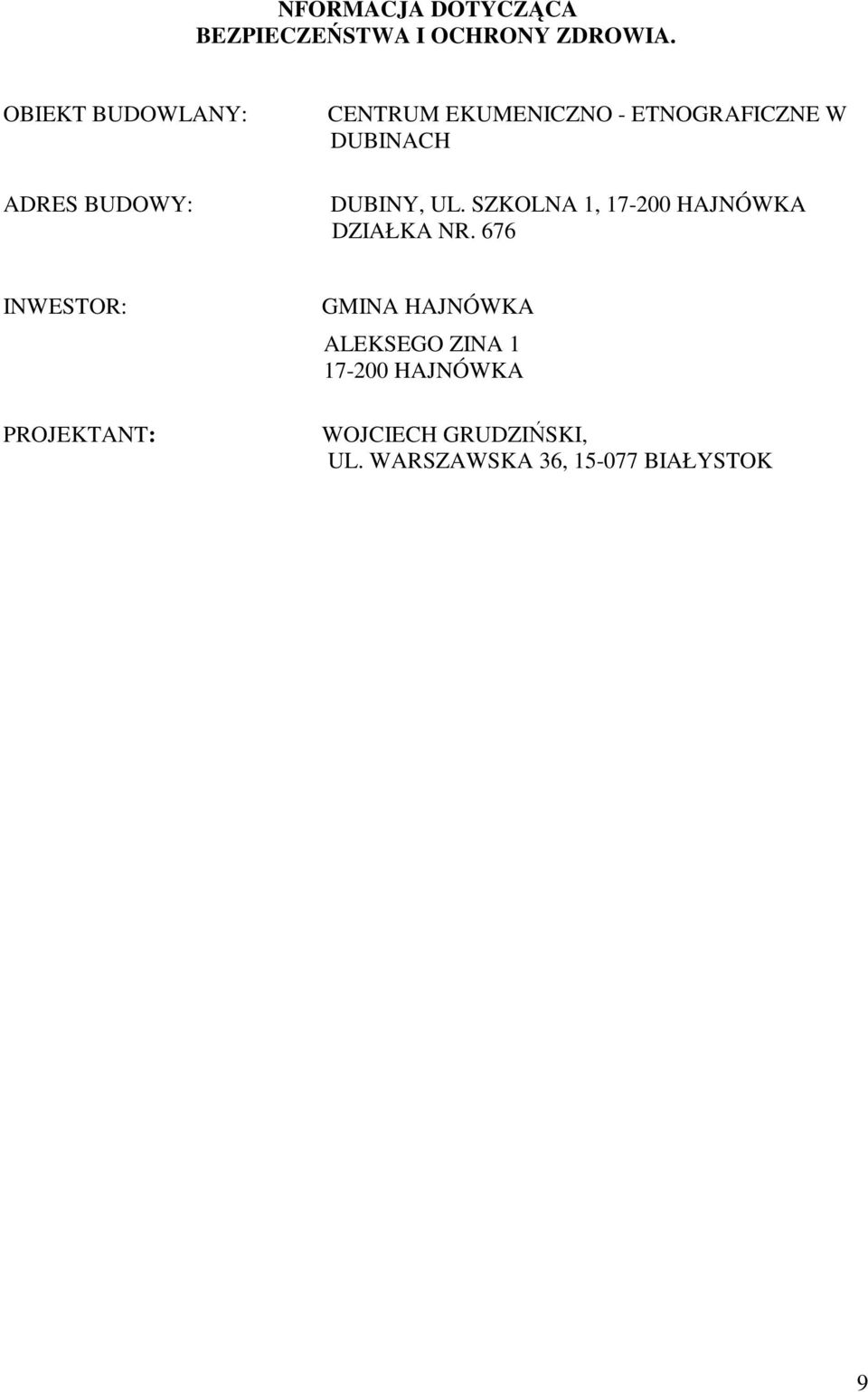

9 NFORMACJA DOTYCZCA BEZPIECZESTWA I OCHRONY ZDROWIA. OBIEKT BUDOWLANY: ADRES BUDOWY: CENTRUM EKUMENICZNO - ETNOGRAFICZNE W DUBINACH DUBINY, UL. SZKOLNA 1, HAJNÓWKA DZIAŁKA NR. 676 INWESTOR: PROJEKTANT: GMINA HAJNÓWKA ALEKSEGO ZINA HAJNÓWKA WOJCIECH GRUDZISKI, UL. WARSZAWSKA 36, BIAŁYSTOK 9

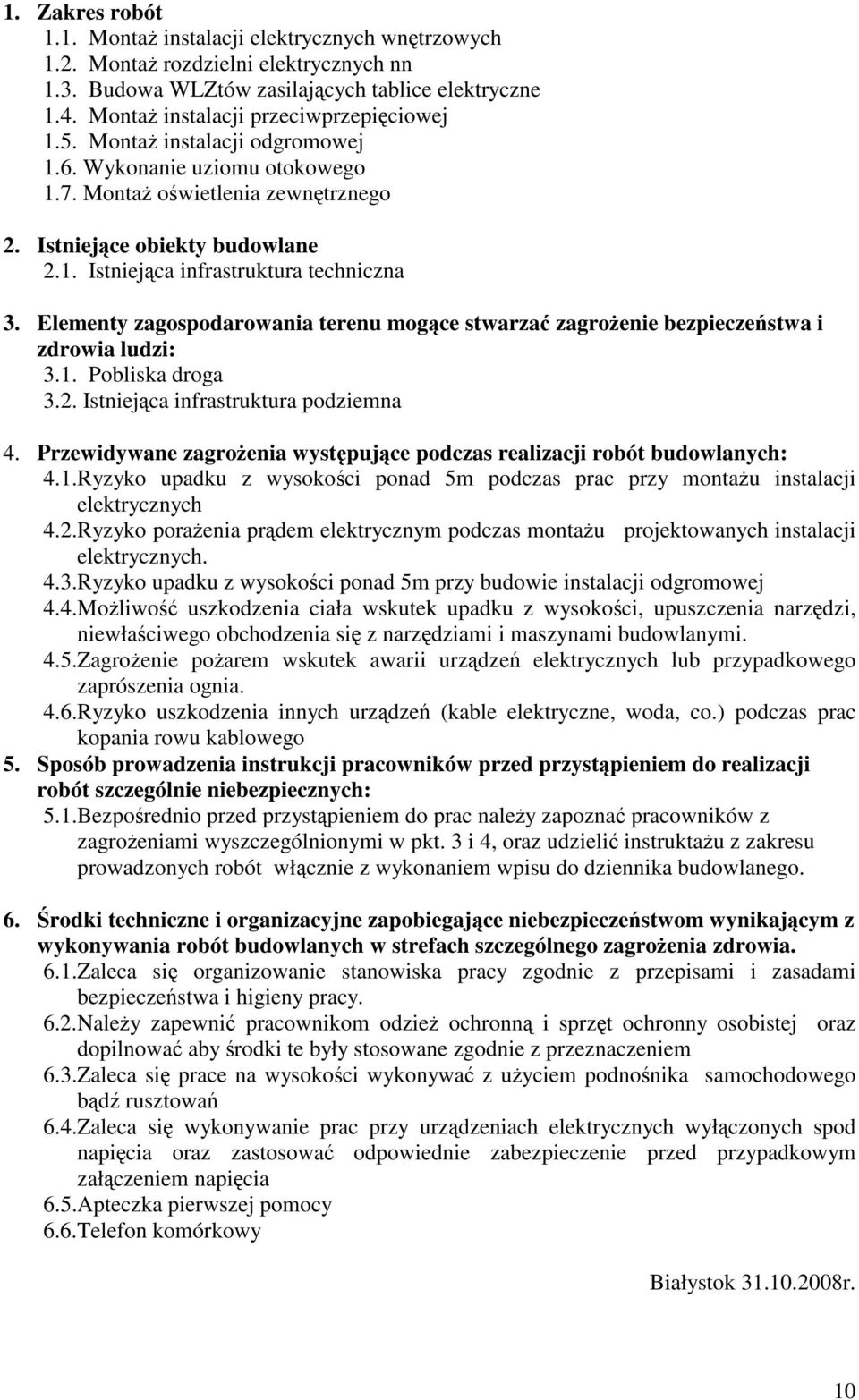

10 1. Zakres robót 1.1. Monta instalacji elektrycznych wntrzowych 1.2. Monta rozdzielni elektrycznych nn 1.3. Budowa WLZtów zasilajcych tablice elektryczne 1.4. Monta instalacji przeciwprzepiciowej 1.5. Monta instalacji odgromowej 1.6. Wykonanie uziomu otokowego 1.7. Monta owietlenia zewntrznego 2. Istniejce obiekty budowlane 2.1. Istniejca infrastruktura techniczna 3. Elementy zagospodarowania terenu mogce stwarza zagroenie bezpieczestwa i zdrowia ludzi: 3.1. Pobliska droga 3.2. Istniejca infrastruktura podziemna 4. Przewidywane zagroenia wystpujce podczas realizacji robót budowlanych: 4.1.Ryzyko upadku z wysokoci ponad 5m podczas prac przy montau instalacji elektrycznych 4.2.Ryzyko poraenia prdem elektrycznym podczas montau projektowanych instalacji elektrycznych. 4.3.Ryzyko upadku z wysokoci ponad 5m przy budowie instalacji odgromowej 4.4.Moliwo uszkodzenia ciała wskutek upadku z wysokoci, upuszczenia narzdzi, niewłaciwego obchodzenia si z narzdziami i maszynami budowlanymi. 4.5.Zagroenie poarem wskutek awarii urzdze elektrycznych lub przypadkowego zaprószenia ognia. 4.6.Ryzyko uszkodzenia innych urzdze (kable elektryczne, woda, co.) podczas prac kopania rowu kablowego 5. Sposób prowadzenia instrukcji pracowników przed przystpieniem do realizacji robót szczególnie niebezpiecznych: 5.1.Bezporednio przed przystpieniem do prac naley zapozna pracowników z zagroeniami wyszczególnionymi w pkt. 3 i 4, oraz udzieli instruktau z zakresu prowadzonych robót włcznie z wykonaniem wpisu do dziennika budowlanego. 6. rodki techniczne i organizacyjne zapobiegajce niebezpieczestwom wynikajcym z wykonywania robót budowlanych w strefach szczególnego zagroenia zdrowia. 6.1.Zaleca si organizowanie stanowiska pracy zgodnie z przepisami i zasadami bezpieczestwa i higieny pracy. 6.2.Naley zapewni pracownikom odzie ochronn i sprzt ochronny osobistej oraz dopilnowa aby rodki te były stosowane zgodnie z przeznaczeniem 6.3.Zaleca si prace na wysokoci wykonywa z uyciem podnonika samochodowego bd rusztowa 6.4.Zaleca si wykonywanie prac przy urzdzeniach elektrycznych wyłczonych spod napicia oraz zastosowa odpowiednie zabezpieczenie przed przypadkowym załczeniem napicia 6.5.Apteczka pierwszej pomocy 6.6.Telefon komórkowy Białystok r. 10

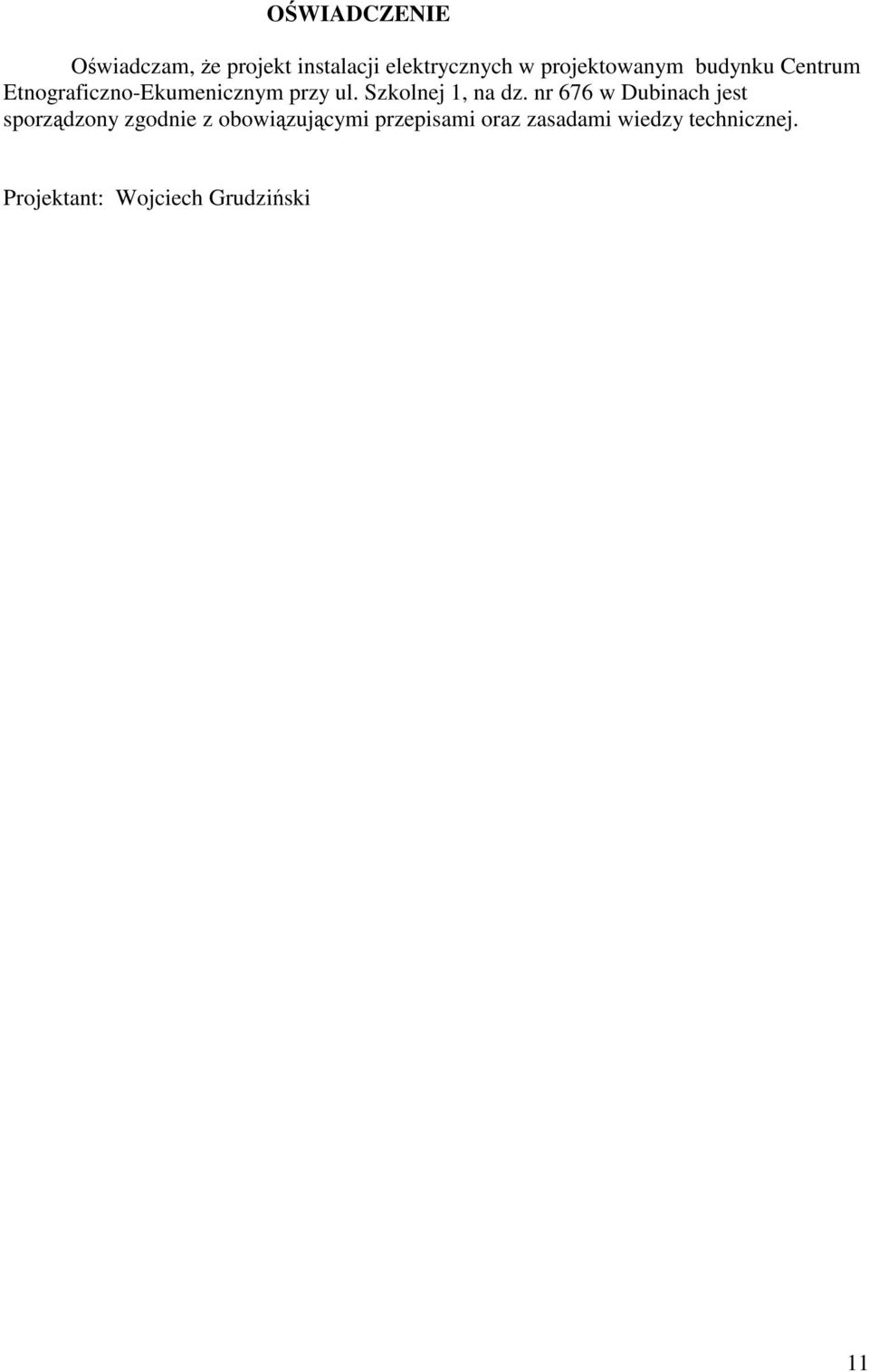

11 OWIADCZENIE Owiadczam, e projekt instalacji elektrycznych w projektowanym budynku Centrum Etnograficzno-Ekumenicznym przy ul. Szkolnej 1, na dz. nr 676 w Dubinach jest sporzdzony zgodnie z obowizujcymi przepisami oraz zasadami wiedzy technicznej. Projektant: Wojciech Grudziski 11
