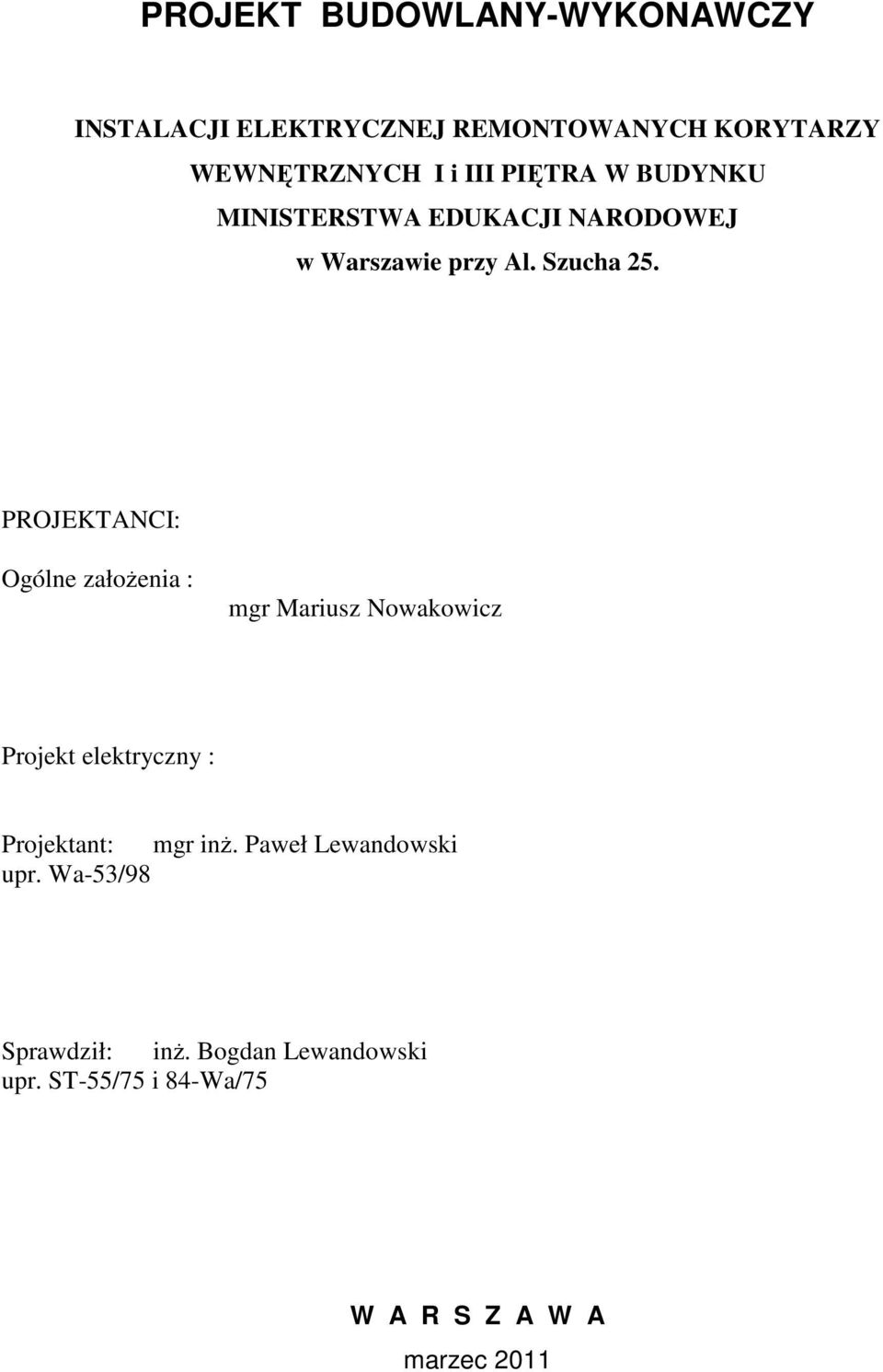

1 PROJEKT BUDOWLANY-WYKONAWCZY INSTALACJI ELEKTRYCZNEJ REMONTOWANYCH KORYTARZY WEWNTRZNYCH I i III PITRA W BUDYNKU MINISTERSTWA EDUKACJI NARODOWEJ w Warszawie przy Al. Szucha 25. PROJEKTANCI: Ogólne załoenia : mgr Mariusz Nowakowicz Projekt elektryczny : Projektant: mgr in. Paweł Lewandowski upr. Wa-53/98 Sprawdził: in. Bogdan Lewandowski upr. ST-55/75 i 84-Wa/75 W A R S Z A W A marzec 2011

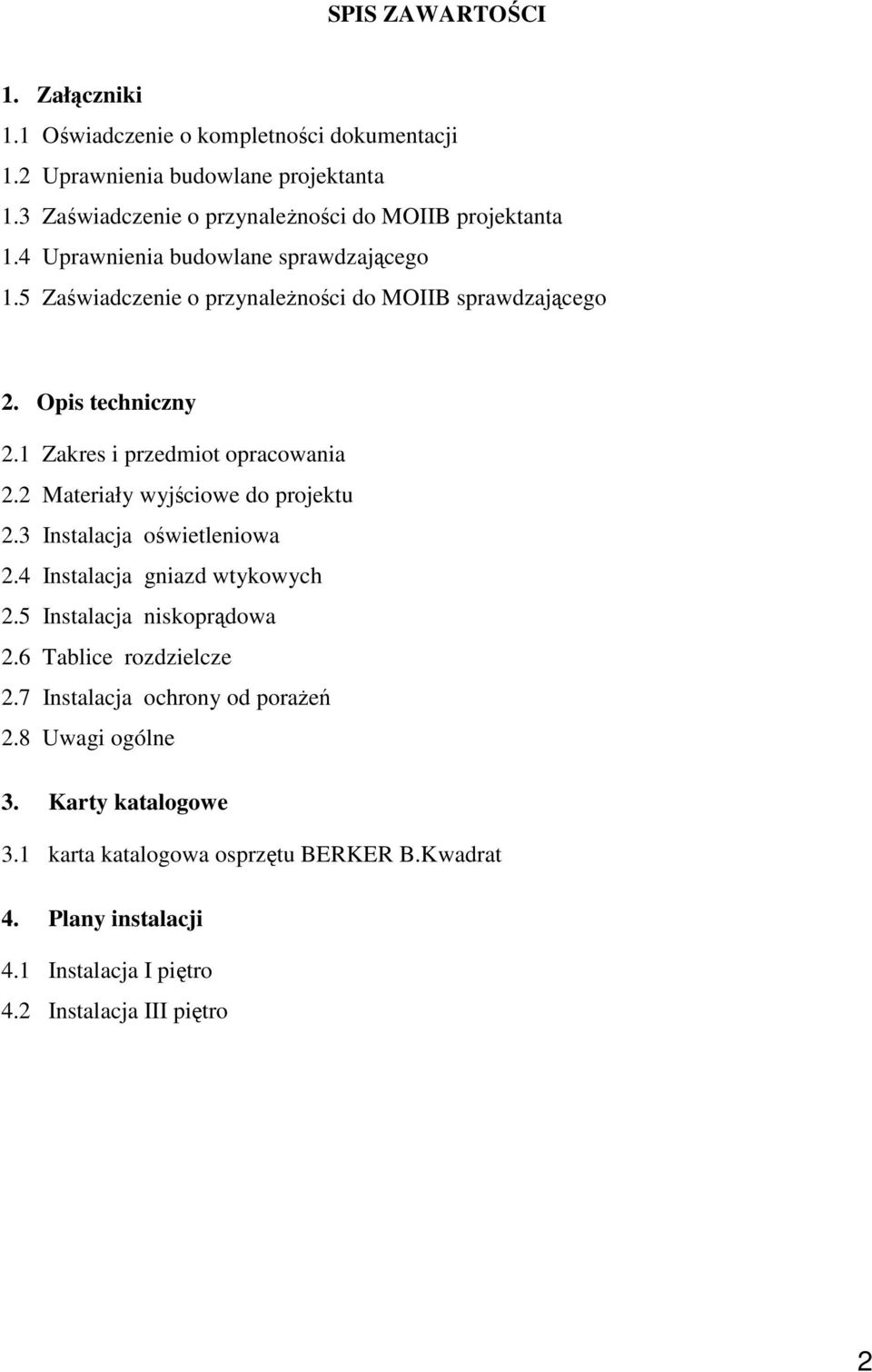

2 SPIS ZAWARTOCI 1. Załczniki 1.1 Owiadczenie o kompletnoci dokumentacji 1.2 Uprawnienia budowlane projektanta 1.3 Zawiadczenie o przynalenoci do MOIIB projektanta 1.4 Uprawnienia budowlane sprawdzajcego 1.5 Zawiadczenie o przynalenoci do MOIIB sprawdzajcego 2. Opis techniczny 2.1 Zakres i przedmiot opracowania 2.2 Materiały wyjciowe do projektu 2.3 Instalacja owietleniowa 2.4 Instalacja gniazd wtykowych 2.5 Instalacja niskoprdowa 2.6 Tablice rozdzielcze 2.7 Instalacja ochrony od porae 2.8 Uwagi ogólne 3. Karty katalogowe 3.1 karta katalogowa osprztu BERKER B.Kwadrat 4. Plany instalacji 4.1 Instalacja I pitro 4.2 Instalacja III pitro 2

3 1. ZAŁCZNIKI 1.1 OWIADCZENIE O KOMPLETNOCI DOKUMENTACJI Działajc w oparciu o przepisy Prawa budowlanego owiadczam, e projekt budowlany-wykonawczy instalacji elektrycznej remontowanych korytarzy wewntrznych I i III pitra w budynku Ministerstwa Edukacji Narodowej w Warszawie przy Al. Szucha 25, wykonany został zgodnie z zamówieniem, obowizujcymi przepisami Ustawy Prawo Budowlane, normami, zasadami wiedzy technicznej, Rozporzdzeniem Ministra Infrastruktury z dnia 2 wrzenia 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót oraz został przekazany w stanie kompletnym z punktu widzenia celu jakiemu ma słuy. Projektant: Sprawdzajacy: 3

4 2. OPIS TECHNICZNY 2.1 ZAKRES I PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest instalacja elektryczna remontowanych korytarzy wewntrznych I i III pitra w budynku Ministerstwa Edukacji Narodowej w Warszawie przy Al. Szucha 25. Projekt obejmuje : instalacj owietleniow, instalacj gniazd ogólnych, instalacj niskoprdow, 2.2 MATERIAŁY WYJCIOWE DO PROJEKTU umowa nr MEN/BA/2011/253 na wykonanie projektu remontu korytarzy I i III pitra według wytycznych inwestorskich podkład budowlany pomieszcze inwentaryzacja stanu istniejcego otrzymana od inwestora oraz wizja lokalna uzgodnienia z włacicielem budynku, obowizujce przepisy, normy i zarzdzenia 2.3 INSTALACJA OWIETLENIOWA Układ instalacji owietleniowej remontowanych korytarzy wewntrznych I i III pitra w budynku Ministerstwa Edukacji Narodowej w Warszawie przy alei Szucha 25 pozostaje bez zmian. Ilo oraz rodzaj lamp zostaje zachowany zgodnie z jego pierwotn wersj. Istniejce lampy naley zdemontowa przed rozpoczciem robót budowlanych. Zostan one zamontowane ponownie po zakoczeniu renowacji sufitu. Brakujce oprawy naley uzupełni w uzgodnieniu z Inwestorem. Oprawy uszkodzone naprawi lub wymieni na nowe. Istniejce przewody naley całkowicie zdemontowa. Now instalacj 8

5 owietleniow naley wykona przewodami kabelkowymi z yłami miedzianymi typu YDYo o przekroju 3 x 1,5 mm 2, YDYp 4x1,5 mm 2 oraz YDYp 5x1,5 mm 2 ułoonymi w bruzdach wykutych w tynku zgodnie z planami instalacji. Wyłczniki i przełczniki zamontowa na wysokoci 140 cm. Zastosowany zostanie osprzt f-my BERKER B.Kwadrat. Wszystkie łczenia kabli oraz monta osprztu wykona w puszkach instalacyjnych podtynkowych. Naley odtworzy instalacj owietleniow na przesunitej cianie korytarza I pitra. Wyłcznik owietlenia zlokalizowa zgodnie z rysunkiem. Instalacja owietlenia ewakuacyjnego pozostaje bez zmian. Istniejce oprawy kierunkowe naley zdemontowa przed rozpoczciem robót budowlanych i zamontowa ponownie po ich zakoczeniu, natomiast przewody pozostawi bez zmian. 2.4 INSTALACJA GNIAZD WTYKOWYCH Istniejc instalacj gniazd wtykowych naley całkowicie zdemontowa. Now instalacj naley wykona przewodami kabelkowymi z yłami miedzianymi typu YDYo o przekroju 3 x 2,5 mm 2 ułoonymi w bruzdach wykutych w tynku zgodnie z planami instalacji. Wszystkie gniazda zamontowa na wysokoci 30 cm od posadzki. Zastosowane zostan gniazda z bolcem ochronnym f-my BERKER B.Kwadrat. Wszystkie łczenia kabli oraz monta osprztu wykona w puszkach instalacyjnych podtynkowych. Naley odtworzy instalacj gniazd 230V na przesunitej cianie korytarza I pitra. Gniazdo zlokalizowa zgodnie z rysunkiem. 2.5 INSTALACJA NISKOPRDOWA Wszystkie istniejce instalacje niskoprdowe biegnce po wierzchu cian naley wku pod tynk w osłonach z rur gitkich, w razie braku moliwoci naley zastosowa nowe osłony w postaci koryt PCV z uwzgldnieniem jak najgłbszego ich osadzenia w cianie. Nie przewiduje si wymiany przewodów niskoprdowych na nowe. 9

6 2.6 TABLICE ROZDZIELCZE Istniejce tablice rozdzielcze, z których zasilane s obwody owietleniowe i gniazdowe remontowanych korytarzy pozostaj zasadniczo bez zmian. Obwody zmodernizowanej instalacji naley podłczy w miejsce zdemontowanych przewodów. Tablice rozdzielcze powinny posiada oddzielne zaciski neutralny N i ochronny PE. Przewidziano 5 obwodów gniazd 1-fazowych ogólnego stosowania oraz 11 obwodów owietleniowych. Wykaz obwodów przedstawiony został w tabeli poniej. L.p. Numer obwodu Nazwa obwodu 1. T-1A/1 Korytarz 1 pitro - obwód owietleniowy 2. T-1B/1 Korytarz 1 pitro - obwód owietleniowy 3. T-1B/2 Korytarz 1 pitro - obwód owietleniowy 4. T-1B/3 Korytarz 1 pitro - obwód gniazd 5. T-3A/1 Korytarz 3 pitro - obwód owietleniowy 6. T-3A/2 Korytarz 3 pitro - obwód owietleniowy 7. T-3A/3 Korytarz 3 pitro - obwód gniazd 8. T-3B/1 Korytarz 3 pitro - obwód owietleniowy 9. T-3B/2 Korytarz 3 pitro - obwód owietleniowy 10. T-3B/3 Korytarz 3 pitro - obwód gniazd 11. T-3C/1 Korytarz 3 pitro - obwód owietleniowy 12. T-3C/2 Korytarz 3 pitro - obwód owietleniowy 13. T-3C/3 Korytarz 3 pitro - obwód gniazd 14. T-3.1/1 Korytarz 3 pitro - obwód owietleniowy 15. T-3.1/2 Korytarz 3 pitro - obwód owietleniowy 16. T-3.1/3 Korytarz 3 pitro - obwód gniazd 10

7 2.7 INSTALACJA OCHRONY OD PORAE Instalacje wykona zgodnie z wieloarkuszow norm PN IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Ochrona od porae w projektowanej instalacji nn w układzie TN-S. Konieczne jest rozdzielenie przewodu ochronno-neutralnego "PEN" na przewód neutralny "N" i przewód ochronny "PE". 2.8 UWAGI OGÓLNE Instalacje naley wykona zgodnie z zasadami wiedzy technicznej oraz normami i przepisami wynikajcymi z WT Prawa Budowlanego. Projektowany sprzt oraz zasady działania instalacji powinny by zgodne z midzynarodowymi przepisami i normami IEC. Wszystkie urzdzenia powinny by opatrzone znakiem CE i by zgodne z przepisami europejskimi dotyczcymi kompatybilnoci elektromagnetycznej, obowizujcymi od 01 stycznia Normy zwizane zgodnie z WT Prawa Budowlanego: PN IEC :1994 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. Dobór rodków ochrony w zalenoci od wpływów zewntrznych. Wybór rodków ochrony przeciwporaeniowej od wpływów zewntrznych. PN IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Ochrona przeciwporaeniowa. PN IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Ochrona przed skutkami oddziaływania cieplnego. PN IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Ochrona przed prdem przecieniowym. PN IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Ochrona przed obnieniem napicia. 11

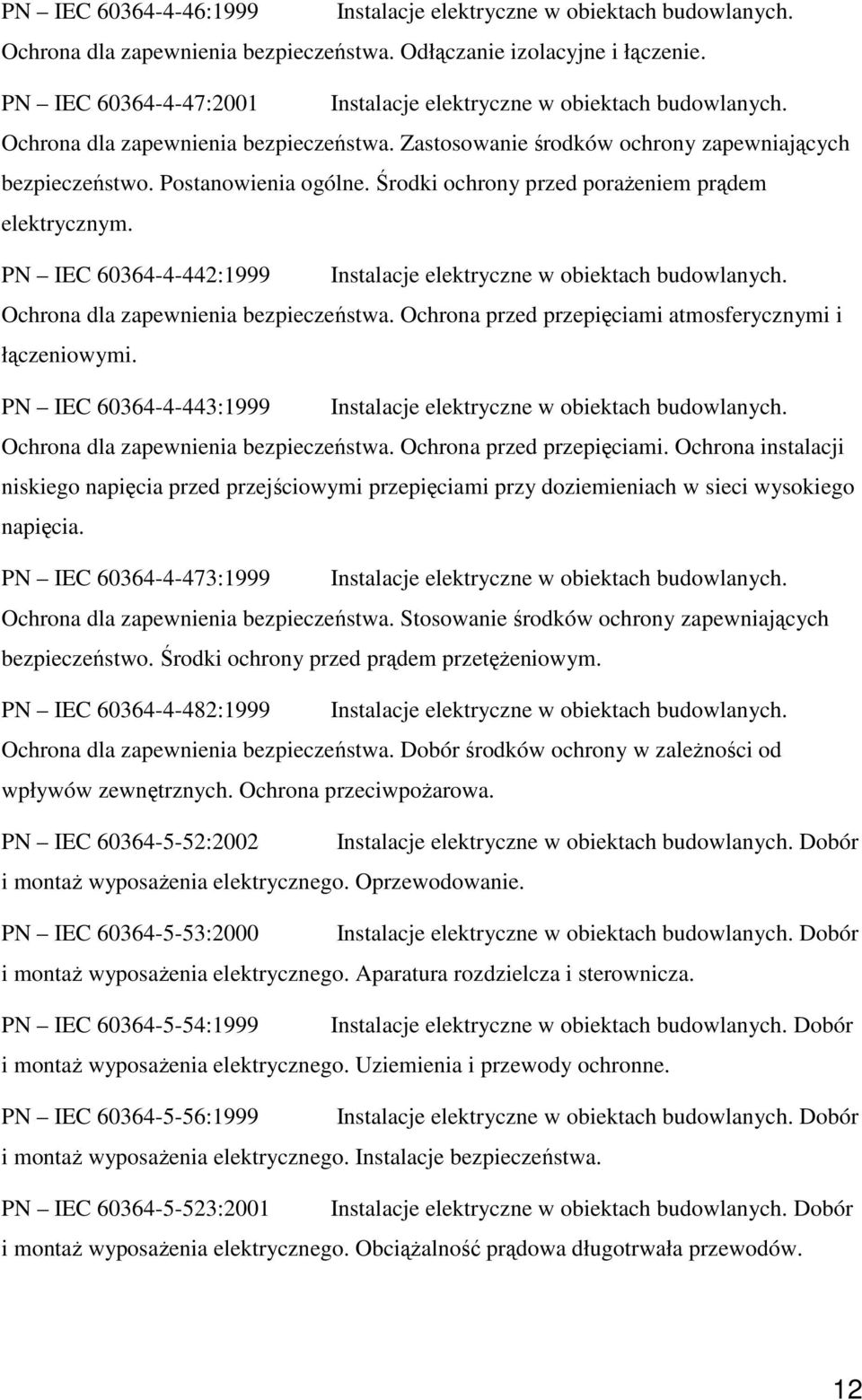

8 PN IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Odłczanie izolacyjne i łczenie. PN IEC :2001 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Zastosowanie rodków ochrony zapewniajcych bezpieczestwo. Postanowienia ogólne. rodki ochrony przed poraeniem prdem elektrycznym. PN IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Ochrona przed przepiciami atmosferycznymi i łczeniowymi. PN IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Ochrona przed przepiciami. Ochrona instalacji niskiego napicia przed przejciowymi przepiciami przy doziemieniach w sieci wysokiego napicia. PN IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Stosowanie rodków ochrony zapewniajcych bezpieczestwo. rodki ochrony przed prdem przeteniowym. PN IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Dobór rodków ochrony w zalenoci od wpływów zewntrznych. Ochrona przeciwpoarowa. PN IEC :2002 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Oprzewodowanie. PN IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Aparatura rozdzielcza i sterownicza. PN IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Uziemienia i przewody ochronne. PN IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Instalacje bezpieczestwa. PN IEC :2001 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Obcialno prdowa długotrwała przewodów. 12

9 PN IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Aparatura rozdzielcza i sterownicza. Urzdzenia do odłczania i łczenia. PN IEC :2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze. PN 84/E PN-EN : Miejsca pracy we wntrzach. PN-EN 1838 PN 86/E05003/01 Wymagania ogólne. PN IEC :2001 ogólne. Owietlenie wntrz wiatłem elektrycznym. wiatło i owietlenie. Owietlenie miejsc Pracy. Cz Zastosowanie owietlenia. Owietlenie awaryjne. Ochrona odgromowa obiektów budowlanych. Ochrona odgromowa obiektów budowlanych. Zasady PN IEC :2001 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziomów ochrony dla urzdze piorunochronnych. PN IEC :2001 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Przewodnik B. Projektowanie, monta, konserwacja i sprawdzanie urzdze piorunochronnych. Dz. U. nr poz 690, Dz. U. nr poz Warunki techniczne, jakim powinny odpowiada budynki i ich usytuowanie. Z póniejszymi zmianami i uzupełnieniami. Po wykonaniu robót naley przeprowadzi próby montaowe (badania oraz pomiary) dla całej instalacji i zainstalowanych urzdze. Warszawa, marzec 2011r. mgr in. Paweł Lewandowski upr. nr Wa-53/98 13

10

11

12

13

14 wykonawca: zamawiający: temat: REMONT PIĘTRO III W BUDYNKU MEN skala: nr rysunku: data: poziom: 1: piętro nazwa rysunku: STAN PROJ. - INSTALACJE ELEKTRYCZNE zespół: projektant: mgr inż. Paweł Lewandowski sprawdzający: inż. Bogdan Lewandowski Nr upraw. Wa-53/98 St-55/75 84-Wa/75 Podpis: branża: elektryczna faza: budowlany

15

16

17 R7.1(3)/1a R7.1(3)/2 R7.1(3)/1a R7.1(3)/1b R7.1(3)/1b R7.1(3)/1b R7.1(3)/1b R7.1(3)/1a R7.1(3)/2 R7.1(3)/2 wykonawca: zamawiający: R7(3) - rozdzielnia istniejąca R7.1(3) - rozdzielnia nowa temat: REMONT PIĘTRO III W BUDYNKU MEN skala: nr rysunku: data: poziom: 1: piętro nazwa rysunku: STAN PROJ. - INSTALACJE ELEKTRYCZNE zespół: projektant: mgr inż. Paweł Lewandowski sprawdzający: inż. Bogdan Lewandowski Nr upraw. Wa-53/98 St-55/75 84-Wa/75 Podpis: branża: elektryczna faza: budowlany

18 A S1 SB 63 A JB1 F1 L51 50 A 14 x 51 am F2 CD 40 A 30 ma A JB2 F3 MB 10 A B F4 MB 16 A B B C D kabla R7(3) - C1 C1 C2 C3 Typ NYM-O YDY YDYp YDYp Przekrój 4 x 10 5 x 4 3x1,5 3x2,5 Obwód R7(3) R1 R2 R3 E Picto Oznaczenie Odejście Zasilanie od Rozdzielnia istniejąca Oświetlenie F 3 Projekt : MEN - remont korytarzy na piętrze 3 Wersja : 2 Data R7.1(3) 1 Wykonał Jerzy Dragan Numer oferty : R7.1(3) Zmiana Data Nazwa Sprawdził Schemat jednokreskowy R7.1(3) Arkusz : Gniazda 2 a

19 A B C D E F G S1 F2 F4 F3 F1 H I Wysokość 650 mm, Szerokość 400 mm, Głębokość 250 mm MEN - remont korytarzy, pi ętro 3, rozdzielnia R7.1(3) Wersja : R7.1(3)
