1 1. Wstęp. SPIS TREŚCI 1.1 Przedmiot opracowania 1.2 Podstawa opracowania 1.3 Zakres opracowania 2. Opis techniczny. 2.1 Zasilanie oświetlenia drogi lokalnej ul Dworcowej Górnej w 2.2 Dobór słupów i opraw oświetleniowych. 2.3 Układanie kabli oświetleniowych i uziemień. 2.4 Ochrona od porażeń prądem elektrycznym. 2.5 Uwagi końcowe. 3. Obliczenia techniczne. 3.1 Dobór przekroju kabli. 3.2 Obliczenia skuteczności środków ochrony porażeniowej. 3.3 Obliczenia spadków napięć. 4. Wykaz schematów i rysunków. Rys. nr 1 - Plan sieci oświetlenia drogowego w skali 1:1000. Rys. nr 1A - Plan sieci oświetlenia drogowego w skali 1:500. Rys. nr 2 - Schemat oświetlenia drogi. 5. Załączniki. Nr 1 - Techniczne warunki przyłączenia. Nr 2 Karta katalogowa oprawy oświetleniowej. 1

3.2 Obliczenia skuteczności środków ochrony porażeniowej. 3.3 Obliczenia spadków napięć. 4. Wykaz schematów i rysunków. Rys. nr 1 - Plan sieci oświetlenia drogowego w skali 1:1000. Rys. nr 1A - Plan sieci oświetlenia drogowego w skali 1:500.

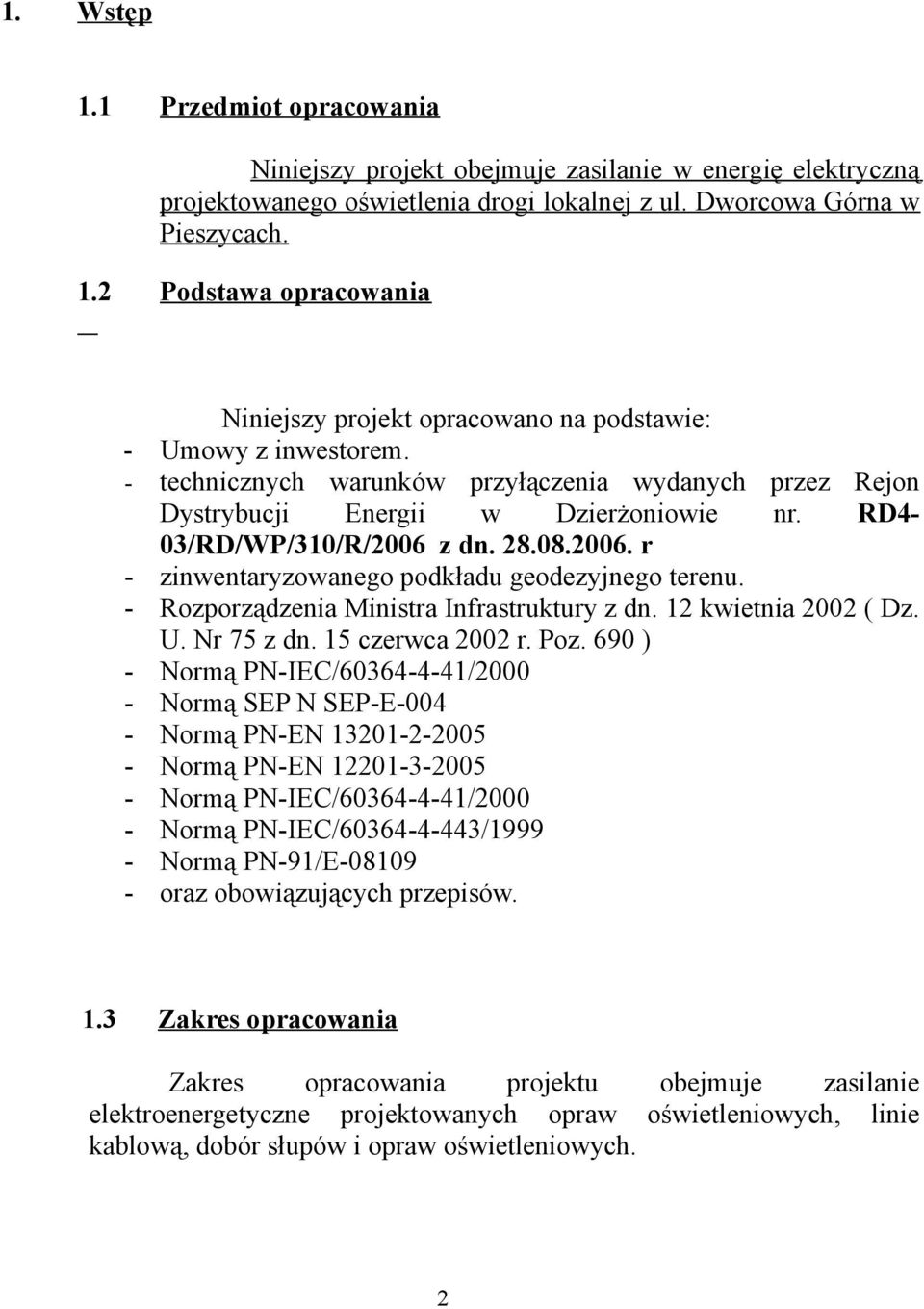

2 1. Wstęp 1.1 Przedmiot opracowania Niniejszy projekt obejmuje zasilanie w energię elektryczną projektowanego oświetlenia drogi lokalnej z ul. Dworcowa Górna w 1.2 Podstawa opracowania Niniejszy projekt opracowano na podstawie: - Umowy z inwestorem. - technicznych warunków przyłączenia wydanych przez Rejon Dystrybucji Energii w Dzierżoniowie nr. RD4-03/RD/WP/310/R/2006 z dn r - zinwentaryzowanego podkładu geodezyjnego terenu. - Rozporządzenia Ministra Infrastruktury z dn. 12 kwietnia 2002 ( Dz. U. Nr 75 z dn. 15 czerwca 2002 r. Poz. 690 ) - Normą PN-IEC/ / Normą SEP N SEP-E Normą PN-EN Normą PN-EN Normą PN-IEC/ / Normą PN-IEC/ / Normą PN-91/E oraz obowiązujących przepisów. 1.3 Zakres opracowania Zakres opracowania projektu obejmuje zasilanie elektroenergetyczne projektowanych opraw oświetleniowych, linie kablową, dobór słupów i opraw oświetleniowych. 2

RD4-03/RD/WP/310/R/2006 z dn. 28.08.2006. r - zinwentaryzowanego podkładu geodezyjnego terenu. - Rozporządzenia Ministra Infrastruktury z dn. 12 kwietnia 2002 ( Dz. U. Nr 75 z dn. 15 czerwca 2002 r.

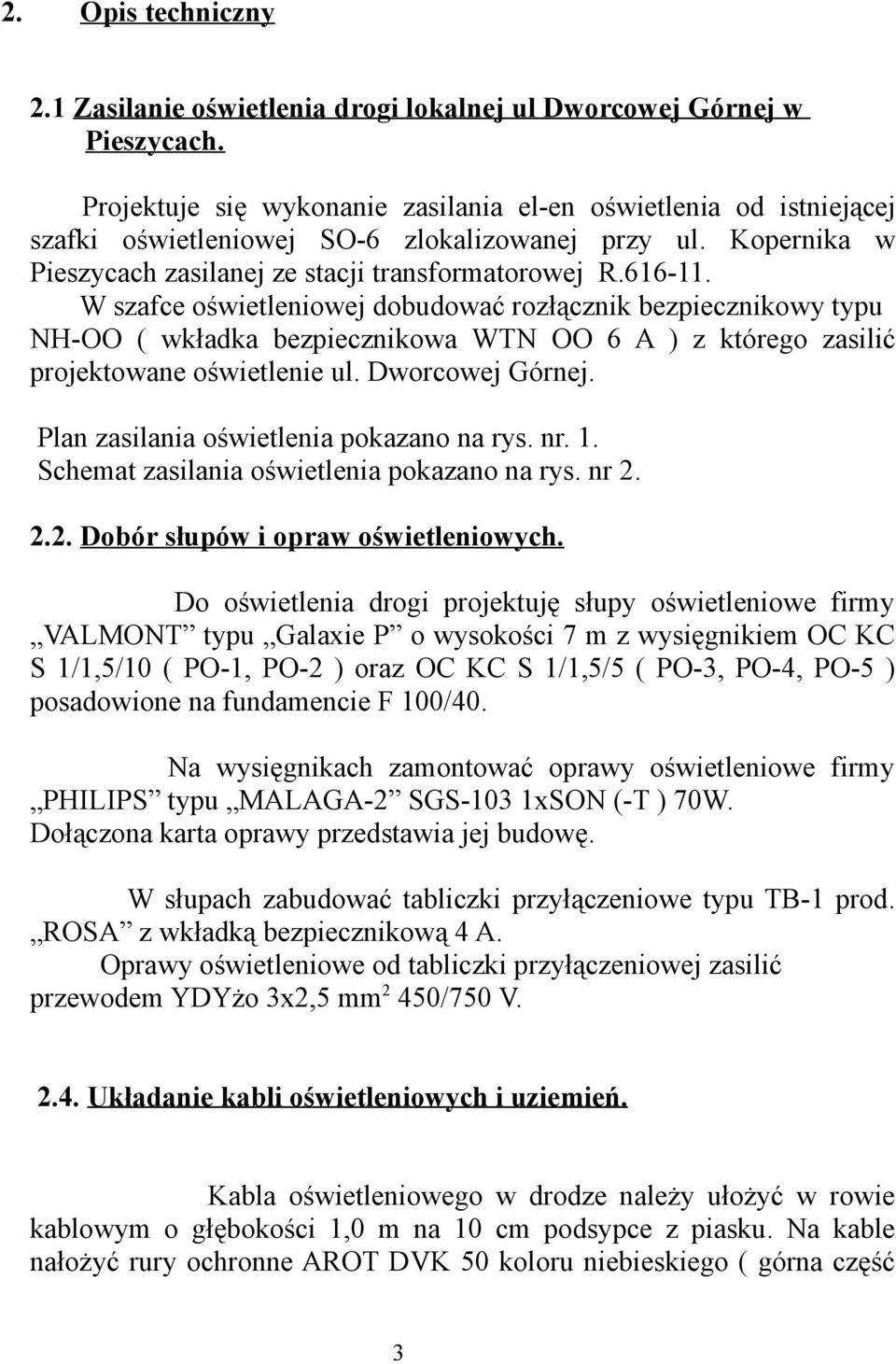

3 2. Opis techniczny 2.1 Zasilanie oświetlenia drogi lokalnej ul Dworcowej Górnej w Projektuje się wykonanie zasilania el-en oświetlenia od istniejącej szafki oświetleniowej SO-6 zlokalizowanej przy ul. Kopernika w Pieszycach zasilanej ze stacji transformatorowej R W szafce oświetleniowej dobudować rozłącznik bezpiecznikowy typu NH-OO ( wkładka bezpiecznikowa WTN OO 6 A ) z którego zasilić projektowane oświetlenie ul. Dworcowej Górnej. Plan zasilania oświetlenia pokazano na rys. nr. 1. Schemat zasilania oświetlenia pokazano na rys. nr Dobór słupów i opraw oświetleniowych. Do oświetlenia drogi projektuję słupy oświetleniowe firmy VALMONT typu Galaxie P o wysokości 7 m z wysięgnikiem OC KC S 1/1,5/10 ( PO-1, PO-2 ) oraz OC KC S 1/1,5/5 ( PO-3, PO-4, PO-5 ) posadowione na fundamencie F 100/40. Na wysięgnikach zamontować oprawy oświetleniowe firmy PHILIPS typu MALAGA-2 SGS-103 1xSON (-T ) 70W. Dołączona karta oprawy przedstawia jej budowę. W słupach zabudować tabliczki przyłączeniowe typu TB-1 prod. ROSA z wkładką bezpiecznikową 4 A. Oprawy oświetleniowe od tabliczki przyłączeniowej zasilić przewodem YDYżo 3x2,5 mm 2 450/750 V Układanie kabli oświetleniowych i uziemień. Kabla oświetleniowego w drodze należy ułożyć w rowie kablowym o głębokości 1,0 m na 10 cm podsypce z piasku. Na kable nałożyć rury ochronne AROT DVK 50 koloru niebieskiego ( górna część 3

W szafce oświetleniowej dobudować rozłącznik bezpiecznikowy typu NH-OO ( wkładka bezpiecznikowa WTN OO 6 A ) z którego zasilić projektowane oświetlenie ul. Dworcowej Górnej.

4 osłony powinna być na głębokości nie mniejszej niż 80 cm od poziomu gruntu ). Kable opisać zgodnie z normą N SEP-E-004 pkt 2.7. ppkt zakładając opaski przy wprowadzeniach kabli do urządzeń i osłon oraz na końcu i początku linii i w odległościach nie mniejszych niż 10 m. Następnie nasypać 10 cm piasku i 15 cm ziemi. Ułożyć folię kablową niebieską i zasypać rów ziemią ubijając ją warstwami. Poza jezdnią kabel układać w wykopie 0,8 m i dalej postępować jak opisano wyżej. Trasę linii kablowej pokazano na rys nr 1. Uziemienie układać w rowie kablowym zakopując je 10 cm poniżej dna rowu kablowego. 2.7 Ochrona od porażeń prądem elektrycznym. Ochronę przed porażeniem prądem elektrycznym zastosować zgodnie z normą PN-IEC/ /2000 i Rozporządzenia Ministra Infrastruktury z dn. 12 kwietnia 2002 ( Dz. U. Nr 75 z dn. 15 czerwca 2002 r. Poz. 690 ) w sprawie warunków technicznych, jakimi powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony porażeniowej. Jako ochronę dodatkową dla linii kablowych zasilających oświetlenie zastosować samoczynne wyłączenie zasilania realizowane przez bezpieczniki topikowe zabezpieczające oprawy oświetleniowe i obwód zasilający projektowane oświetlenie Uwagi końcowe Całość prac powinna być wykonywana Przez firmę posiadającą odpowiednie uprawnienia i kwalifikacje do wykonywania prac w zakresie elektrycznym. Zastosowane urządzenia i osprzęt powinny posiadać atesty lub odpowiednie aprobaty techniczne. Po wykonaniu w/w prac zgłosić urządzenia do odbioru przedstawiając oświadczenie o wykonaniu prac zgodnie z projektem i przepisami, protokół kabla przed zasypaniem, protokoły pomiarów 4

Ułożyć folię kablową niebieską i zasypać rów ziemią ubijając ją warstwami. Poza jezdnią kabel układać w wykopie 0,8 m i dalej postępować jak opisano wyżej. Trasę linii kablowej pokazano na rys nr 1.

5 uziemień roboczych oraz środków ochrony porażeniowej i pożarowej oraz powykonawcze pomiary geodezyjne. 3. Obliczenia techniczne 3.1. Dobór przekroju kabli. Dobrano kabel zasilający oświetlenie typu YAKY 4x16,0 mm 2 0,6/1 kv. Przewody zasilające oprawy oświetleniowe w słupach typu YDYżo 3x2,5 mm 2 450/750 V. Kable i przewody spełnia warunki obciążalności prądowej. Obliczenia wykonano za pomocą programu OBL Obliczenia skuteczności środków ochrony porażeniowej. Skuteczność środków ochrony porażeniowej stanowi wyliczenie wg Programu OBL warunki są spełnione Obliczenia spadków napięć. Obliczenie spadków napięcia stanowi wyliczenie wg Programu OBL 2002 które mieszczą się w granicach określonych przepisami. PROJEKTANT: 5

Kable i przewody spełnia warunki obciążalności prądowej. Obliczenia wykonano za pomocą programu OBL 2002. 3.2. Obliczenia skuteczności środków ochrony porażeniowej.
