PROJEKT TECHNICZNY ELEKTRYCZNY

Transkrypt

1 P.W. ELPROPO s.c. ZAKŁAD INSTALACJI ELEKTRYCZNYCH r.zał mgr in. Mirosław Lorek - Ryszard Siekaski STSZEW ul. Ogrodowa 11 tel/fax , , PROJEKTOWANIE - MONTA - POMIARY NIP REGON PROJEKT TECHNICZNY ELEKTRYCZNY - WYKONAWCZY - Temat projektu : REMONT KORYTARZY, SANITARIATÓW, SCHODÓW I WEJCIA GŁÓWNEGO DO BUDYNKU w Zespole Szkół im. Dezyderego Chłapowskiego Inwestor : POWIAT POZNASKI Pozna ul. Jackowskiego 18 Adres obiektu : Bolechowo ul. Obornicka 1 Projektował - Ryszard Siekaski upr. proj.-bud. 360/87/Pw Sprawdził - mgr in. Krzysztof Koziorowski upr. proj.-bud. 147/PW/91 Stszew kwiecie 2009r

2

3

4

5 SPIS TRECI 1. OPIS TECHNICZNY Zakres opracowania Podstawy opracowania Obowizujce przepisy i normy Obowizujce przepisy Obowizujce normy Inne normy Instalacja owietlenia Owietlenie awaryjne Instalacja gniazd wtyczkowych Prowadzenie przewodów Ochrona przeciwporaeniowa Sprawdzanie odbiorcze OZNACZENIA I UWAGI DO RYSUNKÓW Legenda opraw Oznaczenia Uwagi do rysunków RYSUNKI I PLANY. 9 Rys. nr 1. Plan instalacji elektrycznych rzut piwnicy. Rys. nr 2. Plan instalacji elektrycznych rzut parteru. Rys. nr 3. Plan instalacji elektrycznych rzut 1 pitra. Strona 2

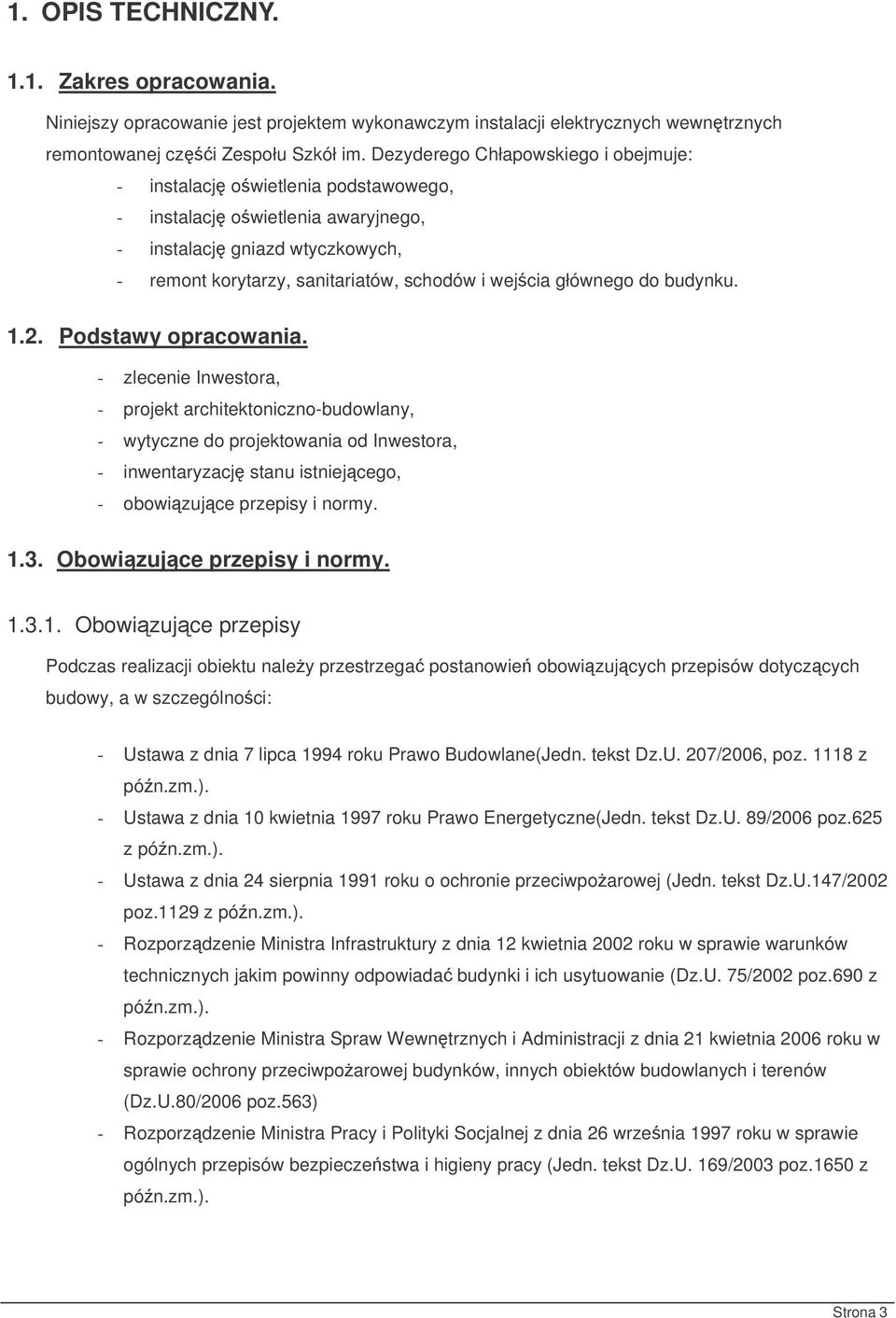

6 1. OPIS TECHNICZNY Zakres opracowania. Niniejszy opracowanie jest projektem wykonawczym instalacji elektrycznych wewntrznych remontowanej czi Zespołu Szkół im. Dezyderego Chłapowskiego i obejmuje: - instalacj owietlenia podstawowego, - instalacj owietlenia awaryjnego, - instalacj gniazd wtyczkowych, - remont korytarzy, sanitariatów, schodów i wejcia głównego do budynku Podstawy opracowania. - zlecenie Inwestora, - projekt architektoniczno-budowlany, - wytyczne do projektowania od Inwestora, - inwentaryzacj stanu istniejcego, - obowizujce przepisy i normy Obowizujce przepisy i normy Obowizujce przepisy Podczas realizacji obiektu naley przestrzega postanowie obowizujcych przepisów dotyczcych budowy, a w szczególnoci: - Ustawa z dnia 7 lipca 1994 roku Prawo Budowlane(Jedn. tekst Dz.U. 207/2006, poz z pón.zm.). - Ustawa z dnia 10 kwietnia 1997 roku Prawo Energetyczne(Jedn. tekst Dz.U. 89/2006 poz.625 z pón.zm.). - Ustawa z dnia 24 sierpnia 1991 roku o ochronie przeciwpoarowej (Jedn. tekst Dz.U.147/2002 poz.1129 z pón.zm.). - Rozporzdzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiada budynki i ich usytuowanie (Dz.U. 75/2002 poz.690 z pón.zm.). - Rozporzdzenie Ministra Spraw Wewntrznych i Administracji z dnia 21 kwietnia 2006 roku w sprawie ochrony przeciwpoarowej budynków, innych obiektów budowlanych i terenów (Dz.U.80/2006 poz.563) - Rozporzdzenie Ministra Pracy i Polityki Socjalnej z dnia 26 wrzenia 1997 roku w sprawie ogólnych przepisów bezpieczestwa i higieny pracy (Jedn. tekst Dz.U. 169/2003 poz.1650 z pón.zm.). Strona 3

7 Obowizujce normy (Przywołane w rozporzdzeniu MI w sprawie warunków technicznych jakim powinny odpowiada budynki i ich usytuowanie). - PN-84/E Owietlenie wntrz wiatłem elektrycznym. - PN-92/N Znaki bezpieczestwa. Ewakuacja. - PN-N :1998 Znaki bezpieczestwa. Zasady umieszczania znaków bezpieczestwa na drogach ewakuacyjnych i drogach poarowych. - PN-IEC Instalacje elektryczne w obiektach budowlanych. - PN-EN 60445:2002 Zasady podstawowe i bezpieczestwa przy współdziałaniu człowieka z maszyn, oznaczanie i identyfikacja. Oznaczenia identyfikacyjne zacisków urzdze i zakocze ył przewodów oraz ogólne zasady systemu alfanumerycznego. - PN-EN 60529:2003 Stopnie ochrony zapewnianej przez obudowy (kod IP) Inne normy. - PN-EN 1838:2005 Zastosowania owietlenia. Owietlenie awaryjne. - PN-EN :2004 wiatło i owietlenie. Owietlenie miejsc pracy we wntrzach. Cz 1: Miejsca pracy we wntrzach Instalacja owietlenia. Owietlenie podstawowe pomieszcze zaprojektowano oprawami z lampami fluorescencyjnymi o barwie białej. Natenia owietlenia zgodnie z PN-EN :2004 wiatło i owietlenie. Owietlenie miejsc pracy we wntrzach. Cz 1: Miejsca pracy we wntrzach. Przewiduje si owietlenie podstawowe pomieszcze bezporednie oprawami montowanymi na stropie (sanitariaty, przedsionek, hol na pierwszym pitrze), oraz w suficie podwieszonym (komunikacja parter i pierwsze pitro oraz portiernia). Sterowanie owietleniem klatek schodowych odbywa si bdzie przy pomocy łczników krzyowego na parterze i dwóch schodowych po jednym w piwnicy i na pierwszym pitrze. W komunikacji, przedsionku oraz przed wejciem sterowanie realizowane bdzie za pomoc łczników jednobiegunowych, w sanitariatach oprawy załczane bd na okrelony czas za pomoc pasywnych czujek podczerwieni (PIR). Hol na pierwszym pitrze oraz pomieszczenie portierni - sterowanie łcznikiem wiecznikowym. Owietlenie gablot załczane razem z owietleniem komunikacji. Obwody owietleniowe naley zasili z istniejcych tablic pitrowych znajdujcych si w pomieszczeniach rozdzielni na parterze i pierwszym pitrze. Na parterze do zasilania owietlenia klatek schodowych, komunikacji, portierni, holu wejciowego, przedsionka oraz gablot naley wykorzysta istniejce zabezpieczenia nadprdowe w istniejcej rozdzielnicy na parterze o numerach 5 i 6 z pola numer 13 oraz 4 z pola numer 15. Na pierwszym pitrze do zasilania owietlenia komunikacji, holu oraz gablot naley wykorzysta istniejce zabezpieczenia nadprdowe w istniejcej rozdzielnicy na pierwszym pitrze o numerach 2 i 13 z pola numer 7 oraz 7 z pola numer 5. Owietlenie przed wejciem realizowane bdzie w póniejszym etapie. Naley ułoy przewód zasilajcy to owietlenie z rozdzielni na parterze przez łcznik jednobiegunowy w przedsionku i Strona 4

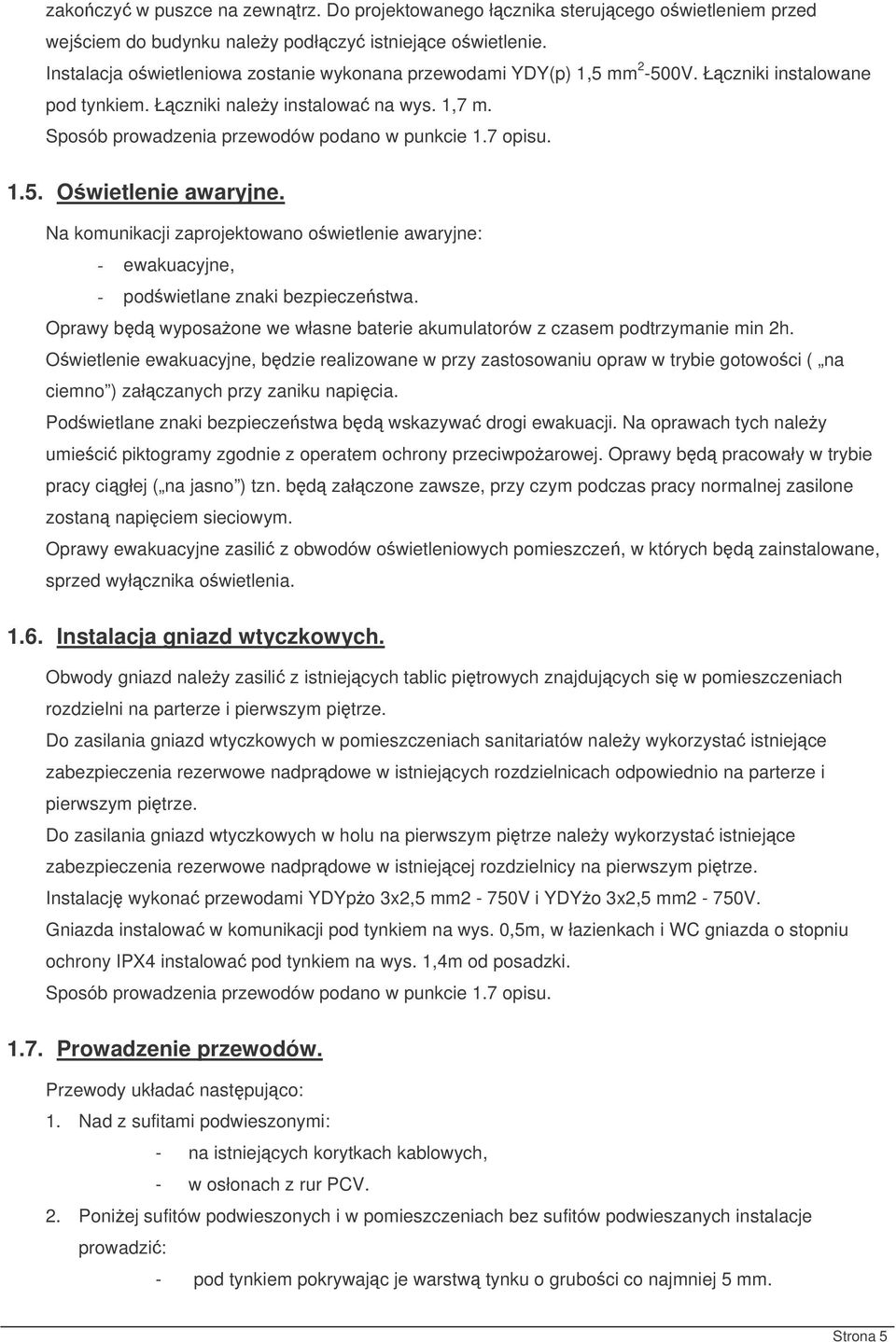

8 zakoczy w puszce na zewntrz. Do projektowanego łcznika sterujcego owietleniem przed wejciem do budynku naley podłczy istniejce owietlenie. Instalacja owietleniowa zostanie wykonana przewodami YDY(p) 1,5 mm 2-500V. Łczniki instalowane pod tynkiem. Łczniki naley instalowa na wys. 1,7 m. Sposób prowadzenia przewodów podano w punkcie 1.7 opisu Owietlenie awaryjne. Na komunikacji zaprojektowano owietlenie awaryjne: - ewakuacyjne, - podwietlane znaki bezpieczestwa. Oprawy bd wyposaone we własne baterie akumulatorów z czasem podtrzymanie min 2h. Owietlenie ewakuacyjne, bdzie realizowane w przy zastosowaniu opraw w trybie gotowoci ( na ciemno ) załczanych przy zaniku napicia. Podwietlane znaki bezpieczestwa bd wskazywa drogi ewakuacji. Na oprawach tych naley umieci piktogramy zgodnie z operatem ochrony przeciwpoarowej. Oprawy bd pracowały w trybie pracy cigłej ( na jasno ) tzn. bd załczone zawsze, przy czym podczas pracy normalnej zasilone zostan napiciem sieciowym. Oprawy ewakuacyjne zasili z obwodów owietleniowych pomieszcze, w których bd zainstalowane, sprzed wyłcznika owietlenia Instalacja gniazd wtyczkowych. Obwody gniazd naley zasili z istniejcych tablic pitrowych znajdujcych si w pomieszczeniach rozdzielni na parterze i pierwszym pitrze. Do zasilania gniazd wtyczkowych w pomieszczeniach sanitariatów naley wykorzysta istniejce zabezpieczenia rezerwowe nadprdowe w istniejcych rozdzielnicach odpowiednio na parterze i pierwszym pitrze. Do zasilania gniazd wtyczkowych w holu na pierwszym pitrze naley wykorzysta istniejce zabezpieczenia rezerwowe nadprdowe w istniejcej rozdzielnicy na pierwszym pitrze. Instalacj wykona przewodami YDYpo 3x2,5 mm2-750v i YDYo 3x2,5 mm2-750v. Gniazda instalowa w komunikacji pod tynkiem na wys. 0,5m, w łazienkach i WC gniazda o stopniu ochrony IPX4 instalowa pod tynkiem na wys. 1,4m od posadzki. Sposób prowadzenia przewodów podano w punkcie 1.7 opisu Prowadzenie przewodów. Przewody układa nastpujco: 1. Nad z sufitami podwieszonymi: - na istniejcych korytkach kablowych, - w osłonach z rur PCV. 2. Poniej sufitów podwieszonych i w pomieszczeniach bez sufitów podwieszanych instalacje prowadzi: - pod tynkiem pokrywajc je warstw tynku o gruboci co najmniej 5 mm. Strona 5

9 Do montau osprztu stosowa puszki kocowe głbokie, przystosowane do przykrcania osprztu rubkami Ochrona przeciwporaeniowa. Istniejcy system zasilania dla prdu przemiennego w układzie TNC. Jako system ochrony od porae prdem elektrycznym zastosowano samoczynne wyłczenia zasilania, w przypadku przekroczenia wartoci napicia dotykowego bezpiecznego, z wykorzystaniem urzdze ochronnych przeteniowych. Zastosowane wkładki bezpiecznikowe zapewniaj dostatecznie szybkie, zgodne z norm, wyłczenie zasilania. Przewody winny posiada oznaczenia barwne zgodne z norm. Przewody naley oznacza nastpujco: - przewód neutralny N, barw jasnoniebiesk, - przewód ochronny PE, kombinacj dwubarwn zielono-ółt, Przed oddaniem instalacji do eksploatacji naley dokona sprawdzenia skutecznoci ochrony przeciwporaeniowej, pomiarów rezystancji izolacji i pomiarów rezystancji uziemienia Sprawdzanie odbiorcze. Przed oddaniem linii kablowych i instalacji do eksploatacji naley dokona sprawdzenia: - zgodnoci wykonania z projektem i wymaganiami norm i przepisów, - zgodnoci kabli, przewodów, urzdze i osprztu z wymaganiami norm lub dokumentów szczególnie pod wzgldem bezpieczestwa, - czy nie wystpuj widoczne uszkodzenia wpływajce na pogorszenie bezpieczestwa, - dobór i nastawienie urzdze zabezpieczajcych i sygnalizacyjnych, - dobór przewodów do obcialnoci prdowej i spadku napicia, - oznakowania, znaków bezpieczestwa i rodków bezpieczestwa. - wykona pomiary rezystancji izolacji instalacji, - sprawdzi stan ochrony zrealizowanej za pomoc samoczynnego wyłczenia zasilania, - wykona próby działania, Ze sprawdzenia, pomiarów i bada naley sporzdzi protokół. Sprawdzenia, badania i pomiary wykona zgodnie z normami: - PN - IEC Instalacje elektryczne w obiektach budowlanych. Sprawdzenia odbiorcze. Ponadto, w zakresie, w którym nie jest sprzeczna z powyszymi: - BN - 85/ Urzdzenia i układy elektryczne. Wytyczne przeprowadzania podstawowych bada odbiorczych. Strona 6

10 2. OZNACZENIA I UWAGI DO RYSUNKÓW Legenda opraw. A1 - oprawa do wbudowania na wietlówki T5, typu QUATTRO T5 4x14W HF, z kloszem, THORN A2 - oprawa do wbudowania na wietlówki T8 pochodzca z demontau, z czci zmodernizowanej komunikacji na parterze B1 - oprawa nastropowa na wietlówki T5, typu DIFFUSALUX II G 2x28W HF PS OP, klosz opalowy, THORN B2 - oprawa nastropowa na wietlówki kompaktowe, typu CHALICE C 190H 2x18W HF, THORN B2A - oprawa nastropowa na wietlówki kompaktowe, typu CHALICE C 190H 2x18W HF, THORN + moduł awaryjny C1A - oprawa do wbudowania na wietlówki kompaktowe, typu CHALICE 190H 1x18W HF, THORN + moduł awaryjny D1A - oprawa do wbudowania na wietlówki, typu VOYAGER EXEL 1x8W E3MT WHI MSR, THORN D2A - oprawa nastropowa na wietlówki, typu VOYAGER EXEL 1x8W E3MT WHI MSF, THORN E1 - wypust do zasilenia owietlenia gablot zakoczony w puszce na wysokoci 2,3m E2 - wypust owietleniowy zakoczony w puszce na wysokoci 2,5m UWAGI: 1. Wszystkie oprawy owietleniowe powinny by dostarczone ze ródłami wiatła. 2. W oprawach owietleniowych naley zastosowa wietlówki trójpasmowe o wskaniku oddawania barw Ra>80, kod barwy 840. Strona 7

11 2.2. Oznaczenia. - zakres opracowania - - łczniki podtynkowe 16A, 250V, biały - - wypust cienny - puszka do kinkietów z pokrywk - czujnik ruchu, nacienny, kt czujnik ruchu, nasufitowy, kt gniazdo wtyczkowe 2-bieg 10/16A/Z, o stopniu ochrony IPX4, instalowane p/t TP2.1 obw.22 h=1,2m - opis gniazda wtyczkowego: rozdzielnica nr obwodu wysoko montau 2xA 2x18W TP2.1 obw.8 - opis opraw owietleniowych: ilo i typ opraw ilo i moc lamp w oprawie rozdzielnica nr obwodu wysoko montau - oprawa podwietlany znak bezpieczestwa, w trybie pracy cigłej, z piktogramem 2.3. Uwagi do rysunków. 1. Jeli nie opisano inaczej na planach instalacji, wyłczniki i przyciski naley instalowa na wys. 1,7m. 2. Wysoko montau gniazd podano na rysunkach. 3. Stosowa puszki kocowe p/t do montau osprztu na rubki. Osprzt przykrca do puszek. 4. Barwy ył stosowanych przewodów powinny odpowiada normie. 5. Przewody i kable elektryczne naley prowadzi w sposób umoliwiajcy ich wymian bez potrzeby naruszania konstrukcji budynku. Sposób prowadzenia przewodów podano w punkcie 1.7 opisu. Strona 8

12 3. RYSUNKI I PLANY. Strona 9
