1 INSTRUKCJA MONTAŻU Elementy w zestawie NAZWA NR KAT. MONTAŻ OKUCIE BUDOWLANE Zestaw 3 nr RS Dach o nachyleniu od Oblachowanie należy montować bezpośrednio na łatach lub deskowaniu. Ilość kolektorów w rzędach powinna być równa nazwa Nr kat. ilość w zestawie nazwa Nr kat. wkręt do drewna 3,9 45 [mm] wkręt samowiercący WF 4,8 35 [mm] chwytak boczny kolektora wkręt do drewna 3,9 25 [mm] listwa skrajna 7,5 7, [mm] chwytak kolektora klin-gąbka listwa środkowa element nr 4b element nr 5b element nr 3 element nr element nr 4 element nr 6b element nr 7b profil maskujący listwa podpierająca ilość w zestawie 2 (Elementy 3 20 są identyczne z elementami Zestawu nr F6563) /

2 Odsłonięcie pola pod zabudowę kolektorów B T 8,5 A liczba kolektorów w baterii T szerokość dachówki + (3 cm ± cm) Wymiar [m] A 2,6 3,7 4,8 5,9 7,0 8, 9,2 B wysokość 6 dachówek 2 /

3 2 Montaż dolnego oparcia kolektorów a Montaż łaty dodatkowej o szerokości 0 cm W odsoniętym pod kolektory polu zamocować dodatkową łatę poddachówkową, zgodnie z rysunkiem. Długość łaty dodatkowej należy ustalić wg rozstawu krokwi i liczby kolektorów w baterii. rząd dachówek powyżej kolektorów 250 cm łata dachówkowa łata dodatkowa 0 cm b Montaż listew podpierających (2) Do łaty dodatkowej przykręcić wkrętami dwie listwy podparcia kolektorów. Początek listwy lewej powinien znaleźć się w odległości T+(3 ± cm) [pkt.] od linii dachówek z lewej strony. 2 2 listwy 3 wkręt do drewna 3,9 45 [mm] 3 /

4 3 Łączenie i mocowanie kolektorów do konstrukcji dachu a Montaż listwy skrajnej lewej (7) i środkowej (20). Pierwszy kolektor ułożyć tak by jego lewy dolny narożnik pokrywał się z początkiem listwy podparcia. 2. Listwy przykręcić wkrętami do łat zgodnie z rysunkiem. (7) (20) 6 3 wkręt do drewna 3,9 45 [mm] b Montaż chwytaków bocznych (5) Chwytaki kolektora wprowadzić do obramowania kolektora i zamocować wkrętami do łat w miejscach oznaczonych strzałkami chwytak boczny kolektora 6 wkręt do drewna 3,9 25 [mm] 4 /

5 c Montaż listwy skrajnej prawej (7). Do pierwszego kolektora dostawić drugi i analogicznie jak dla kolektora pierwszego zamocować listwę boczną (7) i cztery chwytaki (patrz pkt 3b). 2 3 wkręt do drewna 3,9 45 [mm] d Montaż osprzętu kolektorów Zainstalować komplet elementów osprzętu hydraulicznego (patrz instrukcja ZPKS) 2 5 /

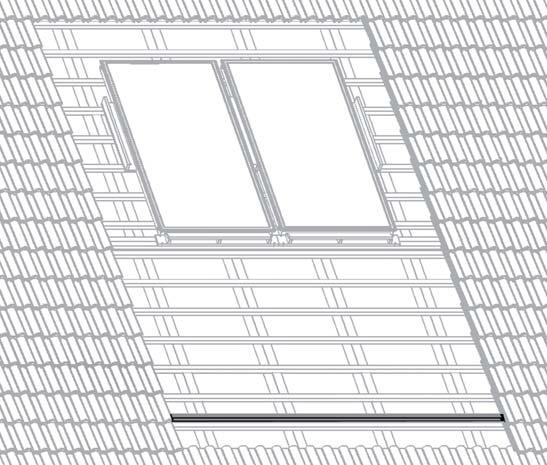

6 4 Montaż dolnego oparcia kolektorów a Montaż dodatkowej łaty U dołu pola pod kolektory zamocować dodatkową łatę poddachówkową, zgodnie z rysunkiem. Długość łaty dodatkowej należy ustalić wg rozstawu krokwi i liczby kolektorów w baterii. górny rząd kolektorów 200 cm łata dachówkowa dodatkowa łata b Montaż listew podpierających (2) Do łaty dodatkowej przykręcić wkrętami dwie listwy podparcia kolektorów. Początek listwy lewej powinien znaleźć się w odległości T+(3 ± cm) [pkt.] od linii dachówek z lewej strony. 8 2 listwy 3 wkręt do drewna 3,9 45 [mm] 6 / Elementy pokazane w punktach oznaczonych gwiazdką należą do Zestawu nr F6563.

7 5 Łączenie i mocowanie kolektorów do konstrukcji dachu a Montaż listwy skrajnej lewej (7) i środkowej (20). Ułożyć pierwszy kolektor tak by jego lewy dolny narożnik pokrywał się z początkiem listwy podparcia. 2. Listwę skrajną (7) przykręcić wkrętami do łat zgodnie z rysunkiem. 4 3 wkręt do drewna 3,9 45 [mm] b Montaż listwy skrajnej prawej (7). Do pierwszego kolektora dostawić drugi i analogicznie jak dla kolektora pierwszego zamocować listwę boczną (7) i cztery chwytaki (5), (pkt 3b). 2 3 wkręt do drewna 3,9 45 [mm] 7 / Elementy pokazane w punktach oznaczonych gwiazdką należą do Zestawu nr F6563.

8 c Montaż osprzętu kolektorów Zainstalować komplet elementów osprzętu hydraulicznego (patrz instrukcja ZPKS) 2 6 Montaż fartucha (,2,3). Fartuchy, 2, 3 ułożyć wg wskazań na rysunku i przykręcić je wkrętami do listwy podpierającej, w miejscach oznaczonych strzałkami wkręt samowiercący WF 4,8 35 [mm] 8 / Elementy pokazane w punktach oznaczonych gwiazdką należą do Zestawu nr F6563.

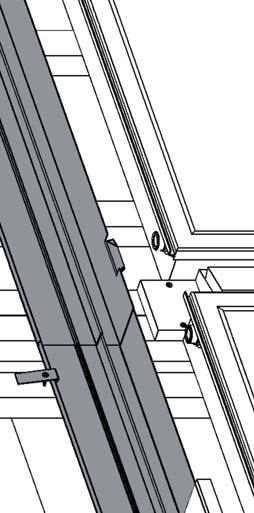

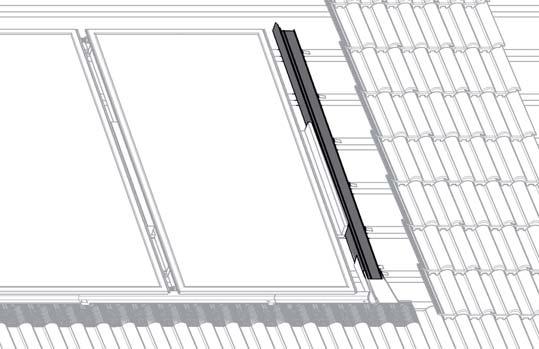

9 7 Montaż elementów 4 i 5 oraz 6 i 7 a Montaż elementów 4 i 5. Elementy boczne oblachowania (4 i 5), zamocować po prawej i lewej stronie kolektorów w wyznaczonych miejscach. 2. Zewnętrzne brzegi elementów 4 i 5 przymocować do łat chwytakami i wkrętami wkręt do drewna 3,9 25 [mm] 8 chwytak kolektora b Montaż elementów 6 i 7. Elementy boczne oblachowania (6 i 7) zamocować po prawej i lewej stronie kolektorów, w wyznaczonych miejscach. 2. Zewnętrzne brzegi elementów 6 i 7 przymocować do łat chwytakami i wkrętami wkręt do drewna 3,9 25 [mm] 8 chwytak kolektora 9 / Elementy pokazane w punktach oznaczonych gwiazdką należą do Zestawu nr F6563.

10 8 Montaż elementów 3, 4 i 5 a Montaż elementu 3 4 wkręt samowiercący WF 4,8 35 [mm] b Montaż elementu wkręt samowiercący WF 4,8 35 [mm] 0 /

11 c Montaż elementu 4 4 wkręt samowiercący WF 4,8 35 [mm] 9 Montaż elementów 6, 7 i 8 a Montaż elementów 6 i 7. Elementy 6 i 7 zamontować po obu stronach kolektorów, wprowadzając do rynienek kolektorów sznury EPDM, jak na rysunku, 2. Elementy 6 i 7 przykręcić wkrętami do listew (7) znajdujących się pod spodem sznur EPDM 4 4 wkręt samowiercący WF 4,8 35 [mm] / Elementy pokazane w punktach oznaczonych gwiazdką należą do Zestawu nr F6563.

12 b Montaż profilu maskującego 8 Pomiędzy kolektorami zamocować profil maskujący 8, wkręty zamocować w miejscach wyznaczonych strzałkami. 2 4 wkręt samowiercący WF 4,8 35 [mm] 0 Montaż elementów 6, 7 i 8. Elementy 6 i 7 zamontować po obu stronach kolektorów, wprowadzając do rynienek kolektorów sznury EPDM, (pkt 9a i b), 2. Elementy 6 i 7 przykręcić wkrętami do listew (7) znajdujących się pod spodem 4 4 wkręt samowiercący WF 4,8 35 [mm] 2 4 wkręt samowiercący WF 4,8 35 [mm] 2 / Elementy pokazane w punktach oznaczonych gwiazdką należą do Zestawu nr F6563.

13 Montaż desek skośnych (2) i elementów 9, 0, a Montaż desek skośnych (2) Dostarczone deski skośne, należy zamocować opierając je o obramowanie kolektorów i dodatkową łatę poddachówkową, zgodnie z rysunkiem. 20 cm 8 3 wkręt do drewna 3,9 45 [mm] b Montaż elementów (9, 0, ). Elementy 9, 0 i zamontować na deskach skośnych. Końce oblachowań podeprzeć dodatkową łatą poddachówkową, zgodnie z rysunkiem. 5 cm 20 cm wkręt do drewna 3,9 25 [mm] 3 / Elementy pokazane w punktach oznaczonych gwiazdką należą do Zestawu nr F6563.

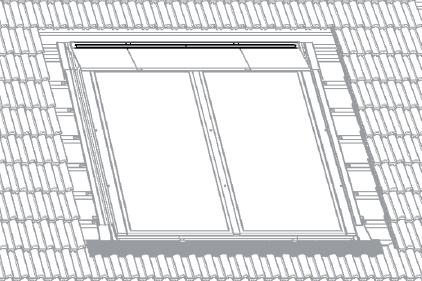

14 Montaż listwy podpierającej dachówki (23) listwa podpierająca 2 Układanie dachówek a Ułożenie elemenów 9 Przed przystąpieniem do układania dachówek, należy umieścić na oblachowaniu ostatnie elementy zestawu kliny (9). b Ułożenie dachówek Ułożyć brakujące dachówki dookoła kolektorów. Dachówki z prawej strony kolektorów, należy w razie potrzeby przyciąć na wymaganą szerokość. 4 /
