Instrukcja montażu kolektorów HELIOSIN AKH 12/18 na dachu płaskim

Transkrypt

1 Instrukcja montażu kolektorów HELIOSIN AKH 12/18 na dachu płaskim

2 SPIS TREŚCI 1. Bezpieczeństwo 2. Transport 3. Specyfikacja kolektora AKH 12/18 4. Opakowania i zestawienie elementów montażowych kolektora AKH 12/18 5. Instrukcja montażu kolektorów AKH 12/18 6. Łączenie kolektorów

3 1. Bezpieczeństwo Zachowaj obowiązujące zasady i przepisy BHP podczas montażu kolektorów HELIOSIN AKH. Jeśli pojawią się jakiekolwiek wątpliwości w trakcie montażu, skonsultuj się z wykwalifikowanym instalatorem. W trakcie montażu pamietaj, aby: 1. Używać wyłącznie atestowanych sprzętów 2. Nie narażać na niebezpieczeństwo siebie i innych w trakcie montażu kolektorów 3. Zachować szczególną ostrożność w trakcie montażu kolektorów 4. Nie instalować kolektora do góry nogami 2. Transport Kolektor AKH powinien być zawsze transportowany w pudłach. Należy zachować ostrożność podczas transportu szklanych rur próżniowych. Pudła z rurami w trakcie transportu powinny być zamknięte i oznaczone specjalną naklejką: OSTROŻNIE SZKŁO. Otwierając pudła uważaj, jeśli w trakcie transportu doszło do stłuczenia rur, ostre odłamki szkła mogą być niebezpieczne.

4 3. Specyfikacja kolektora Model HELIOSIN AKH 12 HELIOSIN AKH 18 Skrzynia przyłączeniowa kolektora Aluminum Aluminum Konstrukcja kolektora Profile aluminiowe Profile aluminiowe Rura przyłączeniowa skrzyni Miedź DN 35 Miedź DN 35 Rurka cieplna Miedź Miedź Średnica rurki cieplnej 8mm 8mm Powierzcnia apretury 1,20 m2 1,80 m2 Powierzchnia absorpcji 1,11 m2 1,46 m2 Izolacja Wełna mineralna Wełna mineralna Końcówki ochronne na kolektor i pierścienie zaciskowe tworzywo tworzywo Cisnienie robocze 6 bar 6 bar Montaż kolektora Płaski dach Płaski dach Przyłącze hydrauliczne DN 22 DN 22 Wymiary brutto dł.*szer.*wys. 1,94*0,97m*0,16m 1,94m*1,50*0,16m Kąt działania

5 4. Opakowania i zestawienie elementów montażowych kolektora AKH 12/18 Kolektor próżniowy HELIOSIN AKH mieści się w czterech pudłach. Jedno pudło zawiera skrzynię przyłączeniową, drugie konstrukcję montażową, a dwa pozostałe kompletne rury solarne.

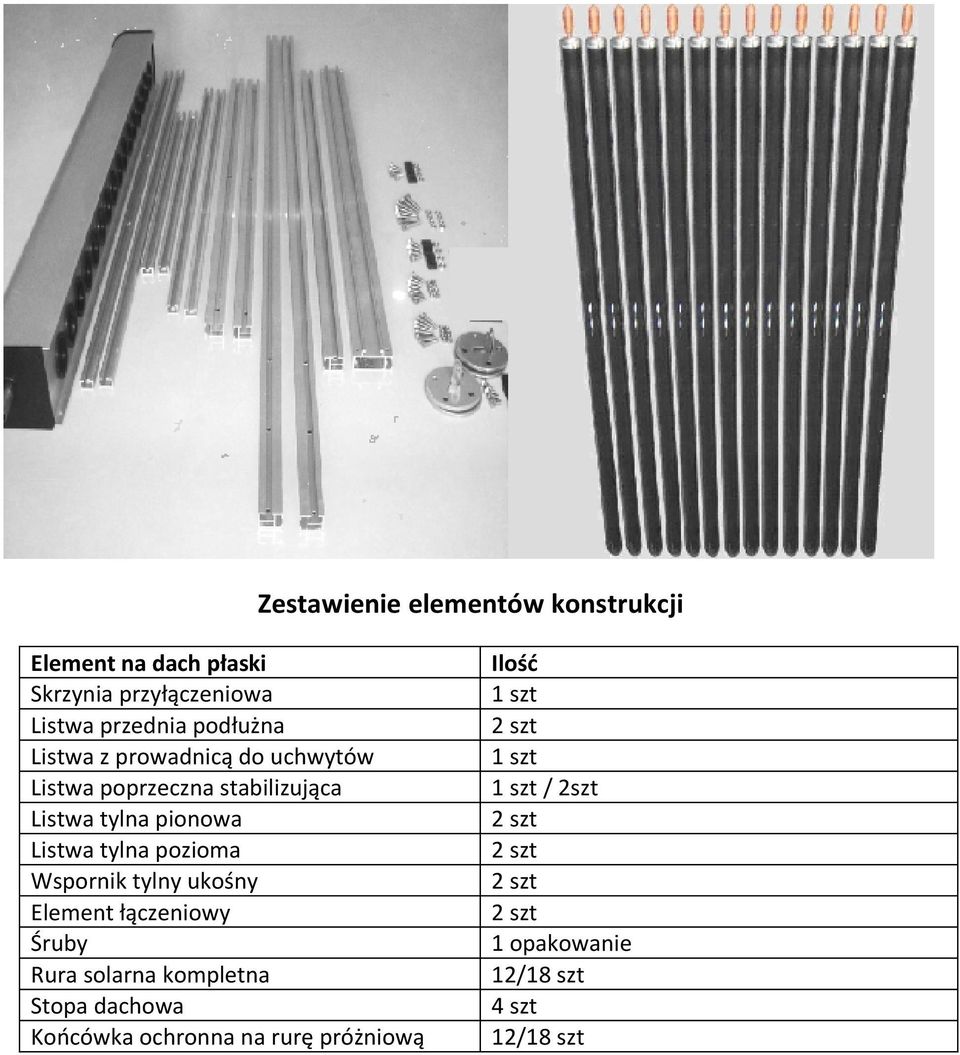

6 Zestawienie elementów konstrukcji Element na dach płaski Skrzynia przyłączeniowa Listwa przednia podłużna Listwa z prowadnicą do uchwytów Listwa poprzeczna stabilizująca Listwa tylna pionowa Listwa tylna pozioma Wspornik tylny ukośny Element łączeniowy Śruby Rura solarna kompletna Stopa dachowa Końcówka ochronna na rurę próżniową Ilość 1 szt 2 szt 1 szt 1 szt / 2szt 2 szt 2 szt 2 szt 2 szt 1 opakowanie 12/18 szt 4 szt 12/18 szt

7 Rurka cieplna zakończona kondensatorem, wykonana z miedzi i umieszczona w aluminiowym radiatorze, który przejmuje ciepło z absorbera i przekazuje je rurce cieplnej. Łatwa w montażu i przy wymianie rur solarnych. Aluminiowa skrzynia przyłączeniowa kolektora (manifold).

8 Regulowana konstrukcja nośna kolektora (35-50 )

9 5.Instrukcja montażu kolektorów AKH 12/18 Montaż konstrukcji nośnej kolektora HELIOSIN AKH 12/18 na dach płaski 1. Za pomocą śrub, połącz listwę przednią podłużną z listwą tylną pionową konstrukcji nośnej. 2. Następnie za pomocą listwy połącz listwę tylną z listwami konstrukcji nośnej tak, aby uzyskać trójkąt.

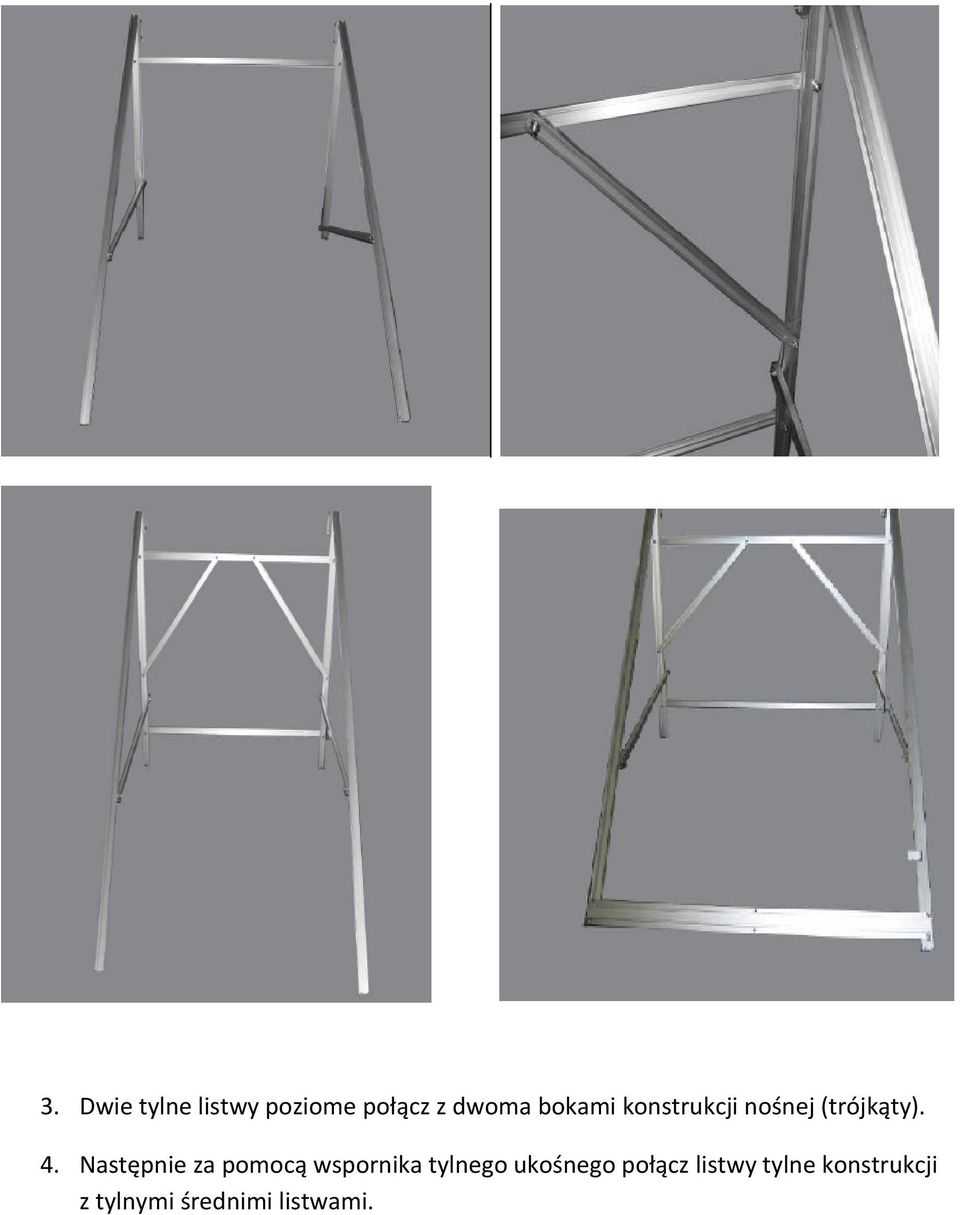

10 3. Dwie tylne listwy poziome połącz z dwoma bokami konstrukcji nośnej (trójkąty). 4. Następnie za pomocą wspornika tylnego ukośnego połącz listwy tylne konstrukcji z tylnymi średnimi listwami.

11 5. Za pomocą elementów (blaszek) mocujących połącz listwę podtrzymującą z przednimi listwami konstrukcji nośnej kolektora. 6. Zamontuj skrzynię przyłączeniową kolektora do elementów konstrukcji (przednie listwy z przednimi średnimi listwami).

12 7. Do elementów nośnych konstrukcji zamontuj stopy mocujące konstrukcję do dachu. Gotowy stelaż konstrukcji kolektora powinien wyglądać następująco (patrz zdj. poniżej).

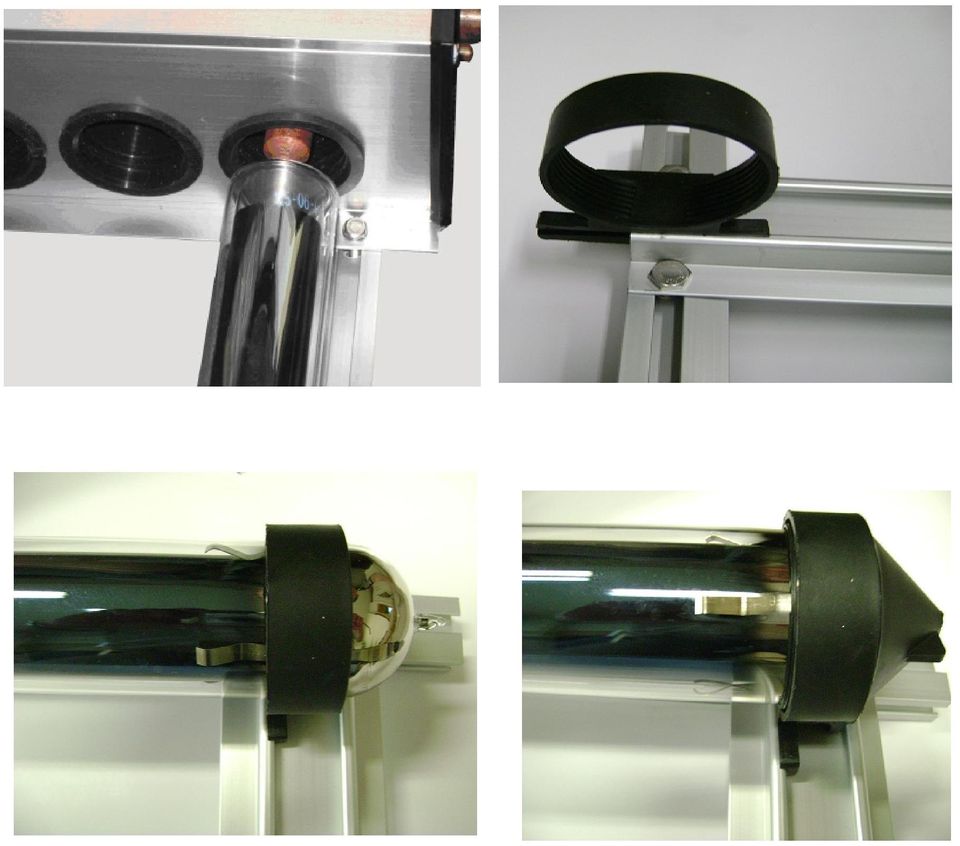

13 Montaż rur próżniowych 8. Na listwie z prowadnicą do uchwytów umieść końcówki ochronne na rury próżniowe. W skrzyni przyłączeniowej, w gniazdach dla rur solarnych znajdują się gumowe uszczelki należy posypać je lekko talkiem. 9. Z rury solarnej lekko wysuń miedzianą rurkę cieplną o ok. 20 cm. (patrz rys. poniżej) 10. Kondensator rurki cieplnej umieść w skrzyni przyłączeniowej kolektora, jeśli będzie taka potrzeba zastosuj pastę. Wciśnij odpowiednia porcje pasty do miedzianych gniazd w skrzyni przyłączeniowej. 11. Chwytając za rurkę miedzianą wsuń jej końcówkę w gniazdo w skrzyni przyłączeniowej, tak aby cały kondensator znalazł się w gnieździe. Jeśli rurka cieplna jest gorąca użyj rękawic lub szczypiec płaskich. Następnie wsuń szklana rurę do oporu w uszczelkę gumową. Dolną część rury solarnej umieść w końcówkach ochronnych. 12. Zachowaj ostrożność przy dokręcaniu końcówek ochronnych. W wyniku zbyt dużego zaciśnięcia końcówki może dojść do uszkodzenia rury próżniowej i utraty izolacji cieplnej.

14

15 6. Łączenie kolektorów Kolektory słoneczne Heliosin AKH 12/18 mogą być łączone szeregowo, równolegle albo szeregowo i równolegle. Zastosowanie jednej z konfiguracji tworzy pole grzewcze o wysokiej wydajności Średnica podłączenia hydraulicznego kolektorów Heliosin AKH 12/18 wynosi Ø 22 [mm]. Powierzchnia apretury a średnica połączenia hydraulicznego. Powierzchnia apertury Up to 0.9 m2 0.9 m2 to 5 m2 5 m2 to 20 m2 Średnica połączenia 10/12 mm 15/16 mm 20/22 mm 6.2. Czynnik roboczy Sugerowany czynnik roboczy dla kolektora AKH to niezamarzająca mieszanka glikolu i wody. Oprócz ochrony przeciwmrozowej preparat zabezpiecza instalację przed korozją. Preparat znajduje zastosowanie w instalacjach wykonanych z żeliwa, aluminium, miedzi, tworzyw sztucznych. Sugerowany czynnik roboczy dostępny jest w wersji skoncentrowanej, gdzie zawartość właściwego składnika wynosi powyżej 96%, dzięki czemu nie ponosi się dodatkowych kosztów robocizny związanych z przygotowaniem roztworu. Poniżej w tabeli znajduje się rozcieńczenie preparatu jakie należy stosować do napełnienia instalacji solarnej. Przy napełnianiu instalacji solarnej należy zachować szczególną ostrożność. Ewentualne przedostanie się czynnika roboczego do instalcji c.w.u. Na skutek uszkodzenia czynnika wymiennika ciepła nie spowoduje zatrucia ze względu na to, że preparat oparty jest na nietoksycznym glikolu propylenowym. Jednak przy prawidłowo zabezpieczonej i oznakowanej instalacji prawdopodobieństwo zaistnienia takiej sytuacji jest znikome.

16 Gwarantowana ochrona przciwmrozowa [ C] Wymagana zawartość koncentratu w 1 l roztworu Ilość wody Gęstość [kg/m³] [ml] [ml] Konserwacja Podstawowym warunkiem trwałości, bezpieczeństwa i wydajnej pracy oraz długiej żywotności instalacji solarnej jest stosowanie regularnych przeglądów, konserwacji przeprowadzanej przez wykwalifikowanego instalatora Unikaj pozostawiania systemu w stanie stagnacji przez dłuższy okres czasu System solarny po zaprogramowaniu działa samoczynnie. Do obowiązków użytkownika należy sprawdzanie informacji pojawiających się na wyświetlaczu sterownika, gdyż informuje on o nieprawidłowościach w pracy systemu. Jeśli ciśnienie spadnie poniżej 0.05MPa, należy uzupełnić system solarny czynnikiem roboczym.
