1 Instrukcja Łączenie okien PCV w zestawy 1 Kołobrzeg 2019

2 Spis treści : Zasady ogólne dla zestawów poziomych Łączniki do zestawów poziomych Łączniki do konstrukcji nie wymagających szczeliny dylatacyjnej Łączniki uniwersalne Łączniki do systemu Łączniki do systemu Łączniki do systemu Łączniki do konstrukcji wymagających szczeliny dylatacyjnej Profile łącznika Podkładki ustalające do sprzęgieł pionowych Wzmocnienia stalowe Zestaw montażowy do sprzęgieł pionowych Łączniki do zestawów pionowych Łączniki uniwersalne ( bez szczeliny dylatacyjnej ) Łączniki do konstrukcji ze szczeliną dylatacyjną Łącznik sprzęgło tylko w poziomie Zestaw montażowy do sprzęgła poziomego Dodatkowe podkładki ustalające do sprzęgła poziomego Maksymalny wymiar sprzęgła poziomego wariant D Maksymalny wymiar sprzęgła poziomego wariant D Sprzęgło poziome ( uniwersalne ) wariant Maksymalne wymiary sprzęgła poziomego Załącznik do instrukcji System sprzęgieł konstrukcyjnych

3 1. Zasady ogólne dla zestawów poziomych. Połączenie okien z kształtowników PVC w zestawie poziomym [pionowym] wymaga zamocowania dodatkowego elementu między ościeżnicami i uszczelnienia stykających się elementów. Stosowane są połączenia zlicowane i niezlicowane. Podczas projektowania konstrukcji łączonych należy przestrzegać maksymalnych wymiarów szerokości i wysokości w powiązaniu z maksymalną dopuszczalną powierzchnią elementu. Maksymalna powierzchnia elementu białego to 6,5 m 2. Maksymalna szerokość wynosi 4200mm i maksymalna wysokość to 4200mm. Z tej zależności wynika, że przy maksymalnej szerokości 4200mm wysokość elementu może osiągnąć wysokość 1540mm (jak na rysunku obok ) Odpowiednio dla elementu kolorowego maksymalna powierzchnia wynosi 6,0m 2. Maksymalna szerokość wynosi 4200mm i maksymalna wysokość to 4200mm. Z tej zależności wynika, że przy maksymalnej szerokości 4200mm wysokość elementu może osiągnąć 1430 mm. Odpowiedni dobór łączników i wzmocnienia należy konsultować z Działem Obsługi Klienta Amberline Spółka z o.o podając miejsce wbudowania konstrukcji, usytuowanie nad powierzchnią gruntu oraz kierunek na którą jest skierowana. 2. Łączniki do zestawów poziomych Łączniki do konstrukcji nie wymagających szczeliny dylatacyjnej ( łączna długość boku konstrukcji 4200mm). Połączenie mechaniczne ram powinno być wykonane w odległości nie większej niż 150mm od naroża i nie więcej niż 300mm pomiędzy punktami łączenia Łączniki uniwersalne pasujące do wszystkich systemów Veka Wykonanie biały i brąz Wykonanie biały i folia Powyższe łączniki można stosować w różnych kombinacjach.

4 2.1.2 Łączniki dedykowane do systemu 70 o głębokości zabudowy 70mm Wzmocnienie 50,0 x 10,0 x 1,5 mm Ix = 0,28 cm 4, Iy = 4,12 cm 4 Wx = 0,55 cm 3, Wy = 1,64 cm 3 Wzmocnienie 50,0 x 10,0 pełne Ix = 0,42 cm 4, Iy = 10,40 cm 4 Wx = 0,83 cm 3, Wy = 4,16 cm Wzmocnienie 60,0 x 40,0 x 2,0 mm Ix = 10,03 cm 4, Iy = 18,87 cm 4 Wx = 5,02 cm 3, Wy = 6,29 cm 3 Wzmocnienie 60,0 x 40,0 x 3,0 mm Ix = 13,93 cm 4, Iy = 26,50 cm 4 Wx = 6,97 cm 3, Wy = 8,83 cm 3 W zestawie do zabudowy klocek ustalający Wzmocnienie 80,0 x 10,0 x 2,0 mm Ix = 0,52 cm 4, Iy = 21,22 cm 4 Wx = 1,04 cm 3, Wy = 5,17 cm 3 Wzmocnienie 80,0 x 10,0 x pełne Ix = 0,67 cm 4, Iy = 42,63 cm 4 Wx = 1,33 cm 3, Wy = 10,66 cm 3 Tylko do zastosowania pionowego W zestawie do zabudowy klocek ustalający

5 Łączniki przedstawione poniżej nie są elementami statycznymi tzn. statykę konstrukcji należy zapewnić innymi elementami konstrukcji Bez wzmocnienia Łącznik kątowy 90 O Wzmocnienie 40,0 x 40,0 x 2,0 mm Ix = 7,21 cm 4, Iy = 7,21 cm 4 Wx = 3,60 cm 3, Wy = 3,60 cm 3 Do łącznika można wykorzystać zestaw montażowy łącznik kątowy 135 O z zaślepką Wzmocnienie 40,0 x 10,0 x 1,5mm Ix = 0,22 cm 4, Iy = 2,23 cm 4 Wx = 0,44 cm 3, Wy = 1,11 cm 3

6 Łącznik ruchomy rurowy Wzmocnienie rura 48,2 x 2,5mm Ix = 9,40 cm 4, Wx = 3,90 cm 3, Zakres zastosowania według poniższego rysunku Do łącznika można wykorzystać zestaw montażowy UWAGA : poprawka dotycząca szerokości okien łączonych za pomocą tego łącznika jest zależna od kąta zawartego pomiędzy płaszczyznami ram. Przy ustalaniu poprawki należy konsultować z Działem Obsługi Klienta Amberline Spółka z o.o.

7 2.1.3 Łączniki dedykowane do systemu 76 o głębokości zabudowy 76mm Łączniki przedstawione poniżej nie są elementami statycznymi tzn. statykę konstrukcji należy zapewnić innymi elementami konstrukcji Łącznik kątowy 90 O Wzmocnienie 40,0 x 40,0 x 2,0 mm Ix = 7,21 cm 4, Iy = 7,21 cm 4 Wx = 3,60 cm 3, Wy = 3,60 cm 3 Do łącznika można wykorzystać zestaw montażowy łącznik kątowy 135 O z zaślepką do skrócenia przed montażem Wzmocnienie 40,0 x 10,0 x 1,5mm Ix = 0,22 cm 4, Iy = 2,23 cm 4 Wx = 0,44 cm 3, Wy = 1,11 cm 3 7

8 Łącznik ruchomy rurowy Z listwą przyszybową 9,5 x 25 mm Wzmocnienie rura 60,0 x 2,0mm Ix = 15,34cm 4, Wx = 5,11 cm 3, Zakres zastosowania według poniższego rysunku Do łącznika można wykorzystać zestaw montażowy UWAGA : poprawka dotycząca szerokości okien łączonych za pomocą tego łącznika jest zależna od kąta zawartego pomiędzy płaszczyznami ram. Przy ustalaniu poprawki należy konsultować z Działem Obsługi Klienta Amberline Spółka z o.o Łączniki dedykowane do systemu 82 o głębokości zabudowy 82mm Wzmocnienie 50,0 x 10,0 x 1,5 mm Ix = 0,28 cm 4, Iy = 4,12 cm 4 Wx = 0,55 cm 3, Wy = 1,64 cm 3 Wzmocnienie 50,0 x 10,0 pełne Ix = 0,42 cm 4, Iy = 10,40 cm 4 Wx = 0,83 cm 3, Wy = 4,16 cm 3

9 Łączniki przedstawione poniżej nie są elementami statycznymi tzn. statykę konstrukcji należy zapewnić innymi elementami konstrukcji Łącznik kątowy 90 O Wzmocnienie 40,0 x 40,0 x 2,0 mm Ix = 7,21 cm 4, Iy = 7,21 cm 4 Wx = 3,60 cm 3, Wy = 3,60 cm 3 Do łącznika można wykorzystać zestaw montażowy Łącznik ruchomy rurowy Z listwą przyszybową 6,0x21 mm Wzmocnienie rura 60,0 x 2,0mm Ix = 15,34cm 4, Wx = 5,11 cm 3, Zakres zastosowania według poniższego rysunku 9 UWAGA : poprawka dotycząca szerokości okien łączonych za pomocą tego łącznika jest zależna od kąta zawartego pomiędzy płaszczyznami ram. Przy ustalaniu poprawki należy konsultować z Działem Obsługi Klienta Amberline Spółka z o.o.

10 2.2 Łączniki do konstrukcji wymagających szczeliny dylatacyjnej. ( łączna długość boku konstrukcji 4200mm). System elementów do łączników sprzęgieł pionowych umożliwia zestawienie odpowiedniego sprzęgła dla każdego z systemów Veka ( o głębokości 58mm ; 70mm ; 76mm ; 82mm ). Każde sprzęgło zbudowane jest z : Profili łącznika Podkładek ustalających Wzmocnienia kombinacji wzmocnień stalowych Zestawu montażowego do elementów pionowych lub elementu montażowego do poziomych Taśmy uszczelniającej 4 20 x 15 Wkrętów mocujących ( nie dostarczanych przez Amberline Sp. Z o.o. ) Poniżej podane zostały elementy składowe sprzęgieł : Profile łącznika ( nakładki ) Łącznik sprzęgło pionowe ( może być stosowane jako poziome od strony wewnętrznej okna ) 10 Przykład zastosowania Łącznik sprzęgło pionowe ( może być stosowane jako poziome od strony wewnętrznej okna ) Przykład zastosowania

11 Profil wypełniający tylko w pionie wykonanie z materiału recyklingowego Podkładki ustalające do sprzęgieł pionowych Do systemu 58 o głębokości zabudowy 58mm Przykład zastosowania ( 53,2 x 60 x14,5 mm ) 11 Do systemu 70 o głębokości zabudowy 70 mm ( 68,2 x 60 x 14,5 mm ) Do systemu 76 o głębokości zabudowy 76 mm ( 71,2 x 69 x 14,5 )

12 Do systemu 82 o głębokości zabudowy 82 mm ( 77,2 x 60 x 14,5 mm ) Wzmocnienia stalowe Wykonanie A 12 Możliwe kombinacje wzmocnień pokazane na rysunku poniżej : Wariant A1 Wariant A1.1 Wariant A1.2 Wariant A1.3 Możliwość doboru wzmocnienia od I y = 3,72 cm 4 do I y = cm 4

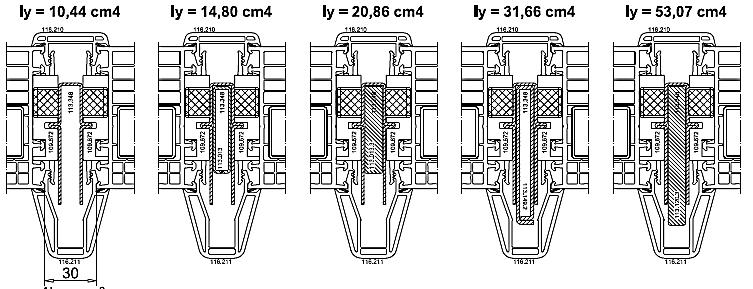

13 Wykonanie B Wariant B1 Wariant B1.1 Wariant B1.2 Wariant B1.3 Wariant B Możliwość doboru wzmocnienia od I y = 10,44 cm 4 do I y = 53,07 cm 4 Dobór odpowiedniego wzmocnienia należy konsultować z Działem Handlowym Amberline Sp. Z o.

14 2.2.4 Zestaw montażowy do sprzęgieł pionowych 14 Przykład mocowania dolnego

15 3. Łączniki do zestawów pionowych 3.1 Łączniki uniwersalne pasujące do wszystkich systemów Veka tylko poziomo; Wykonanie biały i brąz biały i folia tylko wykonanie biały Powyższe łączniki można stosować w różnych kombinacjach przy założeniu szerokości konstrukcji do 1500mm i wysokości całości 4200mm; całkowita powierzchnia jednego elementu nie większa niż 2,25m 2 Dobór odpowiedniego rozwiązania konsultować z Działem Handlowym Amberline spółka.o. 3.2 Łączniki do konstrukcji wymagających szczeliny dylatacyjnej. ( łączna wysokość boku konstrukcji 4200mm) Łącznik sprzęgło tylko poziome Możliwości wzmocnienia stalowego Z bocznymi kotwami mocującymi Wariant D Iy = 3,72 cm 4 lub Wariant D Iy = 10,44 cm 4 Wariant D Iy = 14,80 cm 4

16 Zestaw montażowy do sprzęgła poziomego Śruby kotwiące należy dobrać na miejscu zgodnie z wymaganiami statycznymi dla stali i zakotwiczyć poprzecznie do konstrukcji nośnej zestaw montażowy do sprzęgła poziomego Dodatkowe podkładki ustalające Do systemu 76 o głębokości zabudowy 76 mm ( profil skrócić zgodnie z rysunkiem o 9mm ) (80 x 21 x 12 ) 16 Do systemu 82 o głębokości zabudowy 82 mm

17 3.2.2 Maksymalny wymiar szerokości sprzęgła poziomego wariant D1 Klasa ugięcia na parcie wiatru B Maksymalny wymiar szerokości sprzęgła poziomego wariant D3 Klasa ugięcia na parcie wiatru B2 17

18 Poniżej szkic przykładowego rozwiązania konstrukcji S=2000mm H=9250mm z wykorzystaniem sprzęgła poziomego wariant D3 18

19 3.2.2 Sprzęgło poziome Wariant D4 Kotwy montażowe do

20 Maksymalne wymiary sprzęgła poziomego Przykład dla wariantu D4; klasa ugięcia B2 dla parcia wiatru Maksymalna powierzchnia pomiędzy sprzęgłami poziomymi może wynosić 9 m 2, przy dodatkowym założeniu maksymalnej powierzchni elementu białego 6,5 m 2 i maksymalnej powierzchni elementu kolorowego 6,0 m 2. Na poniższym rysunku podano warunki konieczne do spełnienia w trakcie projektowania połączeń za pomocą sprzęgła poziomego

21 Poniżej szkic przykładowego rozwiązania konstrukcji S=3200mm H=5500mm z wykorzystaniem sprzęgła poziomego
