1 SmartPuller ZESTAW DO NAPRAWY PANELI ZEWNĘTRZNYCH KAROSERII

2 WYCIĄGANIE WGNIECEŃ PRZODU POJAZDU Regulowane gumowe wsporniki (C), osadzone na belce (B) zestawu SmartPuller, umożliwiają pewne podparcie w trakcie naprawy. Daje to możliwość wykonywania różnorakich napraw bez potrzeby montażu pojazdu na ramę naprawczą. Możliwość podwójnego naciągu zwiększa obszar zastosowania SmartPullera do bardziej wymagających prac naprawczych. Zdjęcie przedstawia zastosowanie drugiej śruby naciągającej wraz z szczęką mocującą. Są możliwe do nabycia jako akcesoria.

3 Wyciąganie wgnieceń przedniej części pojazdu jest dokonywane poprzez montaż górnej podpory, na przykład, do przedniego fartucha samochodu lub kolumny McPersona oraz montaż dolnych wsporników, jak pokazano na zdjęciu.

4 NAPRAWA WGNIECEŃ PROFILI ZAMKNIĘTYCH Bezkonkurencyjna ilość kątów naciągu SmartPuller umożliwia wyciąganie konstrukcji profili zamkniętych we wszystkich potrzebnych kierunkach. Konstrukcja regulowanych gumowych wsporników umożliwia przybranie kształtu, który nie uszkodzi elementów podpieranych przez SmartPuller. W przypadku poważniejszych uszkodzeń karoserii można zastosować 2 śruby naciągające. Aby naprawić uszkodzenia, do których jest ograniczony dostęp, należy użyć krótkiej śruby naciągającej A (jak pokazano na zdjęciu 2 i 4 na następnej stronie).

5

6 NAPRAWA WGNIECEŃ BOCZNYCH SmartPuller pozwala na zastosowanie kilku nowych i szybkich możliwości naprawy karoserii, które wcześniej były możliwe tylko przy pracy na ramach naprawczych. Szybkie prostowanie karoserii za pomocą SmartPullera opiera się na pionowej belce (1), wyposażonej w mobilny wózek, na którym regulowane, gumowe wsporniki (2) są podpierane o wzmocnione elementy karoserii w pobliżu miejsca naprawy. Następnie odbywa się wyciąganie wgniecenia za pomocą śruby (3) skierowanej na obszar naprawy (A).

7 Wspornik (B), który obraca się w promieniu 360⁰, czyni prostowanie karoserii łatwiejszym i szybszym. Na przykład umożliwia naciąg słupka C wzdłuż długości i szerokości pojazdu. Szczęki mocujące i inne narzędzia naprawcze mogą być zamontowane na śrubę naciągającą. SmartPuller sprawdza się przy naprawie aut dostawczych, gdzie oszczędność czasu w porównaniu do wymiany części jest znacząca.

8 NAPRAWA WGNIECEŃ CZĘŚCI TYLNEJ POJAZDU Stosując teleskopową wieżę (1), opieramy się wspornikiem (2) na wzmocnionej części karoserii. Pozwala to na dobranie optymalnej linii naciągu w kierunkach wysokości i szerokości. Na zdjęciach przedstawiono prostowanie za pomocą dwóch śrub. Dodatkowy uchwyt H31+ i śruba A-11+1 są dostępne jako akcesoria.

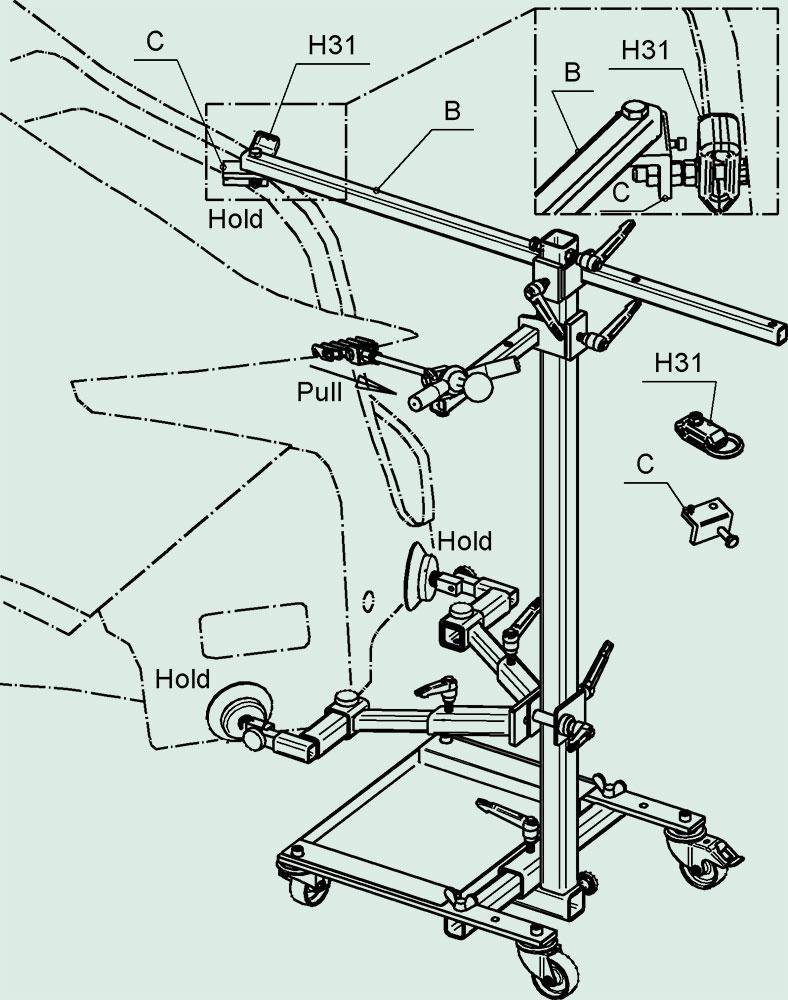

9 NAPRAWA WGNIECEŃ KRAWĘDZI TYLNYCH Wyciąganie wgnieceń na krawędziach możliwe jest dzięki zastosowaniu górnej belki wspierającej (B), na końcu której umieszczona jest końcówka (C) ze szczęką mocującą H31+. Szczęka mocowana jest do rantu tylnego otworu.

10 NAPRAWA WGNIECEŃ DACHU

11 WYCIĄGANIE WGNIECEŃ Wspornik (1), który obraca się w promieniu 360⁰, czyni prostowanie karoserii łatwiejszym i szybszym. Na przykład umożliwia naciąg słupka C wzdłuż długości i szerokości pojazdu. Wsparcie prostowania jest łatwo regulowane na belce pionowej (2), jak również dostosowanie podkładek gumowych, co pozwala na wyciąganie wgniecenia we właściwym kierunku. Wybór takiej linii przyspiesza proces prostowania.

12 Gdy zestaw SmartPuller SILVER wyposażony jest w dodatkowy hak A-11+3, wyciąganie wgnieceń może być wykonywane na dużym obszarze. To przyspiesza prostowanie długich wgnieceń.

13 DODATKOWY ZESTAW MOCOWANIA DRZWI A Dodatkowy zestaw SmartPuller sprawia, że mocowanie drzwi staje się bardzo proste, np. przy wymianie drzwi. Umieszczenie drzwi jest łatwe, gdy można regulować wysokość mocowania za pomocą śruby (A). W górnym uchwycie (C) położenie ramy drzwi może być regulowane. Podczas transportu rama chroniona jest przed uszkodzeniami uchwytem z miękkiego materiału. Dolne uchwyty (B) drzwi są wyposażone w wykładziny, dzięki czemu zestaw działa dobrze również z malowanymi drzwiami.

14 PODWÓJNY NACIĄG Dla uszkodzeń wymagających większej siły naciągu, może być użyte podwójne naciągnięcie, za pomocą dwóch śrub ciągnących. Siła dwóch śrub ciągnących wynosi ponad 1000 kg, często jest wystarczająca dla uszkodzeń przedstawionych na zdjęciach. Druga śruba ciągnąca może być zamówiona jako wyposażenie dodatkowe.

15 Zestaw BASIC+ Służy do napraw zewnętrznych karoserii: boku konstrukcji profili zamkniętych słupków A, B, C

16 Zestaw SILVER Służy do napraw paneli zewnętrznych karoserii: boku konstrukcji profili zamkniętych słupków A, B, C przodu pojazdu tyłu pojazdu dachu

17 AKCESORIA SMARTPULLER A-14+2 Zestaw do wyciągania wgnieceń zawiera A-14 Spoter zawierający końcówkę do wyciągania, max. 3800A A-14+6A Zestaw wyposażenia do spotera AAT33-7+ Wózek A Elektroda do przygrzewania WB-11 Drut falisty, 50 szt. dla haków 7 zębowych A-14-3 Panel Puller A-14 A-14+6A AAT33-7+ A WB-11 A-14-3

18 A Zestaw dodatków SmartPuller zawiera A-11+2 Zestaw mocujący do podwójnego naciągu A-11+1 Śrubę do naciągania A Wspornik belki H28+ Szczęka, 5 ton H31+ Szczęka + pierścień A Zestaw mocowania do kolumny McPhersona A Zestaw mocowania drzwi A-11+2 A-11+1 A H28+ H31+ A A
