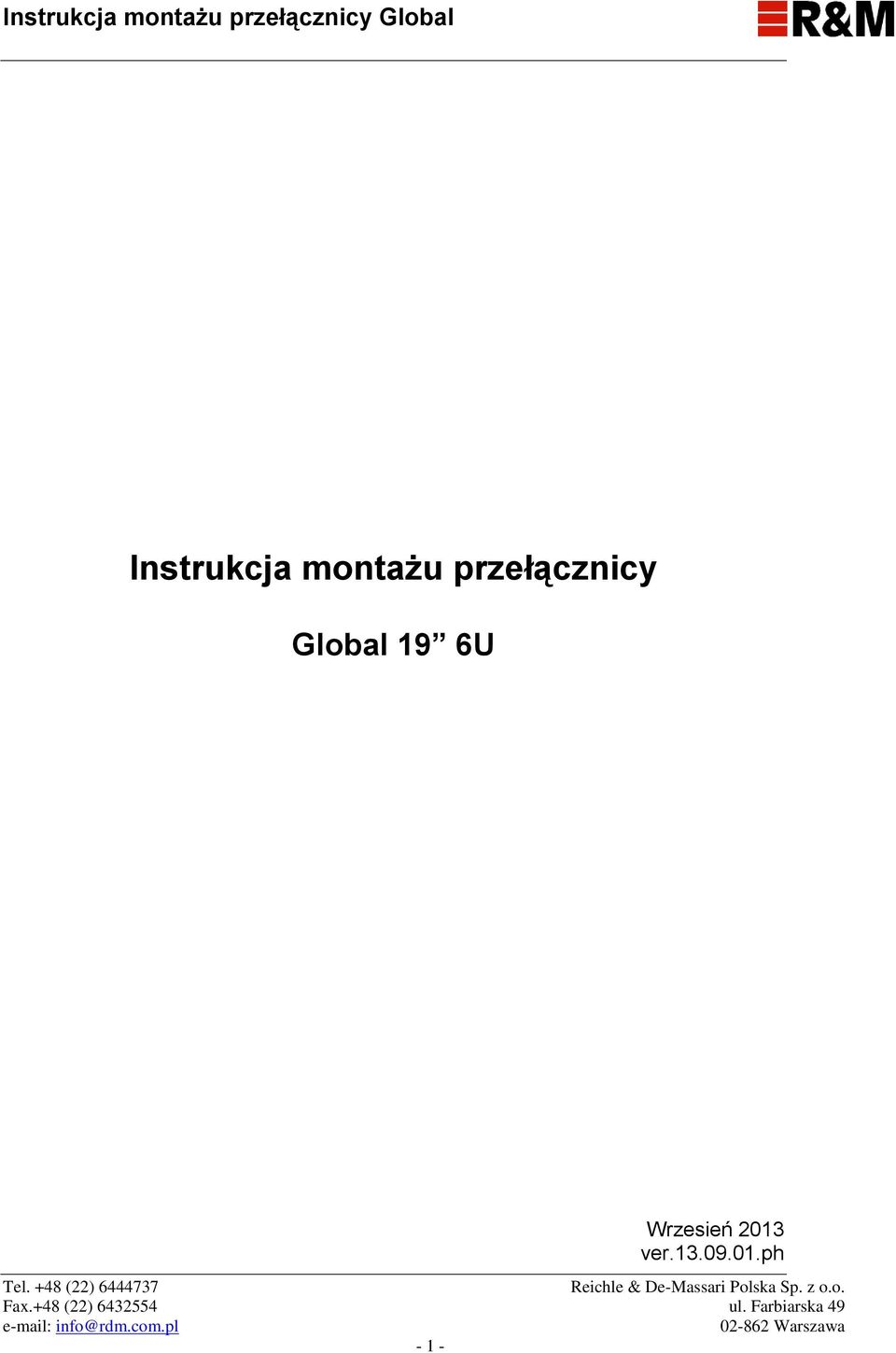

1 Instrukcja montażu przełącznicy Global 19 6U Wrzesień 2013 ver ph - 1 -

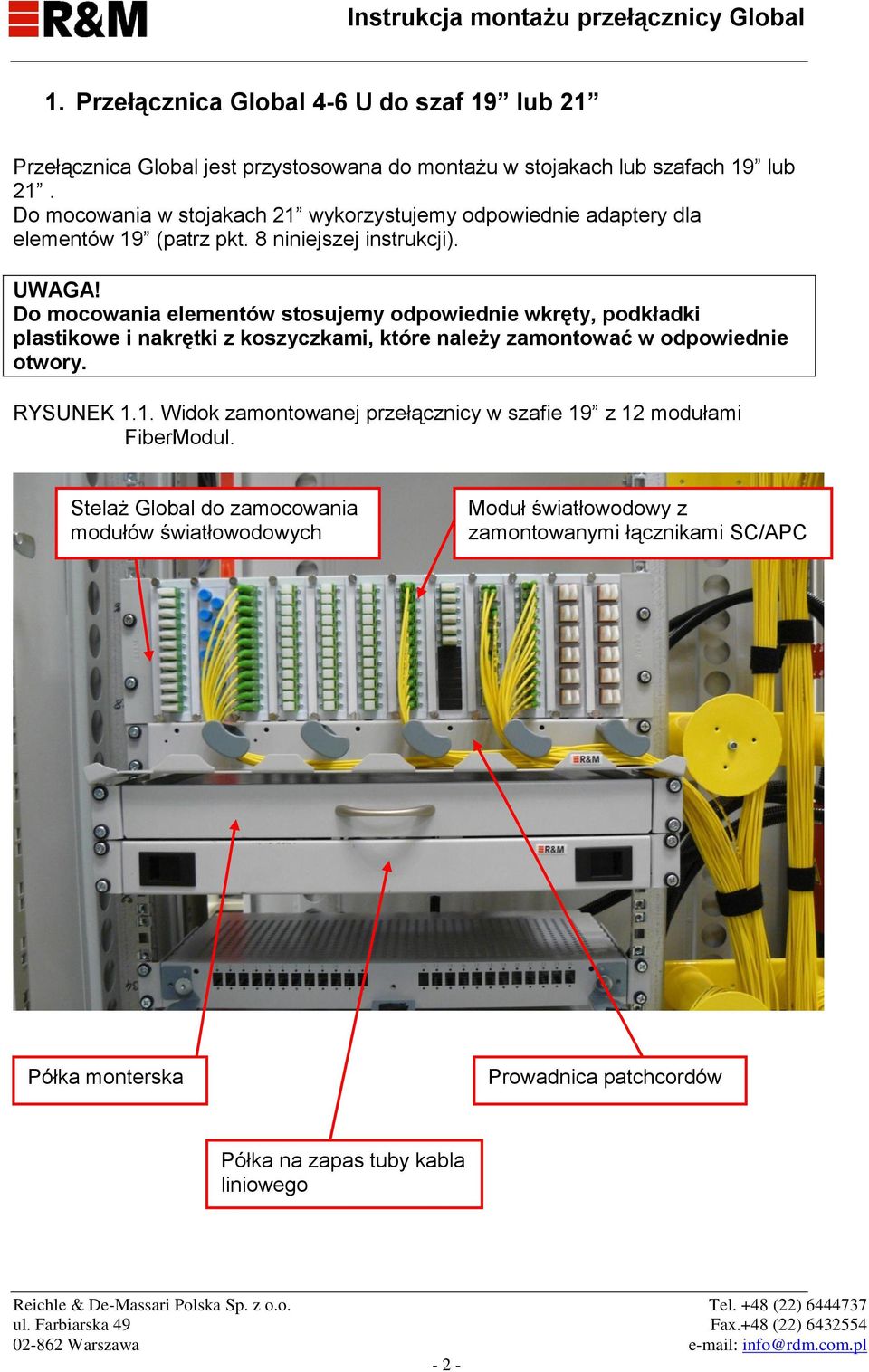

2 1. Przełącznica Global 4-6 U do szaf 19 lub 21 Przełącznica Global jest przystosowana do montażu w stojakach lub szafach 19 lub 21. Do mocowania w stojakach 21 wykorzystujemy odpowiednie adaptery dla elementów 19 (patrz pkt. 8 niniejszej instrukcji). UWAGA! Do mocowania elementów stosujemy odpowiednie wkręty, podkładki plastikowe i nakrętki z koszyczkami, które należy zamontować w odpowiednie otwory. RYSUNEK 1.1. Widok zamontowanej przełącznicy w szafie 19 z 12 modułami FiberModul. Stelaż Global do zamocowania modułów światłowodowych Moduł światłowodowy z zamontowanymi łącznikami SC/APC Półka monterska Prowadnica patchcordów Półka na zapas tuby kabla liniowego ul. Farbiarska 49 Fax.+48 (22)

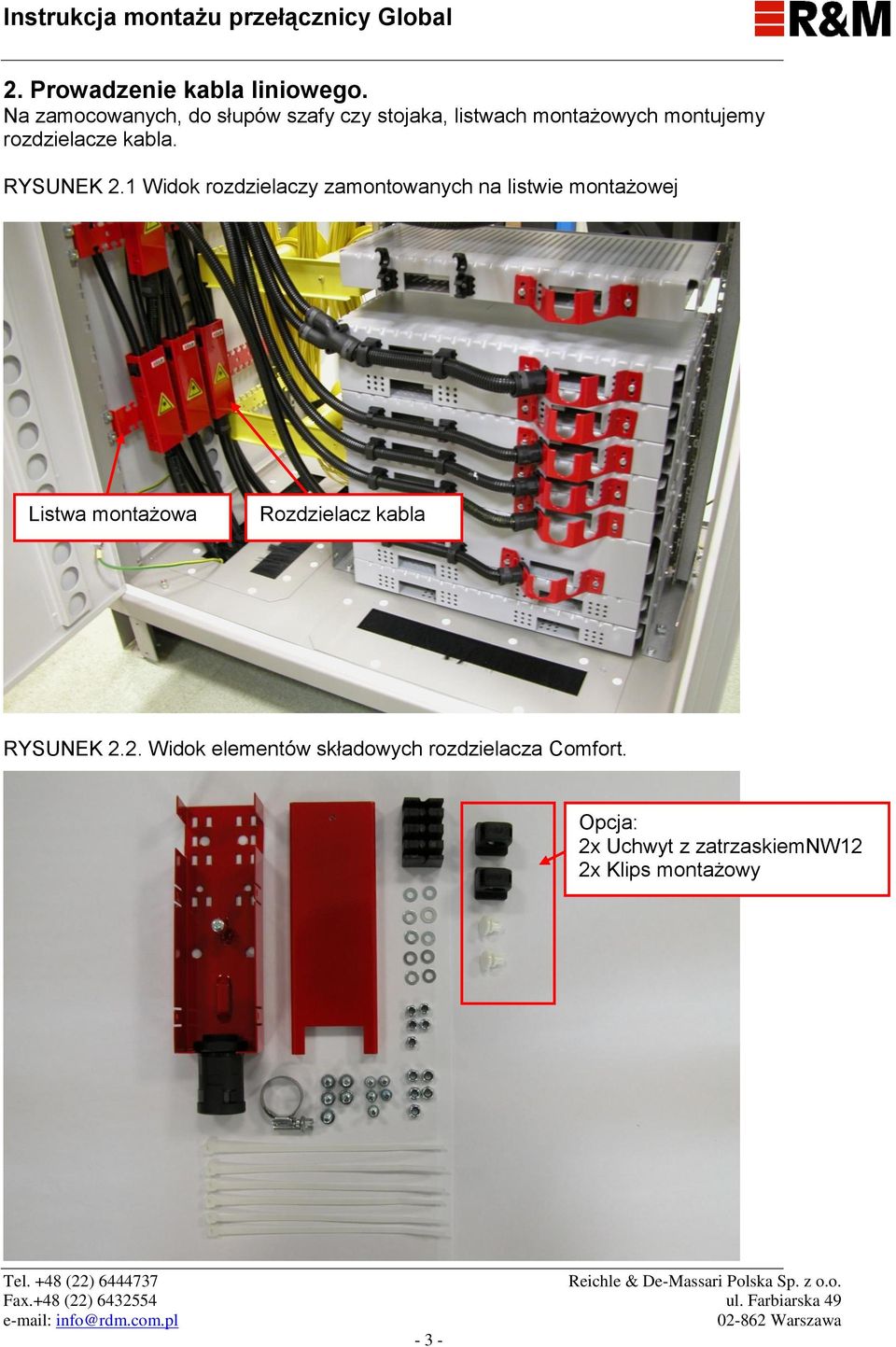

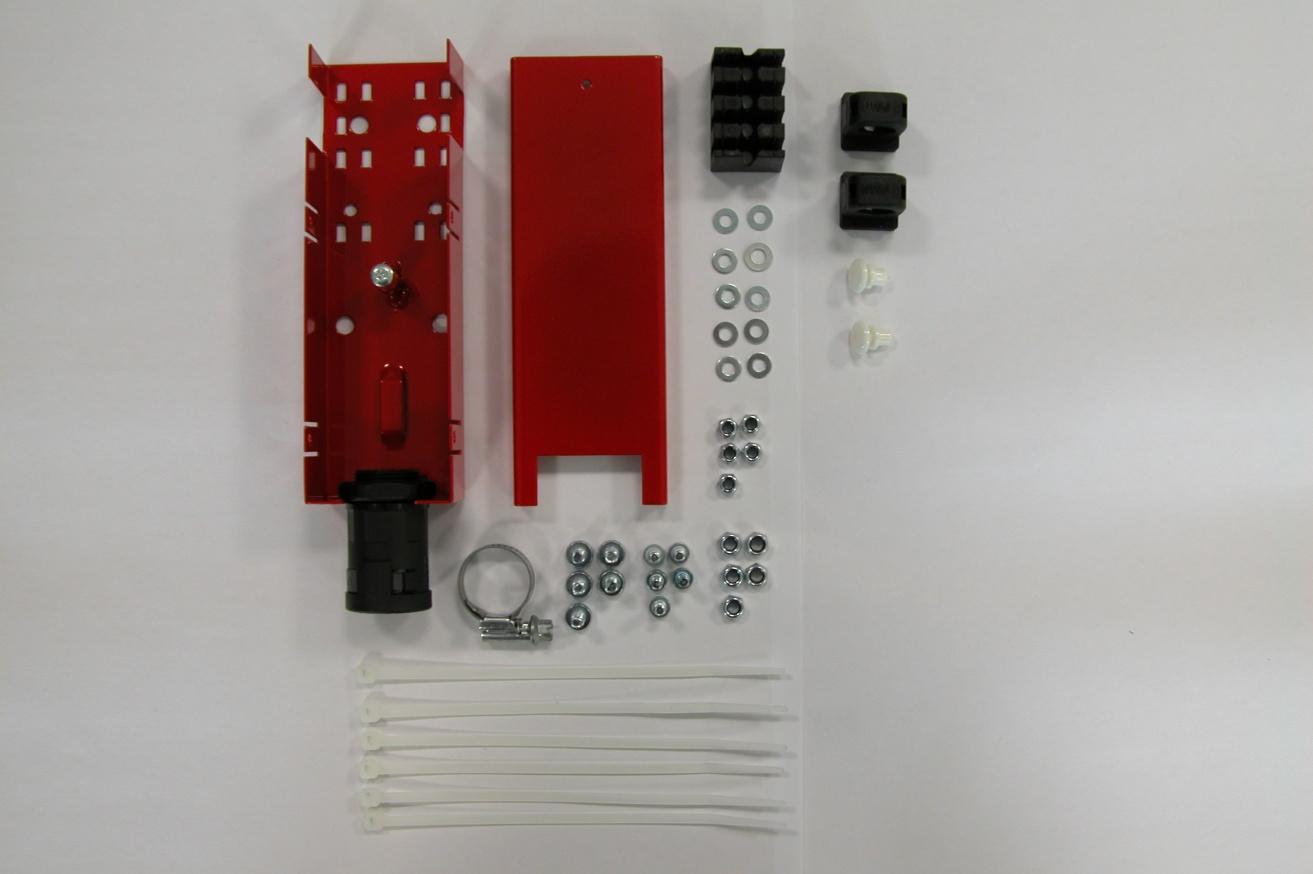

3 2. Prowadzenie kabla liniowego. Na zamocowanych, do słupów szafy czy stojaka, listwach montażowych montujemy rozdzielacze kabla. RYSUNEK 2.1 Widok rozdzielaczy zamontowanych na listwie montażowej Listwa montażowa Rozdzielacz kabla RYSUNEK 2.2. Widok elementów składowych rozdzielacza Comfort. Opcja: 2x Uchwyt z zatrzaskiemnw12 2x Klips montażowy - 3 -

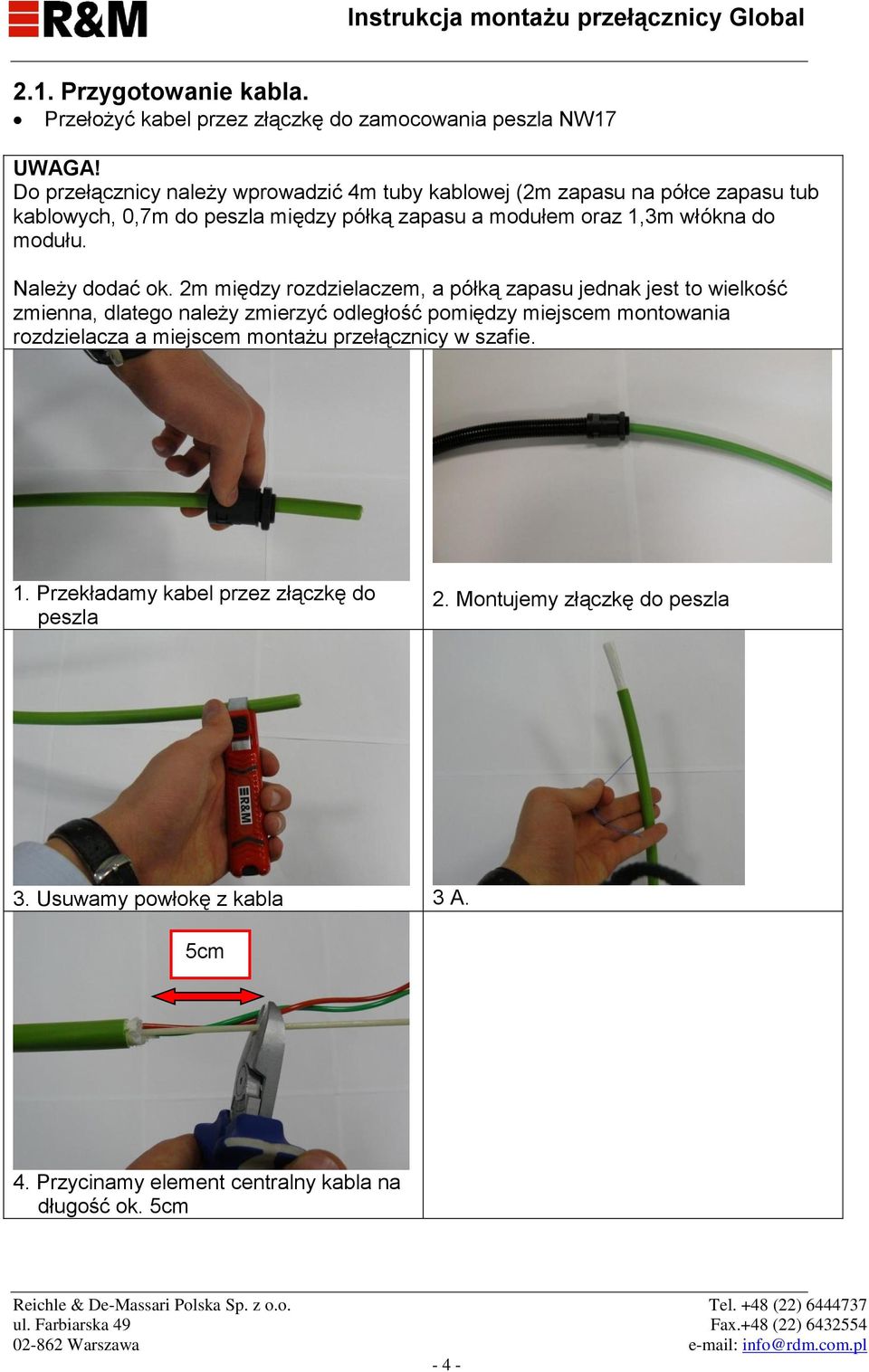

4 2.1. Przygotowanie kabla. Przełożyć kabel przez złączkę do zamocowania peszla NW17 UWAGA! Do przełącznicy należy wprowadzić 4m tuby kablowej (2m zapasu na półce zapasu tub kablowych, 0,7m do peszla między półką zapasu a modułem oraz 1,3m włókna do modułu. Należy dodać ok. 2m między rozdzielaczem, a półką zapasu jednak jest to wielkość zmienna, dlatego należy zmierzyć odległość pomiędzy miejscem montowania rozdzielacza a miejscem montażu przełącznicy w szafie. 1. Przekładamy kabel przez złączkę do peszla 2. Montujemy złączkę do peszla 3. Usuwamy powłokę z kabla 3 A. 5cm 4. Przycinamy element centralny kabla na długość ok. 5cm ul. Farbiarska 49 Fax.+48 (22)

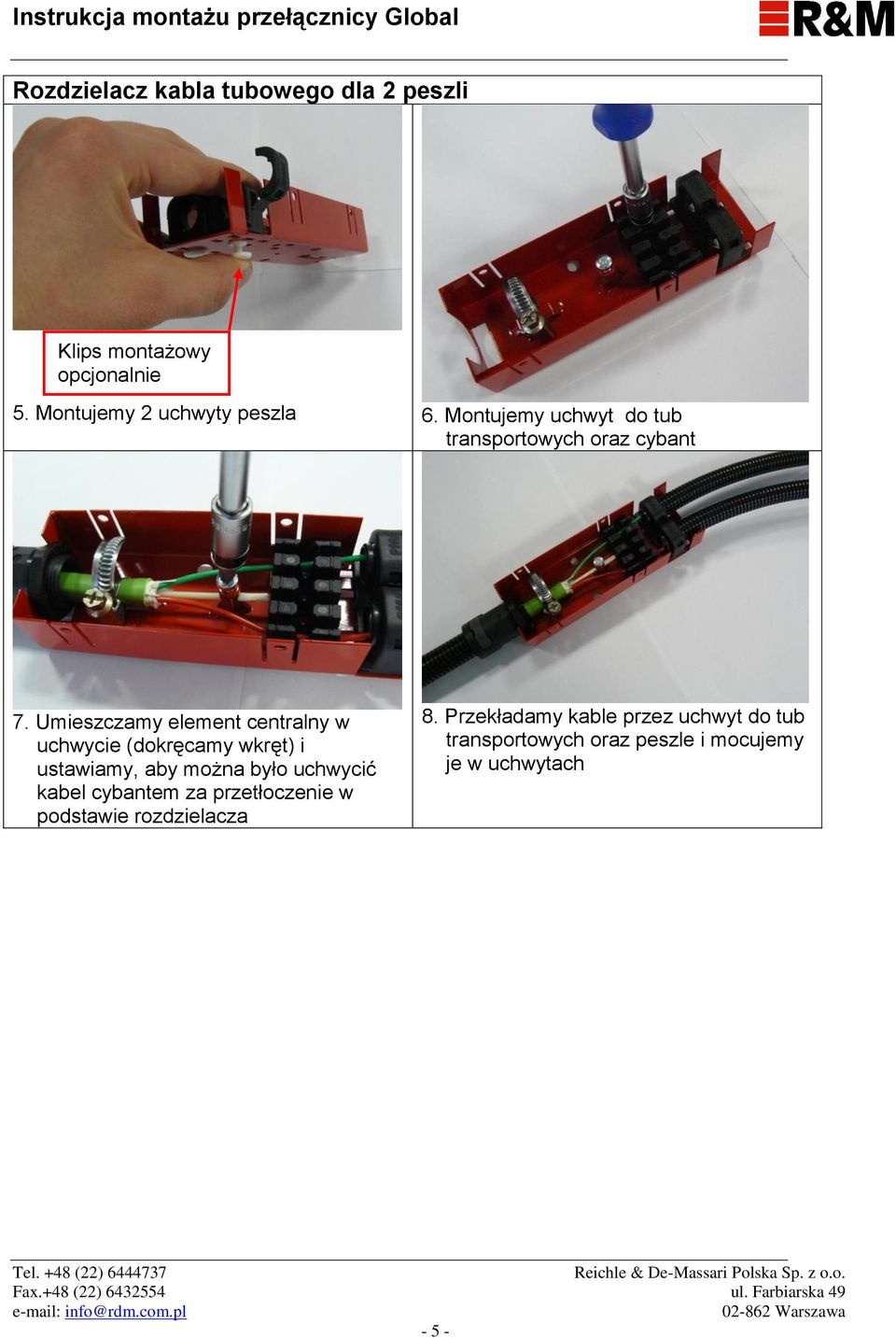

5 Rozdzielacz kabla tubowego dla 2 peszli Klips montażowy opcjonalnie 5. Montujemy 2 uchwyty peszla 6. Montujemy uchwyt do tub transportowych oraz cybant 7. Umieszczamy element centralny w uchwycie (dokręcamy wkręt) i ustawiamy, aby można było uchwycić kabel cybantem za przetłoczenie w podstawie rozdzielacza 8. Przekładamy kable przez uchwyt do tub transportowych oraz peszle i mocujemy je w uchwytach - 5 -

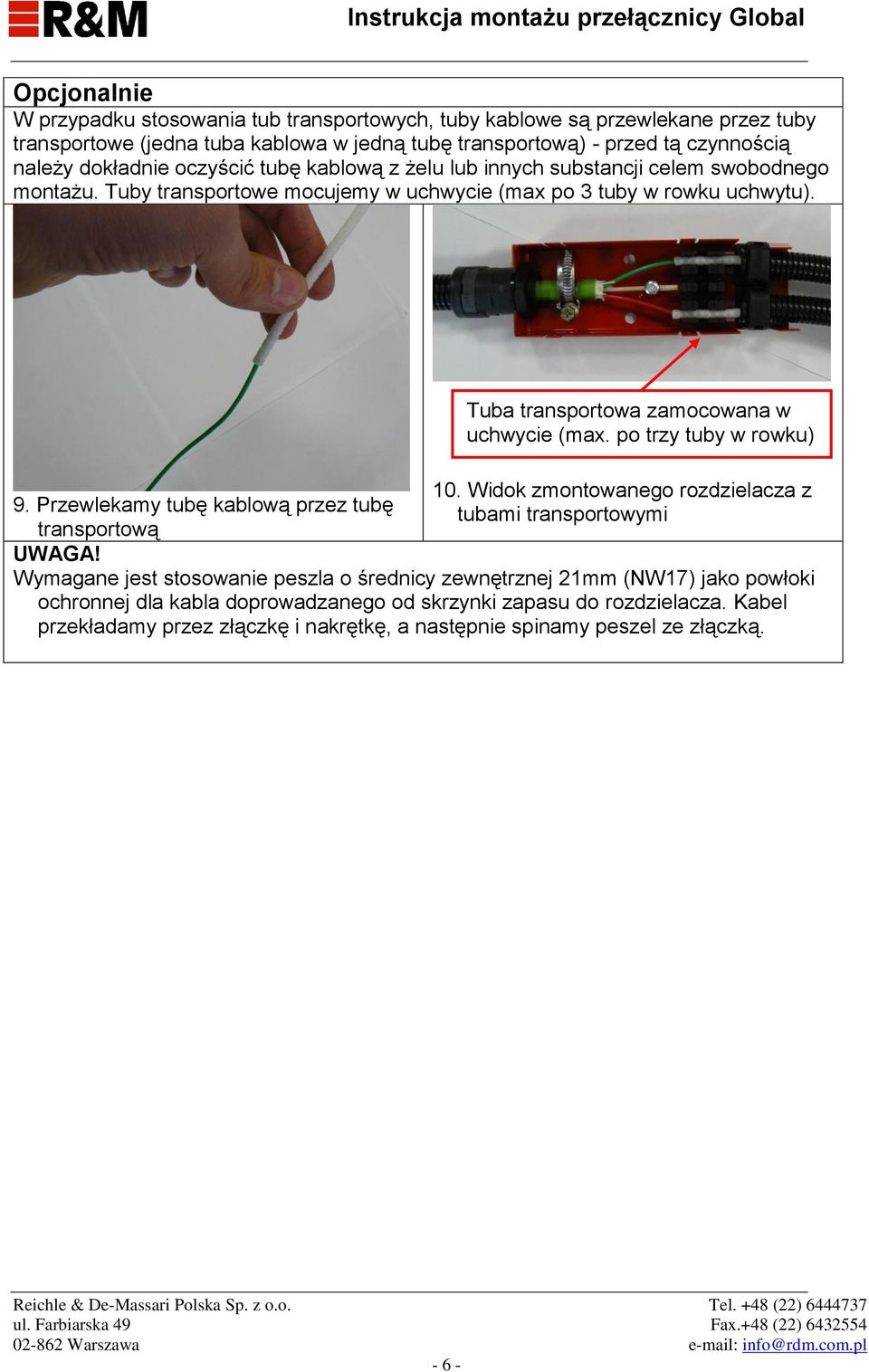

6 Opcjonalnie W przypadku stosowania tub transportowych, tuby kablowe są przewlekane przez tuby transportowe (jedna tuba kablowa w jedną tubę transportową) - przed tą czynnością należy dokładnie oczyścić tubę kablową z żelu lub innych substancji celem swobodnego montażu. Tuby transportowe mocujemy w uchwycie (max po 3 tuby w rowku uchwytu). Tuba transportowa zamocowana w uchwycie (max. po trzy tuby w rowku) 10. Widok zmontowanego rozdzielacza z 9. Przewlekamy tubę kablową przez tubę tubami transportowymi transportową UWAGA! Wymagane jest stosowanie peszla o średnicy zewnętrznej 21mm (NW17) jako powłoki ochronnej dla kabla doprowadzanego od skrzynki zapasu do rozdzielacza. Kabel przekładamy przez złączkę i nakrętkę, a następnie spinamy peszel ze złączką. ul. Farbiarska 49 Fax.+48 (22)

7 Rozdzielacz kabla tubowego dla 4 peszli 1. Odkręcamy śruby 2. Przykręcamy element centralny kabla 3. Dokręcamy nakrętkę złącza peszla 4. Przykręcamy śruby mocujące docisk kabla 5. Wprowadzamy kable do poszczególnych peszli i mocujemy je w uchwytach 6. Nakładamy obudowę górną i przyklejamy naklejkę - 7 -

8 Rozdzielacz kabla tubowego dla 12 peszli 1. Elementy rozdzielacza 2. Montujemy cybant do dolnej obudowy rozdzielacza 3. Przekładamy kabel oraz przykręcamy element centralny kabla 4. Dokręcamy nakrętkę złącza peszla 5. Dokręcamy cybant trzymający kabel 6. Przkładamy tuby kablowe przez peszle i mocyjemy peszle w obudowie dolnej 7. Nakładamy obudowę górną ul. Farbiarska 49 Fax.+48 (22)

9 RYSUNEK 2.3 Widok wprowadzenia peszla od rozdzielacza do półki na zapas tub. Listwa montażowa Rozdzielacz kabla Peszel z tubami kablowymi Szuflada zapasu tub UWAGA! Wymagane jest stosowanie peszla o średnicy zewnętrznej 21mm (NW17) jako powłoki ochronnej dla kabla doprowadzanego od skrzynki zapasu do rozdzielacza. Kabel przekładamy przez złączkę i nakrętkę, a następnie spinamy peszel ze złączką

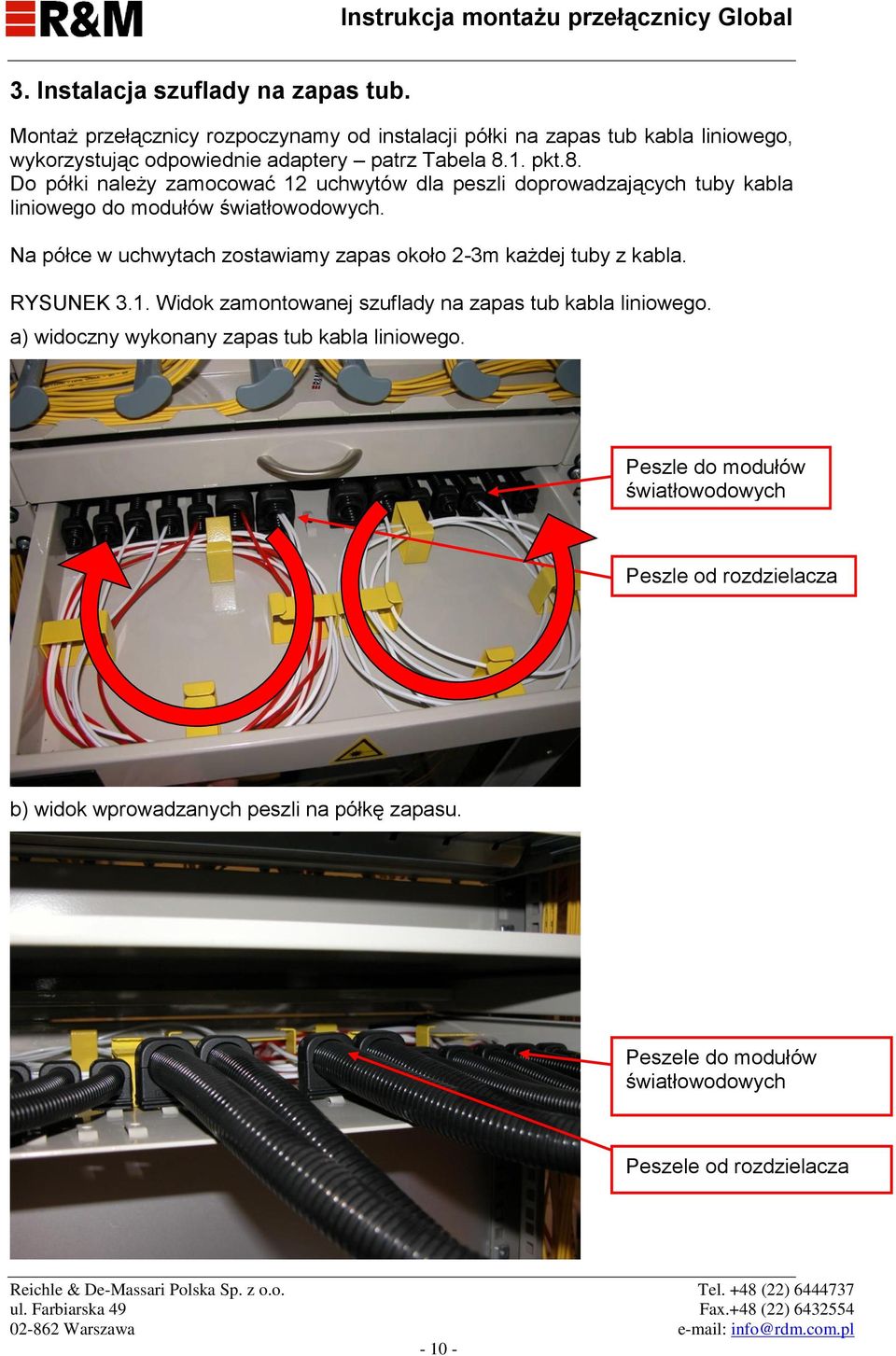

10 3. Instalacja szuflady na zapas tub. Montaż przełącznicy rozpoczynamy od instalacji półki na zapas tub kabla liniowego, wykorzystując odpowiednie adaptery patrz Tabela 8.1. pkt.8. Do półki należy zamocować 12 uchwytów dla peszli doprowadzających tuby kabla liniowego do modułów światłowodowych. Na półce w uchwytach zostawiamy zapas około 2-3m każdej tuby z kabla. RYSUNEK 3.1. Widok zamontowanej szuflady na zapas tub kabla liniowego. a) widoczny wykonany zapas tub kabla liniowego. Peszle do modułów światłowodowych Peszle od rozdzielacza b) widok wprowadzanych peszli na półkę zapasu. Peszele do modułów światłowodowych Peszele od rozdzielacza ul. Farbiarska 49 Fax.+48 (22)

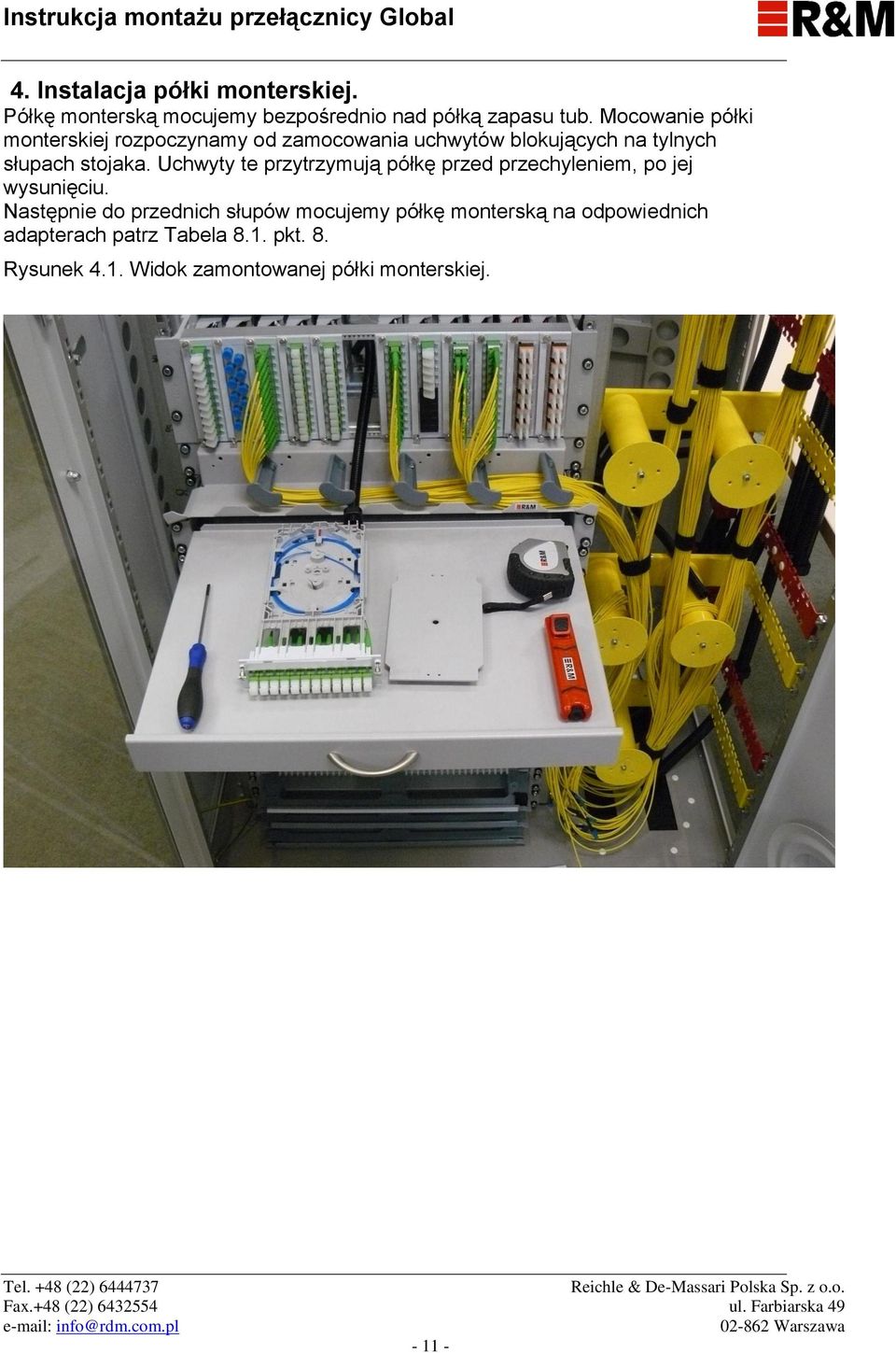

11 4. Instalacja półki monterskiej. Półkę monterską mocujemy bezpośrednio nad półką zapasu tub. Mocowanie półki monterskiej rozpoczynamy od zamocowania uchwytów blokujących na tylnych słupach stojaka. Uchwyty te przytrzymują półkę przed przechyleniem, po jej wysunięciu. Następnie do przednich słupów mocujemy półkę monterską na odpowiednich adapterach patrz Tabela 8.1. pkt. 8. Rysunek 4.1. Widok zamontowanej półki monterskiej

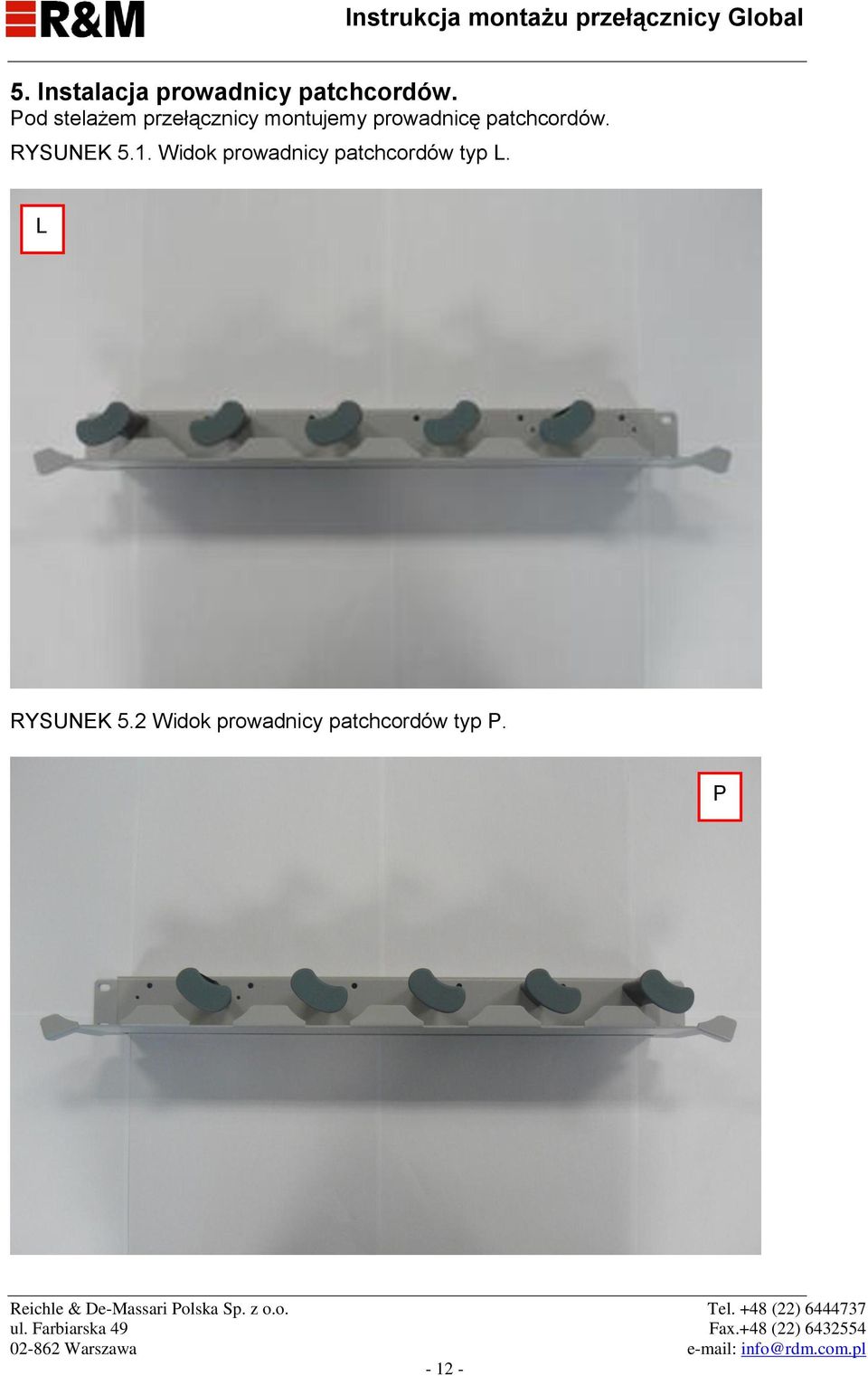

12 5. Instalacja prowadnicy patchcordów. Pod stelażem przełącznicy montujemy prowadnicę patchcordów. RYSUNEK 5.1. Widok prowadnicy patchcordów typ L. L RYSUNEK 5.2 Widok prowadnicy patchcordów typ P. P ul. Farbiarska 49 Fax.+48 (22)

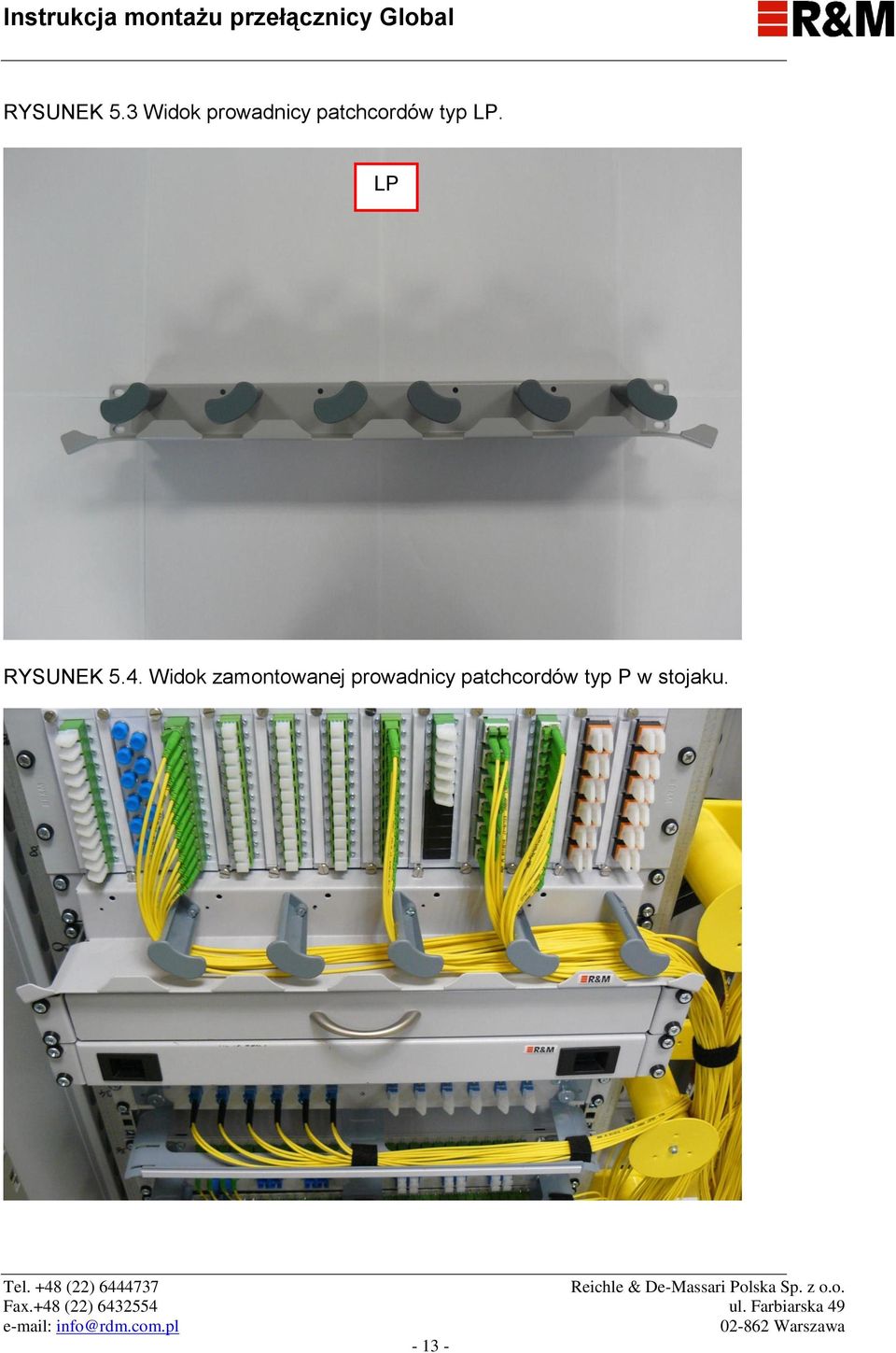

13 RYSUNEK 5.3 Widok prowadnicy patchcordów typ LP. LP RYSUNEK 5.4. Widok zamontowanej prowadnicy patchcordów typ P w stojaku

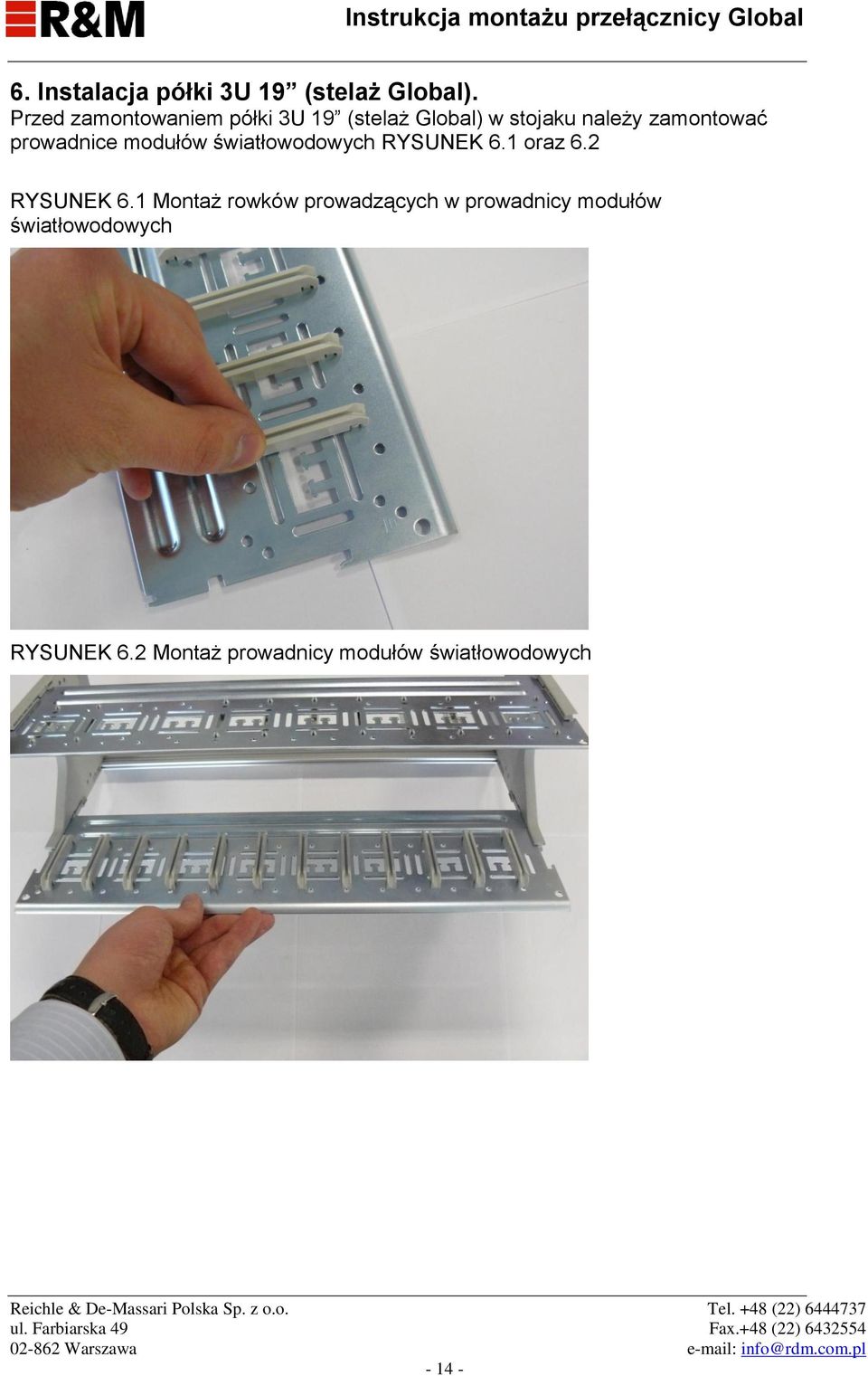

14 6. Instalacja półki 3U 19 (stelaż Global). Przed zamontowaniem półki 3U 19 (stelaż Global) w stojaku należy zamontować prowadnice modułów światłowodowych RYSUNEK 6.1 oraz 6.2 RYSUNEK 6.1 Montaż rowków prowadzących w prowadnicy modułów światłowodowych RYSUNEK 6.2 Montaż prowadnicy modułów światłowodowych ul. Farbiarska 49 Fax.+48 (22)

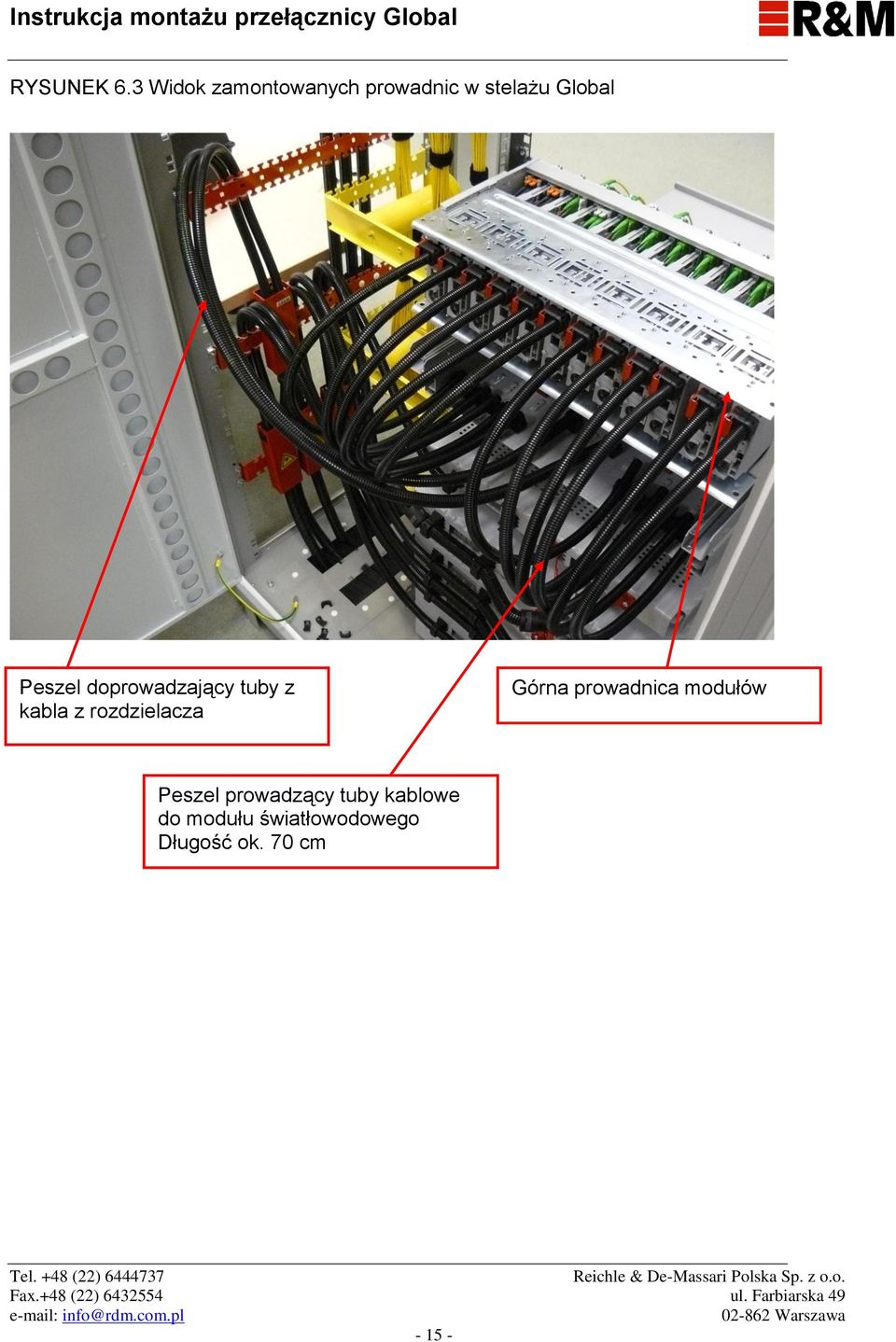

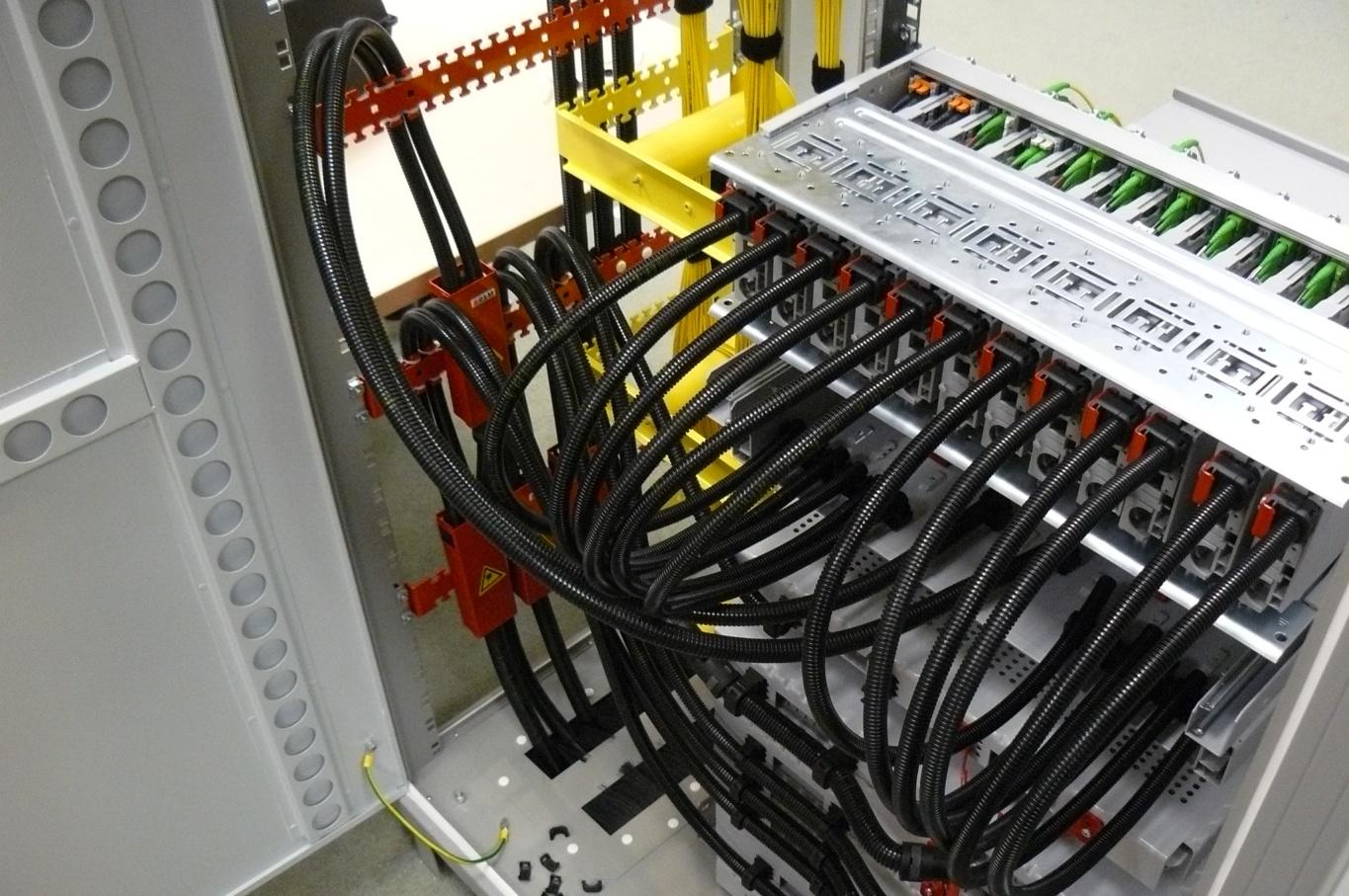

15 RYSUNEK 6.3 Widok zamontowanych prowadnic w stelażu Global Peszel doprowadzający tuby z kabla z rozdzielacza Górna prowadnica modułów Peszel prowadzący tuby kablowe do modułu światłowodowego Długość ok. 70 cm

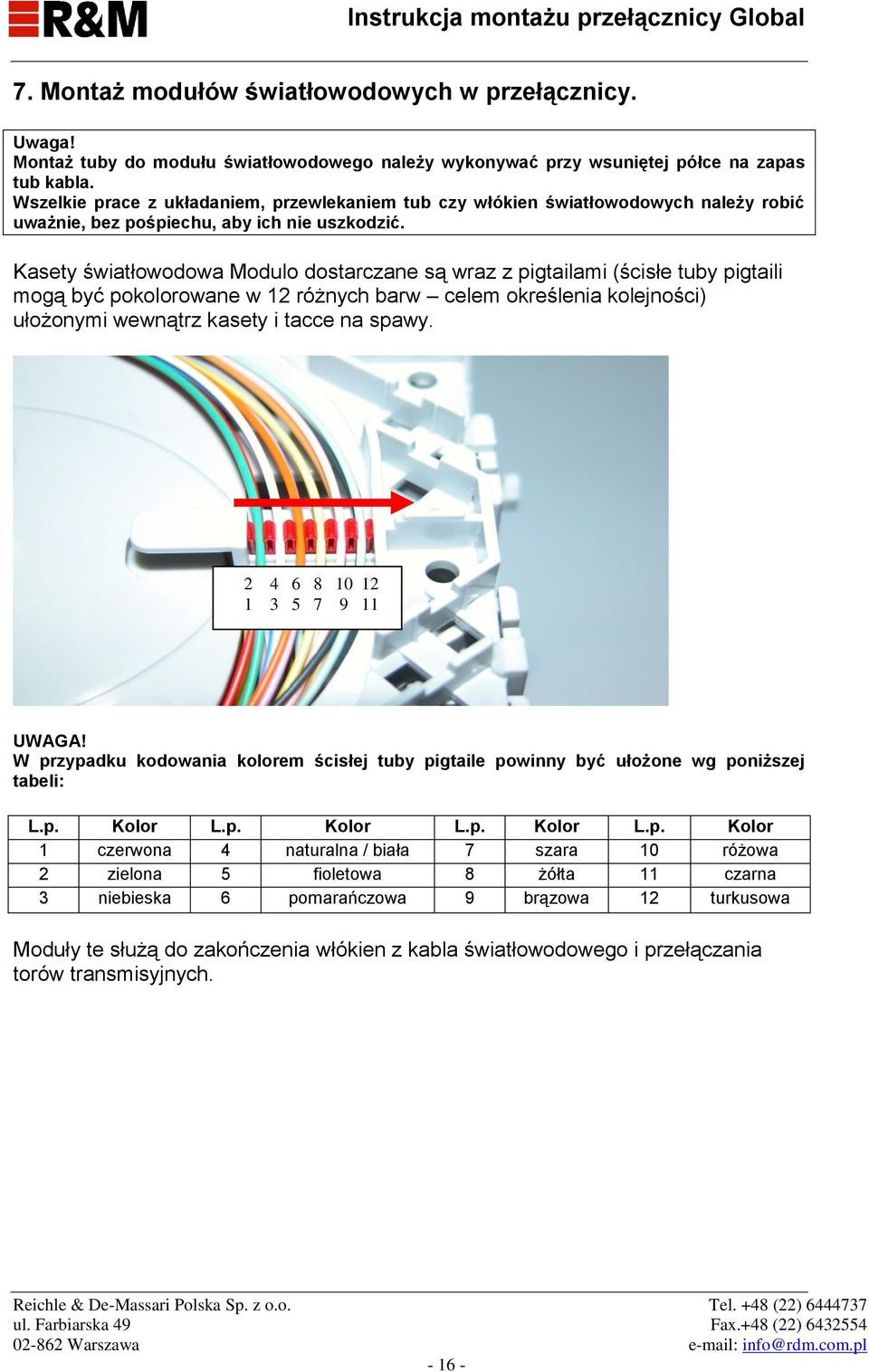

16 7. Montaż modułów światłowodowych w przełącznicy. Uwaga! Montaż tuby do modułu światłowodowego należy wykonywać przy wsuniętej półce na zapas tub kabla. Wszelkie prace z układaniem, przewlekaniem tub czy włókien światłowodowych należy robić uważnie, bez pośpiechu, aby ich nie uszkodzić. Kasety światłowodowa Modulo dostarczane są wraz z pigtailami (ścisłe tuby pigtaili mogą być pokolorowane w 12 różnych barw celem określenia kolejności) ułożonymi wewnątrz kasety i tacce na spawy UWAGA! W przypadku kodowania kolorem ścisłej tuby pigtaile powinny być ułożone wg poniższej tabeli: L.p. Kolor L.p. Kolor L.p. Kolor L.p. Kolor 1 czerwona 4 naturalna / biała 7 szara 10 różowa 2 zielona 5 fioletowa 8 żółta 11 czarna 3 niebieska 6 pomarańczowa 9 brązowa 12 turkusowa Moduły te służą do zakończenia włókien z kabla światłowodowego i przełączania torów transmisyjnych. ul. Farbiarska 49 Fax.+48 (22)

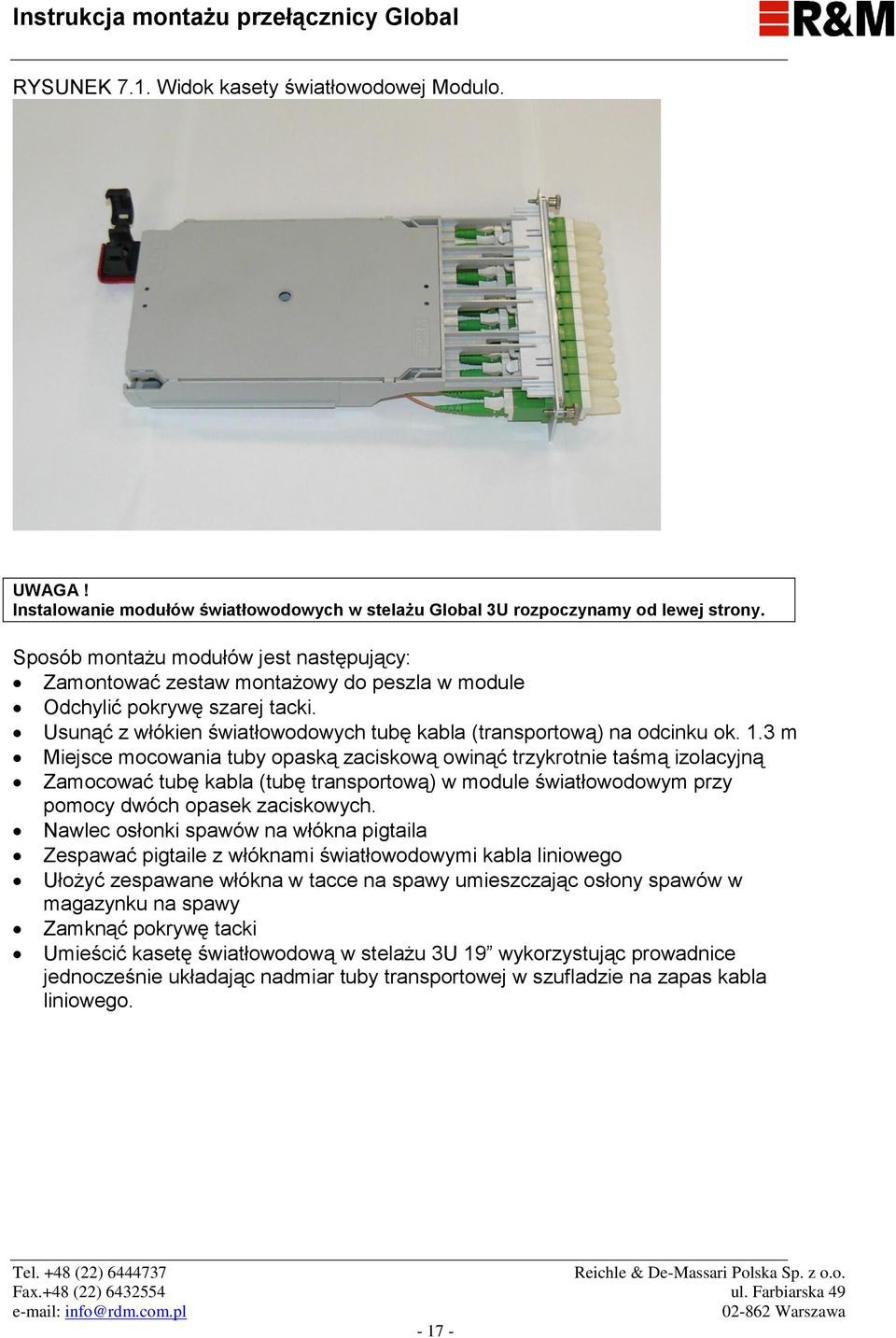

17 RYSUNEK 7.1. Widok kasety światłowodowej Modulo. UWAGA! Instalowanie modułów światłowodowych w stelażu Global 3U rozpoczynamy od lewej strony. Sposób montażu modułów jest następujący: Zamontować zestaw montażowy do peszla w module Odchylić pokrywę szarej tacki. Usunąć z włókien światłowodowych tubę kabla (transportową) na odcinku ok. 1.3 m Miejsce mocowania tuby opaską zaciskową owinąć trzykrotnie taśmą izolacyjną Zamocować tubę kabla (tubę transportową) w module światłowodowym przy pomocy dwóch opasek zaciskowych. Nawlec osłonki spawów na włókna pigtaila Zespawać pigtaile z włóknami światłowodowymi kabla liniowego Ułożyć zespawane włókna w tacce na spawy umieszczając osłony spawów w magazynku na spawy Zamknąć pokrywę tacki Umieścić kasetę światłowodową w stelażu 3U 19 wykorzystując prowadnice jednocześnie układając nadmiar tuby transportowej w szufladzie na zapas kabla liniowego

18 RYSUNEK 7.2 Widok miejsca owinięcia tuby kablowej taśmą izolacyjną Miejsce nacięcia tuby Taśma izolacyjna RYSUNEK 7.3 Widok zamocowanej tuby kablowej w module światłowodowym Opaska zaciskowa ul. Farbiarska 49 Fax.+48 (22)

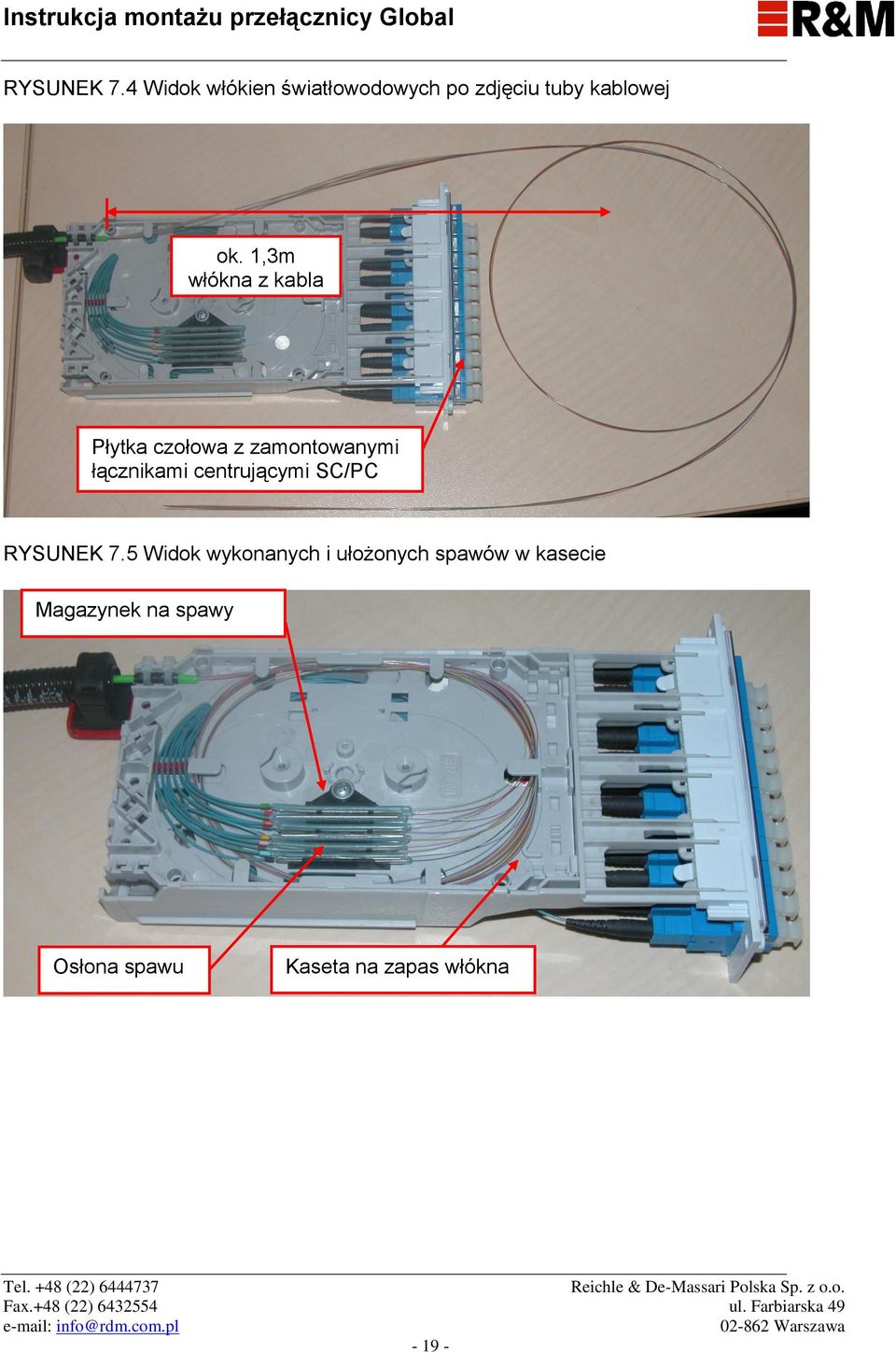

19 RYSUNEK 7.4 Widok włókien światłowodowych po zdjęciu tuby kablowej ok. 1,3m włókna z kabla Płytka czołowa z zamontowanymi łącznikami centrującymi SC/PC RYSUNEK 7.5 Widok wykonanych i ułożonych spawów w kasecie Magazynek na spawy Osłona spawu Kaseta na zapas włókna

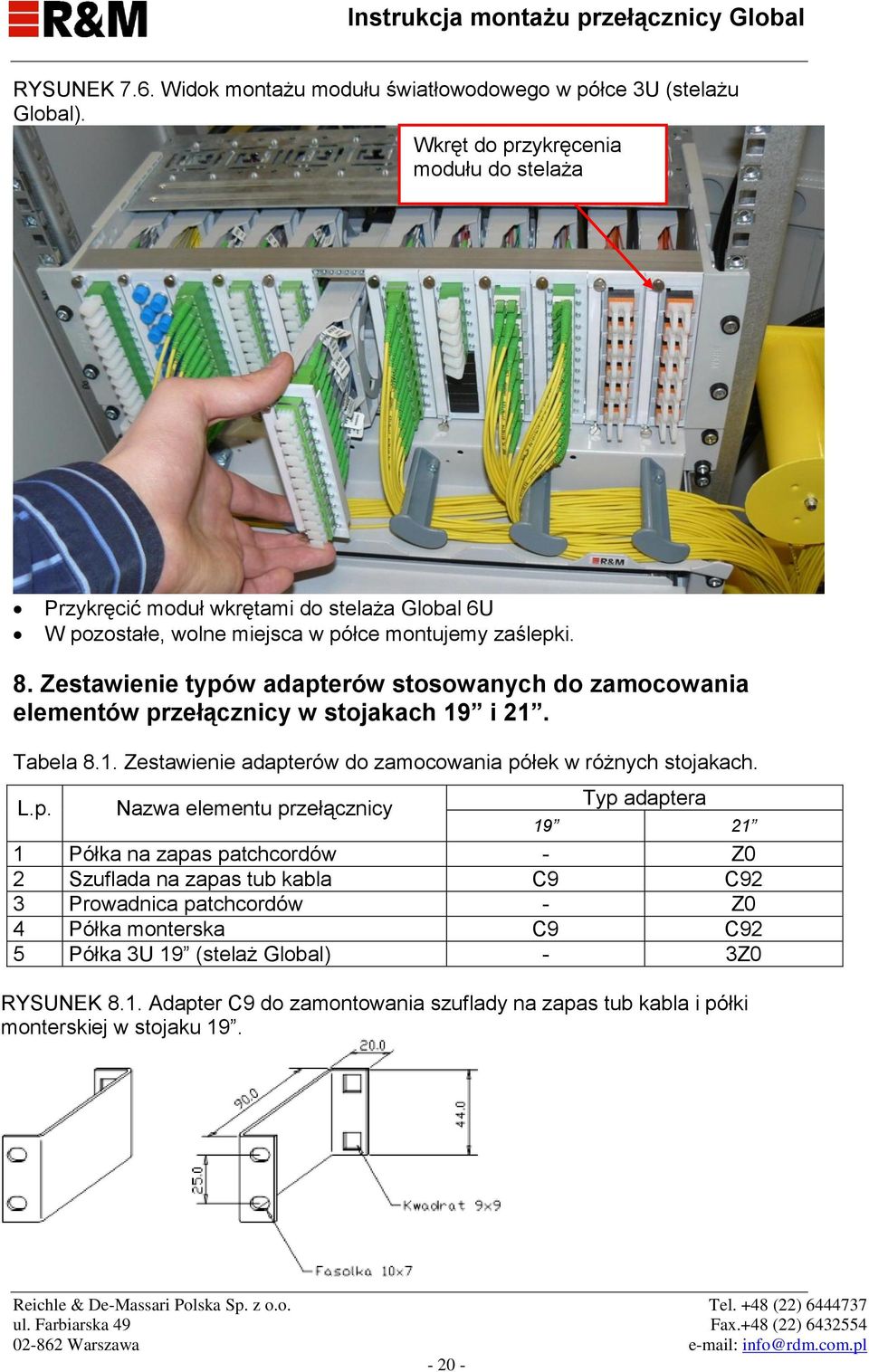

20 RYSUNEK 7.6. Widok montażu modułu światłowodowego w półce 3U (stelażu Global). Wkręt do przykręcenia modułu do stelaża Przykręcić moduł wkrętami do stelaża Global 6U W pozostałe, wolne miejsca w półce montujemy zaślepki. 8. Zestawienie typów adapterów stosowanych do zamocowania elementów przełącznicy w stojakach 19 i 21. Tabela 8.1. Zestawienie adapterów do zamocowania półek w różnych stojakach. L.p. Nazwa elementu przełącznicy Typ adaptera Półka na zapas patchcordów - Z0 2 Szuflada na zapas tub kabla C9 C92 3 Prowadnica patchcordów - Z0 4 Półka monterska C9 C92 5 Półka 3U 19 (stelaż Global) - 3Z0 RYSUNEK 8.1. Adapter C9 do zamontowania szuflady na zapas tub kabla i półki monterskiej w stojaku 19. ul. Farbiarska 49 Fax.+48 (22)

21 RYSUNEK 8.2. Adapter C92 do zamontowania szuflady na zapas tuby i półki monterskiej w w stojaku 21. RYSUNEK 8.3. Adapter Z0 do zamontowania półki na zapas patchcordów w stojaku 21. RYSUNEK 8.4. Adapter Z02 do zamontowania półki monterskiej w stojaku 21 do tylnych słupów. RYSUNEK 8.5. Adapter 3Z0 do zamontowania półki 3U 19 (stelaż Global) w stojaku
