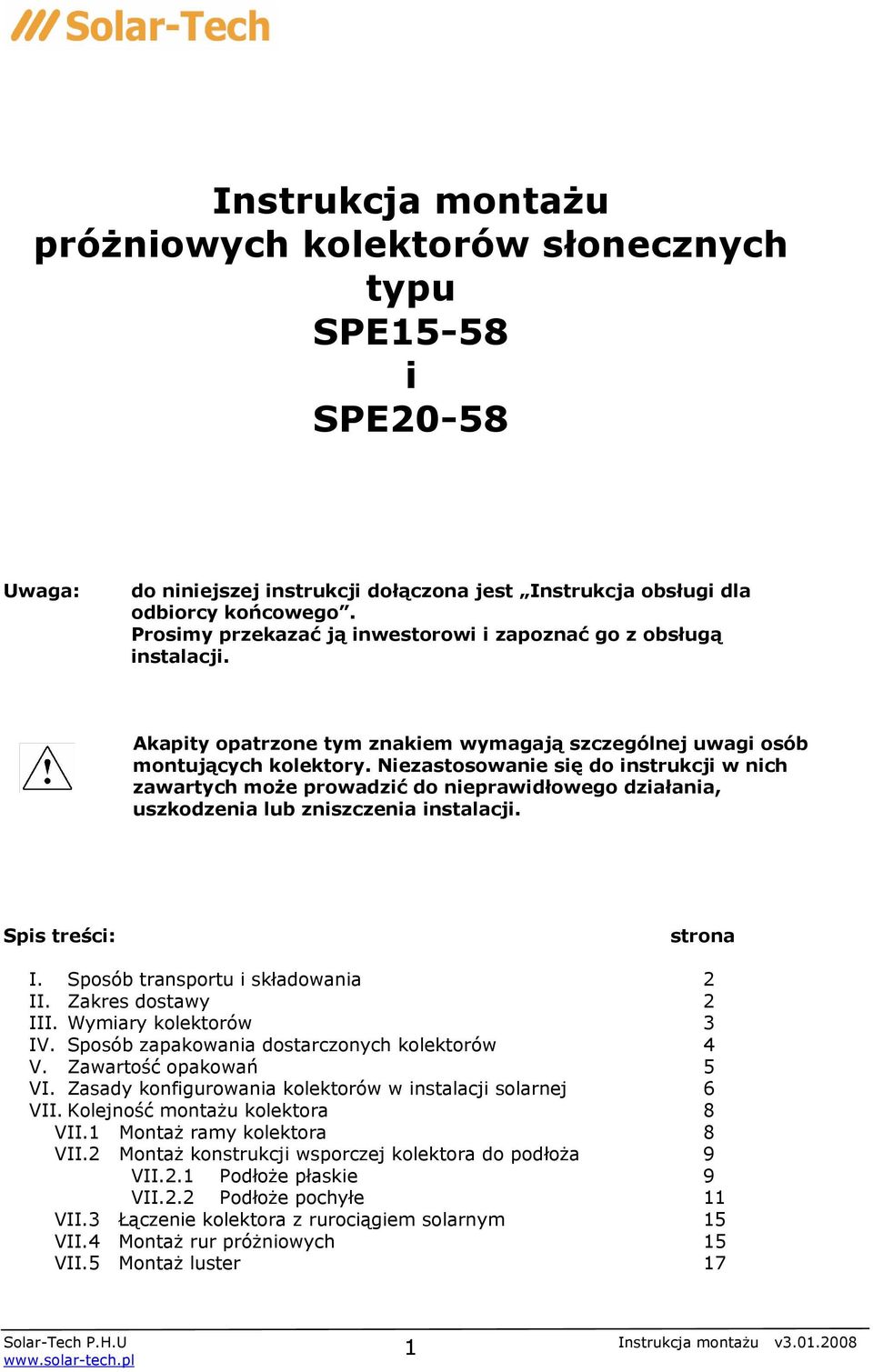

1 Instrukcja montażu próżniowych kolektorów słonecenych typu SPE15-58 i SPE20-58 Uwaga: do niniejseej instrukcji dołąceona jest Instrukcja obsługi dla odbiorcy końcowego. Prosimy preekaeać ją inwestorowi i eapoenać go e obsługą instalacji. Akapity opatreone tym enakiem wymagają seceególnej uwagi osób montujących kolektory. Nieeastosowanie się do instrukcji w nich eawartych może prowadeić do nieprawidłowego deiałania, usekodeenia lub eniseceenia instalacji. Spis treści: strona I. Sposób transportu i składowania 2 II. Zakres dostawy 2 III. Wymiary kolektorów 3 IV. Sposób zapakowania dostarczonych kolektorów 4 V. Zawartość opakowań 5 VI. Zasady konfigurowania kolektorów w instalacji solarnej 6 VII. Kolejność montażu kolektora 8 VII.1 Montaż ramy kolektora 8 VII.2 Montaż konstrukcji wsporczej kolektora do podłoża 9 VII.2.1 Podłoże płaskie 9 VII.2.2 Podłoże pochyłe 11 VII.3 Łączenie kolektora z rurociągiem solarnym 15 VII.4 Montaż rur próżniowych 15 VII.5 Montaż luster 17 1

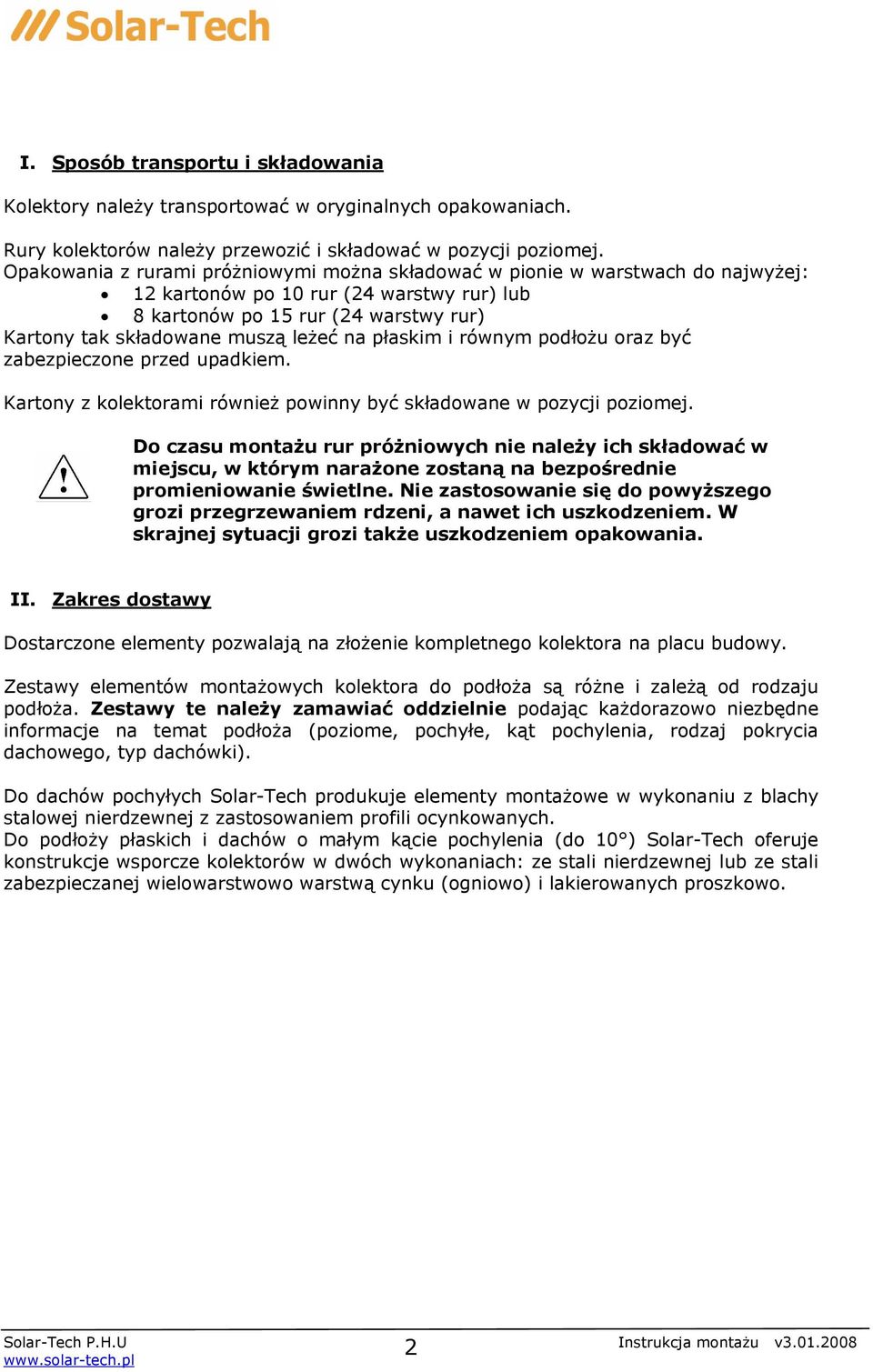

2 I. Sposób transportu i składowania Kolektory należy transportować w oryginalnych opakowaniach. Rury kolektorów należy przewozić i składować w pozycji poziomej. Opakowania z rurami próżniowymi można składować w pionie w warstwach do najwyżej: 12 kartonów po 10 rur (24 warstwy rur) lub 8 kartonów po 15 rur (24 warstwy rur) Kartony tak składowane muszą leżeć na płaskim i równym podłożu oraz być zabezpieczone przed upadkiem. Kartony z kolektorami również powinny być składowane w pozycji poziomej. Do ceasu montażu rur próżniowych nie należy ich składować w miejscu, w którym narażone eostaną na beepośrednie promieniowanie świetlne. Nie eastosowanie się do powyżseego groei preegreewaniem rdeeni, a nawet ich usekodeeniem. W skrajnej sytuacji groei także usekodeeniem opakowania. II. Zakres dostawy Dostarczone elementy pozwalają na złożenie kompletnego kolektora na placu budowy. Zestawy elementów montażowych kolektora do podłoża są różne i zależą od rodzaju podłoża. Zestawy te należy eamawiać oddeielnie podając każdorazowo niezbędne informacje na temat podłoża (poziome, pochyłe, kąt pochylenia, rodzaj pokrycia dachowego, typ dachówki). Do dachów pochyłych Solar-Tech produkuje elementy montażowe w wykonaniu z blachy stalowej nierdzewnej z zastosowaniem profili ocynkowanych. Do podłoży płaskich i dachów o małym kącie pochylenia (do 10 ) Solar-Tech oferuje konstrukcje wsporcze kolektorów w dwóch wykonaniach: ze stali nierdzewnej lub ze stali zabezpieczanej wielowarstwowo warstwą cynku (ogniowo) i lakierowanych proszkowo. 2

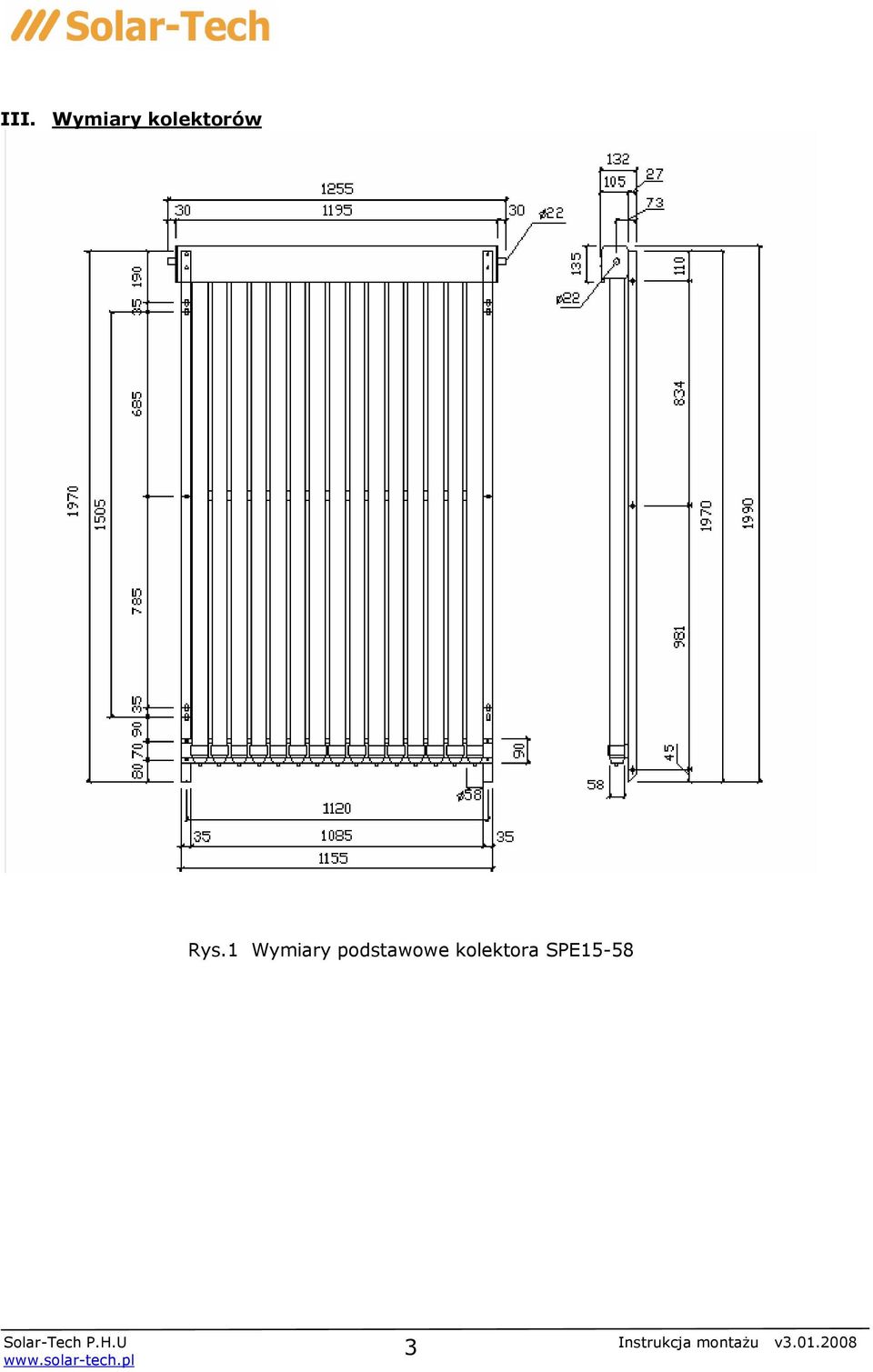

3 III. Wymiary kolektorów Rys.1 Wymiary podstawowe kolektora SPE

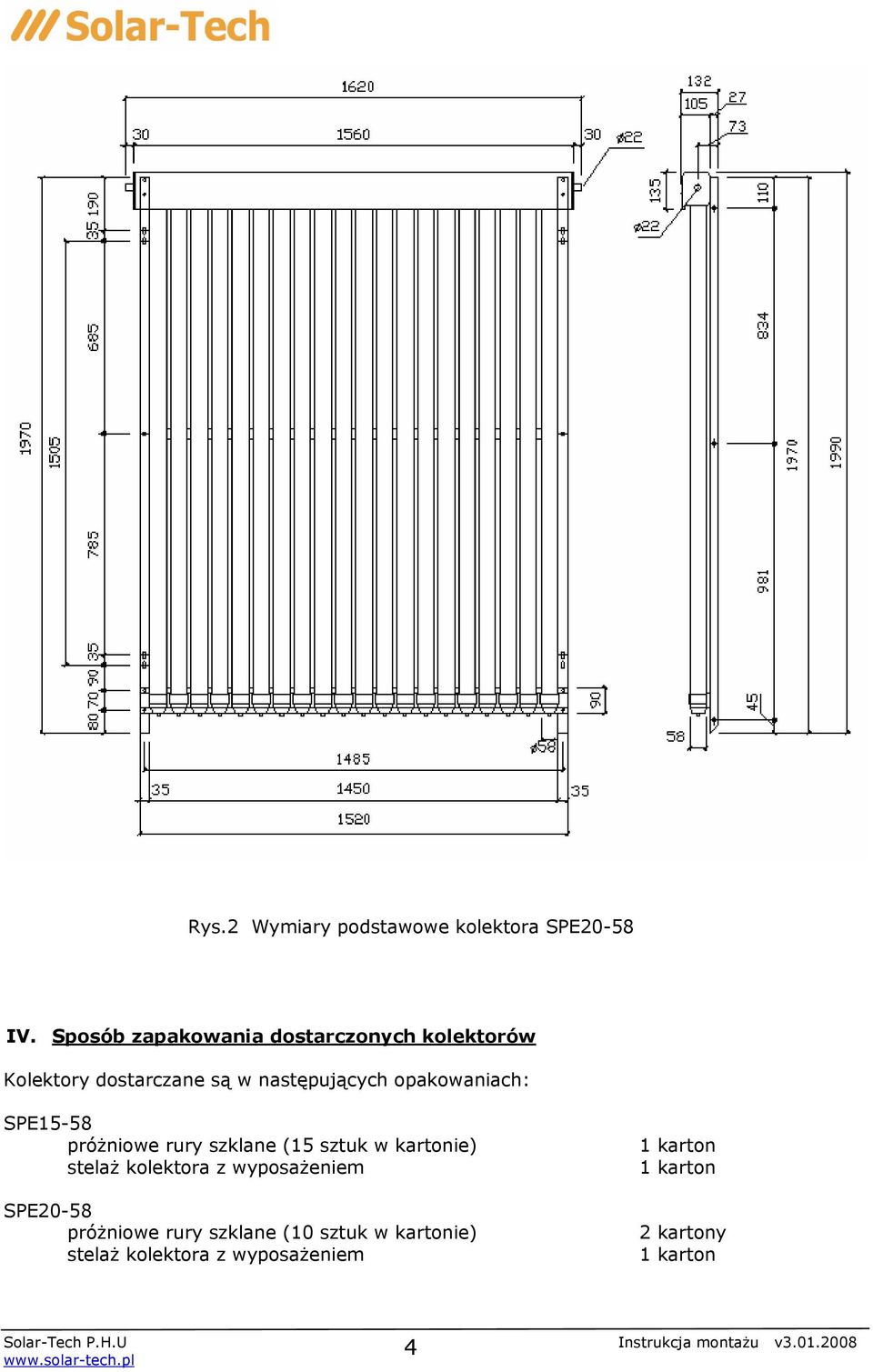

4 Rys.2 Wymiary podstawowe kolektora SPE20-58 IV. Sposób eapakowania dostarceonych kolektorów Kolektory dostarczane są w następujących opakowaniach: SPE15-58 próżniowe rury szklane (15 sztuk w kartonie) stelaż kolektora z wyposażeniem SPE20-58 próżniowe rury szklane (10 sztuk w kartonie) stelaż kolektora z wyposażeniem 1 karton 1 karton 2 kartony 1 karton 4

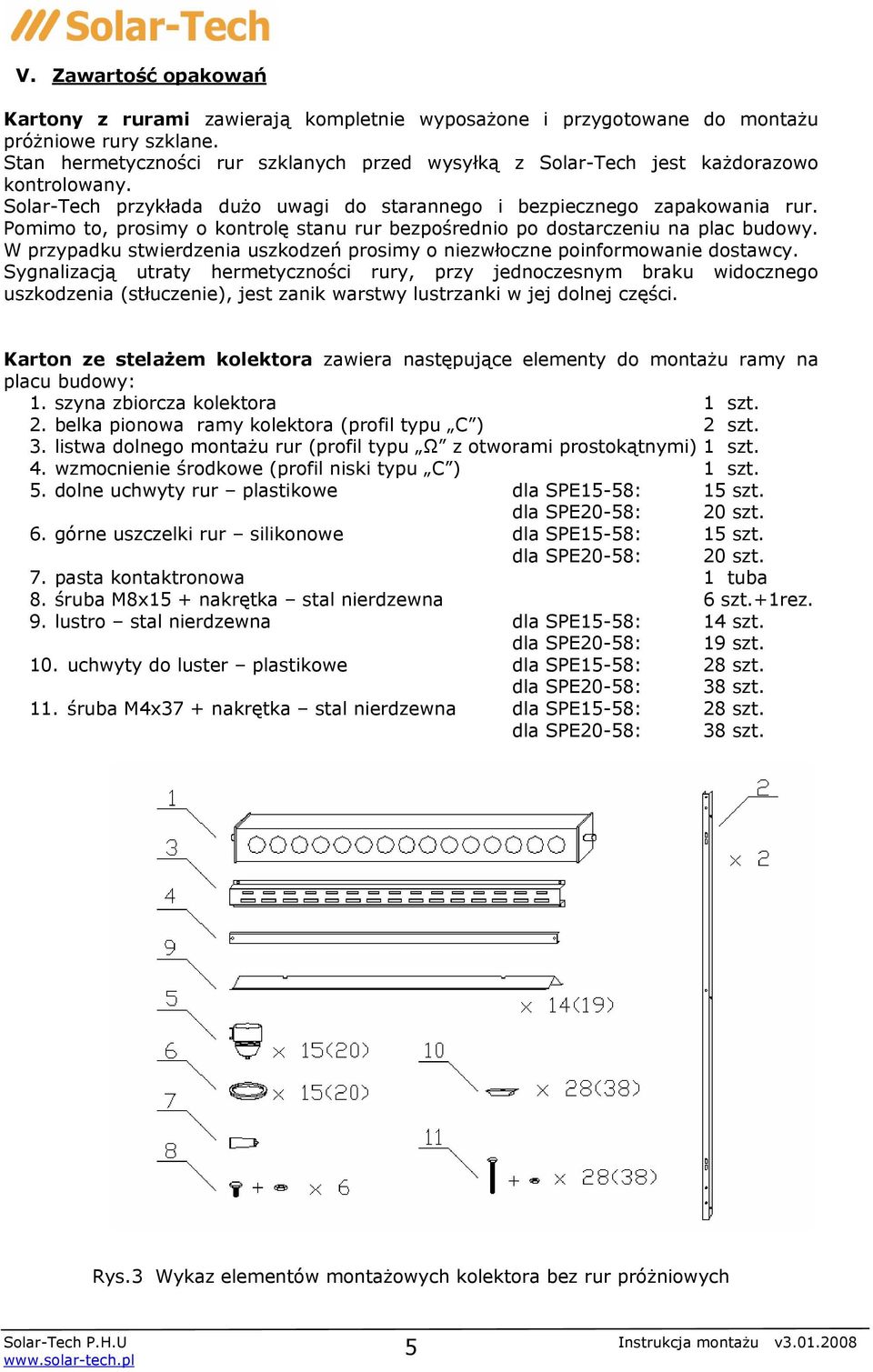

5 V. Zawartość opakowań Kartony e rurami zawierają kompletnie wyposażone i przygotowane do montażu próżniowe rury szklane. Stan hermetyczności rur szklanych przed wysyłką z Solar-Tech jest każdorazowo kontrolowany. Solar-Tech przykłada dużo uwagi do starannego i bezpiecznego zapakowania rur. Pomimo to, prosimy o kontrolę stanu rur bezpośrednio po dostarczeniu na plac budowy. W przypadku stwierdzenia uszkodzeń prosimy o niezwłoczne poinformowanie dostawcy. Sygnalizacją utraty hermetyczności rury, przy jednoczesnym braku widocznego uszkodzenia (stłuczenie), jest zanik warstwy lustrzanki w jej dolnej części. Karton ee stelażem kolektora zawiera następujące elementy do montażu ramy na placu budowy: 1. szyna zbiorcza kolektora 1 szt. 2. belka pionowa ramy kolektora (profil typu C ) 2 szt. 3. listwa dolnego montażu rur (profil typu Ω z otworami prostokątnymi) 1 szt. 4. wzmocnienie środkowe (profil niski typu C ) 1 szt. 5. dolne uchwyty rur plastikowe dla SPE15-58: 15 szt. dla SPE20-58: 20 szt. 6. górne uszczelki rur silikonowe dla SPE15-58: 15 szt. dla SPE20-58: 20 szt. 7. pasta kontaktronowa 1 tuba 8. śruba M8x15 + nakrętka stal nierdzewna 6 szt.+1rez. 9. lustro stal nierdzewna dla SPE15-58: 14 szt. dla SPE20-58: 19 szt. 10. uchwyty do luster plastikowe dla SPE15-58: 28 szt. dla SPE20-58: 38 szt. 11. śruba M4x37 + nakrętka stal nierdzewna dla SPE15-58: 28 szt. dla SPE20-58: 38 szt. Rys.3 Wykaz elementów montażowych kolektora bez rur próżniowych 5

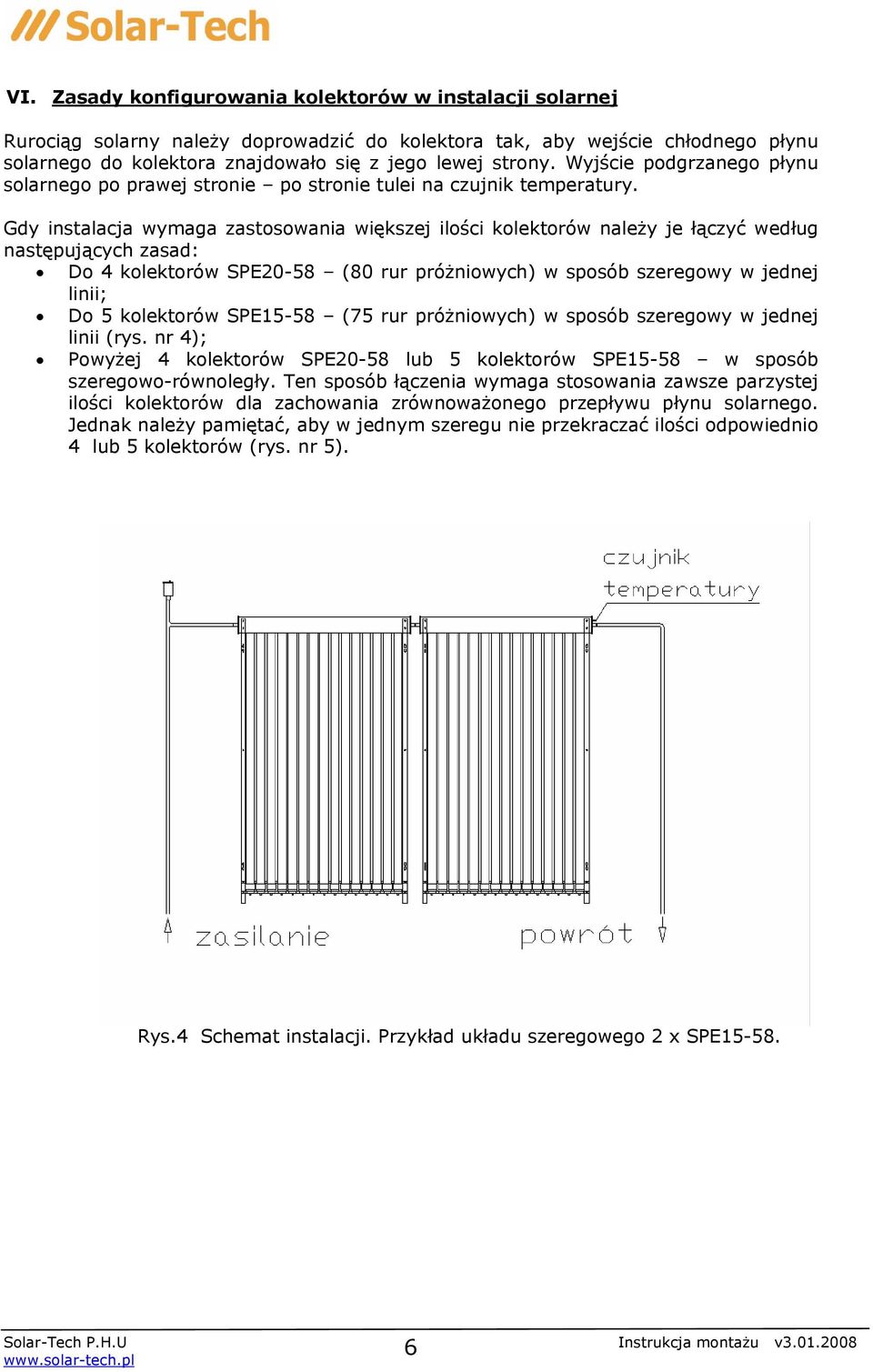

6 VI. Zasady konfigurowania kolektorów w instalacji solarnej Rurociąg solarny należy doprowadzić do kolektora tak, aby wejście chłodnego płynu solarnego do kolektora znajdowało się z jego lewej strony. Wyjście podgrzanego płynu solarnego po prawej stronie po stronie tulei na czujnik temperatury. Gdy instalacja wymaga zastosowania większej ilości kolektorów należy je łączyć według następujących zasad: Do 4 kolektorów SPE20-58 (80 rur próżniowych) w sposób szeregowy w jednej linii; Do 5 kolektorów SPE15-58 (75 rur próżniowych) w sposób szeregowy w jednej linii (rys. nr 4); Powyżej 4 kolektorów SPE20-58 lub 5 kolektorów SPE15-58 w sposób szeregowo-równoległy. Ten sposób łączenia wymaga stosowania zawsze parzystej ilości kolektorów dla zachowania zrównoważonego przepływu płynu solarnego. Jednak należy pamiętać, aby w jednym szeregu nie przekraczać ilości odpowiednio 4 lub 5 kolektorów (rys. nr 5). Rys.4 Schemat instalacji. Przykład układu szeregowego 2 x SPE

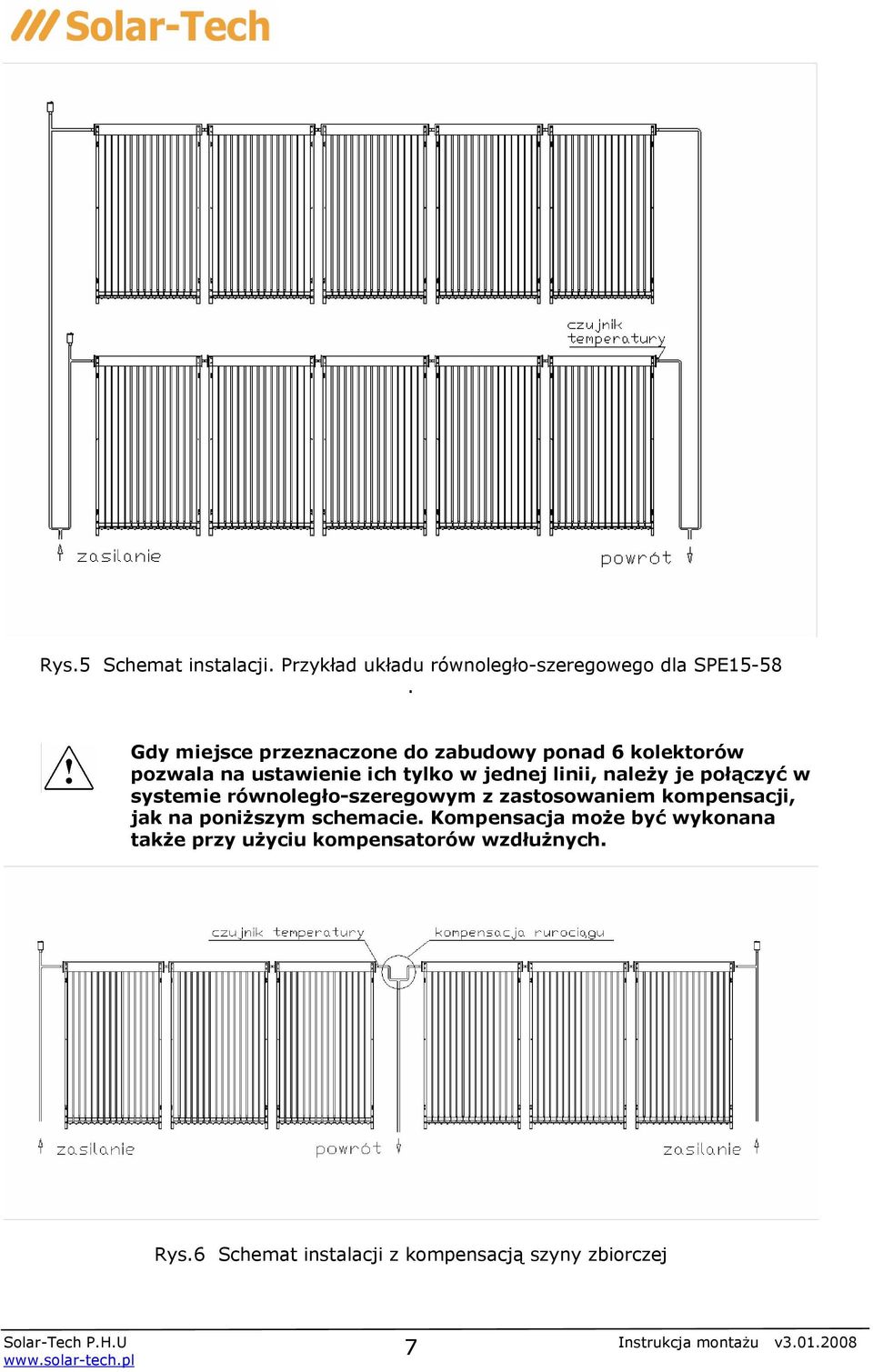

7 Rys.5 Schemat instalacji. Przykład układu równoległo-szeregowego dla SPE Gdy miejsce preeenaceone do eabudowy ponad 6 kolektorów poewala na ustawienie ich tylko w jednej linii, należy je połąceyć w systemie równoległo-seeregowym e eastosowaniem kompensacji, jak na poniżseym schemacie. Kompensacja może być wykonana także prey użyciu kompensatorów wedłużnych. Rys.6 Schemat instalacji z kompensacją szyny zbiorczej 7

8 VII. Kolejność montażu kolektora Po dostarczeniu zapakowanego kolektora na plac budowy należy skontrolować stan rur próżniowych i odstawić karton z rurami w bezpieczne miejsce do czasu pełnego wykonania instalacji solarnej i zapewnieniu odbioru ciepła z kolektora (wykonanie prób ciśnieniowych rurociągu, napełnienie rurociągu płynem solarnym, założenie izolacji termicznych i uruchomieniu automatyki). Montaż kolektora należy wykonać w następujących etapach: 1. montaż ramy kolektora 2. montaż konstrukcji wsporczej kolektora do podłoża 3. łączenie kolektora z rurociągiem solarnym 4. montaż rur próżniowych 5. montaż luster VII.1. Montaż ramy kolektora Montaż ramy kolektora należy wykonać na płaskim i równym podłożu. Rama składa się z szyny zbiorczej (1) element górny, dwóch belek pionowych (2) elementy boczne, listwy dolnego montażu rur (3) element dolny (uwaga! ustawiać listwę szerszymi prostokątnymi otworami w dół) i wzmocnienia środkowego (4) Do montażu używamy śrub i nakrętek znajdujących się na tylnej ścianie szyny zbiorczej (1) oraz dostarczonych śrub M8x15 wraz z nakrętkami (8). Przed dokręceniem śrub należy upewnić się, że złożona rama jest prostokątem. Można w tym celu posłużyć się węgielnicą lub przy jej braku zmierzyć przekątne zbudowanej ramy. Powinny być sobie równe. Schemat montażu przedstawia poniższy rysunek. Rys.7 Schemat łączenia elementów ramy kolektora 8

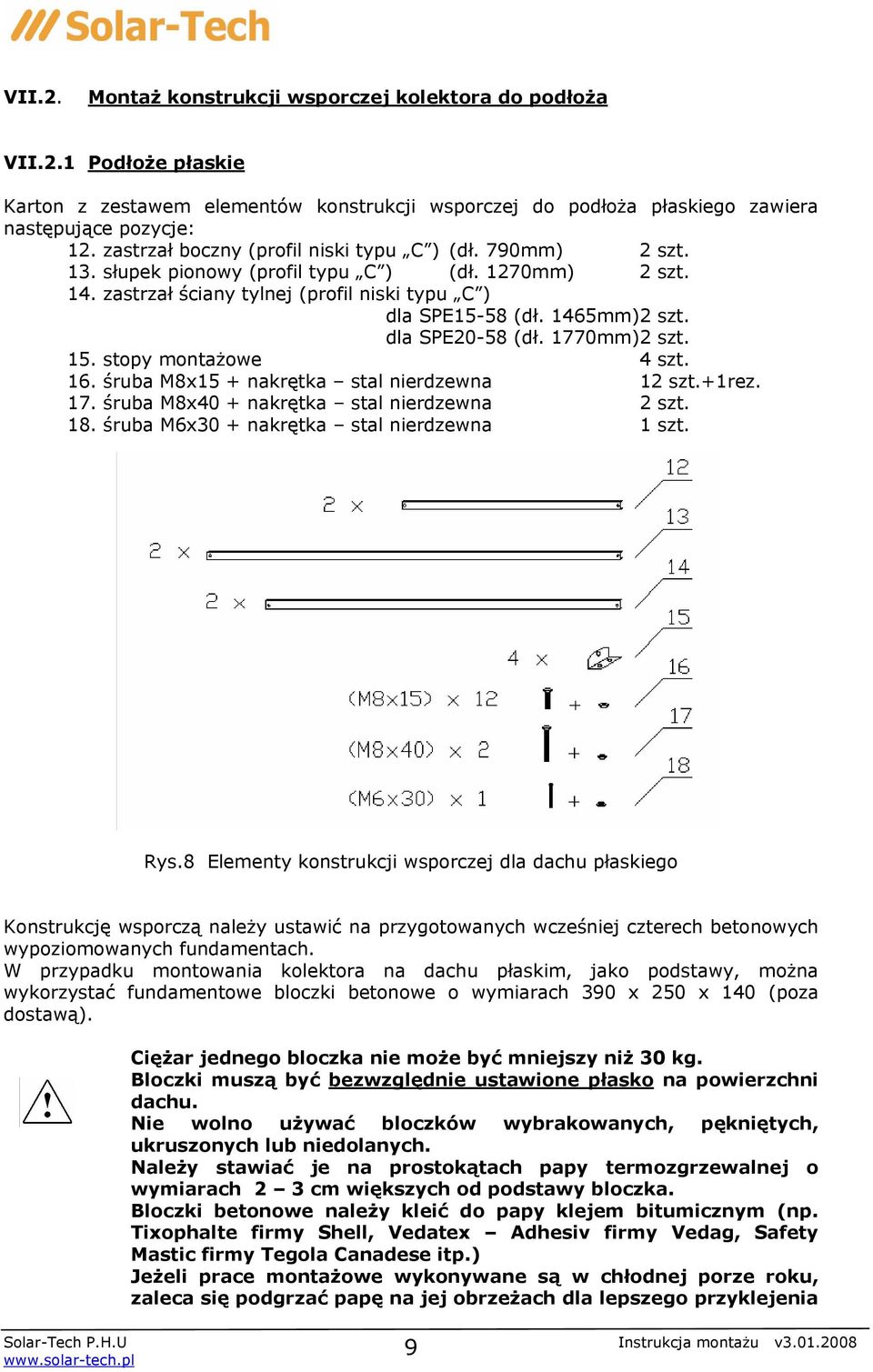

9 VII.2. Montaż konstrukcji wsporceej kolektora do podłoża VII.2.1 Podłoże płaskie Karton z zestawem elementów konstrukcji wsporczej do podłoża płaskiego zawiera następujące pozycje: 12. zastrzał boczny (profil niski typu C ) (dł. 790mm) 2 szt. 13. słupek pionowy (profil typu C ) (dł. 1270mm) 2 szt. 14. zastrzał ściany tylnej (profil niski typu C ) dla SPE15-58 (dł. 1465mm)2 szt. dla SPE20-58 (dł. 1770mm)2 szt. 15. stopy montażowe 4 szt. 16. śruba M8x15 + nakrętka stal nierdzewna 12 szt.+1rez. 17. śruba M8x40 + nakrętka stal nierdzewna 2 szt. 18. śruba M6x30 + nakrętka stal nierdzewna 1 szt. Rys.8 Elementy konstrukcji wsporczej dla dachu płaskiego Konstrukcję wsporczą należy ustawić na przygotowanych wcześniej czterech betonowych wypoziomowanych fundamentach. W przypadku montowania kolektora na dachu płaskim, jako podstawy, można wykorzystać fundamentowe bloczki betonowe o wymiarach 390 x 250 x 140 (poza dostawą). Ciężar jednego bloceka nie może być mniejsey niż 30 kg. Bloceki museą być beeweględnie ustawione płasko na powierechni dachu. Nie wolno używać bloceków wybrakowanych, pękniętych, ukruseonych lub niedolanych. Należy stawiać je na prostokątach papy termoegreewalnej o wymiarach 2 3 cm więkseych od podstawy bloceka. Bloceki betonowe należy kleić do papy klejem bitumicenym (np. Tixophalte firmy Shell, Vedatex Adhesiv firmy Vedag, Safety Mastic firmy Tegola Canadese itp.) Jeżeli prace montażowe wykonywane są w chłodnej poree roku, ealeca się podgreać papę na jej obreeżach dla lepseego preyklejenia 9

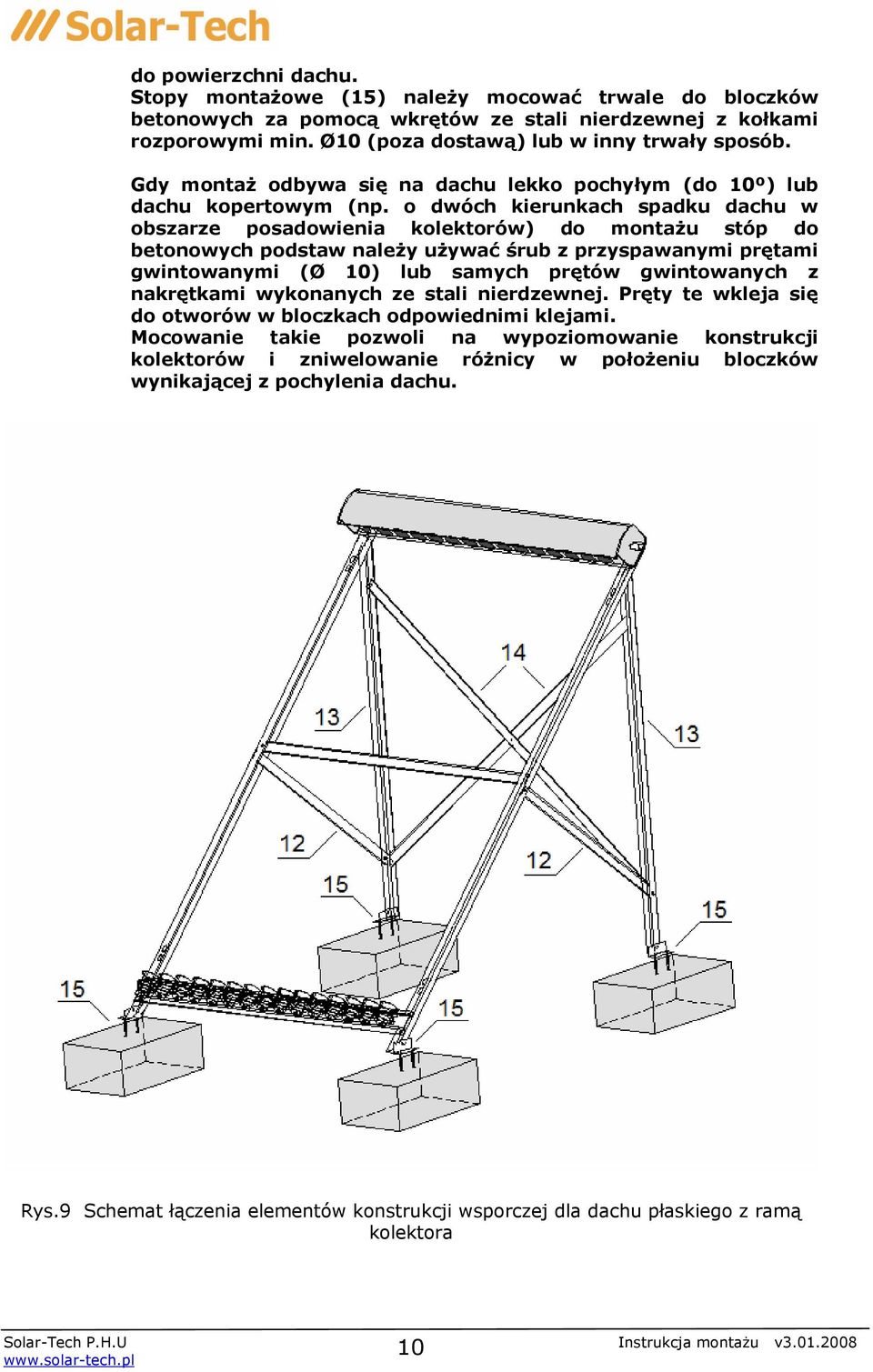

10 do powierechni dachu. Stopy montażowe (15) należy mocować trwale do bloceków betonowych ea pomocą wkrętów ee stali nierdeewnej e kołkami roeporowymi min. Ø10 (poea dostawą) lub w inny trwały sposób. Gdy montaż odbywa się na dachu lekko pochyłym (do 10º) lub dachu kopertowym (np. o dwóch kierunkach spadku dachu w obsearee posadowienia kolektorów) do montażu stóp do betonowych podstaw należy używać śrub e preyspawanymi prętami gwintowanymi (Ø 10) lub samych prętów gwintowanych e nakrętkami wykonanych ee stali nierdeewnej. Pręty te wkleja się do otworów w blocekach odpowiednimi klejami. Mocowanie takie poewoli na wypoeiomowanie konstrukcji kolektorów i eniwelowanie różnicy w położeniu bloceków wynikającej e pochylenia dachu. Rys.9 Schemat łączenia elementów konstrukcji wsporczej dla dachu płaskiego z ramą kolektora 10

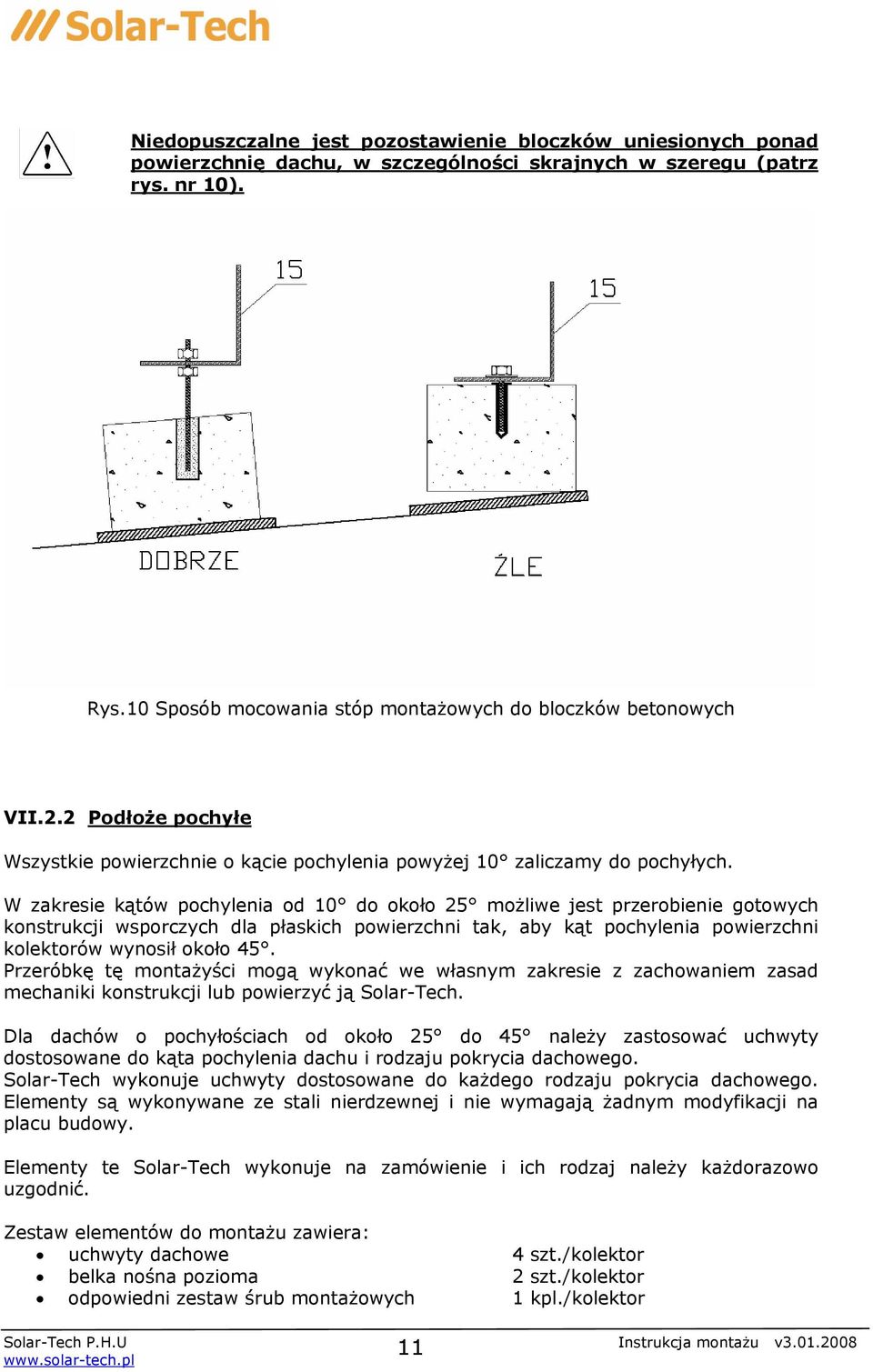

11 Niedopusecealne jest poeostawienie bloceków uniesionych ponad powierechnię dachu, w seceególności skrajnych w seeregu (patre rys. nr 10). Rys.10 Sposób mocowania stóp montażowych do bloczków betonowych VII.2.2 Podłoże pochyłe Wszystkie powierzchnie o kącie pochylenia powyżej 10 zaliczamy do pochyłych. W zakresie kątów pochylenia od 10 do około 25 możliwe jest przerobienie gotowych konstrukcji wsporczych dla płaskich powierzchni tak, aby kąt pochylenia powierzchni kolektorów wynosił około 45. Przeróbkę tę montażyści mogą wykonać we własnym zakresie z zachowaniem zasad mechaniki konstrukcji lub powierzyć ją Solar-Tech. Dla dachów o pochyłościach od około 25 do 45 należy zastosować uchwyty dostosowane do kąta pochylenia dachu i rodzaju pokrycia dachowego. Solar-Tech wykonuje uchwyty dostosowane do każdego rodzaju pokrycia dachowego. Elementy są wykonywane ze stali nierdzewnej i nie wymagają żadnym modyfikacji na placu budowy. Elementy te Solar-Tech wykonuje na zamówienie i ich rodzaj należy każdorazowo uzgodnić. Zestaw elementów do montażu zawiera: uchwyty dachowe 4 szt./kolektor belka nośna pozioma 2 szt./kolektor odpowiedni zestaw śrub montażowych 1 kpl./kolektor 11

12 Rys.11 Sposób mocowania uchwytów i belek nośnych do dachu pochyłego Uchwyty dachowe należy montować w ściśle określonych polach pokazanych na rys.12. Rozstawy uchwytów uwzględniają różne rodzaje pokryć dachowych. Zakres rozstawów dla SPE15-58 wynosi: A = 545mm do 985mm B = 990mm do 1590mm SPE20-58 wynosi: A = 650mm do 1250mm B = 990mm do 1590mm Do uchwytów dachowych należy montować poziome belki nośne, do których montowana jest rama kolektora. 12

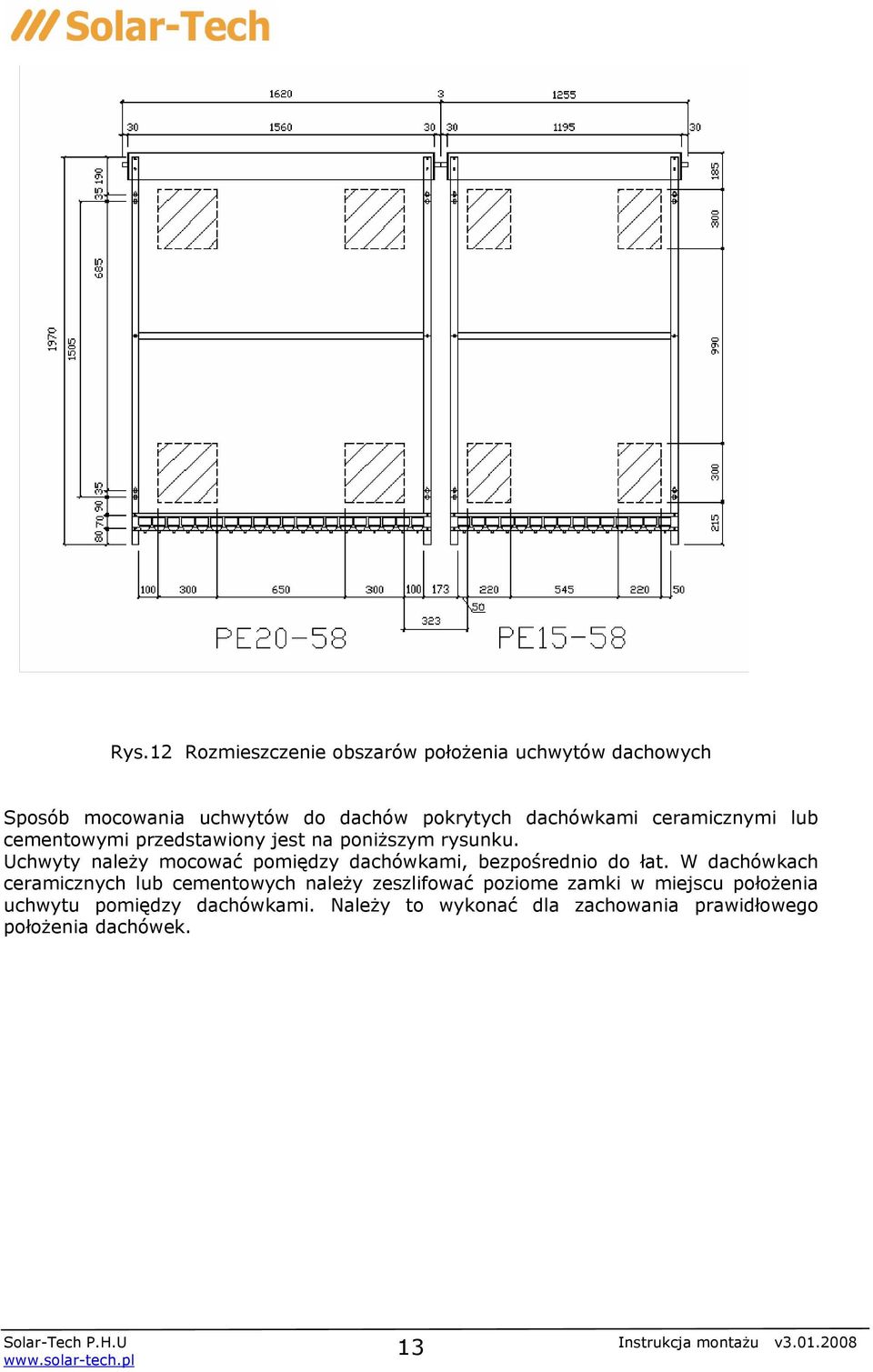

13 Rys.12 Rozmieszczenie obszarów położenia uchwytów dachowych Sposób mocowania uchwytów do dachów pokrytych dachówkami ceramicznymi lub cementowymi przedstawiony jest na poniższym rysunku. Uchwyty należy mocować pomiędzy dachówkami, bezpośrednio do łat. W dachówkach ceramicznych lub cementowych należy zeszlifować poziome zamki w miejscu położenia uchwytu pomiędzy dachówkami. Należy to wykonać dla zachowania prawidłowego położenia dachówek. 13

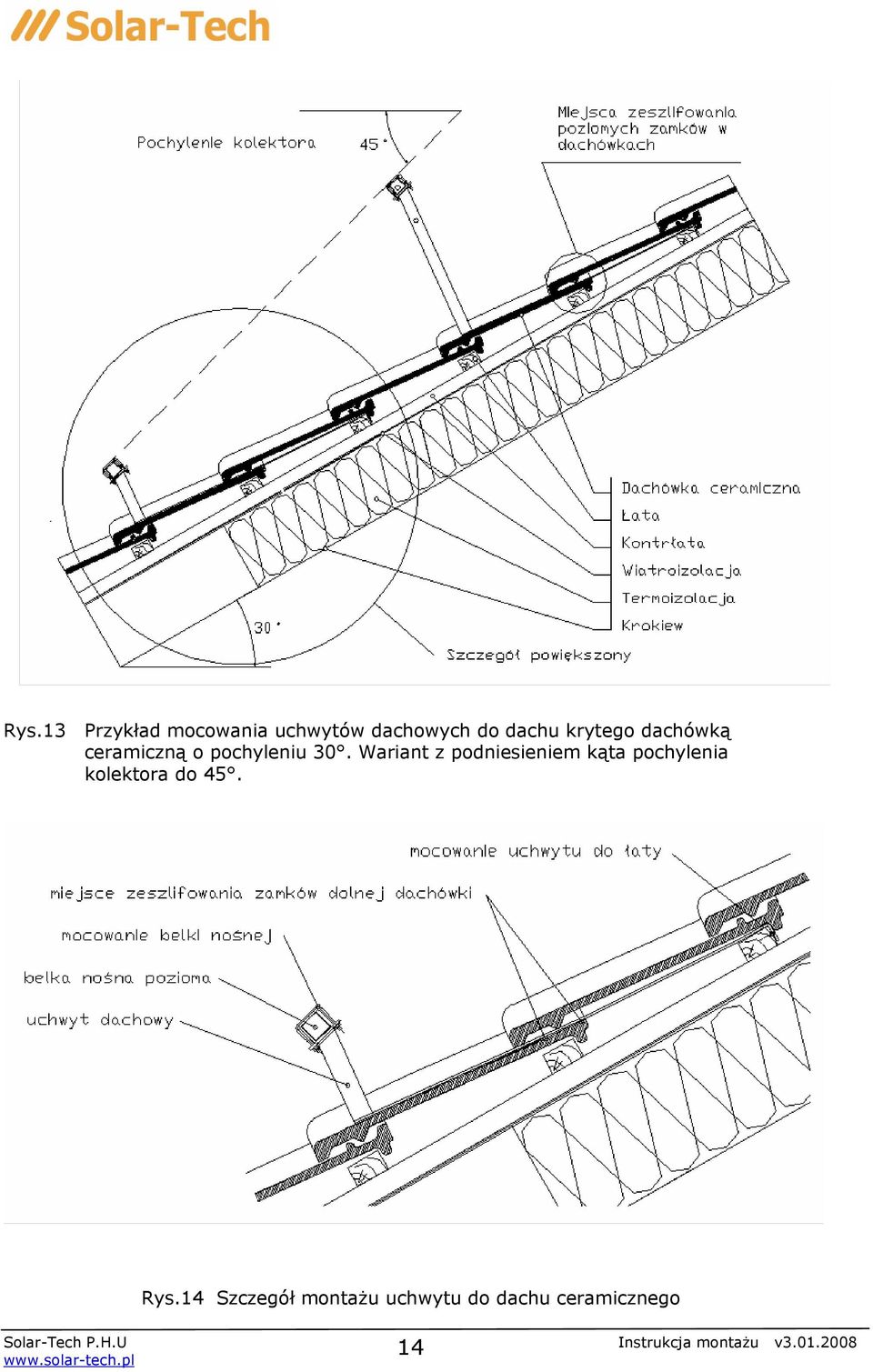

14 Rys.13 Przykład mocowania uchwytów dachowych do dachu krytego dachówką ceramiczną o pochyleniu 30. Wariant z podniesieniem kąta pochylenia kolektora do 45. Rys.14 Szczegół montażu uchwytu do dachu ceramicznego 14

15 Dla dachów krytych blachodachówką Solar-Tech produkuje uchwyty dostosowane do profilu dachu. Sposób montażu tego typu uchwytów jest zgodny z wymaganiami producenta blachodachówki. Generalnie montaż uchwytów jest podobny do montażu stopni kominiarskich. Uwaga! Uchwyty do blachodachówek są przedmiotem indywidualnego uzgodnienia i zamówienia. VII.3. Łąceenie kolektora e rurociągiem solarnym Połączenie kolektora z rurociągiem instalacji solarnej dokonujemy za pomocą dwuzłączek zaciskowych ø22. Również połączenia kolektorów między sobą w szereg wykonujemy z użyciem dwuzłączek zaciskowych. Uwaga! Elementy poza dostawą. Wymagają zamówienia. VII.4. Montaż rur próżniowych UWAGA: mocowanie rur próżniowych możliwe jest wyłącenie po wykonaniu poniżseych ceynności: całkowitym montażu rurociągu solarnego, wykonaniu prób ciśnieniowych, napełnieniu rurociągu odpowiednim płynem solarnym i odpowietreeniu, eainstalowaniu, ustawieniu i włąceeniu automatyki, eapewnieniu odbioru ciepła e kolektorów słonecenych. Montażu można dokonywać także przy dużym nasłonecznieniu. Należy jednak zwrócić uwagę na szybko nagrzewające się rdzenie w rurach próżniowych narażonych na bezpośrednie działanie promieni słonecznych. Osoby montujące powinny zorganizować montaż tak, aby nie narażać rdzeni na przegrzanie przed wsunięciem ich w gniazda szyny zbiorczej. Należy skrócić do niezbędnego minimum czas od otwarcia kartonu, poprzez nasmarowane rdzeni, do montażu rur w gniazdach. Osoba smarująca rdzenie pastą kontaktronową musi uważać, aby nie poparzyć dłoni w czasie smarowania. Czujnik temperatury kolektora musi być wprowadzony w tuleję w szynie zbiorczej kolektora (1) i zabezpieczony przed wysunięciem. 15

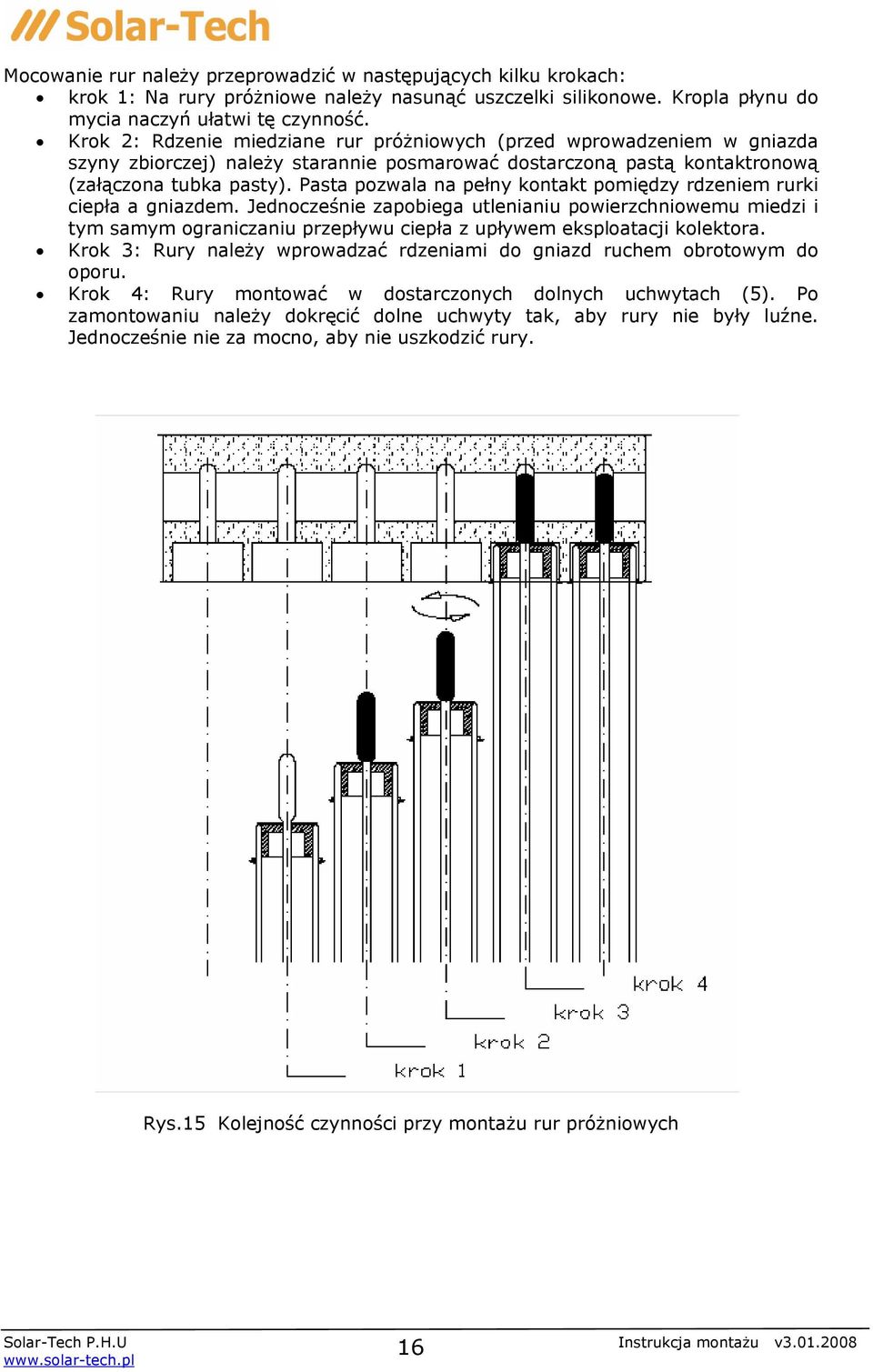

16 Mocowanie rur należy przeprowadzić w następujących kilku krokach: krok 1: Na rury próżniowe należy nasunąć uszczelki silikonowe. Kropla płynu do mycia naczyń ułatwi tę czynność. Krok 2: Rdzenie miedziane rur próżniowych (przed wprowadzeniem w gniazda szyny zbiorczej) należy starannie posmarować dostarczoną pastą kontaktronową (załączona tubka pasty). Pasta pozwala na pełny kontakt pomiędzy rdzeniem rurki ciepła a gniazdem. Jednocześnie zapobiega utlenianiu powierzchniowemu miedzi i tym samym ograniczaniu przepływu ciepła z upływem eksploatacji kolektora. Krok 3: Rury należy wprowadzać rdzeniami do gniazd ruchem obrotowym do oporu. Krok 4: Rury montować w dostarczonych dolnych uchwytach (5). Po zamontowaniu należy dokręcić dolne uchwyty tak, aby rury nie były luźne. Jednocześnie nie za mocno, aby nie uszkodzić rury. Rys.15 Kolejność czynności przy montażu rur próżniowych 16

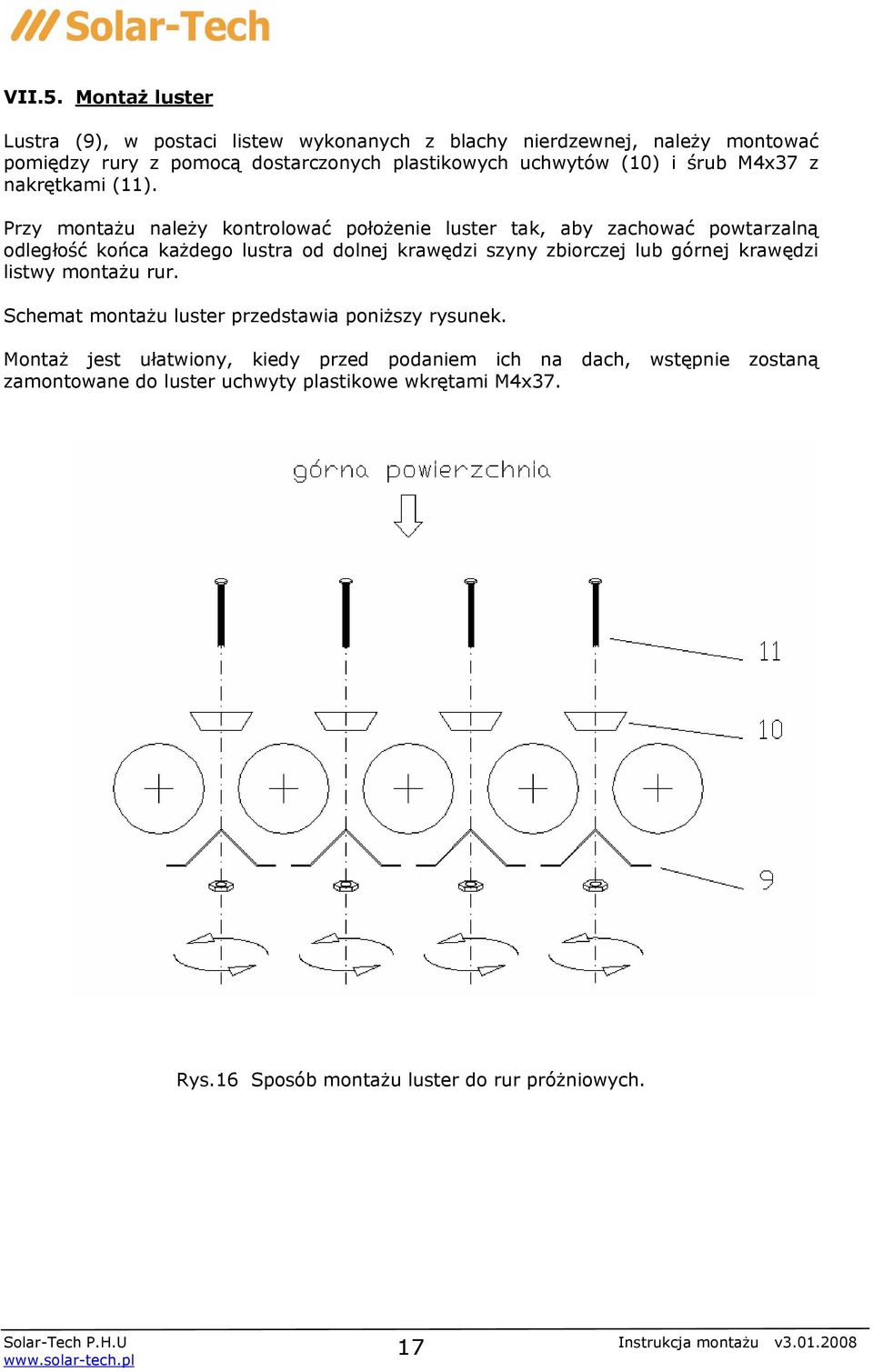

17 VII.5. Montaż luster Lustra (9), w postaci listew wykonanych z blachy nierdzewnej, należy montować pomiędzy rury z pomocą dostarczonych plastikowych uchwytów (10) i śrub M4x37 z nakrętkami (11). Przy montażu należy kontrolować położenie luster tak, aby zachować powtarzalną odległość końca każdego lustra od dolnej krawędzi szyny zbiorczej lub górnej krawędzi listwy montażu rur. Schemat montażu luster przedstawia poniższy rysunek. Montaż jest ułatwiony, kiedy przed podaniem ich na dach, wstępnie zostaną zamontowane do luster uchwyty plastikowe wkrętami M4x37. Rys.16 Sposób montażu luster do rur próżniowych. 17

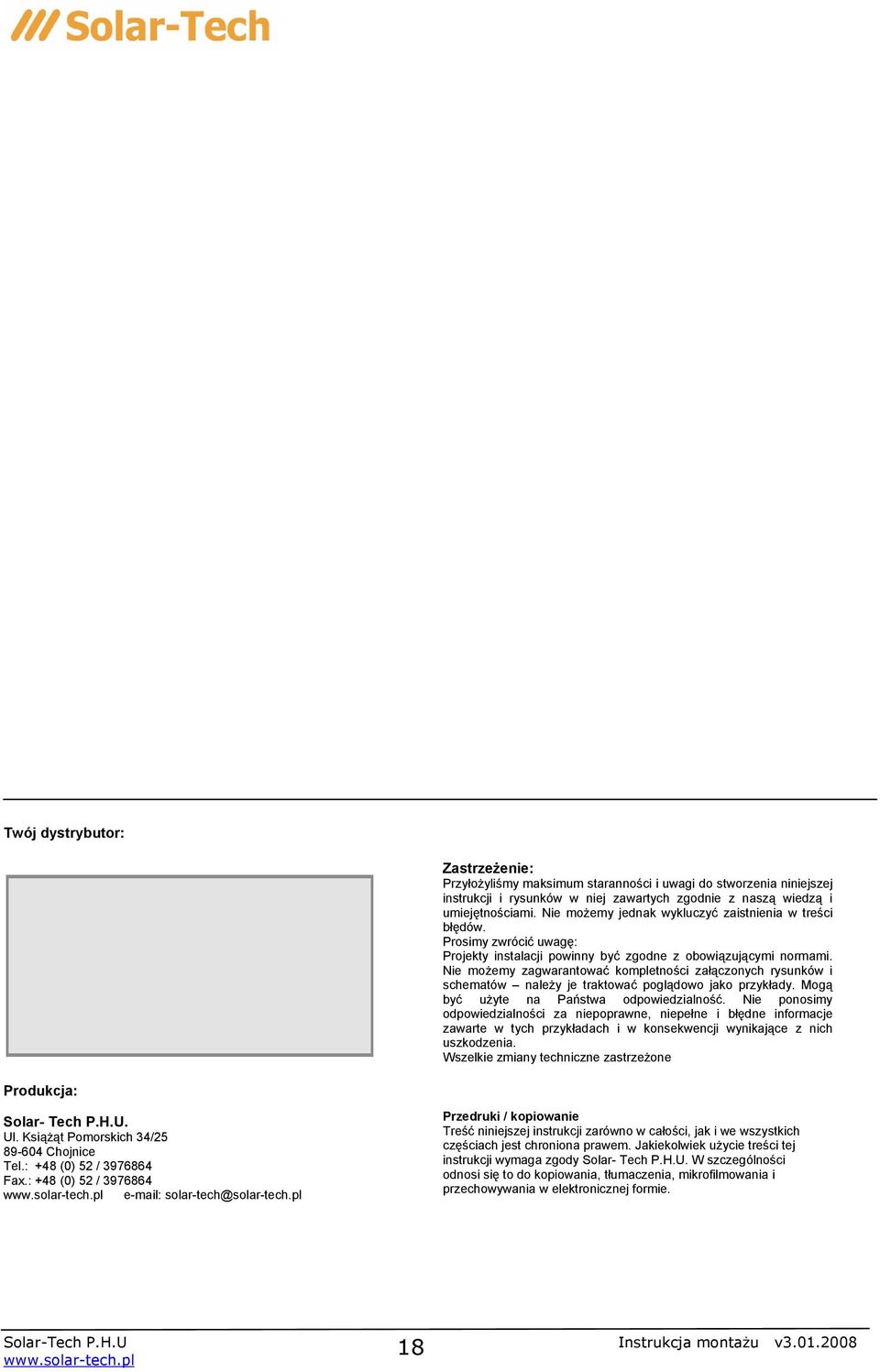

18 Twój dystrybutor: Zastrzeżenie: Przyłożyliśmy maksimum staranności i uwagi do stworzenia niniejszej instrukcji i rysunków w niej zawartych zgodnie z naszą wiedzą i umiejętnościami. Nie możemy jednak wykluczyć zaistnienia w treści błędów. Prosimy zwrócić uwagę: Projekty instalacji powinny być zgodne z obowiązującymi normami. Nie możemy zagwarantować kompletności załączonych rysunków i schematów należy je traktować poglądowo jako przykłady. Mogą być użyte na Państwa odpowiedzialność. Nie ponosimy odpowiedzialności za niepoprawne, niepełne i błędne informacje zawarte w tych przykładach i w konsekwencji wynikające z nich uszkodzenia. Wszelkie zmiany techniczne zastrzeżone Produkcja: Solar- Tech P.H.U. Ul. Książąt Pomorskich 34/ Chojnice Tel.: +48 (0) 52 / Fax.: +48 (0) 52 / solar-tech@solar-tech.pl Przedruki / kopiowanie Treść niniejszej instrukcji zarówno w całości, jak i we wszystkich częściach jest chroniona prawem. Jakiekolwiek użycie treści tej instrukcji wymaga zgody Solar- Tech P.H.U. W szczególności odnosi się to do kopiowania, tłumaczenia, mikrofilmowania i przechowywania w elektronicznej formie. 18
