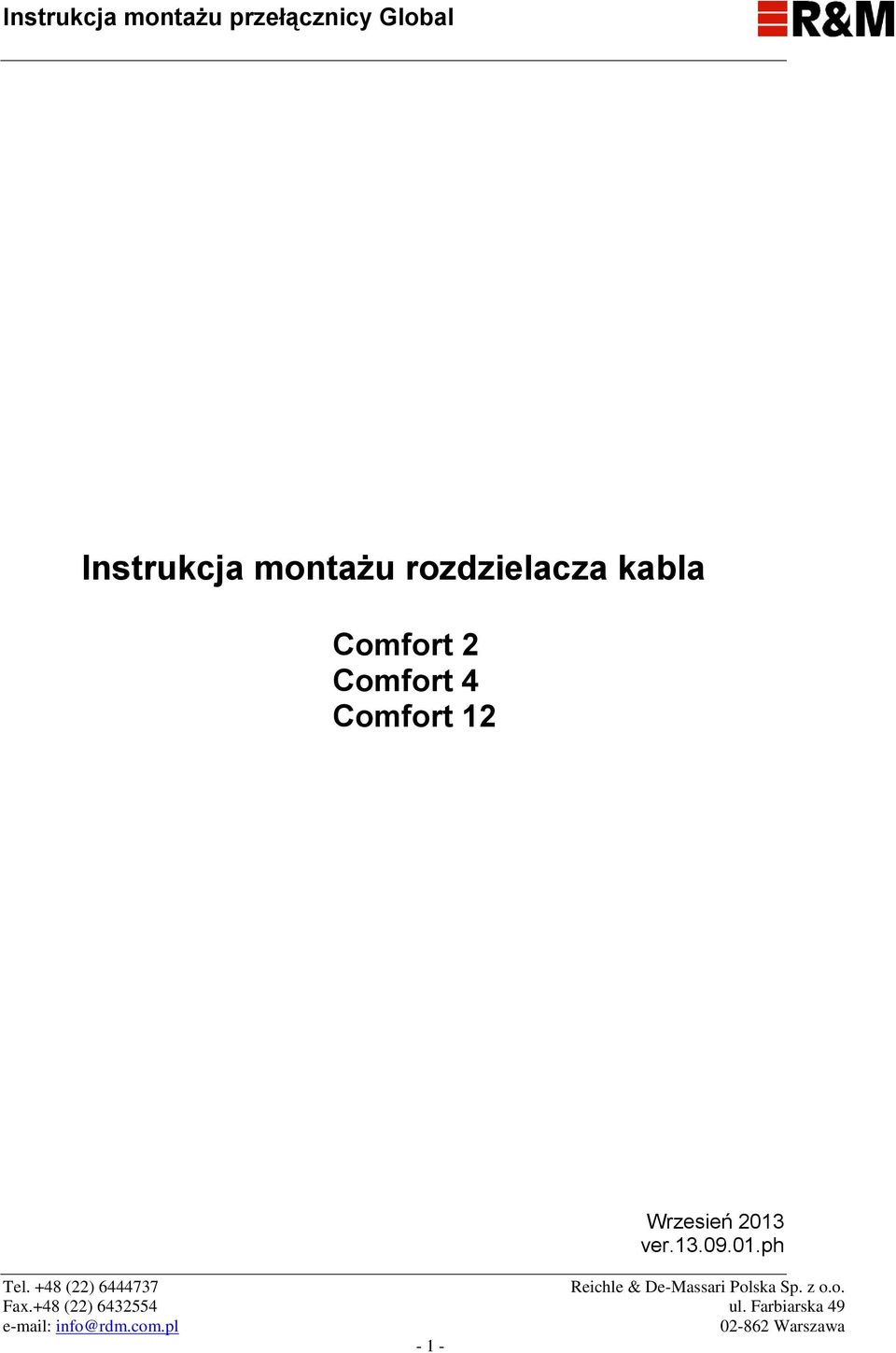

1 Instrukcja montażu rozdzielacza kabla Comfort 2 Comfort 4 Comfort 12 Wrzesień 2013 ver ph - 1 -

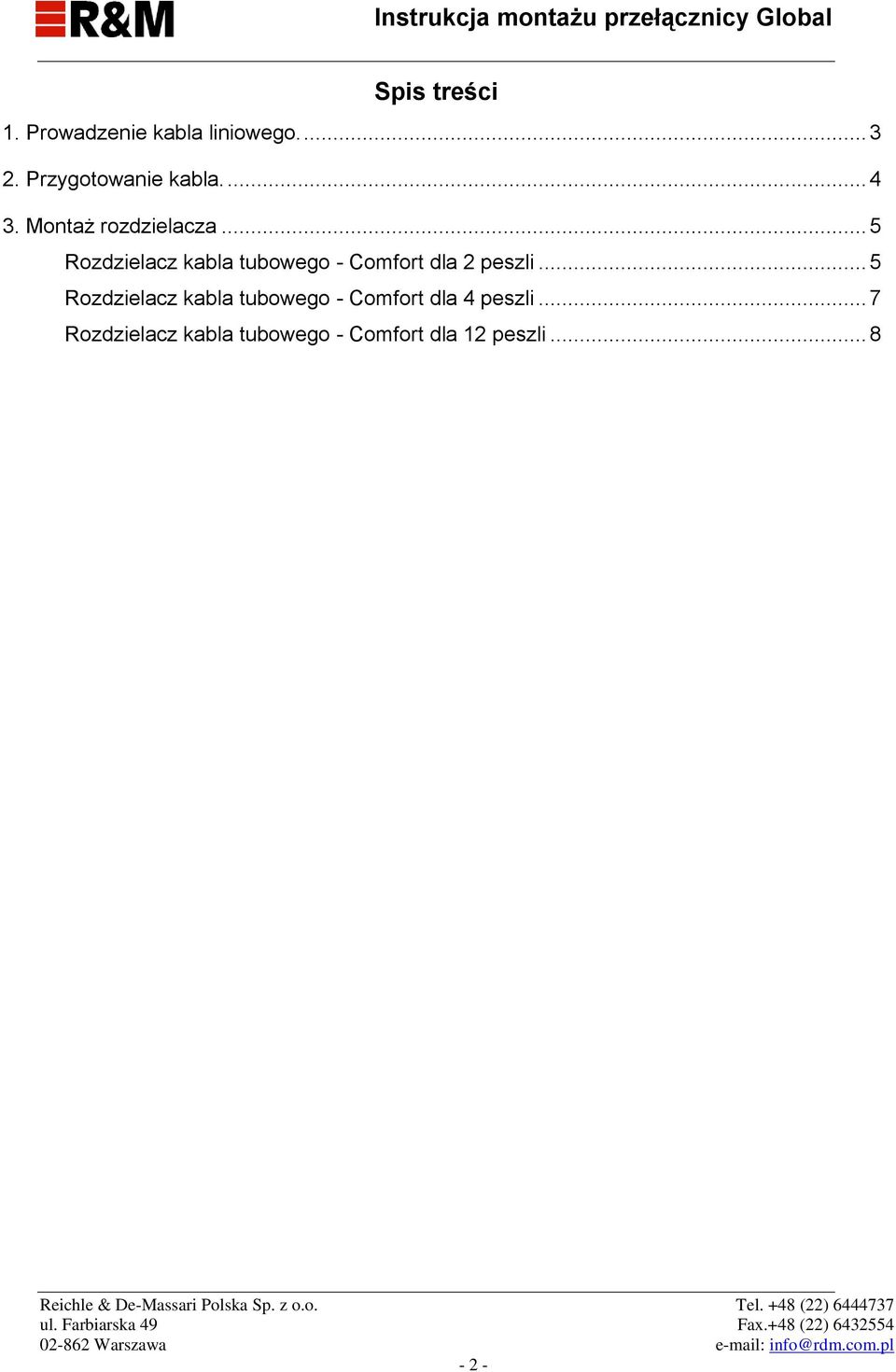

2 Spis treści 1. Prowadzenie kabla liniowego Przygotowanie kabla Montaż rozdzielacza... 5 Rozdzielacz kabla tubowego - Comfort dla 2 peszli... 5 Rozdzielacz kabla tubowego - Comfort dla 4 peszli... 7 Rozdzielacz kabla tubowego - Comfort dla 12 peszli... 8 ul. Farbiarska 49 Fax.+48 (22)

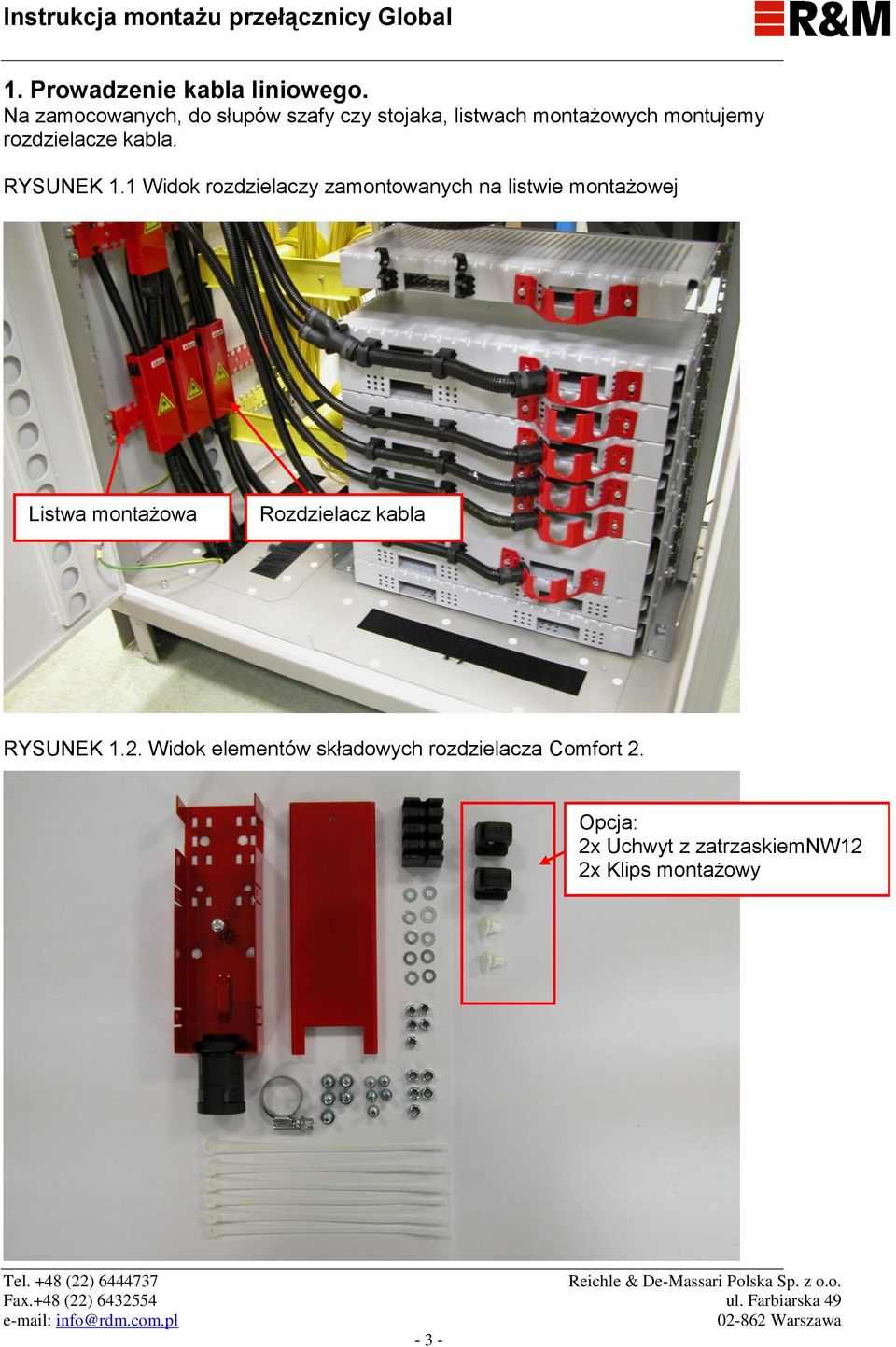

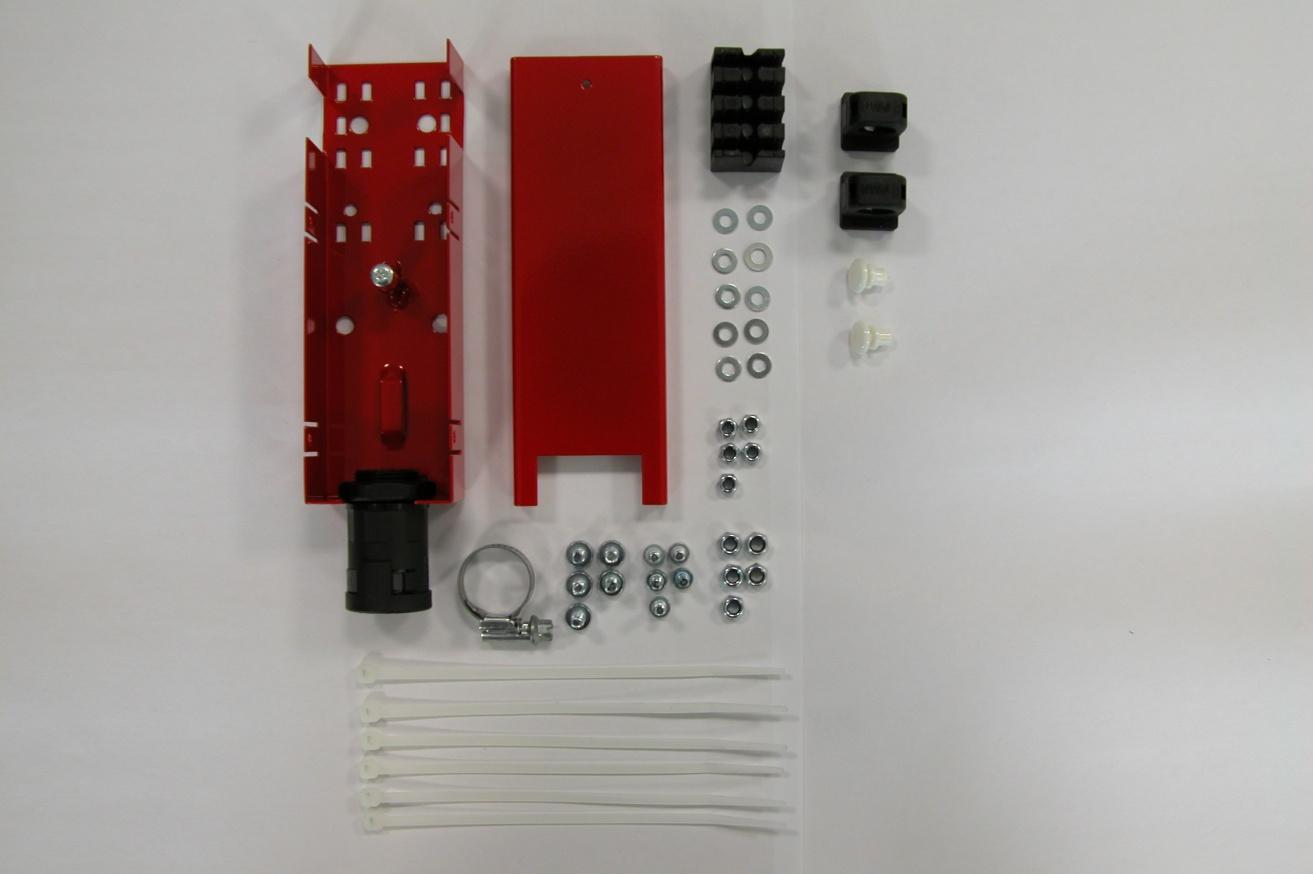

3 1. Prowadzenie kabla liniowego. Na zamocowanych, do słupów szafy czy stojaka, listwach montażowych montujemy rozdzielacze kabla. RYSUNEK 1.1 Widok rozdzielaczy zamontowanych na listwie montażowej Listwa montażowa Rozdzielacz kabla RYSUNEK 1.2. Widok elementów składowych rozdzielacza Comfort 2. Opcja: 2x Uchwyt z zatrzaskiemnw12 2x Klips montażowy - 3 -

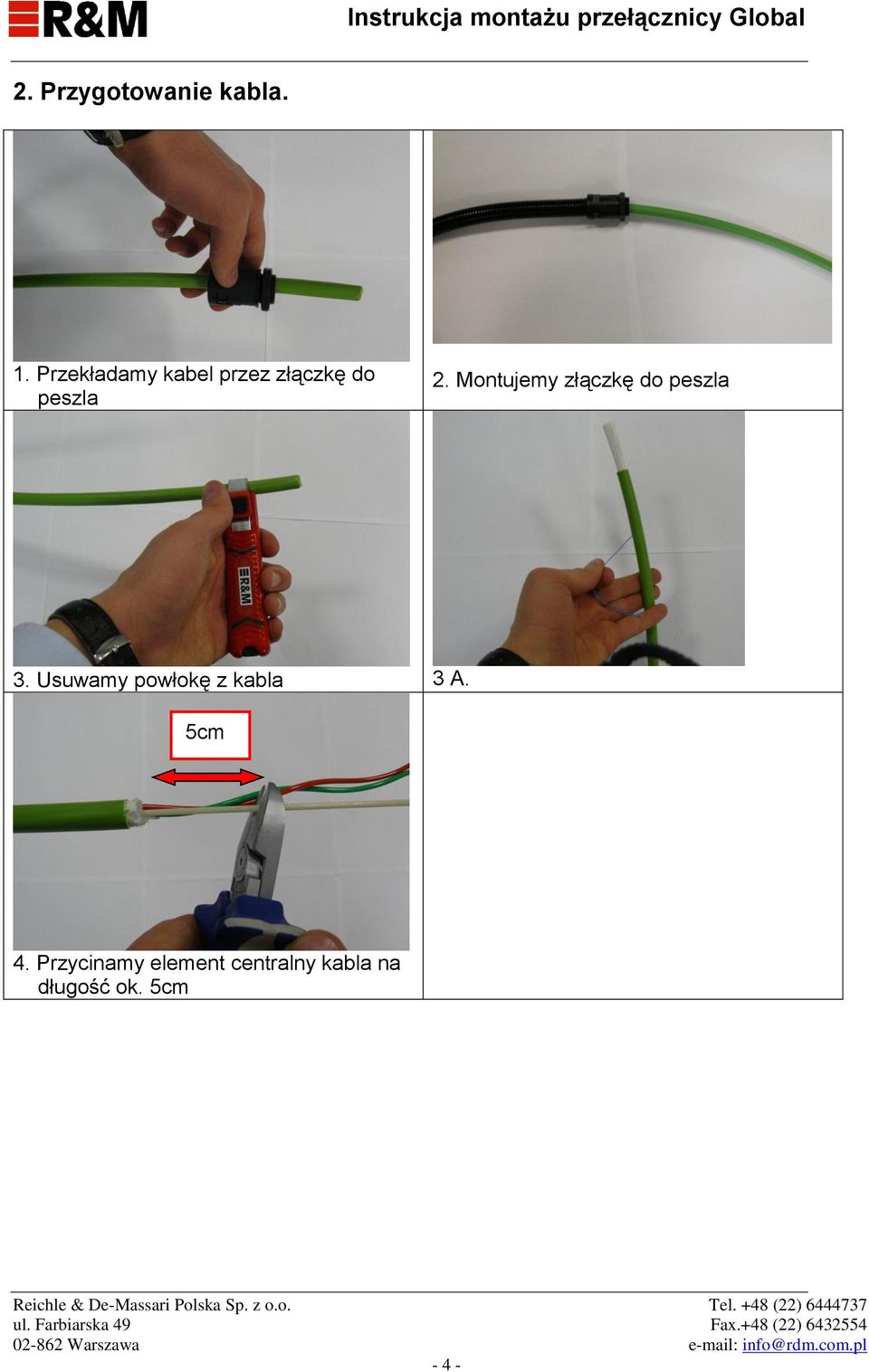

4 2. Przygotowanie kabla. 1. Przekładamy kabel przez złączkę do peszla 2. Montujemy złączkę do peszla 3. Usuwamy powłokę z kabla 3 A. 5cm 4. Przycinamy element centralny kabla na długość ok. 5cm ul. Farbiarska 49 Fax.+48 (22)

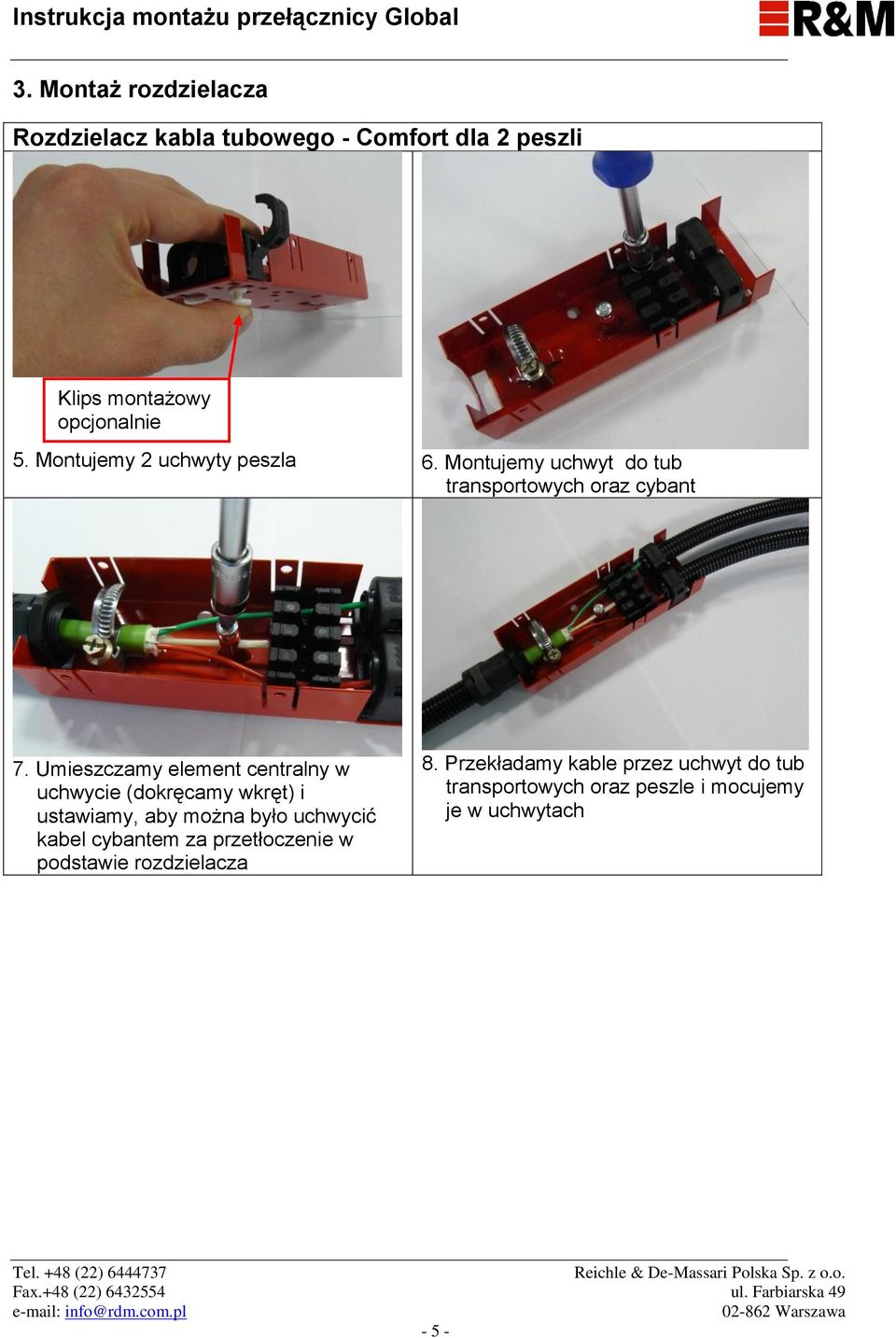

5 3. Montaż rozdzielacza Rozdzielacz kabla tubowego - Comfort dla 2 peszli Klips montażowy opcjonalnie 5. Montujemy 2 uchwyty peszla 6. Montujemy uchwyt do tub transportowych oraz cybant 7. Umieszczamy element centralny w uchwycie (dokręcamy wkręt) i ustawiamy, aby można było uchwycić kabel cybantem za przetłoczenie w podstawie rozdzielacza 8. Przekładamy kable przez uchwyt do tub transportowych oraz peszle i mocujemy je w uchwytach - 5 -

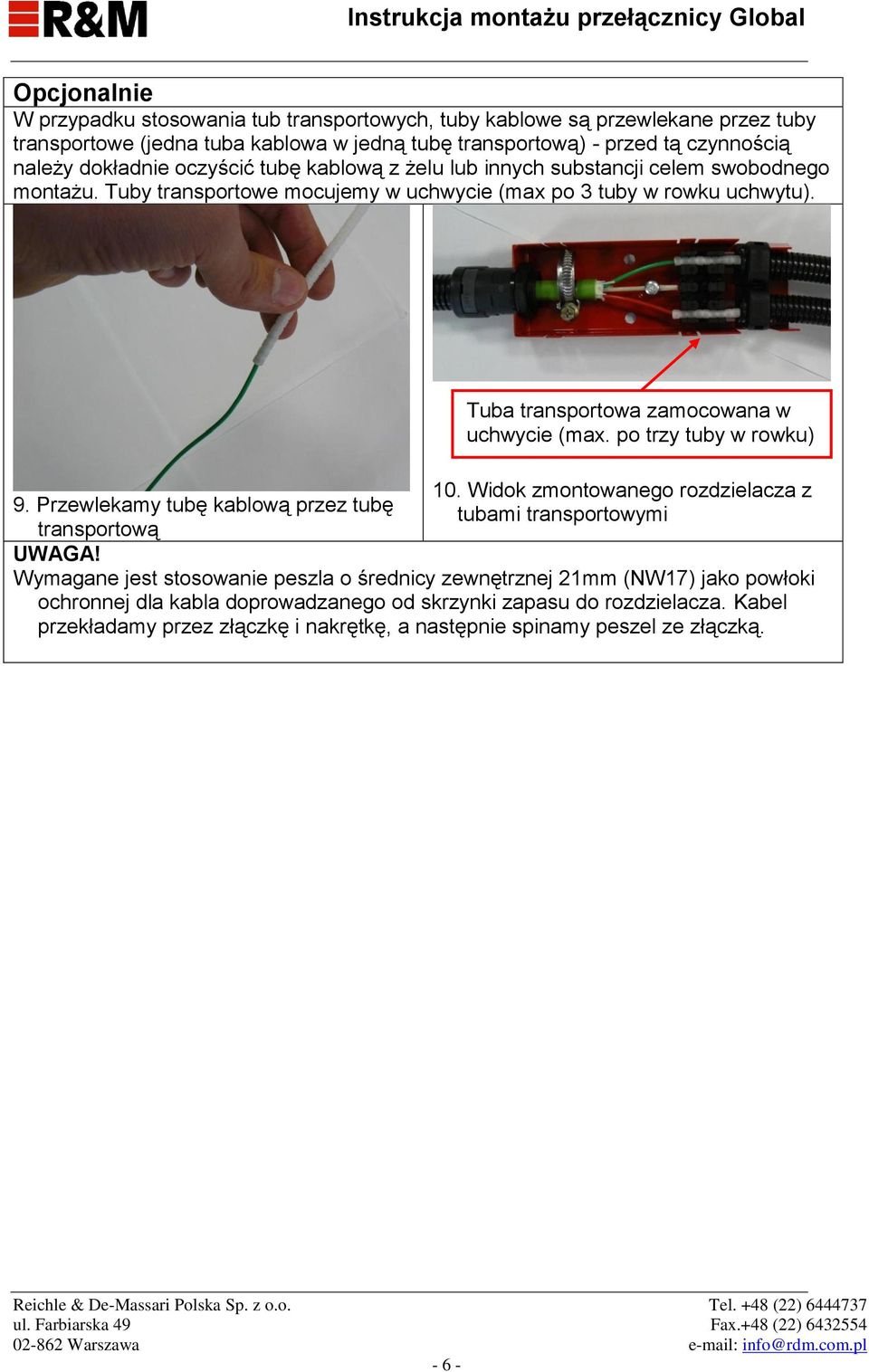

6 Opcjonalnie W przypadku stosowania tub transportowych, tuby kablowe są przewlekane przez tuby transportowe (jedna tuba kablowa w jedną tubę transportową) - przed tą czynnością należy dokładnie oczyścić tubę kablową z żelu lub innych substancji celem swobodnego montażu. Tuby transportowe mocujemy w uchwycie (max po 3 tuby w rowku uchwytu). Tuba transportowa zamocowana w uchwycie (max. po trzy tuby w rowku) 10. Widok zmontowanego rozdzielacza z 9. Przewlekamy tubę kablową przez tubę tubami transportowymi transportową UWAGA! Wymagane jest stosowanie peszla o średnicy zewnętrznej 21mm (NW17) jako powłoki ochronnej dla kabla doprowadzanego od skrzynki zapasu do rozdzielacza. Kabel przekładamy przez złączkę i nakrętkę, a następnie spinamy peszel ze złączką. ul. Farbiarska 49 Fax.+48 (22)

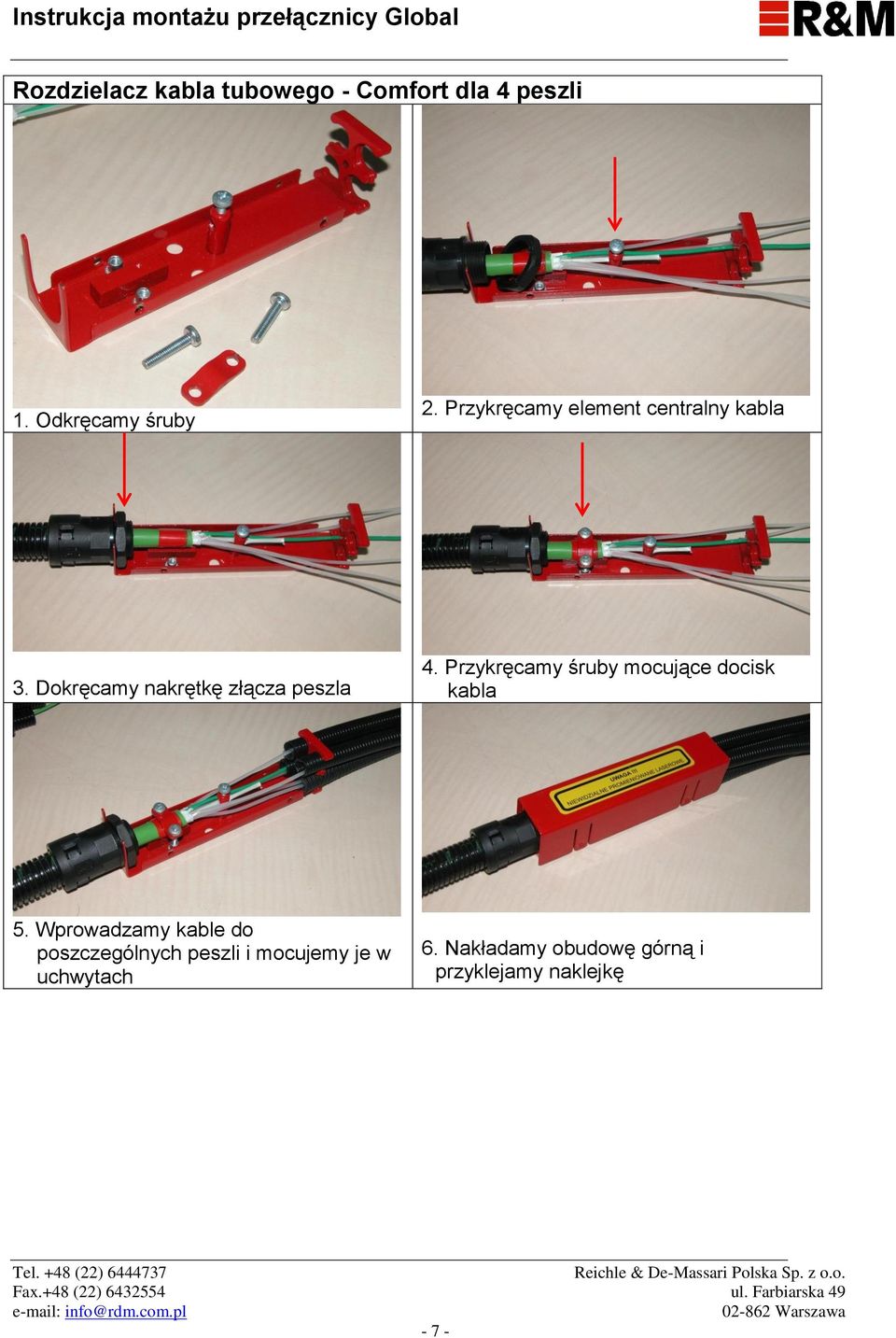

7 Rozdzielacz kabla tubowego - Comfort dla 4 peszli 1. Odkręcamy śruby 2. Przykręcamy element centralny kabla 3. Dokręcamy nakrętkę złącza peszla 4. Przykręcamy śruby mocujące docisk kabla 5. Wprowadzamy kable do poszczególnych peszli i mocujemy je w uchwytach 6. Nakładamy obudowę górną i przyklejamy naklejkę - 7 -

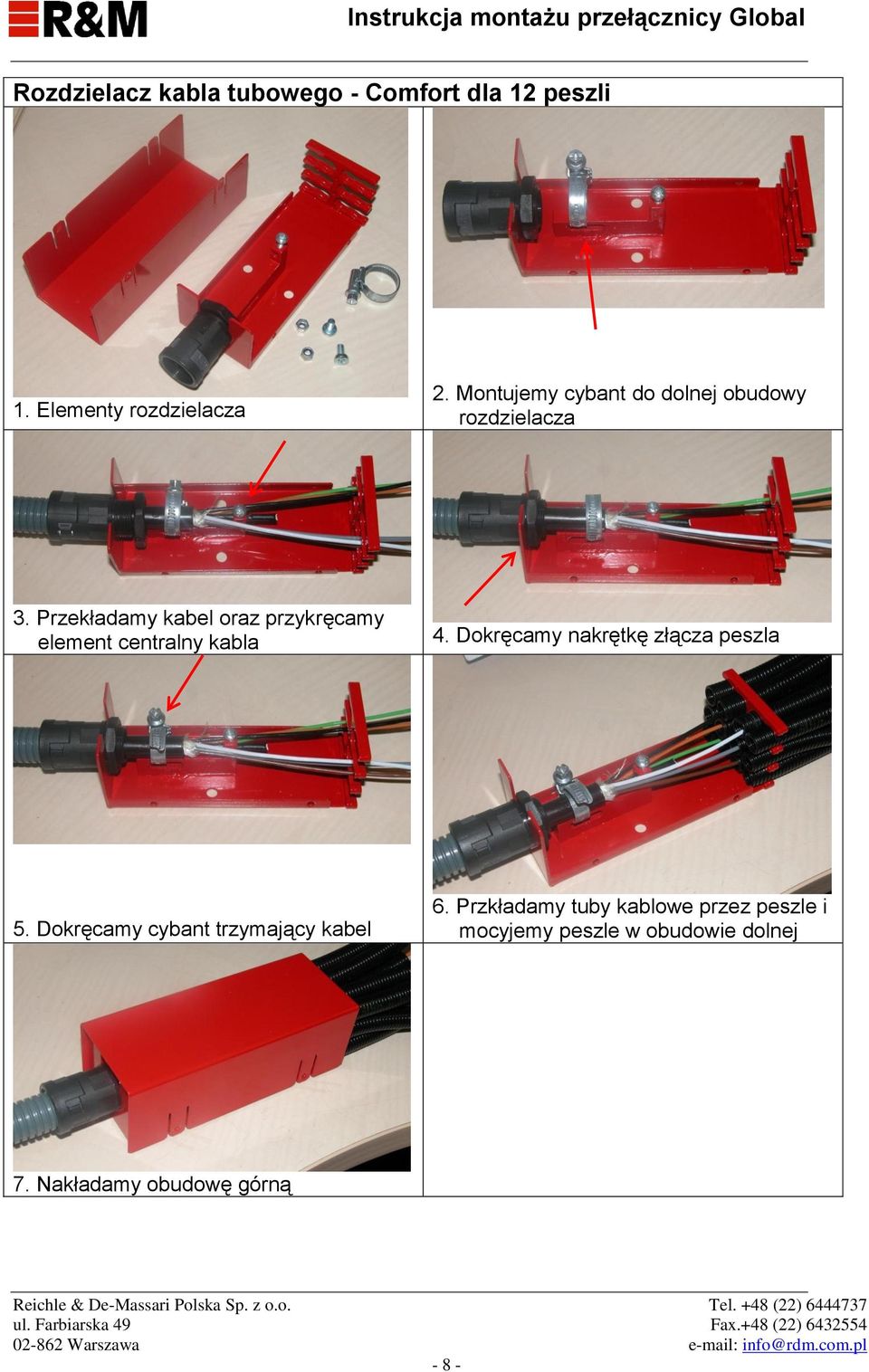

8 Rozdzielacz kabla tubowego - Comfort dla 12 peszli 1. Elementy rozdzielacza 2. Montujemy cybant do dolnej obudowy rozdzielacza 3. Przekładamy kabel oraz przykręcamy element centralny kabla 4. Dokręcamy nakrętkę złącza peszla 5. Dokręcamy cybant trzymający kabel 6. Przkładamy tuby kablowe przez peszle i mocyjemy peszle w obudowie dolnej 7. Nakładamy obudowę górną ul. Farbiarska 49 Fax.+48 (22)

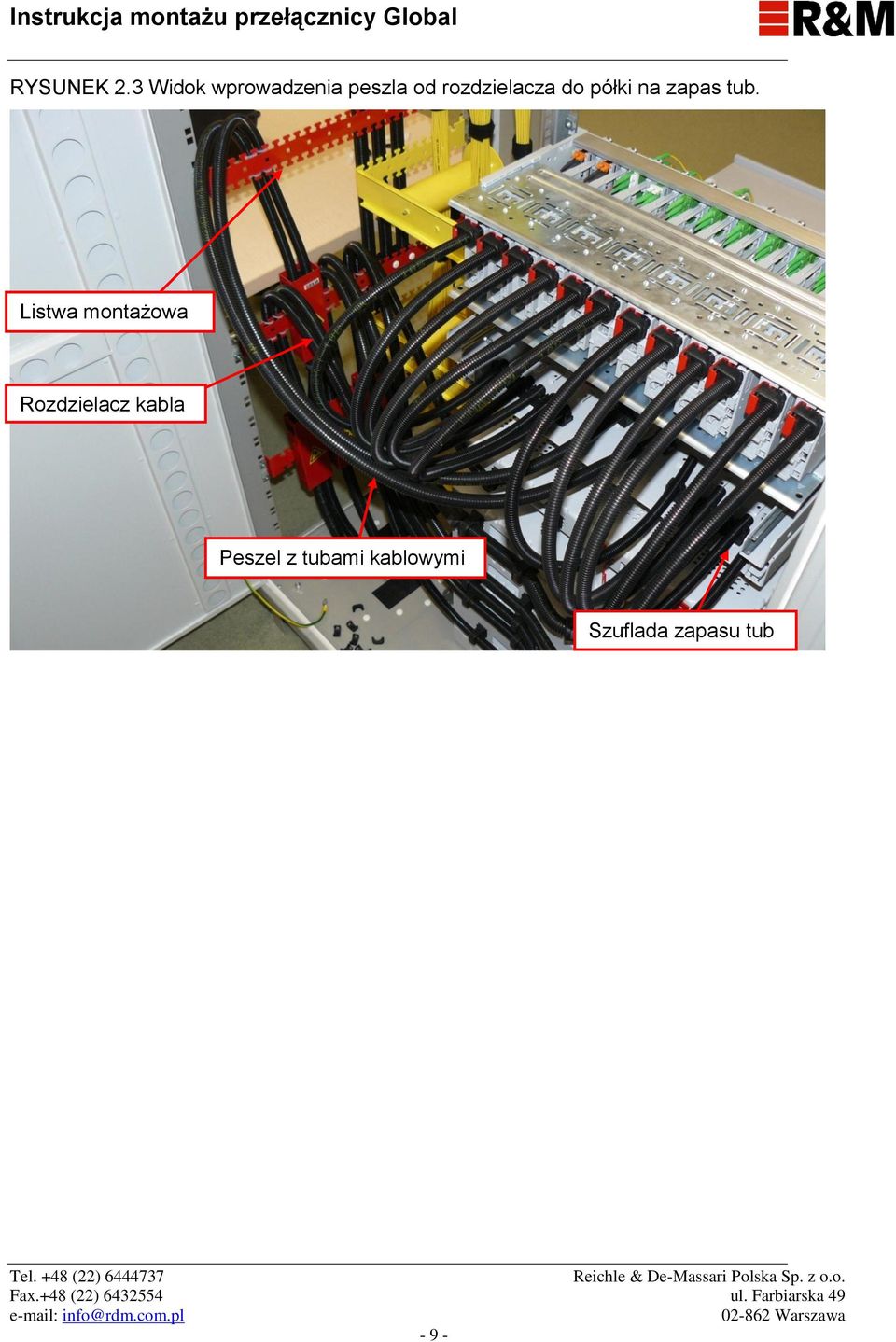

9 RYSUNEK 2.3 Widok wprowadzenia peszla od rozdzielacza do półki na zapas tub. Listwa montażowa Rozdzielacz kabla Peszel z tubami kablowymi Szuflada zapasu tub - 9 -
