1 KOLEKTOR SŁONECZNY rurowo-próżniowy z rurką HEAT-PIPE INSTRUKCJA OBSŁUGI I UŻYTKOWANIA z kartą gwarancyjną Serwis: tel. (63) , (63) biuro@stamar.konin.pl

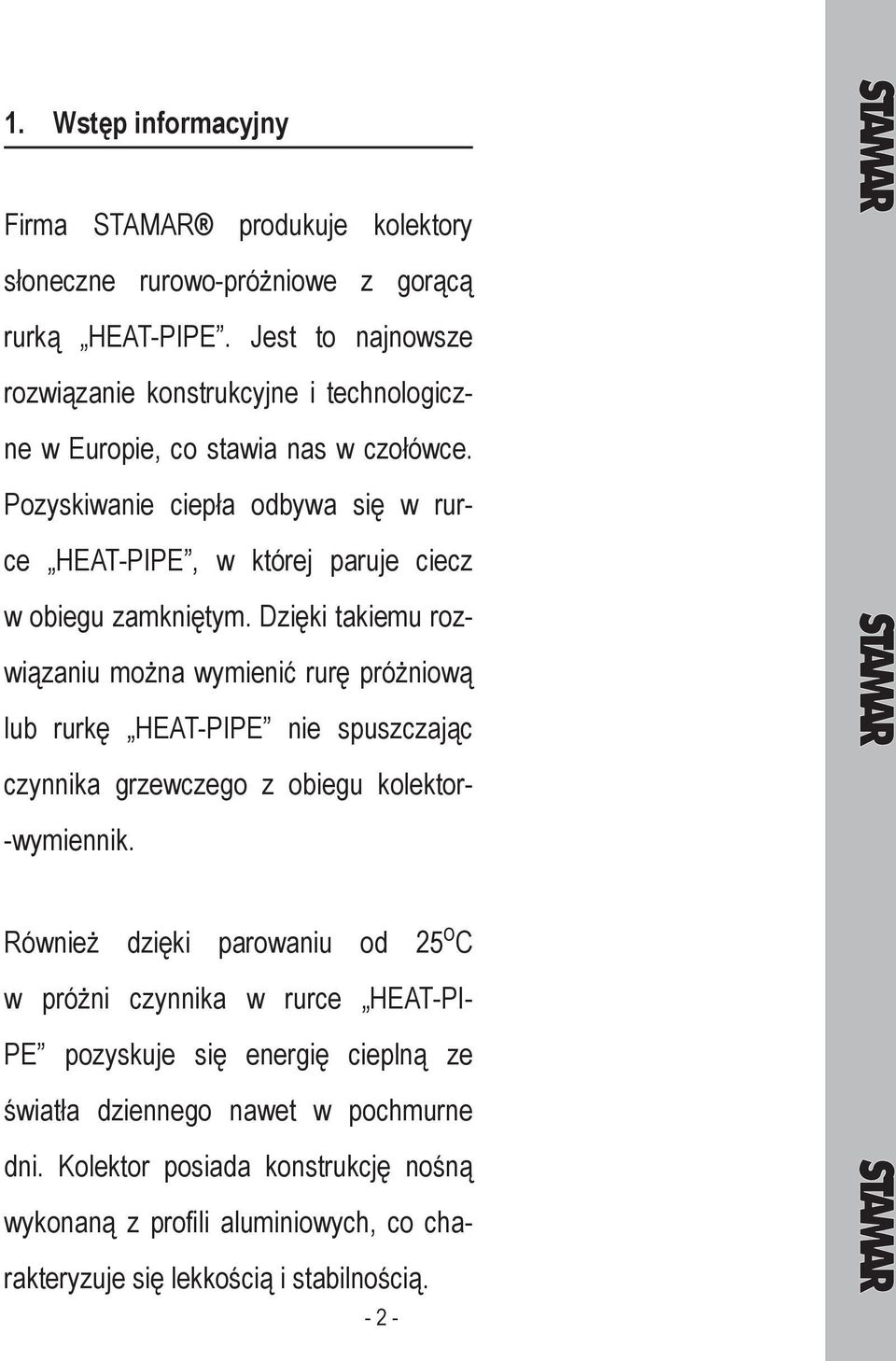

2 1. Wstęp informacyjny Firma STAMAR produkuje kolektory słoneczne rurowo-próżniowe z gorącą rurką HEAT-PIPE. Jest to najnowsze rozwiązanie konstrukcyjne i technologiczne w Europie, co stawia nas w czołówce. Pozyskiwanie ciepła odbywa się w rurce HEAT-PIPE, w której paruje ciecz w obiegu zamkniętym. Dzięki takiemu rozwiązaniu można wymienić rurę próżniową lub rurkę HEAT-PIPE nie spuszczając czynnika grzewczego z obiegu kolektor- -wymiennik. Również dzięki parowaniu od 25 o C w próżni czynnika w rurce HEAT-PI- PE pozyskuje się energię cieplną ze światła dziennego nawet w pochmurne dni. Kolektor posiada konstrukcję nośną wykonaną z profili aluminiowych, co charakteryzuje się lekkością i stabilnością

3 2. Montaż wg schematu

4 3. Dane techniczne Ciśnienie próbne kolektor-wymiennik Ciśnienie robocze Temperatura końcówki rurki HEAT-PIPE max 6 bar pow. 1,5-2,0 bar 300 o C Króćce przykończeniowe 22 Rura próżniowa 58x Rurka HEAT-PIPE 14x Zestawy mogą być łączone szeregowo lub równolegle 4. Montaż kolektora na dachu Parująca ciecz w rurce HAET-PIPE oraz biorąc okres zimowy, gdzie promienie słoneczne padaja nisko, to optymalny, najkorzystniejszy kąt pochylenia rur kolektora łącznie z dachem powinien wynosić 45 o -35 o. Aby uzyskać taki kąt nachylenia łącznie z dachem, należy skrócić nogi poz. 8 szt. 3 lub 2 oraz poz 10. W razie potrzeby należy skrócić i wywiercić nowe otwory do przymocowania. Po odpowiednim dopasowaniu profili aluminiowych do dachu należy dopasować stopy poz. 6, szt. 6. Gdy dach jest pokryty blachą lub blachodachówką. należy na łacie i w blaszce mocującej wywiercić po 2 otwory 7 i śrubami przykręcić podkładając podkładki, aby wypełnić luz pomiędzy łatą a blachodachówką. W przypadku, gdy dach jest pokryty dachówką montujemy uchwyty poddachówkowe przykręcając je śrubami, a następnie zakładamy zdjętą w tym miejscu dachówkę. 5. Montaż rur próżniowych. Po skręceniu i przymocowaniu do dachu konstrukcji kolektora należy w otwory poz. 8 powkładać opaski i lekko je ściągnąć. Następnie należy - 4 -

5 włożyć w rurę próżniową fi 58 absorber i rurkę HEAT-PIPE. Końcówkę rurki HEAT-PIPE należy posmarować pastą. W dolnej części rury należy nałożyć wkładkę gumową poz. 11. Tak przygotowaną rurę, ruchem posuwistym wkładamy w gniazdo wymiennika poz. 1, natomiast w dolnej części dokręcamy lekko opaskę, tak aby zlikwidować luz. Sposób wyjmowania rury jest analogiczny w postępowaniu odwrotnym. 6. Instalacja solarna Instalacja solarna powinna być wykonana z rur i kształtek miedzianych lub stalowych. Rury miedziane powinny być lutowane lutem twardym lub zaciskane praską. Ze względu na panującą tam wysoką temperaturę kształtki i otulina muszą spełniać odpowiednie parametry. Instalacja solarna powinna być zalana płynem niezamarzającym i posiadać naczynie wyrównawcze wzbiorcze, zawór bezpieczeństwa do 6 bar i odpowietrzniki. Instalacja musi być montowana w układzie zamkniętym

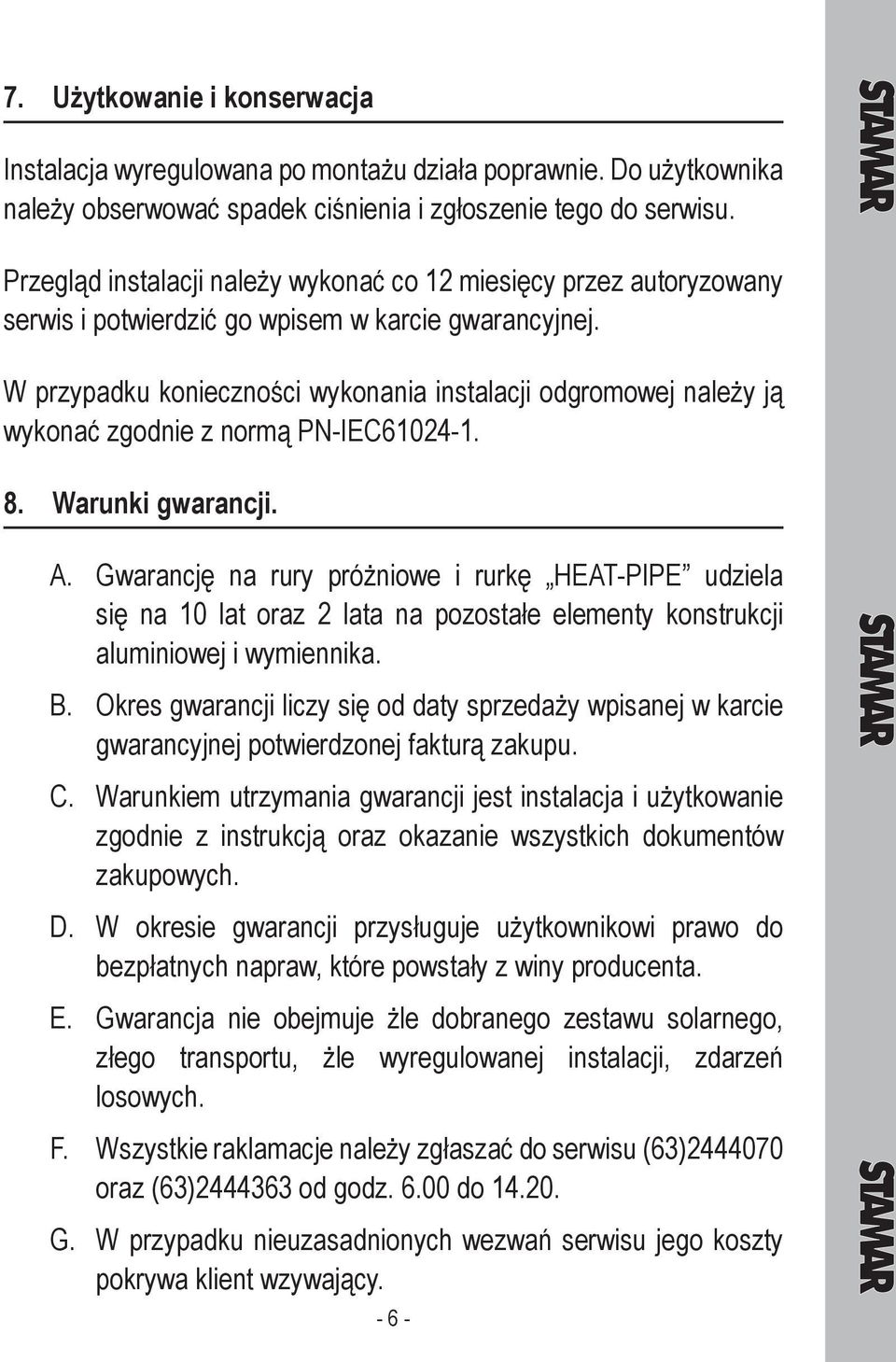

6 7. Użytkowanie i konserwacja Instalacja wyregulowana po montażu działa poprawnie. Do użytkownika należy obserwować spadek ciśnienia i zgłoszenie tego do serwisu. Przegląd instalacji należy wykonać co 12 miesięcy przez autoryzowany serwis i potwierdzić go wpisem w karcie gwarancyjnej. W przypadku konieczności wykonania instalacji odgromowej należy ją wykonać zgodnie z normą PN-IEC Warunki gwarancji. A. Gwarancję na rury próżniowe i rurkę HEAT-PIPE udziela się na 10 lat oraz 2 lata na pozostałe elementy konstrukcji aluminiowej i wymiennika. B. Okres gwarancji liczy się od daty sprzedaży wpisanej w karcie gwarancyjnej potwierdzonej fakturą zakupu. C. Warunkiem utrzymania gwarancji jest instalacja i użytkowanie zgodnie z instrukcją oraz okazanie wszystkich dokumentów zakupowych. D. W okresie gwarancji przysługuje użytkownikowi prawo do bezpłatnych napraw, które powstały z winy producenta. E. Gwarancja nie obejmuje żle dobranego zestawu solarnego, złego transportu, żle wyregulowanej instalacji, zdarzeń losowych. F. Wszystkie raklamacje należy zgłaszać do serwisu (63) oraz (63) od godz do G. W przypadku nieuzasadnionych wezwań serwisu jego koszty pokrywa klient wzywający

7 - 7 -
