1 HARMONOGRAMOWANIE OPERACYJNE Z OGRANICZENIAMI W IFS APPLICATIONS

2 Cele sterowania produkcją Dostosowanie asortymentu i tempa produkcji do spływających na bieżąco zamówień Dostarczanie produktu finalnego o wysokiej jakości, w określonym czasie i określonej ilości Zmniejszanie kosztów wytwarzania i magazynowania przez pełniejsze wykorzystanie zasobów produkcyjnych Skracanie cykli produkcyjnych Spadek zapasów

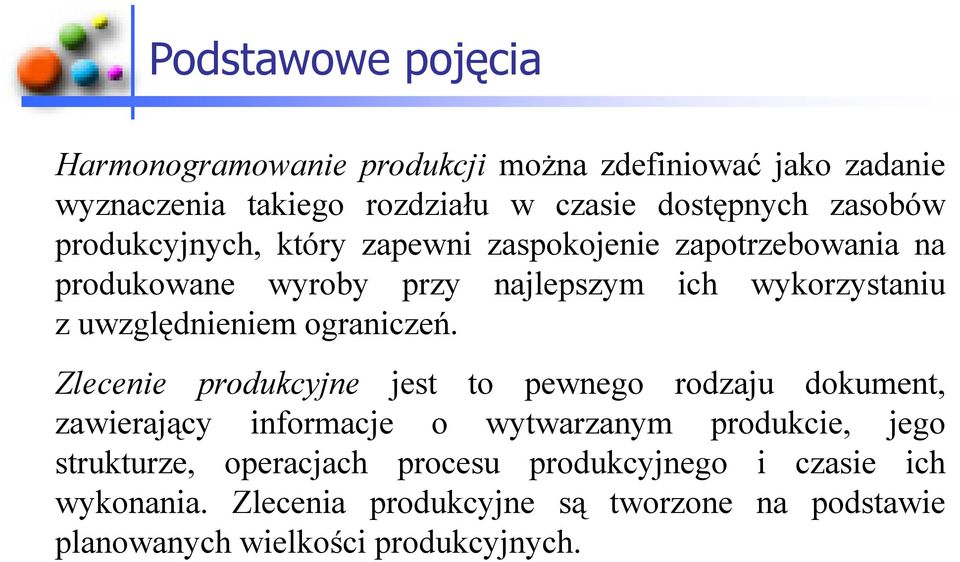

3 Podstawowe pojęcia Harmonogramowanie produkcji można zdefiniować jako zadanie wyznaczenia takiego rozdziału w czasie dostępnych zasobów produkcyjnych, który zapewni zaspokojenie zapotrzebowania na produkowane wyroby przy najlepszym ich wykorzystaniu zuwzględnieniem ograniczeń. Zlecenie produkcyjne jest to pewnego rodzaju dokument, zawierający informacje o wytwarzanym produkcie, jego strukturze, operacjach procesu produkcyjnego i czasie ich wykonania. Zlecenia produkcyjne są tworzone na podstawie planowanych wielkości produkcyjnych.

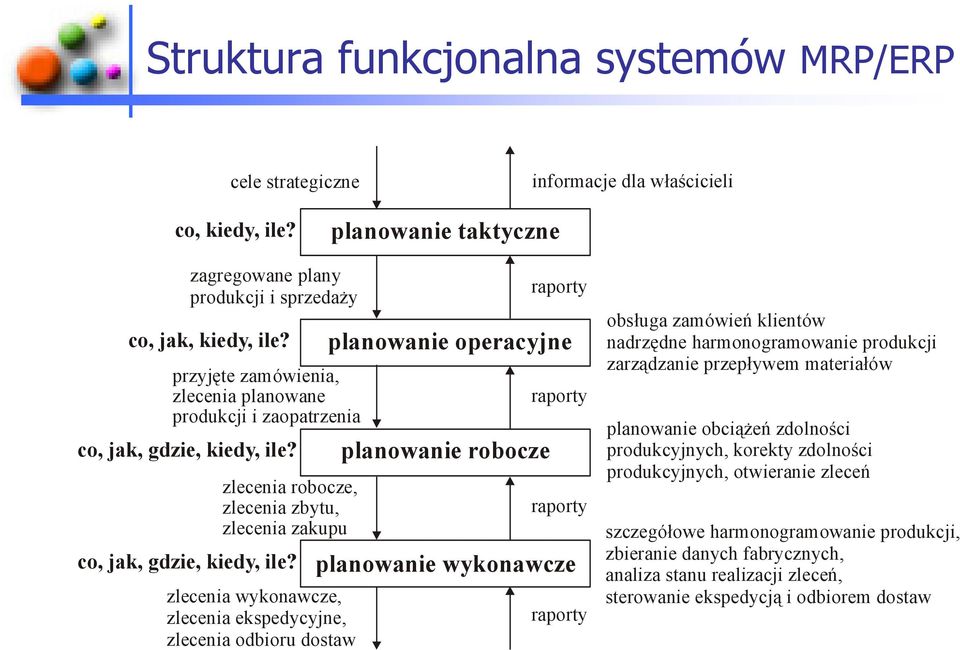

4 Struktura funkcjonalna systemów MRP/ERP cele strategiczne informacje dla właścicieli co, kiedy, ile? planowanie taktyczne zagregowane plany produkcji i sprzedaży co, jak, kiedy, ile? przyjęte zamówienia, zlecenia planowane produkcji i zaopatrzenia co, jak, gdzie, kiedy, ile? zlecenia robocze, zlecenia zbytu, zlecenia zakupu co, jak, gdzie, kiedy, ile? zlecenia wykonawcze, zlecenia ekspedycyjne, zlecenia odbioru dostaw planowanie operacyjne planowanie robocze raporty raporty raporty planowanie wykonawcze raporty obsługa zamówień klientów nadrzędne harmonogramowanie produkcji zarządzanie przepływem materiałów planowanie obciążeń zdolności produkcyjnych, korekty zdolności produkcyjnych, otwieranie zleceń szczegółowe harmonogramowanie produkcji, zbieranie danych fabrycznych, analiza stanu realizacji zleceń, sterowanie ekspedycją i odbiorem dostaw

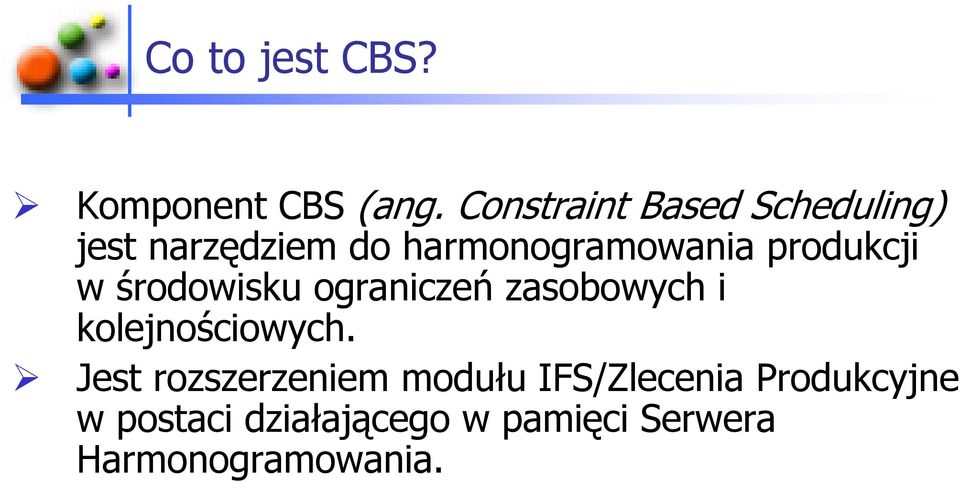

5 Co to jest CBS? Komponent CBS (ang. Constraint Based Scheduling) jest narzędziem do harmonogramowania produkcji w środowisku ograniczeń zasobowych i kolejnościowych. Jest rozszerzeniem modułu IFS/Zlecenia Produkcyjne w postaci działającego w pamięci Serwera Harmonogramowania.

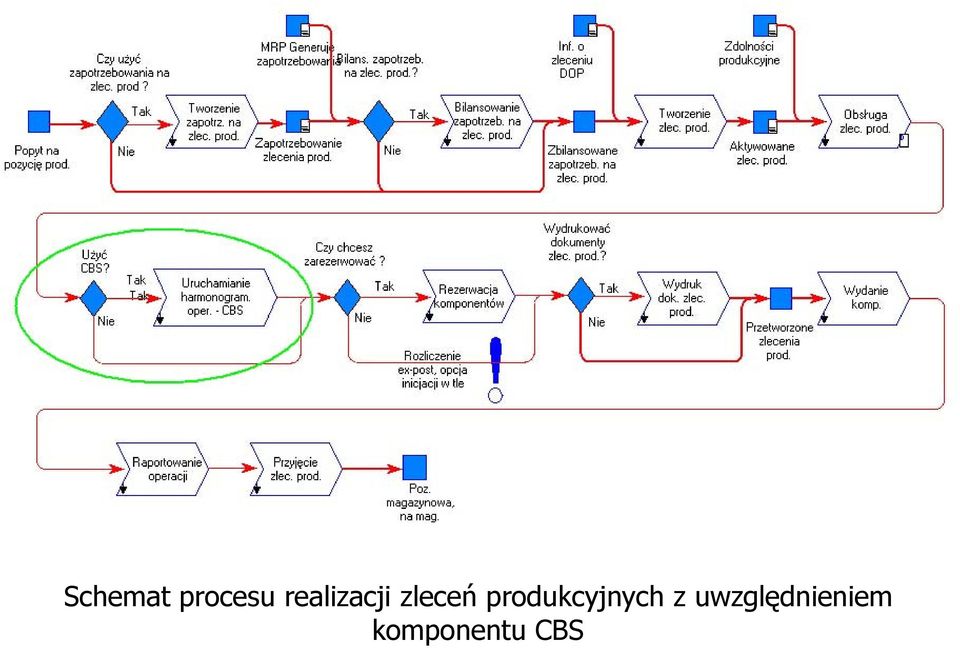

6 Schemat procesu realizacji zleceń produkcyjnych z uwzględnieniem komponentu CBS

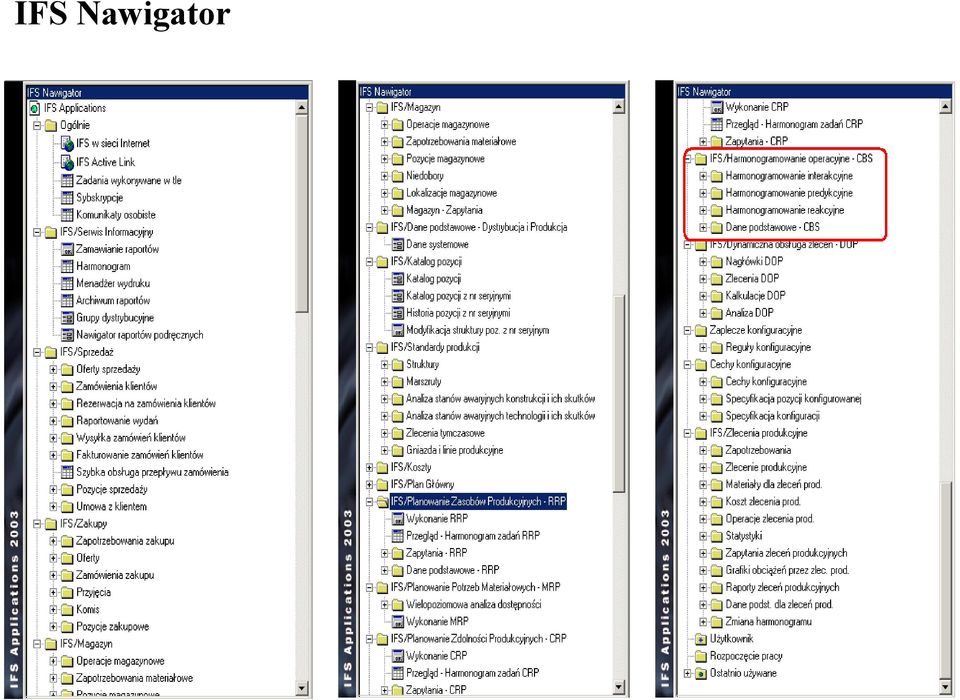

7 IFS Nawigator

8 W komponencie CBS istnieją trzy typy harmonogramowania: - interakcyjny: osobista reakcja operatora w proces harmonogramowania - wyprzedzający (predykcyjny): automatyczna optymalizacja harmonogramu bazująca na bieżącej sytuacji - reagujący (reakcyjny): uzupełnienie harmonogramu w oparciu o przerwy dla zasobu

9 Chcąc wygenerować harmonogram za pomocą komponentu CBS należy najpierw zaimplementować odpowiednie dane systemu produkcyjnego: - pozycje magazynowe - strukturę produktową - gniazda produkcyjne - marszruty technologiczne - zlecenia produkcyjne

10 Przykład Maszyny Marszruty technologiczne Czasy wykonywania operacji (w godz.)

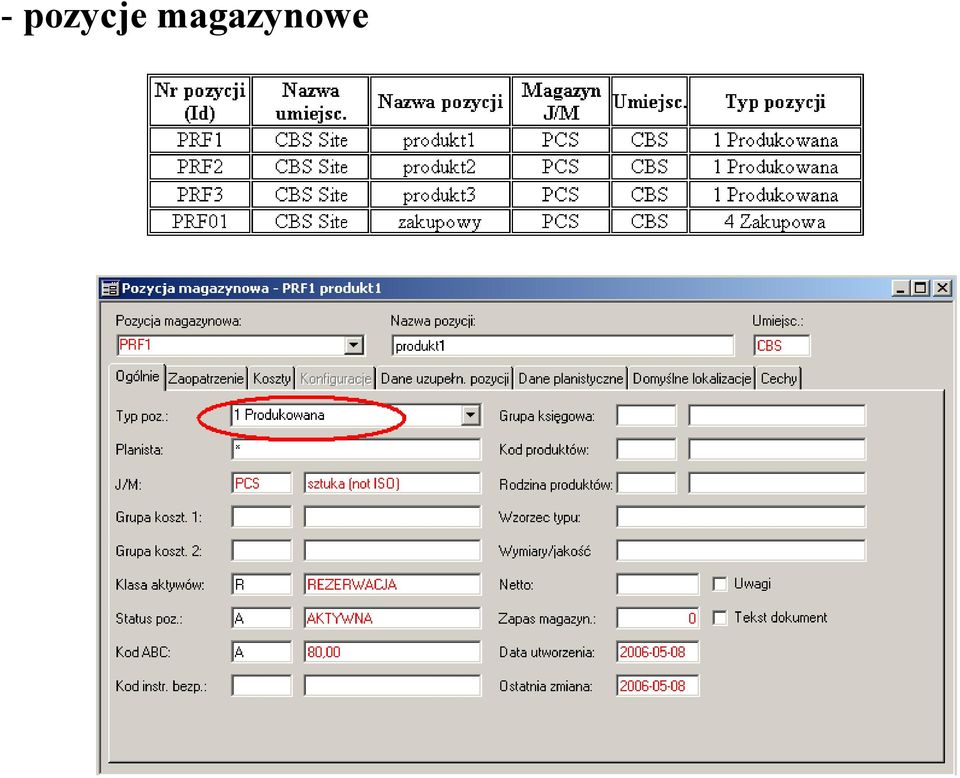

11 - pozycje magazynowe

12 - struktura produktowa

13 - gniazda produkcyjne

14 - marszruty technologiczne

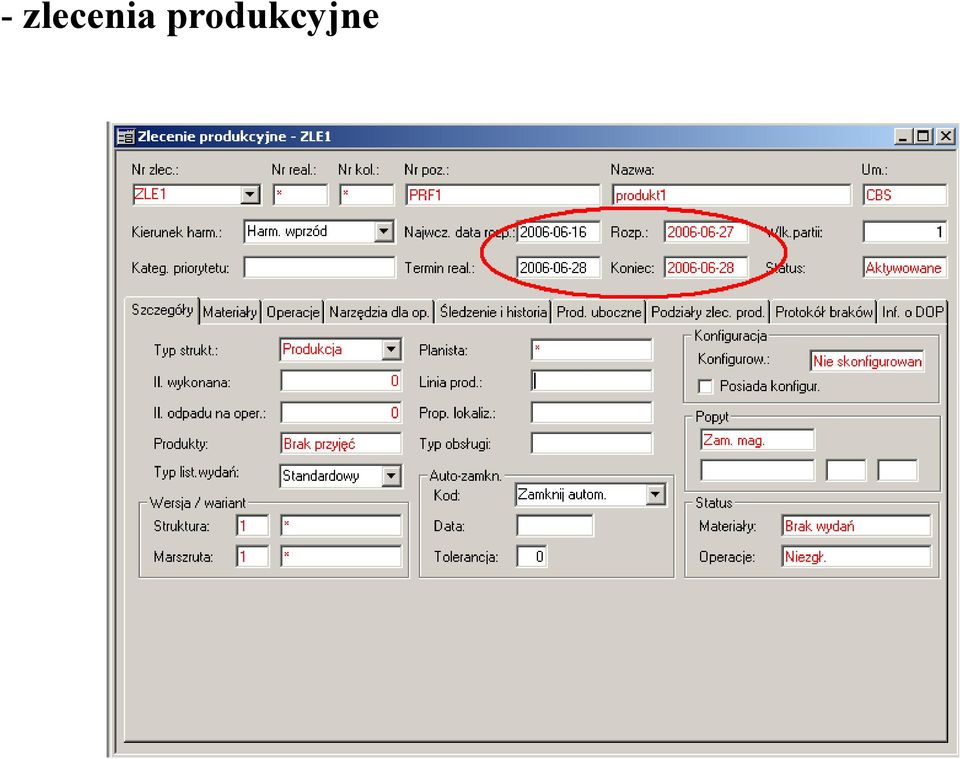

15 - zlecenia produkcyjne

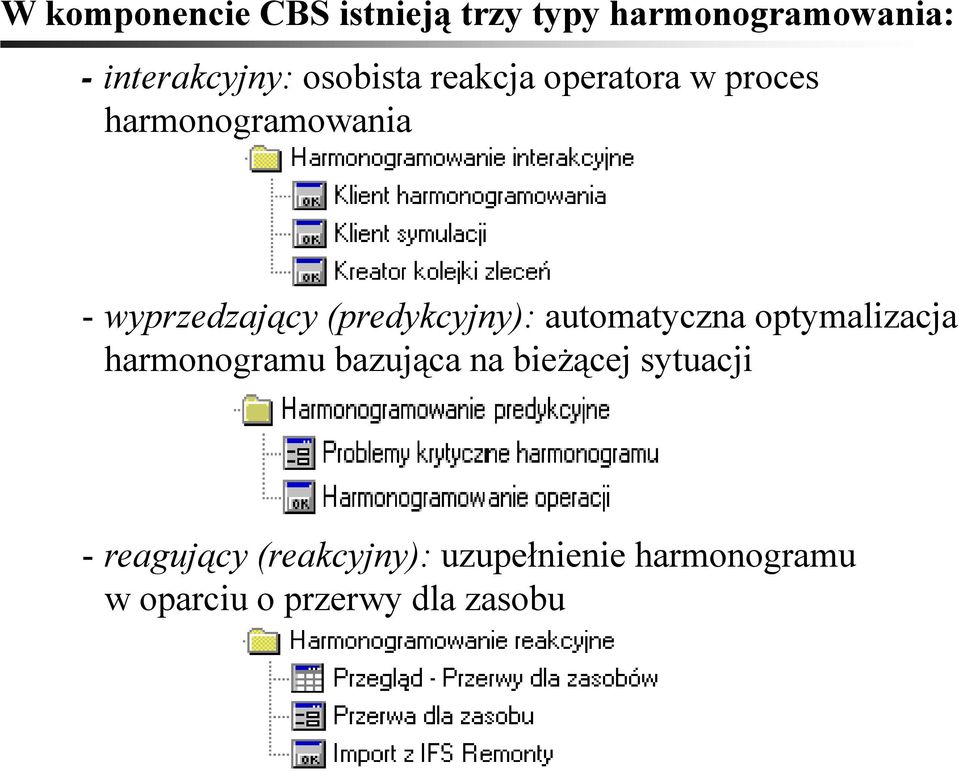

16 W komponencie CBS istnieją trzy typy harmonogramowania: - interakcyjny: osobista reakcja operatora w proces harmonogramowania - wyprzedzający (predykcyjny): automatyczna optymalizacja harmonogramu bazująca na bieżącej sytuacji - reagujący (reakcyjny): uzupełnienie harmonogramu w oparciu o przerwy dla zasobu

17 Ekran interakcyjnego trybu harmonogramowania Lewy panel Prawy panel

18 Ekran interakcyjnego trybu harmonogramowania

19 Wykresy Gantta uzyskane na podstawie zaimplementowanego przykładu

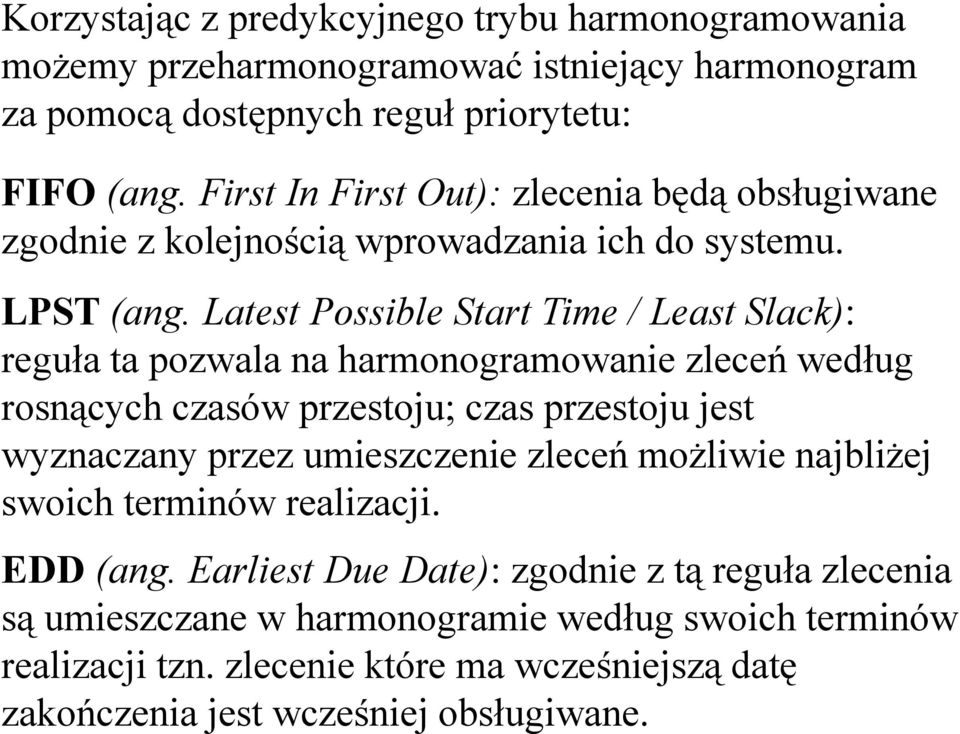

20 Korzystając z predykcyjnego trybu harmonogramowania możemy przeharmonogramować istniejący harmonogram za pomocą dostępnych reguł priorytetu: FIFO (ang. First In First Out): zlecenia będą obsługiwane zgodnie z kolejnością wprowadzania ich do systemu. LPST (ang. Latest Possible Start Time / Least Slack): reguła ta pozwala na harmonogramowanie zleceń według rosnących czasów przestoju; czas przestoju jest wyznaczany przez umieszczenie zleceń możliwie najbliżej swoich terminów realizacji. EDD (ang. Earliest Due Date): zgodnie z tą reguła zlecenia są umieszczane w harmonogramie według swoich terminów realizacji tzn. zlecenie które ma wcześniejszą datę zakończenia jest wcześniej obsługiwane.

21 Wykresy Gantta przy zastosowaniu reguły FIFO

22 Wykresy Gantta przy zastosowaniu reguły EDD

23 Wykresy Gantta przy zastosowaniu reguły możliwie najpóźniej

24 Wykresy Gantta przy zastosowaniu reguły LPST

25 Za pomocą komponentu CBS można stworzyć: - harmonogram operacji na wybranym stanowisku Harmonogram pracy maszyny M1 Harmonogram pracy maszyny M2

26 - harmonogram realizacji zleceń produkcyjnych

27 - harmonogram pracy maszyn

28 Harmonogramowanie w oparciu o cechy pozycji Wykres Gantta, na maszynie R1, bez kolejkowania w oparciu o cechy pozycji Wykres Gantta, na maszynie R1, powstały w wyniku kolejkowania w oparciu o cechy pozycji

29 Komponent CBS daje możliwość wyświetlania również innych informacji (obiektów): Kalendarze czasu pracy Zestawy narzędzi

30 Kategorie zaszeregowania Zlecenia produkcyjne bez zdefiniowanej kategorii zaszeregowania Zlecenia produkcyjne ze zdefiniowaną kategorią zaszeregowania

31 Przerwy dla zasobów

32 Statystyki
