1 FHU Olsztyn, ul. Gen. Grota-Roweckiego /4, tel./fax , tel. kom , NIP; , Regon: PROJEKT TECHNICZNY WYKONAWCZY Temat: Modernizacja pomieszczeń sali konferencyjnej wraz z zapleczem w Warmińsko-Mazurskim Urzędzie Wojewódzkim w Olsztynie. Branża: ELEKTRYCZNA Inwestor: Zakład Obsługi Mazurskiego Urzędu Wojewódzkiego w Olsztynie, Al. Piłsudskiego 7/9 Opracował: inż. Bogdan Tyberski Projektował: inż. Sylwester Rączkiewicz upr. nr 104/89/OL OLSZTYN, LISTOPAD 007 1

konferencyjnej wraz z zapleczem w Warmińsko-Mazurskim Urzędzie Wojewódzkim w Olsztynie.

2 SPIS TREŚCI: 1. Opis techniczny 1.1 Podstawa opracowania 1. Zakres opracowania 1.3 Ochrona od porażeń 1.4 Uwagi końcowe. Obliczenia sprawdzające 3. Rysunki E-1 Instalacje elektryczne - obwody oświetleniowe E- Instalacje elektryczne obwody gniazdowe oraz sieć logiczna kat.6 FTP E-3 Instalacje elektryczne trasa kablowa z RGnn do TE E-4 Instalacje elektryczne tablica TE

Rysunki E-1 Instalacje elektryczne - obwody oświetleniowe E- Instalacje elektryczne obwody

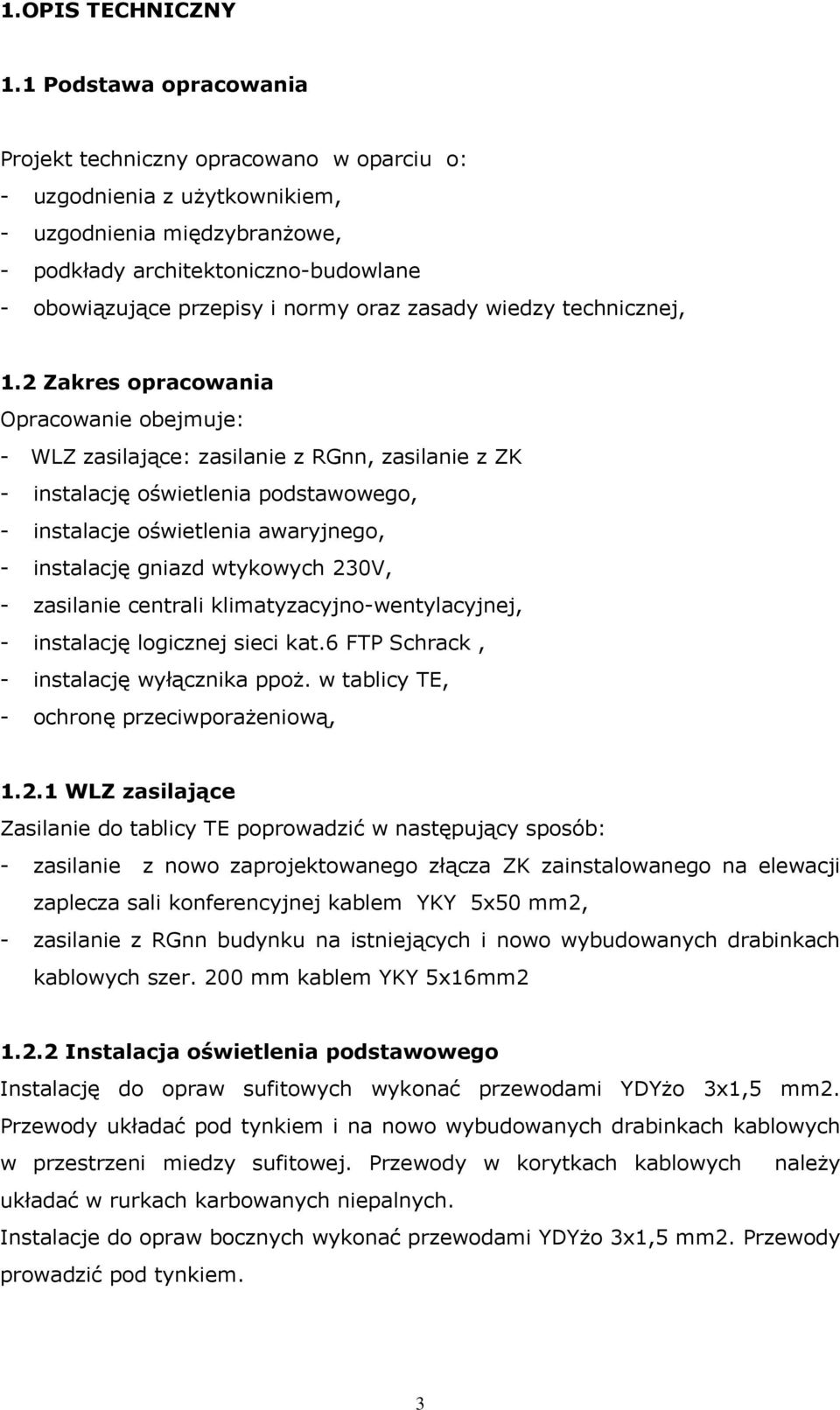

3 1.OPIS TECHNICZNY 1.1 Podstawa opracowania Projekt techniczny opracowano w oparciu o: - uzgodnienia z użytkownikiem, - uzgodnienia międzybranżowe, - podkłady architektoniczno-budowlane - obowiązujące przepisy i normy oraz zasady wiedzy technicznej, 1. Zakres opracowania Opracowanie obejmuje: - WLZ zasilające: zasilanie z RGnn, zasilanie z ZK - instalację oświetlenia podstawowego, - instalacje oświetlenia awaryjnego, - instalację gniazd wtykowych 30V, - zasilanie centrali klimatyzacyjno-wentylacyjnej, - instalację logicznej sieci kat.6 FTP Schrack, - instalację wyłącznika ppoż. w tablicy TE, - ochronę przeciwporażeniową, 1..1 WLZ zasilające Zasilanie do tablicy TE poprowadzić w następujący sposób: - zasilanie z nowo zaprojektowanego złącza ZK zainstalowanego na elewacji zaplecza sali konferencyjnej kablem YKY 5x50 mm, - zasilanie z RGnn budynku na istniejących i nowo wybudowanych drabinkach kablowych szer. 00 mm kablem YKY 5x16mm 1.. Instalacja oświetlenia podstawowego Instalację do opraw sufitowych wykonać przewodami YDYżo 3x1,5 mm. Przewody układać pod tynkiem i na nowo wybudowanych drabinkach kablowych w przestrzeni miedzy sufitowej. Przewody w korytkach kablowych należy układać w rurkach karbowanych niepalnych. Instalacje do opraw bocznych wykonać przewodami YDYżo 3x1,5 mm. Przewody prowadzić pod tynkiem. 3

4 Instalację do opraw LED oświetlających stopnie schodów wykonać przewodami YDY 3x1,5 mm. Instalację prowadzić pod tynkiem oraz w podłodze. Przewody w podłodze należy układać w rurkach karbowanych niepalnych. Sterowanie oświetleniem odbywać się będzie z jednego miejsca tj. przy drzwiach wejściowych od strony holu za pomocą przycisków oraz przekaźników impulsowych zainstalowanych w tablicy TE. Do tablicy TE należy przełączyć obwód oświetlenia przestrzeni między sufitowej Schemat instalacji oświetlenia przedstawiono na rysunku E Instalacja oświetlenia awaryjnego W sali zaprojektowano oświetlenie ewakuacyjne. Oświetlenie ewakuacyjne zapewniają: wybrane oprawy oświetlenia podstawowego wyposażone dodatkowo w moduły awaryjne, które w przypadku zaniku napięcia zasilającego zapewniają dostateczne oświetlenie przejść i dróg komunikacyjnych dla bezpiecznego przemieszczenia się ludzi. typowe oprawy kierunkowe umieszczone przy drzwiach ewakuacyjnych służące do wskazywania najkrótszej drogi do wyjścia. Oprawy kierunkowe w trybie pracy normalnej są wyłączone. Instalację do opraw awaryjnych na drzwiami ewakuacyjnymi wykonać przewodami YDYżo 3x1,5 mm. Zaprojektowany system oświetlenia zapewnia odpowiedni poziom natężenia oświetlenia niezbędny dla ewakuacji ludzi z sali tj. powyżej 1 lx na podłodze drogi ewakuacyjnej. Schemat instalacji oświetlenia przedstawiono na rysunku E Instalacja gniazd wtykowych Obwody gniazd wtykowych zasilone zostaną z tablicy TE. W tablicy TE jako zabezpieczenie przeciążeniowe i zwarciowe zastosowano wyłączniki nadmiarowe. Ponadto poszczególne grupy obwodów zostały zabezpieczone wyłącznikami różnicowoprądowymi o prądzie różnicowym 30mA stanowiącymi środek dodatkowej ochrony przeciwporażeniowej. wykonać przewodami YDYżo 3x,5 mm. Instalację do gniazd wtykowych 4

przy drzwiach wejściowych od strony holu za pomocą przycisków oraz przekaźników impulsowych zainstalowanych w tablicy TE.

5 Do zasilania urządzeń komputerowych zastosować gniazda typu DATA, oraz jako środek dodatkowej ochrony przeciwporażeniowej wyłączniki różnicowoprądowe o prądzie różnicowym 30mA typu A. Zasilanie urządzeń multimedialnych (projektora, ekranu, kamer ) oraz zasilanie do szafy krosowej zakończyć gniazdami wtykowymi. Instalację wykonać przewodami YDY 3x,5 mm. Przewody prowadzić pod tynkiem oraz w korytkach kablowych. Przewody w korytkach kablowych należy układać w rurkach karbowanych niepalnych. Schemat instalacji gniazd przedstawiono na rysunku E Zasilanie centrala wentylacyjno-klimatyzacyjna Instalację należy wykonać kablem YKY 5x5 mm. Kabel poprowadzić należy pod tynkiem, zakończyć w tablicy centrali wentylacyjno-klimatyzacyjnej Komputerowa sieć logiczna kat.6 FTP Opis instalacji okablowania strukturalnego Zaprojektowano system okablowania strukturalnego proponowany przez firmę Schrack Energietechnik - system obecnie zainstalowany w UW. Ze względu na bezpieczeństwo transmisji oraz w celu zminimalizowania oddziaływania zakłóceń zastosowano okablowanie w wersji ekranowanej kat. 6 wykonane w systemie Schrack NET HSE. Zastosowanie systemu zwiększa odporność systemu informatycznego na zakłócenia elektromagnetyczne oraz ogranicza emisję zakłóceń do środowiska zewnętrznego i zwiększa bezpieczeństwo transmisji wszystkich danych. Jako medium transmisyjne zastosowano ekranowany kabel typu FTP MHz kat. 6 o średnicy żyły 3 AWG gwarantując tym samym duży zapas przesyłu sygnału na ewentualne przyszłe aplikacje. Kabel spełnia wymagania stawiane komponentom kategorii 6 przez najnowsze obowiązujące normy okablowania. W gniazdach okablowania montować moduły keystone kat. 6 w adapterach mosaic,5x45mm z klapkami antykurzowymi. Po stronie szafy krosowej zakończyć na ekranowanym panelu krosowym 4xRJ 45 kat.6. Szafę dystrybucyjną 19 o wys.9u należy zamontować na ścianie. Dodatkowo szafę należy wyposażyć w półkę stałą oraz organizer przebiegu kabla 1U. Do szafy krosowej należy doprowadzić przewód uziemiający LgY 6 mm oraz zasilanie. 5

Przewody prowadzić pod tynkiem oraz w korytkach kablowych. Przewody w korytkach kablowych należy układać w rurkach karbowanych niepalnych. Schemat instalacji gniazd przedstawiono na rysunku E- 1.

6 Okablowanie miedziane poziome spełnia obowiązujące normy: ISO/IEC Edycja.0; ANSI/TIA/EIA-568-B; EN : 003 Schemat instalacji sieci strukturalnej przedstawiono na rysunku E- W projekcie przygotowano połączenie projektowanej szafy krasowej z istniejącym systemem sieciowym w Urzędzie Wojewódzkim ( rura HDPE 50 pomiędzy szafą a drabinką kablową w piwnicy - do wprowadzenia w przyszłości medium transmisyjnego światłowodowego lub miedzianego Wyłącznik ppoż. Funkcję głównego wyłącznika prądu pełnić będą wyłączniki w polu zasilającym tablicy TE. Pierwszy w polu zasilającym ze ZK, drugi w polu zasilającym Z RGnn. Przewidziano możliwość zdalnego otwarcia tych wyłączników za pomocą przycisku ppoż. zlokalizowanego w holu przy wejściu do sali. Wyłącznik należy oznaczyć zgodnie z PN-IEC Ochrona od porażeń Nową instalację zaprojektowano w układzie TN-S. Ochronę przed dotykiem pośrednim stanowi samoczynne szybkie wyłączanie, wg PN-IEC Ochrona ta realizowana jest przez wyłączniki instalacyjne nadmiarowo prądowe. Jako ochronę dodatkową zastosowano wyłączniki ochronne różnicowoprądowe o prądzie zadziałania 30mA. W modernizowanym obiekcie należy wykonać połączenia wyrównawcze. Wszystkie części przewodzące oraz obce należy łączyć z przewodem ochronnym PE. 1.4 Uwagi końcowe - Po zakończeniu robót należy wykonać pomiary i badania odbiorcze, - Całość robót należy wykonać zgodnie z obowiązującymi przepisami. - Trasy instalacji elektrycznych skoordynować z Wykonawcami innych branż i wcześniej wykonanymi instalacjami.. Obliczenia sprawdzające Sprawdzenie WLZ: Centrala wentylacyjno-klimatyzacyjna : - Pn 63,1 KW - Współczynnik jednoczesności-0,9 Moc obliczeniowa 6

sieciowym w Urzędzie Wojewódzkim ( rura HDPE 50 pomiędzy szafą a drabinką kablową w piwnicy - do wprowadzenia w przyszłości medium transmisyjnego światłowodowego lub miedzianego. 1..7 Wyłącznik ppoż.

7 Po Pn x 0,963,1 x 0,9 56,8 kw Pozostałe odbiorniki: - Pn 36,0 kw - Współczynnik jednoczesności-0,7, Moc obliczeniowa Po Pn x 0,736,0 x 0,7 5, kw Sumaryczna moc obliczeniowa Po56,8+5,8 kw Sprawdzenie kabla YKY 5x50 mm ze złącza ZK Założenia: moc obliczeniowa Po 8000 W współczynnik mocy 0,96 Io 3 U P n o cos ϕ ,96 13,43 A Jo13,43A Jb15A Jddp170A dla YKY 5x50 mm Jo<Jb<Jddp 117,41A<15A<170A warunek spełniony Sprawdzenie kabla YKY 5x16 mm z RGnn Założenia: moc obliczeniowa Po 500 W współczynnik mocy 0,96 Io 3 U P n o cos ϕ ,96 37,93 A Jo37,93A Jb50A Jddp84A dla YKY 5x16 mm Jo<Jb<Jddp 37,93A<50A<84A warunek spełniony Spadek napięcia : 100 P l U % 100 % 100 % 1,6% γ S U n 1,6%<3% warunek spełniony Sprawdzenie najdłuższego obwodu oświetleniowego YDY 3x1,5 mm Założenia: moc obliczeniowa Po 850 W współczynnik mocy 0,96 7

73 8000 400 0,96 13,43 A Jo13,43A Jb15A Jddp170A dla YKY 5x50 mm Jo<Jb<Jddp 117,41A<15A<170A warunek spełniony Sprawdzenie kabla YKY 5x16 mm z RGnn Założenia: moc obliczeniowa Po 500 W współczynnik

8 Io U n Po cos ϕ ,96 3,85 A Jo3,85A Jb10A JddpA dla YDY 3x1,5 mm Jo<Jb<Jddp 3,85A<10A<A warunek spełniony Spadek napięcia : x100 P l U % 100 % 100 % 1,55 % γ S 55 1,5 30 U n 1,55%<3% warunek spełniony 3. Rysunki Instalacje elektryczne - oświetlenia...nr Rys. E-1 Instalacje elektryczne - gniazda...nr Rys. E- Instalacje elektryczne - trasa kablowa z RGnn do TE...Nr Rys. E-3 Tablica elektryczna TE...Nr Rys. E-4 8

spełniony 3. Rysunki Instalacje elektryczne - oświetlenia...nr Rys. E-1 Instalacje elektryczne - gniazda.
