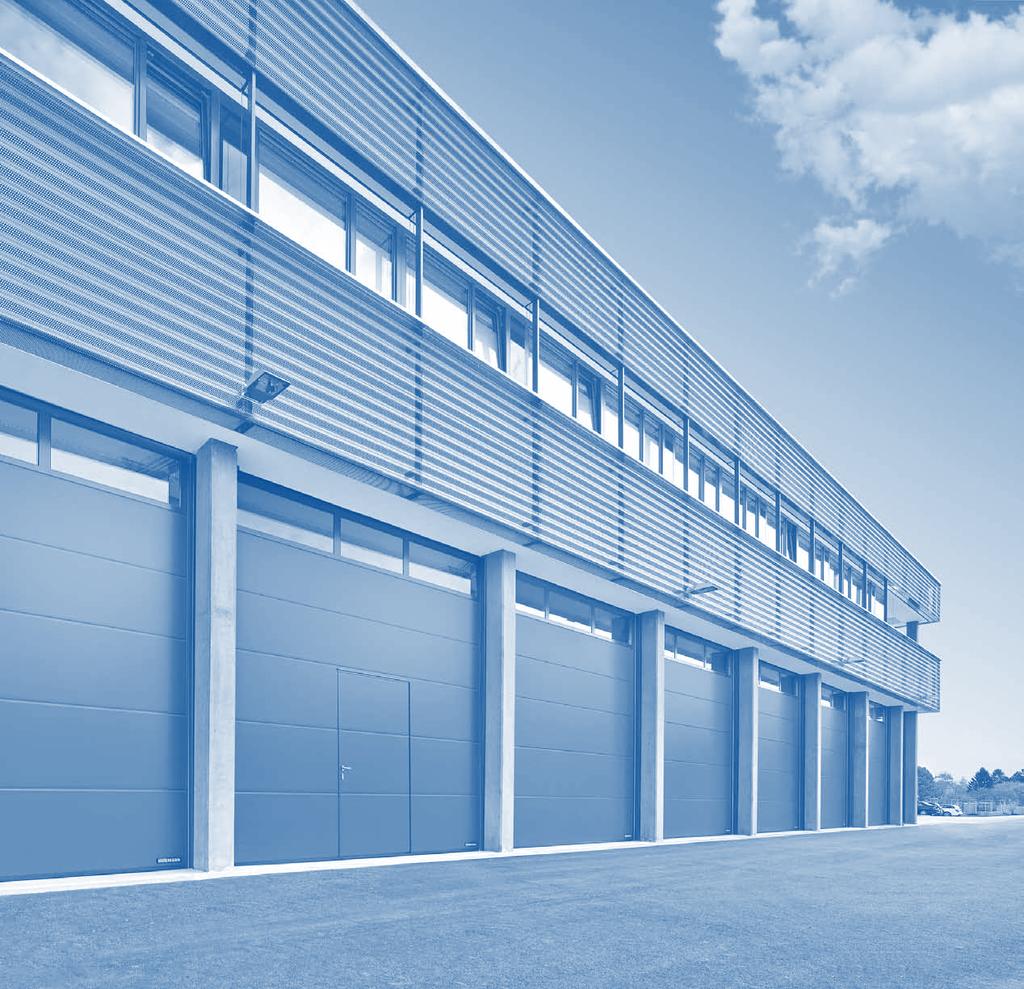

Przemysłowe bramy segmentowe Grubość konstrukcji 67 mm. Dane montażowe. Stan na dzień r.

Transkrypt

1 Przemysłowe bramy segmentowe Grubość konstrukcji 67 mm Dane montażowe Stan na dzień r.

2 Spis treści Spis treści Strona Opis produktu 4 5 Zestawienie danych technicznych 6 Zestawienie typów prowadzenia 7 8 SPU 67 Thermo Płyta bramy z ocieplanych profili stalowych (wys. 625 i 750 mm), w strukturze Stucco / Micrograin 9 Z drzwiami przejściowymi bez wystającego progu (wys. 625 i 750 mm), w strukturze Stucco / Micrograin Z drzwiami przejściowymi z progiem (wys. 625 i 750 mm), w strukturze Stucco / Micrograin 11 Płyta bramy z ocieplanych profili stalowych (wys. 75 i 500 mm), w strukturze Stucco / Micrograin 12 Z drzwiami przejściowymi bez wystającego progu (wys. 75 i 500 mm), w strukturze Stucco / Micrograin 1 Z drzwiami przejściowymi z progiem (wys. 75 i 500 mm), w strukturze Stucco / Micrograin 14 Wys. przeszklenia (do środka okna od OFF) dla segmentów bramy o wysokości 500, 625 i 750 mm 15 Obliczanie wysokości przeszklenia (do środka okna od OFF) 16 APU 67 Thermo Płyta bramy z aluminiowych profili rurowych, ocieplany cokół segmentowy 17 Wysokość cokołu 750 z drzwiami przejściowymi bez wystającego progu 18 Wysokość cokołu 750 z drzwiami przejściowymi z progiem 19 Wysokość cokołu 1500 z drzwiami przejściowymi bez wystającego progu 20 Wysokość cokołu 1500 z drzwiami przejściowymi z progiem 21 ALR 67 Thermo Płyta bramy z aluminiowych profili rurowych z przegrodą termiczną 22 Z drzwiami przejściowymi bez wystającego progu 2 Z drzwiami przejściowymi z progiem 24 ALR 67 Thermo Glazing Płyta bramy z aluminiowych profili rurowych z przegrodą termiczną 25 Układy przeszkleń / drzwi przejściowych Drzwi boczne NT 80 Thermo 29 Drzwi boczne NT 80 Thermo RC 2 4 Elementy stałe 5 Typ prowadzenia N Prowadzenie normalne 6 Typ prowadzenia N Prowadzenie normalne dla napędu bezpośredniego S17.24 i S5.0 z S17 / S5 7 Typ prowadzenia NA Prowadzenie normalne z podwyższonym wałem sprężyny skrętnej 8 Typ prowadzenia ND Prowadzenie normalne uwzględniające nachylenie dachu 9 Typ prowadzenia NH Prowadzenie normalne minimalnie podniesione 40 Typ prowadzenia NS Prowadzenie normalne z podwójnym załamaniem Typ prowadzenia GD Prowadzenie normalne uwzględniające nachylenie dachu i minimalnie podniesione 42 Typ prowadzenia H Prowadzenie wysokie 4 Typ prowadzenia H Prowadzenie wysokie dla napędu bezpośredniego S17.24 i S5.0 z S17 / S5 44 Typ prowadzenia HA Prowadzenie wysokie z podwyższonym wałem sprężyny skrętnej 45 Typ prowadzenia HD Prowadzenie wysokie uwzględniające nachylenie dachu 46 Typ prowadzenia HG Prowadzenie wysokie z idealnie pionową prowadnicą 47 Typ prowadzenia HU Prowadzenie wysokie z obniżonym wałem sprężyny skrętnej 48 Typ prowadzenia RD Prowadzenie wysokie z obniżonym wałem sprężyny skrętnej uwzględniające nachylenie dachu 49 Typ prowadzenia RG Prowadzenie wysokie z obniżonym wałem sprężyny skrętnej i idealnie pionową prowadnicą 50 Typ prowadzenia V Prowadzenie pionowe 51 2 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

3 Spis treści Spis treści Strona Typ prowadzenia VA Prowadzenie pionowe z podwyższonym wałem sprężyny skrętnej 52 Typ prowadzenia VU Prowadzenie pionowe z obniżonym wałem sprężyny skrętnej 5 Typ prowadzenia WG Prowadzenie pionowe z obniżonym wałem sprężyny skrętnej i idealnie pionową prowadnicą 54 Mocowania boczne 55 Mocowania do nadproża 56 Wykończenie przypodłogowe 57 Napęd ręczny z przekładnią łańcuchową / napęd ręczny z linką lub łańcuszkiem 58 Kotwy stropowe (L = długość kotwy, patrz także typy prowadzeń) 59 Napęd osiowy WA Napęd osiowy WA Napęd łańcuchowy ITO Napęd bezpośredni S17 Prędkości płyty bramy i S5 68 Napęd osiowy WA 00 / 400 Prędkości płyty bramy 69 SPU 67 Thermo / APU 67 Thermo / ALR 67 Thermo z napędem bezpośrednim S75 / S140 Typ prowadzenia H Prowadzenie wysokie z napędem bezpośrednim S75 / S140 Kotwy stropowe 71 Napęd bezpośredni S75 i S140, prędkości płyty bramy 72 Zestawienie wypełnień 7 Obliczanie kąta nachylenia dachu 7 Tabele dostępności produktów i tabele zakresów wymiarowych są aktualne na dzień sporządzenia niniejszego dokumentu. W związku z powyższym mogą wystąpić rozbieżności między tymi danym a konfiguratorem produktów. Wszystkie wymiary w mm. Zmiany konstrukcyjne zastrzeżone. Prospekt ten zawiera szczegółowe informacje dotyczące elementów wyposażenia płyty bramy i prowadzeń wraz z przykładami montażu. Powielanie (także częściowe) wyłącznie za naszą zgodą. Chronione prawem autorskim. Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

4 Opisy produktów Typ bramy Płyta bramy/drzwi przejściowe Brama segmentowa SPU 67 Thermo, ocieplane profile stalowe, wysokość 625 i 750 mm, w strukturze Stucco / Micrograin Płyta bramy Segmenty bramy z profili stalowych (stal ocynkowana ogniowo) wypełnionych pianką PU w wersji z przegrodą termiczną. Segmenty bramy z zewnątrz i wewnątrz wytłaczane w strukturze Stucco, z równomiernym podziałem przetłoczeń poziomych lub z zewnątrz w strukturze Micrograin z delikatnym wzorem przetłaczanym poziomo, wewnątrz wytłaczane w strukturze Stucco, wysokość 625 i 750 mm, grubość konstrukcji 67 mm. Wszystkie segmenty bramy bez zabezpieczenia przed przytrzaśnięciem palców. Powierzchnia zewnętrzna zabezpieczona farbą gruntującą na bazie poliestru. Drzwi przejściowe Przeszklenie Wbudowane w środkowe pola bramy. Drzwi nie można montować w zewnętrznych polach bramy należy zachować podane układy montażowe! Otwierane tylko na zewnątrz, lewe lub prawe. Wymiar ościeżnicy w świetle (wymiar zamówieniowy, ) w bramach z drzwiami przejściowymi bez wystającego progu nie może być większy niż szerokość otworu w świetle + mm. Uwaga (dotyczy drzwi z progiem): w przypadku wysokości wzorcowych, 2125 i wysokość otworu w świetle nie może być mniejsza niż wysokość bramy. W przedstawionym zakresie montażowym możliwe są: rama przeszklenia wykonana z eloksalowanych aluminiowych profili rurowych w wersji z przegrodą termiczną lub segmenty z przeszkleniem typu Sandwich. Mniejsza ilość lub inny układ przeszkleń jest dostępny przy uwzględnieniu minimalnych odstępów. Ramy przeszklenia są możliwe od OFF, a przeszklenia typu Sandwich od 625 / 750 mm nad OFF. Brama segmentowa SPU 67 Thermo, ocieplane profile stalowe, wysokość 75 i 500 mm, w strukturze Stucco / Micrograin Płyta bramy Segmenty bramy z profili stalowych (stal ocynkowana ogniowo) wypełnionych pianką PU w wersji z przegrodą termiczną. Segmenty bramy z zewnątrz i wewnątrz wytłaczane w strukturze Stucco, z równomiernym podziałem przetłoczeń poziomych lub z zewnątrz w strukturze Micrograin z delikatnym wzorem przetłaczanym poziomo, wewnątrz wytłaczane w strukturze Stucco, wysokość 75 i 500 mm, grubość konstrukcji 67 mm. Wszystkie segmenty bramy bez zabezpieczenia przed przytrzaśnięciem palców. Powierzchnia zewnętrzna zabezpieczona farbą gruntującą na bazie poliestru. Drzwi przejściowe Przeszklenie Wbudowane w środkowe pola bramy. Drzwi nie można montować w zewnętrznych polach bramy należy zachować podane układy montażowe! Otwierane tylko na zewnątrz, lewe lub prawe. Wymiar ościeżnicy w świetle (wymiar zamówieniowy, ) w bramach z drzwiami przejściowymi bez wystającego progu nie może być większy niż szerokość otworu w świetle + mm. Uwaga (dotyczy drzwi z progiem): w przypadku wysokości wzorcowych i 2125 wysokość otworu w świetle nie może być mniejsza niż wysokość bramy. W przedstawionym zakresie montażowym możliwe są: rama przeszklenia wykonana z eloksalowanych aluminiowych profili rurowych w wersji z przegrodą termiczną lub segmenty z przeszkleniem typu Sandwich. Mniejsza ilość lub inny układ przeszkleń jest dostępny przy uwzględnieniu minimalnych odstępów. Ramy przeszklenia są możliwe od OFF, a przeszklenia typu Sandwich od 500 mm nad OFF. Brama segmentowa APU 67 Thermo, aluminiowe profile rurowe, ocieplany cokół segmentowy Płyta bramy Cokół segmentowy wykonany z profilu stalowego (stal ocynkowana ogniowo) wypełnionego pianką PU w wersji z przegrodą termiczną, wysokość 750 (standard) lub 1500 mm, z zewnątrz i wewnątrz w strukturze Stucco, przetłaczany poziomo w równych odstępach lub z zewnątrz w strukturze Micrograin z delikatnym wzorem przetłaczanym poziomo, a wewnątrz wytłaczany w strukturze Stucco. Powierzchnia zewnętrzna zabezpieczona farbą gruntującą na bazie poliestru. Pozostałe segmenty bramy z przeszkleniem ze ściskanych eloksalowanych aluminiowych profili rurowych w wersji z przegrodą termiczną. Grubość konstrukcji 67 mm. Wszystkie segmenty bramy bez zabezpieczenia przed przytrzaśnięciem palców. Wypełnienie z potrójnej przezroczystej szyby z tworzywa sztucznego, 51 mm (S). Drzwi przejściowe Odpowiednio do typu bramy wykonane z eloksalowanych aluminiowych profili rurowych w wersji z przegrodą termiczną, wbudowane w środkowe pola bramy. Drzwi nie można montować w zewnętrznych polach bramy należy zachować podane układy montażowe! Otwierane tylko na zewnątrz, lewe lub prawe. Wymiar ościeżnicy w świetle (wymiar zamówieniowy, ) w bramach z drzwiami przejściowymi bez wystającego progu nie może być większy niż szerokość otworu w świetle + mm. Uwaga (dotyczy drzwi z progiem): jeżeli liczba segmentów drzwi przejściowych jest równa liczbie segmentów bramy, to wysokość otworu w świetle nie może być mniejsza niż wysokość bramy (). Brama segmentowa ALR 67 Thermo, aluminiowe profile rurowe Płyta bramy Segmenty bramy wykonane ze ściskanych eloksalowanych aluminiowych profili rurowych w wersji z przegrodą termiczną. Grubość konstrukcji 67 mm. Wszystkie segmenty bramy bez zabezpieczenia przed przytrzaśnięciem palców. Dolny segment bramy wypełniony pianką PU, obustronnie oblicowany blachą aluminiową 51 mm (FU) wytłaczaną w strukturze Stucco, pozostałe segmenty bramy z przezroczystą potrójną szybą z tworzywa sztucznego, 51 mm (S). Drzwi przejściowe Odpowiednio do typu bramy wykonane z eloksalowanych aluminiowych profili rurowych w wersji z przegrodą termiczną, wbudowane w środkowe pola bramy. Drzwi nie można montować w zewnętrznych polach bramy należy zachować podane układy montażowe! Otwierane tylko na zewnątrz, lewe lub prawe. Wymiar ościeżnicy w świetle (wymiar zamówieniowy, ) w bramach z drzwiami przejściowymi bez wystającego progu nie może być większy niż szerokość otworu w świetle + mm. Uwaga (dotyczy drzwi z progiem): jeżeli liczba segmentów drzwi przejściowych jest równa liczbie segmentów bramy, to wysokość otworu w świetle nie może być mniejsza niż wysokość bramy (). Brama segmentowa ALR 67 Glazing, aluminiowe profile rurowe Płyta bramy Segmenty bramy wykonane ze ściskanych eloksalowanych aluminiowych profili rurowych w wersji z przegrodą termiczną. Grubość konstrukcji 67 mm. Wszystkie segmenty bramy bez zabezpieczenia przed przytrzaśnięciem palców. Wszystkie wypełnienia segmentów bramy wykonano z dwuszybowego pojedynczego szkła bezpiecznego ESG 26 mm. Wszystkie wypełnienia równej wysokości. Ościeżnica / typ prowadzenia Profilowana ościeżnica kątowa, zamknięta z boków, wykonana ze stali ocynkowanej ogniowo, wyposażona w przykręcane bezpieczne szyny bieżne. 4 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

5 Opisy produktów Zamknięcie bramy Brama obsługiwana ręcznie Brama z napędem mechanicznym Ryglowanie wewnętrzne na rygiel przesuwny, rygiel obrotowy (w przypadku typów prowadzenia z obniżonym wałem sprężyny skrętnej) lub ryglowanie przypodłogowe. Ryglowanie wewnętrzne za pomocą rygla przesuwnego Zrównoważenie ciężaru Sprężyny skrętne, boczne linki nośne (w przypadku prowadzenia dla niskiego nadproża połączenie łańcucha i linki nośnej). Sprężyny skrętne w bramach z prowadzeniem N, ND, NS, NK, NA, NH, GD i GS są dostosowane do minimum zamknięć, a w przypadku prowadzeń innego typu do minimum zamknięć. W bramach z napędem bezpośrednim za pomocą napędu, wału i bocznych linek nośnych. Techniczne wyposażenie zabezpieczające zgodnie z wymogami PN-EN Bramy obsługiwane ręcznie wyposażone w jedną sprężynę skrętną z atestowanym zabezpieczeniem przed opadnięciem płyty bramy *) Bramy obsługiwane ręcznie wyposażone w więcej niż jedną sprężynę skrętną z atestowanym zabezpieczeniem przed pęknięciem sprężyny *) W bramach o wysokości ponad mm dodatkowo obustronne atestowane zabezpieczenie przed opadnięciem płyty bramy * (nie dotyczy wersji z napędem bezpośrednim) Bramy z napędem mechanicznym posiadają przeciwwłamaniowe zabezpieczenie przed podważeniem * Patent europejski Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem: W celu spełnienia wymogów bezpieczeństwa określonych w normie wyrobu "bramy" PN-EN w niżej wymienionych typach bram należy zastosować napęd i kratę świetlną HLG 550. Kratę świetlną należy zamontować w ościeżu w taki sposób, aby podczas ruchu bramy zabezpieczała powstające szczeliny. Zabezpieczenie to powinno obejmować wysokość do mm nad OFF lub inną, stale dostępną płaszczyznę. Typ bramy: SPU 67 APU 67 Thermo / ALR 67 Thermo / ALR 67 Thermo Glazing Wysokość bramy: mm < 040 mm Typy prowadzenia: N, ND, NS, NK, NA, NH, GD, GS H, HA, HD, HG, HS, HK po sprawdzeniu możliwości technicznych Uszczelki Uszczelka progowa wewnętrzna wykonana z 1-komorowego profilu, uszczelka zewnętrzna wykonana z -komorowego profilu EPDM wyposażona w wargę wyrównującą nierówności, uszczelka boczna, uszczelka nadproża, segmenty bramy wyposażone w uszczelki międzysegmentowe. Wskazówka dotycząca wykończenia powierzchni Bramy segmentowe SPU 67 Thermo, APU 67 Thermo i ALR 67 Thermo o szerokościach od 50 do mm w połączeniu z prowadzeniem typu NH, GD, GS, H, HD, HS, HK, HA, HU, RD, RS, RK, RG, V, VA, VS, VU, WS i WG lakierowane w niżej wymienionych kolorach są wyposażone we wzmocnienia płyty bramy ograniczające ugięcie profili pod wypływem nasłonecznienia i wymagają sprawdzenia możliwości technicznych. RAL 007 ciemnoczerwony RAL 500 szafirowy RAL 5004 ciemnoniebieski RAL 5011 granatowy RAL 501 kobaltowy RAL 5020 niebieski RAL 5022 granatowy RAL 6004 zielono-niebieski RAL 6005 ciemnozielony RAL 6007 zielony RAL 6008 zielono-brązowy RAL 6009 zielony RAL 6012 ciemnozielony RAL 6015 ciemnooliwkowy RAL 6022 oliwkowy RAL 16 antracytowy RAL 21 ciemnoszary RAL 4 szary RAL 8014 sepia RAL 8016 mahoniowy RAL 8017 czekoladowo-brązowy RAL 8019 brązowo-szary RAL 8022 ciemnobrązowy RAL 8028 brązowy RAL 9004 czarny RAL 9005 czarny RAL 9011 grafitowy RAL 9017 czarny Kolor CH Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

6 Zestawienie danych technicznych Parametry konstrukcyjne i jakościowe SPU 67 Thermo APU 67 Thermo ALR 67 Thermo ALR 67 Thermo Glazing Odporność na obciążenie wiatrowe Brama bez drzwi przejściowych, 8000, klasa 5) 5) 5) 4,5) PN-EN Brama bez drzwi przejściowych, > 8000, klasa 2 6) 2 6) 2 6) Brama z drzwiami przejściowymi,, klasa 5) 5) 5) Brama z drzwiami przejściowymi, >, klasa 2 6) 2 6) 2 6) Wodoszczelność PN-EN Brama bez drzwi przejściowych, klasa ( Pa) ( Pa) ( Pa) ( Pa) Przepuszczalność powietrza Brama bez drzwi przejściowych, klasa 2 7) 2 7) 2 7) 2 7) PN-EN Brama z drzwiami przejściowymi, klasa 1 8) 1 8) 1 8) 1 8) Izolacyjność akustyczna PN-EN Brama bez drzwi przejściowych R =... db (0 1) ) 0 1) Brama z drzwiami przejściowymi R =... db Izolacyjność cieplna Brama bez drzwi przejściowych, U = W/ (m² K) 2) 0,62 (0,51 ) ) 2,1 (2,0 ) ) 2,2 (2,1 ) ) PN-EN , załącznik opcjonalne przeszklenie czteroszybowe, U = W/ (m² K) B PN-EN ,8 (1,7 ) ) 1,9 (1,8 ) ) opcjonalne przeszklenie dwuszybowe typu Klima z pojedynczej szyby bezpiecznej, U = W/ (m² K) 2) 1,6 (1,5 ) ) 1,7 (1,6 ) ) 1,8 (1,7 ) ) opcjonalne przeszklenie dwuszybowe z pojedynczej szyby bezpiecznej, U = W/ (m² K) 2) 2,6 (2,5 ) ) 2,7 (2,6 ) ),0 (2,9 ) ) Brama z drzwiami przejściowymi, U = W/ (m² K) 2) 0,82 (0,75 ) ) 2, (2,2 ) ) 2,4 (2, ) ) opcjonalne przeszklenie czteroszybowe, U = W/ (m² K) 2) 2,0 (1,9 ) ) 2,1 (2,1 ) ) pojedynczy segment, U = W/ (m² K) 0, Konstrukcja Samonośna Grubość konstrukcji, mm Wymiary bramy Szerokość maks. mm, Wysokość maks. mm, Wymagana przestrzeń Od strony 6 Materiał, płyta bramy Stal, ocieplana 67 mm Aluminium, profil z przegrodą termiczną Powierzchnia, płyta bramy Stal ocynkowana, powlekana w kolorze RAL 9002 Stal ocynkowana, powlekana w kolorze RAL 9006 Stal ocynkowana, powlekana w dowolnym kolorze z palety RAL Aluminium eloksalowane E6 / C0 Aluminium powlekane w dowolnym kolorze z RAL Wzmocnienie płyty bramy od, mm Wskazówka dotycząca wykończenia powierzchni, patrz strona 5, od, mm Drzwi przejściowe Drzwi boczne Takie same jak brama Przeszklenia Okna segmentowe typ A Okna segmentowe typ D Aluminiowa rama przeszklenia Uszczelki 4-stronne, obwiedniowe Uszczelki między profilami ThermoFrame Uszczelka miękka / twarda z PCV Systemy ryglowania Ryglowanie wewnętrzne Ryglowanie zewnętrzne/wewnętrzne Zabezpieczenie przed podważeniem W bramach o wysokości do 5 m z napędem osiowym Wyposażenie zabezpieczające Boczne zabezpieczenie przed przytrzaśnięciem Zabezpieczenie przed pęknięciem sprężyny w bramach uruchamianych ręcznie Zabezpieczenie przed opadnięciem w bramach z napędem osiowym Możliwości mocowania Beton Stal Ściana murowana Inne dostępne na zapytanie = Standardowo = Opcjonalnie 1) W przypadku opcjonalnej szyby podwójnej (jednoszybowe szkło bezpieczne) 2) W bramach o powierzchni mm ) Opcjonalnie z ThermoFrame 4) Szerokość bramy do mm 5) Klasa = 0,7 kn/ m² lub 120 km/h 6) Klasa 2 = 0,45 kn/ m² lub 96 km/h 7) Klasa 2 = 12 m /m 2 h 8) Klasa 1 = 24 m /m 2 h 6 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

7 Zestawienie typów prowadzenia N* HA* Prowadzenie normalne lub wersja wykonania Prowadzenie normalne dla napędu bezpośredniego S17.24 i S5.0 Szerokość bramy mm Wysokość bramy mm Jak prowadzenie typu H z podwyższonym wałem sprężyny skrętnej Wysokość bramy mm NA* Jak prowadzenie typu N z podwyższonym wałem sprężyny skrętnej Wysokość bramy mm HD* Jak prowadzenie typu H uwzględniające nachylenie dachu ND* NH* Jak prowadzenie typu N uwzględniające nachylenie dachu Jak prowadzenie typu N minimalnie podniesione HG* HU Jak prowadzenie typu H z idealnie pionową prowadnicą i szczeliną o szerokości min. 150 mm (w bramach do ramp przeładunkowych) Nie można zastosować w bramach typu ALR 67 Thermo Glazing, w bramach z drzwiami przejściowymi i w bramach z przeszkleniem ze szkła naturalnego! Szerokość bramy mm Wysokość bramy mm Jak prowadzenie typu H z obniżonym wałem sprężyny skrętnej Wysokość bramy mm NS* Jak prowadzenie typu N z podwójnym załamaniem 2 45 Wysokość bramy mm RD Jak prowadzenie typu HU uwzględniające nachylenie dachu Wysokość bramy mm GD* Jak prowadzenie typu NH uwzględniające nachylenie dachu (maksymalnie 27 ) Wysokość bramy mm RG Jak prowadzenie typu HU z idealnie pionową prowadnicą i szczeliną o szerokości min. 150 mm (w bramach do ramp przeładunkowych) Nie można zastosować w bramach typu ALR 67 Thermo Glazing, w bramach z drzwiami przejściowymi i w bramach z przeszkleniem ze szkła naturalnego! Szerokość bramy mm Wysokość bramy mm H* H z napędem bezpośrednim* Prowadzenie wysokie lub wersja wykonania Prowadzenie wysokie dla napędu bezpośredniego S17.24 i S5.0 Szerokość bramy mm Wysokość bramy mm Prowadzenie wysokie bez sprężyn skrętnych Szerokość bramy 000 mm Wysokość bramy 7500 mm * Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem patrz strona 5 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

8 Zestawienie typów prowadzenia V Prowadzenie pionowe (w bramach obsługiwanych ręcznie wymagany dodatkowo napęd ręczny!) VA Jak prowadzenie typu V z podwyższonym wałem sprężyny skrętnej (w bramach obsługiwanych ręcznie wymagany dodatkowo napęd ręczny!) Wysokość bramy mm VU Jak prowadzenie typu V z obniżonym wałem sprężyny skrętnej (w bramach obsługiwanych ręcznie wymagany dodatkowo napęd ręczny!) WG Jak prowadzenie typu VU z idealnie pionową prowadnicą i szczeliną o szerokości min. 150 mm (w bramach do ramp przeładunkowych) (w bramach obsługiwanych ręcznie wymagany dodatkowo napęd ręczny z przekładnią łańcuchową!) Nie można zastosować w bramach typu ALR 67 Thermo Glazing, w bramach z drzwiami przejściowymi i w bramach z przeszkleniem ze szkła naturalnego! Szerokość bramy mm Wysokość bramy mm Poniższe typy prowadzeń wymagają sprawdzenia w fabryce możliwości technicznych! NK* Jak prowadzenie typu NS, przy czym promień obu łuków w stopniach należy dostosować do warunków zabudowy Wysokość bramy mm GS* Jak prowadzenie typu NH z podwójnym załamaniem 2 45 Wysokość bramy mm HS* Jak prowadzenie typu H z podwójnym załamaniem 2 45 HK* Jak prowadzenie typu HS, przy czym promień obu łuków w stopniach należy dostosować do warunków zabudowy VS RS Jak prowadzenie typu V, przy czym w razie braku dostatecznej ilości miejsca pod stropem należy zmienić kierunek prowadnic w górnym obszarze poprzez zastosowanie prowadnic w kształcie łuku (w bramach obsługiwanych ręcznie wymagany dodatkowo napęd ręczny!) Jak prowadzenie typu HU z podwójnym załamaniem 2 45 Wysokość bramy mm WS RK Jak prowadzenie typu VU, przy czym w razie braku dostatecznej ilości miejsca pod stropem należy zmienić kierunek prowadnic w górnym obszarze poprzez zastosowanie prowadnic w kształcie łuku (w bramach obsługiwanych ręcznie wymagany dodatkowo napęd ręczny!) Wysokość bramy 2200 mm Jak prowadzenie typu RS, przy czym promień obu łuków w stopniach należy dostosować do warunków zabudowy Wysokość bramy mm 8 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

9 Brama segmentowa SPU 67 Thermo Segmenty stalowe ocieplane Wysokość 625 i 750 mm Struktura Stucco / Micrograin Widok od zewnątrz Rama przeszklenia Przeszklenie Sandwich typ A Przeszklenie Sandwich typ D E* Zakres montażowy ramy z przeszkleniem E** Zakres montażowy przeszklenia typu Sandwich Zakres wymiarów 4, , Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Bramy mogą mieć każdą szerokość w odstępach co mm. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego górnego segmentu bramy! Zakres Zakres 2 Zakres 1 n 1 TH 625 TH **** Ilość wypełnień / pól na ramę aluminiową [1] Ilość przeszkleń typu Sandwich na segment bramy Wskazówki: W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu Ilustracje przedstawiające tak samo wyglądające bramy z drzwiami przejściowymi znajdują się na stronie Bramy z więcej niż 2 ramami przeszklenia są dostępne na zapytanie Wersje wykonania z przeszkleniem S4, U4, A4, B4, M4 są dostępne tylko na zapytanie. Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Wersje wykonania z ramami przeszklenia na zapytanie. Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem patrz strona 5 [1] Typ A 16, typ D 160 n 1 Ilość segmentów bramy Wysokość wzorcowa Wymiar ościeżnicy w świetle (od 1200) Do SPB Szerokość szczebliny TH Wysokość segmentów bramy **** Górny segment bramy 500 mm 1500 SPB 52 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

10 Brama segmentowa SPU 67 Thermo z drzwiami przejściowymi bez wystającego progu Segmenty stalowe ocieplane Wysokość 625 i 750 mm, struktura Stucco / Micrograin Widok od zewnątrz ** Wskazówki dotyczące montażu przeszklenia typu Sandwich: W drzwiach przejściowych wbudowanych w bramach o szerokości 1750 mm można montować tylko jedno przeszklenie typu Sandwich. Przeszkleń typu Sandwich nie można montować z lewej ani z prawej strony obok drzwi przejściowych. DHS +5 4, / / /750 DRH DBS Szerokość przejścia w świetle drzwi przejściowych (DBS) = 905 mm* * W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 798 mm Wysokość mocowania klamki (DRH) Dolny segment bramy 625 = 960,5 Dolny segment bramy 750 = 85,5 Zakres wymiarów Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Bramy mogą mieć każdą szerokość w odstępach co mm. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego segmentu bramy nad drzwiami przejściowymi! Zakres Zakres 2 Zakres 1 SH n 1 DHS TH 625 TH *** Ilość wypełnień / pól na ramę aluminiową Ilość przeszkleń typu Sandwich na segment bramy** SPB 52 Wskazówki: W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Bramy z więcej niż 2 ramami przeszklenia są dostępne na zapytanie Wersje wykonania z przeszkleniem S4, U4, A4, B4, M4 są dostępne tylko na zapytanie. Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Wersje wykonania z ramami przeszklenia na zapytanie. Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem patrz strona 5 Przeszklenia na zapytanie Zmiana zakresu Zmiana zakresu z ramą przeszklenia n 1 Ilość segmentów bramy DHS Wysokość przejścia drzwi przejściowych w odniesieniu do wysokości wzorcowej SH Wysokość progu (5 wzrastająca do ) SPB Szerokość szczebliny TH Wysokość segmentów bramy Wysokość wzorcowa DBS Szerokość przejścia w świetle drzwi przejściowych DRH Wysokość mocowania klamki Wymiar ościeżnicy w świetle (od 1750) *** Górny segment bramy 500 mm Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

11 Brama segmentowa SPU 67 Thermo z drzwiami przejściowymi i progiem Segmenty stalowe ocieplane Wysokość 625 i 750 mm, struktura Stucco / Micrograin Widok od zewnątrz ** Wskazówki dotyczące montażu przeszklenia typu Sandwich: W drzwiach przejściowych wbudowanych w bramach o szerokości 1750 mm można montować tylko jedno przeszklenie typu Sandwich. Przeszkleń typu Sandwich nie można montować z lewej ani z prawej strony obok drzwi przejściowych. DHS +5 4, / / /750 DRH DBS Szerokość przejścia w świetle drzwi przejściowych (DBS) = 905 mm* * W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 798 mm Wysokość mocowania klamki (DRH) Dolny segment bramy 625 = 960,5 Dolny segment bramy 750 = 85,5 Zakres wymiarów Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Bramy mogą mieć każdą szerokość w odstępach co mm. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego segmentu bramy nad drzwiami przejściowymi! Zakres Zakres 2 Zakres 1 SH n 1 DHS TH 625 TH *** Ilość wypełnień / pól na ramę aluminiową 2 4 Ilość przeszkleń typu Sandwich na segment bramy** Wskazówki: W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Bramy z więcej niż 2 ramami przeszklenia są dostępne na zapytanie Wersje wykonania z przeszkleniem S4, U4, A4, B4, M4 są dostępne tylko na zapytanie. Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Wersje wykonania z ramami przeszklenia na zapytanie. Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem patrz strona 5 Przeszklenia na zapytanie n 1 Ilość segmentów bramy DHS Wysokość przejścia drzwi przejściowych w odniesieniu do wysokości wzorcowej SH Wysokość progu (215) SPB Szerokość szczebliny TH Wysokość segmentów bramy Wysokość wzorcowa DBS Szerokość przejścia w świetle drzwi przejściowych DRH Wysokość mocowania klamki Wymiar ościeżnicy w świetle (od 1750) *** Górny segment bramy 500 mm SPB 52 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

12 Brama segmentowa SPU 67 Thermo Segmenty stalowe ocieplane Wysokość 75 i 500 mm Struktura Stucco / Micrograin Widok od zewnątrz Rama przeszklenia Przeszklenie Sandwich typ A Przeszklenie Sandwich typ D E* Zakres montażowy ramy 500 z przeszkleniem E** Zakres montażowy przeszklenia typu Sandwich Zakres wymiarów 4, , Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Bramy mogą mieć każdą szerokość w odstępach co mm. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego górnego segmentu bramy! Wskazówki: Ilustracje przedstawiające tak samo wyglądające bramy z drzwiami przejściowymi znajdują się na stronie Bramy z więcej niż 2 ramami przeszklenia są dostępne na zapytanie Wersje wykonania z przeszkleniem S4, U4, A4, B4, M4 są dostępne tylko na zapytanie. Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Na zapytanie i tylko napęd bezpośredni S140 z prowadzeniem H Wersje wykonania z ramami przeszklenia na zapytanie Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem patrz strona 5 Zmiana zakresu Zmiana zakresu z ramą przeszklenia [1] Typ A 16, typ D 160 n 1 Ilość segmentów bramy Wysokość wzorcowa Wymiar ościeżnicy w świetle (od 1200) Do SPB Szerokość szczebliny TH Wysokość segmentów bramy Zakres Zakres 2 Zakres 1 n 1 TH 75 TH Ilość wypełnień / pól na ramę aluminiową [1] Ilość przeszkleń typu Sandwich na segment bramy SPB Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

13 Brama segmentowa SPU 67 Thermo z drzwiami przejściowymi bez wystającego progu Segmenty stalowe ocieplane Wysokość 75 i 500 mm, struktura Stucco / Micrograin Widok od zewnątrz **Wskazówki dotyczące montażu przeszklenia typu Sandwich: W drzwiach przejściowych wbudowanych w bramach o szerokości 1750 mm można montować tylko jedno przeszklenie typu Sandwich. Przeszkleń typu Sandwich nie można montować z lewej ani z prawej strony obok drzwi przejściowych DHS 500/ / 625 DRH Szerokość przejścia w świetle drzwi przejściowych (DBS) = 905 mm* * W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 798 mm Wysokość mocowania klamki (DRH) Dolny segment bramy 500 = 85,5 Dolny segment bramy 625 = 960,5 4, DBS Zakres wymiarów Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Bramy mogą mieć każdą szerokość w odstępach co mm. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego segmentu bramy nad drzwiami przejściowymi! Zakres Zakres 2 Zakres 1 SH 1 SH 2 n 1 DHS TH 75 TH *** *** *** Ilość wypełnień / pól na ramę aluminiową Ilość przeszkleń typu Sandwich na segment bramy** SPB 52 Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Bramy z więcej niż 2 ramami przeszklenia są dostępne na zapytanie W przypadku wypełnienia drzwi przejściowych szkłem naturalnym, wysokość progu SH 2 (ok. 1 mm) występuje w bramach już od szerokości 45 mm. Wersje wykonania z przeszkleniem S4, U4, A4, B4, M4 są dostępne tylko na zapytanie. Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Wersje wykonania z ramami przeszklenia na zapytanie. Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem patrz strona 5 Przeszklenia na zapytanie Zmiana zakresu Zmiana zakresu z ramą przeszklenia n 1 Ilość segmentów bramy DHS Wysokość przejścia drzwi przejściowych w odniesieniu do wysokości wzorcowej Wysokość wzorcowa Wymiar ościeżnicy w świetle (od 1750) SH 1 Wysokość progu (5 wzrastająca do ) SH 2 Wysokość progu (ok. 1) SPB Szerokość szczebliny TH Wysokość segmentów bramy DBS Szerokość przejścia w świetle drzwi przejściowych DRH Wysokość mocowania klamki *** Dolny segment bramy TH = 625 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

14 Brama segmentowa SPU 67 Thermo z drzwiami przejściowymi i progiem Segmenty stalowe ocieplane Wysokość 75 i 500 mm, struktura Stucco / Micrograin Widok od zewnątrz **Wskazówki dotyczące montażu przeszklenia typu Sandwich: W drzwiach przejściowych wbudowanych w bramach o szerokości 1750 mm można montować tylko jedno przeszklenie typu Sandwich. Przeszkleń typu Sandwich nie można montować z lewej ani z prawej strony obok drzwi przejściowych. 500 Szerokość przejścia w świetle drzwi przejściowych (DBS) = 905 mm* * W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 798 mm DHS DRH Wysokość mocowania klamki (DRH) Dolny segment bramy 500 = 85,5 Dolny segment bramy 625 = 960,5 (tylko przy SH 2 ) 4, DBS Zakres wymiarów Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Bramy mogą mieć każdą szerokość w odstępach co mm. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego segmentu bramy nad drzwiami przejściowymi! Zakres Zakres 2 Zakres 1 SH 1 SH 2 n 1 DHS TH 75 TH *** *** Ilość wypełnień / pól na ramę aluminiową Ilość przeszkleń typu Sandwich na segment bramy** SPB 52 Wskazówki: W wersji Micrograin tylko do mm Od > mm inna wysokość dolnego segmentu bramy TH = 625 / 750 mm (zbudowany z segmentu 75 / 500 mm i aluminiowych profili cokołu mm) Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Bramy z więcej niż 2 ramami przeszklenia są dostępne na zapytanie W przypadku wypełnienia drzwi przejściowych szkłem naturalnym, wysokość progu SH 2 (ok. 1 mm) występuje w bramach już od szerokości 45 mm. Wersje wykonania z przeszkleniem S4, U4, A4, B4, M4 są dostępne tylko na zapytanie. Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Wersje wykonania z ramami przeszklenia na zapytanie. Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem patrz strona 5 Przeszklenia na zapytanie Zmiana zakresu Zmiana zakresu z ramą przeszklenia n 1 Ilość segmentów bramy DHS Wysokość przejścia drzwi przejściowych w odniesieniu do wysokości wzorcowej Wysokość wzorcowa Wymiar ościeżnicy w świetle (od 1750) SH 1 Wysokość progu (215) SH 2 Wysokość progu (12), dolny segment bramy z aluminiowym cokołem 250 mm, przeszklenie od 625 mm SPB Szerokość szczebliny TH Wysokość segmentów bramy DBS Szerokość przejścia w świetle drzwi przejściowych *** Dolny segment bramy TH = Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

15 Wysokość przeszklenia w bramach SPU 67 Thermo o takim samym wyglądzie zewnętrznym w strukturze Stucco (do środka okna od OFF) Segmenty bram o wysokości 500, 625 i 750 mm Wysokość przeszklenia w oknach Sandwich typu A i D o takim samym wyglądzie Wysokość przeszklenia (do środka okna od OFF) X X 775 X X X X X 7250 X X X X X X X X X 7125 X X X X X X X X X X X X 00 X X X 6875 X X X X X X X 6750 X X X X X X 6625 X X X X X X X X X X X X 675 X X X X X X X 6250 X X X X X X X X X X 6125 X X X X X X X X X X X X X X 5875 X X X X X X X X X X X X X X 5625 X X X X X X X X X X X X X X X 575 X X X X X X X X X X X X X 5125 X X X X X X X X X X X X 4875 X X X X X X X X X X X X X X X X X 4625 X X X X X X X X X X X X 475 X X X X X X X X X X X X X X X X 4125 X X X X X X X X X X X X X X X 875 X X X X X X X X X X X 625 X X X X X X X X X X X X 75 X X X X X X X X X X X 125 X X X X X 2875 X X X X X X X X X X X 2625 X X X X X 275 X X X X X 2125 X X X 1875 X Wysokość wzorcowa Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

16 Obliczanie wysokości przeszklenia SPU 67 Thermo (do środka okna od OFF) Segmenty bram o wysokości 500, 625 i 750 mm Obliczanie wysokości przeszklenia w oknach Sandwich typ A i typ D Ilość segmentów bramy i obszarów przeszklenia zależy od typu bramy! Grubość konstrukcji 67 mm. Segment bramy o wysokości 750 mm Typ A Typ D Micrograin typ A, D Wysokość przeszklenia typ A i D ➀ = n ,5 + 22,5 ➁ = n ,5 + 22, ➂ = n ,5 + 22, ➃ = n ,5 + 57,5 n1 +52,5 n1 +52,5 n1 +52,5 Segment bramy o wysokości 625 mm Typ A Typ D Micrograin typ A, D Wysokość przeszklenia typ A i D ➀ = n ,5 + 22,5 ➁ = n ,5 + 22, ➂ = n , n1 +52,5 n1 +52,5 n1 +52,5 Segment bramy o wysokości 500 mm Typ A Typ D Micrograin typ A, D Wysokość przeszklenia typ A i D ➀ = n ,5 + 22,5 n1 +52,5 n1 +52,5 n1 +52,5 Przykład obliczeń 1. możliwość 2. możliwość Dane: Brama typu SPU 67 Thermo; wysokość wzorcowa () = mm; przeszklenie typ A; pozycja patrz ilość segmentów bramy poniżej (patrz tabela typy bram) Segment bramy 625 mm = 4 szt. Segment bramy 750 mm = 1 szt. 4,5 5 4, ,5 52,5 Możliwość Segment bramy / pozycja Wysokość przeszklenia 1 w 2. segmencie bramy 625 mm w pozycji ,5 + 22,5 = 5 mm od OFF 2 w 2. segmencie bramy 625 mm w pozycji ,5 + 22, = 1160 mm od OFF w. segmencie bramy 625 mm w pozycji ,5 + 22,5 = 1660 mm od OFF 4 w. segmencie bramy 625 mm w pozycji ,5 + 22, = 1785 mm od OFF itd. MF Do środka okna od OFF n 1 Ilość segmentów bramy 16 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

17 Brama segmentowa APU 67 Thermo Aluminiowe profile rurowe z przegrodą termiczną Ocieplany cokół segmentowy Widok od zewnątrz 4, * TH = Wysokość bramy wysokość cokołu 5 Ilość ram w bramie * Na życzenie 115 mm, jeżeli brama ma mieć taki sam wygląd jak inna brama o takiej samej wysokości, wyposażona w drzwi przejściowe bez wystającego progu W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu Ilustracje przedstawiające tak samo wyglądające bramy z drzwiami przejściowymi znajdują się na stronie Zakres wymiarów Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Bramy mogą mieć każdą szerokość w odstępach co mm > 8000 Zakres Zakres 2 Zakres 1 n 1 SO 750 n 1 SO 1500 n 1 SO 750 n 1 SO Ilość wypełnień / pól na ramę aluminiową SPB 52 Przeszklenia S4, U4, A4, B4, M4, XU są dostępne tylko na zapytanie. Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Na zapytanie i tylko napęd bezpośredni S140 z prowadzeniem H Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem patrz strona 5 Zmiana zakresu Ilość ram segmentów bramy: SO 750 Wysokość cokołu 750 mm (standard) SO 1500 Wysokość cokołu 1500 mm n 1 Ilość ram aluminiowych Wysokość wzorcowa Wymiar ościeżnicy w świetle (od 1200) SPB Szerokość szczebliny TH Wysokość segmentów bramy Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

18 Brama segmentowa APU 67 Thermo z drzwiami przejściowymi bez wystającego progu Aluminiowe profile rurowe z przegrodą termiczną Wysokość cokołu 750 Widok od zewnątrz 115 Wysokość mocowania klamki na zapytanie Szerokość przejścia w świetle drzwi przejściowych (DBS) = 905 mm** Wysokość przejścia drzwi przejściowych (DHS) = Sn 1 TH + (wysokość cokołu 55*) Sn 1 Ilość ram w drzwiach przejściowych * Uwaga: jeżeli nad drzwiami przejściowymi nie ma żadnej ramy, to zamiast 55 powinno być 0 ** W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 798 mm 4, W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Zakres wymiarów Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Bramy mogą mieć każdą szerokość w odstępach co mm. Zakres Zakres 2 Zakres 1 SH 1 SH 2 n 1 Wysokość DHS Sn 1 Wysokość Ilość wypełnień / pól na ramę aluminiową SPB Wskazówki: W przypadku wypełnienia drzwi przejściowych szkłem naturalnym, wysokość progu SH 2 (ok. 1 mm) występuje w bramach już od szerokości 45 mm. Przeszklenia S4, U4, A4, B4, M4, XU są dostępne tylko na zapytanie. Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Na zapytanie i tylko napęd bezpośredni S140 z prowadzeniem H Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem patrz strona 5 Zmiana zakresu DHS Wysokość przejścia drzwi przejściowych w odniesieniu do wysokości wzorcowej DBS Szerokość przejścia w świetle drzwi przejściowych DRH Wysokość mocowania klamki Wymiar ościeżnicy w świetle (od 1750) Wysokość wzorcowa SPB Szerokość szczebliny SH 1 Wysokość progu (5 wzrastająca do ) SH 2 Wysokość progu (ok. 1) n 1 Ilość ram aluminiowych Sn 1 Ilość ram aluminiowych w drzwiach przejściowych TH Wysokość segmentów bramy 18 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

19 Brama segmentowa APU 67 Thermo z drzwiami przejściowymi i progiem Aluminiowe profile rurowe z przegrodą termiczną Wysokość cokołu 750 Widok od zewnątrz 55 Wysokość mocowania klamki na zapytanie Szerokość przejścia w świetle drzwi przejściowych (DBS) = 905 mm* Wysokość przejścia drzwi przejściowych (DHS) = Sn 1 TH + (wysokość cokołu 55) Sn 1 Ilość ram w drzwiach przejściowych * W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 798 mm 4, W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu W wersji Micrograin tylko bramy o szerokości do mm W bramach o szerokości > mm dolny segment bramy zbudowany z profilu 75 / 500 mm i aluminiowych profili cokołu mm Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Zakres wymiarów Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Bramy mogą mieć każdą szerokość w odstępach co mm. Zakres Zakres 2 Zakres 1 SH 1 SH 2 n 1 Wysokość DHS Sn 1 Wysokość Ilość wypełnień / pól na ramę aluminiową SPB Wskazówki: W przypadku wypełnienia drzwi przejściowych szkłem naturalnym, wysokość progu SH 2 (ok. 1 mm) występuje w bramach już od szerokości 45 mm. Przeszklenia S4, U4, A4, B4, M4, XU są dostępne tylko na zapytanie. Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Na zapytanie i tylko napęd bezpośredni S140 z prowadzeniem H Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem patrz strona 5 Zmiana zakresu DHS Wysokość przejścia drzwi przejściowych w odniesieniu do wysokości wzorcowej DBS Szerokość przejścia w świetle drzwi przejściowych DRH Wysokość mocowania klamki Wymiar ościeżnicy w świetle (od 1750) Wysokość wzorcowa SPB Szerokość szczebliny SH 1 Wysokość progu (215) SH 2 Wysokość progu (12) n 1 Ilość ram aluminiowych Sn 1 Ilość ram aluminiowych w drzwiach przejściowych TH Wysokość segmentów bramy Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

20 Brama segmentowa APU 67 Thermo z drzwiami przejściowymi bez wystającego progu Aluminiowe profile rurowe z przegrodą termiczną Wysokość cokołu 1500 Widok od zewnątrz 115 Wysokość mocowania klamki (DRH): = 80,5 > = 80,5 Szerokość przejścia w świetle drzwi przejściowych (DBS) = 905 mm** Wysokość przejścia drzwi przejściowych (DHS) = Sn 1 TH + (wysokość cokołu 55*) Sn 1 Ilość ram w drzwiach przejściowych * Uwaga: jeżeli nad drzwiami przejściowymi nie ma żadnej ramy, to zamiast 55 powinno być 0 ** W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 798 mm 4, W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Zakres wymiarów Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Bramy mogą mieć każdą szerokość w odstępach co mm. Zakres Zakres 2 Zakres 1 SH 1 SH 2 n 1 Wysokość DHS Sn 1 Wysokość Ilość wypełnień / pól na ramę aluminiową SPB Wskazówki: W przypadku wypełnienia drzwi przejściowych szkłem naturalnym, wysokość progu SH 2 (ok. 1 mm) występuje w bramach już od szerokości 45 mm. Przeszklenia S4, U4, A4, B4, M4, XU są dostępne tylko na zapytanie. Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Na zapytanie i tylko napęd bezpośredni S140 z prowadzeniem H Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem patrz strona 5 Zmiana zakresu DHS Wysokość przejścia drzwi przejściowych w odniesieniu do wysokości wzorcowej DBS Szerokość przejścia w świetle drzwi przejściowych DRH Wysokość mocowania klamki Wymiar ościeżnicy w świetle (od 1750) Wysokość wzorcowa SPB Szerokość szczebliny SH 1 Wysokość progu (5 wzrastająca do ) SH 2 Wysokość progu (ok. 1) n 1 Ilość ram aluminiowych Sn 1 Ilość ram aluminiowych w drzwiach przejściowych TH Wysokość segmentów bramy 20 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

21 Brama segmentowa APU 67 Thermo z drzwiami przejściowymi i progiem Aluminiowe profile rurowe z przegrodą termiczną Wysokość cokołu 1500 Widok od zewnątrz 55 Wysokość mocowania klamki na zapytanie Szerokość przejścia w świetle drzwi przejściowych (DBS) = 905 mm* Wysokość przejścia drzwi przejściowych (DHS) = Sn 1 TH + (wysokość cokołu 55) Sn 1 Ilość ram w drzwiach przejściowych * W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 798 mm 4, W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu W wersji Micrograin tylko bramy o szerokości do mm W bramach o szerokości > mm dolny segment bramy zbudowany z profilu 75 / 500 mm i aluminiowych profili cokołu mm Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Zakres wymiarów Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Bramy mogą mieć każdą szerokość w odstępach co mm. Zakres Zakres 2 Zakres 1 SH 1 SH 2 n 1 Wysokość DHS Sn 1 Wysokość Ilość wypełnień / pól na ramę aluminiową SPB Wskazówki: W przypadku wypełnienia drzwi przejściowych szkłem naturalnym, wysokość progu SH 2 (ok. 1 mm) występuje w bramach już od szerokości 45 mm. Przeszklenia S4, U4, A4, B4, M4, XU są dostępne tylko na zapytanie. Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Na zapytanie i tylko napęd bezpośredni S140 z prowadzeniem H Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem patrz strona 5 Zmiana zakresu DHS Wysokość przejścia drzwi przejściowych w odniesieniu do wysokości wzorcowej DBS Szerokość przejścia w świetle drzwi przejściowych DRH Wysokość mocowania klamki Wymiar ościeżnicy w świetle (od 1750) Wysokość wzorcowa SPB Szerokość szczebliny SH 1 Wysokość progu (215) SH 2 Wysokość progu (12) n 1 Ilość ram aluminiowych Sn 1 Ilość ram aluminiowych w drzwiach przejściowych TH Wysokość segmentów bramy Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

22 Brama segmentowa ALR 67 Thermo Płyta bramy z aluminiowych profili rurowych z przegrodą termiczną Widok od zewnątrz 55 TH = Wysokość bramy 5 Ilość ram w bramie 4, * Na życzenie 115 mm, jeżeli brama ma mieć taki sam wygląd jak inna brama o takiej samej wysokości, wyposażona w drzwi przejściowe bez wystającego progu W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu W bramach o szerokości powyżej 55 mm w dolnym segmencie montowane są diagonalne wzmocnienia (niewidoczne w przypadku pełnych wypełnień) Ilustracje przedstawiające tak samo wyglądające bramy z drzwiami przejściowymi znajdują się na stronie Zakres wymiarów Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Bramy mogą mieć każdą szerokość w odstępach co mm. Zakres Zakres 2 Zakres > 8000 Sn 1 Wysokość n 1 Wysokość Ilość wypełnień / pól na ramę aluminiową SPB 52 Przeszklenia S4, U4, A4, B4, M4, XU są dostępne tylko na zapytanie. Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Na zapytanie i tylko napęd bezpośredni S140 z prowadzeniem H Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem patrz strona 5 Zmiana zakresu n 1 Ilość ram aluminiowych Sn 1 Ilość ram aluminiowych w drzwiach przejściowych Wysokość wzorcowa Wymiar ościeżnicy w świetle (od 1200) SPB Szerokość szczebliny TH Wysokość segmentów bramy 22 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

23 Brama segmentowa ALR 67 Thermo z drzwiami przejściowymi bez wystającego progu Płyta bramy z aluminiowych profili rurowych z przegrodą termiczną Widok od zewnątrz 115 Wysokość mocowania klamki na zapytanie Szerokość przejścia w świetle drzwi przejściowych (DBS) = 905 mm** Wysokość przejścia drzwi przejściowych (DHS) = Sn 1 TH 55* Sn 1 Ilość ram w drzwiach przejściowych * Uwaga: jeżeli nad drzwiami przejściowymi nie ma żadnej ramy, to zamiast 55 powinno być 0 ** W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 8 mm 4, W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu W bramach o szerokości powyżej 55 mm (powyżej 45 mm w bramach z wypełnieniem z naturalnego szkła w obszarze drzwi przejściowych) w dolnym segmencie montowane są diagonalne wzmocnienia niewidoczne w przypadku pełnych wypełnień). Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Zakres wymiarów Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Bramy mogą mieć każdą szerokość w odstępach co mm. Zakres Zakres 2 Zakres 1 SH 1 SH 2 n 1 Wysokość DHS Sn 1 Wysokość Ilość wypełnień / pól na ramę aluminiową SPB Wskazówki: W przypadku wypełnienia drzwi przejściowych szkłem naturalnym, wysokość progu SH 2 (ok. 1 mm) występuje w bramach już od szerokości 45 mm. Przeszklenia S4, U4, A4, B4, M4, XU są dostępne tylko na zapytanie. Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Na zapytanie i tylko napęd bezpośredni S140 z prowadzeniem H Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem patrz strona 5 Zmiana zakresu DHS Wysokość przejścia drzwi przejściowych w odniesieniu do wysokości wzorcowej DBS Szerokość przejścia w świetle drzwi przejściowych DRH Wysokość mocowania klamki Wymiar ościeżnicy w świetle (od 1750) Wysokość wzorcowa SPB Szerokość szczebliny SH 1 Wysokość progu (5 wzrastająca do ) SH 2 Wysokość progu (ok. 1) n 1 Ilość ram aluminiowych Sn 1 Ilość ram aluminiowych w drzwiach przejściowych TH Wysokość segmentów bramy Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

24 Brama segmentowa ALR 67 Thermo z drzwiami przejściowymi i progiem Płyta bramy z aluminiowych profili rurowych z przegrodą termiczną Widok od zewnątrz 4, Wysokość mocowania klamki na zapytanie Szerokość przejścia w świetle drzwi przejściowych (DBS) = 905 mm** Wysokość przejścia drzwi przejściowych (DHS) = Sn 1 TH 55 Sn 1 Ilość ram w drzwiach przejściowych * 265,5 przy SH 2 ** W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 798 mm W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Zakres wymiarów Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Bramy mogą mieć każdą szerokość w odstępach co mm. Zakres Zakres 2 Zakres 1 SH 1 SH 2 n 1 Wysokość DHS Sn 1 Wysokość Ilość wypełnień / pól na ramę aluminiową SPB Wskazówki: W przypadku wypełnienia drzwi przejściowych szkłem naturalnym, wysokość progu SH 2 (ok. 1 mm) występuje w bramach już od szerokości 45 mm. Przeszklenia S4, U4, A4, B4, M4, XU są dostępne tylko na zapytanie. Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Na zapytanie i tylko napęd bezpośredni S140 z prowadzeniem H Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem patrz strona 5 Zmiana zakresu DHS Wysokość przejścia drzwi przejściowych w odniesieniu do wysokości wzorcowej DBS Szerokość przejścia w świetle drzwi przejściowych DRH Wysokość mocowania klamki Wymiar ościeżnicy w świetle (od 1750) Wysokość wzorcowa SPB Szerokość szczebliny SH 1 Wysokość progu (187) SH 2 Wysokość progu (12) n 1 Ilość ram aluminiowych Sn 1 Ilość ram aluminiowych w drzwiach przejściowych TH Wysokość segmentów bramy 24 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

25 Brama segmentowa ALR 67 Thermo Glazing Płyta bramy z aluminiowych profili rurowych z przegrodą termiczną Widok od zewnątrz ,5 TH TH OTH TH = UTH = TH OTH = TH + 5 Wysokość bramy 119 Ilość ram w bramie TH UTH W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu Wszystkie rodzaje prowadzenia na zapytanie 4, Zakres wymiarów Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Bramy mogą mieć każdą szerokość w odstępach co mm. 2 Zakres 1 n 1 Wysokość Ilość wypełnień / pól na ramę aluminiową SPB 52 na zapytanie Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem patrz strona 5 Zmiana zakresu Wysokość wzorcowa Wymiar ościeżnicy w świetle (od ) Do SPB Szerokość szczebliny n 1 Ilość ram aluminiowych UTH Wysokość dolnego segmentu bramy TH Wysokość segmentów bramy OTH Wysokość górnego segmentu bramy Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

26 Układy przeszkleń / drzwi przejściowych Bramy segmentowe z wypełnieniami / polami Układy przeszklenia widok z zewnątrz Brama segmentowa SPU 67 Thermo z drzwiami przejściowymi bez wystającego progu Brama segmentowa SPU 67 Thermo taka sama pod względem wizualnym jak bramy z drzwiami przejściowymi Brama segmentowa SPU 67 Thermo ze standardowym podziałem okien Brama segmentowa APU 67 Thermo z drzwiami przejściowymi bez wystającego progu Brama segmentowa APU 67 Thermo taka sama pod względem wizualnym jak bramy z drzwiami przejściowymi Brama segmentowa APU 67 Thermo ze standardowym podziałem okien Brama segmentowa ALR 67 Thermo z drzwiami przejściowymi bez wystającego progu Brama segmentowa ALR 67 Thermo taka sama pod względem wizualnym jak bramy z drzwiami przejściowymi Brama segmentowa ALR 67 Thermo ze standardowym podziałem okien Położenie drzwi przejściowych Wskazówki: Szerokość przejścia w świetle drzwi przejściowych (DBS) = 905 mm Drzwi przejściowe w bramie otwierane tylko na zewnątrz 26 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

27 Układy przeszkleń / drzwi przejściowych Bramy segmentowe z 4 wypełnieniami / polami Układy przeszklenia widok z zewnątrz Brama segmentowa SPU 67 Thermo z drzwiami przejściowymi bez wystającego progu Brama segmentowa SPU 67 Thermo taka sama pod względem wizualnym jak bramy z drzwiami przejściowymi Brama segmentowa SPU 67 Thermo ze standardowym podziałem okien Brama segmentowa APU 67 Thermo z drzwiami przejściowymi bez wystającego progu Brama segmentowa APU 67 Thermo taka sama pod względem wizualnym jak bramy z drzwiami przejściowymi Brama segmentowa APU 67 Thermo ze standardowym podziałem okien Brama segmentowa ALR 67 Thermo z drzwiami przejściowymi bez wystającego progu Brama segmentowa ALR 67 Thermo taka sama pod względem wizualnym jak bramy z drzwiami przejściowymi Brama segmentowa ALR 67 Thermo ze standardowym podziałem okien Położenie drzwi przejściowych 45 Wskazówki: Szerokość przejścia w świetle drzwi przejściowych (DBS) = 905 mm Drzwi przejściowe w bramie otwierane tylko na zewnątrz Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

28 Układy przeszkleń / drzwi przejściowych Bramy segmentowe z 5 wypełnieniami / polami Układy przeszklenia widok z zewnątrz Brama segmentowa SPU 67 Thermo z drzwiami przejściowymi bez wystającego progu Brama segmentowa SPU 67 Thermo taka sama pod względem wizualnym jak bramy z drzwiami przejściowymi Brama segmentowa SPU 67 Thermo ze standardowym podziałem okien Brama segmentowa APU 67 Thermo z drzwiami przejściowymi bez wystającego progu Brama segmentowa APU 67 Thermo taka sama pod względem wizualnym jak bramy z drzwiami przejściowymi Brama segmentowa APU 67 Thermo ze standardowym podziałem okien Brama segmentowa ALR 67 Thermo z drzwiami przejściowymi bez wystającego progu Brama segmentowa ALR 67 Thermo taka sama pod względem wizualnym jak bramy z drzwiami przejściowymi Brama segmentowa ALR 67 Thermo ze standardowym podziałem okien Położenie drzwi przejściowych Wskazówki: Szerokość przejścia w świetle drzwi przejściowych (DBS) = 905 mm Drzwi przejściowe w bramie otwierane tylko na zewnątrz 28 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

29 Drzwi boczne NT 80 Thermo Możliwe rodzaje mocowania Montaż w otworze Montaż obok bramy, otwierane na zewnątrz lub do wewnątrz, prawe lub lewe RAM LDB LDB RAM Montaż w otworze, otwierane na zewnątrz lub do wewnątrz, prawe lub lewe RAM LDB LDB STRONA WEWNĘTRZNA RAM STRONA WEWNĘTRZNA Montaż za otworem Otwierane tylko do wewnątrz, prawe lub lewe LF LDB RAM STRONA WEWNĘTRZNA Wymiary gotowego otworu w świetle Wymiar zamówieniowy Wymiary zewnętrzne ramy RAM Zakres wymiarów: szerokość: RAM 7 do 0, wysokość: RAM 1865 do 2525 (należy podać wymiary zewnętrzne ramy) Drzwi z ryglowaniem wielopunktowym: RAM 1920 mm Wymiary przejścia w świetle: Kąt otwarcia Szerokość Wysokość 16 RAM RAM 215 RAM LF RAM LDB LDH Wymiar gotowego otworu w świetle Wymiar zewnętrzny ramy Szerokość przejścia w świetle Wysokość przejścia w świetle Wymiar ościeżnicy w świetle Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

30 Drzwi boczne NT 80 Thermo Wypełnienia: przetłoczenia S w strukturze Stucco / przetłoczenia L Micrograin LF RAM = n1 TH + BH ( 60) LDH = RAM 152 BB LF RAM = n1 x TH + BH ( 60) LDH = RAM 152 BB LF RAM = n1 x TH + 27 BH ( 60) LDH = RAM BB LDB* LDB* LDB* RAM 7 0 LF 120 RAM 7 0 LF 120 RAM 7 0 LF 120 LF RAM = n1 TH + BH ( 60) LDH = RAM BB LF RAM = n1 x TH + BH ( 60) LDH = RAM BB LF RAM = n1 x TH + 27 BH ( 60) LDH = RAM BB LDB* RAM 7 0 LF 120 LDB* RAM 7 0 LF 120 LDB* RAM 7 0 LF 120 W wersji RC 2 nie można zastosować przeszklenia typu Sandwich. LF RAM = n1 x TH + BH ( 555) LDH = RAM 155 BB A A 50 A A 57,5 57, LF RAM = n1 x TH + 5 BH ( 555) LDH = RAM 155 BB A A 50 A A 22,5 22, LF RAM = n1 x TH + BH ( 60) LDH = RAM 152 BB E 50 E E LF RAM = n1 x TH + 5 BH ( 680) LDH = RAM 152 BB E 50 E E LDB* LDB* LDB* LDB* RAM: A 0 D 980 = 0 LF 120 RAM: A 0 D 980 = 0 LF 120 RAM 1 0 LF 120 RAM 1 0 LF 120 * patrz strona 29 LF Wymiar gotowego otworu w świetle RAM Wymiar zewnętrzny ramy BH Wysokość przysłony BB LDB LDH TH Szerokość przysłony Szerokość przejścia w świetle Wysokość przejścia w świetle Wysokość segmentów bramy SO n 1 Wysokość cokołu Wymiar ościeżnicy w świetle Ilość segmentów bramy / ram aluminiowych 0 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

31 Drzwi boczne NT 80 Thermo Wypełnienia: przetłoczenia L Micrograin Przeszklenie Sandwich typ A TH = 500 Przeszklenie Sandwich typ A TH = 625 i 750 RAM = n1 x TH + LDH = RAM RAM = n1 x TH + 5 LDH = RAM RAM = n1 x TH + 71 LDH = RAM RAM = n1 x TH + 71 LDH = RAM RAM: A 0 D 980 = 0 RAM: A 0 D 980 = 0 RAM: A 0 D 980 = 0 RAM: A 0 D 980 = 0 Przeszklenie Sandwich typ A TH = 625 / 750 i 750 / 625 Przeszklenie Sandwich typ E TH = 625 RAM = n1 x TH + 2 LDH = RAM RAM = n1 x TH + 40 LDH = RAM RAM = n1 x TH + LDH = RAM RAM = n1 x TH + 5 LDH = RAM RAM: A 0 D 980 = 0 RAM: A 0 D 980 = 0 RAM 1 0 RAM 1 0 Przeszklenie Sandwich typ E TH = 750 RAM = n1 x TH + 71 LDH = RAM RAM 1 0 W wersji RC 2 nie można zastosować przeszklenia typu Sandwich. (legenda na stronie 0) Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

32 Drzwi boczne NT 80 Thermo Wypełnienia: przetłoczenia S w strukturze Stucco / przetłoczenia L Micrograin Drzwi boczne NT 80 Thermo takie same jak bramy typu APU 67 Thermo LF RAM = n1 x TH + BH ( 60) LDH = RAM TH 145 TH BB TH=750 TH TH TH TH+5 LF RAM = n1 x TH + 27 BH ( 60) LDH = RAM TH 145 TH 120 BB ,5 TH=750 TH TH TH TH+5 Drzwi boczne NT 80 Thermo takie same jak bramy typu ALR 67 Thermo LF RAM = n1 x TH + BH ( 60) TH 145 TH 22 LDH = RAM BB TH TH TH TH TH+5 LF RAM = n1 x TH + 27 BH ( 60) LDH = RAM TH 145 TH BB ,5 TH TH TH TH TH+5 LDB* LDB* LDB* LDB* RAM 7 0 LF 120 RAM 7 0 LF 120 RAM 7 0 LF 120 RAM 7 0 LF 120 * patrz strona 29 LF Wymiar gotowego otworu w świetle RAM Wymiar zewnętrzny ramy BH Wysokość przysłony BB LDB LDH TH Szerokość przysłony Szerokość przejścia w świetle Wysokość przejścia w świetle Wysokość segmentów bramy SO n 1 Wysokość cokołu Wymiar ościeżnicy w świetle Ilość segmentów bramy / ram aluminiowych 2 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

33 Drzwi boczne NT 80 Thermo Możliwe rodzaje montażu Możliwe rodzaje montażu SPU 67 Thermo w otworze bez przeszklonego pola, bez przeszklenia typu Sandwich SPU 67 Thermo za otworem bez przeszklonego pola, bez przeszklenia typu Sandwich SPU 67 Thermo, APU 67 Thermo z przysłoną ALR 67 Thermo z przysłoną 80 RAM = LF 20 LF STRONA WEWNĘTRZNA RAM 20 LF RAM BH LF RAM BH LF W otworze AW Kołek do ramy metalowej 2,5 (na ilustracji poniżej z profilem poszerzającym, szer. 50* mm do wykonania kryjącej izolacji) Blachowkręt z łbem wpuszczanym B 6, 80 R R R * opcjonalnie także z 25 mm Za otworem W przypadku montażu z przegrodą termiczną odbiorca musi wykonać odpowiednie przygotowania. R AW SW Profil zamknięty Kątownik aluminiowy Kątownik stalowy BH RAM LF Wysokość przysłony Wymiar zewnętrzny ramy Wymiar gotowego otworu w świetle Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

34 Drzwi boczne NT 80 Thermo RC 2 Możliwe rodzaje montażu Możliwe rodzaje montażu Montaż drzwi bocznych i przysłony musi być wykonany zgodnie z normą PN EN SPU w otworze bez przeszklonego pola, bez przeszklenia typu Sandwich SPU za otworem bez przeszklonego pola, bez przeszklenia typu Sandwich SPU, APU z przysłoną ALR z przysłoną STRONA WEWNĘTRZNA 80 RAM = LF 20 LF 20 RAM LF RAM BH LF RAM BH LF W otworze AW AW Kołek do ramy metalowej 2,5 Blachowkręt z łbem wpuszczanym B 6, 80 Stosowanie kołków do ramy metalowej i blachowkrętów z łbem wpuszczanym tylko w przypadku montażu drzwi bocznych t 4 Za otworem W przypadku montażu z przegrodą termiczną odbiorca musi wykonać odpowiednie przygotowania. R AW SW Profil zamknięty Kątownik aluminiowy Kątownik stalowy BH RAM LDB Wysokość przysłony Wymiar zewnętrzny ramy Szerokość przejścia w świetle LF Wymiar gotowego otworu w świetle 4 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

35 Elementy stałe Możliwe rodzaje montażu i przykłady montażowe Możliwe rodzaje montażu SPU 67 Thermo za otworem bez przeszklonego pola, bez przeszklenia typu Sandwich APU 67 Thermo za otworem APU 67 Thermo za otworem 5 RAMH = LF ,5 RAMH = LF + 47,5 5 8,5 RAMH = LF + 47,5 8, ,5 52,5 STRONA WEWNĘTRZNA SPU 67 Thermo w otworze bez przeszklonego pola, bez przeszklenia typu Sandwich APU 67 Thermo w otworze APU 67 Thermo w otworze RAMH = LF 5 5 8,5 LF RAMH = LF 5 5 8,5 LF 5 RAMH = LF 5 8,5 STRONA WEWNĘTRZNA LF Przykłady montażowe Za otworem BOS ST8 0 R R R BLS B8 22 R R R AW AW BLS A AW AW W otworze Przed otworem BLS B8 22 R R R AW AW BLS A BLS A BOS ST8 0 AW W przypadku montażu z przegrodą termiczną odbiorca musi wykonać odpowiednie przygotowania. AW LF RAMB Kątownik aluminiowy Wymiar gotowego otworu w świetle Szerokość zewnętrzna ramy RAMH Wysokość zewnętrzna ramy Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

36 Typ prowadzenia: N Prowadzenie normalne DE BW LDH = * STH N N WE FT 575 B 25 LH 225 [VL1, VL2 = 25] ET ADH LDB OFF DA 125 ET = min. Głębokość zabudowy w bramach obsługiwanych ręcznie przy napędzie osiowym w bramach obsługiwanych ręcznie i przy napędzie osiowym, ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę w bramach obsługiwanych ręcznie i przy napędzie osiowym w bramach obsługiwanych ręcznie i przy napędzie osiowym, ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę Wskazówki: W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Przy zastosowaniu zderzaka sprężynowego poniżej szyny bieżnej, wysokość bramy w świetle zmniejsza się o mm w obszarze tego zderzaka Należy uwzględnić dopuszczalny zakres wymiarów poszczególnych typów bram podany na stronach 9 14 i 17 25! Ciężar bramy pod obciążenie stropu: SPU 67 Thermo = 450 N/m 2 APU 67 Thermo / ALR 67 Thermo = 500 N/m 2 ALR 67 Thermo Glazing = 600 N/m 2 Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona 55 STH WE DA FT N N N Przy podwójnym wale sprężynowym > * Wysokość przejazdu w świetle LDH Napęd Bez napędu WA 400 ** WA 00 ** *** Bez drzwi przejściowych Drzwi przejściowe z progiem Drzwi przejściowe bez progu > *** Bez drzwi przejściowych Drzwi przejściowe z progiem Drzwi przejściowe bez progu Bez drzwi przejściowych 0 0 ** Lub z napędem ręcznym z przekładnią łańcuchową / napędem ręcznym *** > z wypełnieniem z naturalnego szkła w obszarze drzwi przejściowych LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) LDH Wysokość przejazdu w świetle Wysokość wzorcowa LH Wysokość prowadnicy = BW Mocowanie podpory wału N 1 = + 45 N 2 = + N = ADH WE STH DA DE FT B ET Odległość do tylnej kotwy stropowej N 1 / N 2 = N = + 20 Odległość do środkowej kotwy stropowej (patrz strona 59) Odległość wału od nadproża (patrz tabela) Min. wysokość nadproża (patrz tabela) Odległość od stropu (patrz tabela) Wysokość do stropu Wymiar ościeżnicy w świetle Wolna przestrzeń pod zabudowę bramy Wolna przestrzeń dla bramy Początek łuku szyny bieżnej, 185 Min. głębokość zabudowy Minimalna wysokość nadproża Rozmiar prowadzenia Wysokość nadproża Rozmiar prowadzenia Wysokość nadproża Rozmiar prowadzenia Wysokość nadproża N GD RG N GD RG N 585 H V NA 1 45 H 5 9 V NA H V ND HA VA ND HD VU ND 585 HD 5 9 VU NH HD VU NH HU WG NH HU WG NS RD NS RD Wymiary w mm 6 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

37 Typ prowadzenia: N dla S17.24 i S5.0 Prowadzenie normalne dla napędu bezpośredniego S17.24 i S5.0 DE BW LDH = STH WE FT 575 B LH 25 ET ADH DA STRONA WEWNĘTRZNA Wskazówki: Dopuszczalny zakres wymiarów i. W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Przy zastosowaniu zderzaka sprężynowego poniżej szyny bieżnej, wysokość bramy w świetle zmniejsza się o mm w obszarze tego zderzaka Wszystkie wersje bram dostępne na zapytanie. Ciężar bramy pod obciążenie stropu: SPU 67 Thermo = 450 N/m 2 APU 67 Thermo / ALR 67 Thermo = 500 N/m 2 ALR 67 Thermo Glazing = 600 N/m 2 STH WE DA FT N * LDB OFF 125* Wysokość przejazdu w świetle LDH Napęd bezpośredni S17 / S5 Bez drzwi przejściowych Drzwi przejściowe z progiem 50 Drzwi przejściowe bez progu 85 N [VL1, VL2 = 25] ET = min. Głębokość zabudowy w przypadku napędu bezpośredniego napęd bezpośredni ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) LDH Wysokość przejazdu w świetle Wysokość wzorcowa LH Wysokość prowadnicy = BW Mocowanie podpory wału N 2 = + ADH Odległość do tylnej kotwy stropowej N 2 = Odległość do środkowej kotwy stropowej (patrz strona 59) WE Odległość wału od nadproża (patrz tabela) STH Min. wysokość nadproża 545 DA Odległość od stropu (patrz tabela) DE FT B ET Wysokość do stropu Wymiar ościeżnicy w świetle Wolna przestrzeń pod zabudowę bramy Wolna przestrzeń dla bramy Początek łuku szyny bieżnej, 185 Min. głębokość zabudowy * Należy uwzględnić mocowanie boczne, patrz strona 68 Wymiary w mm Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

38 Typ prowadzenia: NA Prowadzenie normalne z podwyższonym wałem sprężyny skrętnej WE 685 ET ADH Ciężar bramy pod obciążenie stropu: SPU 67 Thermo = 450 N/m 2 APU 67 Thermo / ALR 67 Thermo = 500 N/m 2 ALR 67 Thermo Glazing = 600 N/m 2 Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona 55. STH min. WE DA min. NA NA DE BW LDH = * STH B 25 LH OFF LDB 225 [VL1, VL2 = 25] STRONA WEWNĘTRZNA DA NA ET = min. Głębokość zabudowy w bramach obsługiwanych ręcznie przy napędzie osiowym w bramach obsługiwanych ręcznie i przy napędzie osiowym, ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) LDH Wysokość przejazdu w świetle STH Maks. wysokość nadproża (w zależności od zamówienia) DA Maks. odległość od stropu (w zależności od zamówienia) Wysokość wzorcowa DE Wysokość do stropu (w zależności od zamówienia) LH Wysokość prowadnicy = BW Mocowanie podpory wału NA 1: BW min. = + 55 NA 2: BW min. = + 80 NA 1: BW maks. (7820) = DE 80 NA 2: BW maks. (7995) = DE 5 ADH Odległość do tylnej kotwy stropowej NA 1 + NA 2 = Odległość do środkowej kotwy stropowej (patrz strona 59) WE Odległość wału od nadproża DAL Długość kotwy = DE 125 (patrz strona 59) Wymiar ościeżnicy w świetle Wolna przestrzeń pod zabudowę bramy B Początek łuku szyny bieżnej, ET Min. głębokość zabudowy * Wysokość przejazdu w świetle LDH patrz prowadzenie typu N Wskazówki: Należy uwzględnić dopuszczalny zakres wymiarów poszczególnych typów bram podany na stronach 9 14 i 17 25! W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Przy zastosowaniu zderzaka sprężynowego poniżej szyny bieżnej, wysokość bramy w świetle zmniejsza się o mm w obszarze tego zderzaka 8 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

39 Typ prowadzenia: ND Prowadzenie normalne uwzględniające nachylenie dachu do maks. 45 DE BW LDH = * STH B ET ADH LH DA a Nachylenie prowadnicy do 45 Obliczanie stopni patrz tabela na stronie 69 STRONA WEWNĘTRZNA OFF * Wysokość przejazdu w świetle LDH patrz prowadzenie typu N W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Przy zastosowaniu zderzaka sprężynowego poniżej szyny bieżnej, wysokość bramy w świetle zmniejsza się o mm w obszarze tego zderzaka Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Ciężar bramy pod obciążenie stropu: SPU 67 Thermo = 450 N/m 2 APU 67 Thermo / ALR 67 Thermo = 500 N/m 2 ALR 67 Thermo Glazing = 600 N/m 2 Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona 55. STH 0 STH > 0 ND ND ND 585 Przy podwójnym wale sprężynowym LDB Zakres ND Zakres ND 2 Zakres ND [VL1, VL2 = 25] > 16 na zapytanie maks. 0 maks. 45 ND ND a 6, a 6, a 6, a 6, a 6, a 6,5 ET = min. Głębokość zabudowy a > 5 i z napędem / bez napędu ze zderzakiem sprężynowym krótkim a 5 i z napędem, ze zderzakiem sprężynowym długim a 5 i z obsługą ręczną, ze zderzakiem sprężynowym krótkim w bramach obsługiwanych ręcznie i przy napędzie osiowym, ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę wszystkie wersje wykonania w bramach obsługiwanych ręcznie i przy napędzie osiowym, ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę Wszystkie pozostałe wymiary montażowe podano w informacjach o prowadzeniu normalnym Należy uwzględnić dopuszczalny zakres wymiarów poszczególnych typów bram podany na stronach 9 14 i 17 25! ALR 67 Thermo Glazing i bramy z drzwiami przejściowymi na zapytanie Obliczanie kąta nachylenia dachu, patrz strona 7 Nachylenie dachu na zapytanie dla i > 0 lub > i > 16. LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) LDH Wysokość przejazdu w świetle LH Wysokość prowadnicy B Początek łuku szyny bieżnej, LH BW Mocowanie podpory wału ND 1, 0 = + 45 ND 2, 0 = + ND 1 + ND 2, > 0 = ND, 16 = ADH Odległość do tylnej kotwy stropowej ND 1 + ND 2 = a 6,5 ND = + 20 a 6,5 Odległość do środkowej kotwy stropowej (patrz strona 59) STH Min. wysokość nadproża (patrz strona 6) DA Odległość od stropu na zapytanie DAL Długość kotwy = DE + 25 (patrz strona 59) Wymiar ościeżnicy w świetle (od 1200) DE Wysokość do stropu ET Min. głębokość zabudowy Wysokość wzorcowa Wolna przestrzeń pod zabudowę bramy a Nachylenie dachu Możliwe wszystkie wersje wykonania wszystkich typów bram Bramy typu APU 67 Thermo i ALR 67 Thermo na zapytanie Bramy typu SPU 67 Thermo na zapytanie (nie są możliwe bramy APU 67 Thermo i ALR 67 Thermo) Na zapytanie Granica prowadzenia SPU 67 Thermo Granica prowadzenia APU 67 Thermo i ALR 67 Thermo Wymiary w mm Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

40 Typ prowadzenia: NH Prowadzenie normalne minimalnie podniesione DE BW min. 125 LDH = STH 25 WE B 275 ET ADH LDB LH DA STRONA WEWNĘTRZNA OFF min. 125 Ciężar bramy pod obciążenie stropu: SPU 67 Thermo = 450 N/m 2 APU 67 Thermo / ALR 67 Thermo = 500 N/m 2 ALR 67 Thermo Glazing = 600 N/m 2 Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona 55. WE DA NH NH NH Przy podwójnym wale sprężynowym ET = min. Głębokość zabudowy w bramach obsługiwanych ręcznie, ze zderzakiem 2 LH sprężynowym długim (standard) w bramach obsługiwanych ręcznie ze zderzakiem 2 LH sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę w bramach z napędem osiowym i zderzakiem sprężynowym 2 LH długim = (LH ) 00 przy napędzie osiowym ze zderzakiem sprężynowym poniżej 2 LH szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę 2 LH wszystkie wersje wykonania w bramach obsługiwanych ręcznie i przy napędzie osiowym, ze 2 LH zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę Wskazówki: W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Przy zastosowaniu zderzaka sprężynowego poniżej szyny bieżnej, wysokość bramy w świetle zmniejsza się o mm w obszarze tego zderzaka Należy uwzględnić dopuszczalny zakres wymiarów poszczególnych typów bram podany na stronach 9 14 i 17 25! ALR 67 Thermo Glazing i bramy z drzwiami przejściowymi na zapytanie Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. NH NH Zakres NH Zakres NH 2 Zakres NH LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) LDH Wysokość przejazdu w świetle Wysokość wzorcowa BW Mocowanie podpory wału NH 1 = LH NH 2 = LH NH = LH + 05 LH Wysokość prowadnicy min. = + 0 maks. = ADH Odległość do tylnej kotwy stropowej NH 1 + NH 2 = 2 LH + 6 (zderzak sprężynowy długi) NH 1 + NH 2 = 2 LH + 40 (zderzak sprężynowy krótki i długi + napęd) NH = 2 LH + 5 Odległość do środkowej kotwy stropowej (patrz strona 59) WE Odległość wału od nadproża STH Min. wysokość nadproża (patrz strona 6) DA Odległość od stropu DE Wysokość do stropu DAL Długość kotwy = DE LH + 15 (patrz strona 59) Wymiar ościeżnicy w świetle (od 1200) ET Min. głębokość zabudowy Wolna przestrzeń pod zabudowę bramy B Początek łuku szyny bieżnej, LH Możliwe wszystkie wersje wykonania wszystkich typów bram Bramy typu SPU 67 Thermo na zapytanie (nie są możliwe bramy APU 67 Thermo i ALR 67 Thermo) Na zapytanie Granica prowadzenia SPU 67 Thermo Granica prowadzenia APU 67 Thermo i ALR 67 Thermo Wymiary w mm 40 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

41 Typ prowadzenia: NS Prowadzenie normalne z podwójnym załamaniem 2 45 HH BW LDH = * STH WE HT ET ADH LH B STRONA WEWNĘTRZNA LH DA DE = LH + DA W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Przy zastosowaniu zderzaka sprężynowego poniżej szyny bieżnej, wysokość bramy w świetle zmniejsza się o mm w obszarze tego zderzaka Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Ciężar bramy pod obciążenie stropu: SPU 67 Thermo = 450 N/m 2 APU 67 Thermo / ALR 67 Thermo = 500 N/m 2 ALR 67 Thermo Glazing = 600 N/m 2 Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona 55. OFF STH HT WE BW NS NS LDB 225 [VL1, VL2 = 25] 125 Należy uwzględnić dopuszczalny zakres wymiarów poszczególnych typów bram podany na stronach 9 14 i 17 25! ALR 67 Thermo Glazing i bramy z drzwiami przejściowymi na zapytanie Zakres NS 2 Zakres NS * Wysokość przejazdu w świetle LDH Napęd Bez napędu WA 400 ** *** Bez drzwi przejściowych Drzwi przejściowe z progiem 0 50 Drzwi przejściowe bez progu > *** Bez drzwi przejściowych Drzwi przejściowe z progiem 0 0 Drzwi przejściowe bez progu Wysokość bramy Wysokość prowadnicy LH min. LH maks ** Lub z napędem ręcznym z przekładnią łańcuchową / napędem ręcznym *** > z wypełnieniem z naturalnego szkła w obszarze drzwi przejściowych STH Min. wysokość nadproża (patrz strona 6) ET Min. głębokość zabudowy na zapytanie ADH Odległość do tylnej kotwy stropowej na zapytanie Odległość do środkowej kotwy stropowej na zapytanie DA Odległość od stropu min. 275 HT Głębokość przeszkody DAL Długość kotwy = DE LH 15 (patrz strona 59) BW Mocowanie podpory wału WE Odległość wału od nadproża HH Wysokość przeszkody DE Wysokość do stropu LH Wysokość prowadnicy LDB LDH B NS 2 NS 1 Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 59) Wysokość przejazdu w świetle Wymiar ościeżnicy w świetle (od 1200) Wysokość wzorcowa Wolna przestrzeń pod zabudowę bramy Początek łuku szyny bieżnej, 185 Możliwe wszystkie wersje wykonania wszystkich typów bram Bramy typu SPU 67 Thermo na zapytanie (nie są możliwe bramy APU 67 Thermo i ALR 67 Thermo) Na zapytanie Granica prowadzenia SPU 67 Thermo Granica prowadzenia APU 67 Thermo i ALR 67 Thermo Wymiary w mm Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

42 Typ prowadzenia: GD Prowadzenie normalne Uwzględniające nachylenie dachu do maks. 27 i minimalnie podniesione ET ADH Ciężar bramy pod obciążenie stropu: SPU 67 Thermo = 450 N/m 2 APU 67 Thermo / ALR 67 Thermo = 500 N/m 2 ALR 67 Thermo Glazing = 600 N/m 2 Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona 55. WE DA WE GD GD DE BW LDH = STH 45 B 275 LH a OFF LDB Zakres GD 2 Zakres GD STRONA WEWNĘTRZNA Nachylenie prowadnicy do 27 Obliczanie stopni patrz tabela na stronie 69 GD LH a 6,5 2 LH a 6,5 2 LH a 6,5 2 LH a 6, ET = min. Głębokość zabudowy w bramach obsługiwanych ręcznie ze zderzakiem sprężynowym długim a > 5 oraz z napędem, ze zderzakiem sprężynowym krótkim a 5 i z napędem, ze zderzakiem sprężynowym długim w bramach obsługiwanych ręcznie i przy napędzie osiowym, ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę Wskazówki: W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Przy zastosowaniu zderzaka sprężynowego poniżej szyny bieżnej, wysokość bramy w świetle zmniejsza się o mm w obszarze tego zderzaka Należy uwzględnić dopuszczalny zakres wymiarów poszczególnych typów bram podany na stronach 9 14 i 17 25! ALR 67 Thermo Glazing i bramy z drzwiami przejściowymi na zapytanie Obliczanie kąta nachylenia dachu, patrz strona 7 Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. maks. 16 maks. 27 ADH Odległość do tylnej kotwy stropowej GD 1 + GD 2 = 2 LH + 6 a 6,5 (zderzak sprężynowy długi) GD 1 + GD 2 = 2 LH + 40 a 6,5 (zderzak sprężynowy krótki i długi + napęd) Odległość do środkowej kotwy stropowej = patrz strona 59 B Początek łuku szyny bieżnej, LH LH Wysokość prowadnicy BW Mocowanie podpory wału GD1 = LH GD2 = LH STH Min. wysokość nadproża (patrz strona 6) DA Odległość od stropu na zapytanie DE Wysokość do stropu DAL Długość kotwy na zapytanie (patrz strona 59) LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) LDH Wysokość przejazdu w świetle BW Mocowanie podpory wału GD 1 = LH GD 2 = LH WE Odległość wału od nadproża Wymiar ościeżnicy w świetle (od 1200) ET Min. głębokość zabudowy Wysokość wzorcowa Wolna przestrzeń pod zabudowę bramy a Nachylenie dachu Możliwe wszystkie wersje wykonania wszystkich typów bram Bramy typu APU 67 Thermo i ALR 67 Thermo na zapytanie Bramy typu SPU 67 Thermo na zapytanie (nie są możliwe bramy APU 67 Thermo i ALR 67 Thermo) Na zapytanie Granica prowadzenia SPU 67 Thermo Granica prowadzenia APU 67 Thermo i ALR 67 Thermo Wymiary w mm 42 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

43 Typ prowadzenia: H Prowadzenie wysokie DE BW LDH = STH WE B ET ADH 275 LH DA min. OFF LDB 25 ET = min. Głębokość zabudowy 2 LH w bramach obsługiwanych ręcznie ze zderzakiem sprężynowym długim 2 LH w bramach obsługiwanych ręcznie ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę 2 LH w bramach z napędem osiowym i zderzakiem sprężynowym długim (LH ) 00 2 LH w bramach z napędem osiowym i zderzakiem sprężynowym krótkim (LH ) > 00 2 LH przy napędzie osiowym ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę 2 LH wszystkie wersje wykonania w bramach obsługiwanych ręcznie i przy napędzie osiowym, 2 LH ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona 55. do 00 bramy z drzwiami przejściowymi H H 8 Zakres H 8 Zakres H 5 Zakres H W tabeli 1 wybierz odpowiednią wysokość prowadnicy w zależności od wysokości bramy W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Przy zastosowaniu zderzaka sprężynowego poniżej szyny bieżnej, wysokość bramy w świetle zmniejsza się o mm w obszarze tego zderzaka Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Tabela 1: Wysokość prowadnicy (LH) Wysokość bramy Wysokość bramy LH min. LH maks. LH min. LH maks H 5, WE = H 4, WE = 160 H 8, WE = 205 Wszystkie wersje i typy bram na zapytanie Wskazówki: Należy uwzględnić dopuszczalny zakres wymiarów poszczególnych typów bram podany na stronach 9 14 i 17 25! ALR 67 Thermo Glazing na zapytanie LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) LDH Wysokość przejazdu w świetle Wysokość wzorcowa LH Wysokość prowadnicy (patrz tabela 1) BW Mocowanie podpory wału H = LH + 280, H 8 = LH + 05 ADH Odległość do tylnej kotwy stropowej H 4 + H 5 = 2 LH + 6 (zderzak sprężynowy długi) H 4 + H 5 = 2 LH + 40 (zderzak sprężynowy krótki i długi + napęd) H 8 = 2 LH + 5 Odległość do środkowej kotwy stropowej (patrz strona 59) WE Odległość wału od nadproża (patrz tabela 1) STH Min. wysokość nadproża (patrz strona 6) DA min. H 4 = 420 H 5 = 450, 625 przy podwójnym wale sprężynowym H 8 = 490, 650 przy podwójnym wale sprężynowym DAL Długość kotwy DE LH 15 (patrz strona 59) DE Wysokość do stropu Wymiar ościeżnicy w świetle (od 1200) ET Głębokość zabudowy Wolna przestrzeń pod zabudowę bramy B Początek łuku szyny bieżnej, LH Wymiary w mm Możliwe wszystkie wersje wykonania wszystkich typów bram Bramy typu APU 67 Thermo i ALR 67 Thermo na zapytanie Wszystkie typy bram z drzwiami przejściowymi dostępne na zapytanie. Bramy typu SPU 67 Thermo na zapytanie (nie są możliwe bramy APU 67 Thermo i ALR 67 Thermo) Wszystkie typy bram dostępne na zapytanie. Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

44 Typ prowadzenia: H dla S17.24 i S5.0 Prowadzenie wysokie dla napędu bezpośredniego S17.24 i S5.0 DE BW LDH = STH WE B ET ADH 275 LH DA min. OFF 125* 125* LDB H 2 2 LH LH LH ET = min. Głębokość zabudowy w bramach z napędem bezpośrednim i zderzakiem sprężynowym długim (LH ) 00 w bramach z napędem bezpośrednim i zderzakiem sprężynowym krótkim (LH ) > 00 przy napędzie bezpośrednim ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę W tabeli 1 wybierz odpowiednią wysokość prowadnicy w zależności od wysokości bramy Dopuszczalny zakres wymiarów i. W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Przy zastosowaniu zderzaka sprężynowego poniżej szyny bieżnej, wysokość bramy w świetle zmniejsza się o mm w obszarze tego zderzaka Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Wszystkie wersje bram dostępne na zapytanie. Tabela 1: Wysokość prowadnicy (LH) Wysokość bramy LH min. LH maks LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) LDH Wysokość przejazdu w świetle Wysokość wzorcowa LH Wysokość prowadnicy (patrz tabela 1) BW Mocowanie podpory wału LH ADH Odległość do tylnej kotwy stropowej 2 LH + 40 (zderzak sprężynowy krótki i długi + napęd) Odległość do środkowej kotwy stropowej (patrz strona 59) WE Odległość wału od nadproża (patrz tabela 1) STH Min. wysokość nadproża (patrz strona 6) B Początek łuku szyny bieżnej, LH DA min. 420 DAL Długość kotwy DE LH 15 (patrz strona 59) DE Wysokość do stropu Wymiar ościeżnicy w świetle (od 1200) ET Głębokość zabudowy Wolna przestrzeń pod zabudowę bramy H 2, WE = 160 * Należy uwzględnić mocowanie boczne, patrz strona 68 Wymiary w mm 44 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

45 Typ prowadzenia: HA Prowadzenie wysokie z podwyższonym wałem sprężyny skrętnej DE BW LDH = STH WE B ET ADH 275 LH DA OFF LDB HA 4 25 Wskazówki: Należy uwzględnić dopuszczalny zakres wymiarów poszczególnych typów bram podany na stronach 9 14 i 17 25! ALR 67 Thermo Glazing na zapytanie 2 LH LH LH LH LH ET = min. Głębokość zabudowy w bramach obsługiwanych ręcznie, ze zderzakiem sprężynowym długim (standard) w bramach obsługiwanych ręcznie ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę w bramach z napędem osiowym i zderzakiem sprężynowym długim (LH ) 00 w bramach z napędem osiowym i zderzakiem sprężynowym krótkim (LH ) > 00 przy napędzie osiowym ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona do 00 bramy z drzwiami przejściowymi W tabeli 2 wybierz odpowiednią wysokość prowadnicy w zależności od wysokości bramy W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Przy zastosowaniu zderzaka sprężynowego poniżej szyny bieżnej, wysokość bramy w świetle zmniejsza się o mm w obszarze tego zderzaka Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Tabela 2: Wysokość prowadnicy (LH) Wysokość bramy LH min. LH maks LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) LDH Wysokość przejazdu w świetle Wysokość wzorcowa LH Wysokość prowadnicy (patrz tabela 2) BW Mocowanie podpory wału min. = HA 4 = LH maks. (8120) = HA 4 = DE 140 ADH Odległość do tylnej kotwy stropowej HA 4 = 2 LH + 6 (zderzak sprężynowy długi) HA 4 = 2 LH + 40 (zderzak sprężynowy krótki i długi + napęd) Odległość do środkowej kotwy stropowej (patrz strona 59) WE Odległość wału od nadproża (patrz tabela 2) STH Min. wysokość nadproża (patrz strona 6) DA Odległość od stropu = HA 4 = min. 420 DAL Długość kotwy DE LH 15 (patrz strona 59) DE Wysokość do stropu Wymiar ościeżnicy w świetle (od 1200) ET Głębokość zabudowy Wolna przestrzeń pod zabudowę bramy B Początek łuku szyny bieżnej, LH Wymiary w mm Możliwe wszystkie wersje wykonania wszystkich typów bram Bramy typu APU 67 Thermo i ALR 67 Thermo na zapytanie Wszystkie typy bram z drzwiami przejściowymi dostępne na zapytanie. Bramy typu SPU 67 Thermo na zapytanie (nie są możliwe bramy APU 67 Thermo i ALR 67 Thermo) Wszystkie typy bram dostępne na zapytanie. HA 4, WE = Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

46 Typ prowadzenia: HD Prowadzenie wysokie uwzględniające nachylenie dachu DE BW LDH = STH 275 ET ADH B LH DA a Nachylenie prowadnicy do 0 Obliczanie stopni patrz tabela na stronie 69 W tabeli 1 na stronie 4 wybierz odpowiednią wysokość prowadnicy w zależności od wysokości bramy HD HD 8 ET = min. Głębokość zabudowy w bramach obsługiwanych ręcznie, ze zderzakiem 2 LH a 6,5 sprężynowym długim (standard) w bramach obsługiwanych ręcznie ze zderzakiem 2 LH a 6,5 sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę w bramach z napędem osiowym i zderzakiem 2 LH a 6,5 sprężynowym długim (LH ) 00 i a 5 w bramach z napędem osiowym i zderzakiem 2 LH a 6,5 sprężynowym krótkim (LH ) > 00 lub a > 5 przy napędzie osiowym ze zderzakiem sprężynowym 2 LH a 6,5 poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę 2 LH a 6,5 wszystkie wersje wykonania w bramach obsługiwanych ręcznie i przy napędzie osiowym, ze zderzakiem sprężynowym poniżej szyny 2 LH a 6,5 bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę OFF LDB Zakres HD 8 Zakres HD 5 Zakres HD do 00 bramy z drzwiami przejściowymi Wszystkie pozostałe wymiary montażowe podano w informacjach o prowadzeniu wysokim Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona 55 Wskazówki: W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Przy zastosowaniu zderzaka sprężynowego poniżej szyny bieżnej, wysokość bramy w świetle zmniejsza się o mm w obszarze tego zderzaka Należy uwzględnić dopuszczalny zakres wymiarów poszczególnych typów bram podany na stronach 9 14 i 17 25! ALR 67 Thermo Glazing i bramy z drzwiami przejściowymi na zapytanie Obliczanie kąta nachylenia dachu, patrz strona 7 Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Nachylenie dachu > do 0 na zapytanie DA Odległość od stropu na zapytanie DAL Długość kotwy DE LH (patrz strona 59) LH Wysokość prowadnicy (patrz tabela 1 na stronie 4) STH Min. wysokość nadproża (patrz strona 6) BW Mocowanie podpory wału HD = LH + 280, HD 8 = LH + 05 ADH Odległość do tylnej kotwy stropowej HD 4 + HD 5 = 2 LH + 6 a 6,5 (zderzak sprężynowy długi) HD 4 + HD 5 = 2 LH + 40 a 6,5 (zderzak sprężynowy krótki i długi + napęd) HD 8 = 2 LH + 5 Odległość do środkowej kotwy stropowej na zapytanie WE Odległość wału od nadproża (patrz tabela 1 na stronie 4) DE Wysokość do stropu LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) LDH Wysokość przejazdu w świetle Wymiar ościeżnicy w świetle (od 1200) ET Głębokość zabudowy Wysokość wzorcowa Wolna przestrzeń pod zabudowę bramy B Początek łuku szyny bieżnej, LH a Nachylenie dachu Wymiary w mm Możliwe wszystkie wersje wykonania wszystkich typów bram Bramy typu APU 67 Thermo i ALR 67 Thermo na zapytanie Bramy typu SPU 67 Thermo na zapytanie (nie są możliwe bramy APU 67 Thermo i ALR 67 Thermo) Wszystkie typy bram dostępne na zapytanie. 46 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

47 Typ prowadzenia: HG Prowadzenie wysokie z idealnie pionową prowadnicą (prowadzenie w bramach do ramp przeładunkowych) STH LDH = 625 B ADH LDB HG SB 145 ET = min. Głębokość zabudowy 2 LH w bramach obsługiwanych ręcznie ze zderzakiem sprężynowym długim 2 LH w bramach obsługiwanych ręcznie ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę 2 LH w bramach z napędem osiowym i zderzakiem sprężynowym długim (LH ) 00 2 LH w bramach z napędem osiowym i zderzakiem sprężynowym krótkim (LH ) > 00 2 LH przy napędzie osiowym ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę Inne wersje wykonania dostępne na zapytanie Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona Zakres HG 5 Zakres HG STRONA WEWNĘTRZNA W tabeli wybierz odpowiednią wysokość prowadnicy w zależności od wysokości bramy Wskazówki: Nie są dostępne bramy typu ALR 67 Thermo Glazing oraz bramy z przeszkleniem ze szkła naturalnego i z drzwiami przejściowymi. W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Przy zastosowaniu zderzaka sprężynowego poniżej szyny bieżnej, wysokość bramy w świetle zmniejsza się o mm w obszarze tego zderzaka Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Tabela : Wysokość prowadnicy (LH) Wysokość bramy LH min. LH maks HG 5, WE = 180 HG 4, WE = 160 Należy uwzględnić dopuszczalny zakres wymiarów poszczególnych typów bram podany na stronach 9 14 i 17 25! LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) LDH Wysokość przejazdu w świetle Wysokość wzorcowa LH Wysokość prowadnicy (patrz tabela ) BW Mocowanie podpory wału HG 4 + HG 5 = LH ADH Odległość do tylnej kotwy stropowej = HG 4 + HG 5 = 2 LH (zderzak sprężynowy długi) HG 4 + HG 5 = 2 LH + 65 (zderzak sprężynowy krótki i długi + napęd) Odległość do środkowej kotwy stropowej (patrz strona 59) WE Odległość wału od nadproża (patrz tabela ) STH Min. wysokość nadproża (patrz strona 6) DA min. HG 4 = 420 HG 5 = 450, 625 przy podwójnym wale sprężynowym S Szerokość szczeliny DAL Długość kotwy DE LH 15 (patrz strona 59) ET Głębokość zabudowy DE Wysokość do stropu Wymiar ościeżnicy w świetle (od 1200) Wolna przestrzeń pod zabudowę bramy B Początek łuku szyny bieżnej, LH Wymiary w mm Możliwe wszystkie wersje wykonania wszystkich typów bram Bramy typu APU 67 Thermo i ALR 67 Thermo na zapytanie Wszystkie typy bram z drzwiami przejściowymi dostępne na zapytanie. Wszystkie typy bram dostępne na zapytanie. Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

48 Typ prowadzenia: HU Prowadzenie wysokie z obniżonym wałem sprężyny skrętnej DE LDH = STH MH ET ADH B LH DA OFF LDB HU LH LH LH LH ET = min. Głębokość zabudowy w bramach obsługiwanych ręcznie ze zderzakiem sprężynowym długim w bramach obsługiwanych ręcznie ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę w bramach z napędem osiowym i zderzakiem sprężynowym krótkim (LH > 15) przy napędzie osiowym ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę Inne wersje wykonania dostępne na zapytanie Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona Zakres HU 5 Zakres HU 4 W tabeli 4 wybierz odpowiednią wysokość prowadnicy w zależności od wysokości bramy W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Przy zastosowaniu zderzaka sprężynowego poniżej szyny bieżnej, wysokość bramy w świetle zmniejsza się o mm w obszarze tego zderzaka Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Tabela 4: Wysokość prowadnicy (LH) Wysokość bramy LH min. LH maks Wskazówki: Należy uwzględnić dopuszczalny zakres wymiarów poszczególnych typów bram podany na stronach 9 14 i 17 25! ALR 67 Thermo Glazing na zapytanie LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) DE Wysokość do stropu LDH Wysokość przejazdu w świetle Wysokość wzorcowa LH Wysokość prowadnicy (patrz tabela 4) ADH Odległość do tylnej kotwy stropowej HU 4 + HU 5 = 2 LH + 6 (zderzak sprężynowy długi) HU 4 + HU 5 = 2 LH + 40 (zderzak sprężynowy krótki i długi + napęd) Odległość do środkowej kotwy stropowej (patrz strona 59) WE Odległość wału od nadproża (patrz tabela 4) STH Min. wysokość nadproża (patrz strona 6) DA Odległość od stropu min. 275 DAL Długość kotwy DE LH 15 (patrz strona 59) Wymiar ościeżnicy w świetle (od 1200) ET Głębokość zabudowy Wolna przestrzeń pod zabudowę bramy B Początek łuku szyny bieżnej, LH MH Wysokość montażowa 400 Możliwe wszystkie wersje wykonania wszystkich typów bram HU 5, WE = 55 HU 4, WE = Bramy typu APU 67 Thermo i ALR 67 Thermo na zapytanie Wszystkie typy bram z drzwiami przejściowymi dostępne na zapytanie. Wymiary w mm Bramy typu SPU 67 Thermo na zapytanie (nie są możliwe bramy APU 67 Thermo i ALR 67 Thermo) Wszystkie typy bram na zapytanie 48 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

49 Typ prowadzenia: RD Prowadzenie wysokie z obniżonym wałem sprężyny skrętnej uwzględniające nachylenie dachu DE STH LDH = WE ET 9 ADH MH B LH a DA OFF LDB Zakres RD 5 Zakres RD 4 25 Nachylenie prowadnicy do 0 Obliczanie stopni patrz tabela na stronie W tabeli 4 na stronie 48 wybierz odpowiednią wysokość prowadnicy w zależności od wysokości bramy W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Przy zastosowaniu zderzaka sprężynowego poniżej szyny bieżnej, wysokość bramy w świetle zmniejsza się o mm w obszarze tego zderzaka Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. RD ET = min. Głębokość zabudowy w bramach obsługiwanych ręcznie, ze zderzakiem 2 LH a 6,5 sprężynowym długim (standard) w bramach obsługiwanych ręcznie ze zderzakiem 2 LH a 6,5 sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę w bramach z napędem osiowym i zderzakiem 2 LH a 6,5 sprężynowym krótkim = (LH ) 15 przy napędzie osiowym ze zderzakiem sprężynowym 2 LH a 6,5 poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę Wszystkie pozostałe wymiary montażowe podano w informacjach o prowadzeniu wysokim Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona 55. Wskazówki: Należy uwzględnić dopuszczalny zakres wymiarów poszczególnych typów bram podany na stronach 9 14 i 17 25! ALR 67 Thermo Glazing i bramy z drzwiami przejściowymi na zapytanie Obliczanie kąta nachylenia dachu, patrz strona 7 Nachylenie dachu > do 0 na zapytanie DE Wysokość do stropu DAL Długość kotwy DE L 15 (patrz strona 59) LH Wysokość prowadnicy (patrz tabela 4 na stronie 48) STH Min. wysokość nadproża (patrz strona 6) ADH Odległość do tylnej kotwy stropowej = RD 4 + RD 5 = 2 LH + 6 a 6,5 (zderzak sprężynowy długi) RD 4 + RD 5 = 2 LH + 40 a 6,5 (zderzak sprężynowy krótki i długi + napęd) Odległość do środkowej kotwy stropowej (patrz strona 59) WE Odległość wału od nadproża (patrz tabela 4 na stronie 48) DA Odległość od stropu na zapytanie LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) LDH Wysokość przejazdu w świetle Wymiar ościeżnicy w świetle (od 1200) Wysokość wzorcowa Wolna przestrzeń pod zabudowę bramy B Początek łuku szyny bieżnej, LH a Nachylenie dachu MH Wysokość montażowa 400 Możliwe wszystkie wersje wykonania wszystkich typów bram Bramy typu APU 67 Thermo i ALR 67 Thermo na zapytanie Wszystkie typy bram dostępne na zapytanie. Wymiary w mm Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

50 Typ prowadzenia: RG Prowadzenie wysokie z obniżonym wałem sprężyny skrętnej i idealnie pionową prowadnicą (prowadzenie w bramach do ramp przeładunkowych) DE STH LDH = MH ET ADH B LH DA OFF LDB RG LH LH LH LH SB 145 STRONA WEWNĘTRZNA STRONA WEWNĘTRZNA ET = min. Głębokość zabudowy w bramach obsługiwanych ręcznie ze zderzakiem sprężynowym długim w bramach obsługiwanych ręcznie ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę w bramach z napędem osiowym i zderzakiem sprężynowym krótkim (LH > 15) przy napędzie osiowym ze zderzakiem sprężynowym poniżej szyny bieżnej, w przypadku zmiany szyny bieżnej przeprowadzanej przez odbiorcę Inne wersje wykonania dostępne na zapytanie Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona 55. W tabeli 5 wybierz odpowiednią wysokość prowadnicy w zależności od wysokości bramy Wskazówki: Nie są dostępne bramy typu ALR 67 Thermo Glazing oraz bramy z przeszkleniem ze szkła naturalnego i z drzwiami przejściowymi! W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Przy zastosowaniu zderzaka sprężynowego poniżej szyny bieżnej, wysokość bramy w świetle zmniejsza się o mm w obszarze tego zderzaka Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Tabela 5: Wysokość prowadnicy (LH) Wysokość bramy LH min. LH maks RG 5, WE = 15 RG 4, WE = 295 Należy uwzględnić dopuszczalny zakres wymiarów poszczególnych typów bram podany na stronach 9 14 i 17 25! Zakres RG 5 Zakres RG LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) LDH Wysokość przejazdu w świetle Wysokość wzorcowa LH Wysokość prowadnicy (patrz tabela 5) ADH Odległość do tylnej kotwy stropowej = RG 4 + RG 5 = 2 LH (zderzak sprężynowy długi) RG 4 + RG 5 = 2 LH + 65 (zderzak sprężynowy krótki i długi + WA 400) Odległość do środkowej kotwy stropowej (patrz strona 59) WE Odległość wału od nadproża (patrz tabela 5) STH Min. wysokość nadproża (patrz strona 6) DA Odległość od stropu min. 275 S Szerokość szczeliny DAL Długość kotwy DE LH 15 (patrz strona 59) ET Głębokość zabudowy DE Wysokość do stropu Wymiar ościeżnicy w świetle (od 1200) Wolna przestrzeń pod zabudowę bramy B Początek łuku szyny bieżnej, LH MH Wysokość montażowa 400 Możliwe wszystkie wersje wykonania wszystkich typów bram Bramy typu APU 67 Thermo i ALR 67 Thermo na zapytanie Wszystkie typy bram dostępne na zapytanie. Wymiary w mm 50 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

51 Typ prowadzenia: V Prowadzenie pionowe BW LDH = STH 820 WE 500 DE OFF LDB Wskazówki: W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Należy uwzględnić dopuszczalny zakres wymiarów poszczególnych typów bram podany na stronach 9 14 i 17 25! ALR 67 Thermo Glazing i bramy z drzwiami przejściowymi na zapytanie Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona 55. LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) LDH Wysokość przejazdu w świetle Wysokość wzorcowa WE Odległość wału od nadproża V 6 = 160, V 7 = 180, V 9 = 205 STH Min. wysokość nadproża (patrz strona 6) DE Wysokość do stropu (V 6) (V 7) 2 + (V 7 z podwójnym wałem sprężyny) (V 9) (V 9 z podwójnym wałem sprężyny) BW Mocowanie podpory wału (V 6) (V 7) (V 9) Wymiar ościeżnicy w świetle (od 1200) Wolna przestrzeń pod zabudowę bramy 245 [VL1, VL2 = 25] Zakres V 9 Zakres V 7 Zakres V Granica prowadzenia Granica prowadzenia APU 67 Thermo i ALR 67 Thermo Możliwe wszystkie wersje wykonania wszystkich typów bram Bramy typu APU 67 Thermo i ALR 67 Thermo na zapytanie Bramy typu SPU 67 Thermo na zapytanie (nie są możliwe bramy APU 67 Thermo i ALR 67 Thermo) Wszystkie typy bram na zapytanie Wymiary w mm Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

52 Typ prowadzenia: VA Prowadzenie pionowe z podwyższonym wałem sprężyny skrętnej BW LDH = STH WE DE Wskazówki: W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Należy uwzględnić dopuszczalny zakres wymiarów poszczególnych typów bram podany na stronach 9 14 i 17 25! Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona 55. LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) LDH Wysokość przejazdu w świetle Wysokość wzorcowa WE Odległość wału od nadproża VA 6 = 160 STH Min. wysokość nadproża (patrz strona 6) DE Wysokość do stropu min.: (VA 6) maks. w zależności od zamówienia BW Mocowanie podpory wału = min.: 2 + (VA 6) maks.: 7895 = DE 140 Wymiar ościeżnicy w świetle (od 1200) Wolna przestrzeń pod zabudowę bramy OFF LDB 245 [VL1, VL2 = 25] Zakres VA ALR 67 Thermo Glazing i bramy z drzwiami przejściowymi na zapytanie. Granica prowadzenia Granica prowadzenia APU 67 Thermo i ALR 67 Thermo Możliwe wszystkie wersje wykonania wszystkich typów bram Wymiary w mm 52 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

53 Typ prowadzenia: VU Prowadzenie pionowe z obniżonym wałem sprężyny skrętnej STH 9 WE 850 Wskazówki: W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Należy uwzględnić dopuszczalny zakres wymiarów poszczególnych typów bram podany na stronach 9 14 i 17 25! ALR 67 Thermo Glazing i bramy z drzwiami przejściowymi na zapytanie Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona 55. LDH = + MH DE OFF DE Wysokość do stropu = WE Odległość wału od nadproża VU 6 = 5 VU 7 = 55 VU 9 = 95 STH Min. wysokość nadproża (patrz strona 6) LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) LDH Wysokość przejazdu w świetle Wysokość wzorcowa Wymiar ościeżnicy w świetle (od 1200) Wolna przestrzeń pod zabudowę bramy MH Wysokość montażowa LDB 245 [VL1, VL2 = 25] Zakres VU 9 Zakres VU 7 Zakres VU Granica prowadzenia Granica prowadzenia APU 67 Thermo i ALR 67 Thermo Możliwe wszystkie wersje wykonania wszystkich typów bram Bramy typu APU 67 Thermo i ALR 67 Thermo na zapytanie Bramy typu SPU 67 Thermo na zapytanie (nie są możliwe bramy APU 67 Thermo i ALR 67 Thermo) Wszystkie typy bram na zapytanie Wymiary w mm Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

54 Typ prowadzenia: WG Prowadzenie pionowe z obniżonym wałem sprężyny skrętnej i idealnie pionową prowadnicą (prowadzenie w bramach do ramp przeładunkowych) STH 9 WE 850 Wskazówki: Nie są dostępne bramy typu ALR 67 Thermo Glazing oraz bramy z przeszkleniem ze szkła naturalnego i z drzwiami przejściowymi! W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Należy uwzględnić dopuszczalny zakres wymiarów poszczególnych typów bram podany na stronach 9 14 i 17 25! Tabele dostępności produktu w przedstawionym zakresie wymiarów bazują na standardowej wersji wykonania danego typu bramy (patrz opis produktu). W razie wystąpienia niezgodności należy uwzględnić ważne zakresy wymiarów w konfiguratorze produktów. Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona 55. LDH = + MH DE OFF DE Wysokość do stropu = WE Odległość wału od nadproża WG 6 = 295 WG 7 = 15 STH Min. wysokość nadproża (patrz strona 6) S Szerokość szczeliny LDB Szerokość przejazdu w świetle bramy z ThermoFrame (patrz strona 55) LDH Wysokość przejazdu w świetle Wysokość wzorcowa Wymiar ościeżnicy w świetle (od 1200) Wolna przestrzeń pod zabudowę bramy MH Wysokość montażowa LDB SB 145 Zakres WG 7 Zakres WG Możliwe wszystkie wersje wykonania wszystkich typów bram Bramy typu APU 67 Thermo i ALR 67 Thermo na zapytanie Wszystkie typy bram na zapytanie Wymiary w mm 54 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

55 Mocowania boczne Wymagane miejsce z boku Typ prowadzenia / nazwa SA Typ prowadzenia / nazwa SA N, NA, ND, NH, NS, GD, V, VA, VU, WG 125 Napęd ręczny z przekładnią łańcuchową Strona 58 H, HA, HD, HG, HU, RD, RG 150 Napędy osiowe Strona N, NA, ND, NH, NS, GD 140 Napędy bezpośrednie Strona 72 Napęd ręczny H, HA, HD, HG, HU, RD, RG 150 V, VA, VU, WG 125 Mocowanie boczne SA SA Wersja ThermoFrame BOS ST 8 0 Węgar boczny z maskownicą ościeżnicy Wersja ThermoFrame SA SA Wersja ThermoFrame BO BOS Wymiar ościeżnicy w świetle Otwór Wkręt samogwintujący BS TB R Blachowkręt Płyta bramy Profil zamknięty SA Mocowanie boczne ASA Kotwa przykręcana 40 ASW Kątownik przykręcany 120 / 1 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

56 Mocowania do nadproża Normalne mocowanie do nadproża Wyrównanie nadproża do wysokości 0 mm Normalne mocowanie do nadproża Podwójny wał sprężyny Nieocieplana przysłona stalowa do SPU 67 Thermo jako wyrównanie nadproża do wysokości 125 mm i 8000 mm (tylko w prowadzeniu typu N) STH STH STH STRONA WEWNĘTRZNA STRONA WEWNĘTRZNA STRONA WEWNĘTRZNA Gładka przysłona, eloksalowana, do APU 67 Thermo, ALR 67 Thermo i ALR 67 Thermo Glazing jako wyrównanie nadproża w zakresie wysokości od 1 do 190 mm i 00 mm (tylko w prowadzeniu typu N) Przysłona segmentowa PU jako wyrównanie nadproża od wysokości 125 mm Aluminiowa przysłona z ram jako wyrównanie nadproża (patrz tabela) Wolna przestrzeń pod montaż ryglowania wielopunktowego TH max. STH STRONA WEWNĘTRZNA STH LF LAB 125 RAB 250 TB 55 STRONA WEWNĘTRZNA DE DHS Mocowanie w nadprożu z ThermoFrame Aluminiowe przysłony z ram Wysokość Rodzaj wypełnienia 250 FU, XU, S, S4, U, U4, A, A4, B, B4, M, M4 Aluminiowe przysłony z ram z wypełnieniem ze szkła naturalnego E2 i G2 dostępne na zapytanie. STH Min. wysokość nadproża (patrz strona 6) DHS Wysokość przejścia drzwi przejściowych w odniesieniu do wysokości wzorcowej Wysokość wzorcowa TB Płyta bramy TH Wysokość segmentów bramy LAB Przysłona segmentowa RAB Przysłona z ram LF Wymiar gotowego otworu w świetle Wymiar ościeżnicy w świetle 56 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

57 Wykończenie przypodłogowe Bez drzwi przejściowych / z drzwiami przejściowymi i progiem Z drzwiami przejściowymi bez wystającego progu STRONA WEWNĘTRZNA STRONA WEWNĘTRZNA STRONA WEWNĘTRZNA STRONA WEWNĘTRZNA STRONA WEWNĘTRZNA STRONA WEWNĘTRZNA EW Odprowadzenie wody Wysokość wzorcowa Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

58 Napęd ręczny z przekładnią łańcuchową Napęd ręczny z linką lub łańcuszkiem Napęd ręczny z przekładnią łańcuchową Prowadzenia typu: N*, NA*, ND*, NH, NS*, GD*, H*, HA*, HD*, HG*, HU, RD, RG, VU, WG Typ prowadzenia SA N*, NA*, ND*, NH, NS*, GD*, V, 165 VU, WG H*, HA*, HD*, HG*, HU, RD, RG S Napęd ręczny z linką lub łańcuszkiem Typy prowadzenia do 20 m² powierzchni bramy N*, NA*, ND*, NH, NS*, GD*, H*, HA*, HD*, HG*, HU, RD, RG z linką lub łańcuszkiem Typ prowadzenia SA N*, NA*, ND*, NH, NS*, GD* 140 H*, HA*, HD*, HG*, HU, RD, RG SA V, VA z linką lub łańcuszkiem HU, RG, RD, VU, WG z linką lub łańcuszkiem Typ prowadzenia SA V, VA, VU, WG 125 HU, RG, RD 150 SA 295 SA * Uwaga dotycząca zabezpieczenia przed przytrzaśnięciem patrz strona 5 SA Mocowanie boczne 58 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

59 Kotwy stropowe Zawieszenia prowadnicy do wszystkich typów prowadzenia z wyjątkiem V, VA, VU i WG Zawieszenia prowadnicy jako kotwy stropowe w pięciu długościach, długość standardowa 469 mm DH = kotwa stropowa tylna (patrz strony 6 54), ciężar bramy pod obciążenie stropu (patrz strona 6) ADH DM DH Podwójna prowadnica (zawieszenia), wysokość bramy Podwójna prowadnica (zawieszenia), wysokość bramy ADH DM DH ADH/ ADH/ > ADH/ ADH/ ADH/4 ADH DM DH Szyna C (zawieszenia), wszystkie rozmiary prowadzeń, wysokość bramy > Szyna C (zawieszenia), wszystkie rozmiary prowadzeń, wysokość bramy > ADH DM DH ADH/2 > ADH/2 DAL 469 C 45 DAL = 4* 8** C 45 DAL = 84* 1145** C 45 DAL = 1146* 1499** C 45 DAL = 1500* ** C 45 L 55 x 29 Wskazówki: Elementy mocujące dostarczone przez odbiorcę muszą wytrzymywać obciążenia siłami o wartości maks. 1,5 kn w pojedynczym punkcie mocowania! Nie należy przymocowywać bramy do elementów nośnych konstrukcji budynku bez zgody specjalisty ds. statyki. Maks. odległość między punktami zawieszenia () maks. *** * Min. ** Maks. *** Z wyjątkiem bram z drzwiami przejściowymi, wypełnieniem z naturalnego szkła, bram Vitraplan, bram fasadowych, ALR / APU 67 Thermo. W takim przypadku obowiązuje maks. = 1850 mm. DH DM DAL Kotwa stropowa, tylna Kotwa stropowa, środkowa Długość kotwy stropowej ADH Odległość do tylnej kotwy stropowej Odległość do środkowej kotwy stropowej Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

60 Napęd osiowy WA 00 Napęd osiowy WA 00 do prowadzenia typu N, NA, ND, NH, NS, GD, H, HA, HD, HG, V i VA Napęd może być montowany zgodnie z rysunkiem z prawej lub lewej strony (patrząc od wewnątrz) Przykład montażowy ➇ z prawej strony Przykład montażowy ➈ z prawej strony N,NA,ND,NH,NS,GD: 260 H,HA,HD,HG: 280 V,VA: 240 N,NA,ND,NH,NS,GD: 200 H,HA,HD,HG: 220 V,VA: 200 Napęd osiowy WA 00 do prowadzenia typu HU, RD, RG, VU i WG Napęd może być montowany zgodnie z rysunkiem z prawej lub lewej strony (patrząc od wewnątrz) Przykład montażowy ➇ z prawej strony Przykład montażowy ➈ z prawej strony 465 HU,RD,RG: 2 5 HU,RD,RG: 220 BW Wymiar ościeżnicy w świetle Mocowanie podpory wału 60 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

61 Napęd osiowy WA 00 Zakres wymiarów WA 00 Prowadzenia typu: N, NA i NH Prowadzenia typu: ND i GD Prowadzenia typu: H, HA, HG, HU i RG Prowadzenia typu: HD i RD Możliwe wszystkie wersje wykonania wszystkich typów bram Możliwa tylko brama typu SPU 67 Thermo. Nie są możliwe bramy APU 67 Thermo i ALR 67 Thermo Bramy typu APU 67 Thermo i ALR 67 Thermo na zapytanie Tylko brama typu SPU 67 Thermo na zapytanie. Nie są możliwe bramy APU 67 Thermo i ALR 67 Thermo Wszystkie wersje i typy bram dostępne tylko na zapytanie Prowadzenie typu NS na zapytanie! Wymiar ościeżnicy w świetle Wysokość wzorcowa Wymiary w mm Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

62 Napęd osiowy WA 00 Zakres wymiarów WA 00 Prowadzenia typu: V i VA Prowadzenia typu: VU i WG Możliwe wszystkie wersje wykonania wszystkich typów bram Możliwa tylko brama typu SPU 67 Thermo. Nie są możliwe bramy APU 67 Thermo i ALR 67 Thermo Bramy typu APU 67 Thermo i ALR 67 Thermo na zapytanie Tylko brama typu SPU 67 Thermo na zapytanie. Nie są możliwe bramy APU 67 Thermo i ALR 67 Thermo Wszystkie wersje i typy bram dostępne tylko na zapytanie Wymiar ościeżnicy w świetle Wysokość wzorcowa Wymiary w mm 62 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

63 Napęd osiowy WA 400 Jako napęd kołnierzowy Napęd osiowy WA 400 do wszystkich typów prowadzenia z wyjątkiem: HU, RD, RG, VU i WG Napęd może być montowany zgodnie z rysunkiem z prawej lub lewej strony (patrząc od wewnątrz) BW N: 280* H: 00* V: 280* 80 N: 280* H: 00* V: 280* * Wymiar + 75 mm w przypadku zastosowania sztywnej ręcznej korby awaryjnej Napęd osiowy WA 400 do prowadzenia typu HU, RD, RG, VU i WG Napęd może być montowany zgodnie z rysunkiem z prawej lub lewej strony (patrząc od wewnątrz) ** HU, RD, RG: 290* VU, WG: 2* 575 HU, RD, RG: 290* VU, WG: 2* * Wymiar + 75 mm w przypadku zastosowania sztywnej ręcznej korby awaryjnej ** Na zapytanie Wymiar ościeżnicy w świetle Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

64 Napęd osiowy WA 400 Z przekładnią łańcuchową Napęd osiowy WA 400 do wszystkich typów prowadzenia z wyjątkiem: HU, RD, RG, VU i WG Napęd może być montowany zgodnie z rysunkiem z prawej lub lewej strony (patrząc od wewnątrz) Przykład montażowy 5: mocowanie po stronie bez zamknięcia bramy Przykład montażowy ➄ z prawej strony Przykład montażowy ➅ z prawej strony 9 BW 950 BW 590 N: 200** H: 220** V: 200** 75 N: 0* H: 40* V: 0* Napęd osiowy WA 400 do prowadzenia typu HU, RD, RG, VU i WG Napęd może być montowany zgodnie z rysunkiem z prawej lub lewej strony (patrząc od wewnątrz) Przykład montażowy 5: mocowanie po stronie bez zamknięcia bramy Przykład montażowy ➄ z prawej strony Przykład montażowy ➅ z prawej strony 950 *** VU, WG: 200** HU,RD,RG: 220** 5 VU, WG: 20** HU, RD, RG: 0** * Wymiar + 75 mm w przypadku zastosowania sztywnej ręcznej korby awaryjnej ** Wymiar + 40 mm w przypadku zastosowania sztywnej ręcznej korby awaryjnej *** Na zapytanie BW Mocowanie podpory wału Wymiar ościeżnicy w świetle 64 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

65 Napęd osiowy WA 400 Do montażu centralnego Napęd osiowy WA 400 do prowadzenia typu N i ND Sterowanie A / B 445, Sterowanie B 460 FU 500 STH FR Typ A / B 445,460 B 460 FU prowadzenia STH min. FR min. STH min. FR min. N N N 7 (8) ( > 00) 45 ND ND ND 7 (8) ( > 00) 48 STH FR Napęd osiowy WA 400 do prowadzenia typu NH i GD Sterowanie A / B 445, Sterowanie B 460 FU 500 DA DA FR FR LH Typ A / B 445,460 B 460 FU prowadzenia DA min. FR min. DA min. FR min. NH 1 / GD NH 2 / GD NH LH Napęd osiowy WA 400 do prowadzenia typu NS Sterowanie A / B 445, Sterowanie B 460 FU STH STH FR FR Typ prowadzenia A / B 445,460 B 460 FU STH min. FR min. STH min. FR min. NS NS Napęd WA 400 do montażu centralnego w połączeniu z podwójnym wałem sprężyny tylko na zapytanie! STH DA Wysokość nadproża Wysokość wzorcowa Odległość od stropu LH FR Wysokość prowadnicy Wolna przestrzeń pod stropem/napęd osiowy Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

66 Napęd osiowy WA 400 Do montażu centralnego Napęd osiowy WA 400 do prowadzenia typu H, HG i HD Sterowanie A / B 445, Sterowanie B 460 FU 50 DA DA FR FR Typ prowadzenia A / B 445,460 B 460 FU LH DA min. FR min. DA min. FR min. H 4, HG H 5, HG H HD na zapytanie LH Napęd osiowy WA 400 do prowadzenia typu HU, RD i RG Sterowanie A / B 445, 460 Sterowanie B 460 FU Napęd WA 400 do montażu centralnego w połączeniu z podwójnym wałem sprężyny tylko na zapytanie! DA LH Wysokość wzorcowa Odległość od stropu Wysokość prowadnicy FR Wolna przestrzeń pod stropem/napęd osiowy 66 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

67 Napęd osiowy WA 400 Do montażu centralnego Napęd łańcuchowy ITO 400 Napęd osiowy WA 400 do prowadzenia typu V Sterowanie A / B 445, Sterowanie B 460 FU 800 V6: 2 x V7: 2 x V6: 2 x V7: 2 x V9: 2 x Napęd osiowy WA 400 do prowadzenia typu VU i WG Sterowanie A / B 445, 460 Sterowanie B 460 FU Napęd łańcuchowy ITO 400 prowadzenie typu N i ND do 8000 (bramy z drzwiami przejściowymi na zapytanie) FT SLA DHA N1, ND1: H 425 N2, ND2: H 475 N1, ND1: 5 N2, ND2: 60 Prowadzenie ND możliwe tylko przy 0! 185 Prowadzenie typu N1, N2, ND1 i ND2 SLA DHA FT Długość szyny do bram o wysokości do Długość szyny do bram o wysokości do Specjalna długość szyny w N1 i ND1 na zapytanie Specjalna długość szyny w N2 i ND2 na zapytanie Napęd WA 400 do montażu centralnego w połączeniu z podwójnym wałem sprężyny tylko na zapytanie! H DA Wysokość nadproża Wysokość wzorcowa Odległość od stropu LH F FT Wysokość prowadnicy Wolna przestrzeń pod stropem/napęd osiowy Wolne miejsce na napęd bramy SLA DHA Długości szyny napędu Tylna kotwa stropowa napędu Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

68 Napęd bezpośredni S17.24 i S5.0 Prędkości płyty bramy Napęd bezpośredni S N2 5, H2 880 Ø186 Ø * Prędkości płyty bramy sterowanie 445 R i 460 R Napęd bezpośredni Średnica bębna linowego w mm Maks. prędkość w mm/s Otw. / Zam. S Napęd bezpośredni S N2 5, H2 880 Ø186 Ø * Prędkości płyty bramy sterowanie 445 R i 460 R Napęd bezpośredni Średnica bębna linowego w mm Maks. prędkość w mm/s Otw. / Zam. S Wymiar ościeżnicy w świetle Wysokość wzorcowa * 55 mm w przypadku kompletnego montażu z wałem napędowym 68 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

69 Napęd osiowy WA 00 / WA 400 Prędkości płyty bramy Prędkości płyty bramy WA 00 / WA 400 UWAGA! Podane prędkości zakładają najkorzystniejsze warunki w zakresie wymiarów bramy i prowadzenia Dokładne dane zależą od wysokości bramy, prowadzenia i prowadnicy, dlatego są dostępne na zapytanie WA 00 S4 WA 400 Sterowanie zintegrowane / Sterowanie 445 i 460 zewnętrzne 60 Sterowanie B 460 FU Prowadzenie Maks. prędkość w mm/s otw. / zam. [5] Maks. prędkość w mm/s zam. [6] Napęd kołnierzowy Sterowanie A z czujnikami optycznymi Sterowanie B z czujnikami optycznymi lub VL 1 / 2; HLG obr./min [1] Maks. prędkość w mm/s otw. / zam. Sterowanie A VL 1, VL 2; HLG obr./min [1] Maks. prędkość w mm/s otw. / zam. Napęd z przekładnią łańcuchową Sterowanie A z czujnikami optycznymi Sterowanie B z czujnikami optycznymi lub VL 1 / 2; HLG obr./min [1] Maks. prędkość w mm/s otw. / zam. Sterowanie A VL 1, VL 2; HLG obr./min [1] Maks. prędkość w mm/s otw. / zam. Napęd kołnierzowy [1] Napęd z przekładnią łańcuchową [1] Bez tandemowej rolki bieżnej Z tandemową rolką bieżną Czujniki optyczne Maks. prędkość w mm/s otw. / zam. Maks. prędkość w mm/s otw. / zam. Bez tandemowej rolki bieżnej Maks. prędkość w mm/s otw. / zam. Z tandemową rolką bieżną VL 1, VL 2 (HLG) Maks. prędkość w mm/s otw. / zam. N1, NA1, NH1 N2, NA2, NH tak tak 00 / / / / 00 (75) tak tak 00 / / / / 00 (450) N tak tak 00 / / / / 00 (450) ND1, tak tak 00 / / / / 00 (75) ND2, tak tak 00 / / / / 00 (450) ND1, > / / tak tak 00 / / / / 00 (450) ND2, > tak tak 00 / / / / 00 (75) ND tak tak 00 / / / / 00 (450) NH tak tak 00 / / / / 00 (450) NS tak tak 00 / / / / 00 (75) NS tak tak 00 / / / / 00 (450) GD tak tak 00 / / / / 00 (75) GD tak tak 00 / / / / 00 (450) H4 160 / 190 [1;4] 80 / 95 [1;4] 19 / / / / tak tak 00 / / / / 00 (450) H / 16 [2] 2 [2] 24 / / / tak tak 00 / / / / 00 (440) H8 16 [2] 250 [2] tak tak 00 / / / / 00 (450) HA4, HG4 160 / 190 [1;4] 80 / 95 [1;4] 19 / / / / tak tak 00 / / / / 00 (450) HA5, HG / 16 [2] 2 [2] 24 / / / tak tak 00 / / / / 00 (440) HD4 160 / 190 [1;4] 80 / 95 [1;4] 19 / / / / tak tak 00 / / / / 00 (450) HD / / / / tak tak 00 / / / / 00 (440) HD8 16 [2] 250 [2] tak tak 00 / / / / 00 (450) HU4 160 / 190 [1;4] 80 / 95 [1;4] 19 / / / / tak tak 00 / / / / 00 (450) HU / 16 [2] 2 [2] 24 / / / tak tak 00 / / / / 00 (440) RD4 160 / 190 [1;4] 80 / 95 [1;4] 19 / / / / tak tak 00 / / / / 00 (450) RD / 16 [2] 2 [2] 24 / / / tak tak 00 / / / / 00 (440) RG4 160 / 190 [1;4] 80 / 95 [1;4] 19 / / / / tak tak 00 / / / / 00 (450) RG / 16 [2] 2 [2] 24 / / / tak tak 00 / / / / 00 (440) V6 160 / 190 [1;4] 80 / 95 [1;4] tak tak 450 / 200 [] 450 / 200 (450) [] V / 16 [2] 2 [2] tak tak 440 / 200 [] 440 / 200 (440) [] V9 16 [2] 250 [2] tak tak 440 / 200 [] 440 / 200 (440) [] VU6 160 / 190 [1;4] 80 / 95 [1;4] tak tak 450 / 200 [] 450 / 200 (450) [] VU / 16 [2] 2 [2] tak tak 440 / 200 [] 440 / 200 (440) [] VU9 16 [2] 250 [2] tak tak 440 / 200 [] 440 / 200 (440) [] VA6 160 / 190 [1;4] 80 / 95 [1;4] tak tak 450 / 200 [] 450 / 200 (450) [] WG6 160 / 190 [1;4] 80 / 95 [1;4] tak tak 450 / 200 [] 450 / 200 (450) [] WG / 16 [2] 2 [2] tak tak 440 / 200 [] 440 / 200 (440) [] [1] Liczba obrotów w zależności od wysokości prowadnicy / wysokości bramy () [2] Możliwe tylko ze sterowaniem A445 w trybie czuwakowym [] Prowadzenia typu V i VU nie wymagają zastosowania tandemowych rolek bieżnych! [4] Maks. prędkość w zależności od wymiaru ościeżnicy w świetle [5] Z zabezpieczeniem krawędzi zamykającej (czujniki optyczne, VL 1 lub VL 2) [6] Dla bram bez zabezpieczenia krawędziowego, o wysokości do mm od OFF dla zachowania wymogów normy PN-EN Wskazówka Podwójny wał sprężyny tylko w połączeniu ze sterowaniem B 460 FU! Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

70 Typ prowadzenia: H z napędem bezpośrednim S75 / S140 Prowadzenie wysokie DE BW LDH = STH WE B ET ADH 275 LH DA OFF LDB 25 Wskazówki: W miejscu przeznaczonym na instalację bramy zasadniczo nie mogą się znajdować przewody zasilające, nagrzewnice nadmuchowe itp. urządzenia Napęd bezpośredni jest generalnie dostępny na zapytanie Ciężar bramy pod obciążenie stropu: SPU 67 Thermo = 450 N/m 2 APU 67 Thermo / ALR 67 Thermo = 500 N/m 2 ALR 67 Thermo Glazing = 600 N/m 2 Inne wersje wykonania dostępne na zapytanie Należy uwzględnić min. ilość miejsca na mocowanie boczne, patrz strona 55 LDH Wysokość przejazdu w świetle Wysokość wzorcowa LH Wysokość prowadnicy = wysokość do stropu 740 LH maks. = (LH maks. 200) BW Mocowanie podpory wału H + H 11 = LH + 50 ET Min. głębokość zabudowy H + H 11 = 2 LH ADH Odległość do tylnej kotwy stropowej H + H 11 = 2 LH Odległość do środkowej kotwy stropowej (patrz strona 71) WE Odległość wału od nadproża WE Bęben linowy 145 Ø > Ø 55 STH Min. wysokość nadproża = 1200 DA Min. odległość od stropu H + H 11 = 740 DE Wysokość do stropu Wymiar ościeżnicy w świetle LDB Szerokość przejścia w świetle bramy z ThermoFrame (patrz strona 55) Wolna przestrzeń pod zabudowę bramy B Początek łuku szyny bieżnej, LH 25 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

71 Kotwy stropowe Zawieszenia prowadnicy do prowadzenia typu H z napędem bezpośrednim Zawieszenia prowadnicy jako kotwy stropowe w pięciu długościach, długość standardowa 1145 mm DH = kotwa stropowa tylna (patrz strona ), ciężar bramy pod obciążenie stropu (patrz strona ) ADH DM DH Szyna C (zawieszenia), tylko rozmiary prowadzeń H, H 11 ADH DM DH ADH/ > ADH/ ADH/ DAL = 1145 C 45 L 55 x 29 DAL = C 45 L 55 x 29 DAL = 1500 C 45 L 55 x 29 DH DM Kotwa stropowa, tylna Kotwa stropowa, środkowa DAL Wymiar ościeżnicy w świetle Długość kotwy stropowej ADH Odległość do tylnej kotwy stropowej Odległość do środkowej kotwy stropowej Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

72 Napęd bezpośredni S75 i S140 Napęd bezpośredni S75 i S140 do prowadzenia typu H > Ø 250 Ø Ø 55 Ø Prędkości płyty bramy sterowanie 445 R i 460 R Napęd bezpośredni Średnica bębna linowego w mm Maks. prędkość w mm/s Otw. / Zam. S S S S Wymiar ościeżnicy w świetle Wysokość wzorcowa 72 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

73 Zestawienie wypełnień Obliczanie kąta nachylenia dachu Zestawienie wypełnień SPU 67 Thermo Rodzaj wypełnienia Wypełnienie z PU, 51 mm, oblicowane obustronnie blachą aluminiową w strukturze Stucco, U g = 0,54 W/ (m² K) Wypełnienie z PU, 51 mm, oblicowane obustronnie gładką, eloksalowaną blachą aluminiową, U g = 0,54 W/ (m² K) Wypełnienie z PU, 26 mm, oblicowane obustronnie gładką, eloksalowaną blachą aluminiową, U g = 1,2 W/ (m² K) APU 67 Thermo ALR 67 Thermo ALR 67 Thermo Glazing Skrót FU FU XU XU TU TU TU Potrójna szyba z tworzywa sztucznego, przezroczysta, 51 mm, U g = 1,8 W/ (m² K) S S S Potrójna szyba z tworzywa sztucznego, struktura kryształkowa, 51 mm, U g = 1,6 W/ (m² K) U U U Potrójna szyba z tworzywa sztucznego, barwiona w kolorze szarym, 51 mm, U g = 1,6 W/ (m² K) A A A Potrójna szyba z tworzywa sztucznego, barwiona w kolorze brązowym, 51 mm, U g = 1,6 W/ (m² K) B B B Potrójna szyba z tworzywa sztucznego, barwiona w kolorze białym (opal), 51 mm, U g = 1,6 W/ (m² K) M M M Poczwórna szyba z tworzywa sztucznego, przezroczysta, 51 mm, U g = 1, W/ (m² K) S4 S4 S4 Poczwórna szyba z tworzywa sztucznego, struktura kryształkowa, 51 mm, U g = 1, W/ (m² K) U4 U4 U4 Poczwórna szyba z tworzywa sztucznego, barwiona w kolorze szarym, 51 mm, U g = 1, W/ (m² K) A4 A4 A4 Poczwórna szyba z tworzywa sztucznego, barwiona w kolorze brązowym, 51 mm, U g = 1, W/ (m² K) B4 B4 B4 Poczwórna szyba z tworzywa sztucznego, barwiona w kolorze białym (opal), 51 mm, U g = 1, W/ (m² K) M4 M4 M4 Podwójna szyba z pojedynczego szkła bezpiecznego, 26 mm, U g = 2,6 W/ (m² K) [1] E2 E2 E2 E2 Podwójna szyba z zespolonego szkła bezpiecznego P4A, 26 mm, U g = 1, W/ (m² K) [] W2 W2 W2 Podwójna szyba typu Klima z pojedynczego szkła bezpiecznego, 26 mm, U g = 1,1 W/ (m² K) [1] G2 G2 G2 G2 Przygotowana do wypełnienia przez odbiorcę [2] BS BS BS [1] Tylko w bramach o szerokości do mm na zapytanie [2] Na zapytanie, należy podać ciężar i grubość wypełnienia (wymagane eloksalowane listwy przyszybowe) [] Tylko NT80 Thermo w wersji RC 2 Obliczanie kąta nachylenia dachu w stopniach (a ) a 00 X a % X (mm) a % X (mm) a % X (mm) 1 1,75 17, ,67 286,7 1 60,09 600,9 2,49 4,9 17 0,57 05,7 2 62,49 624,9 5,24 52,4 18 2,49 24,9 64,95 649,5 4 6,99 69,9 19 4,4 44, 4 67,46 674,6 5 8,75 87,5 20 6,40 64,0 5,0 0, 6,51 5,1 21 8,9 8,9 6 72,66 726,6 7 12,28 122, ,40 404,0 7 75,6 75,6 8 14,05 140,5 2 42,45 424,5 8 78,1 781, 9 15,84 158, ,52 445,2 9 80,98 809,8 17,6 176, 25 46,6 466, 40 8,91 89, ,44 194, ,77 487, ,9 869, 12 21,26 212, ,95 509, ,05 900,5 1 2,09 20,9 28 5,17 51,7 4 9,26 92, ,9 249, 29 55,4 554, 44 96,57 965, ,79 267,9 0 57,74 577, Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

74 Notatki 74 Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

75 Notatki Dane montażowe: Segmentowe bramy przemysłowe 67 Thermo /

76 Hörmann: Jakość bez kompromisów Hörmann KG Amshausen, Niemcy Hörmann KG Antriebstechnik, Niemcy Hörmann KG Brandis, Niemcy Hörmann KG Brockhagen, Niemcy Hörmann KG Dissen, Niemcy Hörmann KG Eckelhausen, Niemcy Hörmann KG Freisen, Niemcy Hörmann KG Ichtershausen, Niemcy Hörmann KG Werne, Niemcy Hörmann Alkmaar B.V., Holandia Hörmann Legnica Sp. z o.o., Polska Hörmann Beijing, Chiny Hörmann Tianjin, Chiny Hörmann LLC, Montgomery IL, USA Hörmann Flexon LLC, Burgettstown PA, USA Shakti Hörmann Pvt. Ltd., Indie Grupa Hörmann oferuje wszystkie elementy stolarki budowlanej BRAMY GARAŻOWE z jednej ręki jako jedyny producent na międzynarodowym rynku. NAPĘDY i serwisu w Europie oraz obecność firmy w Ameryce i Azji sprawia, BRAMY PRZEMYSŁOWE TECHNIKA PRZEŁADUNKU że Hörmann jest solidnym partnerem w zakresie stolarki budowlanej, DRZWI której jakość nie dopuszcza żadnych kompromisów. OŚCIEŻNICE z najnowszymi osiągnięciami techniki. Rozbudowana sieć dystrybucji Stan na / Druk / HF PL / PDF Produkowane są one w wysoko wyspecjalizowanych zakładach, zgodnie
