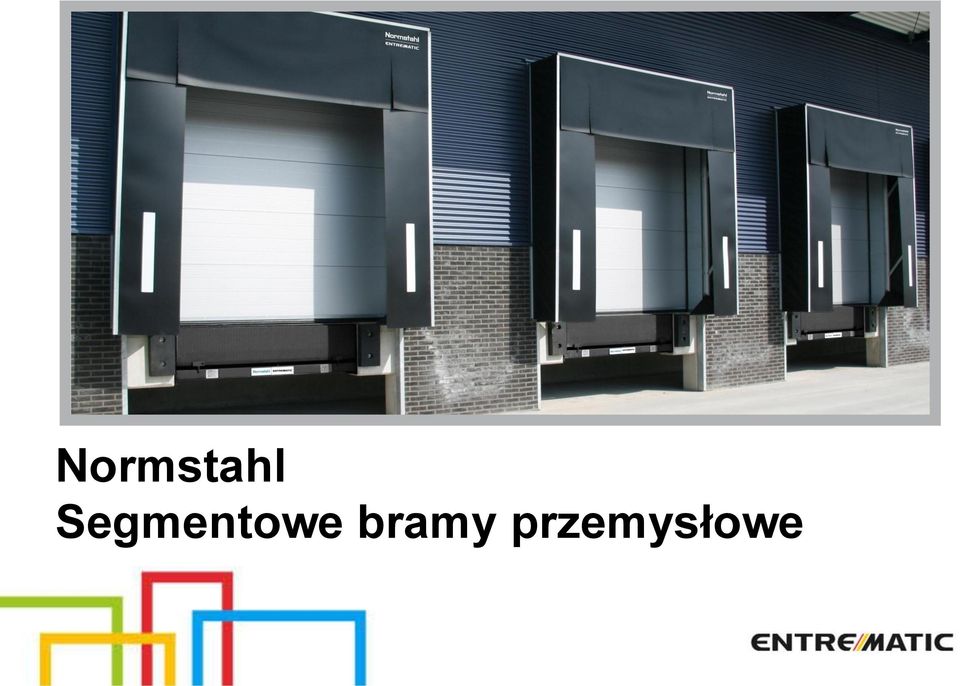

1 Normstahl Segmentowe bramy przemysłowe

2 Segmentowe bramy przemysłowe OSP42A OSF42A Sekcyjna Ramowa 2

3 SOHD Portfolio OSP42A OSF42A Połączenie OSP42A & OSF42A Design 3

4 Normstahl OSP42A 4

5 OSP42A Dane techniczne i cechy, standard Max wymiar: 8000 x 6000 mm (W x H) Panel: 42 mm stal mikroryflowana Wypełnienie: bezfreonowa pianka poliuretanowa Ciężar: Stal: 13 kg/m 2 Kolor na zewn.: 9 standardowych kolorów RAL Kolor wewn.: RAL 9002 szaro-biały Typ prowadzenia: standardowe (SL) Zamek: rygiel Obsługa: Pochwyt ręczno-nożny plus lina pociągowa Uszczelnienie: Górna, boczna i dolna uszczelka Zabezpieczenia: bezpiecznik pęknięcia sprężyn 5

: 9 standardowych kolorów RAL Kolor wewn.

6 OSP42A Dane techniczne i cechy, Opcje Typ prowadzeń: LL, SLL, HL, VL Okna: DARP, DAOP lub ramy aluminiowe Drzwi przejściowe: w płaszczu bramy Lock: Zamek z wkładką cylindryczną Zabezpieczenie: bezpiecznik pęknięcia linki Malowanie: wg palety RAL Zwiększenie : sprężyny o zwiększonej wytrzymałości Wentylacja: wentylatory Obsługa: przekładnia łańcuchowa / elektryczna 6

Zabezpieczenie: bezpiecznik pęknięcia linki Malowanie: wg palety RAL Zwiększenie : sprężyny

Dopasowanie wysokości odbywa się na sekcji górnej Sekcje wypełnione pianką.

7 OSP42A Płaszcz bramy Brama segmentowa Normstahl OSP42A złożona z sekcji o wysokości 545mm, połączonych zawiasami. Dopasowanie wysokości odbywa się na sekcji górnej Sekcje wypełnione pianką. Panele bez mostka termicznego Nowy design Nowa oś zawiasu Niewidoczne uszczelnienie Kolor zewnętrzny niewidoczny od wewnątrz 7

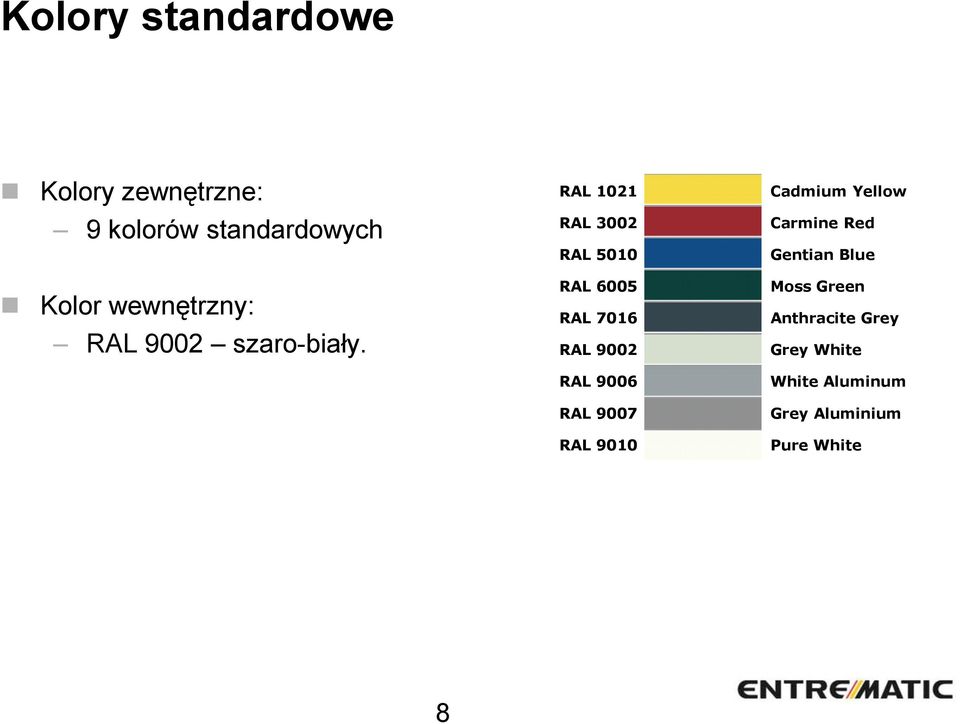

8 Kolory standardowe Kolory zewnętrzne: 9 kolorów standardowych Kolor wewnętrzny: RAL 9002 szaro-biały. RAL 1021 RAL 3002 RAL 5010 RAL 6005 RAL 7016 RAL 9002 RAL 9006 RAL 9007 RAL 9010 Cadmium Yellow Carmine Red Gentian Blue Moss Green Anthracite Grey Grey White White Aluminum Grey Aluminium Pure White 8

RAL 1021 RAL 3002 RAL 5010 RAL 6005 RAL 7016 RAL 9002 RAL 9006 RAL 9007 RAL

9 Uszczelki Brama wyposażona jest w na nowo zaprojektowane uszczelki, które zapewniają bardzo dobre uszczelnienie z każdej strony. Uszczelka dolna Uszczelka górna Uszczelka boczna Zainstalowana na dolnej krawędzi panela dolnego, aby działać zarówno jako bariera jak i amortyzator. Elastyczny gumowy materiał o kształcie O zapewnia stały nacisk na podłoże, w celu zapewnienia maksymalnej szczelności. Zainstalowana na panelu górnym, aby eliminować prześwit pomiędzy panelem a nadprożem. Elastyczny gumowy materiał zapewnia stały nacisk na nadproże, w celu zapewnienia maksymalnej szczelności. 9 Zainstalowana na prowadnicy, aby eliminować prześwit prowadnicą a panelami. Elastyczny gumowy materiał zapewnia stały nacisk na panele, w celu zapewnienia maksymalnej szczelności.

Elastyczny gumowy materiał o kształcie O zapewnia stały nacisk na podłoże, w celu zapewnienia maksymalnej szczelności.

10 Uchwyt W celu obsługi ręcznej, każda brama Normstahl OSP42A wyposażona jest w solidy i łatwy do obsługi uchwyt ręczno-nożny, oznaczony logo Normstahl. 10

11 Bezpieczeństwo System równoważący wspiera obciążenia. W przypadku pęknięcia sprężyny lub linki, siła przeciwstawna nie występuje. Z tego powodu brama jest wyposażona w dwa zabezpieczenia, które blokują gwałtowny spadek bramy: Bezpiecznik pęknięcia sprężyn (standard) Bezpiecznik pęknięcia linki (opcja) 11

Z tego powodu brama jest wyposażona w dwa zabezpieczenia, które blokują

Drzwi przejściowe z niskim progiem Drzwi przejściowe z niskim progiem zostały zaprojektowane z myślą o optymalizacji przejścia i minimalizacji ryzyka

Cechy: Otwarcie zawsze na zewnątrz, min. 90 stopni otwarcia Zawiasy lewe lub prawe Uszczelki w ramie drzwi redukują przenikalność powietrza.

12 Drzwi przejściowe z niskim progiem Drzwi przejściowe z niskim progiem zostały zaprojektowane z myślą o optymalizacji przejścia i minimalizacji ryzyka potknięcia. Dodatkowo, profil dolny o specjalnym kształcie eliminuje konieczność zastosowania dolnego profila wzmacniającego. Cechy: Otwarcie zawsze na zewnątrz, min. 90 stopni otwarcia Zawiasy lewe lub prawe Uszczelki w ramie drzwi redukują przenikalność powietrza. Zintegrowany wyłącznik drzwi przejściowych w bramach obsługiwanych elektrycznie Klamka Wszystkie zamki cylindryczne są dostępne: Euro, Kaba, Assa-Abloy. Standard: Euro Samozamykacz Zamek antypaniczny (opcja) 12

13 OSP42A, Parametry Odporność na obciążenie wiatrem EN12424 *) Współ. przenikania ciepła EN12428 Odporność na przenikanie wody EN12425 Przepuszczalność powietrza EN12426 Klasa 3 (= 4250 mm DLW) Klasa 2 (> 4250 mm DLW) 1,0 W/(m2.k) brama stalowa 1,25 W/(m2.k) z oknami/drzwiami (4000 x 4000 mm) Klasa 3 (4000 x 4000 mm) Klasa 2 (4000 x 4000 mm + drzwi) *) Wyższa odporność na zapytanie 13

EN12426 Klasa 3 (= 4250 mm DLW) Klasa 2 (> 4250 mm DLW) 1,0 W/(m2.k) brama stalowa 1,25 W/(m2.

14 Normstahl OSF42A 14

15 OSF42A, Dane techniczne i cechy, Standard Max rozmiar: 7250 x 6000 mm (W x H) Grubość ram: 44 mm Materiał ram: profile aluminiowe Wypełnienie: Okna lub panele izolowane sandwich Kolor na zewn.: aluminium naturalne Kolor wewnątrz: aluminium naturalne Typ prowadzenia: Prowadzenie standardowe (SL) Zamknięcie Rygiel Obsługa: Pochwyt ręczno-nożny plus lina pociągowa Uszczelnienie: Górna, boczna i dolna uszczelka Zabezpieczenia: bezpiecznik pęknięcia sprężyn 15

: aluminium naturalne Kolor wewnątrz: aluminium naturalne Typ prowadzenia: Prowadzenie standardowe (SL) Zamknięcie

16 OSF42A, Dane techniczne i cechy, Opcje Typ prowadzeń: LL, SLL, HL, VL Okna: DAS, DSS, DAD, DSD, SA3, SS3, SH4 Drzwi przejściowe: w płaszczu bramy Lock: Zamek z wkładką cylindryczną Zabezpieczenie: bezpiecznik pęknięcia linki Malowanie: wg palety RAL Zwiększenie : sprężyny o zwiększonej wytrzymałości Wentylacja: wentylatory Obsługa: przekładnia łańcuchowa / elektryczna 16

Zabezpieczenie: bezpiecznik pęknięcia linki Malowanie: wg palety RAL Zwiększenie : sprężyny o

17 OSF42A, Płaszcz bramy Płaszcz bramy wykonany jest z sekcji ramowych o równomiernym rozłożeniu (standard) Wysokość sekcji: mm Sekcje wykonane z ram aluminiowych z wypełnieniami lub przeszkleniami 17

(standard) Wysokość sekcji: 450-704 mm Sekcje

18 Zamki Brama segmentowa górna Normstahl standardowo wyposażona jest w rygiel boczny. Rygiel boczny Zamek z wkładką cylindryczną Rygiel zamyka bramę od wewnątrz, bez klucza. Widok od wewnątrz Widok od zewnątrz Rygiel nie jest widoczny od zewnątrz. Zamek z wkładką cylindryczną oferuje dodatkową ochronę. Zamek zamontowany jest od wewnątrz i może być otwarty za pomocą klucza i klamki. Dostęp do cylindra jest możliwy zarówno od środka jak i od zewnątrz. 18

Widok od wewnątrz Widok od zewnątrz Rygiel nie jest widoczny od zewnątrz.

19 OSF42A, Parametry Odporność na obciążenie wiatrem EN12424 *) Współ. przenikania ciepła EN12428 Odporność na przenikanie wody EN12425 Przepuszczalność powietrza EN12426 Klasa 3 (= 4050 mm DLW) Klasa 2 (> 4050 mm DLW) 3,3 W/(m2.k) DAD 4,9 W/(m2.k) SA3 Klasa 3 (4000 x 4000 mm) Klasa 2 (4000 x 4000 mm + drzwi) *) Wyższa odporność na zapytanie 19

powietrza EN12426 Klasa 3 (= 4050 mm DLW) Klasa 2 (> 4050 mm DLW) 3,3 W/(m2.

20 DLH h Prowadzenie standardowe(sl) D Wysokość bramy DLH (mm) Wymagana przestrzeń boczna SL i SR (mm) Wymagane nadproże h (mm) > Wymagana głębokość D (mm) DLH

SR (mm) Wymagane nadproże h (mm) 4500 485 100

21 DLH h Prowadzenie standardowe obniżone (SLL) D Szerokość bramy DLW (mm) Wysokość bramy DLH (mm) Wymagana przestrzeń boczna SL i SR (mm) Wymagane nadproże h (mm) Wymagana głębokość D (mm) DLH

22 DLH h Prowadzenie niskie (LL) D Ciężar Wymagana przestrzeń boczna SL i SR (mm) Wymagane nadproże h (mm) Wymagana głębokość D (mm) 550 kg mm (jeżeli 250 kg) 300 mm (jeżeli > 250 kg lub z drzwiami) DLH

23 DLH HL h Prowadzenie wysokie (HL) D Przewyższenie (HL) Wymagana przestrzeń boczna SL i SR (mm) Wymagane nadproże h (mm) HL 3400mm HL HL>3400 mm HL Wymagana głębokość D (mm) DLH - HL

24 DLH h Prowadzenie pionowe (VL) DLW 3000 mm bez zainstalowanej belki DLW >3000 mm z zainstalowaną belką do wsparcia zespołu sprężyn 525 Wysokość bramy DLH (mm) Wymagana przestrzeń boczna SL i SR (mm) Wymagane nadproże h (mm) Wymagana głębokość D (mm) DH

25 Fotokomórka wyprzedzająca W bramach z drzwiami przejściowymi z niskim progiem, zastosowana jest fotokomórka wyprzedzająca, która zastępuje optyczną listwę bezpieczeństwa. Fotokomórka wyprzedzająca zapewnia wysoki stopień bezpieczeństwa. 25
