1 Garażowe bramy segmentowe Dane montażowe: stan na dzień

2 Spis treści Spis treści Strona Typ bramy / płyta bramy 3 4 Typ drzwi / płyta drzwiowa 4 LTE 40, przetłoczenia S, Woodgrain 5 LTE 40, przetłoczenia M, Woodgrain 6 LTE 40, kasetony S, Woodgrain 7 LPU 40, przetłoczenia S, Woodgrain 8 LPU 40, przetłoczenia M, Woodgrain 9 LPU 40, przetłoczenia M, Sandgrain, Micrograin, Silkgrain lub okleina Decograin 10 LPU 40, przetłoczenia L, Sandgrain, Micrograin, Silkgrain lub okleina Decograin 11 LPU 40, kasetony S, Woodgrain 12 LPU 40, kasetony S, okleina Decograin 13 Przeszklenie Sunrise LTE 40 / LPU Element Design LPU LPU 40 z drzwiami przejściowymi bez wystającego progu, przetłoczenia S, M, L, Woodgrain, Sandgrain, 16 Micrograin, Silkgrain lub okleina Decograin LPU 40 z drzwiami przejściowymi bez wystającego progu, przetłoczenia S, M, L, taki sam wygląd zewnętrzny 17 jak bram z przeszkleniem LPU 40 z drzwiami przejściowymi bez wystającego progu, kasetony S, Woodgrain lub okleina Decograin 18 LPU 40 z drzwiami przejściowymi bez wystającego progu, położenie drzwi 19 LPU 40 z drzwiami przejściowymi z progiem, przetłoczenia S, M, L, Woodgrain, Sandgrain, Micrograin, 20 Silkgrain lub okleina Decograin LPU 40 z drzwiami przejściowymi z progiem, kasetony S, Woodgrain lub okleina Decograin 21 LTH 40, przetłoczenia S, M, L, kasetony V 22 LTH 40 z wzorami 23 LPU 40, przetłoczenia S, Woodgrain, do mocowania od zewnątrz 24 LPU 40, przetłoczenia M, Woodgrain lub Silkgrain, do mocowania od zewnątrz 25 LPU 40, przetłoczenia L, Silkgrain, do mocowania od zewnątrz 26 LPU 40, kasetony S, Woodgrain, do mocowania od zewnątrz 27 Prowadzenie Z 28 Prowadzenie N 29 Prowadzenie L 30 Prowadzenie H 31 Prowadzenie N z drzwiami przejściowymi bez wystającego progu 32 Prowadzenie L z drzwiami przejściowymi bez wystającego progu 33 Prowadzenie N z drzwiami przejściowymi z progiem 34 Prowadzenie L z drzwiami przejściowymi z progiem 35 Prowadzenie Z 36 Prowadzenie L 37 Prowadzenie L z drzwiami przejściowymi bez wystającego progu 38 Prowadzenie Z, montaż od zewnątrz 39 Mocowania boczne 40 Mocowania boczne i mocowanie do nadproża z zastosowaniem ThermoFrame 41 Mocowania boczne, montaż od zewnątrz 42 Mocowanie do nadproża z zastosowaniem przesłony 43 Zakończenie przypodłogowe 44 Drzwi boczne z ościeżnicą kątową z profili aluminiowych, wymiary znormowane Drzwi boczne z ościeżnicą blokową z profili aluminiowych, wymiary znormowane Drzwi boczne z ościeżnicą blokową z profili aluminiowych, wymiary specjalne skrzydłowe drzwi boczne z ościeżnicą blokową z profili aluminiowych 51 Drzwi boczne z wypełnieniem drewnianym, wymiary znormowane / wymiary specjalne 52 Niniejsze dane montażowe zawierają opisy wyposażenia płyty bramy i prowadzeń wraz z przykładami montażowymi. Przed montażem bramy segmentowej należy wykończyć otwór wjazdowy i posadzkę w garażu. Powielanie (także częściowe) wyłącznie za naszą zgodą. Chronione prawem autorskim. Wszystkie wymiary w mm Zmiany konstrukcyjne zastrzeżone. 2 Dane montażowe: Garażowe bramy segmentowe /

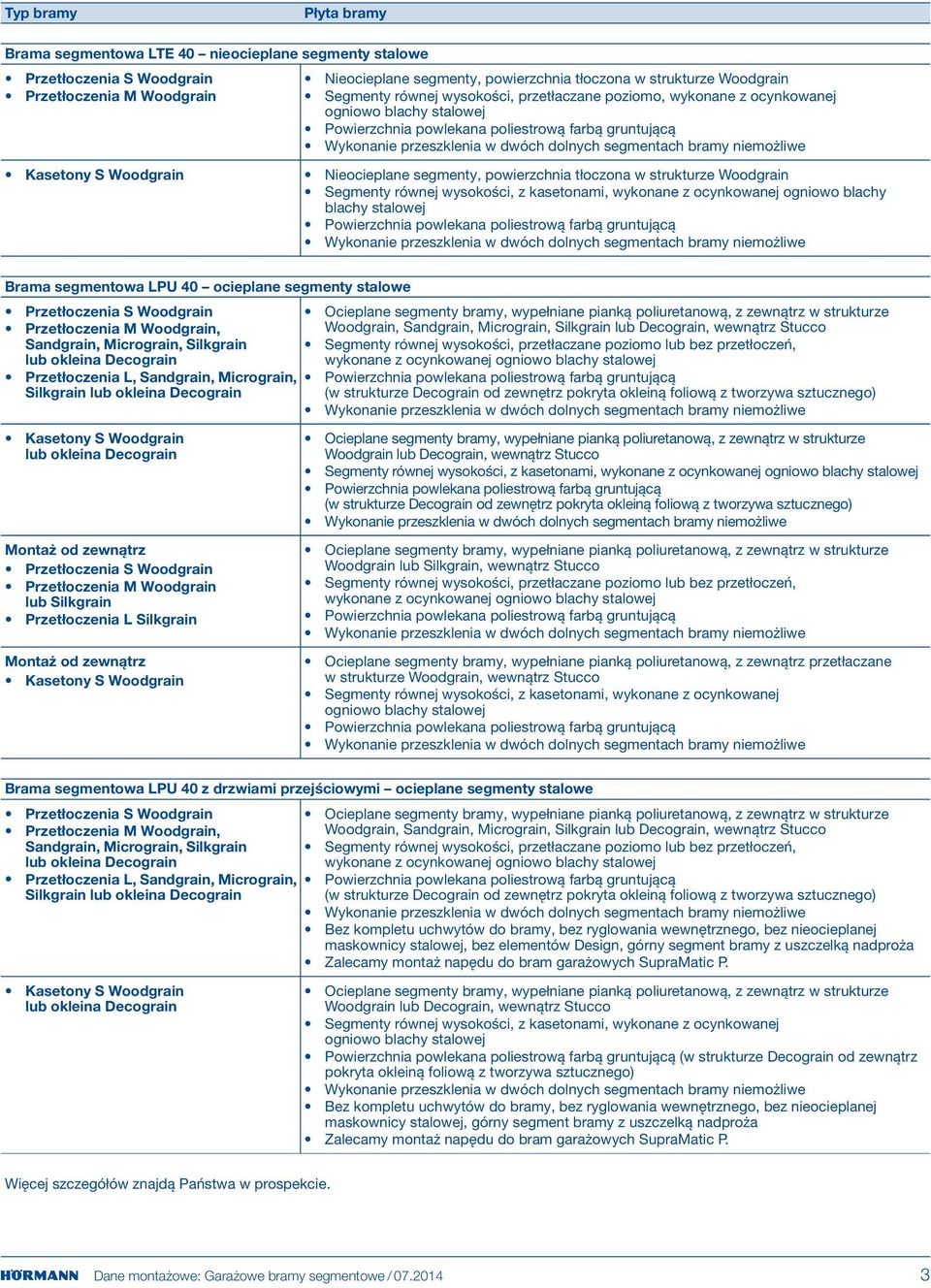

3 Typ bramy Płyta bramy rama segmentowa LTE 40 nieocieplane segmenty stalowe Przetłoczenia S Woodgrain Przetłoczenia M Woodgrain Kasetony S Woodgrain Nieocieplane segmenty, powierzchnia tłoczona w strukturze Woodgrain Segmenty równej wysokości, przetłaczane poziomo, wykonane z ocynkowanej ogniowo blachy stalowej Powierzchnia powlekana poliestrową farbą gruntującą Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe Nieocieplane segmenty, powierzchnia tłoczona w strukturze Woodgrain Segmenty równej wysokości, z kasetonami, wykonane z ocynkowanej ogniowo blachy blachy stalowej Powierzchnia powlekana poliestrową farbą gruntującą Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe rama segmentowa LPU 40 ocieplane segmenty stalowe Przetłoczenia S Woodgrain Ocieplane segmenty bramy, wypełniane pianką poliuretanową, z zewnątrz w strukturze Przetłoczenia M Woodgrain, Woodgrain, Sandgrain, Micrograin, Silkgrain lub Decograin, wewnątrz Stucco Sandgrain, Micrograin, Silkgrain Segmenty równej wysokości, przetłaczane poziomo lub bez przetłoczeń, lub okleina Decograin wykonane z ocynkowanej ogniowo blachy stalowej Przetłoczenia L, Sandgrain, Micrograin, Powierzchnia powlekana poliestrową farbą gruntującą Silkgrain lub okleina Decograin (w strukturze Decograin od zewnętrz pokryta okleiną foliową z tworzywa sztucznego) Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe Kasetony S Woodgrain lub okleina Decograin Montaż od zewnątrz Przetłoczenia S Woodgrain Przetłoczenia M Woodgrain lub Silkgrain Przetłoczenia L Silkgrain Montaż od zewnątrz Kasetony S Woodgrain Ocieplane segmenty bramy, wypełniane pianką poliuretanową, z zewnątrz w strukturze Woodgrain lub Decograin, wewnątrz Stucco Segmenty równej wysokości, z kasetonami, wykonane z ocynkowanej ogniowo blachy stalowej Powierzchnia powlekana poliestrową farbą gruntującą (w strukturze Decograin od zewnętrz pokryta okleiną foliową z tworzywa sztucznego) Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe Ocieplane segmenty bramy, wypełniane pianką poliuretanową, z zewnątrz w strukturze Woodgrain lub Silkgrain, wewnątrz Stucco Segmenty równej wysokości, przetłaczane poziomo lub bez przetłoczeń, wykonane z ocynkowanej ogniowo blachy stalowej Powierzchnia powlekana poliestrową farbą gruntującą Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe Ocieplane segmenty bramy, wypełniane pianką poliuretanową, z zewnątrz przetłaczane w strukturze Woodgrain, wewnątrz Stucco Segmenty równej wysokości, z kasetonami, wykonane z ocynkowanej ogniowo blachy stalowej Powierzchnia powlekana poliestrową farbą gruntującą Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe rama segmentowa LPU 40 z drzwiami przejściowymi ocieplane segmenty stalowe Przetłoczenia S Woodgrain Ocieplane segmenty bramy, wypełniane pianką poliuretanową, z zewnątrz w strukturze Przetłoczenia M Woodgrain, Woodgrain, Sandgrain, Micrograin, Silkgrain lub Decograin, wewnątrz Stucco Sandgrain, Micrograin, Silkgrain Segmenty równej wysokości, przetłaczane poziomo lub bez przetłoczeń, lub okleina Decograin wykonane z ocynkowanej ogniowo blachy stalowej Przetłoczenia L, Sandgrain, Micrograin, Powierzchnia powlekana poliestrową farbą gruntującą Silkgrain lub okleina Decograin (w strukturze Decograin od zewnętrz pokryta okleiną foliową z tworzywa sztucznego) Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe ez kompletu uchwytów do bramy, bez ryglowania wewnętrznego, bez nieocieplanej maskownicy stalowej, bez elementów Design, górny segment bramy z uszczelką nadproża Zalecamy montaż napędu do bram garażowych SupraMatic P. Kasetony S Woodgrain lub okleina Decograin Ocieplane segmenty bramy, wypełniane pianką poliuretanową, z zewnątrz w strukturze Woodgrain lub Decograin, wewnątrz Stucco Segmenty równej wysokości, z kasetonami, wykonane z ocynkowanej ogniowo blachy stalowej Powierzchnia powlekana poliestrową farbą gruntującą (w strukturze Decograin od zewnątrz pokryta okleiną foliową z tworzywa sztucznego) Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe ez kompletu uchwytów do bramy, bez ryglowania wewnętrznego, bez nieocieplanej maskownicy stalowej, górny segment bramy z uszczelką nadproża Zalecamy montaż napędu do bram garażowych SupraMatic P. Więcej szczegółów znajdą Państwa w prospekcie. Dane montażowe: Garażowe bramy segmentowe /

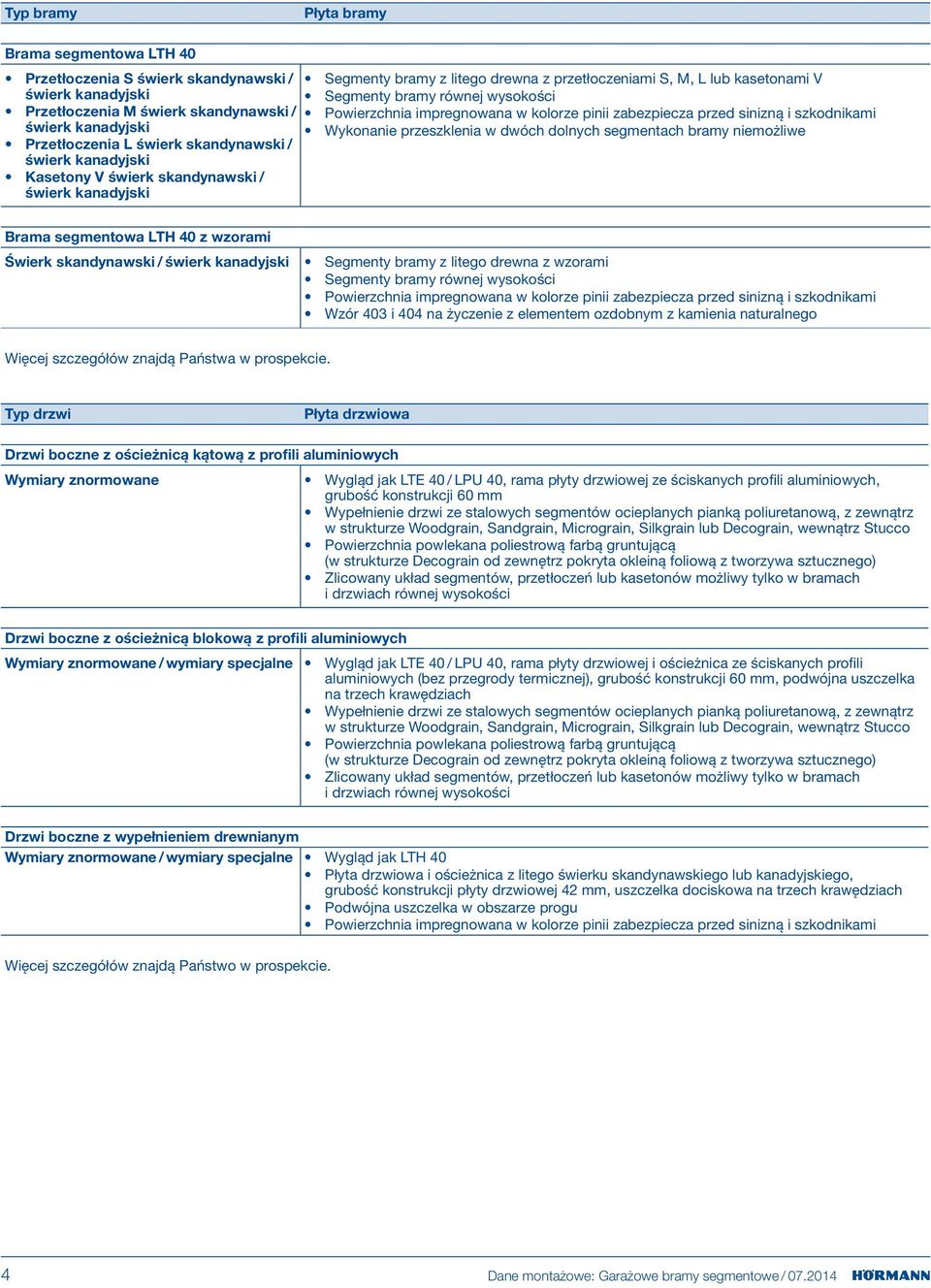

4 Typ bramy Płyta bramy rama segmentowa LTH 40 Przetłoczenia S świerk skandynawski / świerk kanadyjski Przetłoczenia M świerk skandynawski / świerk kanadyjski Przetłoczenia L świerk skandynawski / świerk kanadyjski Kasetony V świerk skandynawski / świerk kanadyjski Segmenty bramy z litego drewna z przetłoczeniami S, M, L lub kasetonami V Segmenty bramy równej wysokości Powierzchnia impregnowana w kolorze pinii zabezpiecza przed sinizną i szkodnikami Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe rama segmentowa LTH 40 z wzorami Świerk skandynawski / świerk kanadyjski Segmenty bramy z litego drewna z wzorami Segmenty bramy równej wysokości Powierzchnia impregnowana w kolorze pinii zabezpiecza przed sinizną i szkodnikami Wzór 403 i 404 na życzenie z elementem ozdobnym z kamienia naturalnego Więcej szczegółów znajdą Państwa w prospekcie. Typ drzwi Płyta drzwiowa Drzwi boczne z ościeżnicą kątową z profili aluminiowych Wymiary znormowane Wygląd jak LTE 40 / LPU 40, rama płyty drzwiowej ze ściskanych profili aluminiowych, grubość konstrukcji 60 mm Wypełnienie drzwi ze stalowych segmentów ocieplanych pianką poliuretanową, z zewnątrz w strukturze Woodgrain, Sandgrain, Micrograin, Silkgrain lub Decograin, wewnątrz Stucco Powierzchnia powlekana poliestrową farbą gruntującą (w strukturze Decograin od zewnętrz pokryta okleiną foliową z tworzywa sztucznego) Zlicowany układ segmentów, przetłoczeń lub kasetonów możliwy tylko w bramach i drzwiach równej wysokości Drzwi boczne z ościeżnicą blokową z profili aluminiowych Wymiary znormowane / wymiary specjalne Wygląd jak LTE 40 / LPU 40, rama płyty drzwiowej i ościeżnica ze ściskanych profili aluminiowych (bez przegrody termicznej), grubość konstrukcji 60 mm, podwójna uszczelka na trzech krawędziach Wypełnienie drzwi ze stalowych segmentów ocieplanych pianką poliuretanową, z zewnątrz w strukturze Woodgrain, Sandgrain, Micrograin, Silkgrain lub Decograin, wewnątrz Stucco Powierzchnia powlekana poliestrową farbą gruntującą (w strukturze Decograin od zewnętrz pokryta okleiną foliową z tworzywa sztucznego) Zlicowany układ segmentów, przetłoczeń lub kasetonów możliwy tylko w bramach i drzwiach równej wysokości Drzwi boczne z wypełnieniem drewnianym Wymiary znormowane / wymiary specjalne Wygląd jak LTH 40 Płyta drzwiowa i ościeżnica z litego świerku skandynawskiego lub kanadyjskiego, grubość konstrukcji płyty drzwiowej 42 mm, uszczelka dociskowa na trzech krawędziach Podwójna uszczelka w obszarze progu Powierzchnia impregnowana w kolorze pinii zabezpiecza przed sinizną i szkodnikami Więcej szczegółów znajdą Państwo w prospekcie. 4 Dane montażowe: Garażowe bramy segmentowe /

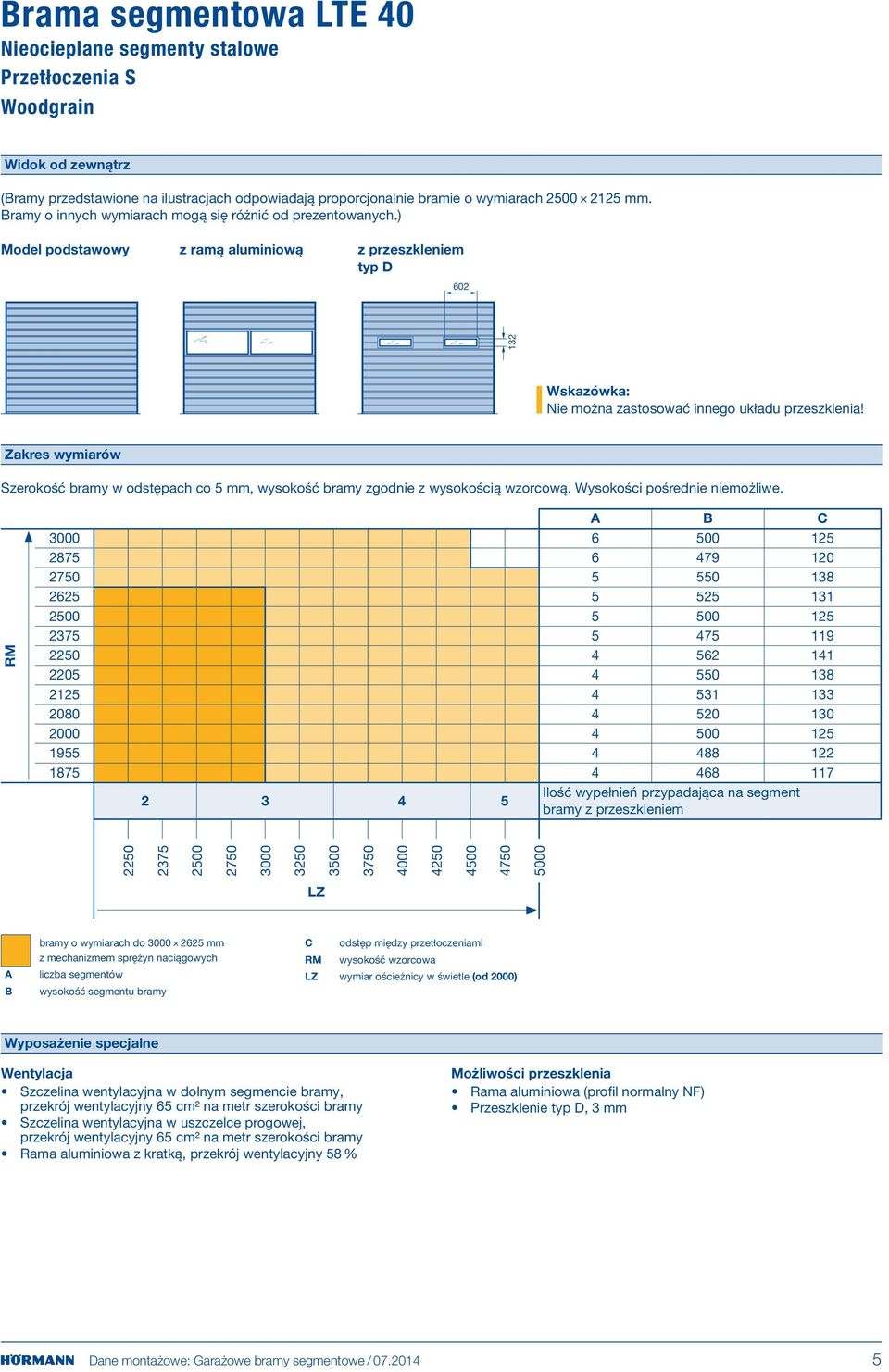

5 rama segmentowa LTE 40 Nieocieplane segmenty stalowe Przetłoczenia S Woodgrain Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy z ramą aluminiową z przeszkleniem typ D Nie można zastosować innego układu przeszklenia! Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Wysokości pośrednie niemożliwe. A C Ilość wypełnień przypadająca na segment bramy z przeszkleniem A bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy C odstęp między przetłoczeniami wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w dolnym segmencie bramy, przekrój wentylacyjny 65 cm² na metr szerokości bramy Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF) Przeszklenie typ D, 3 mm Dane montażowe: Garażowe bramy segmentowe /

6 rama segmentowa LTE 40 Nieocieplane segmenty stalowe Przetłoczenia M Woodgrain Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy z ramą aluminiową z przeszkleniem typ D Nie można zastosować innego układu przeszklenia! Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Wysokości pośrednie niemożliwe. A C Ilość wypełnień przypadająca na segment bramy z przeszkleniem A bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy C odstęp między przetłoczeniami wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w dolnym segmencie bramy, przekrój wentylacyjny 65 cm² na metr szerokości bramy Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF) Przeszklenie typ D, 3 mm 6 Dane montażowe: Garażowe bramy segmentowe /

7 rama segmentowa LTE 40 Nieocieplane segmenty stalowe Kasetony S Woodgrain Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Wzór S0 Wzór S1 z szczebliną ozdobną (romb) Wzór S2 z szczebliną ozdobną (krzyż) Wzór S10 Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy tylko wzorcowa zgodnie z wykresem. Wysokości pośrednie niemożliwe. A Ilość kasetonów przypadająca na segment bramy A bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w dolnym segmencie bramy, przekrój wentylacyjny 65 cm² na metr szerokości bramy Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Możliwości przeszklenia - okna kasetonowe Szyby przezroczyste lub w strukturze kryształkowej, 3 mm Wzór S0, S1, S2 Wzór S10, S20 (patrz strona 14) Dane montażowe: Garażowe bramy segmentowe /

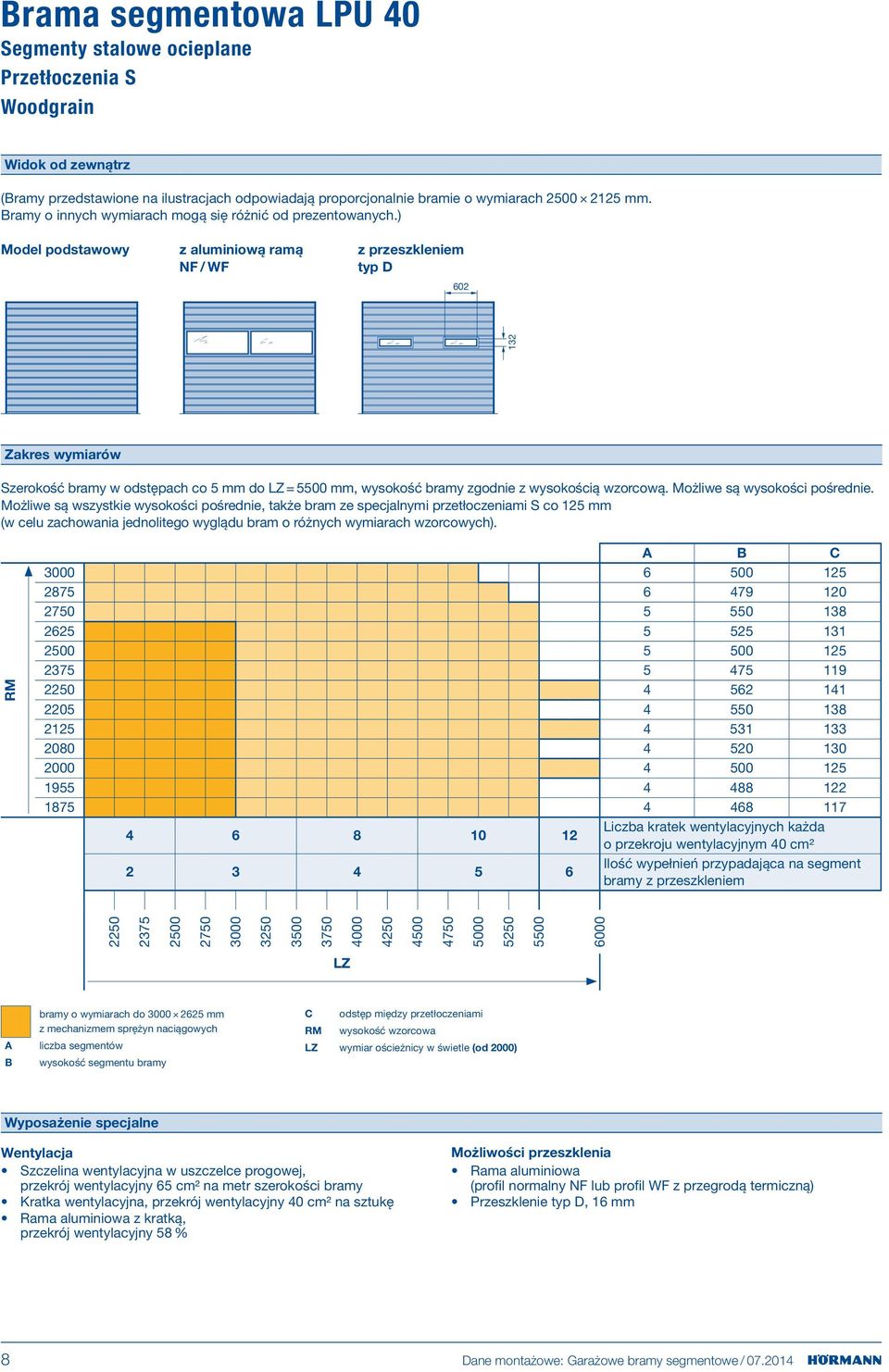

8 rama segmentowa LPU 40 Segmenty stalowe ocieplane Przetłoczenia S Woodgrain Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy z aluminiową ramą NF / WF z przeszkleniem typ D Zakres wymiarów Szerokość bramy w odstępach co 5 mm do = 5500 mm, wysokość bramy zgodnie z wysokością wzorcową. Możliwe są wysokości pośrednie. Możliwe są wszystkie wysokości pośrednie, także bram ze specjalnymi przetłoczeniami S co 125 mm (w celu zachowania jednolitego wyglądu bram o różnych wymiarach wzorcowych). A C Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² Ilość wypełnień przypadająca na segment bramy z przeszkleniem A bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy C odstęp między przetłoczeniami wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typ D, 16 mm 8 Dane montażowe: Garażowe bramy segmentowe /

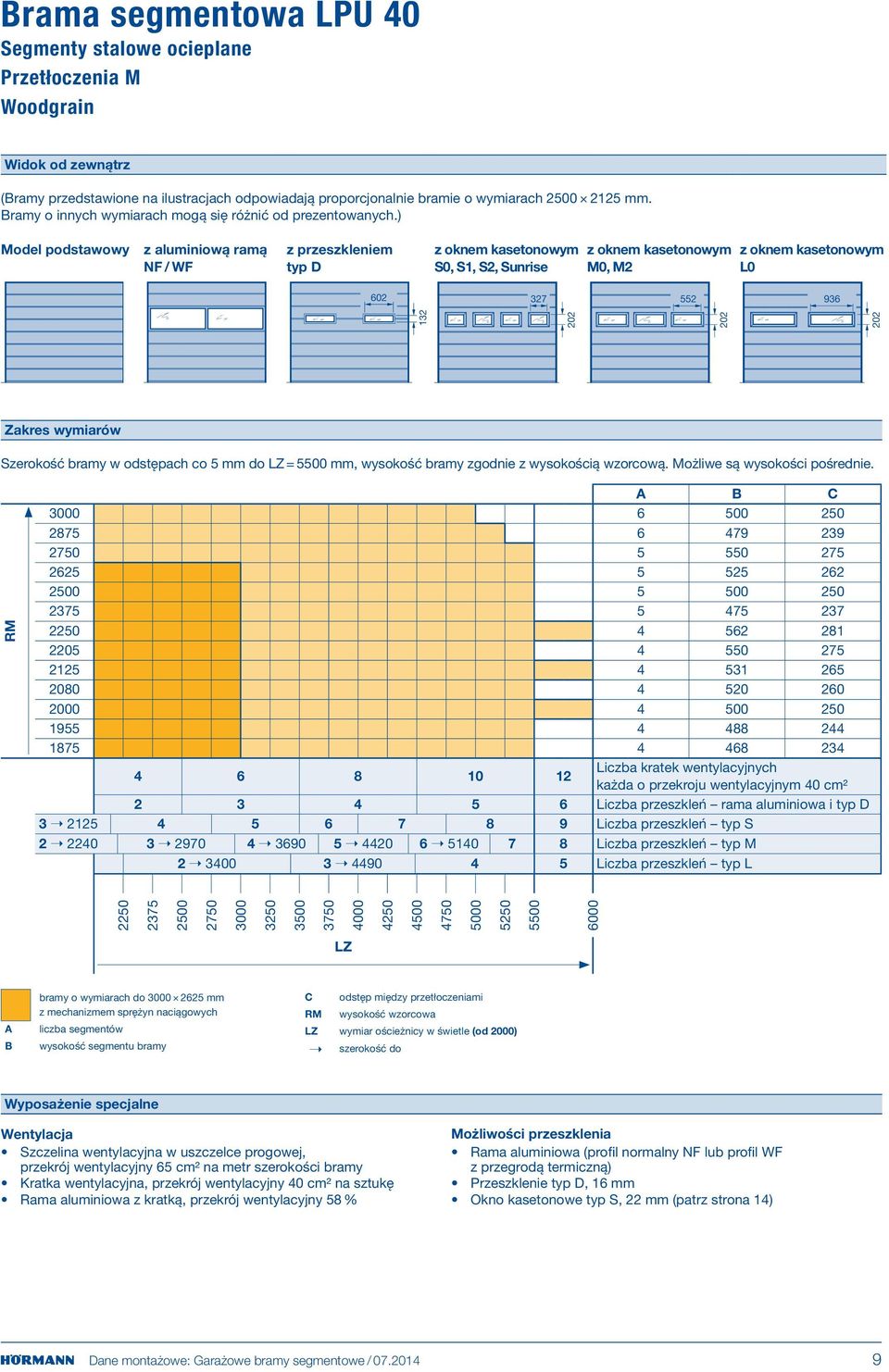

9 rama segmentowa LPU 40 Segmenty stalowe ocieplane Przetłoczenia M Woodgrain Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy z aluminiową ramą NF / WF z przeszkleniem typ D z oknem kasetonowym S0, S1, S2, Sunrise z oknem kasetonowym M0, M2 z oknem kasetonowym L Zakres wymiarów Szerokość bramy w odstępach co 5 mm do = 5500 mm, wysokość bramy zgodnie z wysokością wzorcową. Możliwe są wysokości pośrednie. A C Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² Liczba przeszkleń rama aluminiowa i typ D Liczba przeszkleń typ S Liczba przeszkleń typ M Liczba przeszkleń typ L A bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy C odstęp między przetłoczeniami wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typ D, 16 mm Okno kasetonowe typ S, 22 mm (patrz strona 14) Dane montażowe: Garażowe bramy segmentowe /

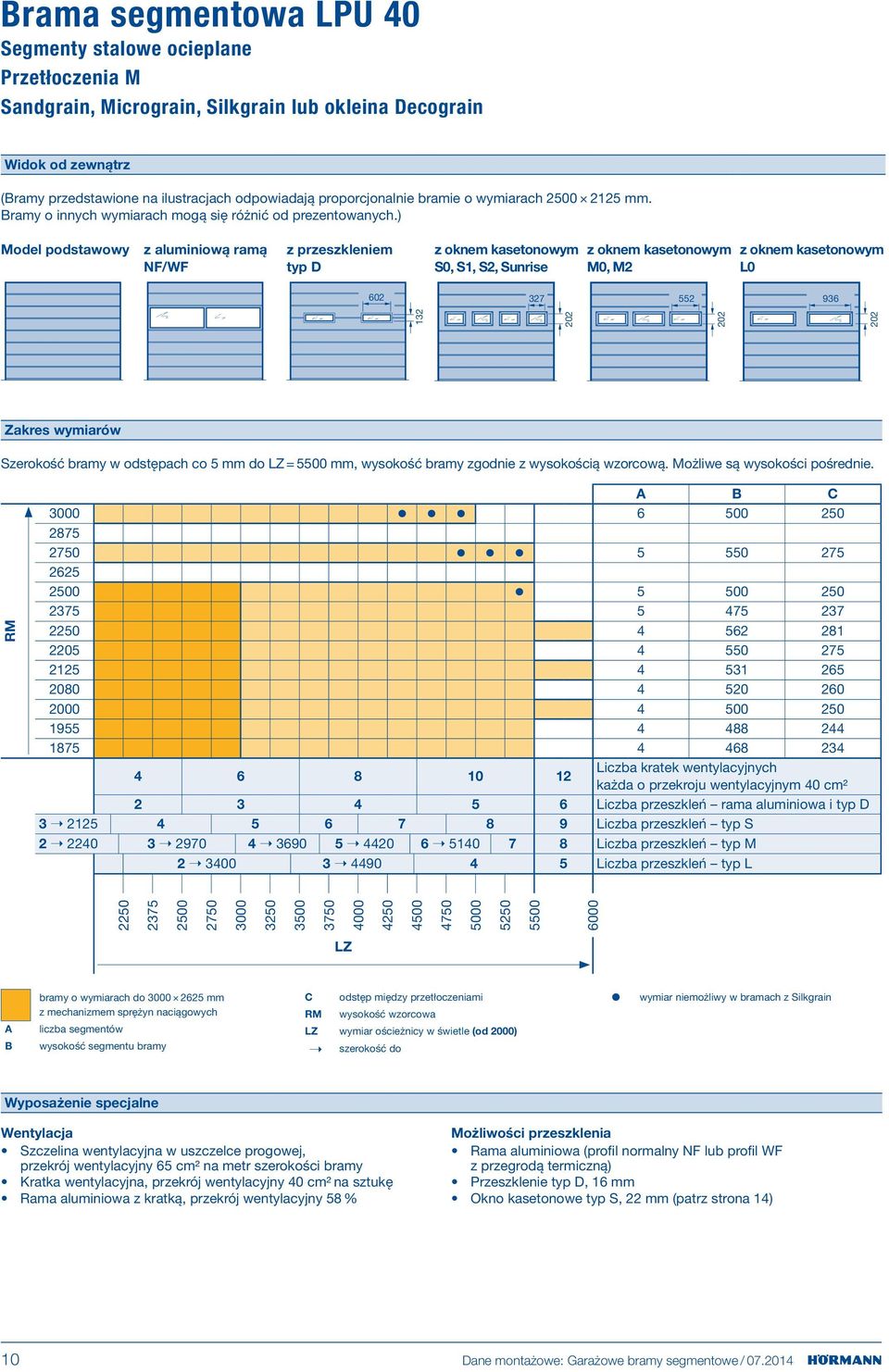

10 rama segmentowa LPU 40 Segmenty stalowe ocieplane Przetłoczenia M Sandgrain, Micrograin, Silkgrain lub okleina Decograin Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy z aluminiową ramą NF/WF z przeszkleniem typ D z oknem kasetonowym S0, S1, S2, Sunrise z oknem kasetonowym M0, M2 z oknem kasetonowym L Zakres wymiarów Szerokość bramy w odstępach co 5 mm do = 5500 mm, wysokość bramy zgodnie z wysokością wzorcową. Możliwe są wysokości pośrednie. A C Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² Liczba przeszkleń rama aluminiowa i typ D Liczba przeszkleń typ S Liczba przeszkleń typ M Liczba przeszkleń typ L bramy o wymiarach do mm z mechanizmem sprężyn naciągowych C odstęp między przetłoczeniami wysokość wzorcowa wymiar niemożliwy w bramach z Silkgrain A liczba segmentów wymiar ościeżnicy w świetle (od 2000) wysokość segmentu bramy szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typ D, 16 mm Okno kasetonowe typ S, 22 mm (patrz strona 14) 10 Dane montażowe: Garażowe bramy segmentowe /

11 rama segmentowa LPU 40 Segmenty stalowe ocieplane Przetłoczenia L Sandgrain, Micrograin, Silkgrain lub okleina Decograin Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy z aluminiową ramą NF/WF z przeszkleniem typ D z oknem kasetonowym S0, S1, S2, Sunrise z oknem kasetonowym M0, M2 z oknem kasetonowym L Zakres wymiarów Szerokość bramy w odstępach co 5 mm do = 5500 mm, wysokość bramy zgodnie z wysokością wzorcową. Możliwe są wysokości pośrednie. A Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² Liczba przeszkleń rama aluminiowa i typ D Liczba przeszkleń typ S Liczba przeszkleń typ M Liczba przeszkleń typ L A bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do wymiar niemożliwy w bramach z Silkgrain Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typ D, 16 mm Okno kasetonowe typ S, 22 mm (patrz strona 14) Dane montażowe: Garażowe bramy segmentowe /

12 rama segmentowa LPU 40 Segmenty stalowe ocieplane Kasetony S Woodgrain Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Wzór S0 Wzór S1 z szczebliną ozdobną (romb) Wzór S2 z szczebliną ozdobną (krzyż) Wzór S10 Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Wysokości pośrednie niemożliwe. A Ilość kasetonów przypadająca na segment bramy A bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Możliwości przeszklenia - okna kasetonowe Podwójne szyby przezroczyste lub w strukturze kryształkowej, 16 mm Wzór S0, S1, S2 Wzór S10, S20, S30, S40, S50, S60 (patrz strona 14) 12 Dane montażowe: Garażowe bramy segmentowe /

13 rama segmentowa LPU 40 Segmenty stalowe ocieplane Kasetony S Okleina Decograin Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Wzór S0 Wzór S1 z szczebliną ozdobną (romb) Wzór S2 z szczebliną ozdobną (krzyż) Wzór S10 Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Wysokości pośrednie niemożliwe. A Ilość kasetonów przypadająca na segment bramy A bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Możliwości przeszklenia - okna kasetonowe Podwójne szyby przezroczyste lub w strukturze kryształkowej, 16 mm Wzór S0, S1, S2 Wzór S10, S20, S30, S40, S50, S60 (patrz strona 14) Dane montażowe: Garażowe bramy segmentowe /

14 Przeszklenie typu Sunrise do bram segmentowych LTE 40 / LPU 40 Widok od zewnątrz Przeszklenie typu Sunrise do bram segmentowych LTE / LPU 40 w wymiarach znormowanych i specjalnych Możliwości wykonania przeszklenia w bramach z kasetonami typ S (nie dotyczy bram z 3 kasetonami na segment) Wzór S10 Wzór S20 Wzór S30 Wzór S40 Wzór S50 Wzór S60 14 Dane montażowe: Garażowe bramy segmentowe /

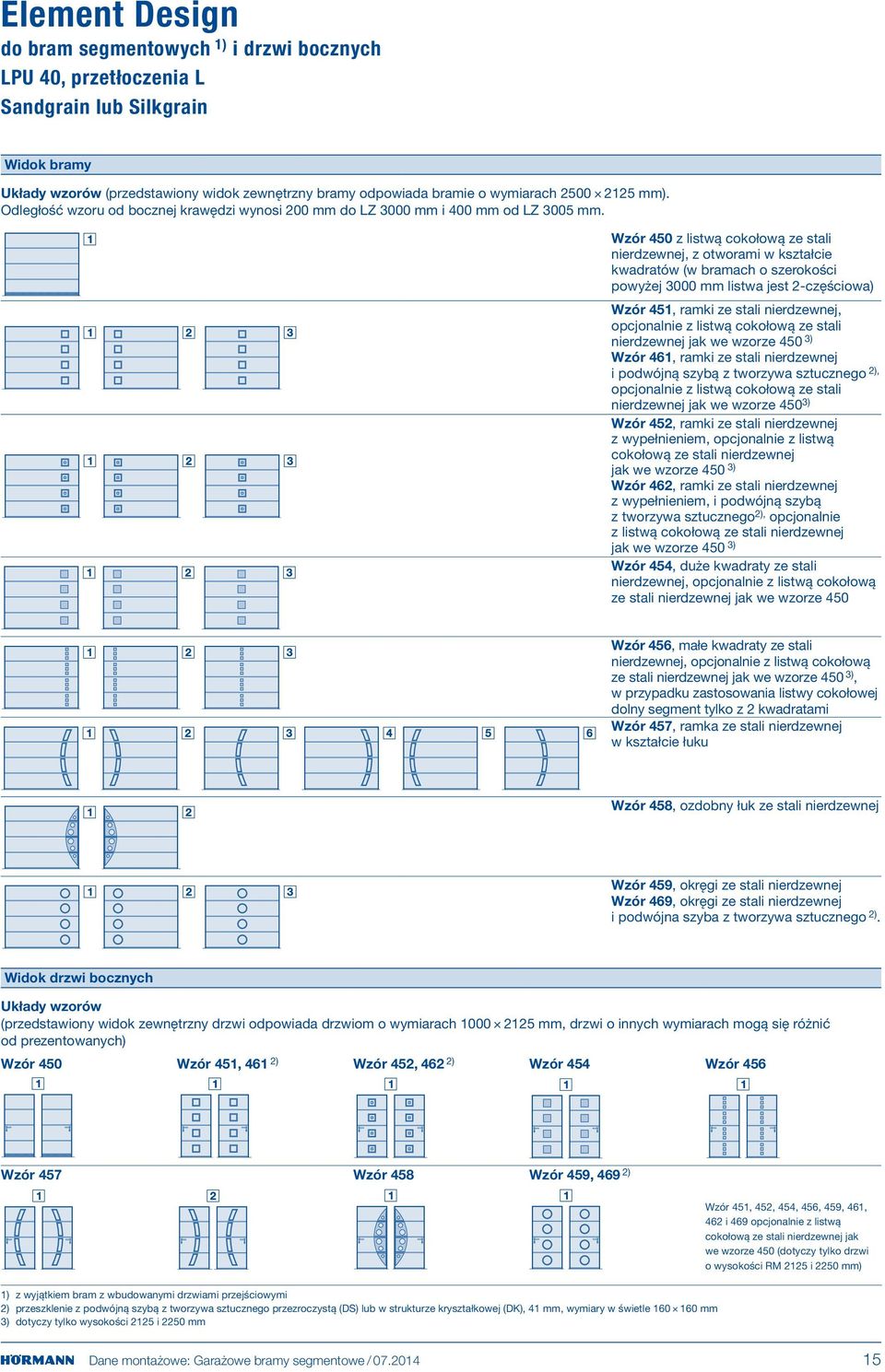

15 Element Design do bram segmentowych 1) i drzwi bocznych LPU 40, przetłoczenia L Sandgrain lub Silkgrain Widok bramy Układy wzorów (przedstawiony widok zewnętrzny bramy odpowiada bramie o wymiarach mm). Odległość wzoru od bocznej krawędzi wynosi 200 mm do 3000 mm i 400 mm od 3005 mm. Wzór 450 z listwą cokołową ze stali nierdzewnej, z otworami w kształcie kwadratów (w bramach o szerokości powyżej 3000 mm listwa jest 2-częściowa) Wzór 451, ramki ze stali nierdzewnej, opcjonalnie z listwą cokołową ze stali nierdzewnej jak we wzorze 450 3) Wzór 461, ramki ze stali nierdzewnej i podwójną szybą z tworzywa sztucznego 2), opcjonalnie z listwą cokołową ze stali nierdzewnej jak we wzorze 450 3) Wzór 452, ramki ze stali nierdzewnej z wypełnieniem, opcjonalnie z listwą cokołową ze stali nierdzewnej jak we wzorze 450 3) Wzór 462, ramki ze stali nierdzewnej z wypełnieniem, i podwójną szybą z tworzywa sztucznego 2), opcjonalnie z listwą cokołową ze stali nierdzewnej jak we wzorze 450 3) Wzór 454, duże kwadraty ze stali nierdzewnej, opcjonalnie z listwą cokołową ze stali nierdzewnej jak we wzorze 450 Wzór 456, małe kwadraty ze stali nierdzewnej, opcjonalnie z listwą cokołową ze stali nierdzewnej jak we wzorze 450 3), w przypadku zastosowania listwy cokołowej dolny segment tylko z 2 kwadratami Wzór 457, ramka ze stali nierdzewnej w kształcie łuku Wzór 458, ozdobny łuk ze stali nierdzewnej Wzór 459, okręgi ze stali nierdzewnej Wzór 469, okręgi ze stali nierdzewnej i podwójna szyba z tworzywa sztucznego 2). Widok drzwi bocznych Układy wzorów (przedstawiony widok zewnętrzny drzwi odpowiada drzwiom o wymiarach mm, drzwi o innych wymiarach mogą się różnić od prezentowanych) Wzór 450 Wzór 451, 461 2) Wzór 452, 462 2) Wzór 454 Wzór 456 Wzór 457 Wzór 458 Wzór 459, 469 2) Wzór 451, 452, 454, 456, 459, 461, 462 i 469 opcjonalnie z listwą cokołową ze stali nierdzewnej jak we wzorze 450 (dotyczy tylko drzwi o wysokości 2125 i 2250 mm) 1) z wyjątkiem bram z wbudowanymi drzwiami przejściowymi 2) przeszklenie z podwójną szybą z tworzywa sztucznego przezroczystą (DS) lub w strukturze kryształkowej (DK), 41 mm, wymiary w świetle mm 3) dotyczy tylko wysokości 2125 i 2250 mm Dane montażowe: Garażowe bramy segmentowe /

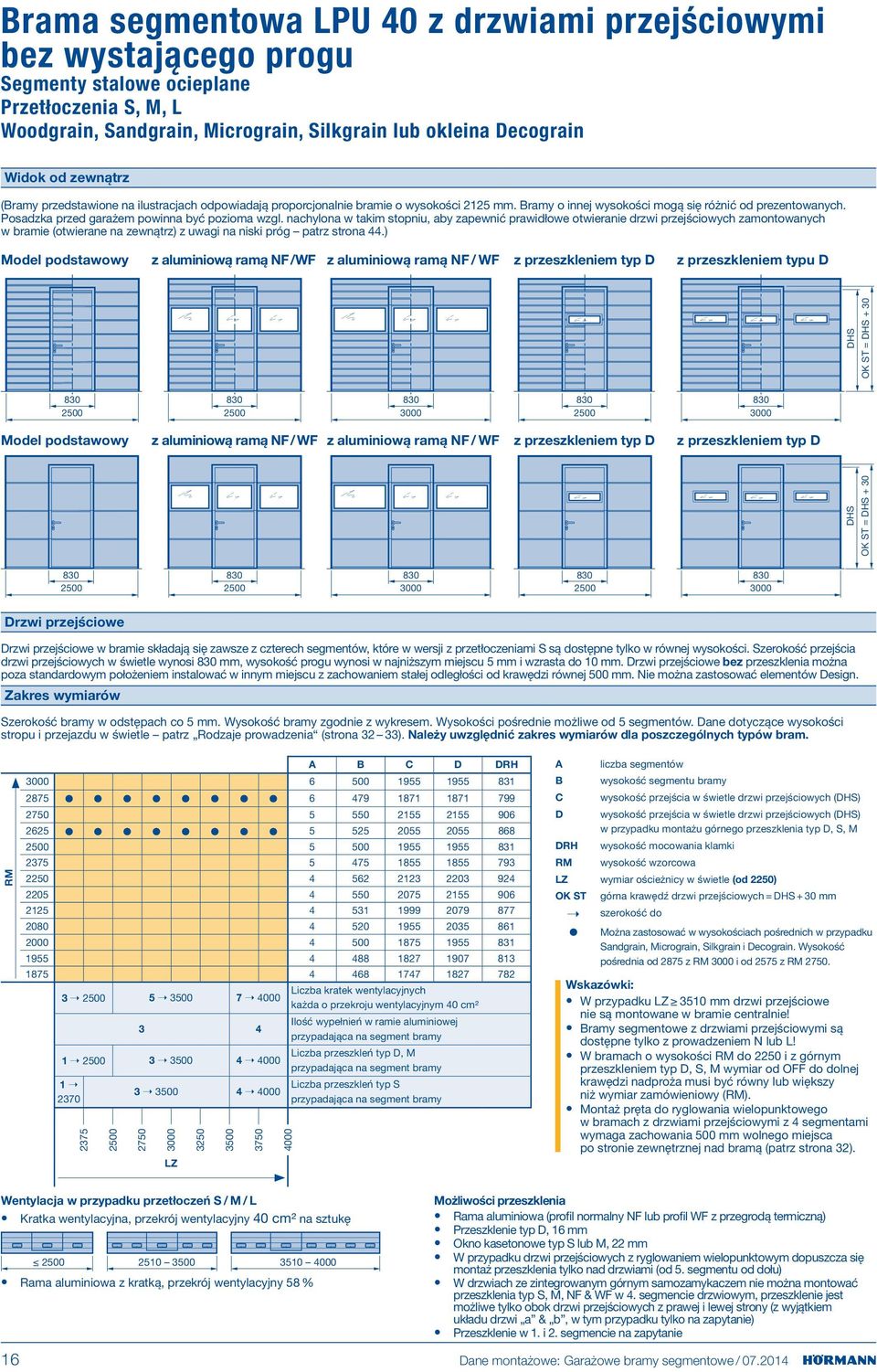

16 rama segmentowa LPU 40 z drzwiami przejściowymi bez wystającego progu Segmenty stalowe ocieplane Przetłoczenia S, M, L Woodgrain, Sandgrain, Micrograin, Silkgrain lub okleina Decograin Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wysokości 2125 mm. ramy o innej wysokości mogą się różnić od prezentowanych. Posadzka przed garażem powinna być pozioma wzgl. nachylona w takim stopniu, aby zapewnić prawidłowe otwieranie drzwi przejściowych zamontowanych w bramie (otwierane na zewnątrz) z uwagi na niski próg patrz strona 44.) Model podstawowy z aluminiową ramą NF /WF z aluminiową ramą NF / WF z przeszkleniem typ D z przeszkleniem typu D DHS OK ST = DHS Model podstawowy z aluminiową ramą NF / WF z aluminiową ramą NF / WF z przeszkleniem typ D z przeszkleniem typ D DHS OK ST = DHS Drzwi przejściowe Drzwi przejściowe w bramie składają się zawsze z czterech segmentów, które w wersji z przetłoczeniami S są dostępne tylko w równej wysokości. Szerokość przejścia drzwi przejściowych w świetle wynosi 830 mm, wysokość progu wynosi w najniższym miejscu 5 mm i wzrasta do 10 mm. Drzwi przejściowe bez przeszklenia można poza standardowym położeniem instalować w innym miejscu z zachowaniem stałej odległości od krawędzi równej 500 mm. Nie można zastosować elementów Design. Zakres wymiarów Szerokość bramy w odstępach co 5 mm. Wysokość bramy zgodnie z wykresem. Wysokości pośrednie możliwe od 5 segmentów. Dane dotyczące wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (strona 32 33). Należy uwzględnić zakres wymiarów dla poszczególnych typów bram. A C D DRH Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² Ilość wypełnień w ramie aluminiowej przypadająca na segment bramy Liczba przeszkleń typ D, M przypadająca na segment bramy Liczba przeszkleń typ S przypadająca na segment bramy 4000 A liczba segmentów wysokość segmentu bramy C wysokość przejścia w świetle drzwi przejściowych (DHS) D wysokość przejścia w świetle drzwi przejściowych (DHS) w przypadku montażu górnego przeszklenia typ D, S, M DRH wysokość mocowania klamki wysokość wzorcowa wymiar ościeżnicy w świetle (od 2250) OK ST górna krawędź drzwi przejściowych = DHS + 30 mm szerokość do Można zastosować w wysokościach pośrednich w przypadku Sandgrain, Micrograin, Silkgrain i Decograin. Wysokość pośrednia od 2875 z 3000 i od 2575 z Wskazówki: W przypadku 3510 mm drzwi przejściowe nie są montowane w bramie centralnie! ramy segmentowe z drzwiami przejściowymi są dostępne tylko z prowadzeniem N lub L! W bramach o wysokości do 2250 i z górnym przeszkleniem typ D, S, M wymiar od OFF do dolnej krawędzi nadproża musi być równy lub większy niż wymiar zamówieniowy (). Montaż pręta do ryglowania wielopunktowego w bramach z drzwiami przejściowymi z 4 segmentami wymaga zachowania 500 mm wolnego miejsca po stronie zewnętrznej nad bramą (patrz strona 32). Wentylacja w przypadku przetłoczeń S / M / L Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typ D, 16 mm Okno kasetonowe typ S lub M, 22 mm W przypadku drzwi przejściowych z ryglowaniem wielopunktowym dopuszcza się montaż przeszklenia tylko nad drzwiami (od 5. segmentu od dołu) W drzwiach ze zintegrowanym górnym samozamykaczem nie można montować przeszklenia typ S, M, NF & WF w 4. segmencie drzwiowym, przeszklenie jest możliwe tylko obok drzwi przejściowych z prawej i lewej strony (z wyjątkiem układu drzwi a & b, w tym przypadku tylko na zapytanie) Przeszklenie w 1. i 2. segmencie na zapytanie 16 Dane montażowe: Garażowe bramy segmentowe /

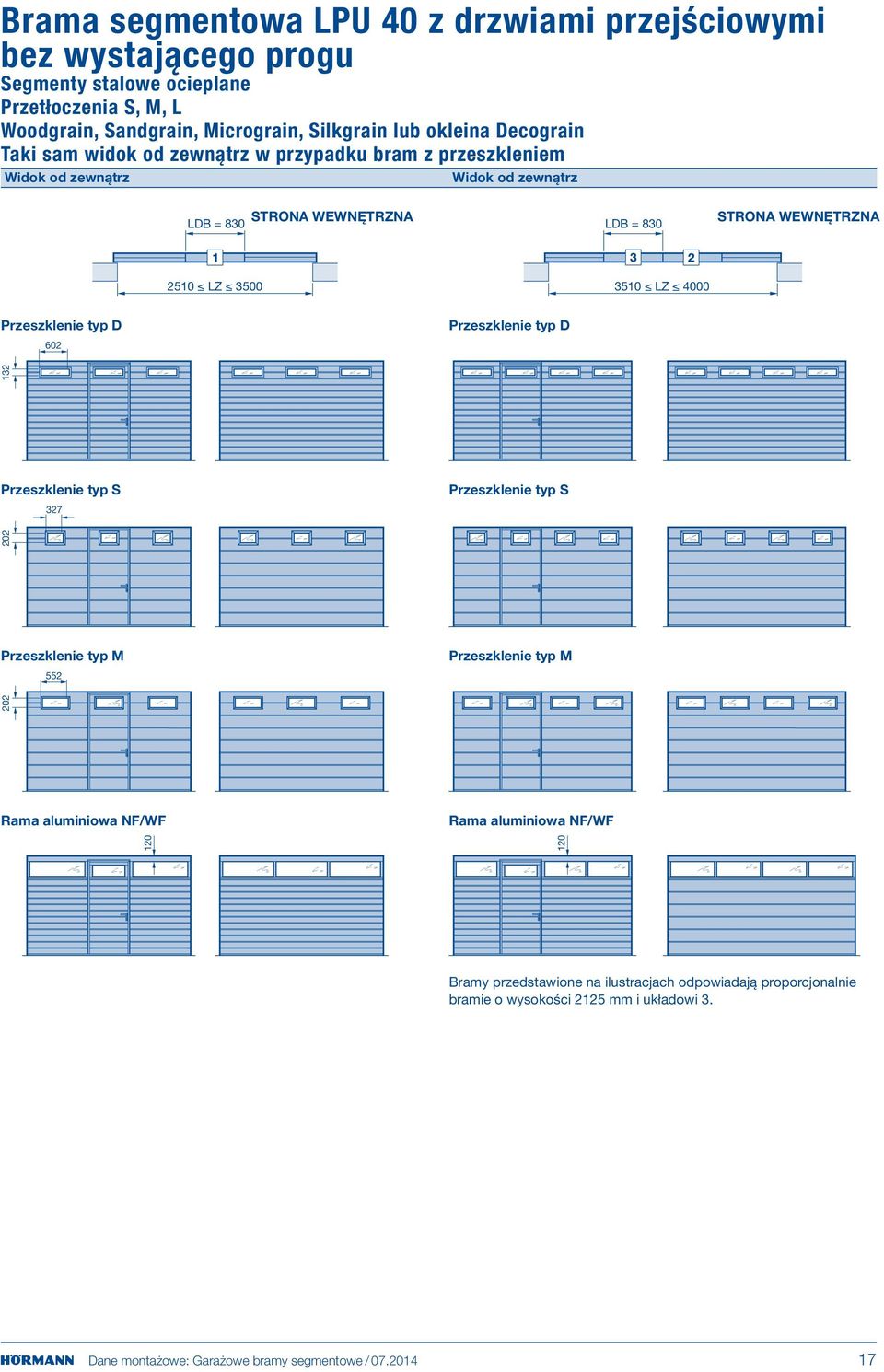

17 rama segmentowa LPU 40 z drzwiami przejściowymi bez wystającego progu Segmenty stalowe ocieplane Przetłoczenia S, M, L Woodgrain, Sandgrain, Micrograin, Silkgrain lub okleina Decograin Taki sam widok od zewnątrz w przypadku bram z przeszkleniem Widok od zewnątrz Widok od zewnątrz LD = 830 LD = Przeszklenie typ D 602 Przeszklenie typ D 132 Przeszklenie typ S 327 Przeszklenie typ S 202 Przeszklenie typ M 552 Przeszklenie typ M 202 Rama aluminiowa NF/WF Rama aluminiowa NF/WF ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wysokości 2125 mm i układowi 3. Dane montażowe: Garażowe bramy segmentowe /

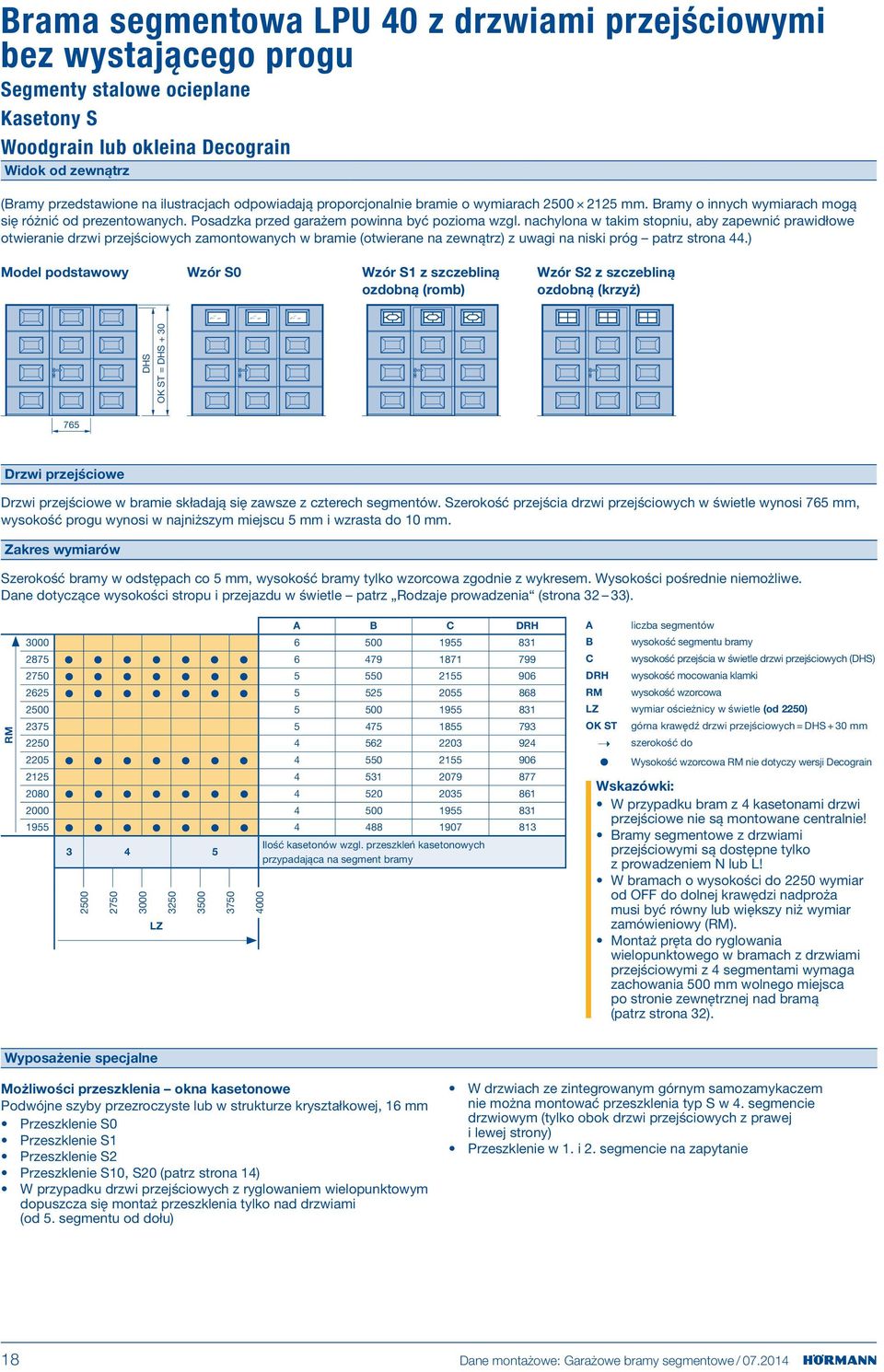

18 rama segmentowa LPU 40 z drzwiami przejściowymi bez wystającego progu Segmenty stalowe ocieplane Kasetony S Woodgrain lub okleina Decograin Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych. Posadzka przed garażem powinna być pozioma wzgl. nachylona w takim stopniu, aby zapewnić prawidłowe otwieranie drzwi przejściowych zamontowanych w bramie (otwierane na zewnątrz) z uwagi na niski próg patrz strona 44.) Model podstawowy Wzór S0 Wzór S1 z szczebliną ozdobną (romb) Wzór S2 z szczebliną ozdobną (krzyż) DHS OK ST = DHS Drzwi przejściowe Drzwi przejściowe w bramie składają się zawsze z czterech segmentów. Szerokość przejścia drzwi przejściowych w świetle wynosi 765 mm, wysokość progu wynosi w najniższym miejscu 5 mm i wzrasta do 10 mm. Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy tylko wzorcowa zgodnie z wykresem. Wysokości pośrednie niemożliwe. Dane dotyczące wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (strona 32 33). A C DRH Ilość kasetonów wzgl. przeszkleń kasetonowych przypadająca na segment bramy A liczba segmentów wysokość segmentu bramy C wysokość przejścia w świetle drzwi przejściowych (DHS) DRH wysokość mocowania klamki wysokość wzorcowa wymiar ościeżnicy w świetle (od 2250) OK ST górna krawędź drzwi przejściowych = DHS + 30 mm szerokość do Wysokość wzorcowa nie dotyczy wersji Decograin Wskazówki: W przypadku bram z 4 kasetonami drzwi przejściowe nie są montowane centralnie! ramy segmentowe z drzwiami przejściowymi są dostępne tylko z prowadzeniem N lub L! W bramach o wysokości do 2250 wymiar od OFF do dolnej krawędzi nadproża musi być równy lub większy niż wymiar zamówieniowy (). Montaż pręta do ryglowania wielopunktowego w bramach z drzwiami przejściowymi z 4 segmentami wymaga zachowania 500 mm wolnego miejsca po stronie zewnętrznej nad bramą (patrz strona 32). Wyposażenie specjalne Możliwości przeszklenia okna kasetonowe Podwójne szyby przezroczyste lub w strukturze kryształkowej, 16 mm Przeszklenie S0 Przeszklenie S1 Przeszklenie S2 Przeszklenie S10, S20 (patrz strona 14) W przypadku drzwi przejściowych z ryglowaniem wielopunktowym dopuszcza się montaż przeszklenia tylko nad drzwiami (od 5. segmentu od dołu) W drzwiach ze zintegrowanym górnym samozamykaczem nie można montować przeszklenia typ S w 4. segmencie drzwiowym (tylko obok drzwi przejściowych z prawej i lewej strony) Przeszklenie w 1. i 2. segmencie na zapytanie 18 Dane montażowe: Garażowe bramy segmentowe /

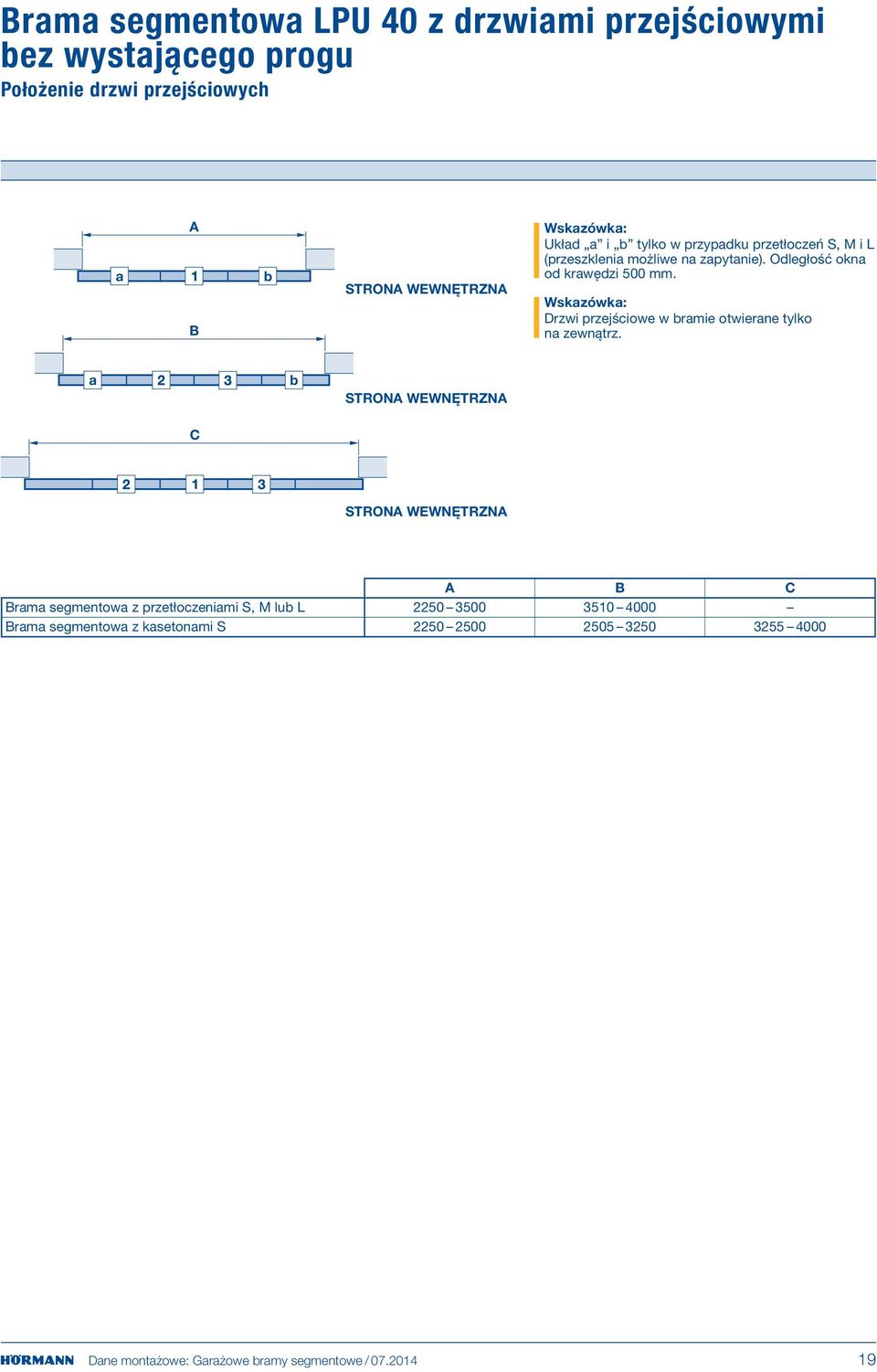

19 rama segmentowa LPU 40 z drzwiami przejściowymi bez wystającego progu Położenie drzwi przejściowych a A b Układ a i b tylko w przypadku przetłoczeń S, M i L (przeszklenia możliwe na zapytanie). Odległość okna od krawędzi 500 mm. Drzwi przejściowe w bramie otwierane tylko na zewnątrz. a b C A C rama segmentowa z przetłoczeniami S, M lub L rama segmentowa z kasetonami S Dane montażowe: Garażowe bramy segmentowe /

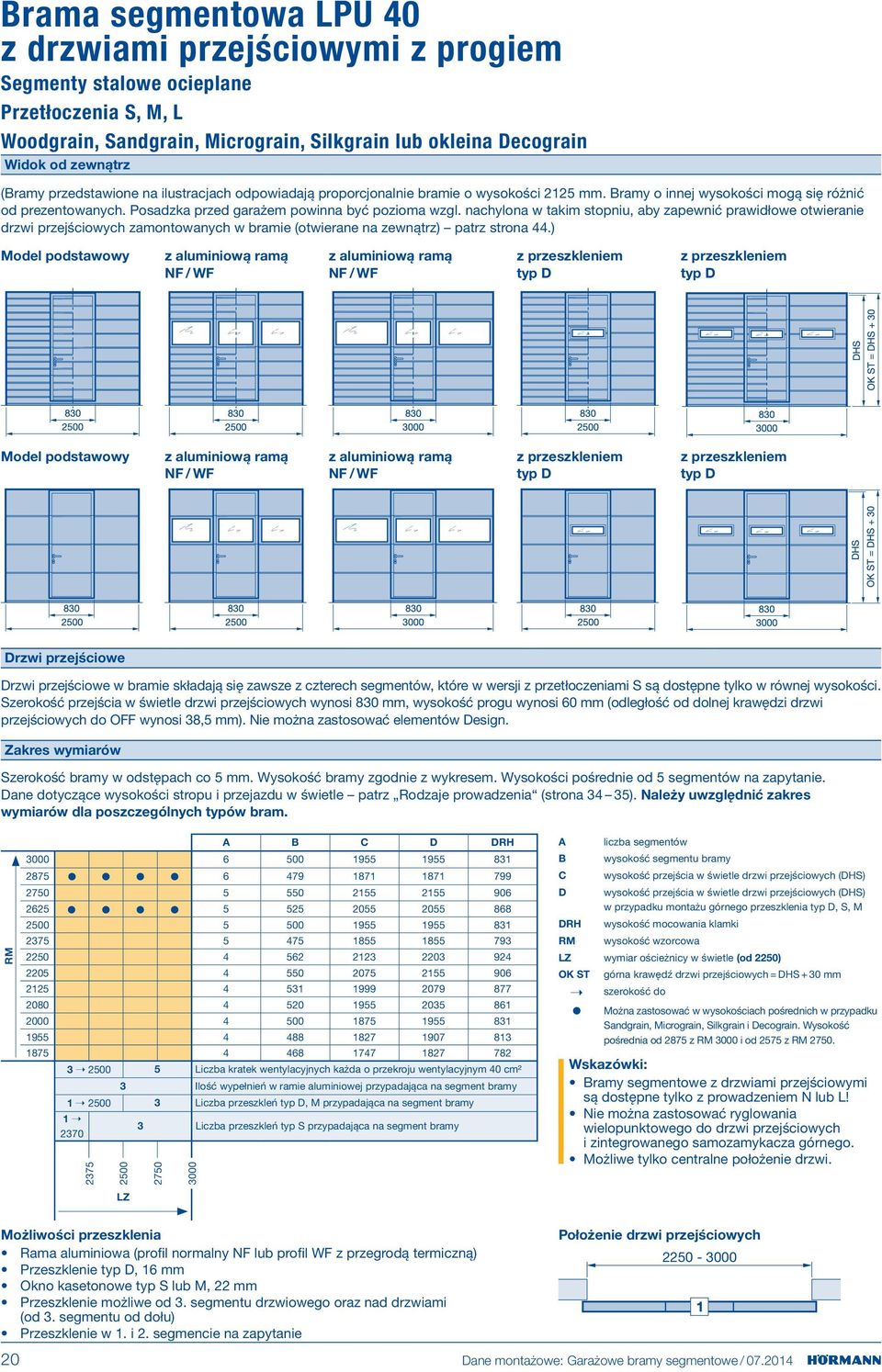

20 rama segmentowa LPU 40 z drzwiami przejściowymi z progiem Segmenty stalowe ocieplane Przetłoczenia S, M, L Woodgrain, Sandgrain, Micrograin, Silkgrain lub okleina Decograin Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wysokości 2125 mm. ramy o innej wysokości mogą się różnić od prezentowanych. Posadzka przed garażem powinna być pozioma wzgl. nachylona w takim stopniu, aby zapewnić prawidłowe otwieranie drzwi przejściowych zamontowanych w bramie (otwierane na zewnątrz) patrz strona 44.) Model podstawowy z aluminiową ramą NF / WF z aluminiową ramą NF / WF z przeszkleniem typ D z przeszkleniem typ D Model podstawowy z aluminiową ramą NF / WF z aluminiową ramą NF / WF z przeszkleniem typ D z przeszkleniem typ D Drzwi przejściowe Drzwi przejściowe w bramie składają się zawsze z czterech segmentów, które w wersji z przetłoczeniami S są dostępne tylko w równej wysokości. Szerokość przejścia w świetle drzwi przejściowych wynosi 830 mm, wysokość progu wynosi 60 mm (odległość od dolnej krawędzi drzwi przejściowych do OFF wynosi 38,5 mm). Nie można zastosować elementów Design. Zakres wymiarów Szerokość bramy w odstępach co 5 mm. Wysokość bramy zgodnie z wykresem. Wysokości pośrednie od 5 segmentów na zapytanie. Dane dotyczące wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (strona 34 35). Należy uwzględnić zakres wymiarów dla poszczególnych typów bram. A C D DRH Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² 3 Ilość wypełnień w ramie aluminiowej przypadająca na segment bramy Liczba przeszkleń typ D, M przypadająca na segment bramy Liczba przeszkleń typ S przypadająca na segment bramy A C liczba segmentów wysokość segmentu bramy wysokość przejścia w świetle drzwi przejściowych (DHS) D wysokość przejścia w świetle drzwi przejściowych (DHS) w przypadku montażu górnego przeszklenia typ D, S, M DRH wysokość mocowania klamki wysokość wzorcowa wymiar ościeżnicy w świetle (od 2250) OK ST górna krawędź drzwi przejściowych = DHS + 30 mm szerokość do Można zastosować w wysokościach pośrednich w przypadku Sandgrain, Micrograin, Silkgrain i Decograin. Wysokość pośrednia od 2875 z 3000 i od 2575 z Wskazówki: ramy segmentowe z drzwiami przejściowymi są dostępne tylko z prowadzeniem N lub L! Nie można zastosować ryglowania wielopunktowego do drzwi przejściowych i zintegrowanego samozamykacza górnego. Możliwe tylko centralne położenie drzwi. Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typ D, 16 mm Okno kasetonowe typ S lub M, 22 mm Przeszklenie możliwe od 3. segmentu drzwiowego oraz nad drzwiami (od 3. segmentu od dołu) Przeszklenie w 1. i 2. segmencie na zapytanie Położenie drzwi przejściowych Dane montażowe: Garażowe bramy segmentowe /

21 rama segmentowa LPU 40 z drzwiami przejściowymi z progiem Segmenty stalowe ocieplane Kasetony S Woodgrain lub okleina Decograin Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych. Posadzka przed garażem powinna być pozioma wzgl. nachylona w takim stopniu, aby zapewnić prawidłowe otwieranie drzwi przejściowych zamontowanych w bramie (otwierane na zewnątrz) patrz strona 44.) Model podstawowy Wzór S0 Wzór S1 z szczebliną ozdobną (romb) Wzór S2 z szczebliną ozdobną (krzyż) DHS OK ST = DHS Drzwi przejściowe Drzwi przejściowe w bramie składają się zawsze z czterech segmentów. Szerokość przejścia w świetle drzwi przejściowych wynosi 765 mm, wysokość progu wynosi 60 mm (odległość od dolnej krawędzi drzwi przejściowych do OFF wynosi 38,5 mm). Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy tylko wzorcowa zgodnie z wykresem. Wysokości pośrednie niemożliwe. Dane dotyczące wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (strona 34-35). Należy uwzględnić zakres wymiarów dla poszczególnych typów bram. A C DRH Ilość kasetonów wzgl. przeszkleń kasetonowych przypadająca na segment bramy A C DRH liczba segmentów wysokość segmentu bramy wysokość przejścia w świetle drzwi przejściowych (DHS) wysokość mocowania klamki wysokość wzorcowa wymiar ościeżnicy w świetle (od 2250) OK ST górna krawędź drzwi przejściowych = DHS + 30 mm szerokość do Wysokość wzorcowa nie dotyczy wersji Decograin Wskazówki: ramy segmentowe z drzwiami przejściowymi są dostępne tylko z prowadzeniem N lub L! Nie można zastosować ryglowania wielopunktowego do drzwi przejściowych i zintegrowanego samozamykacza górnego. Możliwe tylko centralne położenie drzwi. Wyposażenie specjalne Możliwości przeszklenia - okna kasetonowe Podwójne szyby przezroczyste lub w strukturze kryształkowej, 16 mm Przeszklenie S0 Przeszklenie S1 Przeszklenie S2 Przeszklenie S10, S20 (patrz strona 14) Przeszklenie możliwe od 3. segmentu drzwiowego oraz nad drzwiami (od 3. segmentu od dołu) Przeszklenie w 1. i 2. segmencie na zapytanie Położenie drzwi przejściowych Dane montażowe: Garażowe bramy segmentowe /

22 rama segmentowa LTH 40 Przetłoczenia S, M, L, kasetony V Świerk skandynawski / świerk kanadyjski Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy z przetłoczeniami S Model podstawowy z przetłoczeniami M Model podstawowy z przetłoczeniami L Model podstawowy z kasetonami V z przeszkleniem V0 Zakres wymiarów Szerokość bramy w odstępach co 10 mm. Wysokości pośrednie możliwe tylko w bramach z kasetonami V (z przetłoczeniami S na zapytanie). Przetłoczenia S Kasetony V A C A Ilość kasetonów wzgl. przeszkleń kasetonowych przypadająca na segment bramy rama segmentowa LTH 40 tylko z mechanizmem sprężyn skrętnych A C liczba segmentów wysokość segmentu bramy odstęp między przetłoczeniami wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) Wentylacja Szczelina wentylacyjna w uszczelce progowej (standardowo), przekrój wentylacyjny 65 cm² na metr szerokości bramy Możliwości przeszklenia (tylko w bramach kasetonowych) Okno kasetonowe przezroczyste lub w strukturze kryształkowej, 3 mm 22 Dane montażowe: Garażowe bramy segmentowe /

23 rama segmentowa LTH 40 z wzorami Świerk skandynawski / świerk kanadyjski Widok od zewnątrz Wzór 401 Wzór 402 Wzór 403 Wzór 404 Wzór 405 Wzór 401 Wzór 402 Wzór 403 Wzór 404 Wzór 405 ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm (górny rząd) i mm (rząd środkowy i dolny). ramy o innych wymiarach mogą się różnić od prezentowanych. Zakres wymiarów Szerokość bramy w odstępach co 10 mm. Wysokości pośrednie na zapytanie. Inne wzory na życzenie klienta. A rama segmentowa LTH 40 tylko z mechanizmem sprężyn skrętnych A liczba segmentów wysokość segmentu bramy wysokość wzorcowa wymiar ościeżnicy w świetle (od 2250) Wentylacja Szczelina wentylacyjna w uszczelce progowej (standardowo), przekrój wentylacyjny 65 cm² na metr szerokości bramy Dane montażowe: Garażowe bramy segmentowe /

24 rama segmentowa LPU 40 Ocieplane segmenty stalowe, montaż od zewnątrz Przetłoczenia S Woodgrain Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy z aluminiową ramą NF / WF z przeszkleniem typ D Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Możliwe są wysokości pośrednie. A C Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² 2 3 Ilość wypełnień przypadająca na segment bramy z przeszkleniem A bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy C odstęp między przetłoczeniami wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typ D, 16 mm 24 Dane montażowe: Garażowe bramy segmentowe /

25 rama segmentowa LPU 40 Ocieplane segmenty stalowe, montaż od zewnątrz Przetłoczenia M Woodgrain lub Silkgrain Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy z aluminiową ramą NF / WF z przeszkleniem typ D z oknem kasetonowym S0, S1, S2, Sunrise z oknem kasetonowym M0, M2 z oknem kasetonowym L Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Możliwe są wysokości pośrednie. A C Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² 2 3 Liczba przeszkleń rama aluminiowa i typ D Liczba przeszkleń typ S Liczba przeszkleń typ M 2 Liczba przeszkleń typ L A C liczba segmentów wysokość segmentu bramy odstęp między przetłoczeniami wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typ D, 16 mm Okno kasetonowe typ S, 22 mm (patrz strona 14) Dane montażowe: Garażowe bramy segmentowe /

26 rama segmentowa LPU 40 Ocieplane segmenty stalowe, montaż od zewnątrz Przetłoczenia L Silkgrain Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy z aluminiową ramą NF / WF z przeszkleniem typ D z oknem kasetonowym S0, S1, S2, Sunrise z oknem kasetonowym M0, M2 z oknem kasetonowym L Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Możliwe są wysokości pośrednie. A Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² 2 3 Liczba przeszkleń rama aluminiowa i typ D Liczba przeszkleń typ S Liczba przeszkleń typ M 2 Liczba przeszkleń typ L A liczba segmentów wysokość segmentu bramy wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typ D, 16 mm Okno kasetonowe typ S, 22 mm (patrz strona 14) 26 Dane montażowe: Garażowe bramy segmentowe /

27 rama segmentowa LPU 40 Ocieplane segmenty stalowe, montaż od zewnątrz Kasetony S Woodgrain Widok od zewnątrz (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Wzór S0 Wzór S1 z szczebliną ozdobną (romb) Wzór S2 z szczebliną ozdobną (krzyż) Wzór S10 Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Możliwe są wysokości pośrednie. A Ilość kasetonów przypadająca na segment bramy A liczba segmentów wysokość segmentu bramy wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Możliwości przeszklenia - okna kasetonowe Podwójne szyby przezroczyste lub w strukturze kryształkowej, 16 mm Wzór S0, S1, S2 Wzór S10, S20 (patrz strona 14) Dane montażowe: Garażowe bramy segmentowe /

28 Prowadzenie Z Z: prowadzenie z mechanizmem sprężyn naciągowych wysokość obsługa ręczna min. DE LDH min. DE z napędem min. DE z Thermo Frame LDH GIM LDH wysokość przejazdu w świetle wysokość wzorcowa wymiar ościeżnicy w świetle DE wysokość do stropu maks. DE z zestawem okuć do zawieszenia prowadnicy = ET głębokość zabudowy GIM wymiar wewnętrzny garażu Należy bezwzględnie zachować wymaganą przestrzeń na montaż bramy oraz na jej późniejszą eksploatację. ProMatic V W z szyną krótką (K) w bramach o wysokości do z szyną średnią (M) w bramach o wysokości do z szyną długą (L) w bramach o wysokości do z szyną o długości specjalnej na zapytanie 28 Dane montażowe: Garażowe bramy segmentowe /
