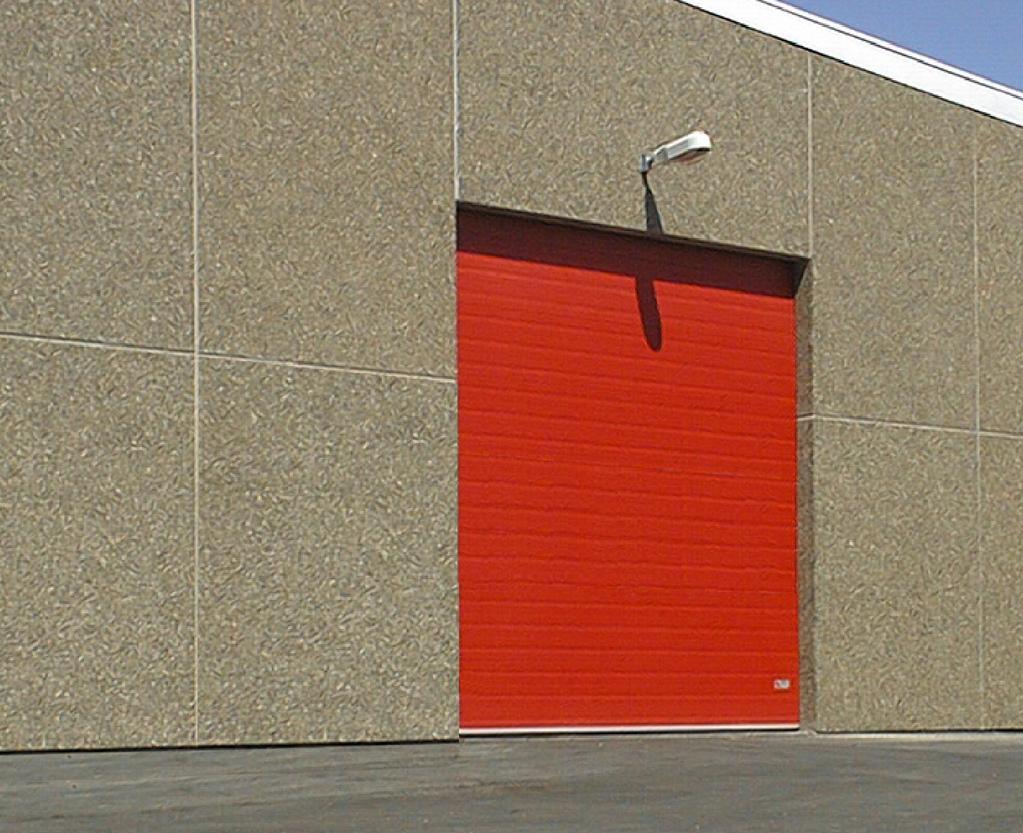

1 7.1 Wyjątkowa izolacja termiczna Bramy są przeznaczone do pomieszczeń, gdzie wymagane są wysokie właściwości izolacyjne. Sekcja bramy ma 80 mm grubości. IZOLACYJNOŚĆ jest bardzo użyteczna w środowiskach, gdzie istotne jest utrzymanie zarówno wysokiej jak i niskiej temperatury. Przykładem takiego zastosowania mogą być np. chłodnie, gdzie istotne jest utrzymanie stałej, niskiej temperatury wewnątrz. UTRZYMYWANIE CIEPŁA Brama może stanowić również efektywną ochronę przed wiatrem, deszczem i zimnem. Osiąga się to poprzez połączenie sekcji o grubości 80 mm wypełnionej pianką poliuretanową z efektywnym systemem uszczelek wokół bramy. Brama również świetnie sprawdza się w halach produkcyjnych, gdzie istotne jest utrzymanie stałej temperatury. Rozdział ten opisuje budowę oraz wymagania techniczne dla bramy.

2 7.2 Budowa bramy PŁASZCZ BRAMY Płaszcz bramy składa się z sekcji o wysokości 600 mm wypełnionych pianką poliuretanową o wysokiej izolacyjności. Grubość panela 80 mm. Wysokość górnej sekcji jest wynikowa, tak aby brama została idealnie dopasowana do wysokości otworu. Powierzchnie paneli mogą być wykonane z blachy aluminiowej lub galwanizowanej blachy stalowej ze strukturą stucco. Profilowanie blachy ukrywa miejsca połączeń, daje panelowi większą wytrzymałość oraz stylowy wygląd. Bramy dostępne są w kolorze aluminium bądź standardowym kolorze białym ND 955 (RAL 9010). Pozostałe kolory dostępne są w malowaniu na mokro. Brama może być wyposażona w okna D60R, natomiast drzwi przejściowe nie są dostępne. WŁAŚCIWOŚCI IZOLACYJNE jest jedną z najlepiej izolowanych bram segmentowych na rynku. Panel bramy posiada przerywane mostki termiczne pomiędzy przednią a tylną ścianą. Zapewnia to, że temperatura zewnętrzna nie przenika poprzez skrzydło bramy do wnętrza pomieszczenia. Połączenie pianki poliuretanowej o wysokim stopniu izolacyjności, przerywanych mostków termicznych i przede wszystkim sekcji o grubości 80 mm gwarantuje wspaniałe właściwości izolacyjne bramy. USZCZELKI Brama wyposażona jest w komplet uszczelek chroniących przed wiatrem i deszczem. Uszczelka górna przymocowana jest do górnej sekcji i uszczelnia szczelinę pomiędzy sekcją a nadprożem budynku. Uszczelnienie między sekcjami zapewniają uszczelki międzysekcyjne. Dolna sekcja wyposażona jest w uszczelkę z zewnętrznymi i wewnętrznymi wypustkami zapewniającymi idealne uszczelnienie z podłogą. Prowadnice pionowe posiadają uszczelki boczne, uszczelniające szczeliny pomiędzy płaszczem i ścianami. SYSTEM WYWAŻENIA Ciężar bramy równoważony jest poprzez sprężyny skrętne, które są obliczane i produkowane indywidualnie dla każdej bramy. Właściwe wyważenie bramy zapewnia jej bezpieczną i łatwą obsługę. SYSTEM PROWADZENIA może być dostarczona z jednym z kilku rodzajów prowadzeń - w zależności od dostępnego miejsca i wymagań montażowych. Bardzo często preferowanym rozwiązaniem jest zamontowanie bramy jak najbliżej sufitu, po to, aby uzyskać jak największą wolną przestrzeń po otwarciubramy. Niezależnie od rodzaju systemu prowadzenia, zawsze istnieje możliwość regulacji prowadnic pionowych aby zapewnić prawidłowe otwieranie i zamykanie bramy. Rozdział 8 zawiera szczegółowy opis różnych rodzajów prowadzeń. Warto zauważyć, że wysokość bramy w tym modelu może zależeć od rodzaju zastosowanego systemu prowadzenia. WYPOSAŻENIE STANDARDOWE/ AKCESORIA Brama oferowana jest wraz z szerokim zakresem akcesoriów tak, aby spełnić indywidualne potrzeby i wymagania. Należą do nich: Funkcjonalny uchwyt umieszczony w dolnej sekcji używany do ręcznego otwierania i zamykania bramy. Regulowane prowadnice pionowe. Dolne, górne i środkowe zawiasy wraz z rolkami ze stali galwanizowanej dostarczane w standardzie. Regulowane boczne i górne zawiasy. Okna w sekcjach D60R dostępne z różnymi wypełnieniami. np 3-warstwowy akryl (PMMA/SAN). Brama może być wyposażona w różne rodzaje zmków, takie jak rygle, zamki z wkładką cylindryczną, elektrozamki, które pozwalają na automatyczne zamykanie bramy. NASSAU 9000F może być wyposażona w napęd elektryczny wraz z wieloma urządzeniami sterującymi. Brama z napędem elektrycznym jest wygodniejsza w obsłudze i redukuje zużywanie się innych części. MONTAŻ I KONSERWACJA W celu zapewnienia bezpiecznego i niezawodnego działania bramy, jest ważne, aby brama została zamontowana zgodnie z instrukcją montażu wydaną przez NASSAU. Zaleca się, aby bramy segmentowe były konserwowane raz na rok. Ponadto zaleca się regularne przeglądanie wszystkich komponentów bramy, co zapewni wydłużenie jej bezawaryjnej pracy i pozwoli uniknąć kosztownych napraw.

3 7.3 Model bramy 6000D D60L - sekcje pełne min. max H W ZAKRES WYMIARÓW A6000D [mm] S6000D [mm] Szerokość (W): min max * min max Wysokość (H): min max. 6175** min max. 6175** * Brama aluminiowa 6000D szersza niż 6500 mm musi mieć zawsze określoną przed zamówieniem klasę odporności na obciążenie wiatrem. ** Wysokość bramy uzależniona jest od rodzaju prowadzenia. Bramy muszą być zawsze zaakceptowane przez producenta, gdy: - H>6175 mm, - H 4500 mm i HL 3000 mm, - H 5000 mm i VL. Sekcja D60L: Przekrój sekcji Wysokość sekcji = 600 mm Grubość sekcji = 80 mm Izolacja z pianki poliuretanowej. Przerywane mostki termiczne. Przy szerokości bramy ponad 7000 mm, sekcje dostarczane są w standardzie z 75 mm profilami wzmacniającymi. NASSAU 9000F 1.5

4 7.4 D60R - sekcje z oknami Model bramy 6000D 1555 H W ZAKRES WYMIARÓW A6000D [mm] S6000D [mm] Width (W): min max * min max Height (H): min max. 6175** min max. 6175** * Brama aluminiowa 6000D szersza niż 6500 mm musi mieć zawsze określoną przed zamówieniem klasę odporności na obciążenie wiatrem. ** Wysokość bramy uzależniona jest od rodzaju prowadzenia. Bramy muszą być zawsze zaakceptowane przez producenta, gdy: - H>6175 mm, - H 4500 mm i HL 3000 mm, - H 5000 mm i VL. Sekcja D60R z oknem Odległość pomiędzy środkami okien wynosi 850 mm LICZBA OKIEN SZEROKOŚĆ BRAMY [MM] NASSAU 9000F

5 7.5 D60R - sekcje z oknami Okno D60R: Przekrój Strona zewnętrzna Strona wewnętrzna Rama okna (czarna) Wypełnienie (THPL12) Powietrze Panel 80 mm Rodzaje okien D60R RODZAJ OPIS THPL12 Podwójny akryl 2 mm (PMMA/SAN) THPL24-3L Potrójny akryl 2 mm (PMMA/SAN) THPL12-PA 2 mm akryl (PMMA) na zewnątrz + 3 mm akryl perłowy od wewnątrz NASSAU 9000F 1.7

6 7.6 Uszczelki Uszczelki w bramie 6000D Wysokiej jakości uszczeli są bardzo ważne, jeśli chcemy aby izolacyjność bramy była jak najwyższa. Uszczelki NASSAU zachowują swój kształt i działają efektywnie w zakresie temperatur od -20 C do +75 C. Uszczelka dolna Ø Uszczelka dolna 54 Uszczelka górna Wąska Uszczelka górna Szeroka W razie konieczności szeroka uszczelka górna jest automatycznie dostarczana z bramą. NASSAU 9000F 1.9

7 7.7 Uszczelki Uszczelka boczna Podwójna uszczelka boczna 6 30 Uszczelka międzysekcyjna Uszczelka międzysekcyjna 1.10 NASSAU 9000F

8 7.8 Szczegóły Brama 6000D: Przekrój Sekcja górna Sekcja środkowa Ochrona przed przycięciem palców pomiędzy rolką a prowadnicą pionową (opcja) Sekcja dolna Przerywane mostki termiczne Uchwyt do otwierania i zamykania bramy Widok z zewnątrz Widok od wewnątrz 1.8
