obowiązuje od: Bramy Segmentowe CENNIK Detaliczny

Transkrypt

1 Bramy Segmentowe CENNIK Detaliczny

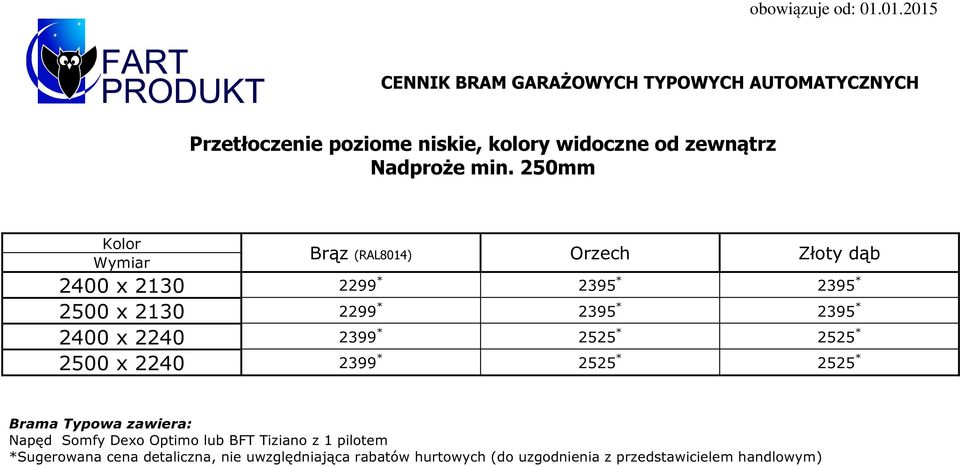

2 CENNIK BRAM GARAŻOWYCH TYPOWYCH AUTOMATYCZNYCH Przetłoczenie poziome niskie, kolory widoczne od zewnątrz Nadproże min. 250mm Kolor Wymiar Brąz (RAL8014) Orzech Złoty dąb 2400 x * 2395 * 2395 * 2500 x * 2395 * 2395 * 2400 x * 2525 * 2525 * 2500 x * 2525 * 2525 * Brama Typowa zawiera: Napęd Somfy Dexo Optimo lub BFT Tiziano z 1 pilotem *Sugerowana cena detaliczna, nie uwzględniająca rabatów hurtowych (do uzgodnienia z przedstawicielem handlowym)

3 Toruń ul. Towarowa 3 tel/fax (56) biuro@fartprodukt.pl tel (56) fax(56) bramy@fartprodukt.pl CENNIK BRAM GARAŻOWYCH SEGMENTOWYCH FP GP PROWADZENIE STANDARD wysokość [mm] Przetłoczenie poziome białe(ral9016) / brąz(ral8014) Kolory widoczne od zewnątrz Nadproże min. 300mm szerokość [mm] do /do Max. Ilość okien w segmencie Uwagi: - ceny netto za kpl. +VAT standardowo, w w/w cenach: rygiel wewnętrzny z prawej strony od wewnątrz - ceny podkreślone to panele z wzmocnieniami Omega - dopłata do okleiny: Dąb złoty, Orzech, Mahoń, Dąb bagienny 18% Ilość segmentów w bramie Nie ponosimy odpowiedzialności za błędy w druku. Zastrzegamy sobie prawo do zmian.

4 Toruń ul. Towarowa 3 tel/fax (56) biuro@fartprodukt.pl tel (56) fax(56) bramy@fartprodukt.pl CENNIK BRAM GARAŻOWYCH SEGMENTOWYCH FP GK PROWADZENIE STANDARD Uwagi: Tłoczone w kasetony, szerokie tłoczenie, gładki, białe(ral9016) / brąz(ral8014) Kolory widoczne od zewnątrz Nadproże min. 300mm wysokość [mm] szerokość [mm] Ilość do /do segmentów w bramie Ilość kasetonów w sekcji - ceny netto za kpl. +VAT 3 ¾ 4/5 4/5 5/6 7 7/8 8 - standardowo, w w/w cenach: rygiel wewnętrzny z prawej strony od wewnątrz - ceny podkreślone to panele z wzmocnieniami Omega - dostępność bramy w poszczególnych szerokościach prosimy uzgadniać przed zamówieniem - dopłata do okleiny: Dąb złoty, Orzech, Mahoń, Dąb bagienny, Antracyt 18% Nie ponosimy odpowiedzialności za błędy w druku. Zastrzegamy sobie prawo do zmian.

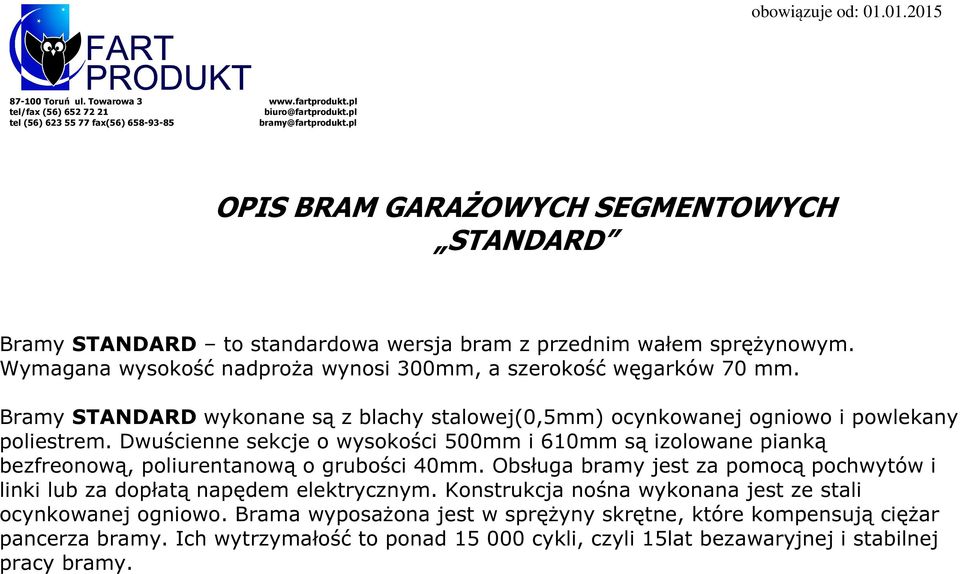

5 Toruń ul. Towarowa 3 tel/fax (56) biuro@fartprodukt.pl tel (56) fax(56) bramy@fartprodukt.pl OPIS BRAM GARAŻOWYCH SEGMENTOWYCH STANDARD Bramy STANDARD to standardowa wersja bram z przednim wałem sprężynowym. Wymagana wysokość nadproża wynosi 300mm, a szerokość węgarków 70 mm. Bramy STANDARD wykonane są z blachy stalowej(0,5mm) ocynkowanej ogniowo i powlekany poliestrem. Dwuścienne sekcje o wysokości 500mm i 610mm są izolowane pianką bezfreonową, poliurentanową o grubości 40mm. Obsługa bramy jest za pomocą pochwytów i linki lub za dopłatą napędem elektrycznym. Konstrukcja nośna wykonana jest ze stali ocynkowanej ogniowo. Brama wyposażona jest w sprężyny skrętne, które kompensują ciężar pancerza bramy. Ich wytrzymałość to ponad cykli, czyli 15lat bezawaryjnej i stabilnej pracy bramy.

6 Wymiary Minimalne zabudowy Obsługa ręczna [mm] B H N 300 L, P 70 F H+450mm B szerokość otworu w świetle H wysokość otworu w świetle N wolne nadproże L, P wolne szerokości węgarków F głębokość zamocowania prowadnic poziomych Z napędem elektrycznym N-340mm min

7 Toruń ul. Towarowa 3 tel/fax (56) biuro@fartprodukt.pl tel (56) fax(56) bramy@fartprodukt.pl CENNIK BRAM GARAŻOWYCH SEGMENTOWYCH PROWADZENIE LHR170 wysokość [mm] Przetłoczenie poziome białe(ral9016) / brąz(ral8014) Kolory widoczne od zewnątrz Nadproże min. 170mm szerokość [mm] do /do Max. Ilość okien w segmencie Uwagi: - ceny netto za kpl. +VAT standardowo, w w/w cenach: rygiel wewnętrzny z prawej strony od wewnątrz - ceny podkreślone to panele z wzmocnieniami Omega - dopłata do okleiny: Dąb złoty, Orzech, Mahoń, Dąb bagienny 18% Ilość segmentów w bramie Nie ponosimy odpowiedzialności za błędy w druku. Zastrzegamy sobie prawo do zmian.

8 Toruń ul. Towarowa 3 tel/fax (56) biuro@fartprodukt.pl tel (56) fax(56) bramy@fartprodukt.pl CENNIK BRAM GARAŻOWYCH SEGMENTOWYCH FP GK PROWADZENIE LHR170 Uwagi: Tłoczone w kasetony, szerokie tłoczenie, gładki, białe(ral9016) / brąz(ral8014) Kolory widoczne od zewnątrz Nadproże min. 170mm wysokość [mm] - ceny netto za kpl. +VAT szerokość [mm] Ilość do/do segmentów w bramie Ilość kasetonów w sekcji - standardowo, w w/w cenach: rygiel wewnętrzny z prawej strony od wewnątrz - ceny podkreślone to panele z wzmocnieniami Omega 3 ¾ 4/5 4/5 5/6 7 7/8 8 - dostępność bramy w poszczególnych szerokościach prosimy uzgadniać przed zamówieniem - dopłata do okleiny: Dąb złoty, Orzech, Mahoń, Dąb bagienny, Antracyt 18% Nie ponosimy odpowiedzialności za błędy w druku. Zastrzegamy sobie prawo do zmian.

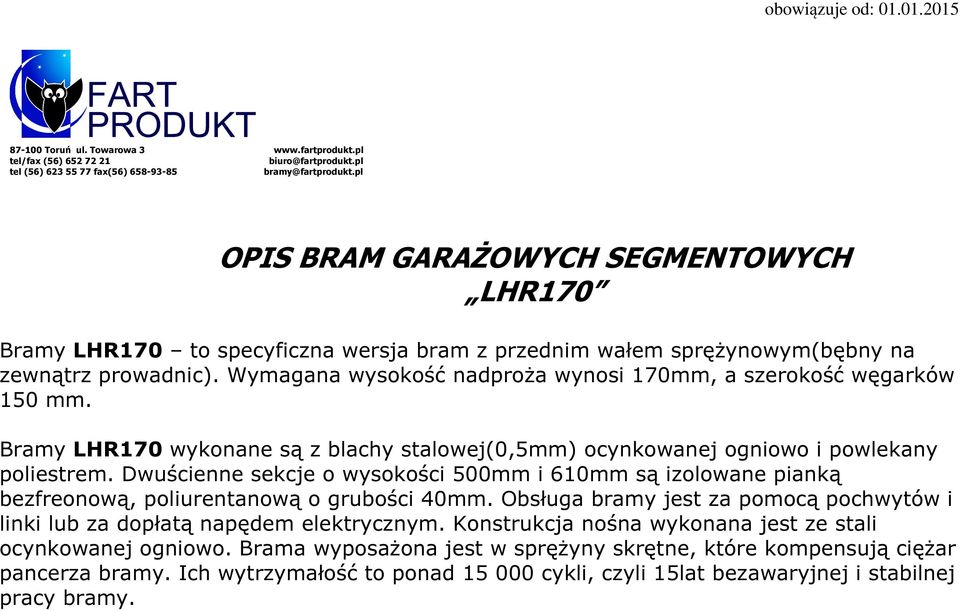

9 Toruń ul. Towarowa 3 tel/fax (56) biuro@fartprodukt.pl tel (56) fax(56) bramy@fartprodukt.pl OPIS BRAM GARAŻOWYCH SEGMENTOWYCH LHR170 Bramy LHR170 to specyficzna wersja bram z przednim wałem sprężynowym(bębny na zewnątrz prowadnic). Wymagana wysokość nadproża wynosi 170mm, a szerokość węgarków 150 mm. Bramy LHR170 wykonane są z blachy stalowej(0,5mm) ocynkowanej ogniowo i powlekany poliestrem. Dwuścienne sekcje o wysokości 500mm i 610mm są izolowane pianką bezfreonową, poliurentanową o grubości 40mm. Obsługa bramy jest za pomocą pochwytów i linki lub za dopłatą napędem elektrycznym. Konstrukcja nośna wykonana jest ze stali ocynkowanej ogniowo. Brama wyposażona jest w sprężyny skrętne, które kompensują ciężar pancerza bramy. Ich wytrzymałość to ponad cykli, czyli 15lat bezawaryjnej i stabilnej pracy bramy.

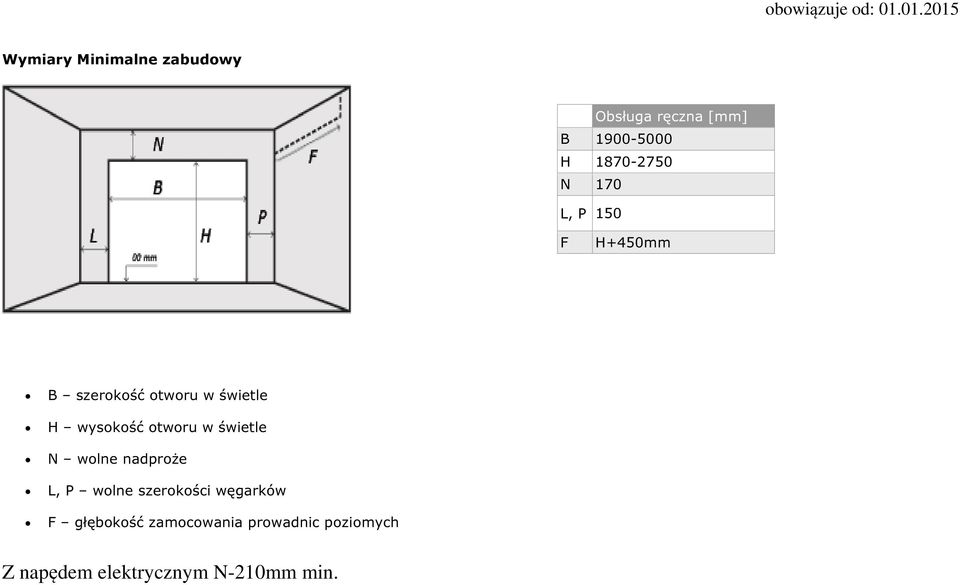

10 Wymiary Minimalne zabudowy Obsługa ręczna [mm] B H N 170 L, P 150 F H+450mm B szerokość otworu w świetle H wysokość otworu w świetle N wolne nadproże L, P wolne szerokości węgarków F głębokość zamocowania prowadnic poziomych Z napędem elektrycznym N-210mm min.

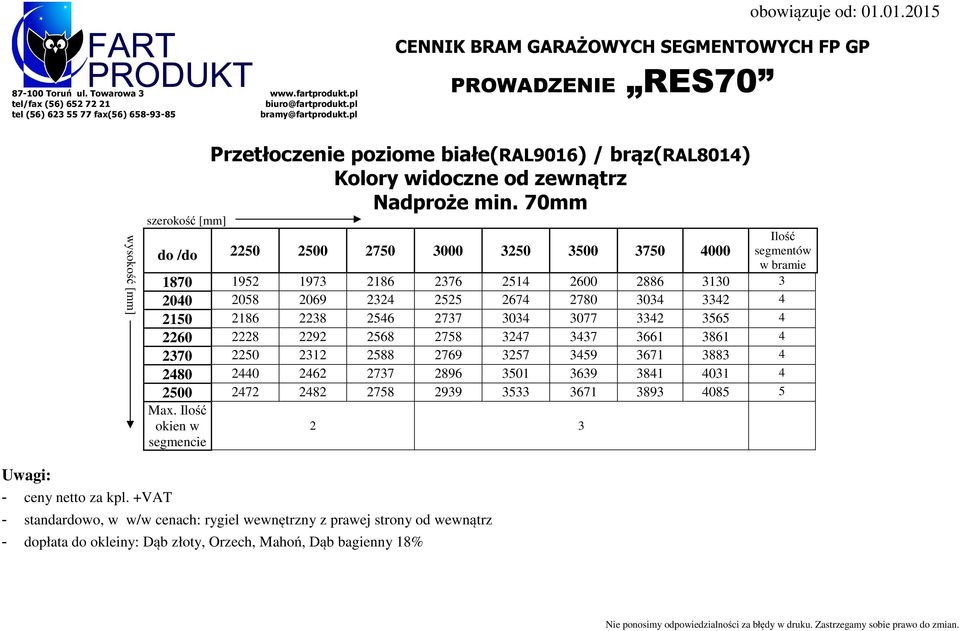

11 Toruń ul. Towarowa 3 tel/fax (56) biuro@fartprodukt.pl tel (56) fax(56) bramy@fartprodukt.pl CENNIK BRAM GARAŻOWYCH SEGMENTOWYCH FP GP PROWADZENIE RES70 Uwagi: wysokość [mm] - ceny netto za kpl. +VAT Przetłoczenie poziome białe(ral9016) / brąz(ral8014) Kolory widoczne od zewnątrz Nadproże min. 70mm szerokość [mm] Ilość do /do segmentów w bramie Max. Ilość okien w segmencie standardowo, w w/w cenach: rygiel wewnętrzny z prawej strony od wewnątrz - dopłata do okleiny: Dąb złoty, Orzech, Mahoń, Dąb bagienny 18% Nie ponosimy odpowiedzialności za błędy w druku. Zastrzegamy sobie prawo do zmian.

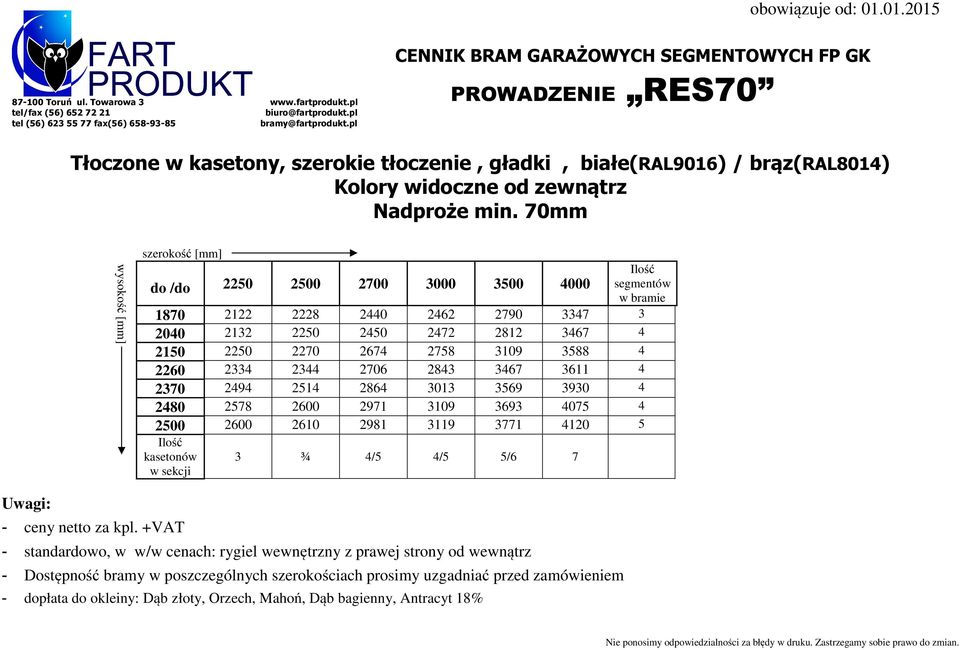

12 Toruń ul. Towarowa 3 tel/fax (56) biuro@fartprodukt.pl tel (56) fax(56) bramy@fartprodukt.pl CENNIK BRAM GARAŻOWYCH SEGMENTOWYCH FP GK PROWADZENIE RES70 Tłoczone w kasetony, szerokie tłoczenie, gładki, białe(ral9016) / brąz(ral8014) Kolory widoczne od zewnątrz Nadproże min. 70mm wysokość [mm] szerokość [mm] Ilość do /do segmentów w bramie Ilość kasetonów w sekcji 3 ¾ 4/5 4/5 5/6 7 Uwagi: - ceny netto za kpl. +VAT - standardowo, w w/w cenach: rygiel wewnętrzny z prawej strony od wewnątrz - Dostępność bramy w poszczególnych szerokościach prosimy uzgadniać przed zamówieniem - dopłata do okleiny: Dąb złoty, Orzech, Mahoń, Dąb bagienny, Antracyt 18% Nie ponosimy odpowiedzialności za błędy w druku. Zastrzegamy sobie prawo do zmian.

13 Toruń ul. Towarowa 3 tel/fax (56) biuro@fartprodukt.pl tel (56) fax(56) bramy@fartprodukt.pl OPIS BRAM GARAŻOWYCH SEGMENTOWYCH RES70 Bramy RES70 to specyficzne wersja bram z tylnim wałem sprężynowym(bębny na zewnątrz prowadnic). Wymagana wysokość nadproża wynosi 70mm, a szerokość węgarków 100 mm. Bramy RES70 wykonane są z blachy stalowej(0,5mm) ocynkowanej ogniowo i powlekane poliestrem. Dwuścienne sekcje o wysokości 500mm i 610mm są izolowane pianką bezfreonową, poliurentanową o grubości 40mm. Obsługa bramy jest za pomocą pochwytów i linki lub za dopłatą napędem elektrycznym. Konstrukcja nośna wykonana jest ze stali ocynkowanej ogniowo. Brama wyposażona jest w sprężyny skrętne, które kompensują ciężar pancerza bramy. Ich wytrzymałość to ponad cykli, czyli 15lat bezawaryjnej i stabilnej pracy bramy.

14 Wymiary Minimalne zabudowy Obsługa ręczna [mm] B H N 70 L, P 150 F H+450mm B szerokość otworu w świetle H wysokość otworu w świetle N wolne nadproże L, P wolne szerokości węgarków F głębokość zamocowania prowadnic poziomych Z napędem elektrycznym N-110mm min.

15 Bramy Przemysłowe Sekcyjne CENNIK

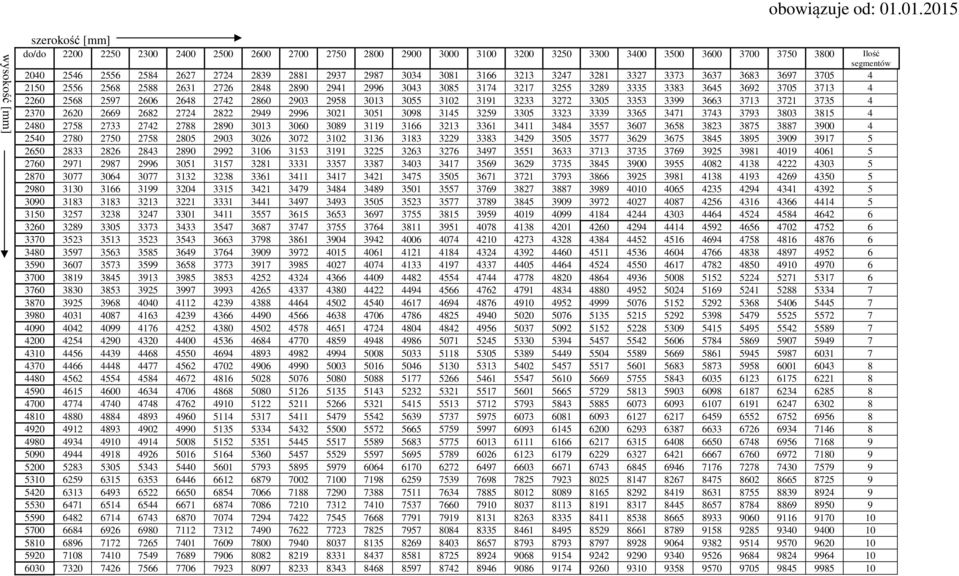

16 wysokość [mm] szerokość [mm] do/do Ilość segmentów

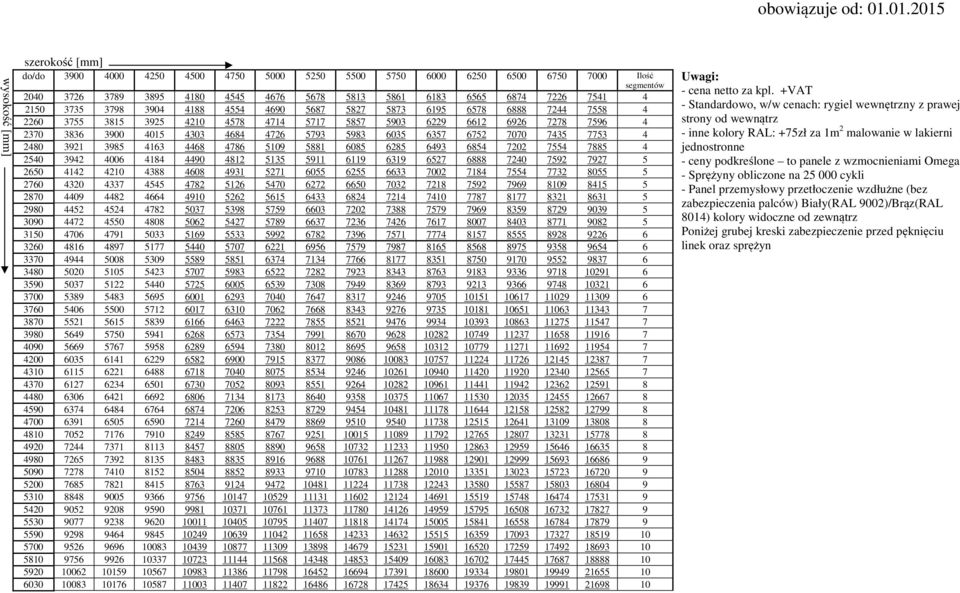

17 wysokość [mm] szerokość [mm] do/do Ilość segmentów Uwagi: - cena netto za kpl. +VAT - Standardowo, w/w cenach: rygiel wewnętrzny z prawej strony od wewnątrz - inne kolory RAL: +75zł za 1m 2 malowanie w lakierni jednostronne - ceny podkreślone to panele z wzmocnieniami Omega - Sprężyny obliczone na cykli - Panel przemysłowy przetłoczenie wzdłużne (bez zabezpieczenia palców) Biały(RAL 9002)/Brąz(RAL 8014) kolory widoczne od zewnątrz Poniżej grubej kreski zabezpieczenie przed pęknięciu linek oraz sprężyn

18 Toruń ul. Towarowa 3 tel/fax (56) biuro@fartprodukt.pl tel (56) fax(56) bramy@fartprodukt.pl OPIS BRAM PRZEMYSŁOWYCH SEGMENTOWYCH Bramy PRZEMYSŁOWE wzmocniona wersja bram z przednim wałem sprężynowym. Wymagana wysokość nadproża wynosi 370mm, a szerokość węgarków 100 mm. Bramy PRZEMYSŁOWE wykonane są z blachy stalowej(0,5mm) ocynkowanej ogniowo i powlekanej poliestrem. Dwuścienne sekcje o wysokości 500mm i 610mm są izolowane pianką bezfreonową, poliurentanową o grubości 40mm. Obsługa bramy jest za pomocą pochwytów i linki lub za dopłatą napędem elektrycznym. Konstrukcja nośna wykonana jest ze stali ocynkowanej ogniowo(2mm). Brama wyposażona jest w sprężyny skrętne, które kompensują ciężar pancerza bramy. Ich wytrzymałość to ponad cykli, czyli 15lat bezawaryjnej i stabilnej pracy bramy.

19 Wymiary Minimalne zabudowy Obsługa ręczna [mm] B H N 370 L, P 100 F H+450mm B szerokość otworu w świetle H wysokość otworu w świetle N wolne nadproże L, P wolne szerokości węgarków F głębokość zamocowania prowadnic poziomych Przy niestandardowych wymiarach wszelkie szczegóły proszę ustalać z naszym handlowcem

20 CENNIK NAPĘDÓW ELEKTRYCZNYCH DO BRAM GARAŻOWYCH Toruń ul. Towarowa 3 tel/fax (56) biuro@fartprodukt.pl tel (56) fax(56) bramy@fartprodukt.pl TYP NAPĘDU Wszystkie ceny są cenami NETTO CENA BFT BOTTICHELLI Tiziano 600N do 9m 2 795zł FAAC Genius 600N do 9m 2 795zł SOMFY OPTIMO 800N do 11m 2 szer. 4500m 1000zł SOMFY DEXO PRO 1000N do 13 m zł BFT EOS 1200N do 14m zł BFT ARGO (na wał, przemysłowy) do 14 m zł BFT ARGO G (na wał, przemysłowy) do 16 m zł BFT Pegaso (na wał, przemysłowy) do 30 m zł Opis wyposażenia każdego napędu: Głowice napędu z odbiornikiem Szyna 3000mm z łańcuchem (do wysokości bramy max 2300 mm) 1 pilot (BFT 2 kanałowy, FAAC 3 kanałowy, Somfy 2 kanałowy RTS) z kodem dynamicznie zmiennym Dodatkowo: Dopłata do szyny 3500mm z łańcuchem (do wysokości bramy max 2900 mm) 60 zł Pilot 2-kanałowy - 60zł Pilot 4-kanałowy - 82zł Fotokomórka CELLULA zł/kpl Wysprzęglenie awaryjne 80zł Wysprzęglenie awaryjne BFT -130 zł Bateria do Silnika Somfy OPTIMO 94zł Odbiornik uniwersalny FART z pilotem 4 kanałowym 200 zł

21 Toruń ul. Towarowa 3 tel/fax (56) biuro@fartprodukt.pl tel (56) fax(56) bramy@fartprodukt.pl Furtka serwisowa z samozamykaczem Przekładnia łańcuchowa 1:4 Kątownik perforowany do podwieszeń L=2000mm Rygiel wewnętrzny Zamek Dopłaty: 1800 zł/szt 250 zł/szt 15 zł/szt 30 zł/szt 180 zł/szt Dopłata do okleiny: Dąb złoty, Orzech, Mahoń, Dąb bagienny 18% Inne kolory RAL (FPGP, FPPP, FPGS) 75zł za 1m 2 Inne kolory RAL (FPGG) 150zł za 1m 2 Okno prostokątne (wym. zewnętrzny ramy 630x 330) 150 zł/szt Wszystkie ceny są cenami netto! Nie ponosimy odpowiedzialności za błędy w druku. Zastrzegamy sobie prawo do zmian.

22 Prowadzenie standardowe obowiązuje od:

23 Prowadzenie skośne obowiązuje od:

24 Prowadzenie przewyższone standardowe obowiązuje od:

25 Prowadzenie przewyższenie skośne obowiązuje od:

26 Prowadzenie pionowe obowiązuje od:

27 Toruń ul. Towarowa 3 tel/fax (56) biuro@fartprodukt.pl tel (56) fax(56) bramy@fartprodukt.pl Dopłaty za prowadzenia niestandardowe: Przewyższenie 750mm 3% Przewyższenie 1370mm 5% Przewyższenie 2000mm 10% Przewyższenie 2500mm 15% Przewyższenie 3050mm 20% Przewyższenie 4115mm 30% Prowadzenie skośne <8 2% Prowadzenie skośne <15 4% Prowadzenie skośne <25 6% Prowadzenie skośne <30 12% Prowadzenie skośne <40 25% Prowadzenie pionowe 10% Prowadzenie pionowe z obniżonym wałem 20% Wys. bramy Prowadzenie niskie % Prowadzenie niskie % Prowadzenie niskie % Prowadzenie niskie % Prowadzenie niskie % Prowadzenie niskie % Brama przystosowana do pracy w warunkach o podwyższonej wilgotności 25%

28 Toruń ul. Towarowa 3 tel/fax (56) biuro@fartprodukt.pl tel (56) fax(56) bramy@fartprodukt.pl ZLECENIE WYKONANIA BRAMY TYP Bramy: (standard, LHR170, RES70) Odbiorca: Ilość sztuk: Typ panelu: Nr. Zamówienia: Termin odbioru: Kolor panelu: Wymiary otworu: Szer. mm X Wys. mm Wysokość nadproża: Szerokość węgarka: Długość garażu: Przeszklenia rozmiar: Napęd ręczny Ilość przeszkleń: Napęd elektryczny Zabezpieczenia antywłamaniowe(rygiel, zamek): Furtka w bramie otwieranie(widok od zewnątrz od zawiasu) Otwierana na zewnątrz prawa lewa Wyposażenie dodatkowe: data, stempel i podpis osoby upoważnionej Uwaga: przy braku siłownika elektrycznego należy podać w uwagach czy w przyszłości będzie on montowany.

29 Kolorystyka paneli do bram garażowych i przemysłowych 1. Brama garażowa: a. przetłoczenia poziome niskie (struktura drewnopodobna) I. złoty dąb II. orzech III. biały (RAL 9016) IV. brązowy (RAL 8014) V. mahoń VI. dąb bagienny b. przetłoczenia wysokie (struktura drewnopodobna) I. biały (RAL 9016) II. brązowy (RAL 8014) c. przetłoczenia wysokie (struktura gładka) I. złoty dąb II. orzech III. dąb bagienny d. gładki I. złoty dąb II. orzech III. biały (RAL 9016) IV. antracyt e. przetłoczenia kaseton (struktura drewnopodobna) I. złoty dąb II. orzech III. biały (RAL 9016) IV. brązowy (RAL 8014) 2. Brama przemysłowa: Do wyczerpania zapasów (na zapytanie) a. przetłoczenia poziome niskie (struktura skórka pomarańczy) I. biały (RAL 9002) II. brązowy (RAL 8014) III. srebrny (RAL 9006) IV. czerwony (RAL 3000) V. niebieski (RAL 5010) VI. antracyt (RAL 7016) VII. zielony (RAL 6005) dopłaty brama garażowa: kolory: biały, brązowy standard. kolory: złoty dąb, orzech, mahoń, dąb bagienny, antracyt dopłata 18%. dopłaty brama garażowa: kolory: biały, brązowy standard. kolory: srebrny, czerwony, niebieski, antracyt, zielony dopłata 5%.
