Przemysłowe bramy harmonijkowe i bramy harmonijkowe dla straży pożarnej

Transkrypt

1 Przemysłowe bramy harmonijkowe i bramy harmonijkowe dla straży pożarnej Dane montażowe: stan na dzień

2 Powielanie (także częściowe) wyłącznie za naszą zgodą. Chronione prawem autorskim. Wszystkie wymiary w mm. Zmiany konstrukcyjne zastrzeżone. 2 Dane montażowe: Przemysłowe bramy harmonijkowe

3 Spis treści Temat Strona Instrukcja wyboru bramy 4 Bramy harmonijkowe FSN/FAW (zabezpieczenie przed przytrzaśnięciem palców) 5 Stalowa brama harmonijkowa FSN o profilu normalnym Aluminiowa brama harmonijkowa FAW z przegrodą termiczną Przykłady wersji wykonania FSN/FAW 6 FSN/FAW Szczegóły dotyczące obszaru posadzki 7 Mocowania górne FSN/FAW, mocowanie do ściany, kąt otwarcia 90, przekrój I I (strona 5) 8 Mocowania górne FSN/FAW, mocowanie w otworze, kąt otwarcia 90, przekrój I I (patrz strona 5) 9 Drzwi przejściowe w bramie FSN/FAW 10 Podzielone skrzydło przechodnie FSN/FAW 11 Brama harmonijkowa FPU/FMI ocieplana 12 FPU z izolacją z pianki poliuretanowej FMI z izolacją z wełny mineralnej Szczelina wentylacyjna FPU/FMI 13 FPU/FMI Szczegóły dotyczące obszaru posadzki 14 Mocowania górne FPU/FMI, mocowanie do ściany, kąt otwarcia 90, przekrój D D (patrz strona 12) Mocowania górne FPU/FMI, mocowanie w otworze, kąt otwarcia 90, przekrój D D (patrz strona 12) 16 Przeszklenia FPU 17 Przeszklenia FMI 18 Drzwi przejściowe w bramie FPU/FMI 19 Podzielone skrzydło przechodnie FPU/FMI 20 Mocowania boczne FSN/FAW, przekroje A A (patrz strona 5) 21 Mocowania boczne FSN/FAW, mocowanie do ściany, zachowana pełna szerokość przejazdu, Mocowania boczne FSN/FAW, mocowanie do ściany, zachowana pełna szerokość przejazdu, Mocowania boczne FPU/FMI, przekroje A A (patrz strona 12) 24 Mocowania boczne FPU/FMI, mocowanie do ściany, zachowana pełna szerokość przejazdu, Mocowania boczne FPU/FMI, mocowanie do ściany, zachowana pełna szerokość przejazdu, Wybór schematu składania/szerokość przejazdu dla bram 3- i 5-skrzydłowych, FSN/FAW/FPU/FMI 27 Wybór schematu składania/szerokość przejazdu dla bram od 6- do 12-skrzydłowych, FSN/FAW/FPU/FMI 28 FSN/FAW/FPU/FMI, napęd typu AFT B900 schemat składania 0:2 lub 2:0 29 FSN/FAW/FPU/FMI, napęd typu AFT B900 schemat składania 2:2 30 Zakotwienie szyny bieżnej/wysokości nadproża, kąt otwarcia 90, FAW 31 Zakotwienie szyny bieżnej/wysokości nadproża, kąt otwarcia 90, FSN/FPU/FMI 32 Zakotwienie szyny bieżnej/wysokości nadproża, kąt otwarcia 180, dla maks. 3 skrzydeł na jednej stronie, FSN/FAW/FPU/FMI 33 Zakotwienie szyny bieżnej/wysokości nadproża, kąt otwarcia 180, dla 4 lub 5 skrzydeł na jednej stronie, FSN/FAW/FPU/FMI 34 Okapniki/wysokości nadproża, kąt otwarcia 90, osłona 1, FSN/FAW/FPU/FMI 35 Okapniki/wysokości nadproża, kąt otwarcia 90, osłona 2, FSN/FAW/FPU/FMI 36 Okapniki/wysokości nadproża, kąt otwarcia 180, osłona 3, FSN/FAW/FPU/FMI 37 Okapniki/wysokości nadproża, kąt otwarcia 180, osłona 4, FSN/FAW/FPU/FMI 38 Bramy harmonijkowe dla straży pożarnej FSN/FAW/FPU/FMI, szybkie otwieranie dzięki mechanicznemu wspomaganiu otwierania 39 Bramy harmonijkowe dla straży pożarnej FSN/FAW/FPU/FMI, szybkie otwieranie dzięki mechanicznemu wspomaganiu otwierania 40 Notatki 41 Dane montażowe: Przemysłowe bramy harmonijkowe

4 Instrukcja wyboru bramy Typ bramy głębokość montażowa ok. 60 mm FSN FAW FPU ocieplana FMI ocieplana Wersja wykonania Profil stalowy normalny Profil aluminiowy z przegrodą termiczną Panel typu sandwich z poliuretanu Panel typu sandwich MiWo Grubość blachy/ powierzchnia Profil stalowy 1,5 Profil aluminiowy 2 2,5 Powierzchnia tłoczona w strukturze Stucco lub gładka 1,0 Gładka 1,5 (1,75) Przykładowe wypełnienie skrzydła Blacha stalowa 1,5 mm rodzaje przeszkleń między 3 36 mm (*) Szkło izolacyjne mm panel wypełniony pianką poliuretanową 26 mm Z poliuretanu (*) Wełna mineralna (*) Zabezpieczenie przed przytrzaśnięciem palców [KS] KS KS KS KS Zawiasy wykonane z ciśnieniowego odlewu aluminiowego, czarno lakierowane Regulowane montowane od strony czołowej Regulowane montowane od strony czołowej Montowane nawierzchniowo Montowane nawierzchniowo Współczynnik przenikania ciepła U Współczynnik izolacyjności akustycznej R υ,w,b W pełni przeszklona Szkło klimatyczne o grubości 26 mm ok. 2,6 W/m 2 K W pełni przeszklona Szkło klimatyczne o grubości 26 mm ok. 2,1 W/m 2 K Bez przeszkleń bez drzwi przejściowych ok. 1,7 W/m 2 K Bez przeszkleń bez drzwi przejściowych ok. 1,8 W/m 2 K Ok db/(a) Ok. 28 db/(a) Ok. 22 db/(a) Ok. 24 db/(a) ** Rodzaje przeszkleń, patrz cennik Brama harmonijkowa o schemacie składania 2:2 (patrz strona 39 40) Zakres wymiarów bram uruchamianych ręcznie Wysokość ok ok ok ok Szerokość Zakres wymiarów bram uruchamianych mechanicznie Wysokość ok ok ok ok ok Szerokość W pełni przeszklona Straż pożarna FPU FMI FSN FAW maks maks Szerokość skrzydła maks Szerokość skrzydła maks Szerokość skrzydła maks Szerokość skrzydła maks Dane montażowe: Przemysłowe bramy harmonijkowe

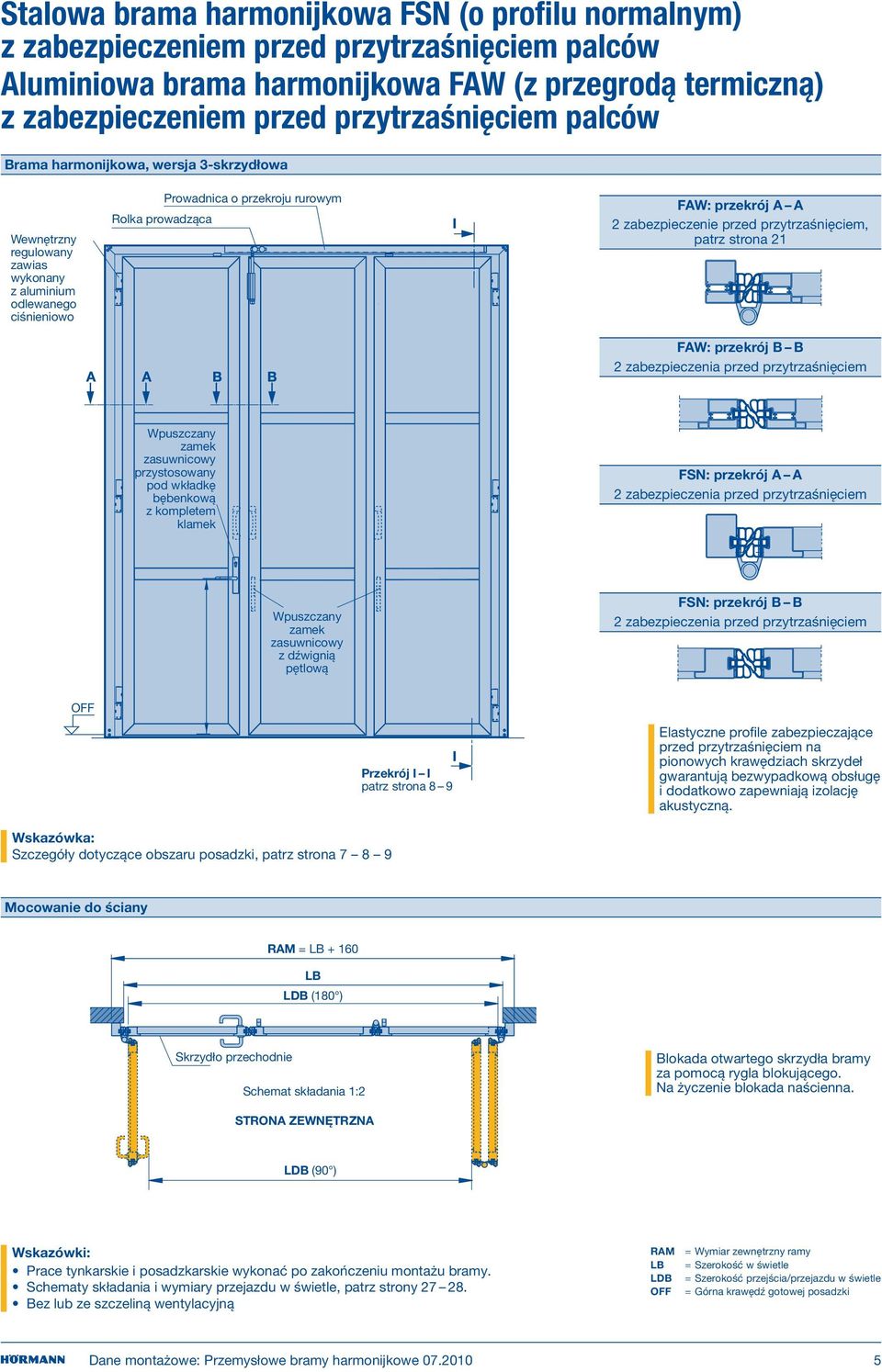

5 Stalowa brama harmonijkowa FSN (o profilu normalnym) z zabezpieczeniem przed przytrzaśnięciem palców Aluminiowa brama harmonijkowa FAW (z przegrodą termiczną) z zabezpieczeniem przed przytrzaśnięciem palców Brama harmonijkowa, wersja 3-skrzydłowa Wewnętrzny regulowany zawias wykonany z aluminium odlewanego ciśnieniowo Rolka prowadząca Prowadnica o przekroju rurowym FAW: przekrój A A 2 zabezpieczenie przed przytrzaśnięciem, patrz strona 21 FAW: przekrój B B 2 zabezpieczenia przed przytrzaśnięciem Wpuszczany zamek zasuwnicowy przystosowany pod wkładkę bębenkową z kompletem klamek FSN: przekrój A A 2 zabezpieczenia przed przytrzaśnięciem Wpuszczany zamek zasuwnicowy z dźwignią pętlową FSN: przekrój B B 2 zabezpieczenia przed przytrzaśnięciem Przekrój I I patrz strona 8 9 Elastyczne profile zabezpieczające przed przytrzaśnięciem na pionowych krawędziach skrzydeł gwarantują bezwypadkową obsługę i dodatkowo zapewniają izolację akustyczną. Wskazówka: Szczegóły dotyczące obszaru posadzki, patrz strona Mocowanie do ściany = LB LB LDB (180 ) Skrzydło przechodnie Schemat składania 1:2 Blokada otwartego skrzydła bramy za pomocą rygla blokującego. Na życzenie blokada naścienna. ZEWNĘTRZNA LDB (90 ) Wskazówki: Prace tynkarskie i posadzkarskie wykonać po zakończeniu montażu bramy. Schematy składania i wymiary przejazdu w świetle, patrz strony Bez lub ze szczeliną wentylacyjną LB LDB == Wymiar zewnętrzny ramy == Szerokość w świetle == Szerokość przejścia/przejazdu w świetle == Górna krawędź gotowej posadzki Dane montażowe: Przemysłowe bramy harmonijkowe

6 Przykłady wersji wykonania FSN/FAW Wskazówka: W przypadku szkła naturalnego przy wysokości zabudowy powyżej 4 m, należy stosować zespoloną szybę bezpieczną VSG lub pojedynczą szybę bezpieczną ESG-H. FSN/FAW (maks. bramy) FSN * VSG/ESG-H w przypadku szkła naturalnego * * * maks maks maks * maks * W pełni przeszklona szkło naturalne maks maks K K maks * FSN: przekrój K K FAW: przekrój K K Gładka blacha Pojedyncza szyba Szyba izolacyjna Wypełnienie specjalne Szkło izolacyjne Szkło izolacyjne lub panel wypełniony pianką poliuretanową min. 1,5 mm ma. 6 mm 26 mm lub 36 mm min. 18 mm do maks. 36 mm min. 26 mm do maks. 36 mm Panel wypełniony pianką poliuretanową maks. 26 mm Obszar cokołu Przekrój M M Obszar cokołu Przekrój N N Przekrój M M Szczelina wentylacyjna Przekrój N N Szczelina wentylacyjna zamykana min. 300 maks. 600 M min. 300 maks. 600 min. 300 maks. 600 N Alternatywnie z zasuwą izolacyjną na wewnętrznej stronie bramy min. 300 maks. 600 M N 6 Dane montażowe: Przemysłowe bramy harmonijkowe

7 FSN/FAW Szczegóły dotyczące obszaru posadzki Bez progu Bez progu z rolką prowadzącą Wewnętrzna rynna odprowadzająca wodę w zakresie odbiorcy 200 Próg dolny z profilem Z Próg dolny z profilem Z i rolką prowadzącą Próg dolny z kątownikiem 0 Próg dolny z kątownikiem i rolką prowadzącą Próg dolny z profilem UNP 60 x 30 0 Próg dolny z profilem UNP 60 x 30 i rolką prowadzącą min. 50 -Wycięcie Pozostawić do zakończenia montażu Standard -Wycięcie Pozostawić do zakończenia montażu Standard Profil pancerny Profil pancerny -Wycięcie Pozostawić do zakończenia montażu -Wycięcie Pozostawić do zakończenia montażu == Wymiar zewnętrzny ramy == Górna krawędź gotowej posadzki Dane montażowe: Przemysłowe bramy harmonijkowe

8 Mocowania górne FSN/FAW Mocowanie do ściany, kąt otwarcia 90 Przekrój I I (patrz strona 5) Przegląd mocowań bocznych, patrz strona Przegląd wysokości nadproży 90, patrz strona Przegląd wysokości nadproży 180, patrz strona Mocowanie zewnętrzne Mocowanie wewnętrzne LH = LDH 30 x 68 x min min. 60 min. 95 min. 95 WEWNĘTRZNA = LH + ( ) ZEWNĘTRZNA = LH + 80 WEWNĘTRZNA ZEWNĘTRZNA LDH = LH 26 LH 30 x 68 x 50 Wycięcie w zakresie odbiorcy 0 Wewnętrzna rynna odprowadzająca wodę w zakresie odbiorcy 0 Wycięcie w zakresie odbiorcy Od strony oddziaływania czynników atmosferycznych należy montować bramy z progiem zewnętrznym! Dolne mocowanie konieczne jest jako prowadzenie. Na życzenie bramy 3- i 4-skrzydłowe również bez dolnego mocowania. Konieczna wewnętrzna rynna odprowadzająca wodę w zakresie odbiorcy. == Wymiar zewnętrzny ramy LH == Wysokość w świetle LDH == Wysokość przejścia/przejazdu w świetle == Górna krawędź gotowej posadzki 8 Dane montażowe: Przemysłowe bramy harmonijkowe

9 Mocowania górne FSN/FAW Mocowanie w otworze, kąt otwarcia 90 Przekrój I I (patrz strona 5) Przegląd mocowań bocznych, patrz strona Przegląd wysokości nadproży 90, patrz strona Przegląd wysokości nadproży 180, patrz strona Mocowanie zewnętrzne Mocowanie wewnętrzne min. 60 min. 60 min. 60 min. 60 LH LDH = LH - ( ) WEWNĘTRZNA ZEWNĘTRZNA = LH + 26 = LH WEWNĘTRZNA ZEWNĘTRZNA LDH = LH ( ) LH 30 x 68 x x 68 x Wycięcie w zakresie odbiorcy Wewnętrzna rynna odprowadzająca wodę w zakresie odbiorcy 0 Wycięcie w zakresie odbiorcy Od strony oddziaływania czynników atmosferycznych należy montować bramy z progiem zewnętrznym! Dolne mocowanie konieczne jest jako prowadzenie. Na życzenie bramy 3- i 4-skrzydłowe również bez dolnego mocowania. Konieczna wewnętrzna rynna odprowadzająca wodę w zakresie odbiorcy. LH LDH == Wymiar zewnętrzny ramy == Wysokość w świetle == Wysokość przejścia/przejazdu w świetle == Górna krawędź gotowej posadzki Dane montażowe: Przemysłowe bramy harmonijkowe

10 Drzwi przejściowe w bramie FSN/FAW W bramach harmonijkowych bez skrzydła przechodniego (skrzydła z zamkiem), tzn. w przypadku schematów składania 2:2, 2:4, 4:4 itd. bez drugiego wejścia są przewidziane drzwi przejściowe. Istnieje też możliwość zamontowania drzwi ewakuacyjnych, otwieranych zgodnie z przepisami na zewnątrz. Wskazówka: Wysokość cokołu i światło przejścia należy sprawdzić z obowiązującymi przepisami! Widok drzwi przejściowych w bramie Wysokość cokołu FSN/FAW 2-częściowy zawias aluminiowy, czarny, przykręcany Szczeblina 60: 60 mm Szczeblina 70: 80 mm 48 9 Komplet klamek z aluminium, kolor czarny, pod wkładkę patentową LDH 2100 od maks od LDB * = Szerokość skrzydła 220 (otwarcie 180 ) 110 LDB * = Szerokość skrzydła 314 (otwarcie 90 ) Wymiar trzpienia 45 Wskazówka: Drzwi przejściowe są wizualnie dopasowane do danej wersji bramy. LDB LDH == Szerokość przejścia/przejazdu w świetle == Wysokość przejścia/przejazdu w świetle == Górna krawędź gotowej posadzki 10 Dane montażowe: Przemysłowe bramy harmonijkowe

11 Podzielone skrzydło przechodnie FSN/FAW Podzielone skrzydła przechodnie (skrzydła z zamkiem) nie mają wystającego progu jak drzwi przejściowe. Są zalecane w bramach o wysokości ponad 3500 mm i w obszarze działania obciążenia wiatrowego (przy obsłudze ręcznej). Ponadto zmniejszają straty ciepła. Podzielone skrzydła przechodnie umożliwiają większe szerokości przejścia i nie pogarszają ogólnego widoku bramy. Brama harmonijkowa, wersja 3-skrzydłowa, podzielone skrzydło przechodnie Rolka prowadząca Prowadnica o przekroju rurowym Szczegół Ryglowanie dzielonego skrzydła przechodniego Szczegół Rygiel przesuwny Wysokość skrzydła przechodniego min Wpuszczany zamek zasuwnicowy przystosowany pod wkładkę bębenkową z kompletem klamek 1050 od Wpuszczany zamek zasuwnicowy z dźwignią pętlową Wskazówka: Szczegóły dotyczące obszaru posadzki, patrz strona == Górna krawędź gotowej posadzki Dane montażowe: Przemysłowe bramy harmonijkowe

12 Stalowe bramy harmonijkowe FPU/FMI ocieplane FPU z izolacją z pianki poliuretanowej FMI z izolacją z wełny mineralnej FPU: Skrzydło bramy z izolacją z pianki poliuretanowej, grubość ok. 60 mm (blacha stalowa obustronnie tłoczona lub gładka) FMI: Skrzydło bramy z izolacją z wełny mineralnej, grubość ok. 60 mm (blacha stalowa o grubości 1,50 mm obustronnie gładka) Skrzydło bramy, szyna prowadząca i ościeżnica ocynkowane ogniowo i zagruntowane metodą mokrą. Zabezpieczenie przed przytrzaśnięciem palców z gumowego profilu komorowego między poszczególnymi skrzydłami bramy i ościeżnicami bocznymi. Uszczelka wargowa u góry, uszczelnienie szczotkowe u dołu. Brama harmonijkowa, wersja 3-skrzydłowa Zawias wykonany z aluminium odlewanego ciśnieniowo Rolka prowadząca Prowadnica o przekroju rurowym D Przekrój A A 1 zabezpieczenie przed przytrzaśnięciem, patrz strona 24 Przekrój B B 2 zabezpieczenia przed przytrzaśnięciem A A B B C C Przekrój C C 1 zabezpieczenie przed przytrzaśnięciem Nawierzchniowy zamek zasuwnicowy przystosowany pod wkładkę bębenkową z kompletem klamek 1050 od Nawierzchniowy zamek zasuwnicowy z dźwignią pętlową Przekrój D D patrz strona 16 Elastyczne profile zabezpieczające przed przytrzaśnięciem na pionowych krawędziach skrzydeł gwarantują bezwypadkową obsługę i dodatkowo zapewniają izolację akustyczną. D Wskazówka: Szczegóły dotyczące obszaru posadzki, patrz strona Mocowanie do ściany = LB LB LDB (180 ) Skrzydło przechodnie Schemat składania 1:2 ZEWNĘTRZNA Blokada otwartego skrzydła bramy za pomocą rygla blokującego. Na życzenie blokada naścienna. LDB (90 ) Wskazówki: Prace tynkarskie i posadzkarskie wykonać po zakończeniu montażu bramy. Schematy składania i wymiary przejazdu w świetle, patrz strony Bez szczeliny wentylacyjnej Ze szczelinami wentylacyjnymi z zasuwą izolacyjną/bez zasuwy LB LDB == Wymiar zewnętrzny ramy == Szerokość w świetle == Szerokość przejścia/przejazdu w świetle == Górna krawędź gotowej posadzki 12 Dane montażowe: Przemysłowe bramy harmonijkowe

13 Szczelina wentylacyjna FPU/FMI Swobodny przekrój wentylacyjny: 3 szczeliny wentylacyjne tworzą grupę = 12 cm 2, możliwych wiele grup umieszczonych obok siebie lub nad sobą. Możliwa wewnętrzna zasuwa izolacyjna. 1 grupa szczelin wentylacyjnych 12 cm 2 28 szczelin wentylacyjnych (przykład) 112 cm 2 Szczelina wentylacyjna z obu stron min Szczelina wentylacyjna z zewnątrz Zasuwa izolacyjna wewnętrzna Alternatywnie z zasuwą izolacyjną na wewnętrznej stronie bramy 80 min. 180 min. 180 min min. 830 Bez przeszklenia Dane montażowe: Przemysłowe bramy harmonijkowe

14 FPU/FMI Szczegóły dotyczące obszaru posadzki Bez progu Bez progu z rolką prowadzącą Wewnętrzna rynna odprowadzająca wodę w zakresie odbiorcy 200 Próg dolny z profilem Z Próg dolny z profilem Z i rolką prowadzącą Próg dolny z kątownikiem 0 Próg dolny z kątownikiem i rolką prowadzącą Próg dolny z profilem UNP 60 x 30 0 Próg dolny z profilem UNP 60 x 30 i rolką prowadzącą min. 50 -Wycięcie Pozostawić do zakończenia montażu Standard -Wycięcie Pozostawić do zakończenia montażu Standard Profil pancerny Profil pancerny -Wycięcie Pozostawić do zakończenia montażu -Wycięcie Pozostawić do zakończenia montażu == Wymiar zewnętrzny ramy == Górna krawędź gotowej posadzki 14 Dane montażowe: Przemysłowe bramy harmonijkowe

15 Mocowania górne FPU/FMI Mocowanie do ściany, kąt otwarcia 90 Przekrój D D (patrz strona 12) Przegląd mocowań bocznych, patrz strona Przegląd wysokości nadproży 90, patrz strona 32 Przegląd wysokości nadproży 180, patrz strona Mocowanie zewnętrzne Mocowanie wewnętrzne min x x 60 min x 68 x x 68 x min. 60 min Izolacja Izolacja LH = LDH WEWNĘTRZNA ZEWNĘTRZNA = LH + ( ) = LH + ( ) WEWNĘTRZNA ZEWNĘTRZNA LDH = LH 26 LH 26 Wycięcie w zakresie odbiorcy 0 Wewnętrzna rynna odprowadzająca wodę w zakresie odbiorcy 0 Wycięcie w zakresie odbiorcy z izolacją bez izolacji Od strony oddziaływania czynników atmosferycznych należy montować bramy z progiem zewnętrznym! Dolne mocowanie konieczne jest jako prowadzenie. Na życzenie bramy 3- i 4-skrzydłowe również bez dolnego mocowania. Konieczna wewnętrzna rynna odprowadzająca wodę w zakresie odbiorcy. LH LDH == Wymiar zewnętrzny ramy == Wysokość w świetle == Wysokość przejścia/przejazdu w świetle == Górna krawędź gotowej posadzki Dane montażowe: Przemysłowe bramy harmonijkowe

16 Mocowania górne FPU/FMI Mocowanie w otworze, kąt otwarcia 90 Przekrój D D (patrz strona 12) Przegląd mocowań bocznych, patrz strona Przegląd wysokości nadproży 90, patrz strona 32 Przegląd wysokości nadproży 180, patrz strona Mocowanie zewnętrzne Mocowanie wewnętrzne 135 min. 60 min min. 60 min x x 60 Izolacja Izolacja LH LDH = LH ( ) WEWNĘTRZNA ZEWNĘTRZNA = LH x 68 x = LH WEWNĘTRZNA LDH = LH ( ) 30 x 68 x ZEWNĘTRZNA LH Wycięcie w zakresie odbiorcy Wewnętrzna rynna odprowadzająca wodę w zakresie odbiorcy 0 Wycięcie w zakresie odbiorcy z izolacją bez izolacji Od strony oddziaływania czynników atmosferycznych należy montować bramy z progiem zewnętrznym! Dolne mocowanie konieczne jest jako prowadzenie. Na życzenie bramy 3- i 4-skrzydłowe również bez dolnego mocowania. Konieczna wewnętrzna rynna odprowadzająca wodę w zakresie odbiorcy. LH LDH == Wymiar zewnętrzny ramy == Wysokość w świetle == Wysokość przejścia/przejazdu w świetle == Górna krawędź gotowej posadzki 16 Dane montażowe: Przemysłowe bramy harmonijkowe

17 Przeszklenia FPU Rama przeszklenia w zaokrąglonej wersji, rozmieszczenie przeszklenia częściowe Standardowo tworzywo sztuczne, na życzenie z metalu. Preferowane wymiary znormowane (szerokość w świetle 473, 523, 573 mm, wysokość po 773 mm, szyba podwójna z tworzywa sztucznego 26 mm Duratec) w komplecie z przezroczystą podwójną szybą akrylową Duratec lub podwójną płytą 20 mm. Możliwe inne szyby pojedyncze o grubości od 3 do 6 mm lub szyby izolacyjne o grubości do 26 mm w zakresie odbiorcy. Dostępne wymiary specjalne o wysokości maks mm. Znormowane Wersja specjalna Pojedyncza szyba Przekrój E E Szyba izolacyjna Przekrój F F a a a a 773 maks maks maks. 10 min. 208 Rozmieszczenie przeszklenia na częściowej powierzchni a a a a min. 208 a a a a 2100 a min. 208 min. 370 Podzielone skrzydło przechodnie Obszar skrzydła A = Min do H = 3000 Min doh = 3500 Min. 00 doh = 4000 Min doh = 4500 Min doh = 5000 a = Odległość od krawędzi min. 180 Rama przeszklenia czarna jako profil zaciskowy z przezroczystą szybą pojedynczą z tworzywa sztucznego Duratec 3 mm lub poliwęglanu Duratec 6 mm lub z szybą podwójną z tworzywa sztucznego Duratec 26 mm. Dane montażowe: Przemysłowe bramy harmonijkowe

18 Przeszklenia FMI Rama przeszklenia w zaokrąglonej wersji, rozmieszczenie przeszklenia na całej powierzchni Standardowo tworzywo sztuczne, na życzenie z metalu. Preferowane wymiary znormowane (szerokość w świetle 473, 523, 573 mm, wysokość po 773 mm, szyba podwójna z tworzywa sztucznego 26 mm Duratec) w komplecie z przezroczystą podwójną szybą akrylową Duratec lub podwójną płytą 20 mm. Możliwe inne szyby pojedyncze o grubości od 3 do 6 mm lub szyby izolacyjne o grubości do 26 mm w zakresie odbiorcy. Dostępne wymiary specjalne o wysokości maks mm. Znormowane Wersja specjalna Pojedyncza szyba Przekrój G G a a a a 773 maks Rozmieszczenie przeszklenia na częściowej powierzchni Szyba izolacyjna Przekrój H H a a a 2100 a maks. 26 min. 300 a min. 108 min. 108 min min. 108 min. 108 Podzielone skrzydło przechodnie Rama przeszklenia czarna jako profil zaciskowy z przezroczystą szybą pojedynczą z tworzywa sztucznego Duratec 3 mm lub poliwęglanu Duratec 6 mm lub z szybą podwójną z tworzywa sztucznego Duratec 26 mm. a = Odległość od krawędzi min Dane montażowe: Przemysłowe bramy harmonijkowe

19 Drzwi przejściowe w bramie FPU/FMI W bramach harmonijkowych bez skrzydła przechodniego (skrzydła z zamkiem), tzn. w przypadku schematów składania 2:2, 2:4, 4:4 itd. bez drugiego wejścia są przewidziane drzwi przejściowe z progiem (na zamówienie w bramach FMI również bez progu dla schematów składania 1:2, 2:1, 2:2). Istnieje też możliwość zamontowania drzwi ewakuacyjnych, otwieranych zgodnie z przepisami na zewnątrz. Montaż drzwi przejściowych w bramach z ociepleniem z pianki poliuretanowej jest możliwy dopiero od wysokości bramy 3500 mm, przy czym skrzydło nie powinno posiadać wycięcia pod przeszklenie. Widok drzwi przejściowych w bramie FPU Wysokość cokołu 175 FMI Wysokość cokołu 95 3-częściowy zawias aluminiowy, czarny, przykręcany Okapnik na zewnątrz Komplet klamek z tworzywa sztucznego, kolor czarny, pod wkładkę patentową Wysokość cokołu 1050 od Wysokość drzwi przejściowych 40 LDH maks LDH maks Oprawa aluminiowa, czarna Uszczelka z EPDM Oprawa aluminiowa, czarna min. 175 LDB (180 otwarte) Uszczelka z EPDM min. 175 Wymiar trzpienia 65 Wskazówka: Drzwi przejściowe są wizualnie dopasowane do danej wersji bramy. LDB LDH == Szerokość przejścia/przejazdu w świetle == Wysokość przejścia/przejazdu w świetle == Górna krawędź gotowej posadzki Dane montażowe: Przemysłowe bramy harmonijkowe

20 Podzielone skrzydło przechodnie FPU/FMI Podzielone skrzydła przechodnie (skrzydła z zamkiem) nie mają wystającego progu jak drzwi przejściowe. Są zalecane w bramach o wysokości ponad 3500 mm i w obszarze działania obciążenia wiatrowego (przy obsłudze ręcznej). Ponadto zmniejszają straty ciepła. Podzielone skrzydła przechodnie umożliwiają większe szerokości przejścia i nie pogarszają ogólnego widoku bramy. Brama harmonijkowa, wersja 3-skrzydłowa, podzielone skrzydło przechodnie Rolka prowadząca Prowadnica o przekroju rurowym Szczegół Ryglowanie dzielonego skrzydła przechodniego Szczegół Rygiel przesuwny Wysokość skrzydła przechodniego min Nawierzchniowy zamek zasuwnicowy przystosowany pod wkładkę bębenkową z kompletem klamek 1050 od Nawierzchniowy zamek zasuwnicowy z dźwignią pętlową Wskazówka: Szczegóły dotyczące obszaru posadzki, patrz strona 7 16 == Górna krawędź gotowej posadzki 20 Dane montażowe: Przemysłowe bramy harmonijkowe

21 Mocowania boczne FSN/FAW Przekroje A A (patrz strona 5) Mocowanie do ściany Zakotwienie standardowe/normalne Mocowanie do ściany Zakotwienie boczne min. 90 min LB 10 min. 70 LB 85 x min x 60 = LB = LB Mocowanie w otworze Mocowanie do ściany Zakotwienie boczne Pełna szerokość przejazdu przy otwarciu 180 LB min. 120 LB min. 90 min x x min. 60 = LB 20 = LB Przegląd mocowań górnych, patrz strona 8 9 == Wymiar zewnętrzny ramy LB == Szerokość w świetle Dane montażowe: Przemysłowe bramy harmonijkowe

22 Mocowania boczne FSN/FAW Mocowanie do ściany Zachowana pełna szerokość przejazdu Schemat składania 2:0 = LB LB 95 Schemat składania 0:3 = LB LB 450 Schemat składania 2:1 = LB LB 250 Schemat składania 4:3 = LB LB 470 Schemat składania 5:6 (niemożliwy w bramach FAW) = LB LB 780 Przegląd mocowań górnych, patrz strona 8 9 Przegląd wyboru schematu składania, patrz strona LB == Wymiar zewnętrzny ramy == Szerokość w świetle 22 Dane montażowe: Przemysłowe bramy harmonijkowe

23 Mocowania boczne FSN/FAW Mocowanie do ściany Zachowana pełna szerokość przejazdu Schemat składania 2:0 = LB LB Schemat składania 0:3 = LB LB Schemat składania 2:1 = LB LB Schemat składania 4:3 = LB LB Schemat składania 5:5 (niemożliwy w bramach FAW) = LB LB 110 Przegląd mocowań górnych, patrz strona 8 9 Przegląd wyboru schematu składania, patrz strona LB == Wymiar zewnętrzny ramy == Szerokość w świetle Dane montażowe: Przemysłowe bramy harmonijkowe

24 Mocowania boczne FPU/FMI Przekroje A A (patrz strona 12) Mocowanie do ściany Zakotwienie standardowe/normalne Mocowanie do ściany Zakotwienie boczne min. 90 min LB 10 min. 70 LB 85 x min x 60 = LB = LB Mocowanie w otworze Mocowanie do ściany Zakotwienie boczne Pełna szerokość przejazdu przy otwarciu 180 min. 140 LB LB min x min. 60 = LB 20 = LB z izolacją bez izolacji Przegląd mocowań górnych, patrz strona 16 == Wymiar zewnętrzny ramy LB == Szerokość w świetle 24 Dane montażowe: Przemysłowe bramy harmonijkowe

25 Mocowania boczne FPU/FMI Mocowanie do ściany Zachowana pełna szerokość przejazdu Schemat składania 2:0 = LB LB 80 Schemat składania 0:3 = LB LB 450 Schemat składania 2:1 = LB LB 250 Schemat składania 4:3 = LB LB 470 Schemat składania 5:6 = LB LB 780 Przegląd mocowań górnych, patrz strona 16 Przegląd wyboru schematu składania, patrz strona LB == Wymiar zewnętrzny ramy == Szerokość w świetle Dane montażowe: Przemysłowe bramy harmonijkowe

26 Mocowania boczne FPU/FMI Mocowanie do ściany zachowana pełna szerokość przejazdu Schemat składania 2:0 = LB LB Schemat składania 0:3 = LB LB Schemat składania 2:1 = LB LB Schemat składania 4:3 = LB LB Schemat składania 5:5 = LB LB Przegląd mocowań górnych, patrz strona 16 Przegląd wyboru schematu składania, patrz strona LB == Wymiar zewnętrzny ramy == Szerokość w świetle 26 Dane montażowe: Przemysłowe bramy harmonijkowe

27 Wybór schematu składania/szerokość przejazdu dla bram 3- i 5-skrzydłowych FSN/FAW/FPU/FMI Schematy składania należy czytać od strony otwierania od lewej do prawej. 3- i 4-skrzydłowe bramy o schematach składania 3:0, 0:3, 1:3, 3:1, 4:0 i 0:4 bez dolnego mocowania i z mocowaniem wewnętrznym z prowadzeniem w podłodze. FAW FSN FPU FMI ➀ Drzwi harmonijkowe bez skrzydła przechodniego: W przypadku braku drugiego wejścia konieczne są drzwi przejściowe w bramie : : : : : : :2 ➀ :4 ➀ :0 ➀ : : : :5 Dane montażowe: Przemysłowe bramy harmonijkowe

28 Wybór schematu składania/szerokość przejazdu dla bram od 6- do 12-skrzydłowych FSN/FAW/FPU/FMI Schematy składania należy czytać od strony otwierania od lewej do prawej. FAW FSN FPU FMI ➀ Drzwi harmonijkowe bez skrzydła przechodniego: W przypadku braku drugiego wejścia konieczne są drzwi przejściowe w bramie. ➁ Niemożliwe w bramach FAW ➂ Od 4 skrzydeł po jednej stronie zawsze z progiem i dolną rolką prowadzącą : : :4 ➀ : : :4 ➀ :5 ➁ ➂ :4 ➁ ➂ :5 ➁ ➂ :5 ➁ ➂ :5 ➁ ➂ :6 ➁ ➂ :6 ➀ ➁ ➂ 28 Dane montażowe: Przemysłowe bramy harmonijkowe

29 FSN/FAW/FPU/FMI Napęd typu AFT B900 Schemat składania 0:2 lub 2:0 Brama harmonijkowa z napędem Prowadnica Rolka prowadząca Napęd Napęd 800 Fotokomórka LH LDH = LH ok Fotokomórka LB Fotokomórka ZEWNĘTRZNA Element prowadzący *** Ok. 110 przy mocowaniu zewnętrznym Ok. 140 przy mocowaniu wewnętrznym *** Schemat składania 2:0 Otwierane ok. 360 ok. 370 LDB = LB ok. 475 (w obszarze ramienia napędu) LH LB LDB LDH == Wymiar zewnętrzny ramy == Wysokość w świetle == Szerokość w świetle == Szerokość przejścia/przejazdu w świetle == Wysokość przejścia/przejazdu w świetle == Górna krawędź gotowej posadzki Dane montażowe: Przemysłowe bramy harmonijkowe

30 FSN/FAW/FPU/FMI Napęd typu AFT B900 Schemat składania 2:2 Brama harmonijkowa z napędem Prowadnica Rolka prowadząca Napęd Napęd Napęd Fotokomórka LH LDH = LH ok Fotokomórka LB Fotokomórka *** Element prowadzący *** Schemat składania 2: ok. 360 ok. 370 Otwierane 90 ZEWNĘTRZNA LDB = LB ok. 740 (w obszarze ramienia napędu) ok. 360 ok *** Ok. 110 przy mocowaniu zewnętrznym Ok. 140 przy mocowaniu wewnętrznym LH LB LDB LDH == Wymiar zewnętrzny ramy == Wysokość w świetle == Szerokość w świetle == Szerokość przejścia/przejazdu w świetle == Wysokość przejścia/przejazdu w świetle == Górna krawędź gotowej posadzki 30 Dane montażowe: Przemysłowe bramy harmonijkowe

31 Zakotwienie szyny bieżnej/wysokości nadproża FAW 90 w otworze 90 w otworze 90 w otworze z napędem :2/2:0/0:3/3:0/0:4/1:3/3:1/4:0 0:5/1:4/4:1/5:0/0:6/1:5/3:3/5:1/6:0 0:7/1:6/3:4/4:3/6:1/7:0 1:2/2:1/2:2/2:3/3:2/2:4/4:2/2:5/5:2 2:2 90 do ściany 90 do ściany z napędem :2/2:1/2:2/2:3/3:2/2:4/4:2/2:5/5:2 2:2 Dane montażowe: Przemysłowe bramy harmonijkowe

32 Zakotwienie szyny bieżnej/wysokości nadproża FSN/FPU/FMI 90 w otworze 90 w otworze 90 w otworze z napędem :2/2:0/0:3/3:0/0:4/1:3/3:1/4:0 0:5/1:4/4:1/5:0/0:6/1:5/3:3/5:1/6:0 0:7/1:6/3:4/4:3/6:1/7:0 1:2/2:1/2:2/2:3/3:2/2:4/4:2/2:5/5:2 2:2 90 do ściany 90 do ściany z napędem :2/2:1/2:2/2:3/3:2/2:4/4:2/2:5/5:2 2:2 32 Dane montażowe: Przemysłowe bramy harmonijkowe

33 Zakotwienie szyny bieżnej/wysokości nadproża FSN/FAW/FPU/FMI 180 w otworze, maks. do 3 skrzydeł po jednej stronie :2/2:0/0:3/1:2/2:1/ 3:0/1:3/2:2/3:1 180 do ściany, maks. do 3 skrzydeł po jednej stronie :2/2:0/0:3/1:2/2:1/ 3:0/1:3/2:2/3:1 Dane montażowe: Przemysłowe bramy harmonijkowe

34 Zakotwienie szyny bieżnej/wysokości nadproża FSN/FAW/FPU/FMI 180 w otworze przy 4 lub 5 skrzydłach po jednej stronie :4/4:0/0:5/1:4/4:1/5:0 0:6/1:5/2:4/4:2/5:1/6:0 0:7/1:6/2:5/3:4/4:3/5:2/6:1/7:0 180 do ściany przy 4 lub 5 skrzydłach po jednej stronie :4/4:0/0:5/1:4/4:1/5:0 0:6/1:5/2:4/4:2/5:1/6:0 0:7/1:6/2:5/3:4/4:3/5:2/6:1/7:0 34 Dane montażowe: Przemysłowe bramy harmonijkowe

35 Okapniki /wysokości nadproża FSN/FAW/FPU/FMI Osłona 1 90 w otworze 90 do ściany Kotwa do okapników Kotwa do okapników WEWNĘTRZNA ZEWNĘTRZNA WEWNĘTRZNA ZEWNĘTRZNA 0:2/2:0/0:3/3:0/0:4/1:3/3:1/4:0 0:5/1:4/4:1/5:0/0:6/1:5/3:3/5:1/6:0 0:7/1:6/3:4/6:1/7:0 0:2/2:0/0:3/3:0/0:4/1:3/3:1/4:0 0:5/1:4/4:1/5:0/0:6/1:5/3:3/5:1/6:0 0:7/1:6/3:4/6:1/7:0 90 w otworze 90 w otworze z napędem 190 Kotwa do okapników 190 Kotwa do okapników Kotwa szyny bieżnej 65 Kotwa szyny bieżnej WEWNĘTRZNA ZEWNĘTRZNA WEWNĘTRZNA ZEWNĘTRZNA 1:2/2:1/2:2/2:3/3:2/2:4/4:2/2:5/5:2 2:2 Dane montażowe: Przemysłowe bramy harmonijkowe

36 Okapniki /wysokości nadproża FSN/FAW/FPU/FMI Osłona 2 90 do ściany z napędem 275 Kotwa do okapników Kotwa do szyny bieżnej WEWNĘTRZNA ZEWNĘTRZNA 2:2 90 do ściany 275 Kotwa do okapników Kotwa do szyny bieżnej WEWNĘTRZNA ZEWNĘTRZNA 1:2/2:1/2:2/2:3/3:2/2:4/4:2/2:5/5:2 36 Dane montażowe: Przemysłowe bramy harmonijkowe

37 Okapniki /wysokości nadproża FSN/FAW/FPU/FMI Osłona do ściany maks. do 3 skrzydeł po jednej stronie 475 Kotwa do okapników Kotwa do szyny bieżnej WEWNĘTRZNA ZEWNĘTRZNA 0:2/2:0/0:3/1:2/2:1/ 3:0/1:3/2:2/3:1 180 w otworze maks. do 3 skrzydeł po jednej stronie 475 Kotwa do okapników Kotwa do szyny bieżnej 100 WEWNĘTRZNA ZEWNĘTRZNA 0:2/2:0/0:3/1:2/2:1/ 3:0/1:3/2:2/3:1 Dane montażowe: Przemysłowe bramy harmonijkowe

38 Okapniki /wysokości nadproża FSN/FAW/FPU/FMI Osłona do ściany przy 4 lub 5 skrzydłach po jednej stronie 725 Kotwa do okapników Kotwa do szyny bieżnej WEWNĘTRZNA ZEWNĘTRZNA 0:4/4:0/0:5/1:4/4:1/5:0 0:6/1:5/2:4/4:2/5:1/6:0 0:7/1:6/2:5/3:4/4:3/5:2/6:1/7:0 180 w otworze przy 4 lub 5 skrzydłach po jednej stronie 725 Kotwa do okapników Kotwa do szyny bieżnej WEWNĘTRZNA ZEWNĘTRZNA 0:4/4:0/0:5/1:4/4:1/5:0 0:6/1:5/2:4/4:2/5:1/6:0 0:7/1:6/2:5/3:4/4:3/5:2/6:1/7:0 38 Dane montażowe: Przemysłowe bramy harmonijkowe

39 Bramy harmonijkowe dla straży pożarnej FSN/FAW/FPU/FMI Szybkie otwieranie dzięki mechanicznemu wspomaganiu otwierania Szybkie otwieranie dzięki wstępnie napiętemu wspomaganiu otwierania z amortyzatorem zderzakowym. Schemat składania 2:2. Kąt otwarcia 90. Rozryglowanie za pomocą linki. Uzupełnienie w postaci uchwytu elektromagnetycznego. Przewód doprowadzający w zakresie odbiorcy. Szybkie rozryglowanie można uruchomić z prawej lub lewej strony (w przedstawionym układzie z prawej). Rozryglowanie za pomocą linki można uzupełnić uchwytem elektromagnetycznym i obsługiwać przy pomocy sterownika na przycisk. Możliwe jest podłączenie grupowe. Schemat składania 2:2 Zasobnik energii Zatrzask Zasobnik energii Uchwyt elektromagnetyczny 230 V Przewód doprowadzający 230 V (3 1,5) Uchwyt Uchwyt linki Przewód doprowadzający w zakresie odbiorcy Sterownik na przycisk 20 ok Bez skrzydła przechodniego (skrzydła z zamkiem). Uruchamiać tylko od środka (konieczne drugie wejście). Mocowanie do ściany = LB (min. 4180) LB = LDB (min. 3500) ZEWNĘTRZNA 330 min. 870 Mechaniczne wspomaganie otwierania umieszczone na wewnętrznej stronie bramy! 60 x 85 WEWNĘTRZNA Schemat składania 2:2, otwarcie 90 min. 210 Ilość potrzebnego miejsca = LB (min. 4300) Mocowanie w otworze LB = min 4360 = LB 20 ZEWNĘTRZNA WEWNĘTRZNA LDB min Schemat składania 2:2, otwarcie 90 LB LDB == Wymiar zewnętrzny ramy == Szerokość w świetle == Szerokość przejścia/przejazdu w świetle == Górna krawędź gotowej posadzki Norma DIN część 2 zaleca stosowanie bram otwieranych do środka o minimalnych wymiarach przejazdu wynoszących 3500 mm szerokości i 3500 mm lub 4000 mm wysokości. Ze względu na skrzydła ułożone w pakiet przy otwartej bramie konieczne są większe wymiary otworu zależne od typu bramy, patrz schemat składania 2:2 na stronie 27. W drodze odstępstwa od normy DIN w wyjątkowych przypadkach, np. podczas przeprowadzania renowacji, dostępne są bramy otwierane na zewnątrz. Dane montażowe: Przemysłowe bramy harmonijkowe

40 Bramy harmonijkowe dla straży pożarnej FSN/FAW/FPU/FMI Szybkie otwieranie dzięki mechanicznemu wspomaganiu otwierania Szybkie otwieranie dzięki wstępnie napiętemu wspomaganiu otwierania z amortyzatorem zderzakowym. Schemat składania 2:2. Kąt otwarcia 90. Rozryglowanie za pomocą linki. Uzupełnienie w postaci uchwytu elektromagnetycznego. Przewód doprowadzający w zakresie odbiorcy. Szybkie rozryglowanie można uruchomić z prawej lub lewej strony (w przedstawionym układzie z prawej). Rozryglowanie za pomocą linki można uzupełnić uchwytem elektromagnetycznym i obsługiwać przy pomocy sterownika na przycisk. Możliwe jest podłączenie grupowe. Mocowanie do ściany Mocowanie w otworze 60x x min x x85 60x85 LH = Wysokość przejazdu w świetle 3500 lub 4000 ZEWNĘTRZNA WEWNĘTRZNA = LH LH = 3675 lub 4175 w bramach FAW LH = 3670 lub 4170 w bramach FPU-FMI-FSN LDH = LH ( ) ZEWNĘTRZNA = LH min. 60 WEWNĘTRZNA 25 FAW FSN z izolacją Szczegół A patrz strona min. 60 min x85 60x85 LH LDH == Wymiar zewnętrzny ramy == Wysokość w świetle == Wysokość przejścia/przejazdu w świetle == Górna krawędź gotowej posadzki 10 FSN bez izolacji Norma DIN część 2 zaleca stosowanie bram otwieranych do środka o minimalnych wymiarach przejazdu wynoszących 3500 mm szerokości i 3500 mm lub 4000 mm wysokości. Ze względu na skrzydła ułożone w pakiet przy otwartej bramie konieczne są większe wymiary otworu zależne od typu bramy, patrz schemat składania 2:2 na stronie 27. W drodze odstępstwa od normy DIN w wyjątkowych przypadkach, np. podczas przeprowadzania renowacji, dostępne są bramy otwierane na zewnątrz. 40 Dane montażowe: Przemysłowe bramy harmonijkowe

41 Notatki Dane montażowe: Przemysłowe bramy harmonijkowe

42 Notatki 42 Dane montażowe: Przemysłowe bramy harmonijkowe

43 Notatki Dane montażowe: Przemysłowe bramy harmonijkowe
