1 Garażowe bramy segmentowe Dane montażowe: wydanie r.

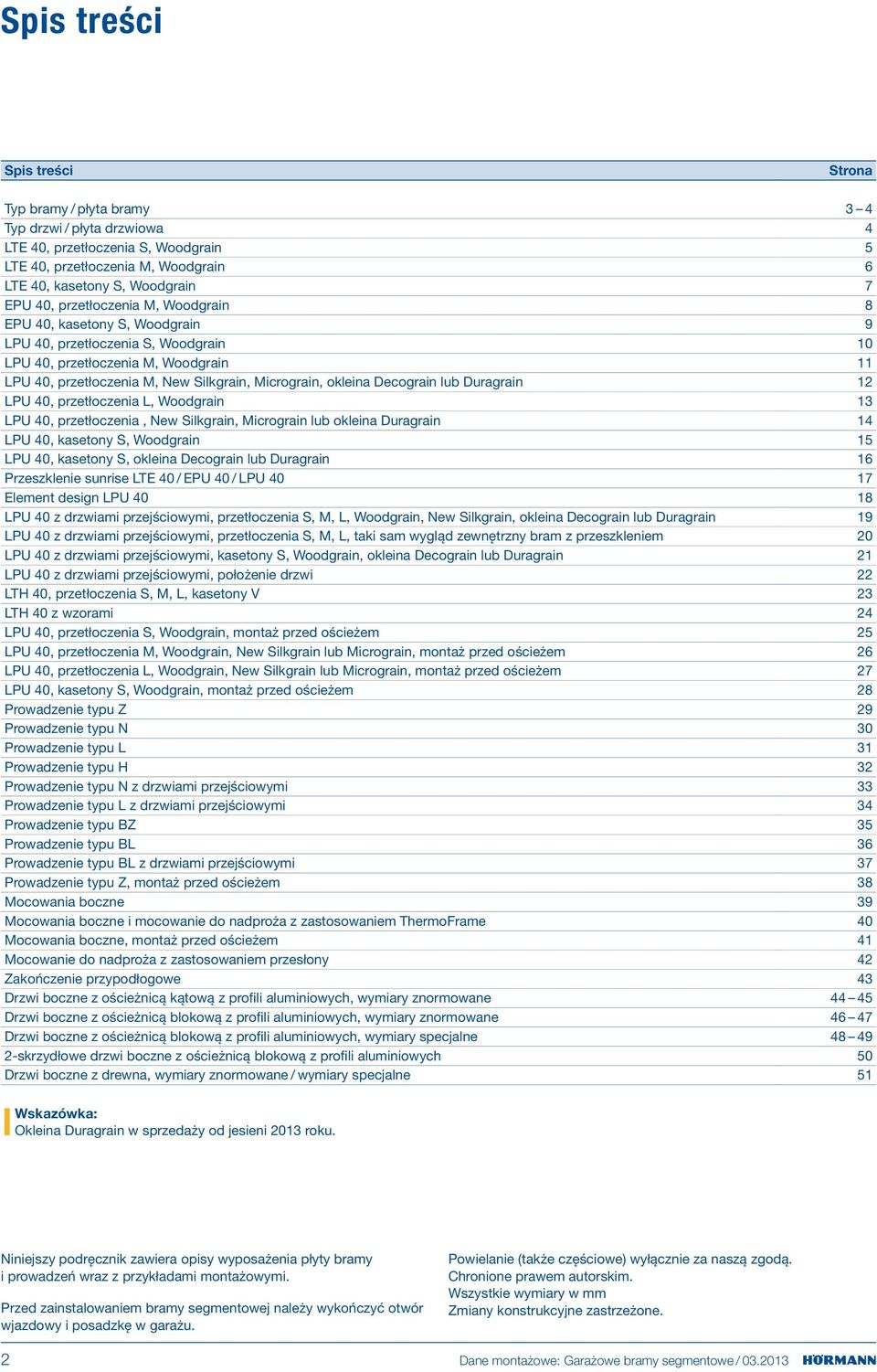

2 Spis treści Spis treści Strona Typ bramy / płyta bramy 3 4 Typ drzwi / płyta drzwiowa 4 LTE 40, przetłoczenia S, Woodgrain 5 LTE 40, przetłoczenia M, Woodgrain 6 LTE 40, kasetony S, Woodgrain 7 EPU 40, przetłoczenia M, Woodgrain 8 EPU 40, kasetony S, Woodgrain 9 LPU 40, przetłoczenia S, Woodgrain 10 LPU 40, przetłoczenia M, Woodgrain 11 LPU 40, przetłoczenia M, New Silkgrain, Micrograin, okleina Decograin lub Duragrain 12 LPU 40, przetłoczenia L, Woodgrain 13 LPU 40, przetłoczenia, New Silkgrain, Micrograin lub okleina Duragrain 14 LPU 40, kasetony S, Woodgrain 15 LPU 40, kasetony S, okleina Decograin lub Duragrain 16 Przeszklenie sunrise LTE 40 / EPU 40 / LPU Element design LPU LPU 40 z drzwiami przejściowymi, przetłoczenia S, M, L, Woodgrain, New Silkgrain, okleina Decograin lub Duragrain 19 LPU 40 z drzwiami przejściowymi, przetłoczenia S, M, L, taki sam wygląd zewnętrzny bram z przeszkleniem 20 LPU 40 z drzwiami przejściowymi, kasetony S, Woodgrain, okleina Decograin lub Duragrain 21 LPU 40 z drzwiami przejściowymi, położenie drzwi 22 LTH 40, przetłoczenia S, M, L, kasetony V 23 LTH 40 z wzorami 24 LPU 40, przetłoczenia S, Woodgrain, montaż przed ościeżem 25 LPU 40, przetłoczenia M, Woodgrain, New Silkgrain lub Micrograin, montaż przed ościeżem 26 LPU 40, przetłoczenia L, Woodgrain, New Silkgrain lub Micrograin, montaż przed ościeżem 27 LPU 40, kasetony S, Woodgrain, montaż przed ościeżem 28 Prowadzenie typu Z 29 Prowadzenie typu N 30 Prowadzenie typu L 31 Prowadzenie typu H 32 Prowadzenie typu N z drzwiami przejściowymi 33 Prowadzenie typu L z drzwiami przejściowymi 34 Prowadzenie typu Z 35 Prowadzenie typu L 36 Prowadzenie typu L z drzwiami przejściowymi 37 Prowadzenie typu Z, montaż przed ościeżem 38 Mocowania boczne 39 Mocowania boczne i mocowanie do nadproża z zastosowaniem ThermoFrame 40 Mocowania boczne, montaż przed ościeżem 41 Mocowanie do nadproża z zastosowaniem przesłony 42 Zakończenie przypodłogowe 43 Drzwi boczne z ościeżnicą kątową z profili aluminiowych, wymiary znormowane Drzwi boczne z ościeżnicą blokową z profili aluminiowych, wymiary znormowane Drzwi boczne z ościeżnicą blokową z profili aluminiowych, wymiary specjalne skrzydłowe drzwi boczne z ościeżnicą blokową z profili aluminiowych 50 Drzwi boczne z drewna, wymiary znormowane / wymiary specjalne 51 Okleina Duragrain w sprzedaży od jesieni 2013 roku. Niniejszy podręcznik zawiera opisy wyposażenia płyty bramy i prowadzeń wraz z przykładami montażowymi. Przed zainstalowaniem bramy segmentowej należy wykończyć otwór wjazdowy i posadzkę w garażu. Powielanie (także częściowe) wyłącznie za naszą zgodą. Chronione prawem autorskim. Wszystkie wymiary w mm Zmiany konstrukcyjne zastrzeżone. 2 Dane montażowe: Garażowe bramy segmentowe /

3 Typ bramy Płyta bramy rama segmentowa LTE 40 nieocieplane segmenty stalowe Przetłoczenia S Woodgrain Nieocieplane segmenty, powierzchnia tłoczona w strukturze Woodgrain Przetłoczenia M Woodgrain Segmenty równej wysokości, przetłaczane poziomo, wykonane z cynkowanej ogniowo blachy stalowej Powierzchnia powlekana poliestrową farbą gruntującą Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe Kasetony S Woodgrain Nieocieplane segmenty, powierzchnia tłoczona w strukturze Woodgrain Segmenty równej wysokości, z kasetonów wykonanych z ocynkowanej ogniowo blachy stalowej Powierzchnia powlekana poliestrową farbą gruntującą Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe rama segmentowa EPU 40 ocieplane segmenty stalowe Przetłoczenia M Woodgrain Ocieplane segmenty bramy 42 / 20 mm, wypełniane pianką poliuretanową, z zewnątrz przetłaczane w strukturze Woodgrain, wewnątrz Stucco Segmenty równej wysokości, przetłaczane poziomo, wykonane z cynkowanej ogniowo blachy stalowej Powierzchnia powlekana poliestrową farbą gruntującą Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe Kasetony S Woodgrain Ocieplane segmenty bramy 42 / 20 mm, wypełniane pianką poliuretanową, z zewnątrz przetłaczane w strukturze Woodgrain, wewnątrz Stucco Segmenty równej wysokości, z kasetonów wykonanych z ocynkowanej ogniowo blachy stalowej Powierzchnia powlekana poliestrową farbą gruntującą Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe rama segmentowa LPU 40 ocieplane segmenty stalowe Przetłoczenia S Woodgrain Przetłoczenia M Woodgrain, New Silkgrain, Micrograin, okleina Decograin lub Duragrain Przetłoczenia L Woodgrain, New Silkgrain, Micrograin, okleina Decograin lub Duragrain Kasetony S Woodgrain, okleina Decograin lub Duragrain Montaż przed ościeżem Przetłoczenia S Woodgrain Przetłoczenia M Woodgrain, New Silkgrain lub Micrograin Przetłoczenia L Woodgrain, New Silkgrain lub Micrograin Montaż przed ościeżem Kasetony S Woodgrain Ocieplane segmenty bramy, wypełniane pianką poliuretanową, z zewnątrz przetłaczane w strukturze Woodgrain, New Silkgrain, Micrograin lub Decograin, wewnątrz Stucco Segmenty równej wysokości, przetłaczane poziomo lub bez przetłoczeń, wykonane z ocynkowanej ogniowo blachy stalowej Powierzchnia powlekana poliestrową farbą gruntującą (płyta w strukturze Decograin od zewnętrz pokryta okleiną foliową z tworzywa sztucznego) Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe Ocieplane segmenty bramy, wypełniane pianką poliuretanową, z zewnątrz przetłaczane w strukturze Woodgrain, Decograin lub Duragrain, wewnątrz Stucco Segmenty równej wysokości, z kasetonów wykonanych z ocynkowanej ogniowo blachy stalowej Powierzchnia powlekana poliestrową farbą gruntującą (płyta w strukturze Decograin od zewnętrz pokryta okleiną foliową z tworzywa sztucznego) Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe Ocieplane segmenty bramy, wypełniane pianką poliuretanową, z zewnątrz przetłaczane w strukturze Woodgrain, New Silkgrain lub Micrograin, wewnątrz Stucco Segmenty równej wysokości, przetłaczane poziomo lub bez przetłoczeń, wykonane z ocynkowanej ogniowo blachy stalowej Powierzchnia powlekana poliestrową farbą gruntującą Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe Ocieplane segmenty bramy, wypełniane pianką poliuretanową, z zewnątrz przetłaczane w strukturze Woodgrain, wewnątrz Stucco Segmenty równej wysokości, z kasetonów wykonanych z ocynkowanej ogniowo blachy stalowej Powierzchnia powlekana poliestrową farbą gruntującą Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe rama segmentowa LPU 40 z drzwiami przejściowymi ocieplane segmenty stalowe Przetłoczenia S Woodgrain Ocieplane segmenty bramy, wypełniane pianką poliuretanową, z zewnątrz przetłaczane Przetłoczenia M Woodgrain, w strukturze Woodgrain, New Silkgrain, Decograin lub Duragrain, wewnątrz Stucco New Silkgrain, okleina Decograin Segmenty równej wysokości, przetłaczane poziomo lub bez przetłoczeń, lub Duragrain wykonane z ocynkowanej ogniowo blachy stalowej Przetłoczenia L Woodgrain, Powierzchnia powlekana poliestrową farbą gruntującą New Silkgrain lub okleina Duragrain (płyta w strukturze Decograin od zewnętrz pokryta okleiną foliową z tworzywa sztucznego) Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe ez kompletu uchwytów do bramy, bez ryglowania wewnętrznego, bez nieocieplanej maskownicy stalowej, bez elementów design, górny segment bramy z uszczelką nadproża Zalecamy montaż napędu do bram garażowych SupraMatic P. Więcej szczegółów podajemy w prospektach. Dane montażowe: Garażowe bramy segmentowe /

4 Typ bramy Płyta bramy Kasetony S Woodgrain, okleina Decograin lub Duragrain Ocieplane segmenty bramy, wypełniane pianką poliuretanową, z zewnątrz przetłaczane w strukturze Woodgrain, Decograin lub Duragrain, wewnątrz Stucco Segmenty równej wysokości, z kasetonów wykonanych z ocynkowanej ogniowo blachy stalowej Powierzchnia powlekana poliestrową farbą gruntującą Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe ez kompletu uchwytów do bramy, bez ryglowania wewnętrznego, bez nieocieplanej maskownicy stalowej, górny segment bramy z uszczelką nadproża Zalecamy montaż napędu do bram garażowych SupraMatic P. rama segmentowa LTH 40 Przetłoczenia S świerk skandynawski / Segmenty bramy z litego drewna z przetłoczeniami S, M, L lub V świerk kanadyjski Segmenty bramy równej wysokości Przetłoczenia M świerk skandynawski / Powierzchnia impregnowana w kolorze pinii zabezpiecza przed sinizną i szkodnikami świerk kanadyjski Wykonanie przeszklenia w dwóch dolnych segmentach bramy niemożliwe Przetłoczenia L świerk skandynawski / świerk kanadyjski Kasetony V świerk skandynawski / świerk kanadyjski rama segmentowa LTH 40 z wzorami Świerk skandynawski / świerk kanadyjski Segmenty bramy z litego drewna z wzorami Segmenty bramy równej wysokości Powierzchnia impregnowana w kolorze pinii zabezpiecza przed sinizną i szkodnikami Wzór 403 i 404 na życzenie z wypełnieniem z kamienia naturalnego Więcej szczegółów podajemy w prospektach. Typ drzwi Płyta drzwiowa Drzwi boczne z ościeżnicą kątową z profili aluminiowych Wymiary znormowane Wygląd jak LTE 40 / EPU 40 / LPU 40, rama płyty drzwiowej ze ściskanych profili aluminiowych, głębokość montażowa 60 mm Wypełnienie drzwi ze stalowych segmentów ocieplanych pianką poliuretanową, z zewnątrz w strukturze Woodgrain, New Silkgrain, Decograin lub Duragrain, wewnątrz Stucco Powierzchnia powlekana poliestrową farbą gruntującą (płyta w strukturze Decograin od zewnętrz pokryta okleiną foliową z tworzywa sztucznego) Zlicowany układ segmentów, przetłoczeń lub kasetonów możliwy tylko w bramach i drzwiach równej wysokości Drzwi boczne z ościeżnicą blokową z profili aluminiowych Wymiary znormowane / wymiary specjalne Wygląd jak LTE 40 / EPU 40 / LPU 40, rama płyty drzwiowej i ościeżnica ze ściskanych profili aluminiowych (bez przegrody termicznej), głębokość montażowa 60 mm, 3-stronna podwójna uszczelka dociskowa Otwory w ościeżnicy pod kołki rozporowe są standardowo wywiercone fabrycznie zgodnie z instrukcją montażu (patrz na odwrocie formularza zamówienia) Wypełnienie drzwi ze stalowych segmentów ocieplanych pianką poliuretanową, z zewnątrz w strukturze Woodgrain, New Silkgrain, Decograin lub Duragrain, wewnątrz Stucco Powierzchnia powlekana poliestrową farbą gruntującą (płyta w strukturze Decograin od zewnętrz pokryta okleiną foliową z tworzywa sztucznego) Zlicowany układ segmentów, przetłoczeń lub kasetonów możliwy tylko w bramach i drzwiach równej wysokości Drzwi boczne z drewna Wymiary znormowane / wymiary specjalne Wygląd jak LTH 40 Płyta drzwiowa i ościeżnica z litego świerku skandynawskiego lub kanadyjskiego, głębokość montażowa płyty drzwiowej 42 mm, 3-stronna uszczelka dociskowa Podwójna uszczelka w obszarze progu Powierzchnia impregnowana w kolorze pinii zabezpiecza przed sinizną i szkodnikami Więcej szczegółów podajemy w prospektach. 4 Dane montażowe: Garażowe bramy segmentowe /

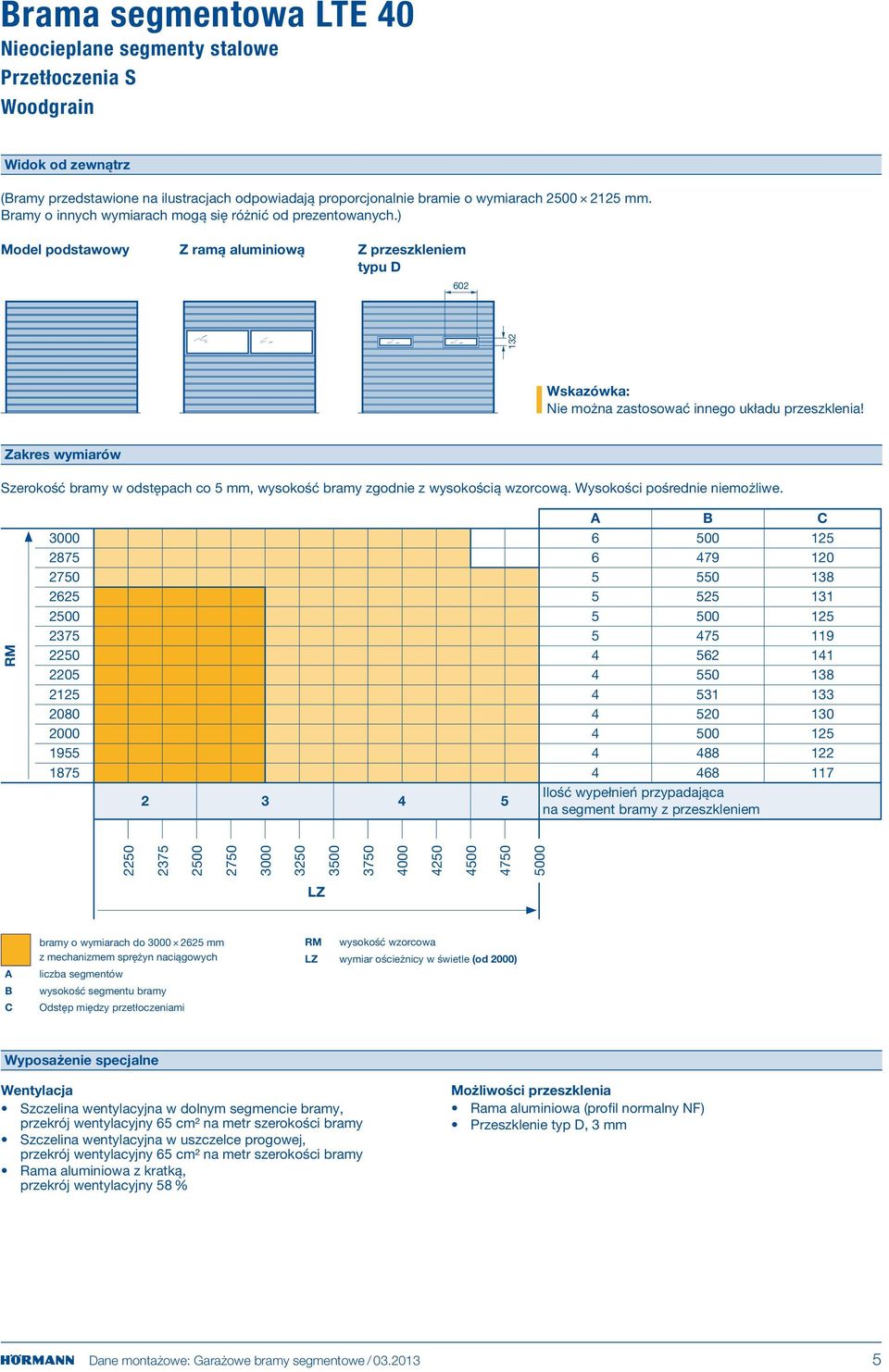

5 rama segmentowa LTE 40 Nieocieplane segmenty stalowe Przetłoczenia S Woodgrain (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Z ramą aluminiową Z przeszkleniem typu D Nie można zastosować innego układu przeszklenia! Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Wysokości pośrednie niemożliwe. C Ilość wypełnień przypadająca na segment bramy z przeszkleniem C bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy Odstęp między przetłoczeniami wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w dolnym segmencie bramy, przekrój wentylacyjny 65 cm² na metr szerokości bramy Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF) Przeszklenie typ D, 3 mm Dane montażowe: Garażowe bramy segmentowe /

6 rama segmentowa LTE 40 Nieocieplane segmenty stalowe Przetłoczenia M Woodgrain (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Z ramą aluminiową Z przeszkleniem typu D Nie można zastosować innego układu przeszklenia! Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Wysokości pośrednie niemożliwe. C Ilość wypełnień przypadająca na segment bramy z przeszkleniem C bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy Odstęp między przetłoczeniami wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w dolnym segmencie bramy, przekrój wentylacyjny 65 cm² na metr szerokości bramy Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF) Przeszklenie typ D, 3 mm 6 Dane montażowe: Garażowe bramy segmentowe /

7 rama segmentowa LTE 40 Nieocieplane segmenty stalowe Kasetony S Woodgrain (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Wzór S0 Wzór S1 z szczebliną ozdobną (romb) Wzór S2 z szczebliną ozdobną (krzyż) Wzór S10 Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy tylko wzorcowa zgodnie z wykresem. Wysokości pośrednie niemożliwe Ilość kasetonów przypadająca na segment bramy bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w dolnym segmencie bramy, przekrój wentylacyjny 65 cm² na metr szerokości bramy Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Możliwości przeszklenia - okna kasetonowe Szyby przezroczyste lub w strukturze kryształkowej, 3 mm Wzór S0, S1, S2 Wzór S10, S20 (patrz strona 17) Dane montażowe: Garażowe bramy segmentowe /

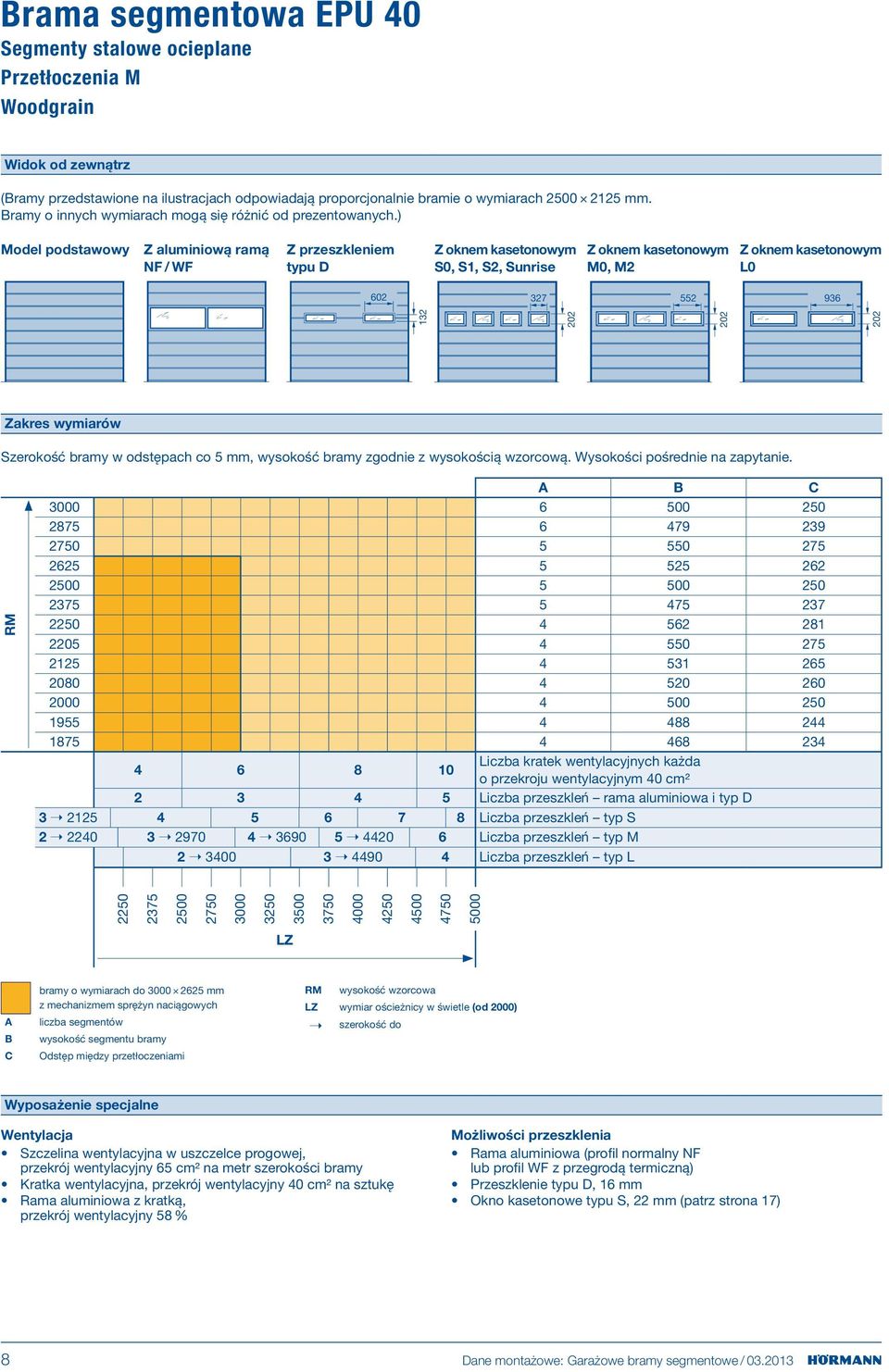

8 rama segmentowa EPU 40 Segmenty stalowe ocieplane Przetłoczenia M Woodgrain (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Z aluminiową ramą NF / WF Z przeszkleniem typu D Z oknem kasetonowym S0, S1, S2, Sunrise Z oknem kasetonowym M0, M2 Z oknem kasetonowym L Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Wysokości pośrednie na zapytanie. C Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² Liczba przeszkleń rama aluminiowa i typ D Liczba przeszkleń typ S Liczba przeszkleń typ M Liczba przeszkleń typ L C bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy Odstęp między przetłoczeniami wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typu D, 16 mm Okno kasetonowe typu S, 22 mm (patrz strona 17) 8 Dane montażowe: Garażowe bramy segmentowe /

9 rama segmentowa EPU 40 Segmenty stalowe ocieplane Kasetony S Woodgrain (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Wzór S0 Wzór S1 z szczebliną ozdobną (romb) Wzór S2 z szczebliną ozdobną (krzyż) Wzór S10 Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Wysokości pośrednie niemożliwe Ilość kasetonów przypadająca na segment bramy bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Możliwości przeszklenia - okna kasetonowe Podwójne szyby przezroczyste lub w strukturze kryształkowej, 16 mm Wzór S0, S1, S2 Wzór S10, S20, S30, S40, S50, S60 (patrz strona 17) Dane montażowe: Garażowe bramy segmentowe /

10 rama segmentowa LPU 40 Segmenty stalowe ocieplane Przetłoczenia S Woodgrain (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Z aluminiową ramą NF / WF Z przeszkleniem typu D Zakres wymiarów Szerokość bramy w odstępach co 5 mm do = 5500 mm, wysokość bramy zgodnie z wysokością wzorcową. Możliwe są wysokości pośrednie. C Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² Ilość wypełnień przypadająca na segment bramy z przeszkleniem C bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy Odstęp między przetłoczeniami wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typu D, 16 mm 10 Dane montażowe: Garażowe bramy segmentowe /

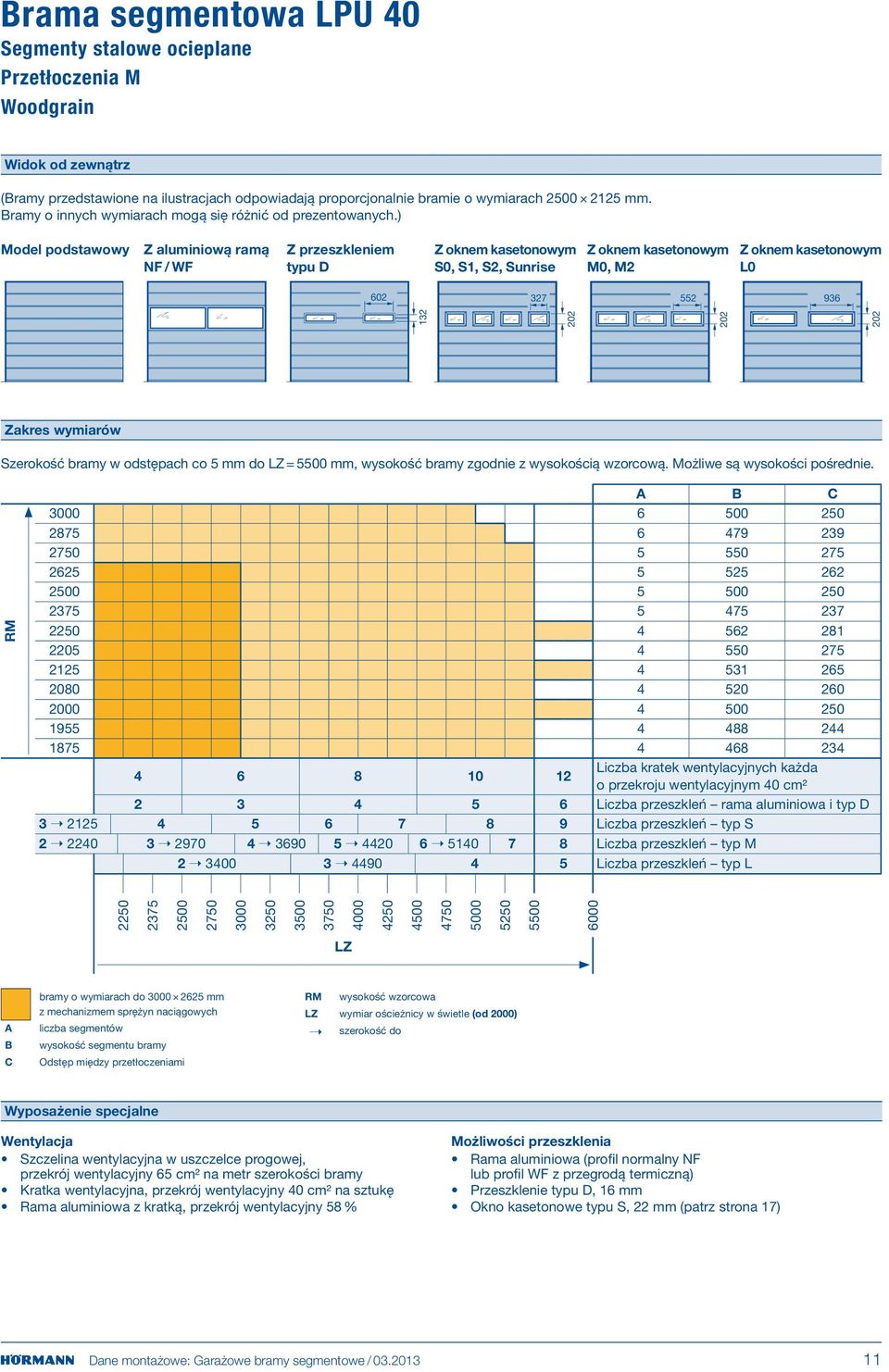

11 rama segmentowa LPU 40 Segmenty stalowe ocieplane Przetłoczenia M Woodgrain (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Z aluminiową ramą NF / WF Z przeszkleniem typu D Z oknem kasetonowym S0, S1, S2, Sunrise Z oknem kasetonowym M0, M2 Z oknem kasetonowym L Zakres wymiarów Szerokość bramy w odstępach co 5 mm do = 5500 mm, wysokość bramy zgodnie z wysokością wzorcową. Możliwe są wysokości pośrednie. C Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² Liczba przeszkleń rama aluminiowa i typ D Liczba przeszkleń typ S Liczba przeszkleń typ M Liczba przeszkleń typ L C bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy Odstęp między przetłoczeniami wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typu D, 16 mm Okno kasetonowe typu S, 22 mm (patrz strona 17) Dane montażowe: Garażowe bramy segmentowe /

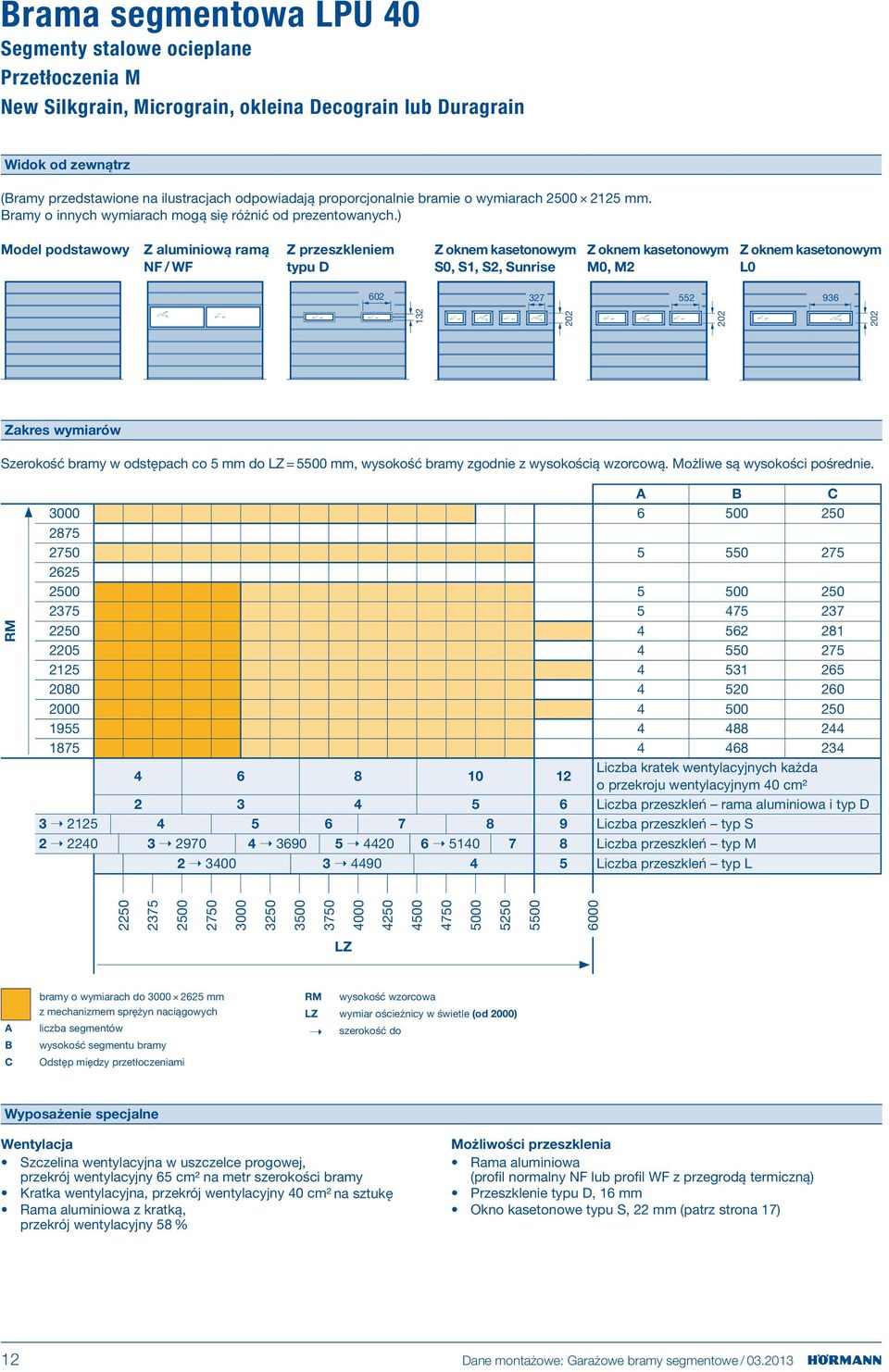

12 rama segmentowa LPU 40 Segmenty stalowe ocieplane Przetłoczenia M New Silkgrain, Micrograin, okleina Decograin lub Duragrain (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Z aluminiową ramą NF / WF Z przeszkleniem typu D Z oknem kasetonowym S0, S1, S2, Sunrise Z oknem kasetonowym M0, M2 Z oknem kasetonowym L Zakres wymiarów Szerokość bramy w odstępach co 5 mm do = 5500 mm, wysokość bramy zgodnie z wysokością wzorcową. Możliwe są wysokości pośrednie. C Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² Liczba przeszkleń rama aluminiowa i typ D Liczba przeszkleń typ S Liczba przeszkleń typ M Liczba przeszkleń typ L C bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy Odstęp między przetłoczeniami wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typu D, 16 mm Okno kasetonowe typu S, 22 mm (patrz strona 17) 12 Dane montażowe: Garażowe bramy segmentowe /

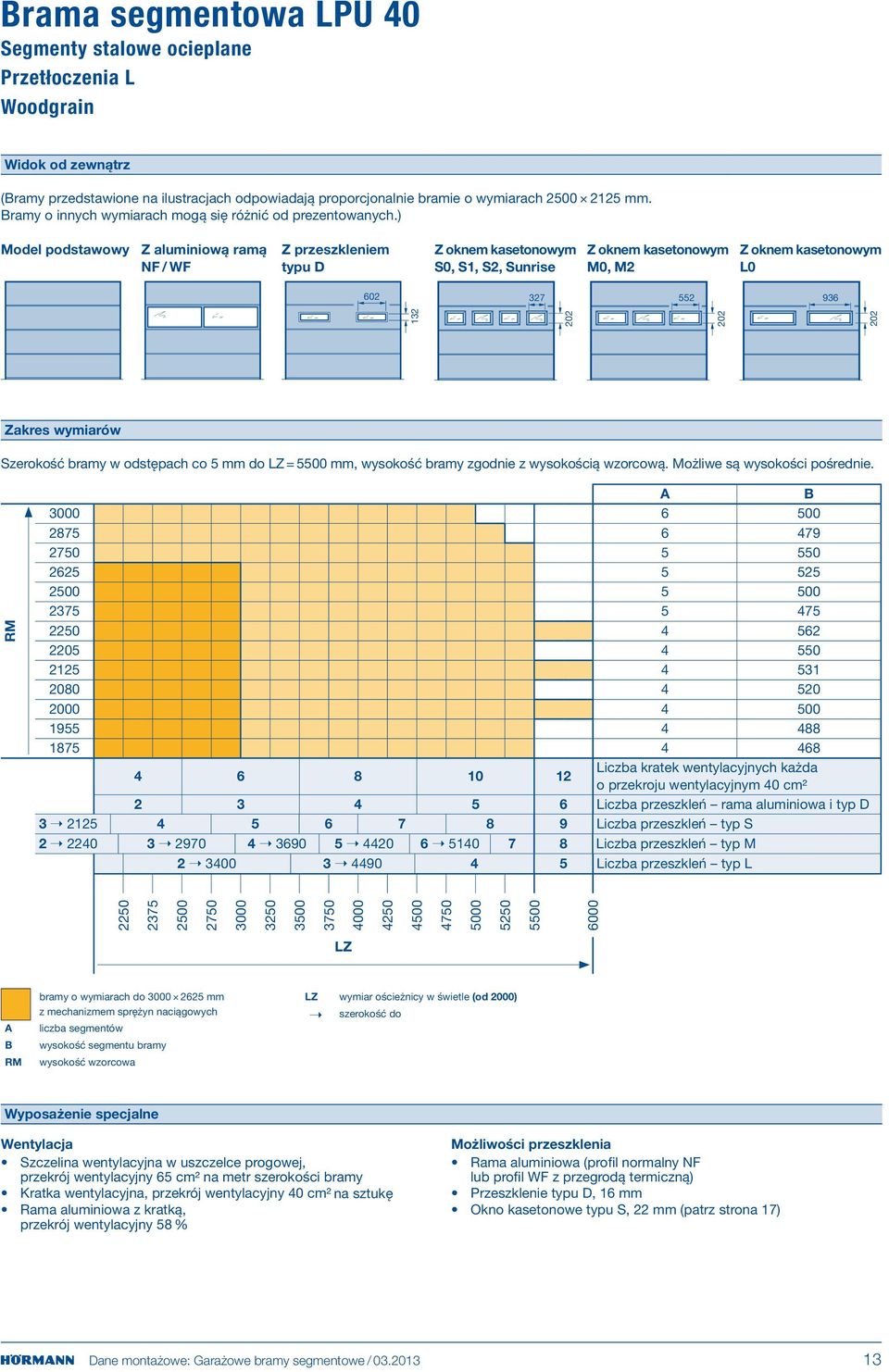

13 rama segmentowa LPU 40 Segmenty stalowe ocieplane Przetłoczenia L Woodgrain (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Z aluminiową ramą NF / WF Z przeszkleniem typu D Z oknem kasetonowym S0, S1, S2, Sunrise Z oknem kasetonowym M0, M2 Z oknem kasetonowym L Zakres wymiarów Szerokość bramy w odstępach co 5 mm do = 5500 mm, wysokość bramy zgodnie z wysokością wzorcową. Możliwe są wysokości pośrednie Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² Liczba przeszkleń rama aluminiowa i typ D Liczba przeszkleń typ S Liczba przeszkleń typ M Liczba przeszkleń typ L bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typu D, 16 mm Okno kasetonowe typu S, 22 mm (patrz strona 17) Dane montażowe: Garażowe bramy segmentowe /

14 rama segmentowa LPU 40 Segmenty stalowe ocieplane Przetłoczenia L New Silkgrain, Micrograin lub okleina Duragrain (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Z aluminiową ramą NF / WF Z przeszkleniem typu D Z oknem kasetonowym S0, S1, S2, Sunrise Z oknem kasetonowym M0, M2 Z oknem kasetonowym L Zakres wymiarów Szerokość bramy w odstępach co 5 mm do = 5500 mm, wysokość bramy zgodnie z wysokością wzorcową. Możliwe są wysokości pośrednie Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² Liczba przeszkleń rama aluminiowa i typ D Liczba przeszkleń typ S Liczba przeszkleń typ M Liczba przeszkleń typ L bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typu D, 16 mm Okno kasetonowe typu S, 22 mm (patrz strona 17) 14 Dane montażowe: Garażowe bramy segmentowe /

15 rama segmentowa LPU 40 Segmenty stalowe ocieplane Kasetony S Woodgrain (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Wzór S0 Wzór S1 z szczebliną ozdobną (romb) Wzór S2 z szczebliną ozdobną (krzyż) Wzór S10 Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Wysokości pośrednie niemożliwe Ilość kasetonów przypadająca na segment bramy bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Możliwości przeszklenia - okna kasetonowe Podwójne szyby przezroczyste lub w strukturze kryształkowej, 16 mm Wzór S0, S1, S2 Wzór S10, S20, S30, S40, S50, S60 (patrz strona 17) Dane montażowe: Garażowe bramy segmentowe /

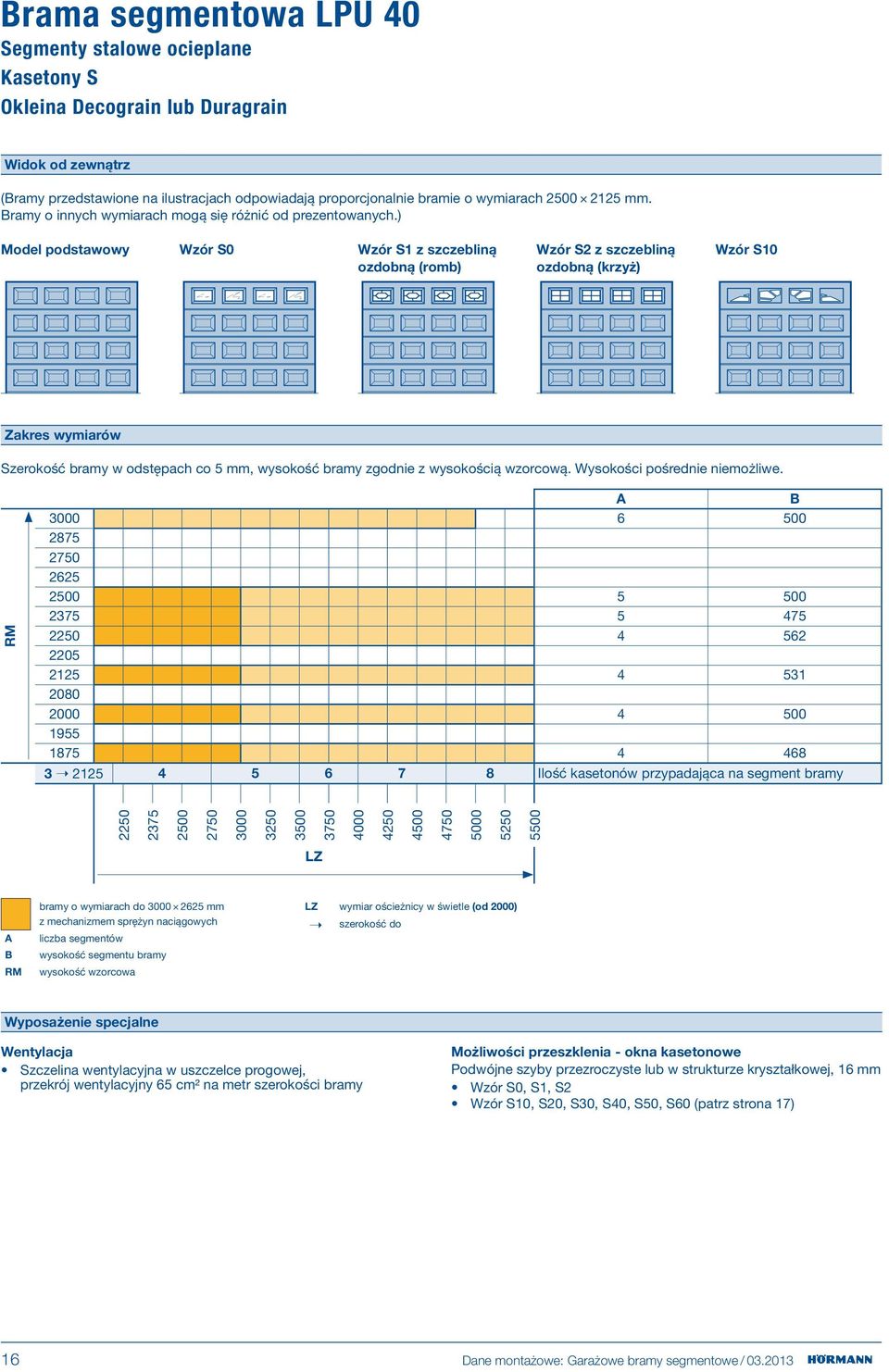

16 rama segmentowa LPU 40 Segmenty stalowe ocieplane Kasetony S Okleina Decograin lub Duragrain (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Wzór S0 Wzór S1 z szczebliną ozdobną (romb) Wzór S2 z szczebliną ozdobną (krzyż) Wzór S10 Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Wysokości pośrednie niemożliwe Ilość kasetonów przypadająca na segment bramy bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Możliwości przeszklenia - okna kasetonowe Podwójne szyby przezroczyste lub w strukturze kryształkowej, 16 mm Wzór S0, S1, S2 Wzór S10, S20, S30, S40, S50, S60 (patrz strona 17) 16 Dane montażowe: Garażowe bramy segmentowe /

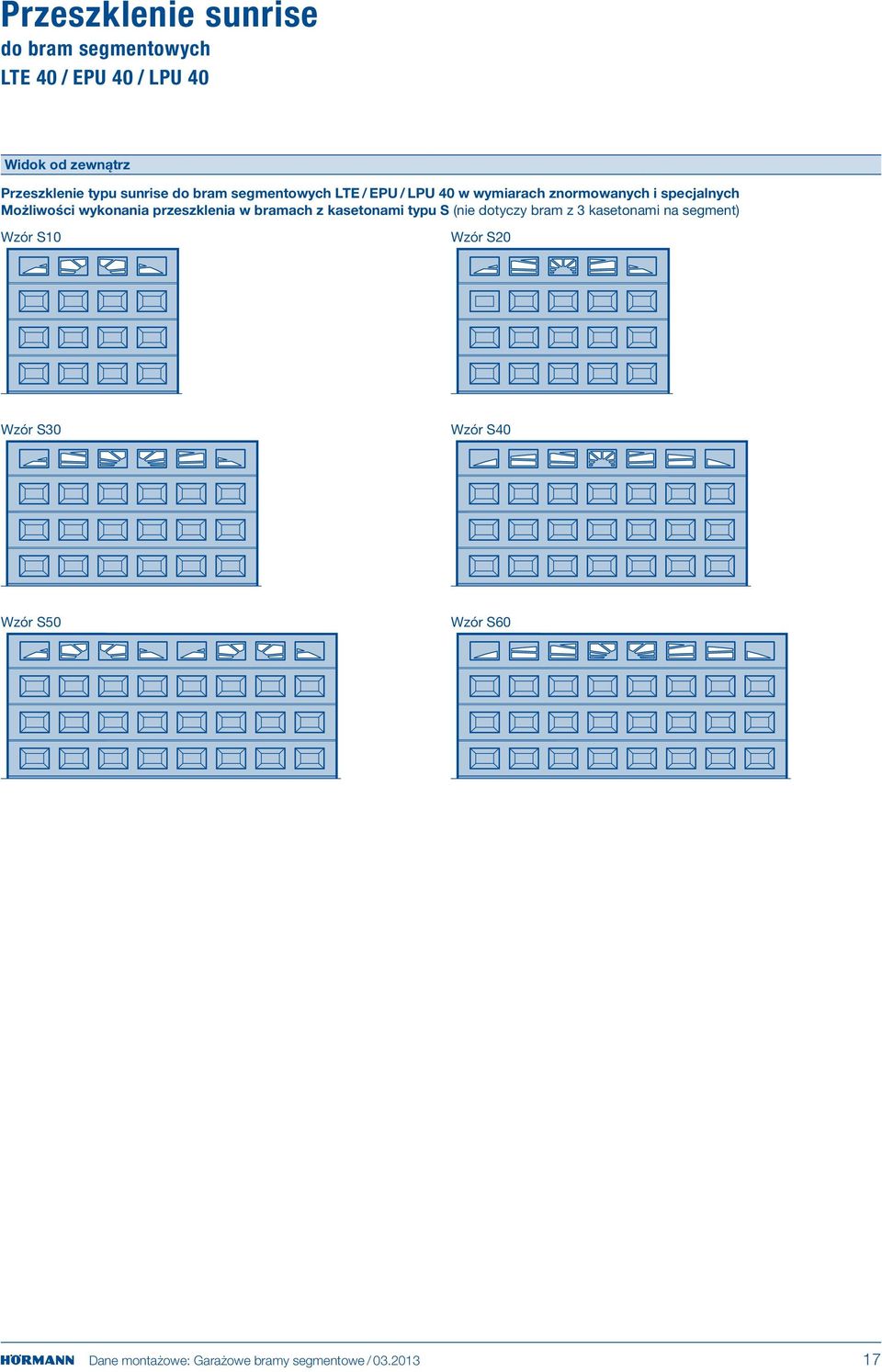

17 Przeszklenie sunrise do bram segmentowych LTE 40 / EPU 40 / LPU 40 Przeszklenie typu sunrise do bram segmentowych LTE / EPU / LPU 40 w wymiarach znormowanych i specjalnych Możliwości wykonania przeszklenia w bramach z kasetonami typu S (nie dotyczy bram z 3 kasetonami na segment) Wzór S10 Wzór S20 Wzór S30 Wzór S40 Wzór S50 Wzór S60 Dane montażowe: Garażowe bramy segmentowe /

18 Element design do bram segmentowych 1) i drzwi bocznych LPU 40, przetłoczenia L New Silkgrain Widok bramy Układy wzorów (przedstawiony widok zewnętrzny bramy odpowiada bramie o wymiarach mm) Wzór 450 z listwą cokołową ze stali nierdzewnej, z otworami w kształcie kwadratów (w bramach o szerokości powyżej 3000 mm listwa jest 2-częściowa) Wzór 451, rama ze stali nierdzewnej opcjonalnie z listwą cokołową ze stali nierdzewnej jak we wzorze 450 3) Wzór 461, rama ze stali nierdzewnej i podwójną szybą z tworzywa sztucznego 2) opcjonalnie z listwą cokołową ze stali nierdzewnej jak we wzorze 450 3) Wzór 452, wypełniana rama ze stali nierdzewnej opcjonalnie z listwą cokołową ze stali nierdzewnej jak we wzorze 450 3) Wzór 462, wypełniana rama ze stali nierdzewnej i podwójną szybą z tworzywa sztucznego 2) opcjonalnie z listwą cokołową ze stali nierdzewnej jak we wzorze 450 3) Wzór 454, duże kwadraty ze stali nierdzewnej opcjonalnie z listwą cokołową ze stali nierdzewnej jak we wzorze 450 Wzór 456, małe kwadraty ze stali nierdzewnej opcjonalnie z listwą cokołową ze stali nierdzewnej jak we wzorze 450 3), w przypadku zastosowania listwy cokołowej dolny segment tylko z 2 kwadratami Wzór 457, rama ze stali nierdzewnej w kształcie łuku Wzór 458, łuk perforowany ze stali nierdzewnej Wzór 459, kręgi ze stali nierdzewnej Wzór 469, kręgi ze stali nierdzewnej i podwójna szyba z tworzywa sztucznego 2) Widok drzwi bocznych Układy wzorów (przedstawiony widok zewnętrzny drzwi odpowiada drzwiom o wymiarach mm, drzwi o innych wymiarach mogą się różnić od prezentowanych) Wzór 450 Wzór 451, 461 2) Wzór 452, 462 2) Wzór 454 Wzór 456 Wzór 457 Wzór 458 Wzór 459, 469 2) Wzór 451, 452, 454, 456, 459, 461, 462 i 469 opcjonalnie z listwą cokołową ze stali nierdzewnej jak we wzorze 450 (dotyczy tylko drzwi o wysokości 2125 i 2250 mm) 1) z wyjątkiem bram z wbudowanymi drzwiami przejściowymi 2) przeszklenia z podwójną szybą z tworzywa sztucznego przezroczystą (DS) lub w strukturze kryształkowej (DK), 41 mm, wymiary w świetle mm 3) dotyczy tylko wysokości 2125 i 2250 mm 18 Dane montażowe: Garażowe bramy segmentowe /

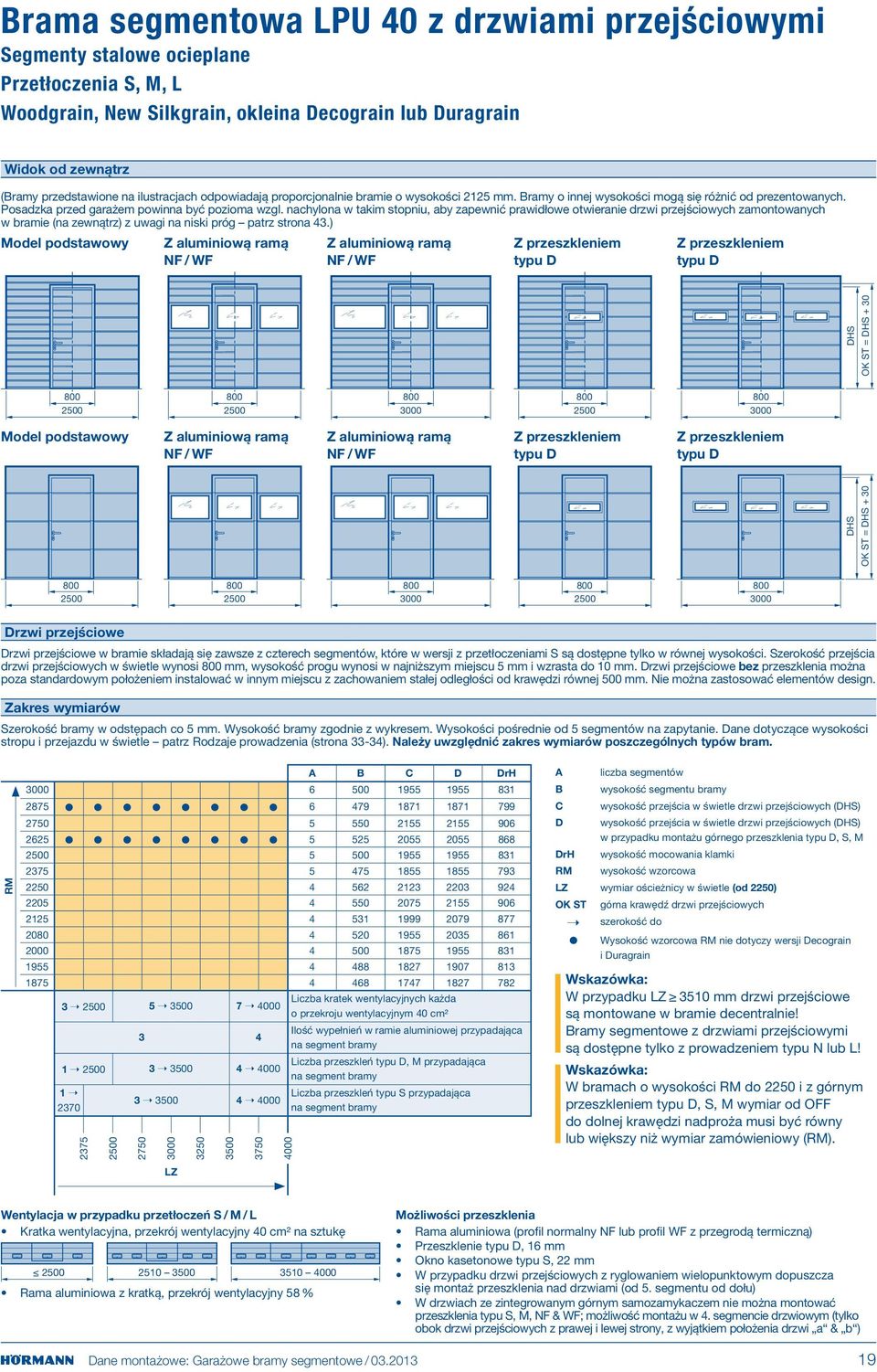

19 rama segmentowa LPU 40 z drzwiami przejściowymi Segmenty stalowe ocieplane Przetłoczenia S, M, L Woodgrain, New Silkgrain, okleina Decograin lub Duragrain (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wysokości 2125 mm. ramy o innej wysokości mogą się różnić od prezentowanych. Posadzka przed garażem powinna być pozioma wzgl. nachylona w takim stopniu, aby zapewnić prawidłowe otwieranie drzwi przejściowych zamontowanych w bramie (na zewnątrz) z uwagi na niski próg patrz strona 43.) Model podstawowy Z aluminiową ramą NF / WF Z aluminiową ramą NF / WF Z przeszkleniem typu D Z przeszkleniem typu D DHS OK ST = DHS Model podstawowy Z aluminiową ramą NF / WF Z aluminiową ramą NF / WF Z przeszkleniem typu D Z przeszkleniem typu D DHS OK ST = DHS Drzwi przejściowe Drzwi przejściowe w bramie składają się zawsze z czterech segmentów, które w wersji z przetłoczeniami S są dostępne tylko w równej wysokości. Szerokość przejścia drzwi przejściowych w świetle wynosi 800 mm, wysokość progu wynosi w najniższym miejscu 5 mm i wzrasta do 10 mm. Drzwi przejściowe bez przeszklenia można poza standardowym położeniem instalować w innym miejscu z zachowaniem stałej odległości od krawędzi równej 500 mm. Nie można zastosować elementów design. Zakres wymiarów Szerokość bramy w odstępach co 5 mm. Wysokość bramy zgodnie z wykresem. Wysokości pośrednie od 5 segmentów na zapytanie. Dane dotyczące wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (strona 33-34). Należy uwzględnić zakres wymiarów poszczególnych typów bram. C D DrH Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² 3 4 Ilość wypełnień w ramie aluminiowej przypadająca na segment bramy Liczba przeszkleń typu D, M przypadająca na segment bramy Liczba przeszkleń typu S przypadająca na segment bramy liczba segmentów wysokość segmentu bramy C wysokość przejścia w świetle drzwi przejściowych (DHS) D wysokość przejścia w świetle drzwi przejściowych (DHS) w przypadku montażu górnego przeszklenia typu D, S, M DrH wysokość mocowania klamki wysokość wzorcowa wymiar ościeżnicy w świetle (od 2250) OK ST górna krawędź drzwi przejściowych szerokość do Wysokość wzorcowa nie dotyczy wersji Decograin i Duragrain W przypadku 3510 mm drzwi przejściowe są montowane w bramie decentralnie! ramy segmentowe z drzwiami przejściowymi są dostępne tylko z prowadzeniem typu N lub L! W bramach o wysokości do 2250 i z górnym przeszkleniem typu D, S, M wymiar od OFF do dolnej krawędzi nadproża musi być równy lub większy niż wymiar zamówieniowy (). Wentylacja w przypadku przetłoczeń S / M / L Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typu D, 16 mm Okno kasetonowe typu S, 22 mm W przypadku drzwi przejściowych z ryglowaniem wielopunktowym dopuszcza się montaż przeszklenia nad drzwiami (od 5. segmentu od dołu) W drzwiach ze zintegrowanym górnym samozamykaczem nie można montować przeszklenia typu S, M, NF & WF; możliwość montażu w 4. segmencie drzwiowym (tylko obok drzwi przejściowych z prawej i lewej strony, z wyjątkiem położenia drzwi a & b ) Dane montażowe: Garażowe bramy segmentowe /

20 rama segmentowa LPU 40 z drzwiami przejściowymi Segmenty stalowe ocieplane Przetłoczenia S, M, L Woodgrain, New Silkgrain, okleina Decograin lub Duragrain Taki sam widok od zewnątrz w przypadku bram z przeszkleniem LD = 800 LD = Przeszklenie typu D 602 Przeszklenie typu D 132 Przeszklenie typu S 327 Przeszklenie typu S 202 Przeszklenie typu M 552 Przeszklenie typu M 202 Rama aluminiowa NF / WF Rama aluminiowa NF / WF ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wysokości 2125 mm i układowi Dane montażowe: Garażowe bramy segmentowe /

21 rama segmentowa LPU 40 z drzwiami przejściowymi Segmenty stalowe ocieplane Kasetony S Woodgrain, okleina Decograin lub Duragrain (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych. Posadzka przed garażem powinna być pozioma wzgl. nachylona w takim stopniu, aby zapewnić prawidłowe otwieranie drzwi przejściowych zamontowanych w bramie (na zewnątrz) z uwagi na niski próg patrz strona 43.) Model podstawowy Wzór S0 Wzór S1 z szczebliną ozdobną (romb) Wzór S2 z szczebliną ozdobną (krzyż) DHS OK ST = DHS Drzwi przejściowe Drzwi przejściowe w bramie składają się zawsze z czterech segmentów. Szerokość przejścia drzwi przejściowych w świetle wynosi 735 mm, wysokość progu wynosi w najniższym miejscu 5 mm i wzrasta do 10 mm. Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy tylko wzorcowa zgodnie z wykresem. Wysokości pośrednie niemożliwe. Dane dotyczące wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (strona 33-34). C DrH Ilość kasetonów wzgl. przeszkleń kasetonowych przypadająca na segment bramy liczba segmentów wysokość segmentu bramy C wysokość przejścia w świetle drzwi przejściowych (DHS) DrH wysokość mocowania klamki wysokość wzorcowa wymiar ościeżnicy w świetle (od 2250) OK ST górna krawędź drzwi przejściowych szerokość do Wysokość wzorcowa nie dotyczy wersji Decograin i Duragrain W przypadku bram z 4 kasetonami drzwi przejściowe są montowane decentralnie! ramy segmentowe z drzwiami przejściowymi są dostępne tylko z prowadzeniem typu N lub L! W bramach o wysokości do 2250 wymiar od OFF do dolnej krawędzi nadproża musi być równy lub większy niż wymiar zamówieniowy (). Wyposażenie specjalne Możliwości przeszklenia - okna kasetonowe Podwójne szyby przezroczyste lub w strukturze kryształkowej, 16 mm Wzór S0 Wzór S1 Wzór S2 Wzór S10, S20 (patrz strona 17) W przypadku drzwi przejściowych z ryglowaniem wielopunktowym dopuszcza się montaż przeszklenia nad drzwiami (od 5. segmentu od dołu) W drzwiach ze zintegrowanym górnym samozamykaczem nie można montować przeszklenia typu S, M, NF & WF; możliwość montażu w 4. segmencie drzwiowym (tylko obok drzwi przejściowych z prawej i lewej strony) Dane montażowe: Garażowe bramy segmentowe /

22 rama segmentowa LPU 40 z drzwiami przejściowymi Położenie drzwi przejściowych a b Układ a i b tylko w bramach z przetłoczeniami S, M i L bez przeszklenia. Odległość okna od krawędzi 500 mm. Drzwi przejściowe w bramie otwierane tylko na zewnątrz. a b C C rama segmentowa z przetłoczeniami S, M lub L rama segmentowa z kasetonami S Dane montażowe: Garażowe bramy segmentowe /

23 rama segmentowa LTH 40 Przetłoczenia S, M, L, kasetony V Świerk skandynawski / świerk kanadyjski (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy z przetłoczeniami S Model podstawowy z przetłoczeniami M Model podstawowy z przetłoczeniami L Model podstawowy z kasetonami V Z przeszkleniem V0 Zakres wymiarów Szerokość bramy w odstępach co 10 mm. Wysokości pośrednie możliwe tylko w bramach z kasetonami V (z przetłoczeniami S - na zapytanie). Przetłoczenia S Kasetony V C Ilość kasetonów wzgl. przeszkleń kasetonowych przypadająca na segment bramy rama segmentowa LTH 40 tylko z mechanizmem sprężyn skrętnych C liczba segmentów wysokość segmentu bramy Odstęp między przetłoczeniami wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) Wentylacja Szczelina wentylacyjna w uszczelce progowej (standardowo), przekrój wentylacyjny 65 cm² na metr szerokości bramy Możliwości przeszklenia (tylko w bramach kasetonowych) Okno kasetonowe przezroczyste lub w strukturze kryształkowej, 3 mm Dane montażowe: Garażowe bramy segmentowe /

24 rama segmentowa LTH 40 z wzorami Świerk skandynawski / świerk kanadyjski Wzór 401 Wzór 402 Wzór 403 Wzór 404 Wzór 405 Wzór 401 Wzór 402 Wzór 403 Wzór 404 Wzór 405 ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm (górny rząd) i mm (rząd środkowy i dolny). ramy o innych wymiarach mogą się różnić od prezentowanych. Zakres wymiarów Szerokość bramy w odstępach co 10 mm. Wysokości pośrednie na zapytanie. Inne wzory na życzenie klienta rama segmentowa LTH 40 tylko z mechanizmem sprężyn skrętnych liczba segmentów wysokość segmentu bramy wysokość wzorcowa wymiar ościeżnicy w świetle (od 2250) Wentylacja Szczelina wentylacyjna w uszczelce progowej (standardowo), przekrój wentylacyjny 65 cm² na metr szerokości bramy 24 Dane montażowe: Garażowe bramy segmentowe /

25 rama segmentowa LPU 40 Segmenty stalowe ocieplane, montaż przed ościeżem Przetłoczenia S Woodgrain (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Z aluminiową ramą NF / WF Z przeszkleniem typu D Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Możliwe są wysokości pośrednie. C Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² 2 3 Ilość wypełnień przypadająca na segment bramy z przeszkleniem C bramy o wymiarach do mm z mechanizmem sprężyn naciągowych liczba segmentów wysokość segmentu bramy Odstęp między przetłoczeniami wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typu D, 16 mm Dane montażowe: Garażowe bramy segmentowe /

26 rama segmentowa LPU 40 Segmenty stalowe ocieplane, montaż przed ościeżem Przetłoczenia M Woodgrain, New Silkgrain lub Micrograin (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Z aluminiową ramą NF / WF Z przeszkleniem typu D Z oknem kasetonowym S0, S1, S2, Sunrise Z oknem kasetonowym M0, M2 Z oknem kasetonowym L Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Możliwe są wysokości pośrednie. C Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² 2 3 Liczba przeszkleń rama aluminiowa i typ D Liczba przeszkleń typ S Liczba przeszkleń typ M 2 Liczba przeszkleń typ L C liczba segmentów wysokość segmentu bramy Odstęp między przetłoczeniami wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typu D, 16 mm Okno kasetonowe typu S, 22 mm (patrz strona 17) 26 Dane montażowe: Garażowe bramy segmentowe /

27 rama segmentowa LPU 40 Segmenty stalowe ocieplane, montaż przed ościeżem Przetłoczenia L Woodgrain, New Silkgrain lub Micrograin (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Z aluminiową ramą NF / WF Z przeszkleniem typu D Z oknem kasetonowym S0, S1, S2, Sunrise Z oknem kasetonowym M0, M2 Z oknem kasetonowym L Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Możliwe są wysokości pośrednie Liczba kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm² 2 3 Liczba przeszkleń rama aluminiowa i typ D Liczba przeszkleń typ S Liczba przeszkleń typ M 2 Liczba przeszkleń typ L liczba segmentów wysokość segmentu bramy wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Kratka wentylacyjna, przekrój wentylacyjny 40 cm² na sztukę Rama aluminiowa z kratką, przekrój wentylacyjny 58 % Możliwości przeszklenia Rama aluminiowa (profil normalny NF lub profil WF z przegrodą termiczną) Przeszklenie typu D, 16 mm Okno kasetonowe typu S, 22 mm (patrz strona 17) Dane montażowe: Garażowe bramy segmentowe /

28 rama segmentowa LPU 40 Segmenty stalowe ocieplane, montaż przed ościeżem Kasetony S Woodgrain (ramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wymiarach mm. ramy o innych wymiarach mogą się różnić od prezentowanych.) Model podstawowy Wzór S0 Wzór S1 z szczebliną ozdobną (romb) Wzór S2 z szczebliną ozdobną (krzyż) Wzór S10 Zakres wymiarów Szerokość bramy w odstępach co 5 mm, wysokość bramy zgodnie z wysokością wzorcową. Możliwe są wysokości pośrednie Ilość kasetonów przypadająca na segment bramy liczba segmentów wysokość segmentu bramy wysokość wzorcowa wymiar ościeżnicy w świetle (od 2000) szerokość do Wyposażenie specjalne Wentylacja Szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm² na metr szerokości bramy Możliwości przeszklenia - okna kasetonowe Podwójne szyby przezroczyste lub w strukturze kryształkowej, 16 mm Wzór S0, S1, S2 Wzór S10, S20 (patrz strona 17) 28 Dane montażowe: Garażowe bramy segmentowe /

29 Prowadzenie typu: Z Z: prowadzenie z mechanizmem sprężyn naciągowych wysokość obsługa ręczna min. DE LDH min. DE z napędem min. DE zthermo Frame LDH OFF GIM LDH wysokość przejazdu w świetle wysokość wzorcowa wymiar ościeżnicy w świetle DE wysokość do stropu maks. DE z zestawem okuć do zawieszenia prowadnicy = ET głębokość zabudowy GIM wymiar wewnętrzny garażu Należy bezwzględnie zachować wymaganą przestrzeń na montaż bramy oraz na jej późniejszą eksploatację. ProMatic V W z krótką szyną (K) w bramach o wysokości do ze średnią szyną (M) w bramach o wysokości do z długą szyną (L) w bramach o wysokości do z szyną o długości specjalnej na zapytanie Dane montażowe: Garażowe bramy segmentowe /

30 Prowadzenie typu: N N: prowadzenie normalne wysokość obsługa ręczna min. DE LDH min. DE z napędem min. DE z Thermo Frame LDH OFF LDH DE ET GIM wysokość przejazdu w świetle wysokość wzorcowa wymiar ościeżnicy w świetle wysokość do stropu maks. DE z zestawem okuć do zawieszenia prowadnicy = głębokość zabudowy wymiar wewnętrzny garażu GIM Należy bezwzględnie zachować wymaganą przestrzeń na montaż bramy oraz na jej późniejszą eksploatację. ProMatic, SupraMatic E, P i H V W z krótką szyną (K) w bramach o wysokości do ze średnią szyną (M) w bramach o wysokości do z długą szyną (L) w bramach o wysokości do z szyną o długości specjalnej na zapytanie 30 Dane montażowe: Garażowe bramy segmentowe /

31 Prowadzenie typu: L L: prowadzenie dla niskiego nadproża wysokość obsługa ręczna min. DE LDH min. DE min. DE z Thermo Frame z napędem LDH do = 3000 mm LDH od = 3010 mm OFF GIM LDH wysokość przejazdu w świetle wysokość wzorcowa wymiar ościeżnicy w świetle DE wysokość do stropu maks. DE z zestawem okuć do zawieszenia prowadnicy = ET głębokość zabudowy GIM wymiar wewnętrzny garażu Należy bezwzględnie zachować wymaganą przestrzeń na montaż bramy oraz na jej późniejszą eksploatację. W przypadku DE > należy zastosować dodatkowy profil zamknięty do wzmocnienia konstrukcji zawieszenia w obszarze sprężyn skrętnych. ProMatic, SupraMatic E, P i H V W z krótką szyną (K) w bramach o wysokości do ze średnią szyną (M) w bramach o wysokości do z długą szyną (L) w bramach o wysokości do z szyną o długości specjalnej na zapytanie Dane montażowe: Garażowe bramy segmentowe /
