Bramy garażowe uchylne Opis techniczny

Transkrypt

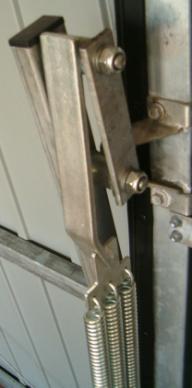

1 Informacje ogólne Brama garażowa uchylna przeznaczona jest do użytku w budynkach prywatnych i pomieszczeniach gospodarczych. Zbudowana jest z ościeżnicy, skrzydła i prowadnic poziomych. Standardowo brama wyposażona jest w zamek z wkładką (trzy klucze) oraz klamkę. Brama otwierana jest ręcznie z możliwością podłączenia urządzenia sterującego. Skrzydło bramy Konstrukcja skrzydła wykonana jest z kształtowników stalowych zamkniętych. Wypełnienie stanowi blacha stalowa, profilowana (trapez T8), ocynowana powlekana farbą poliestrową ( rys. 2). Rys. 1. Brama uchylna z poszyciem. Ościeżnica / prowadnice Rama ościeżnicy wykonana jest z kształtowników stalowych zamkniętych. Do ramy ościeżnicy montowane są prowadnice podsufitowe ocynkowane. Prowadnice profilowane są na kształt uniemożliwiający wysunięcie poruszających się w nich łożyskowanych rolek tocznych. Boczne ościeżnice wyposażono w uszczelki gumowe, do których przylega płaszcz bramy, gdy znajduje się ona w pozycji zamkniętej. Równoważenie ciężaru poszycia W bramach uchylnych zastosowany jest układ ocynkowanych sprężyn, wspomagający podnoszenie i opuszczanie skrzydła bramy. Rys. 2. Poszycie widok w przekroju. Okucia i zamki Na zewnątrz i wewnątrz montowana jest klamka z tworzywa sztucznego. Zamek wyposażony jest w jednostronną wkładkę patentową z trzema kluczami. Wkładka posiada dostęp z zewnątrz. Od wewnątrz zamek otwierany jest za pomocą wbudowanej zasuwki. Zamek jest dwupunktowym zamknięciem z możliwością podłączenia rozblokowania napędu. Zamek ze specjalnym układem ryglującym przygotowany do sprzężenia z automatem. Kolor poszycia W standardzie bramy dostępne w bardzo szerokiej gamie kolorów: brązowy RAL 8017; RAL 8004 (rudy brąz); Pladur 8017 (ciemny brąz); Pladur 8004 (rudy brąz) biały RAL 9010 żółty RAL 1021 czerwony RAL 3005; RAL 3009; RAL 3011; Pladur 3011 (jasna wiśnia) niebieski RAL 5010 zielony RAL 6005; RAL 6029; Pladur 6020 (zielony) popielaty RAL 5008; Pladur 7024 (grafit) czarny RAL 9005; Pladur 9005 (czarny) Srebrny - alucynk Układ poszycia W bramach uchylnych z poszyciem blachą stalową można zastosować zarówno pionowy jak i poziomy układ wypełnienia. Poszycie pionowe Poszycie poziome Uwaga! Pladur to blacha ze struktura groszkowaną; nie jest odpowiednikiem RAL

2 Opcje dodatkowe za dopłatą Furtka serwisowa Furtka wyposażona jest w klamkę obustronną, zamek z patentową wkładką (trzy klucze) oraz uszczelki gumowe. Otwierana jest na zewnątrz. Furtka serwisowa w bramie o wysokości do 2200 [mm] wykonywana jest na całej wysokości skrzydła bramy prawa lub lewa (rys. 4). Furtka serwisowa w bramie o wysokości powyżej 2200 [mm] ma wysokość światła przejścia [mm] prawa lub lewa (rys.3) położenie furtki należy określić na rysunku. Rys. 3. Furtka serwisowa w bramie Rys. 4. Furtka serwisowa w bramie: PRAWA / LEWA Przeszklenia w skrzydle bramy Pierwsza opcja: Przeszklenie okienkami z podwójnej szyby akrylowej w czarnej obudowie z ABS (można je zamontować tylko w bramach uchylnych ocieplonych). Okno prostokątne okno owalne okno okrągłe Rys. 5. Brama uchylna z okienkami Druga opcja: Dowolnie usytuowane przeszklenie ze szyby zespolonej lub poliwęglanu jednokomorowego (dotyczy zarówno bram nieocieplonych jak i ocieplonych). Przeszklenie wykonuje się zawsze na pełnej szerokości skrzydła bramy, wysokość przeszklenia jest dowolna (rys. 6). Rys. 6. Brama uchylna z przeszkleniem

3 Opcje dodatkowe za dopłatą Kratki wentylacyjne I. Kratka wentylacyjna PCV Rys. 7. Brama uchylna z kratkami wentylacyjnymi. II. Otwory wentylacyjne w poszyciu bramy III. Kratka wykonana jest z blachy stalowej ocynkowanej, lakierowanej proszkowo w kolorze poszycia bramy. Ocieplenie Brama ocieplona jest styropianem o grubości 20 [mm]. Od wewnątrz ocieplenie wykończone jest panelem z PCV w kolorze białym. Dodatkowy zamek Skrzydło bramy lub drzwi serwisowych można wyposażyć w dodatkowy zamek (zwykły bądź atestowany) Konstrukcja specjalna Rys. 8. Konstrukcja bramy uchylnej przygotowana pod indywidualne wypełnienie Klienta Istnieje możliwość wykonania konstrukcji bramy przygotowanej pod indywidualne wypełnienie klienta (np. drewno). Należy podać rodzaj wypełnienia oraz jego całkowity ciężar według indywidualnej kalkulacji (rys. 8)

4 Opcje dodatkowe za dopłatą Inny kolor RAL Istnieje możliwość wykonania płaszcza bramy w dowolnym kolorze z palety RAL (210 kolorów) lub palety NCS (2100 kolorów). Rys. 11. Brama uchylna ażurowa Dostępne są również bramy w kolorze złoty dąb i orzech Bramy uchylne - ażurowe Produkt ten jest kierowany przede wszystkim do inwestorów realizujących budowy garaży zbiorczych i podziemnych. Odpowiednią cyrkulację powietrza w garażach podziemnych zapewnia ażurowa forma wypełnienia. Optymalnie dobrana gęstość wypełnienia uniemożliwia dostanie się do zabudowanej przestrzeni osobom niepowołanym. Wypełnienie skrzydła bramy stanowi siatka pleciona, podwójnie karbowana (oczko: 40x40 mm z drutu o grubości 4 mm) rys. 11 i 12 Rys. 12. Brama uchylna ażurowa Napęd elektryczny Każdą bramę uchylną można wyposażyć w napęd elektryczny z załączonym seryjnie urządzeniem odryglowującym, umożliwiającym awaryjne otwarcie bramy w przypadku braku zasilania. Dla bram z urządzeniem sterującym (napędem) minimalna wysokość nadproża N [odległość pomiędzy górną krawędzią ościeżnicy a stropem] musi wynosić co najmniej 60 [mm].

5 Bramy uchylne PARAMETRY MONTAŻOWE / WARUNKI ZABUDOWY Wymiary montażowe / warunki zabudowy Parametry montażowe Przekrój pionowy garażu Rys. 1. Wymiary montażowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu bramy garażowej uchylnej. Oznaczenia: Bo szerokość otworu w świetle muru B szerokość zamówieniowa bramy Bj szerokość światła przejazdu po zamontowaniu bramy Ho wysokość otworu w świetle muru H wysokość zamówieniowa bramy Hj wysokość światła przejazdu po zamontowaniu bramy N wymagane nadproże W1 wymagana przestrzeń boczna W2 wymagana przestrzeń boczna E głębokość garażu z wolną przestrzenią pod sufitem Ls długość szyny urządzenia sterującego Montaż w otworze Rys. 2. Montaż bramy uchylnej w otworze przekrój poziomy B H Bj Hj E min N min Montaż w otworze Bo 30 [mm] Ho 20 [mm] B 190 [mm] H 180 [mm] ręczna H 295 [mm] automat Ls + 50 [mm] ręczna brak automat 50 [mm] Rys. 3. Montaż bramy uchylnej w otworze przekrój pionowy

6 Bramy uchylne PARAMETRY MONTAŻOWE / WARUNKI ZABUDOWY Montaż za otworem Rys. 4. Montaż bramy uchylnej za otworem przekrój poziomy Montaż w za otworem B H Bj Hj E min N min Bo + 80 [mm] Ho + 25 [mm] B 110 [mm] H 155 [mm] ręczna H 295 [mm] automat Ls + 50 [mm] ręczna brak automat 90 [mm] Rys. 5. Montaż bramy uchylnej za otworem przekrój pionowy
