DANE TECHNICZNE BRAMY GARAŻOWE PRESTIGE

Transkrypt

1 DANE TECHNICZNE BRAMY GARAŻOWE PRESTIGE

2

3 Spis treści 4 Prowadzenia 5...R R40 - SM 7...R40 - UM 8...R40 - TM 9...TL LHR - FM 10...TL LHR - RM 11...TL STD 12...Opcje uzyskania dodatkowego światła przejścia 13...TL LHR - FM PR 14...TL LHR - RM PR 15...TL STD PR 16...Dobór przy prowadzeniu pod kątem 17...SSD 18 Panele 19...Rodzaje paneli 25...ALU-panel w ramie 26...RETRO 27 DEKOR APPLIQUÉS 28...OPCJE DEKOR ze stali nierdzewnej APPLIQUÉS 29 PVC Okna / Okna ze stali nierdzewnej 30...PVC OKNA z podwójną szybą 31...Okna ze stali nierdzewnej 32 Drzwi w bramie 33...Wymiary drzwi w bramie 34...Próg standardowy / Niski próg 35...Widok z zewnąterz 36...Panel kaseton 37 Drzwi boczne 38...Drzwi boczne (SHD1) 41...Drzwi dwuskrzydłowe (SHD2)

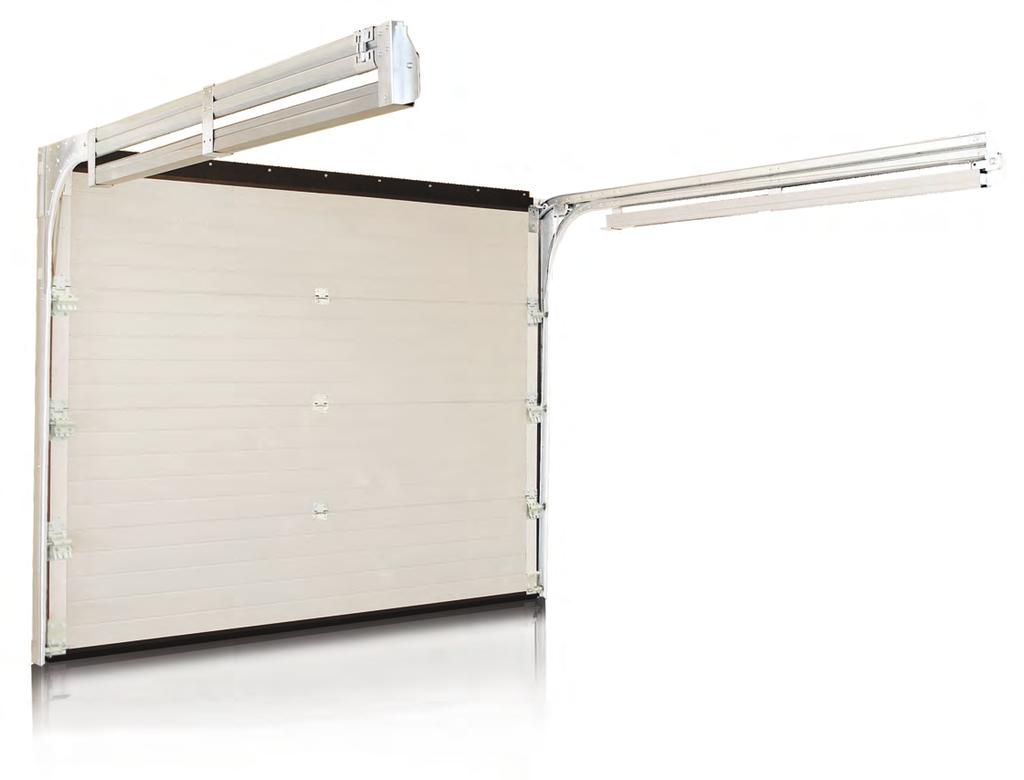

4 4 Prowadzenia

5 R30 h (nadproże) SL / SR (przestrzeń boczna) światło przejścia 110 mm (ręczna) 150 mm (z automatem) 80 mm H - 30 mm H D Światło otwarcia=h-30 E 360 mm E > 360 mm E E 5

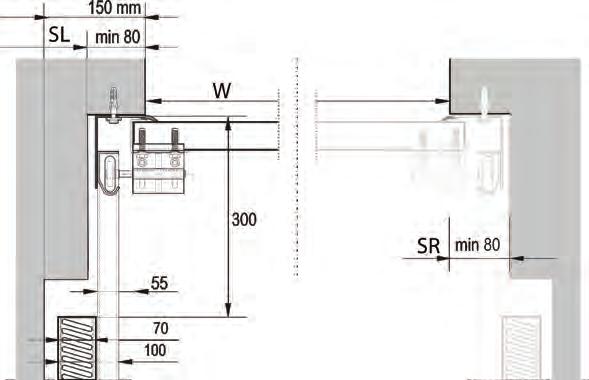

6 R40 - SM min h (nadproże) SL / SR (przestrzeń boczna) światło otwarcia 110 mm (ręczna) 150 mm (z automatem) 150 mm H - 30 mm Patrz strona 12, aby zmniejszyć wymaganą przestrzeń roboczą i zwiększyć światło przejścia. 12,5 H D Światło otwarcia=h-30 E E E 360 mm E > 360 mm 6

7 R40 - UM h (nadproże) SL / SR (przestrzeń boczna) Światło otwarcia 110 mm (ręczna) 150 mm (z automatem) 80 mm H - 30 mm Patrz strona 12, aby zmniejszyć wymaganą przestrzeń roboczą i zwiększyć światło przejścia. H D Światło otwarcia = H-30 E E E 360 mm E > 360 mm 7

8 R40 - TM h (nadproże) SL / SR (przestrzeń boczna) Światło otwarcia 180 mm (z automatem i ręczna) 80 mm H - 30 mm H D Światło otwarcia = H-30 E E E 360 mm E > 360 mm 8

9 TL LHR - FM h (nadproże) SL / SR (przestrzeń boczna) Światło otwarcia D (głębokość montażowa) 180 mm (z automatem i ręczna) 100 mm H mm (ręczna ) H - 10 mm (z automatem) H - 50, W 4500 (z automatem) H mm Liczba wymaganych podwieszeń W podwieszenie na stronę W > podwieszenia na stronę Światło otwarcia=h-10 Światło otwarcia=h-50 przy zastosowaniu profila wzmacniającego E E W> 5000 mm w odniesieniu do ilości sprężyn skonsultować się z producentem E 360 mm E > 360 mm 9

10 TL LHR - RM h (nadproże) SL / SR (przestrzeń boczna) 120 mm (ręczna ) 160 mm (z automatem) 100 mm Światło otwarcia H mm (ręczna ) H - 20 mm (z automatem) H - 60, W 4500 (z automatem) D głębokość montażowa H mm H mm z automatem Sommer Liczba wymaganych podwieszeń W podwieszenie na stronę W > podwieszenia na stronę Patrz strona 12, aby zmniejszyć wymaganą przestrzeń roboczą i zwiększyć światło przejścia. Światło otwarcia=h-20 Światło otwarcia=h-60 przy zastosowaniu profila wzmacniającego E E E 360 mm E > 360 mm 10

11 TL STD h (nadproże) SL / SR ((przestrzeń boczna)) Światło otwarcia D głębokość montażowa 340 mm (ręczna ) 370 mm (z automatem) 100 mm H H mm Liczba wymaganych podwieszeń W podwieszenie na stronę W > podwieszenia na stronę Światło otwarcia=h E E W> 5000 mm w odniesieniu do ilości sprężyn skonsultować się z producentem E 360 mm E > 360 mm 11

12 Opcje uzyskania dodatkowego światła przejścia Min. nadproże (mm) Osprzęt Rodzaj prowadnic R40 SM R40 UM R40 TM LHR-RM Ręczna Automat Ręczna Automat Ręczna Automat Ręczna Automat Standardowe okucie górne i górna uszczelka na panelu Standardowe okucie górne i górna uszczelka na nadprożu Uszczelnienie górne na nadprożu + konsola LHR (18023) + konsola boczna (18010) niedostępne niedostępne Zamek standardowy Zamek gałka Z drzwiami przejściowymi niedostępne niedostępne niedostępne niedostępne niedostępne niedostępne 105 Max światło otwarcia (mm) Rodzaj prowadnic R40 SM R40 UM R40 TM LHR-RM Ręczna Automat Ręczna Automat Ręczna Automat Ręczna Automat H-120 H-30 H-120 H-30 H-120 H-30 H-160 H-20 (W 4500) H-40 (W > 4500) Do pełnego światła otwarcia należy wydłużyć prowadnice pionowe +30 mm (R40 UM / SM / TM), +20 mm LHR-RM (W <= 4500). Potrzebna jest wtedy większa wysokość nadproża (+30 mm lub +20 mm) Głębokość montażowa (mm) Wysokość H, mm Rodzaj prowadnic R40 SM R40 UM R40 TM LHR-RM H H H niedostępne niedostępne niedostępne H+700 Min przestrzeń boczna (mm) Rodzaj prowadnic R40 SM R40 UM R40 TM LHR-RM

13 TL LHR - FM PR h (nadproże) SL / SR (przestrzeń boczna) Światło otwarcia D głębokość montażowa W 3000 W > 3000 patrz strona mm H mm (ręczna) H - 10 mm (z automatem) H - 50, W 4500 (z automatem) H mm Liczba wymaganych podwieszeń 1 podwieszenie na stronę 2 podwieszenia na stronę Jeśli chodzi o ilość sprężyn, skonsultuj się z producentem E E E 360 mm E > 360 mm 13

14 TL LHR - RM PR h (nadproże) SL / SR (przestrzeń boczna) 120 mm (ręczna ) α mm (z automatem) α 15 *dla większego kąta skonsultować się z producentem 100 mm Światło otwarcia H mm (ręczna ) H - 20 mm (z automatem) H - 60, W 4500 (z automatem) D głębokość montażowa H mm H mm (with sommer operator) Liczba wymaganych podwieszeń W podwieszenie na stronę W > podwieszenia na stronę Jeśli chodzi o ilość sprężyn, skonsultuj się z producentem E E E 360 mm E > 360 mm 14

15 TL STD PR h (nadproże) SL / SR (przestrzeń boczna) Światło otwarcia Patrz strona mm H D głębokość montażowa H mm Liczba wymaganych podwieszeń W podwieszenie na stronę W > podwieszenia na stronę Jeśli chodzi o ilość sprężyn, skonsultuj się z producentem E E E 360 mm E > 360 mm 15

16 Dobór przy prowadzeniu pod kątem Wszystkie rozmiary są przeznaczone do bram bez automatu Wymagana wysokość nadproża dla bram z panelami woodgrain / paneliqmi stucco α < α < α < α < α 30 STD LHR-FM STD LHR-FM STD LHR-FM STD LHR-FM STD LHR-FM H H H H H Wymagana wysokość nadproża dla bram z panelami woodgrain / panelami stucco i drzwiami przejściowymi α < α < α < α < α 30 STD LHR-FM STD LHR-FM STD LHR-FM STD LHR-FM STD LHR-FM H H H H H Wymagana wysokość nadproża dla bram z panelami gładkimi typu SLICK α < α < α < α < α 30 STD LHR-FM STD LHR-FM STD LHR-FM STD LHR-FM STD LHR-FM H H H H H Wymagana wysokość nadproża dla bram z panelami gładkimi typu SLICK i drzwiami przejściowymi α < α < α < α < α 30 STD LHR-FM STD LHR-FM STD LHR-FM STD LHR-FM STD LHR-FM H H H H H

17 SSD Standardowa przestrzeń boczna min 120 mm Standardowa przestrzeń > 500 mm min 70 mm D Mała przestrzeń boczna Przestezeń boczna Promień Ramię D Miejsce montażu automatu *** R520 R520 + Ramię L = 1000 W tylko ściana boczna R520 R520 + Ramię L = 600 W ściana boczna R520 R520 + RamięL = 400 W ściana boczna > 500 R420 - W nadproże *** Zakres ruchu automatu musi być dłuższy niż W, jeśli szyna standardowa jest za krótka, użyj dłuższej D min 120 mm Mała przestrzeń 500 mm min 70 mm max 500 mm nadproże min 285 mm Pojedyncze drzwi H = max 3000 mm, W = max 6000 mm Zakres kąta α = min 85, max 180 Ramię R520 17

18 18 Panele

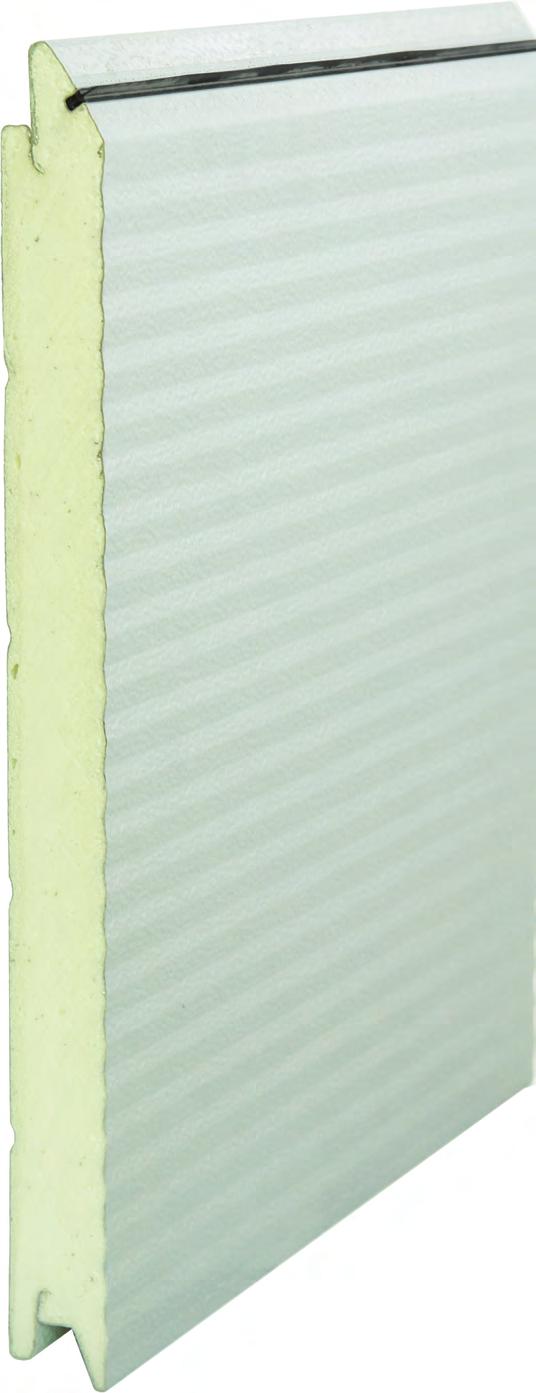

19 Rodzaje paneli Rodzaje panela S (mm) K Λ Waga panela Tolerancja U wartość Kcal Watt Kcal W Kg/m Kg/m2 Grubość Szerokość Długość m2hk m2k mk m2k R-500 5,6 11,2 40 0,43 0,50 0,017 R-610 6,8 11,2 +/- 2 +/- 1 +/- 5 0,52 Rodzaj sekcji U wartość (W/m 2 K klasa wiatrowa Klasa przenikania wody Klasa przepuszczalności powietrza Sandwich 1-1, Color Finish coating Primer Polyurethane Zinc platedlayer Steel Wszystkie panele od strony wewnętrznej -tłoczenie wąskie STUCCO RAL 9002 W 4500 W > 4500 Tłoczenie wąskie RL Uszczelka Strona zewnętrzna Poliuretan 610 Strona wewnętrzna Uszczelka 103, ,35 Strona zewnętrzna Poliuretan Strona wewnętrzna Strona zewnętrzna Powierzchnia panela Kolor panela Kolor standardowy woodgrain stucco paleta RAL RAL 9016, RAL

20 Rodzaje paneli Przetłoczenie wysokie RV Uszczelka Strona zewnętrzna Poliuretan Strona wewnętrzna 610 Uszczelka Strona zewnętrzna Górny Poliuretan Strona wewnętrzna 610 Strona zewnętrzna Uszczelka 250 Poliuretan 360 Strona zewnętrzna Strona wewnętrzna Dolny woodgrain Struktura paneli stucco smooth paleta RAL Kolor paneli RAL Perła (Tylko gładka powierzchnia) Kolory Standardowe RAL 9016 (stucco, woodgrain), RAL 8017 (woodgrain), RAL 6009 (woodgrain), RAL 7016 (woodgrain), Złoty Dąb (smooth), Dąb Antyczny (smooth), Ciemny Dąb (smooth), Orzech (smooth) Mahoń (smooth) Winchester (Smooth) Tłoczenie górne RT 500 Uszczelka Strona zewnętrzna side Poliuretan Strona wewnętrzna 610 Uszczelka 103,65 506,35 Strona zewnętrzna Strona zewnętrzna Poliuretan Strona wewnętrzna Struktura paneli Kolor paneli Kolory Standardowe smooth paleta RAL RAL Perła RAL 9016, RAL

21 Rodzaje paneli MICRORIB Uszczelka 500 Strona zewnętrzna 10 Poliuretan Strona wewnętrzna Uszczelka 610 Strona zewnętrzna Poliuretan Strona wewnętrzna Strona zewnętrzna Struktura paneli Kolor paneli Kolory Standardowe smooth Paleta RAL RAL Perła jednostronnie RAL 9016 MACRORIB Uszczelka 500 Strona zewnętrzna ~20 Poliuretan Strona wewnętrzna Uszczelka 610 Strona zewnętrzna Poliuretan Strona wewnętrzna Strona zewnętrzna stucco Struktura paneli Paleta RAL Kolor paneli Kolory Standardowe RAL 9007, RAL 9016, RAL Kolor standardowy: RAL

22 Rodzaje paneli Bez przetłoczeń RF Uszczelka 500 Strona zewnętrzna side Poliuretan Strona wewnętrzna Uszczelka 610 Strona zewnętrzna Poliuretan Strona wewnętrzna Strona zewnętrzna woodgrain Struktura paneli stucco Kolor paneli paleta RAL Kolory Standardowe RAL SLICK Gasket 500 Strona zewnętrzna side Poliuretan Strona wewnętrzna Gasket 610 Strona zewnętrzna side Poliuretan Strona wewnętrzna Strona zewnętrzna Struktura paneli Kolor paneli Kolory Standardowe smooth paleta RAL RAL Perła RAL 9016, RAL 9006, RAL 7016, RAL SLICK PLUS Kolory Standardowe Stali nierdzewnej, Rdzy, Antracytu DB , 3D RAL 9016, 3D RAL 7016

23 PANEL TYPES Kaseton 500 uszczelka Strona zewnętrzna Poliuretan Strona wewnętrzna 610 uszczelka 305 Strona zewnętrzna Strona zewnętrzna woodgrain Struktura paneli Kolor paneli paleta RAL Poliuretan Strona wewnętrzna Kolory Standardowe Złoty Dąb RAL 9016, Złoty Dąb (woodgrain)

24 Profile wzmacniające do paneli Szerokość, W Rodzaje profili Przykład nr Montaż na panelu Ilość wzmocniej W <W 5000 Profil dolny + omega 1-A "Przykład nr 1. 1-A" Jest Górny panel = 2 domyślny. Jeżeli cięty jest dolny Omega 1-B panel"przykład nr 1-B" Górny panel <W 5500 Omega 2 Górna część panela na każdym drugim panelu bramy 5500<W 6000 Omega 3 górny panel na każdym drugim panelu bramy +1 górny Omega <-- Panels Przykład nr-1 A Przykład nr-1 B Przykład nr-2 Przykład nr-3 3 Profil dolne wzmocniony Punkty mocowania wzmocnień 24

25 ALU-rodzaje panela w ramce aluminiowej Podwójnie izolowane szyby akrylowe (Przeźroczyste/ Matowe / "Mrożone") max 1200 mm max 6000 mm Pojedyncze / podwójne szyby (szkło bezpieczne) max 1500 mm max 4000 mm Poliwęglan max 6000 mm Panel przeszklony w jednej tafli max 3150 mm max 3150 mm Dekoracje krzyżowe 25

26 RETRO * Na zamówienie projekt Retro. Retro Z Retro X Retro H Retro S Retro Z - FV Retro X - FV Retro H - FV 26

27 DECOR APPLIQUÉS 27

28 OPCJE DEKOR ze stali nierdzewnej APPLIQUÉS min 5 mm Szczotkowane 1 mm RAL paleta Aplikacje połączone z oknami RAL paleta aplikacje okna Dekoracje projektowe dostępne na zamówienie 28 Więcej informacji można znaleźć w katalogu Grupy Twardowski DESIGN

29 Okna PVC Okna ze stali nierdzewnej 29

30 OKNA PCV z szybą zespoloną Standardowe, podwójne szyby akrylowe (standardowa rama - biały / czarny) mm paleta RAL mm "Cross" akrylowe szyby zespolone (standardowa rama - biała) paleta RAL mm mm mm mm "Sunrise" akrylowe szyby zespolone (standardowa rama - biała) paleta RAL Położenie okien zespolonych 30

31 Stainless steel windows Okrągłe okna ze stali nierdzewnej (szkło bezpieczne ) paleta RAL mm mm mm Okna kwadratowe ze stali nierdzewnej (szyb zespolone) paleta RAL mm mm mm mm mm mm mm Prostokątne okna ze stali nierdzewnej (szkło bezpieczne podwójne) paleta RAL 805 mm Położenie okien ze stali nierdzewnej min 70 mm min 80 mm min 200 mm min 80 mm min 80 mm min 200 mm min 70 mm W > W 6000 min 80 mm Rodzaje szkła przejrzysty matowy "oszroniony" Zabarwione 31

32 32 Drzwi przejściowe

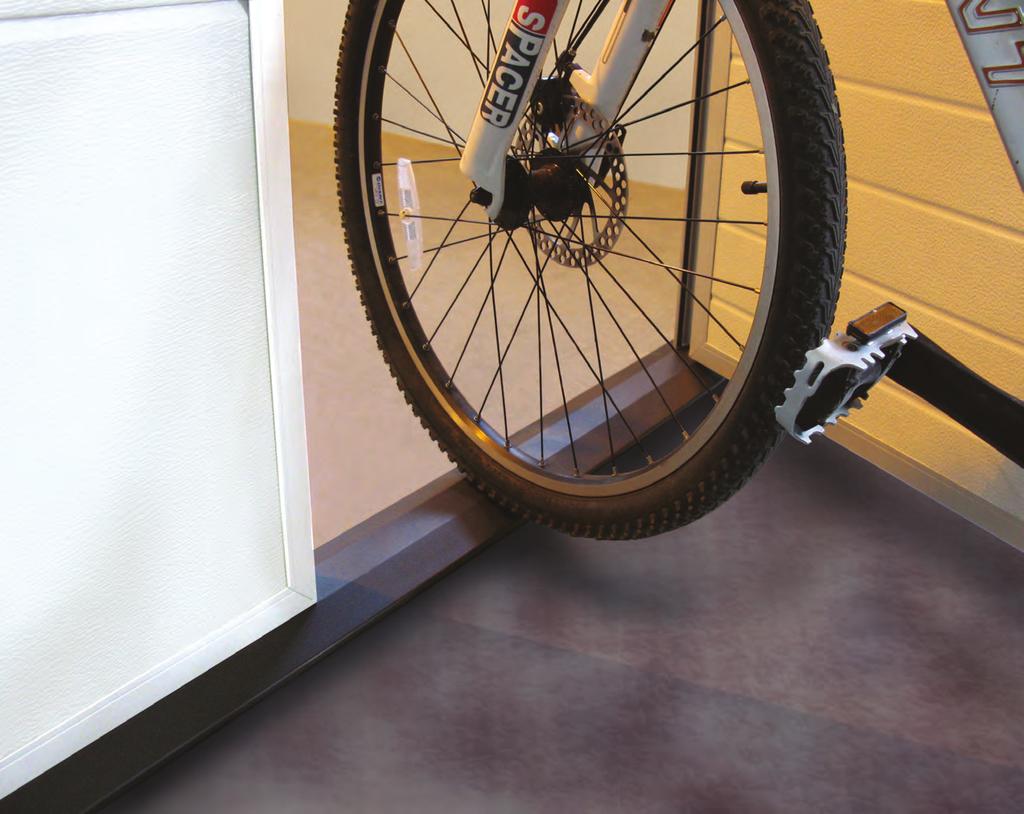

33 Drzwi przejściowe Wymiary maksymalne drzwi wejściowych min 100 mm max 2300 mm min 660 mm max 1200 mm Drzwi wejściowe o standardowym progu Drzwi wejściowe o niskim progu Rodzaje klamek biała klamka aluminiowa klamaka czarna klamka 33

34 Drzwi przejściowe Próg standardowy 100 mm W > na zapytanie 4 3 H mm W B<5000 Niski próg 4 min 100 mm 4 min 100 mm 3 H 3 H mm 25 mm B< <B<4000 W < W < min 100 mm 3 H 2 W > na zapytanie <B<5500 W < mm >5 > H 3 H mm 25 mm <B<3500 < W < <B<5500 W < 5000

35 Drzwi przejściowe Widok z zewnątrz min 480 mm W 4500 mm W 4500mm min 480 mm min 1000mm W= mm min 1000mm W= mm Tylko lewe Tylko prawe Tylko lewe Tylko prawe Tylko lewe Tylko prawe min 1500mm W= mm min 1500mm W= mm Klamka (L/P może być wtedy gdy drzwi są na środku mm Prawe lub Lewe min 2500 mm W/2 W= mm 35

36 Drzwi przejściowe Panel w kasetonie 150 min max Wysokość otwarcia 2040 mm (Skonsultuj się z produkcją ze względu na kaseton ) min 2040 min max min 2040 Skonsultuj się z producentem przy różnych progach 36

37 Drzwi boczne 37

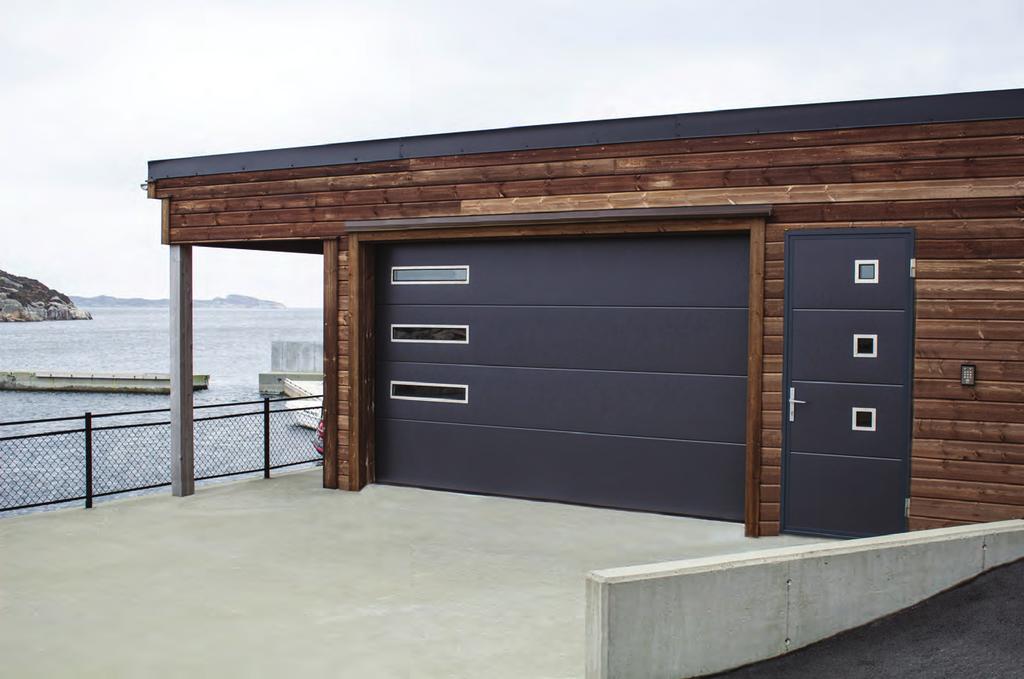

38 Boczne drzwi (SHD1) max 2250 mm max 1300 mm max 1300 mm max 2000 mm 38

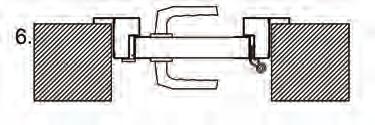

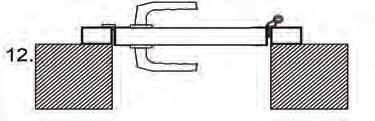

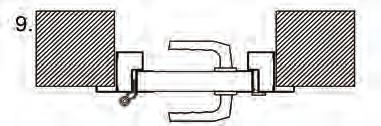

39 Boczne drzwi (SHD1) Opcje montażu i otwierania drzwi bocznych zewnatrz zewnatrz zewnatrz zewnatrz zewnatrz zewnatrz zewnatrz zewnatrz zewnatrz zewnatrz zewnatrz zewnatrz Wymiary ramy mm 60mm 80mm 10mm Tolerancja 10 mm szerokości i wysokości zostanie odjęta od podanych wielkości otworów konstrukcyjnych. 14. zewnatrz zewnatrz 50 mm 50 mm * Tylko z zamkiem antywłamaniowym z prętem 39

40 Boczne drzwi (SHD1) Rodzaje progów S1 S2 Potrzeba konsultacja dla tej opcji Potrzeba konsultacja dla tej opcji zewnątrz zewnątrz 36 mm 40 mm 20 mm 19 mm 22 mm 80 mm / 50* mm mm S3 S4 Potrzeba konsultacja dla tej opcji Potrzeba konsultacja dla tej opcji zewnątrz lub na zewnątrz lub na zewnątrz 30 / 40 mm 5 mm ~10 mm 40 / 60 mm 40 / 60 / 80 mm S5 S5 zewnątrz 25 mm 3 mm 20 mm mm 3 mm 20 mm 15 mm 15 mm 80 mm

41 Drzwi dwuskrzydłowe (SHD2) Drzwi dwuskrzydłowe są zalecane, gdy otwór jest szerszy niż 1300 mm. Wymiary krytyczne drzwi dwuskrzydłowych max 2400 mm max 2400 mm min 1300 mm max 3000 mm max 1500 mm Wymiary ramy 40mm 60mm 80mm Tolerancja 10 mm szerokości i wysokości zostanie odjęta od podanych wielkości otworów konstrukcyjnych. 10mm Rodzaje klamek biała klamka- na białe drzwi klamka aluminiowa- na srebrnych drzwiach oraz czarna klamka na drzwiach w renolicie oraz malowanych biała klamka aluminiowa klamka czarna klamka 41

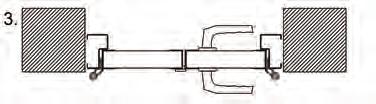

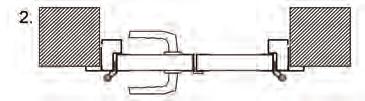

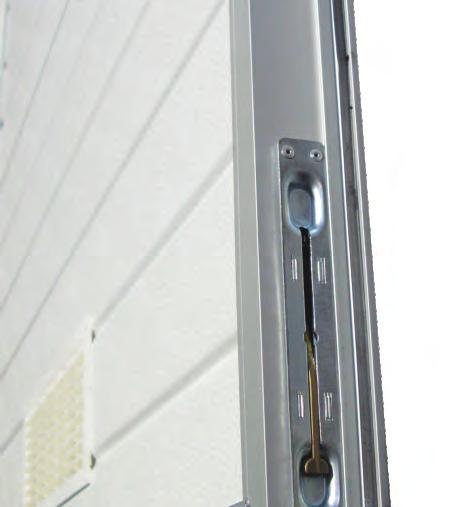

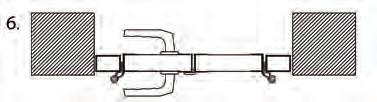

42 Drzwi dwuskrzydłowe (SHD2) SHD2 otwieranie i opcje zewnątrz zewnątrz zewnątrz zewnątrz zewnątrz zewnątrz STANDARD S5 S1 S4 Tę opcje trzeba skonsultować z produkcją Tę opcje trzeba skonsultować z produkcją wewnatrz zewnątrz lub zewnątrz lub zewnątrz 36 mm 20 mm 40 mm ~10 mm 25 mm 3 mm 20 mm 80 mm 5 mm 40 / 60 / 80 mm Opcje blokowania drzwi Zasuwnica (opcjonalnie) Blokada stałego skrzydła drzwiowego. Góra/ dół. 42
