1 DURATEC - przeszklenie z tworzywa sztucznego wyjątkowo odporne na zarysowania Segmentowe bramy przemysłowe Dane montażowe: stan na dzień

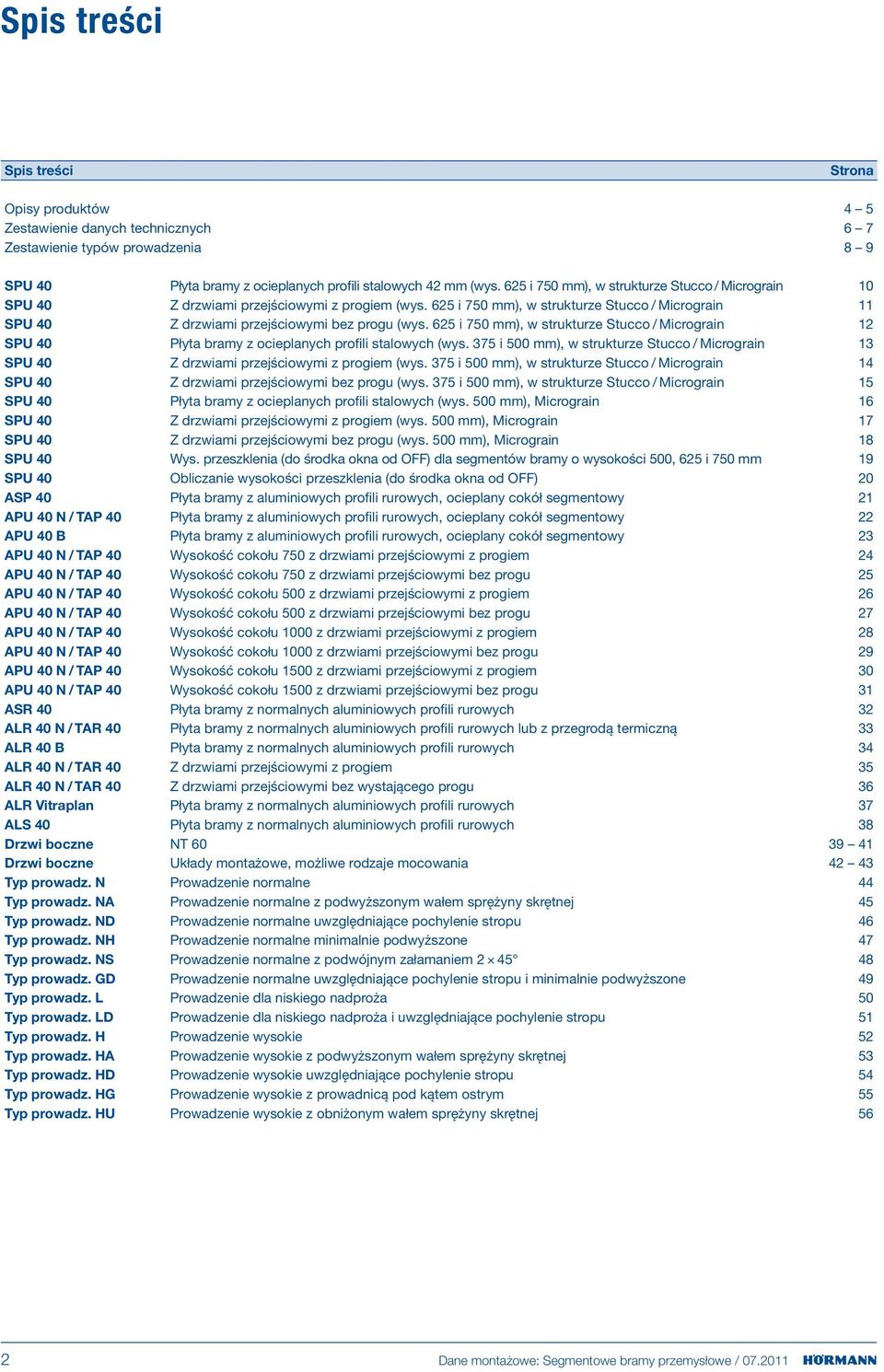

2 Spis treści Spis treści Strona Opisy produktów 4 5 Zestawienie danych technicznych 6 7 Zestawienie typów prowadzenia 8 9 SPU 40 Płyta bramy z ocieplanych profili stalowych 4 mm (wys. 65 i 750 mm), w strukturze Stucco / Micrograin SPU 40 Z drzwiami przejściowymi z progiem (wys. 65 i 750 mm), w strukturze Stucco / Micrograin 11 SPU 40 Z drzwiami przejściowymi bez progu (wys. 65 i 750 mm), w strukturze Stucco / Micrograin 1 SPU 40 Płyta bramy z ocieplanych profili stalowych (wys. 75 i 500 mm), w strukturze Stucco / Micrograin 1 SPU 40 Z drzwiami przejściowymi z progiem (wys. 75 i 500 mm), w strukturze Stucco / Micrograin 14 SPU 40 Z drzwiami przejściowymi bez progu (wys. 75 i 500 mm), w strukturze Stucco / Micrograin 15 SPU 40 Płyta bramy z ocieplanych profili stalowych (wys. 500 mm), Micrograin 16 SPU 40 Z drzwiami przejściowymi z progiem (wys. 500 mm), Micrograin 17 SPU 40 Z drzwiami przejściowymi bez progu (wys. 500 mm), Micrograin 18 SPU 40 Wys. przeszklenia (do środka okna od O) dla segmentów bramy o wysokości 500, 65 i 750 mm 19 SPU 40 Obliczanie wysokości przeszklenia (do środka okna od O) 0 ASP 40 Płyta bramy z aluminiowych profili rurowych, ocieplany cokół segmentowy 1 APU 40 N / TAP 40 Płyta bramy z aluminiowych profili rurowych, ocieplany cokół segmentowy APU 40 Płyta bramy z aluminiowych profili rurowych, ocieplany cokół segmentowy APU 40 N / TAP 40 Wysokość cokołu 750 z drzwiami przejściowymi z progiem 4 APU 40 N / TAP 40 Wysokość cokołu 750 z drzwiami przejściowymi bez progu 5 APU 40 N / TAP 40 Wysokość cokołu 500 z drzwiami przejściowymi z progiem 6 APU 40 N / TAP 40 Wysokość cokołu 500 z drzwiami przejściowymi bez progu 7 APU 40 N / TAP 40 Wysokość cokołu 00 z drzwiami przejściowymi z progiem 8 APU 40 N / TAP 40 Wysokość cokołu 00 z drzwiami przejściowymi bez progu 9 APU 40 N / TAP 40 Wysokość cokołu 1500 z drzwiami przejściowymi z progiem 0 APU 40 N / TAP 40 Wysokość cokołu 1500 z drzwiami przejściowymi bez progu 1 ASR 40 Płyta bramy z normalnych aluminiowych profili rurowych ALR 40 N / TAR 40 Płyta bramy z normalnych aluminiowych profili rurowych lub z przegrodą termiczną ALR 40 Płyta bramy z normalnych aluminiowych profili rurowych 4 ALR 40 N / TAR 40 Z drzwiami przejściowymi z progiem 5 ALR 40 N / TAR 40 Z drzwiami przejściowymi bez wystającego progu 6 ALR Vitraplan Płyta bramy z normalnych aluminiowych profili rurowych 7 ALS 40 Płyta bramy z normalnych aluminiowych profili rurowych 8 Drzwi boczne NT Drzwi boczne Układy montażowe, możliwe rodzaje mocowania 4 4 Typ prowadz. N Prowadzenie normalne 44 Typ prowadz. NA Prowadzenie normalne z podwyższonym wałem sprężyny skrętnej 45 Typ prowadz. ND Prowadzenie normalne uwzględniające pochylenie stropu 46 Typ prowadz. NH Prowadzenie normalne minimalnie podwyższone 47 Typ prowadz. NS Prowadzenie normalne z podwójnym załamaniem Typ prowadz. GD Prowadzenie normalne uwzględniające pochylenie stropu i minimalnie podwyższone 49 Typ prowadz. L Prowadzenie dla niskiego nadproża 50 Typ prowadz. LD Prowadzenie dla niskiego nadproża i uwzględniające pochylenie stropu 51 Typ prowadz. H Prowadzenie wysokie 5 Typ prowadz. HA Prowadzenie wysokie z podwyższonym wałem sprężyny skrętnej 5 Typ prowadz. HD Prowadzenie wysokie uwzględniające pochylenie stropu 54 Typ prowadz. HG Prowadzenie wysokie z prowadnicą pod kątem ostrym 55 Typ prowadz. HU Prowadzenie wysokie z obniżonym wałem sprężyny skrętnej 56 Dane montażowe: Segmentowe bramy przemysłowe /

3 Spis treści Spis treści Strona Typ prowadz. RD Prowadzenie wysokie z obniżonym wałem sprężyny skrętnej uwzględniające pochylenie stropu 57 Typ prowadz. RG Prowadzenie wysokie z obniżonym wałem sprężyny skrętnej i prowadnicą pod kątem ostrym 58 Typ prowadz. V Prowadzenie pionowe 59 Typ prowadz. VA Prowadzenie pionowe z podwyższonym wałem sprężyny skrętnej 60 Typ prowadz. VU Prowadzenie pionowe z obniżonym wałem sprężyny skrętnej 61 Typ prowadz. WG Prowadzenie pionowe z obniżonym wałem sprężyny skrętnej i prowadnicą pod kątem ostrym 6 Mocowania boczne 6 Mocowania do nadproża 64 Wykończenie przypodłogowe 65 Napęd ręczny z przekładnią łańcuchową 66 Napęd ręczny z linką lub łańcuszkiem 67 Kotwy stropowe (L = długość kotwy, por. także typy prowadzenia) 68 Napęd łańcuchowy ITO Napęd SupraMatic H / HD Napęd osiowy WA 00 7 Napęd osiowy WA 400 Jako napęd kołnierzowy 7 Napęd osiowy WA 400 Z przekładnią łańcuchową 74 Napęd osiowy WA 400 Do montażu centralnego Prędkości płyty bramy WA 400 / Zestawienie wypełnień 78 Prospekt ten zawiera szczegółowe informacje dotyczące elementów wyposażenia płyty bramy i prowadzeń wraz z przykładami montażu. Powielanie (także częściowe) wyłącznie za naszą zgodą. Chronione prawem autorskim. Wszystkie wymiary w mm. Zmiany konstrukcyjne zastrzeżone. Dane montażowe: Segmentowe bramy przemysłowe /

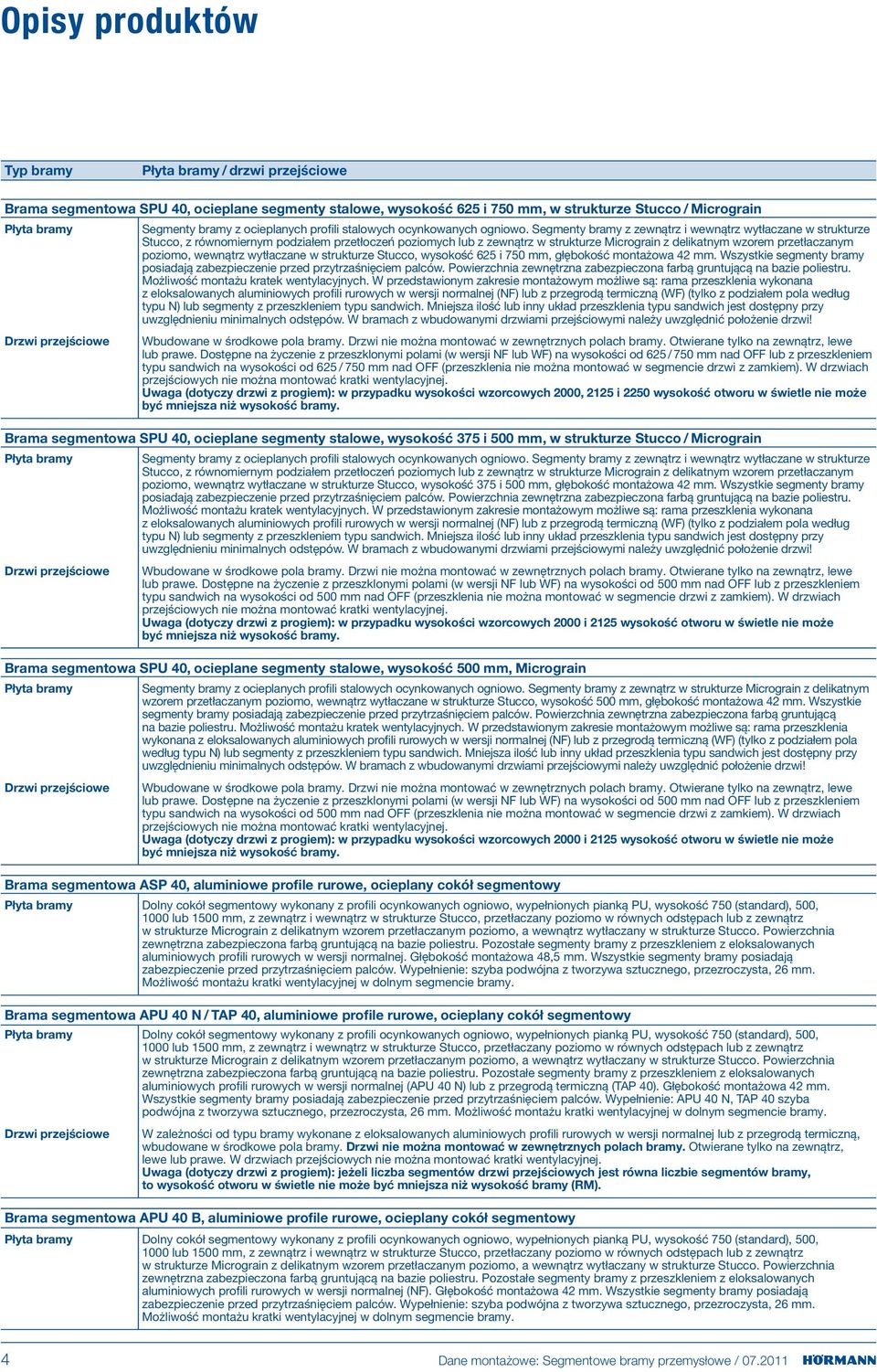

4 Opisy produktów Typ bramy Płyta bramy / drzwi przejściowe rama segmentowa SPU 40, ocieplane segmenty stalowe, wysokość 65 i 750 mm, w strukturze Stucco / Micrograin Płyta bramy Drzwi przejściowe Segmenty bramy z ocieplanych profili stalowych ocynkowanych ogniowo. Segmenty bramy z zewnątrz i wewnątrz wytłaczane w strukturze Stucco, z równomiernym podziałem przetłoczeń poziomych lub z zewnątrz w strukturze Micrograin z delikatnym wzorem przetłaczanym poziomo, wewnątrz wytłaczane w strukturze Stucco, wysokość 65 i 750 mm, głębokość montażowa 4 mm. Wszystkie segmenty bramy posiadają zabezpieczenie przed przytrzaśnięciem palców. Powierzchnia zewnętrzna zabezpieczona farbą gruntującą na bazie poliestru. Możliwość montażu kratek wentylacyjnych. W przedstawionym zakresie montażowym możliwe są: rama przeszklenia wykonana z eloksalowanych aluminiowych profili rurowych w wersji normalnej (N) lub z przegrodą termiczną (W) (tylko z podziałem pola według typu N) lub segmenty z przeszkleniem typu sandwich. Mniejsza ilość lub inny układ przeszklenia typu sandwich jest dostępny przy uwzględnieniu minimalnych odstępów. W bramach z wbudowanymi drzwiami przejściowymi należy uwzględnić położenie drzwi! Wbudowane w środkowe pola bramy. Drzwi nie można montować w zewnętrznych polach bramy. Otwierane tylko na zewnątrz, lewe lub prawe. Dostępne na życzenie z przeszklonymi polami (w wersji N lub W) na wysokości od 65 / 750 mm nad O lub z przeszkleniem typu sandwich na wysokości od 65 / 750 mm nad O (przeszklenia nie można montować w segmencie drzwi z zamkiem). W drzwiach przejściowych nie można montować kratki wentylacyjnej. Uwaga (dotyczy drzwi z progiem): w przypadku wysokości wzorcowych, 15 i wysokość otworu w świetle nie może być mniejsza niż wysokość bramy. rama segmentowa SPU 40, ocieplane segmenty stalowe, wysokość 75 i 500 mm, w strukturze Stucco / Micrograin Płyta bramy Drzwi przejściowe Segmenty bramy z ocieplanych profili stalowych ocynkowanych ogniowo. Segmenty bramy z zewnątrz i wewnątrz wytłaczane w strukturze Stucco, z równomiernym podziałem przetłoczeń poziomych lub z zewnątrz w strukturze Micrograin z delikatnym wzorem przetłaczanym poziomo, wewnątrz wytłaczane w strukturze Stucco, wysokość 75 i 500 mm, głębokość montażowa 4 mm. Wszystkie segmenty bramy posiadają zabezpieczenie przed przytrzaśnięciem palców. Powierzchnia zewnętrzna zabezpieczona farbą gruntującą na bazie poliestru. Możliwość montażu kratek wentylacyjnych. W przedstawionym zakresie montażowym możliwe są: rama przeszklenia wykonana z eloksalowanych aluminiowych profili rurowych w wersji normalnej (N) lub z przegrodą termiczną (W) (tylko z podziałem pola według typu N) lub segmenty z przeszkleniem typu sandwich. Mniejsza ilość lub inny układ przeszklenia typu sandwich jest dostępny przy uwzględnieniu minimalnych odstępów. W bramach z wbudowanymi drzwiami przejściowymi należy uwzględnić położenie drzwi! Wbudowane w środkowe pola bramy. Drzwi nie można montować w zewnętrznych polach bramy. Otwierane tylko na zewnątrz, lewe lub prawe. Dostępne na życzenie z przeszklonymi polami (w wersji N lub W) na wysokości od 500 mm nad O lub z przeszkleniem typu sandwich na wysokości od 500 mm nad O (przeszklenia nie można montować w segmencie drzwi z zamkiem). W drzwiach przejściowych nie można montować kratki wentylacyjnej. Uwaga (dotyczy drzwi z progiem): w przypadku wysokości wzorcowych i 15 wysokość otworu w świetle nie może być mniejsza niż wysokość bramy. rama segmentowa SPU 40, ocieplane segmenty stalowe, wysokość 500 mm, Micrograin Płyta bramy Drzwi przejściowe Segmenty bramy z ocieplanych profili stalowych ocynkowanych ogniowo. Segmenty bramy z zewnątrz w strukturze Micrograin z delikatnym wzorem przetłaczanym poziomo, wewnątrz wytłaczane w strukturze Stucco, wysokość 500 mm, głębokość montażowa 4 mm. Wszystkie segmenty bramy posiadają zabezpieczenie przed przytrzaśnięciem palców. Powierzchnia zewnętrzna zabezpieczona farbą gruntującą na bazie poliestru. Możliwość montażu kratek wentylacyjnych. W przedstawionym zakresie montażowym możliwe są: rama przeszklenia wykonana z eloksalowanych aluminiowych profili rurowych w wersji normalnej (N) lub z przegrodą termiczną (W) (tylko z podziałem pola według typu N) lub segmenty z przeszkleniem typu sandwich. Mniejsza ilość lub inny układ przeszklenia typu sandwich jest dostępny przy uwzględnieniu minimalnych odstępów. W bramach z wbudowanymi drzwiami przejściowymi należy uwzględnić położenie drzwi! Wbudowane w środkowe pola bramy. Drzwi nie można montować w zewnętrznych polach bramy. Otwierane tylko na zewnątrz, lewe lub prawe. Dostępne na życzenie z przeszklonymi polami (w wersji N lub W) na wysokości od 500 mm nad O lub z przeszkleniem typu sandwich na wysokości od 500 mm nad O (przeszklenia nie można montować w segmencie drzwi z zamkiem). W drzwiach przejściowych nie można montować kratki wentylacyjnej. Uwaga (dotyczy drzwi z progiem): w przypadku wysokości wzorcowych i 15 wysokość otworu w świetle nie może być mniejsza niż wysokość bramy. rama segmentowa ASP 40, aluminiowe profile rurowe, ocieplany cokół segmentowy Płyta bramy Dolny cokół segmentowy wykonany z profili ocynkowanych ogniowo, wypełnionych pianką PU, wysokość 750 (standard), 500, 00 lub 1500 mm, z zewnątrz i wewnątrz w strukturze Stucco, przetłaczany poziomo w równych odstępach lub z zewnątrz w strukturze Micrograin z delikatnym wzorem przetłaczanym poziomo, a wewnątrz wytłaczany w strukturze Stucco. Powierzchnia zewnętrzna zabezpieczona farbą gruntującą na bazie poliestru. Pozostałe segmenty bramy z przeszkleniem z eloksalowanych aluminiowych profili rurowych w wersji normalnej. Głębokość montażowa 48,5 mm. Wszystkie segmenty bramy posiadają zabezpieczenie przed przytrzaśnięciem palców. Wypełnienie: szyba podwójna z tworzywa sztucznego, przezroczysta, 6 mm. Możliwość montażu kratki wentylacyjnej w dolnym segmencie bramy. rama segmentowa APU 40 N / TAP 40, aluminiowe profile rurowe, ocieplany cokół segmentowy Płyta bramy Dolny cokół segmentowy wykonany z profili ocynkowanych ogniowo, wypełnionych pianką PU, wysokość 750 (standard), 500, 00 lub 1500 mm, z zewnątrz i wewnątrz w strukturze Stucco, przetłaczany poziomo w równych odstępach lub z zewnątrz w strukturze Micrograin z delikatnym wzorem przetłaczanym poziomo, a wewnątrz wytłaczany w strukturze Stucco. Powierzchnia zewnętrzna zabezpieczona farbą gruntującą na bazie poliestru. Pozostałe segmenty bramy z przeszkleniem z eloksalowanych aluminiowych profili rurowych w wersji normalnej (APU 40 N) lub z przegrodą termiczną (TAP 40). Głębokość montażowa 4 mm. Wszystkie segmenty bramy posiadają zabezpieczenie przed przytrzaśnięciem palców. Wypełnienie: APU 40 N, TAP 40 szyba podwójna z tworzywa sztucznego, przezroczysta, 6 mm. Możliwość montażu kratki wentylacyjnej w dolnym segmencie bramy. Drzwi przejściowe W zależności od typu bramy wykonane z eloksalowanych aluminiowych profili rurowych w wersji normalnej lub z przegrodą termiczną, wbudowane w środkowe pola bramy. Drzwi nie można montować w zewnętrznych polach bramy. Otwierane tylko na zewnątrz, lewe lub prawe. W drzwiach przejściowych nie można montować kratki wentylacyjnej. Uwaga (dotyczy drzwi z progiem): jeżeli liczba segmentów drzwi przejściowych jest równa liczbie segmentów bramy, to wysokość otworu w świetle nie może być mniejsza niż wysokość bramy (). rama segmentowa APU 40, aluminiowe profile rurowe, ocieplany cokół segmentowy Płyta bramy Dolny cokół segmentowy wykonany z profili ocynkowanych ogniowo, wypełnionych pianką PU, wysokość 750 (standard), 500, 00 lub 1500 mm, z zewnątrz i wewnątrz w strukturze Stucco, przetłaczany poziomo w równych odstępach lub z zewnątrz w strukturze Micrograin z delikatnym wzorem przetłaczanym poziomo, a wewnątrz wytłaczany w strukturze Stucco. Powierzchnia zewnętrzna zabezpieczona farbą gruntującą na bazie poliestru. Pozostałe segmenty bramy z przeszkleniem z eloksalowanych aluminiowych profili rurowych w wersji normalnej (N). Głębokość montażowa 4 mm. Wszystkie segmenty bramy posiadają zabezpieczenie przed przytrzaśnięciem palców. Wypełnienie: szyba podwójna z tworzywa sztucznego, przezroczysta, 6 mm. Możliwość montażu kratki wentylacyjnej w dolnym segmencie bramy. 4 Dane montażowe: Segmentowe bramy przemysłowe /

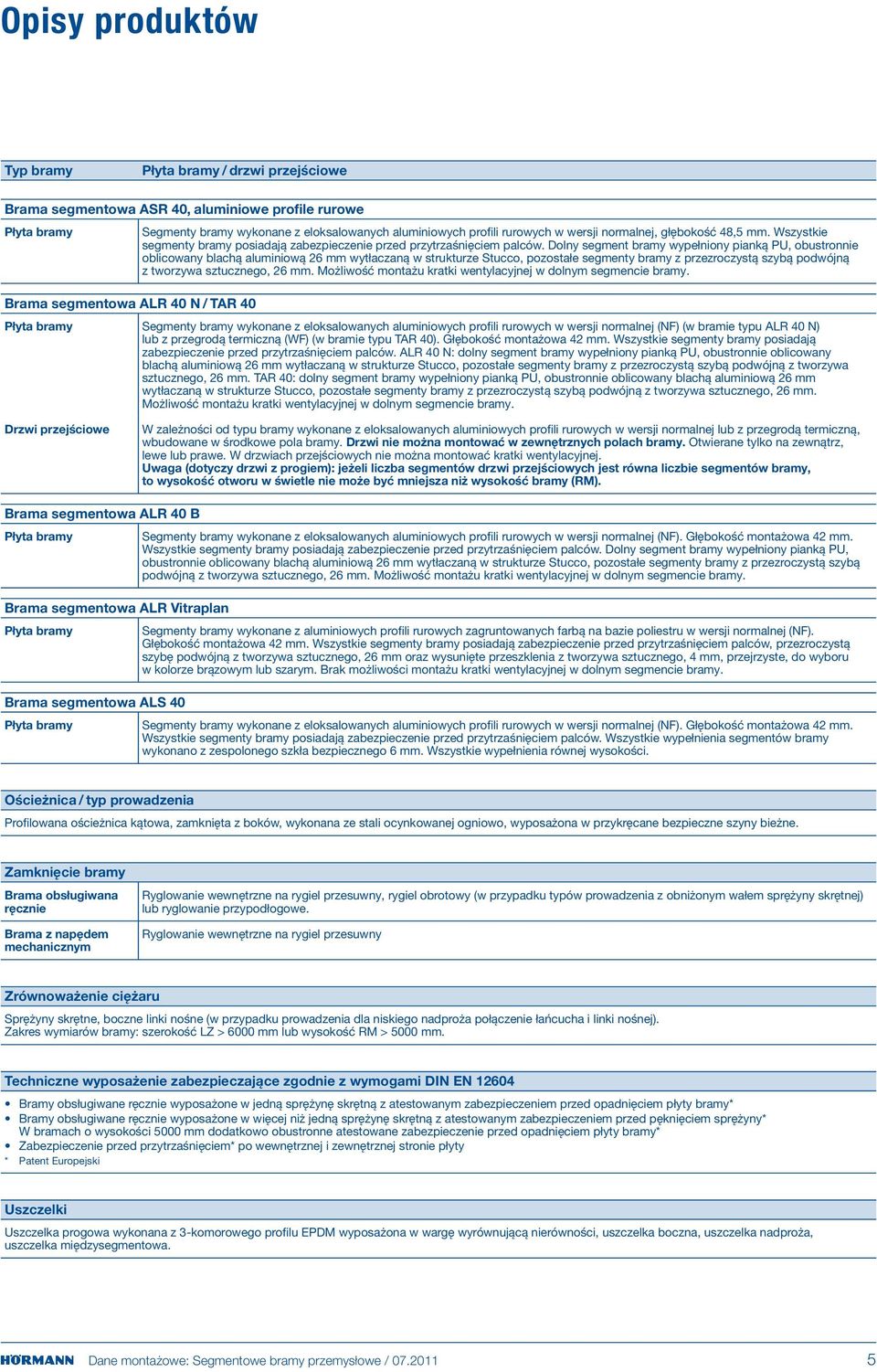

5 Opisy produktów Typ bramy Płyta bramy / drzwi przejściowe rama segmentowa ASR 40, aluminiowe profile rurowe Płyta bramy rama segmentowa ALR 40 N / TAR 40 Segmenty bramy wykonane z eloksalowanych aluminiowych profili rurowych w wersji normalnej, głębokość 48,5 mm. Wszystkie segmenty bramy posiadają zabezpieczenie przed przytrzaśnięciem palców. Dolny segment bramy wypełniony pianką PU, obustronnie oblicowany blachą aluminiową 6 mm wytłaczaną w strukturze Stucco, pozostałe segmenty bramy z przezroczystą szybą podwójną z tworzywa sztucznego, 6 mm. Możliwość montażu kratki wentylacyjnej w dolnym segmencie bramy. Płyta bramy Segmenty bramy wykonane z eloksalowanych aluminiowych profili rurowych w wersji normalnej (N) (w bramie typu ALR 40 N) lub z przegrodą termiczną (W) (w bramie typu TAR 40). Głębokość montażowa 4 mm. Wszystkie segmenty bramy posiadają zabezpieczenie przed przytrzaśnięciem palców. ALR 40 N: dolny segment bramy wypełniony pianką PU, obustronnie oblicowany blachą aluminiową 6 mm wytłaczaną w strukturze Stucco, pozostałe segmenty bramy z przezroczystą szybą podwójną z tworzywa sztucznego, 6 mm. TAR 40: dolny segment bramy wypełniony pianką PU, obustronnie oblicowany blachą aluminiową 6 mm wytłaczaną w strukturze Stucco, pozostałe segmenty bramy z przezroczystą szybą podwójną z tworzywa sztucznego, 6 mm. Możliwość montażu kratki wentylacyjnej w dolnym segmencie bramy. Drzwi przejściowe W zależności od typu bramy wykonane z eloksalowanych aluminiowych profili rurowych w wersji normalnej lub z przegrodą termiczną, wbudowane w środkowe pola bramy. Drzwi nie można montować w zewnętrznych polach bramy. Otwierane tylko na zewnątrz, lewe lub prawe. W drzwiach przejściowych nie można montować kratki wentylacyjnej. Uwaga (dotyczy drzwi z progiem): jeżeli liczba segmentów drzwi przejściowych jest równa liczbie segmentów bramy, to wysokość otworu w świetle nie może być mniejsza niż wysokość bramy (). rama segmentowa ALR 40 Płyta bramy rama segmentowa ALR Vitraplan Płyta bramy rama segmentowa ALS 40 Płyta bramy Segmenty bramy wykonane z eloksalowanych aluminiowych profili rurowych w wersji normalnej (N). Głębokość montażowa 4 mm. Wszystkie segmenty bramy posiadają zabezpieczenie przed przytrzaśnięciem palców. Dolny segment bramy wypełniony pianką PU, obustronnie oblicowany blachą aluminiową 6 mm wytłaczaną w strukturze Stucco, pozostałe segmenty bramy z przezroczystą szybą podwójną z tworzywa sztucznego, 6 mm. Możliwość montażu kratki wentylacyjnej w dolnym segmencie bramy. Segmenty bramy wykonane z aluminiowych profili rurowych zagruntowanych farbą na bazie poliestru w wersji normalnej (N). Głębokość montażowa 4 mm. Wszystkie segmenty bramy posiadają zabezpieczenie przed przytrzaśnięciem palców, przezroczystą szybę podwójną z tworzywa sztucznego, 6 mm oraz wysunięte przeszklenia z tworzywa sztucznego, 4 mm, przejrzyste, do wyboru w kolorze brązowym lub szarym. rak możliwości montażu kratki wentylacyjnej w dolnym segmencie bramy. Segmenty bramy wykonane z eloksalowanych aluminiowych profili rurowych w wersji normalnej (N). Głębokość montażowa 4 mm. Wszystkie segmenty bramy posiadają zabezpieczenie przed przytrzaśnięciem palców. Wszystkie wypełnienia segmentów bramy wykonano z zespolonego szkła bezpiecznego 6 mm. Wszystkie wypełnienia równej wysokości. Ościeżnica / typ prowadzenia Profilowana ościeżnica kątowa, zamknięta z boków, wykonana ze stali ocynkowanej ogniowo, wyposażona w przykręcane bezpieczne szyny bieżne. Zamknięcie bramy rama obsługiwana ręcznie rama z napędem mechanicznym Ryglowanie wewnętrzne na rygiel przesuwny, rygiel obrotowy (w przypadku typów prowadzenia z obniżonym wałem sprężyny skrętnej) lub ryglowanie przypodłogowe. Ryglowanie wewnętrzne na rygiel przesuwny Zrównoważenie ciężaru Sprężyny skrętne, boczne linki nośne (w przypadku prowadzenia dla niskiego nadproża połączenie łańcucha i linki nośnej). Zakres wymiarów bramy: szerokość > mm lub wysokość > mm. Techniczne wyposażenie zabezpieczające zgodnie z wymogami DIN EN 1604 ramy obsługiwane ręcznie wyposażone w jedną sprężynę skrętną z atestowanym zabezpieczeniem przed opadnięciem płyty bramy* ramy obsługiwane ręcznie wyposażone w więcej niż jedną sprężynę skrętną z atestowanym zabezpieczeniem przed pęknięciem sprężyny* W bramach o wysokości mm dodatkowo obustronne atestowane zabezpieczenie przed opadnięciem płyty bramy* Zabezpieczenie przed przytrzaśnięciem* po wewnętrznej i zewnętrznej stronie płyty * Patent Europejski Uszczelki Uszczelka progowa wykonana z -komorowego profilu EPDM wyposażona w wargę wyrównującą nierówności, uszczelka boczna, uszczelka nadproża, uszczelka międzysegmentowa. Dane montażowe: Segmentowe bramy przemysłowe /

6 Zestawienie danych technicznych Parametry konstrukcyjne i jakościowe Odporność na obciążenie wiatrowe EN 144 Wodoszczelność EN 145 Przepuszczalność powietrza EN 146 Izolacyjność akustyczna PN EN Izolacyjność cieplna EN 141-1, załącznik EN 148 Klasa rama bez drzwi przejściowych, klasa SPU (70 Pa) rama bez drzwi przejściowych, klasa rama z drzwiami przejściowymi, klasa 1 rama bez drzwi przejściowych R =... d 5 rama z drzwiami przejściowymi R =... d 4 rama bez drzwi przejściowych, U G = W/m²K ) 1,0 Opcjonalne szyby potrójne, U G = W/m²K ) Opcjonalne podwójne szyby (jednoszybowe szkło bezpieczne) poprawiające klimat pomieszczeń U G = W/m²K ) rama z drzwiami przejściowymi, U G = W/m²K ) 1, Opcjonalne szyby potrójne, U G = W/m²K ) Segment, U G = W/m²K 0,50 Konstrukcja Samonośna Głębokość montażowa, mm 4 Wymiary bramy Szerokość maks. mm, 8000 Wysokość maks. mm, ) Wymagane miejsce Od strony 44 Materiał, płyta bramy Stal, ocieplana 4 mm Aluminium, profil normalny Aluminium, profil z przegrodą termiczną Powierzchnia, płyta bramy Stal ocynkowana, powlekana w kolorze RAL 900 Stal ocynkowana, powlekana w kolorze RAL 9006 Stal ocynkowana, powlekana w dowolnym kolorze wg palety RAL Aluminium eloksalowane E6 / C0 (poprzednio E6 / EV 1) Aluminium powlekane w dowolnym kolorze wg RAL Drzwi przejściowe ez wystającego progu Drzwi boczne Takie same jak brama Przeszklenia Okna segmentowe typ A Okna segmentowe typ D Okna segmentowe typ E Aluminiowa rama przeszklenia Uszczelki Czterostronne, obwiedniowe Uszczelki między profilami Thermorame Uszczelka miękka / twarda z PCV Systemy ryglowania Ryglowanie wewnętrzne Ryglowanie zewnętrzne / wewnętrzne Zabezpieczenie przed podważeniem W bramach o wysokości do 5 m z napędem osiowym Wyposażenie zabezpieczające Zabezpieczenie przed przytrzaśnięciem palców oczne zabezpieczenie przed przytrzaśnięciem Zabezpieczenie przed pęknięciem sprężyny w bramach uruchamianych ręcznie Zabezpieczenie przed opadnięciem w bramach z napędem osiowym Możliwości mocowania eton Stal Ściana murowana Inne dostępne na zapytanie = Standardowo = Opcjonalnie 1) W przypadku opcjonalnej szyby podwójnej (jednoszybowe szkło bezpieczne) ) W bramach o powierzchni mm ) Wysokości bramy powyżej mm na zapytanie (nie dotyczy bramy typu ALS 40) 6 Dane montażowe: Segmentowe bramy przemysłowe /

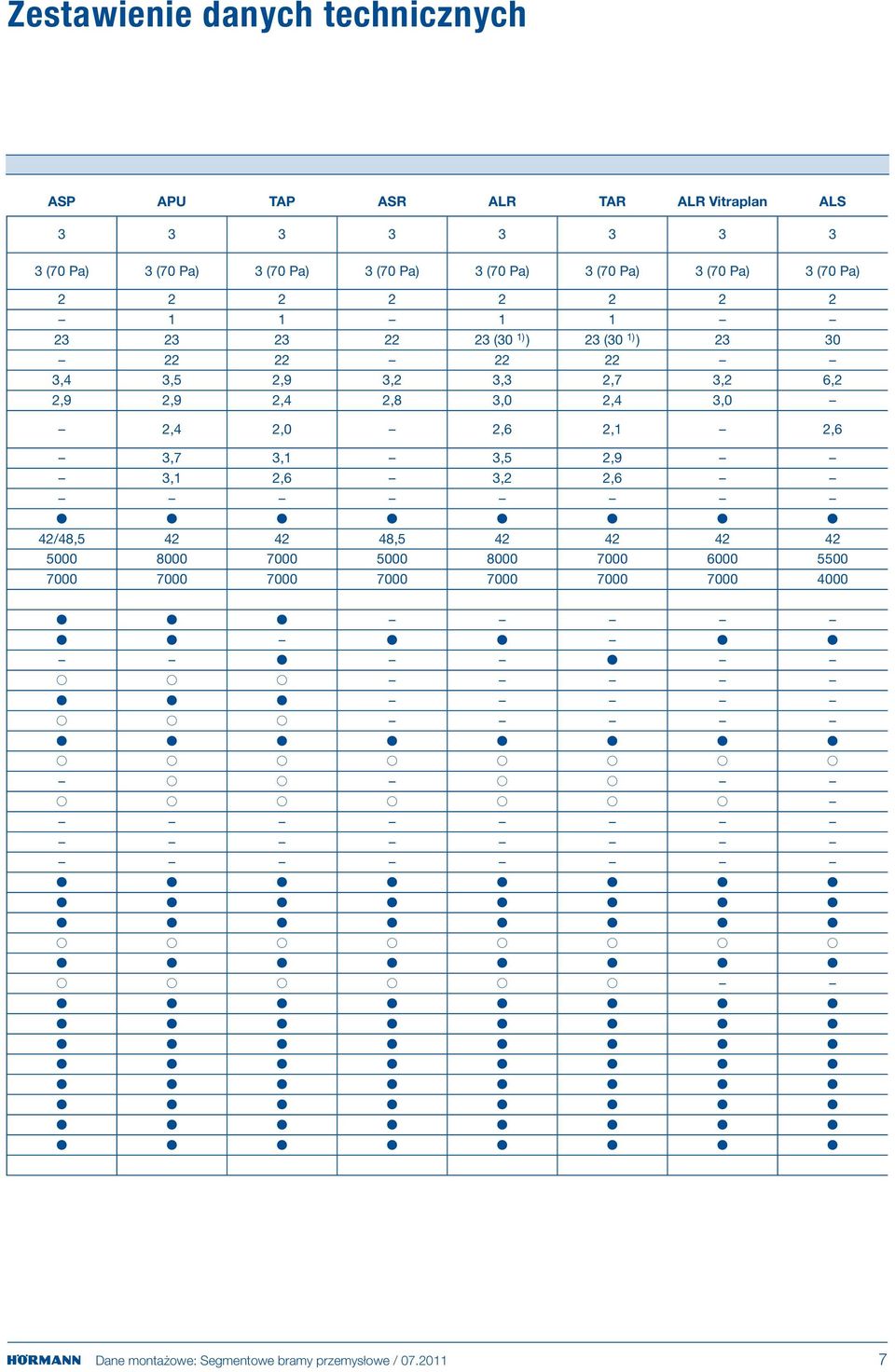

7 Zestawienie danych technicznych ASP APU TAP ASR ALR TAR ALR Vitraplan ALS (70 Pa) (70 Pa) (70 Pa) (70 Pa) (70 Pa) (70 Pa) (70 Pa) (70 Pa) (0 1) ) (0 1) ) 0,4,5,9,,,7, 6,,9,9,4,8,0,4,0,4,0,6,1,6,7,1,5,9,1,6,,6 4/48, , Dane montażowe: Segmentowe bramy przemysłowe /

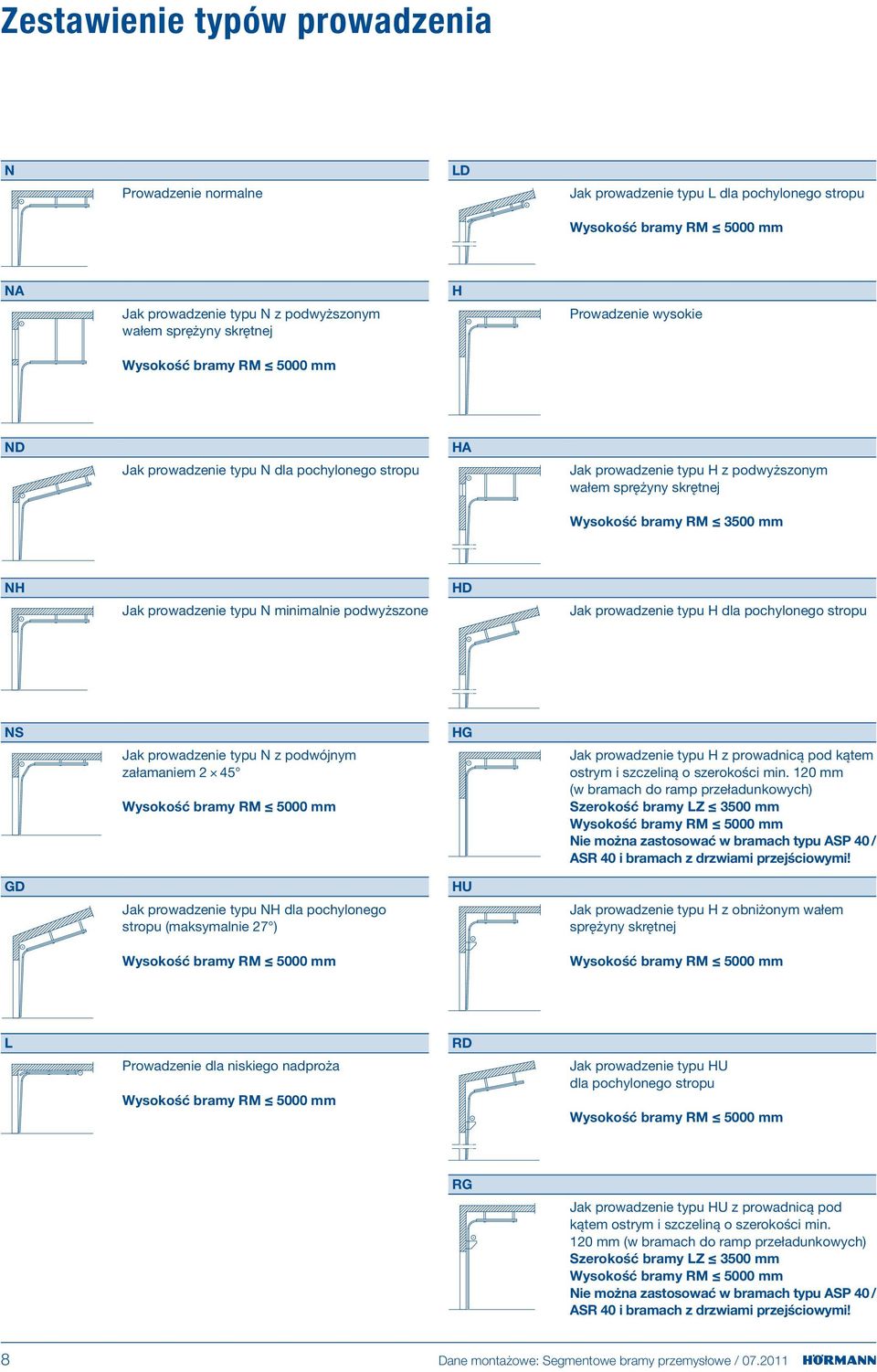

8 Zestawienie typów prowadzenia N Prowadzenie normalne LD Jak prowadzenie typu L dla pochylonego stropu Wysokość bramy mm NA Jak prowadzenie typu N z podwyższonym wałem sprężyny skrętnej Wysokość bramy mm H Prowadzenie wysokie ND Jak prowadzenie typu N dla pochylonego stropu HA Jak prowadzenie typu H z podwyższonym wałem sprężyny skrętnej Wysokość bramy mm NH Jak prowadzenie typu N minimalnie podwyższone HD Jak prowadzenie typu H dla pochylonego stropu NS GD Jak prowadzenie typu N z podwójnym załamaniem 45 Wysokość bramy mm Jak prowadzenie typu NH dla pochylonego stropu (maksymalnie 7 ) Wysokość bramy mm HG HU Jak prowadzenie typu H z prowadnicą pod kątem ostrym i szczeliną o szerokości min. 10 mm (w bramach do ramp przeładunkowych) Szerokość bramy mm Wysokość bramy mm Nie można zastosować w bramach typu ASP 40 / ASR 40 i bramach z drzwiami przejściowymi! Jak prowadzenie typu H z obniżonym wałem sprężyny skrętnej Wysokość bramy mm L Prowadzenie dla niskiego nadproża Wysokość bramy mm RD Jak prowadzenie typu HU dla pochylonego stropu Wysokość bramy mm RG Jak prowadzenie typu HU z prowadnicą pod kątem ostrym i szczeliną o szerokości min. 10 mm (w bramach do ramp przeładunkowych) Szerokość bramy mm Wysokość bramy mm Nie można zastosować w bramach typu ASP 40 / ASR 40 i bramach z drzwiami przejściowymi! 8 Dane montażowe: Segmentowe bramy przemysłowe /

9 Zestawienie typów prowadzenia V Prowadzenie pionowe (w bramach obsługiwanych ręcznie wymagany dodatkowo napęd ręczny!) VA Jak prowadzenie typu V z podwyższonym wałem sprężyny skrętnej (w bramach obsługiwanych ręcznie wymagany dodatkowo napęd ręczny!) Wysokość bramy mm VU Jak prowadzenie typu V z obniżonym wałem sprężyny skrętnej (w bramach obsługiwanych ręcznie wymagany dodatkowo napęd ręczny!) WG Jak prowadzenie typu VU z prowadnicą pod kątem ostrym i szczeliną o szerokości min. 10 mm (w bramach do ramp przeładunkowych) (w bramach obsługiwanych ręcznie wymagany dodatkowo napęd ręczny z przekładnią łańcuchową!) Szerokość bramy mm Wysokość bramy mm Nie można zastosować w bramach typu ASP 40 / ASR 40 i bramach z drzwiami przejściowymi! Wskazówka: Poniższe typy prowadzeń wymagają sprawdzenia w fabryce możliwości technicznych! NK Jak prowadzenie typu NS, przy czym promień obu łuków w stopniach należy dostosować do warunków zabudowy Wysokość bramy mm GS Jak prowadzenie typu NH z podwójnym załamaniem 45 Wysokość bramy mm HS Jak prowadzenie typu H z podwójnym załamaniem 45 HK Jak prowadzenie typu HS, przy czym promień obu łuków w stopniach należy dostosować do warunków zabudowy VS RS Jak prowadzenie typu V, przy czym w razie braku dostatecznej ilości miejsca pod stropem należy zmienić kierunek prowadnic w górnym obszarze poprzez zastosowanie prowadnic w kształcie łuku (w bramach obsługiwanych ręcznie wymagany dodatkowo napęd ręczny!) Jak prowadzenie typu HU z podwójnym załamaniem 45 Wysokość bramy mm WS RK Jak prowadzenie typu VU, przy czym w razie braku dostatecznej ilości miejsca pod stropem należy zmienić kierunek prowadnic w górnym obszarze poprzez zastosowanie prowadnic w kształcie łuku (w bramach obsługiwanych ręcznie wymagany dodatkowo napęd ręczny!) Jak prowadzenie typu RS, przy czym promień obu łuków w stopniach należy dostosować do warunków zabudowy Wysokość bramy mm Dane montażowe: Segmentowe bramy przemysłowe /

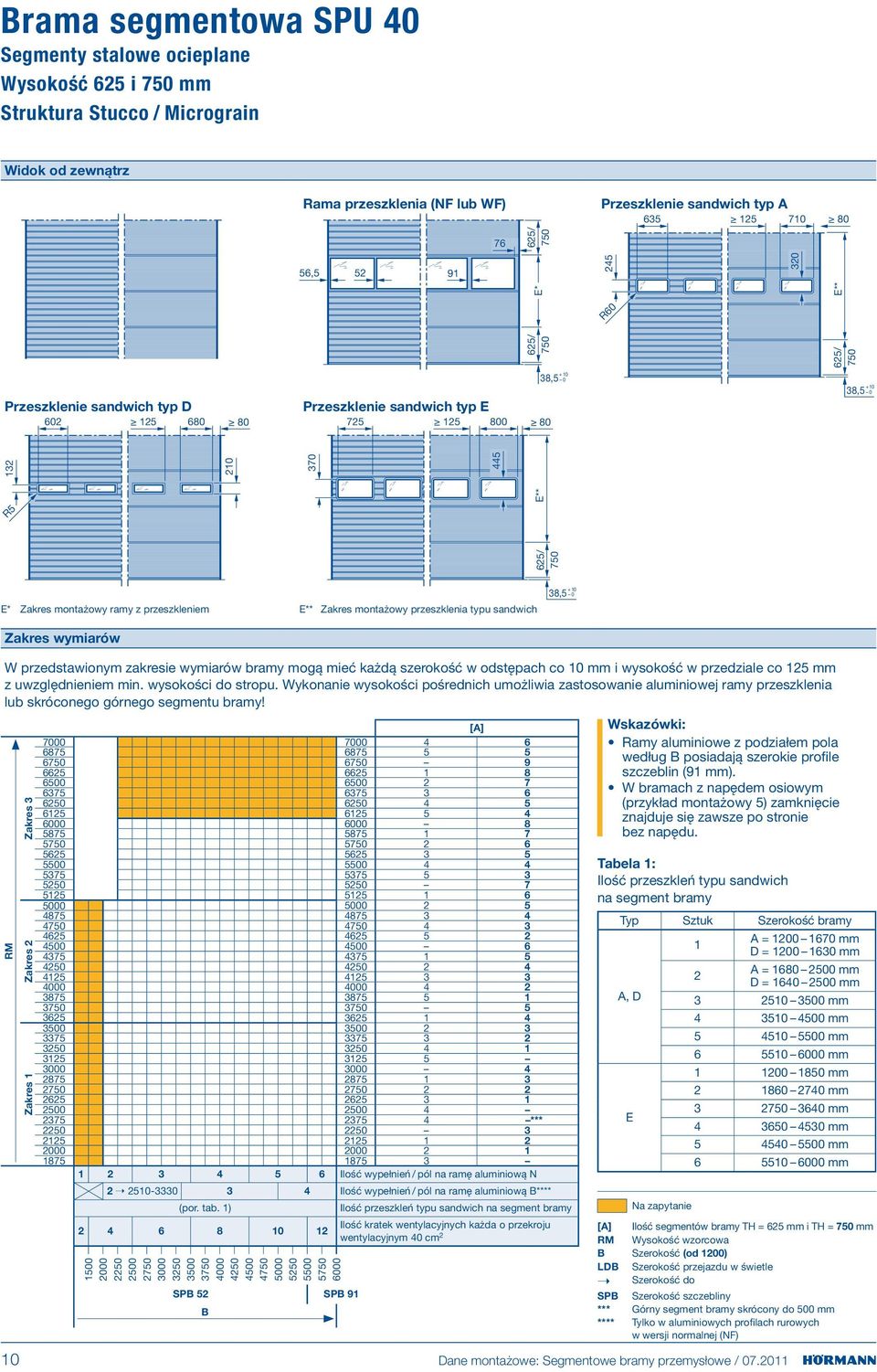

10 R5 rama segmentowa SPU 40 Segmenty stalowe ocieplane Wysokość 65 i 750 mm Struktura Stucco / Micrograin Widok od zewnątrz Rama przeszklenia (N lub W) 76 65/ 750 Przeszklenie sandwich typ A , / E* 0 R60 65/ 750 E** Przeszklenie sandwich typ D ,5 + 0 Przeszklenie sandwich typ E , / 750 E** E* Zakres montażowy ramy z przeszkleniem E** Zakres montażowy przeszklenia typu sandwich 8,5 + 0 Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm i wysokość w przedziale co 15 mm z uwzględnieniem min. wysokości do stropu. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego górnego segmentu bramy! Zakres Zakres Zakres 1 [A] *** Ilość wypełnień / pól na ramę aluminiową N Ilość wypełnień / pól na ramę aluminiową **** (por. tab. 1) SP 5 SP 91 Ilość przeszkleń typu sandwich na segment bramy Ilość kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm Wskazówki: Ramy aluminiowe z podziałem pola według posiadają szerokie profile szczeblin (91 mm). W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu. Tabela 1: Ilość przeszkleń typu sandwich na segment bramy Typ Sztuk Szerokość bramy Dane montażowe: Segmentowe bramy przemysłowe / A, D E Na zapytanie 1 A = mm D = mm A = 1680 mm D = 1640 mm 5 mm 4 5 mm 5 45 mm 6 55 mm mm mm 640 mm mm mm 6 55 mm [A] Ilość segmentów bramy TH = 65 mm i TH = 750 mm Wysokość wzorcowa Szerokość (od 100) LD Szerokość przejazdu w świetle Szerokość do SP Szerokość szczebliny *** Górny segment bramy skrócony do 500 mm **** Tylko w aluminiowych profilach rurowych w wersji normalnej (N)

11 rama segmentowa SPU 40 Z drzwiami przejściowymi z progiem Segmenty stalowe ocieplane Wysokość 65 i 750 mm, struktura Stucco / Micrograin Widok od zewnątrz /750 *** Wskazówki dotyczące montażu przeszklenia typu sandwich: W drzwiach przejściowych wbudowanych w bramach o szerokości od mm można montować tylko jedno przeszklenie typu sandwich. Przeszklenia typu sandwich nie można montować z lewej ani z prawej strony obok drzwi przejściowych. Przeszklenie sandwich typ E w drzwiach przejściowych lub obok drzwi jest dostępne tylko na zapytanie! DHS + 8,5 0 65/750 65/ DRH LDS Szerokość przejścia w świetle** (LDS) = Szczeblina 5 mm* = Szczeblina 91 mm = Szerokość bramy 61 Ilość pól Szerokość bramy 61 Ilość pól * Dotyczy także bram bez ramy przeszklenia ** W bramach o szerokości mm szerokość drzwi przejściowych wynosi 80 mm. Wysokość mocowania klamki (DRH) Dolny segment bramy 65 = 955,5 Dolny segment bramy 750 = 80,5 Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm i wysokość w przedziale co 15 mm z uwzględnieniem min. wysokości do stropu. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego segmentu bramy nad drzwiami przejściowymi! Zakres Zakres Zakres 1 SH [A] [D] **** Ilość wypełnień / pól na ramę aluminiową (por. tab. 1)*** SP 5 Ilość przeszkleń typu sandwich na segment bramy Ilość kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm Tabela 1: Ilość przeszkleń typu sandwich na segment bramy Typ Sztuk Szerokość bramy A, D E 1750 mm 5 mm 4 5 mm 5 45 mm mm mm 640 mm mm mm Wskazówki: Przeszklenie typu E dostępne tylko w segmencie bramy nad drzwiami przejściowymi! W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu. Na zapytanie Przeszklenia na zapytanie [A] Ilość segmentów bramy TH = 65 mm i TH = 750 mm [D] Wysokość przejścia (DHS) w świetle drzwi przejściowych w odniesieniu do wysokości wzorcowej SH Wysokość progu (00) SP Szerokość szczebliny DHS Wysokość przejścia w świetle drzwi przejściowych Wysokość wzorcowa Szerokość (od 1750) LDS Szerokość przejścia w świetle DRH Wysokość mocowania klamki Wymiar ościeżnicy w świetle **** Górny segment bramy skrócony do 500 mm Dane montażowe: Segmentowe bramy przemysłowe /

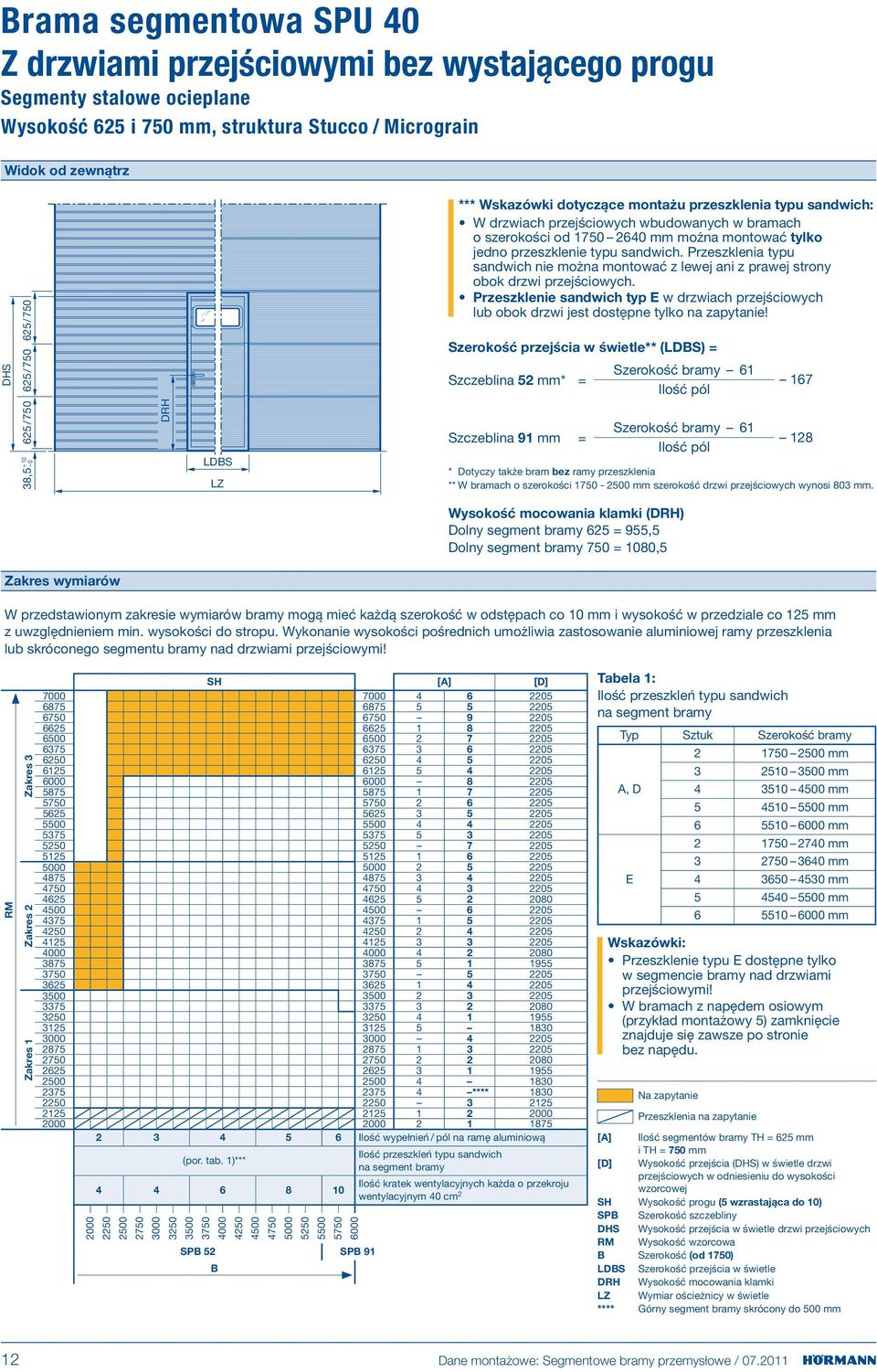

12 rama segmentowa SPU 40 Z drzwiami przejściowymi bez wystającego progu Segmenty stalowe ocieplane Wysokość 65 i 750 mm, struktura Stucco / Micrograin Widok od zewnątrz /750 *** Wskazówki dotyczące montażu przeszklenia typu sandwich: W drzwiach przejściowych wbudowanych w bramach o szerokości od mm można montować tylko jedno przeszklenie typu sandwich. Przeszklenia typu sandwich nie można montować z lewej ani z prawej strony obok drzwi przejściowych. Przeszklenie sandwich typ E w drzwiach przejściowych lub obok drzwi jest dostępne tylko na zapytanie! DHS + 8,5 0 65/750 65/ DRH LDS Szerokość przejścia w świetle** (LDS) = Szczeblina 5 mm* = Szczeblina 91 mm = Szerokość bramy 61 Ilość pól Szerokość bramy 61 Ilość pól * Dotyczy także bram bez ramy przeszklenia ** W bramach o szerokości mm szerokość drzwi przejściowych wynosi 80 mm. Wysokość mocowania klamki (DRH) Dolny segment bramy 65 = 955,5 Dolny segment bramy 750 = 80,5 Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm i wysokość w przedziale co 15 mm z uwzględnieniem min. wysokości do stropu. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego segmentu bramy nad drzwiami przejściowymi! Zakres Zakres Zakres 1 SH [A] [D] **** Ilość wypełnień / pól na ramę aluminiową (por. tab. 1)*** SP 5 SP 91 Ilość przeszkleń typu sandwich na segment bramy Ilość kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm Tabela 1: Ilość przeszkleń typu sandwich na segment bramy Typ Sztuk Szerokość bramy A, D E 1750 mm 5 mm 4 5 mm 5 45 mm 6 55 mm mm 640 mm mm mm 6 55 mm Wskazówki: Przeszklenie typu E dostępne tylko w segmencie bramy nad drzwiami przejściowymi! W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu. Na zapytanie Przeszklenia na zapytanie [A] Ilość segmentów bramy TH = 65 mm i TH = 750 mm [D] Wysokość przejścia (DHS) w świetle drzwi przejściowych w odniesieniu do wysokości wzorcowej SH Wysokość progu (5 wzrastająca do ) SP Szerokość szczebliny DHS Wysokość przejścia w świetle drzwi przejściowych Wysokość wzorcowa Szerokość (od 1750) LDS Szerokość przejścia w świetle DRH Wysokość mocowania klamki Wymiar ościeżnicy w świetle **** Górny segment bramy skrócony do 500 mm 1 Dane montażowe: Segmentowe bramy przemysłowe /

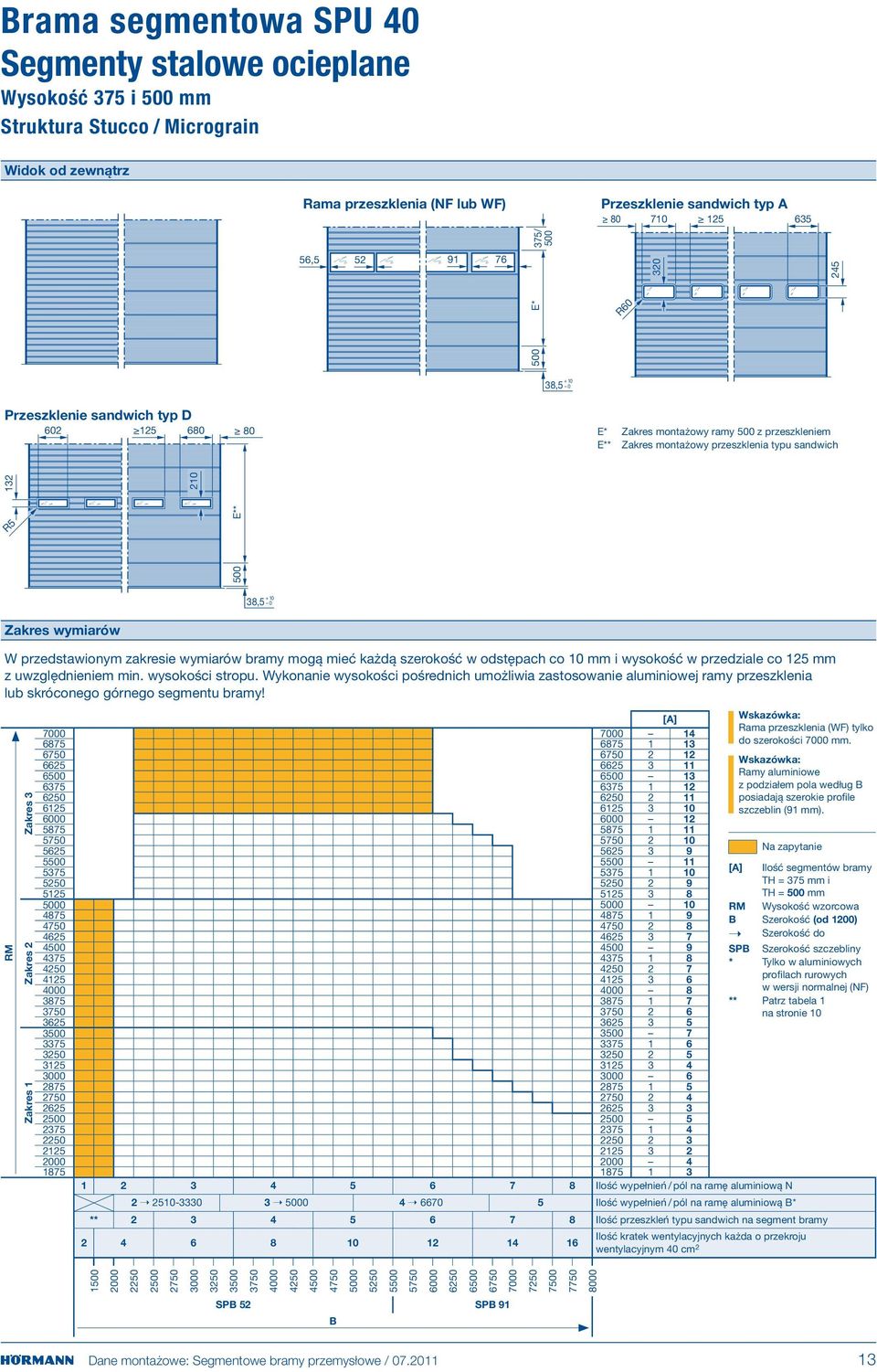

13 rama segmentowa SPU 40 Segmenty stalowe ocieplane Wysokość 75 i 500 mm Struktura Stucco / Micrograin Widok od zewnątrz Rama przeszklenia (N lub W) Przeszklenie sandwich typ A , E* 75/ R60 8,5 + 0 Przeszklenie sandwich typ D E* Zakres montażowy ramy 500 z przeszkleniem E** Zakres montażowy przeszklenia typu sandwich R5 500 E** 1 8,5 + 0 Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm i wysokość w przedziale co 15 mm z uwzględnieniem min. wysokości stropu. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego górnego segmentu bramy! Zakres Zakres Zakres 1 [A] Ilość wypełnień / pól na ramę aluminiową N Wskazówka: Rama przeszklenia (W) tylko do szerokości mm. Wskazówka: Ramy aluminiowe z podziałem pola według posiadają szerokie profile szczeblin (91 mm). Na zapytanie Ilość wypełnień / pól na ramę aluminiową * [A] Ilość segmentów bramy TH = 75 mm i TH = 500 mm Wysokość wzorcowa Szerokość (od 100) Szerokość do SP Szerokość szczebliny * Tylko w aluminiowych profilach rurowych w wersji normalnej (N) ** Patrz tabela 1 na stronie ** Ilość przeszkleń typu sandwich na segment bramy Ilość kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm SP 5 SP 91 Dane montażowe: Segmentowe bramy przemysłowe /

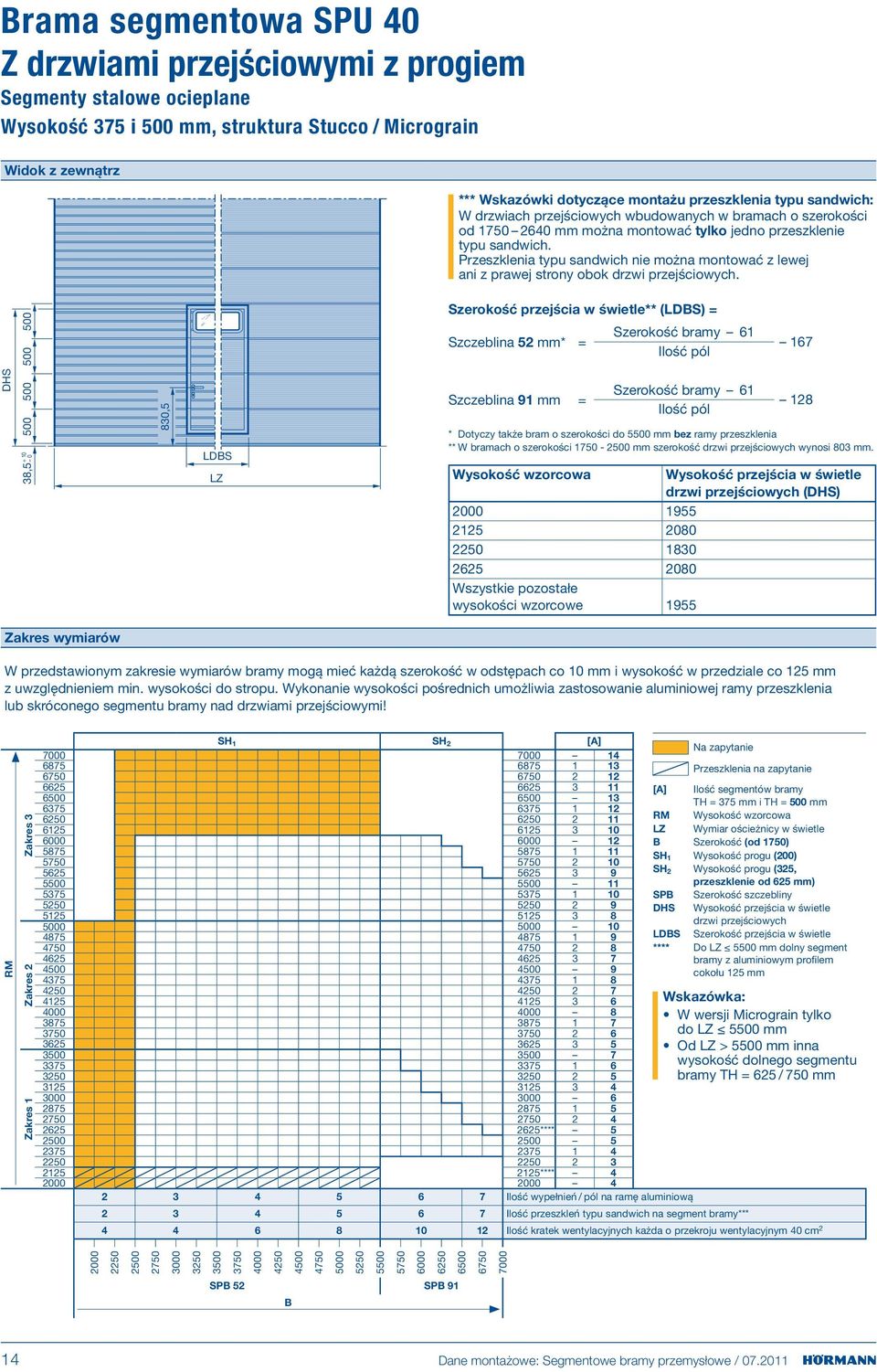

14 rama segmentowa SPU 40 Z drzwiami przejściowymi z progiem Segmenty stalowe ocieplane Wysokość 75 i 500 mm, struktura Stucco / Micrograin Widok z zewnątrz *** Wskazówki dotyczące montażu przeszklenia typu sandwich: W drzwiach przejściowych wbudowanych w bramach o szerokości od mm można montować tylko jedno przeszklenie typu sandwich. Przeszklenia typu sandwich nie można montować z lewej ani z prawej strony obok drzwi przejściowych. DHS , ,5 LDS Szerokość przejścia w świetle** (LDS) = Szczeblina 5 mm* = Szczeblina 91 mm = Szerokość bramy 61 Ilość pól Szerokość bramy 61 Ilość pól * Dotyczy także bram o szerokości do mm bez ramy przeszklenia ** W bramach o szerokości mm szerokość drzwi przejściowych wynosi 80 mm. Wysokość wzorcowa Wysokość przejścia w świetle drzwi przejściowych (DHS) Wszystkie pozostałe wysokości wzorcowe 1955 Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm i wysokość w przedziale co 15 mm z uwzględnieniem min. wysokości do stropu. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego segmentu bramy nad drzwiami przejściowymi! Zakres Zakres Zakres 1 SH 1 SH [A] **** **** Ilość wypełnień / pól na ramę aluminiową Na zapytanie Przeszklenia na zapytanie [A] Ilość segmentów bramy TH = 75 mm i TH = 500 mm Wysokość wzorcowa Wymiar ościeżnicy w świetle Szerokość (od 1750) SH 1 Wysokość progu (00) SH Wysokość progu (5, przeszklenie od 65 mm) SP Szerokość szczebliny DHS Wysokość przejścia w świetle drzwi przejściowych LDS Szerokość przejścia w świetle **** Do mm dolny segment bramy z aluminiowym profilem cokołu 15 mm Ilość przeszkleń typu sandwich na segment bramy*** Wskazówka: W wersji Micrograin tylko do mm Od > mm inna wysokość dolnego segmentu bramy TH = 65 / 750 mm Ilość kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm SP 5 SP Dane montażowe: Segmentowe bramy przemysłowe /

15 rama segmentowa SPU 40 Z drzwiami przejściowymi bez wystającego progu Segmenty stalowe ocieplane Wysokość 75 i 500 mm, struktura Stucco / Micrograin Widok z zewnątrz *** Wskazówki dotyczące montażu przeszklenia typu sandwich: W drzwiach przejściowych wbudowanych w bramach o szerokości od mm można montować tylko jedno przeszklenie typu sandwich. Przeszklenia typu sandwich nie można montować z lewej ani z prawej strony obok drzwi przejściowych Szerokość przejścia w świetle** (LDS) = Szczeblina 5 mm* = Szerokość bramy 61 Ilość pól 167 DHS 500/ / 65 8,5 + 0 DRH LDS Szczeblina 91 mm = Szerokość bramy 61 Ilość pól 18 * Dotyczy także bram o szerokości do mm bez ramy przeszklenia ** W bramach o szerokości mm szerokość drzwi przejściowych wynosi 80 mm. Wysokość wzorcowa Wysokość przejścia w świetle drzwi przejściowych (DHS) wszystkie pozostałe wysokości wzorcowe 1955 Wysokość mocowania klamki (DRH) Dolny segment bramy 500 = 80,5 Dolny segment bramy 65 = 955,5 Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm i wysokość w przedziale co 15 mm z uwzględnieniem min. wysokości do stropu. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego segmentu bramy nad drzwiami przejściowymi! Zakres Zakres Zakres 1 SH 1 SH [A] 14 Na zapytanie Przeszklenia na zapytanie [A] Ilość segmentów bramy TH = 75 mm i TH = 500 mm oraz w bramach o wysokości: 15,, **** TH = 65 mm 1 Wysokość wzorcowa Wymiar ościeżnicy w świetle Szerokość (od 1750) 11 SH 1 Wysokość progu (5 wzrastająca do ) SH Wysokość progu (ok. 1) SP Szerokość szczebliny DHS Wysokość przejścia w świetle drzwi przejściowych 8 LDS Szerokość przejścia w świetle DRH Wysokość mocowania klamki **** **** **** Ilość wypełnień / pól na ramę aluminiową Ilość przeszkleń typu sandwich na segment bramy*** Ilość kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm SP 5 SP 91 Dane montażowe: Segmentowe bramy przemysłowe /

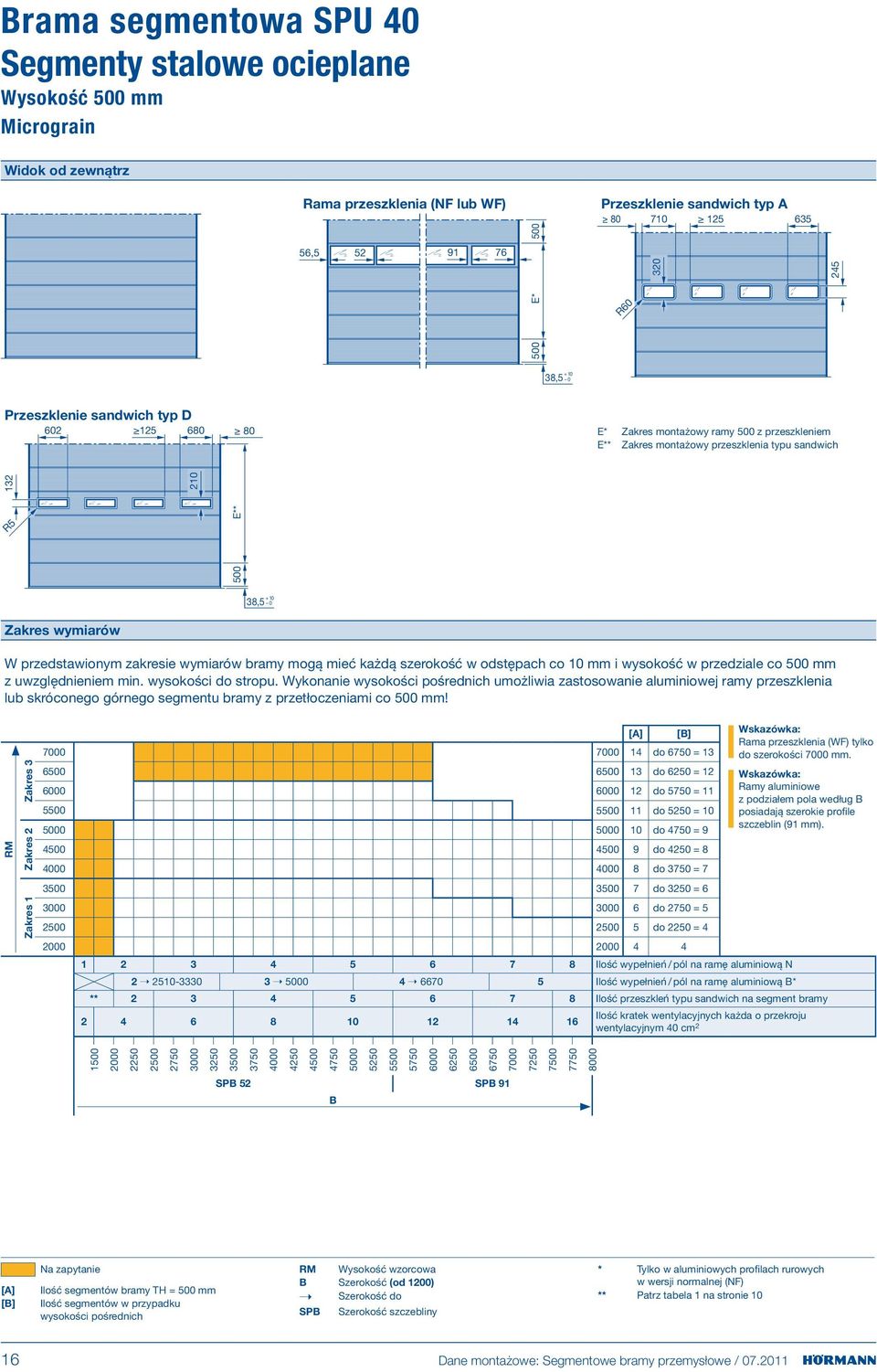

16 rama segmentowa SPU 40 Segmenty stalowe ocieplane Wysokość 500 mm Micrograin Widok od zewnątrz Rama przeszklenia (N lub W) 500 Przeszklenie sandwich typ A , E* 0 45 R60 8,5 + 0 Przeszklenie sandwich typ D E* Zakres montażowy ramy 500 z przeszkleniem E** Zakres montażowy przeszklenia typu sandwich R5 500 E** 1 8,5 + 0 Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm i wysokość w przedziale co 500 mm z uwzględnieniem min. wysokości do stropu. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego górnego segmentu bramy z przetłoczeniami co 500 mm! Zakres Zakres Zakres 1 14 do = 1 1 do = 1 1 do = do = do = 9 9 do = 8 8 do = 7 7 do = 6 6 do = 5 5 do = Ilość wypełnień / pól na ramę aluminiową N Ilość wypełnień / pól na ramę aluminiową * [A] [] Wskazówka: Rama przeszklenia (W) tylko do szerokości mm. Wskazówka: Ramy aluminiowe z podziałem pola według posiadają szerokie profile szczeblin (91 mm). ** Ilość przeszkleń typu sandwich na segment bramy Ilość kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm SP 5 SP 91 [A] [] Na zapytanie Ilość segmentów bramy TH = 500 mm Ilość segmentów w przypadku wysokości pośrednich Wysokość wzorcowa Szerokość (od 100) Szerokość do SP Szerokość szczebliny * Tylko w aluminiowych profilach rurowych w wersji normalnej (N) ** Patrz tabela 1 na stronie 16 Dane montażowe: Segmentowe bramy przemysłowe /

17 rama segmentowa SPU 40 Z drzwiami przejściowymi z progiem Segmenty stalowe ocieplane Wysokość 500 mm, Micrograin Widok z zewnątrz *** Wskazówki dotyczące montażu przeszklenia typu sandwich: W drzwiach przejściowych wbudowanych w bramach o szerokości od mm można montować tylko jedno przeszklenie typu sandwich. Przeszklenia typu sandwich nie można montować z lewej ani z prawej strony obok drzwi przejściowych. DHS , ,5 LDS Szerokość przejścia w świetle** (LDS) = Szczeblina 5 mm* = Szczeblina 91 mm = Szerokość bramy 61 Ilość pól Szerokość bramy 61 Ilość pól * Dotyczy także bram o szerokości do mm bez ramy przeszklenia ** W bramach o szerokości mm szerokość drzwi przejściowych wynosi 80 mm. Wysokość wzorcowa Wysokość przejścia w świetle drzwi przejściowych (DHS) Wszystkie wysokości wzorcowe 1955 Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm i wysokość w przedziale co 500 mm z uwzględnieniem min. wysokości do stropu. Wykonanie wysokości pośrednich począwszy od piątego segmentu bramy umożliwia zastosowanie aluminiowej ramy przeszklenia lub odpowiednio dopasowanego górnego segmentu bramy nad drzwiami przejściowymi! Zakres 1 Zakres Zakres SH 1 [A] [] 14 do = 1 1 do = 1 1 do = do = do = 9 9 do = 8 8 do = 7 7 do = 6 6 do = 5 5 do = Ilość wypełnień / pól na ramę aluminiową N 4 5 Ilość przeszkleń typu sandwich na segment bramy*** Ilość kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm SP 5 [A] [] Na zapytanie Ilość segmentów bramy TH = 500 mm Ilość segmentów w przypadku wysokości pośrednich Wysokość wzorcowa Wymiar ościeżnicy w świetle Szerokość (od 1750) SH 1 Wysokość progu (00) SP DHS LDS Szerokość szczebliny Wysokość przejścia w świetle drzwi przejściowych Szerokość przejścia w świetle Dane montażowe: Segmentowe bramy przemysłowe /

18 rama segmentowa SPU 40 Z drzwiami przejściowymi bez wystającego progu Segmenty stalowe ocieplane Wysokość 500 mm, Micrograin Widok z zewnątrz *** Wskazówki dotyczące montażu przeszklenia typu sandwich: W drzwiach przejściowych wbudowanych w bramach o szerokości od mm można montować tylko jedno przeszklenie typu sandwich. Przeszklenia typu sandwich nie można montować z lewej ani z prawej strony obok drzwi przejściowych. DHS , ,5 LDS Szerokość przejścia w świetle** (LDS) = Szczeblina 5 mm* = Szczeblina 91 mm = Szerokość bramy 61 Ilość pól Szerokość bramy 61 Ilość pól * Dotyczy także bram o szerokości do mm bez ramy przeszklenia ** W bramach o szerokości mm szerokość drzwi przejściowych wynosi 80 mm. Wysokość wzorcowa Wysokość przejścia w świetle drzwi przejściowych (DHS) 1875 Wszystkie pozostałe wysokości wzorcowe 1955 Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm i wysokość w przedziale co 500 mm z uwzględnieniem min. wysokości do stropu. Wykonanie wysokości pośrednich począwszy od piątego segmentu bramy umożliwia zastosowanie aluminiowej ramy przeszklenia lub odpowiednio dopasowanego górnego segmentu bramy nad drzwiami przejściowymi! Zakres 1 Zakres Zakres SH 1 SH [A] [] 14 do = 1 1 do = 1 1 do = do = do = 9 9 do = 8 8 do = 7 7 do = 6 6 do = 5 5 do = Ilość wypełnień / pól na ramę aluminiową N Ilość przeszkleń typu sandwich na segment bramy*** Ilość kratek wentylacyjnych każda o przekroju wentylacyjnym 40 cm SP 5 SP 91 [A] [] Na zapytanie Ilość segmentów bramy TH = 500 mm Ilość segmentów w przypadku wysokości pośrednich Wysokość wzorcowa Wymiar ościeżnicy w świetle Szerokość (od 1750) SH 1 Wysokość progu (5 wzrastająca do ) SH Wysokość progu (ok. 1) SP DHS LDS Szerokość szczebliny Wysokość przejścia w świetle drzwi przejściowych Szerokość przejścia w świetle 18 Dane montażowe: Segmentowe bramy przemysłowe /

19 Wysokość przeszklenia w bramach SPU 40 o takim samym wyglądzie zewnętrznym w strukturze Stucco (Do środka okna od O) Segmenty bram o wysokości 500, 65 i 750 mm Wysokość przeszklenia w oknach sandwich typu A i D o takim samym wyglądzie. Wysokość przeszklenia (do środka okna od O) X X X 6875 X X X X X X X X X X X X X 665 X X X X X X X X X X X X 675 X X X X X X X X X X X X X X X X X 615 X X X X X X X X X X X X X X 5875 X X X X X X X X X X X X X X 565 X X X X X X X X X X X X X X X 575 X X X X X X X X X X X X X 515 X X X X X X X X X X X X 4875 X X X X X X X X X X X X X X X X X 465 X X X X X X X X X X X X 475 X X X X X X X X X X X X X X X X 415 X X X X X X X X X X X X X X X 875 X X X X X X X X X X X 65 X X X X X X X X X X X X 75 X X X X X X X X X X X 15 X X X X X 875 X X X X X X X X X X X 65 X X X X X 75 X X X X X 15 X X X 1875 X Wysokość wzorcowa Dane montażowe: Segmentowe bramy przemysłowe /

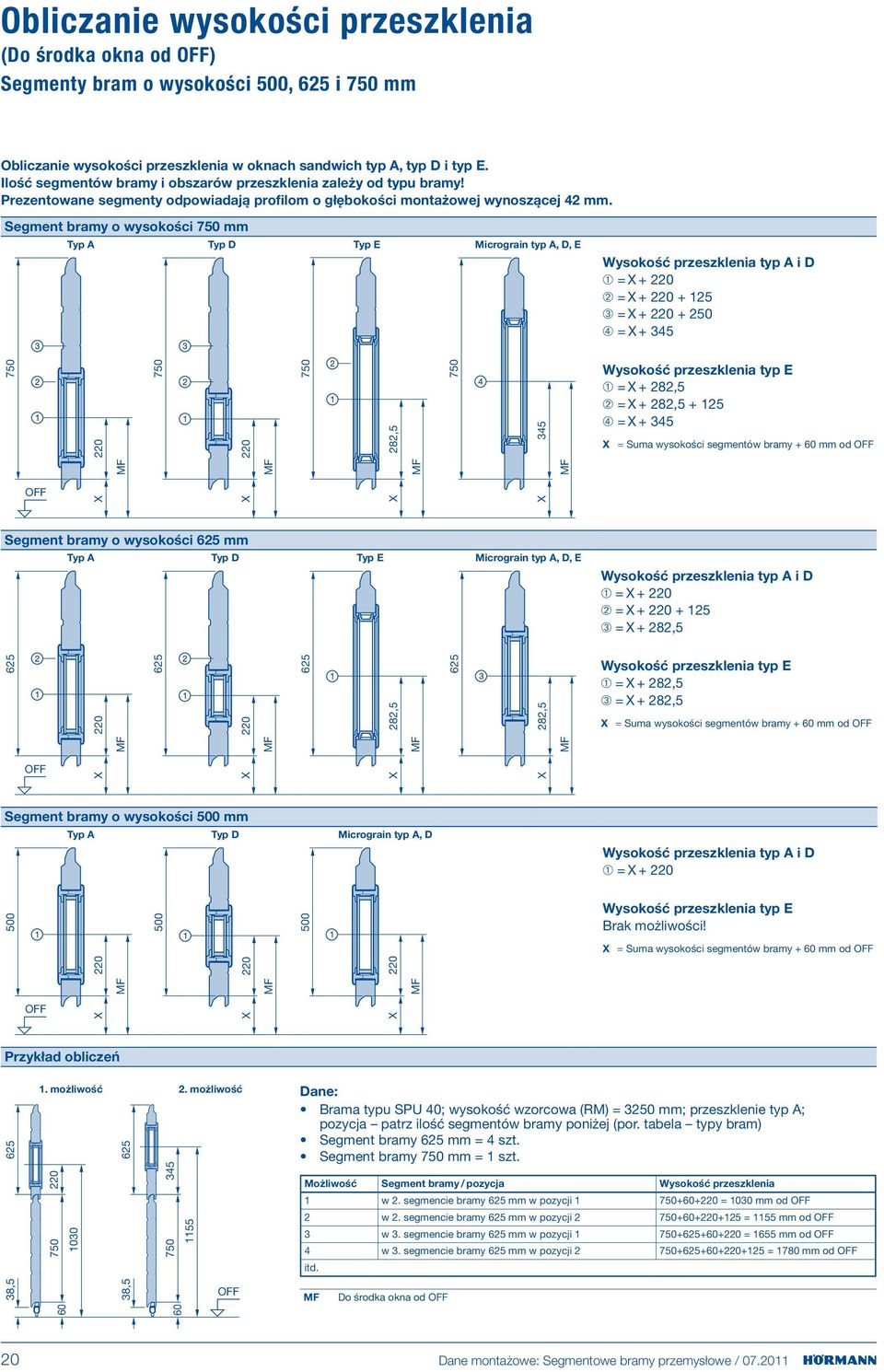

20 Obliczanie wysokości przeszklenia (Do środka okna od O) Segmenty bram o wysokości 500, 65 i 750 mm Obliczanie wysokości przeszklenia w oknach sandwich typ A, typ D i typ E. Ilość segmentów bramy i obszarów przeszklenia zależy od typu bramy! Prezentowane segmenty odpowiadają profilom o głębokości montażowej wynoszącej 4 mm. Segment bramy o wysokości 750 mm Typ A Typ D Typ E Micrograin typ A, D, E Wysokość przeszklenia typ A i D ➀ = X + 0 ➁ = X ➂ = X ➃ = X ,5 750 M M M 45 Wysokość przeszklenia typ E ➀ = X + 8,5 ➁ = X + 8, ➃ = X + 45 X == Suma wysokości segmentów bramy + 60 mm od O M O X X X X Segment bramy o wysokości 65 mm Typ A Typ D Typ E Micrograin typ A, D, E Wysokość przeszklenia typ A i D ➀ = X + 0 ➁ = X ➂ = X + 8, ,5 65 M M 8,5 Wysokość przeszklenia typ E ➀ = X + 8,5 ➂ = X + 8,5 X == Suma wysokości segmentów bramy + 60 mm od O M M O X X X X Segment bramy o wysokości 500 mm Typ A Typ D Micrograin typ A, D Wysokość przeszklenia typ A i D ➀ = X Wysokość przeszklenia typ E rak możliwości! X == Suma wysokości segmentów bramy + 60 mm od O M M M O X X X Przykład obliczeń możliwość. możliwość Dane: rama typu SPU 40; wysokość wzorcowa () = mm; przeszklenie typ A; pozycja patrz ilość segmentów bramy poniżej (por. tabela typy bram) Segment bramy 65 mm = 4 szt. Segment bramy 750 mm = 1 szt Możliwość Segment bramy / pozycja Wysokość przeszklenia 1 w. segmencie bramy 65 mm w pozycji = 0 mm od O w. segmencie bramy 65 mm w pozycji = 1155 mm od O w. segmencie bramy 65 mm w pozycji = 1655 mm od O 4 w. segmencie bramy 65 mm w pozycji = 1780 mm od O itd. O M Do środka okna od O ,5 8,5 0 Dane montażowe: Segmentowe bramy przemysłowe /

21 rama segmentowa ASP 40 Aluminiowe profile rurowe Ocieplany cokół segmentowy Widok z zewnątrz TH TH TH TH TH = Wysokość bramy wysokość cokołu 77 Ilość ram w bramie Wskazówka: W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu 8,5 + 0 Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm z uwzględnieniem min. wysokości do stropu. Zakres Zakres Zakres 1 n [A] n [] n [C] n [D] Ilość wypełnień / pól na ramę aluminiową Ilość kratek wentylacyjnych, każda o przekroju wentylacyjnym 40 cm 1500 SP 65 Na zapytanie Ilość ram segmentów bramy: [A] Wysokość cokołu 750 mm (standard) [] Wysokość cokołu 500 mm [C] Wysokość cokołu 00 mm [D] Wysokość cokołu 1500 mm Wysokość wzorcowa Szerokość (od 100) SP Szerokość szczebliny n Ilość ram aluminiowych Dane montażowe: Segmentowe bramy przemysłowe /

22 rama segmentowa APU 40 N / TAP 40 Aluminiowe profile rurowe Ocieplany cokół segmentowy Widok z zewnątrz * 56, TH TH TH TH = Wysokość bramy wysokość cokołu 5 Ilość ram w bramie * Na życzenie 10 mm, jeżeli brama ma mieć taki sam wygląd jak inna brama o takiej samej wysokości, wyposażona w drzwi przejściowe bez wystającego progu. TH Wskazówka: W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu 8,5 + 0 Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm z uwzględnieniem min. wysokości do stropu. Zakres Zakres Zakres 1 do w TAP 40 n [A] n [] n [C] n [D] Ilość wypełnień / pól na ramę aluminiową Ilość kratek wentylacyjnych, każda o przekroju wentylacyjnym 40 cm SP 5 SP 91 Na zapytanie Ilość ram segmentów bramy: [A] Wysokość cokołu 750 mm (standard) [] Wysokość cokołu 500 mm [C] Wysokość cokołu 00 mm [D] Wysokość cokołu 1500 mm Wysokość wzorcowa Szerokość (od 100) SP Szerokość szczebliny n Ilość ram aluminiowych Dane montażowe: Segmentowe bramy przemysłowe /

23 rama segmentowa APU 40 Aluminiowe profile rurowe Ocieplany cokół segmentowy Widok z zewnątrz * TH TH TH TH = Wysokość bramy wysokość cokołu 5 Ilość ram w bramie * Na życzenie 10 mm, jeżeli brama ma mieć taki sam wygląd jak inna brama o takiej samej wysokości, wyposażona w drzwi przejściowe bez wystającego progu. TH Wskazówka: W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu 8,5 + 0 Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm z uwzględnieniem min. wysokości do stropu. Zakres Zakres Zakres 1 n [A] n [] n [C] n [D] Ilość wypełnień / pól na ramę aluminiową Ilość kratek wentylacyjnych, każda o przekroju wentylacyjnym 40 cm SP 91 Na zapytanie Ilość ram segmentów bramy: [A] Wysokość cokołu 750 mm (standard) [] Wysokość cokołu 500 mm [C] Wysokość cokołu 00 mm [D] Wysokość cokołu 1500 mm Wysokość wzorcowa Szerokość do Szerokość (od 5) SP Szerokość szczebliny n Ilość ram aluminiowych Dane montażowe: Segmentowe bramy przemysłowe /
