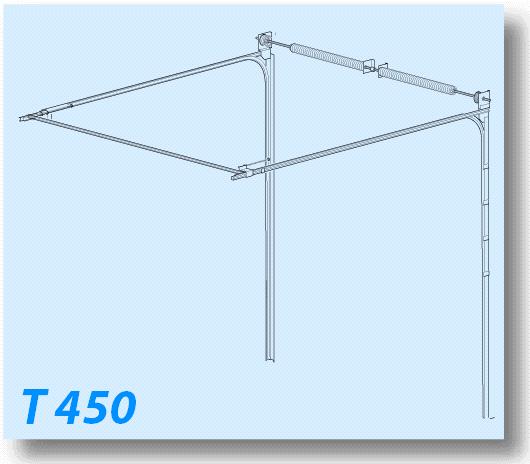

System prowadzenia szyn, wymiary, warunki zabudowy. Normalne prowadzenie szyn T450

Transkrypt

1 System prowadzenia szyn, wymiary, warunki zabudowy. Normalne prowadzenie szyn

2 Spis treści - Normalne prowadzenie szyn Powierzchnia niezbędna do osadzenia prowadnic pionowych oraz wału sprężynowego Przestrzeń niezbędna do montażu prowadnic Przestrzeń niezbędna do montażu prowadnic z wykorzystaniem kąta nachylenia dachu Przestrzeń niezbędna do montażu i obsługi windy łańcuchowej Przestrzeń niezbędna do montażu i obsługi napędu elektrycznego Ilość i rozmieszczenie elementów podwieszeniowych Przestrzeń w obrębie której porusza się blat bramy, wymiary Przestrzeń w obrębie której porusza się blat bramy z wykorzystaniem kąta nachylenia dachu, wymiary 7 2

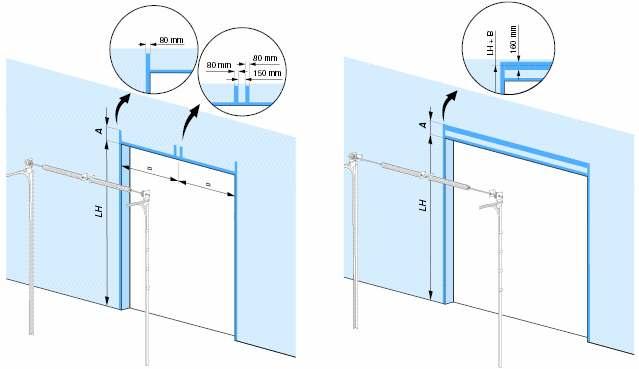

3 Normalne prowadzenie szyn 1.1 Powierzchnia niezbędna do osadzenia prowadnic pionowych oraz wału sprężynowego - minimalna szerokość powierzchni montażowej do montażu prowadnic (podkonstrukcji) wynosi80 mm - dla bram o powierzchni do 25 m² minimalna wysokość powierzchni montażowej wynosi LH (wysokość otworu) + A - dla bram o powierzchni powyżej 18 m² należy przygotować dodatkową powierzchnię montażową 160 mm ponad LH + nadproże + B niezbędne dla zamontowania dodatkowej konsoli wału lub większej ilości sprężyn - powierzchnia do montażu (ewentualnie powierzchnia podkonstrukcji) powinna być płaska oraz równa (w razie potrzeby można ja wykonać z kątownika płaskownika lub profilu zamkniętego) - powierzchnia montażowa (podkonstrukcja) musi być odpowiednio wytrzymała i stabilna. - poziomy pas o szerokości około 80 mm bezpośrednio nad nadprożem stanowiącą powierzchnię styku z górnym profilem uszczelniającym powinien być gładki i licować z powierzchnia montażową. W razie zastosowania podkonstrukcji, dla ułatwienia późniejszego dopasowania powierzchni styku uszczelki górnej, nie należy dokręcać do końca śrub mocujących na nadprożu. Powierzchnia blatu <= 18 m² Powierzchnia blatu m² 3

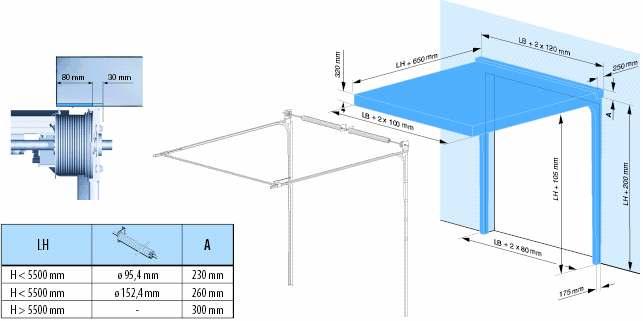

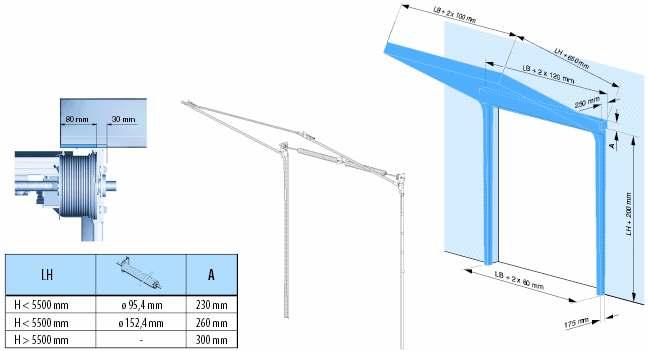

4 1.2 Przestrzeń niezbędna do montażu prowadnic - minimalna głębokość pomieszczenia to LH (wysokość otworu) mm - przestrzeń niezbędna do montażu prowadnic poziomych pokrywa się z obszarem pracy blatu bramy - minimalna szerokość nadproża niezbędna do montażu wału sprężynowego to LB (szerokość otworu) + 2 x 120 mm - w przypadku gdy dostarczone prowadnice poziome są za długie, a głębokość pomieszczenia ograniczona, należy skrócić je podczas montażu 1.3 Przestrzeń niezbędna do montażu prowadnic z wykorzystaniem kąta nachylenia dachu - minimalna głębokość pomieszczenia w obrębie stropu to LH (wysokość otworu) mm - przestrzeń niezbędna do montażu prowadnic poziomych pokrywa się z obszarem pracy blatu bramy - minimalna szerokość nadproża niezbędna do montażu wału sprężynowego to LB (szerokość otworu) + 2 x 120 mm - w przypadku gdy dostarczone prowadnice poziome są za długie, a głębokość pomieszczenia ograniczona, należy skrócić je podczas montażu 4

5 1.4 Przestrzeń niezbędna do montażu i obsługi windy łańcuchowej - minimalna wolna przestrzeń do montażu windy łańcuchowej to 200 x 220 x 250 mm. Jeżeli winda łańcuchowa montowana jest razem z bramą, potrzebna będzie 220 mm szerokości węgarka. Jeżeli natomiast winda łańcuchowa montowana będzie w późniejszym etapie do istniejącej już bramy szerokość ta zwiększy się do 300 mm, chyba że zdemontujemy wał sprężynowy (wówczas wystarczy 220 mm dotyczy to także ewentualnej wymiany lub montażu wyposażenia dodatkowego. - minimalna przestrzeń wymagana dla pracy łańcucha wynosi ok. 220 x 50 mm. - windę łańcuchową można montować po prawej lub lewej stronie 1.5 Przestrzeń niezbędna do montażu i obsługi napędu elektrycznego (łańcucha awaryjnego otwierania bramy) - minimalna wolna przestrzeń do montażu napędu elektrycznego to 300 x 250 x 450 mm. Jeżeli napęd elektryczny montowany jest razem z bramą, potrzebna będzie 250 mm szerokości węgarka. Jeżeli natomiast napęd elektryczny montowany będzie w późniejszym etapie do istniejącej już bramy szerokość ta zwiększy się do 350 mm, chyba że zdemontujemy wał sprężynowy (wówczas wystarczy 250 mm dotyczy to także ewentualnej wymiany lub montażu wyposażenia dodatkowego. - minimalna przestrzeń wymagana dla pracy łańcucha awaryjnego otwierania wynosi ok. 50 x 180 mm. - napęd elektryczny można montować po prawej lub lewej stronie 5

6 1.6 Ilość i rozmieszczenie elementów podwieszeniowych - dla wysokości światła bramy <= 3000 mm, pozioma prowadnica posiada jeden element podwieszeniowy, układ A - dla wysokości światła bramy 3000 <LH <=5000 mm, pozioma prowadnica posiada dwa elementy podwieszeniowe, układ B - dla wysokości światła bramy > 5000 mm, pozioma prowadnica posiada trzy elementy podwieszeniowe, układ C LH <= 3000 mm 3000< LH <= 5000 mm LH > 5000 mm 1.7 Przestrzeń w obrębie której porusza się blat bramy, wymiary Poruszający się blat bramy wymaga zachowania wolnej przestrzeni umożliwiającej swobodne otwieranie i zamykanie się. Należy zwrócić uwagę przygotowując miejsce pod montaż bramy. 6

7 1.8 Przestrzeń w obrębie której porusza się blat bramy z wykorzystaniem kąta nachylenia dachu, wymiary. Poruszający się blat bramy wymaga zachowania wolnej przestrzeni umożliwiającej swobodne otwieranie i zamykanie się. Należy zwrócić uwagę przygotowując miejsce pod montaż bramy. 7
