1 BAMY GAAŻOWE OZWIENE

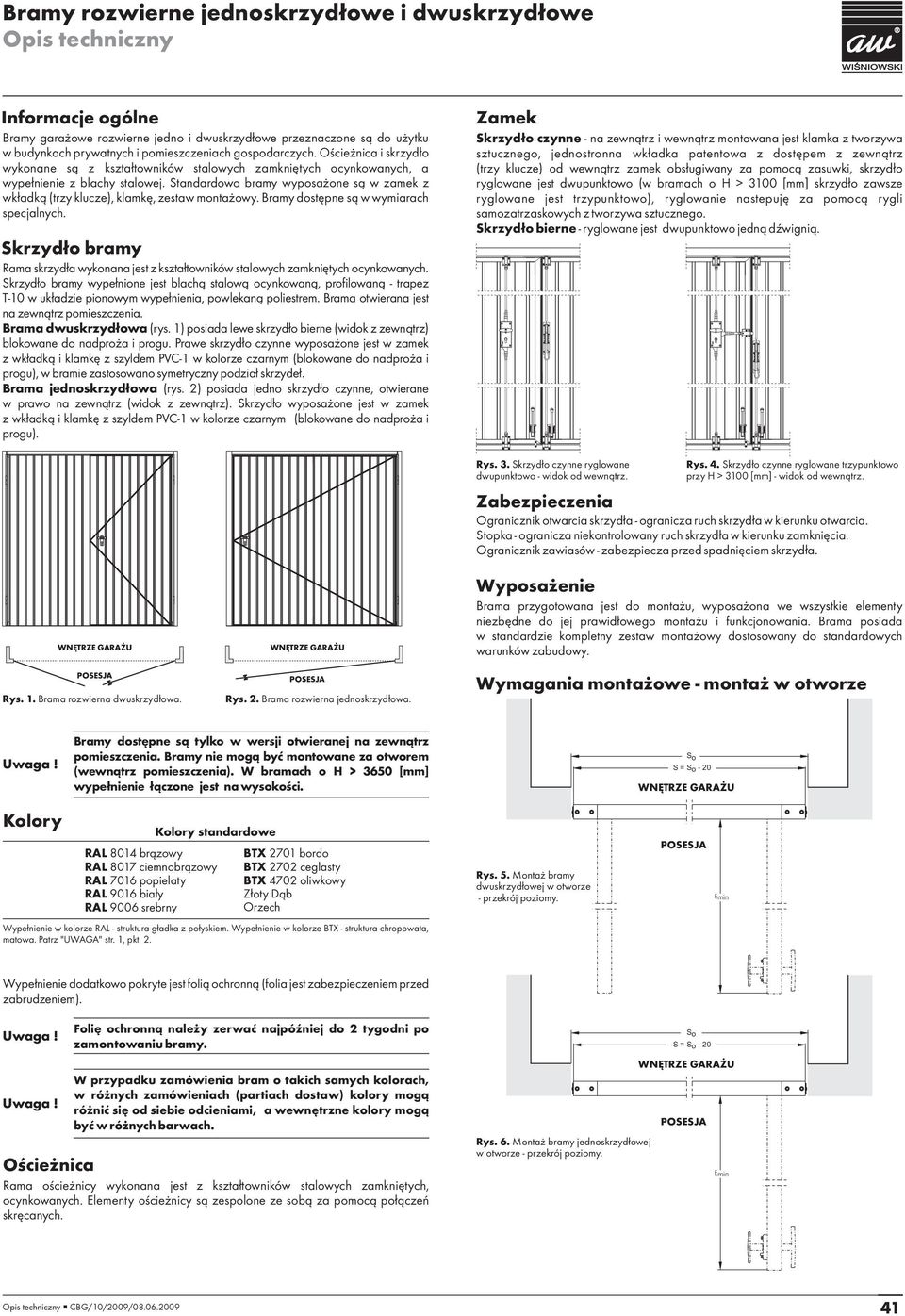

2 Informacje ogólne Bramy garażowe rozwierne jedno i dwuskrzydłowe przeznaczone są do użytku w budynkach prywatnych i pomieszczeniach gospodarczych. Ościeżnica i skrzydło wykonane są z kształtowników stalowych zamkniętych ocynkowanych, a wypełnienie z blachy stalowej. tandardowo bramy wyposażone są w zamek z wkładką (trzy klucze), klamkę, zestaw montażowy. Bramy dostępne są w wymiarach specjalnych. krzydło bramy ama skrzydła wykonana jest z kształtowników stalowych zamkniętych ocynkowanych. krzydło bramy wypełnione jest blachą stalową ocynkowaną, profilowaną - trapez T-10 w układzie pionowym wypełnienia, powlekaną poliestrem. Brama otwierana jest na zewnątrz pomieszczenia. Brama dwuskrzydłowa (rys. 1) posiada lewe skrzydło bierne (widok z zewnątrz) blokowane do nadproża i progu. Prawe skrzydło czynne wyposażone jest w zamek z wkładką i klamkę z szyldem PVC-1 w kolorze czarnym (blokowane do nadproża i progu), w bramie zastosowano symetryczny podział skrzydeł. Brama jednoskrzydłowa (rys. ) posiada jedno skrzydło czynne, otwierane w prawo na zewnątrz (widok z zewnątrz). krzydło wyposażone jest w zamek z wkładką i klamkę z szyldem PVC-1 w kolorze czarnym (blokowane do nadproża i progu). Zamek krzydło czynne - na zewnątrz i wewnątrz montowana jest klamka z tworzywa sztucznego, jednostronna wkładka patentowa z dostępem z zewnątrz (trzy klucze) od wewnątrz zamek obsługiwany za pomocą zasuwki, skrzydło ryglowane jest dwupunktowo (w bramach o > 3100[mm] skrzydło zawsze ryglowane jest trzypunktowo), ryglowanie nastepuję za pomocą rygli samozatrzaskowych z tworzywa sztucznego. krzydło bierne - ryglowane jest dwupunktowo jedną dźwignią. ys. 1. Brama rozwierna dwuskrzydłowa. ys.. Brama rozwierna jednoskrzydłowa. ys. 3. krzydło czynne ryglowane dwupunktowo - widok od wewnątrz. ys.. krzydło czynne ryglowane trzypunktowo przy > 3100[mm] - widok od wewnątrz. Zabezpieczenia Ogranicznik otwarcia skrzydła - ogranicza ruch skrzydła w kierunku otwarcia. topka - ogranicza niekontrolowany ruch skrzydła w kierunku zamknięcia. Ogranicznik zawiasów - zabezpiecza przed spadnięciem skrzydła. Wyposażenie Brama przygotowana jest do montażu, wyposażona we wszystkie elementy niezbędne do jej prawidłowego montażu i funkcjonowania. Brama posiada w standardzie kompletny zestaw montażowy dostosowany do standardowych warunków zabudowy. Wymagania montażowe - montaż w otworze Uwaga! Bramy dostępne są tylko w wersji otwieranej na zewnątrz pomieszczenia. Bramy nie mogą być montowane za otworem (wewnątrz pomieszczenia). W bramach o > 3650 [mm] wypełnienie łączone jest na wysokości. = - 0 Kolory Kolory standardowe AL 801 brązowy BTX 701 bordo AL 8017 ciemnobrązowy BTX 70 ceglasty AL 7016 popielaty BTX 70 oliwkowy AL 9016 biały Złoty Dąb AL 9006 srebrny Orzech ys. 5. Montaż bramy dwuskrzydłowej w otworze - przekrój poziomy. Wypełnienie w kolorze AL - struktura gładka z połyskiem. Wypełnienie w kolorze BTX - struktura chropowata, matowa. Patrz "UWAGA" str. 1, pkt.. Wypełnienie dodatkowo pokryte jest folią ochronną (folia jest zabezpieczeniem przed zabrudzeniem). Uwaga! Uwaga! Folię ochronną należy zerwać najpóźniej do tygodni po zamontowaniu bramy. W przypadku zamówienia bram o takich samych kolorach, w różnych zamówieniach (partiach dostaw) kolory mogą różnić się od siebie odcieniami, a wewnętrzne kolory mogą być w różnych barwach. Ościeżnica ama ościeżnicy wykonana jest z kształtowników stalowych zamkniętych, ocynkowanych. Elementy ościeżnicy są zespolone ze sobą za pomocą połączeń skręcanych. ys. 6. Montaż bramy jednoskrzydłowej w otworze - przekrój poziomy. = - 0 CBG/10/009/

3 = o = o - 10 [mm] 30 [mm] ys. 9. Montaż bramy jednoskrzydłowej przed otworem - przekrój poziomy. ys. 7. Montaż bramy jednoskrzydłowej i dwuskrzydłowej w otworze - przekrój pionowy. ymetryczna 1/ [mm] Brama dwuskrzydłowa - 0 [mm] Niesymetryczna Jeżeli c > / Jeżeli c < / c + 0 [mm] - c + 0 [mm] o - 10 [mm] [mm] Brama jednoskrzydłowa - 60 [mm] - 0 [mm] o - 10 [mm] [mm] = o + 50 [mm] 30 [mm] o ys. 10. Montaż bramy jednoskrzydłowej i dwuskrzydłowej przed otworem - przekrój pionowy. Wymagania montażowe - montaż przed otworem = N min N min Brama dwuskrzydłowa ymetryczna Niesymetryczna 100 [mm] Jeżeli c > / Jeżeli c < / 1/ [mm] c + 0 [mm] - c + 0 [mm] [mm] o + 50 [mm] [mm] Brama jednoskrzydłowa 100 [mm] - 60 [mm] [mm] o + 50 [mm] [mm] ys. 8. Montaż bramy dwuskrzydłowej przed otworem - przekrój poziomy. - szerokość otworu, - szerokość światła wjazdu po zamontowaniu bramy, c - szerokość światła wjazdu skrzydła czynnego bramy, -, wymiar zamówieniowy, o - wysokość otworu, - wysokość światła wjazdu po zamontowaniu bramy, - wysokość bramy, wymiar zamówieniowy, Nmin - wymagane nadproże, od strony zewnętrznej pomieszczenia, - wymagana przestrzeń od strony zewnętrznej pomieszczenia pozwalająca na otwarcie skrzydła. CBG/10/009/

4 Drzwi przejściowe Drzwi w bramie o wysokości do 00 [mm] wykonane są na całej wysokości skrzydła bramy. Drzwi w bramie o wysokości powyżej 00 [mm] mają wysokość światła przejścia 190 [mm]. zerokość światła przejścia 860 [mm]. ysunki 11-1 przedstawiają kierunki otwierania drzwi i usytuowania zawiasów (nie ma możliwości zmiany kierunku otwierania lub usytuowania drzwi). Drzwi można wykonać w skrzydle bramy o min. szerokości skrzydła 150 [mm]. Drzwi wyposażone są w obustronną klamkę z szyldem w kolorze czarnym i w zamek z wkładką (trzy klucze). dla 00 [mm] 190 [mm] dla > 00 [mm] 90 [mm] ys. 17. Drzwi przejściowe w bramie jednoskrzydłowej o wysokości bramy nie przekraczającej 00 [mm]. 90 [mm] ys. 18. Drzwi przejściowe w bramie jednoskrzydłowej o wysokości bramy powyżej 00 [mm]. ys. 11. Drzwi przejściowe lewe w bramie dwuskrzydłowej - widok z zewnątrz. ys. 1. Drzwi przejściowe prawe w bramie dwuskrzydłowej - widok z zewnątrz. Ocieplenie Brama ocieplona jest styropianem, od wewnątrz ocieplenie wykończone jest panelami PVC w kolorze białym. Konstrukcja bramy wykonana jest z kształtowników stalowych ocynkowanych, bez przegrody termicznej. Kratka wentylacyjna "K-1" Wymiary kratki wentylacyjnej "K-1": 6 x 136 [mm]. Kratka PCV dostępna jest w kolorze brązowym, białym, czarnym. (patrz str. 3, Przeszklenie - okienka/kolory). ys. 19. Przykładowe zastosowanie kratki wentylacyjnej "K-1" w bramie dwuskrzydłowej. ys. 0. Przykładowe zastosowanie kratki wentylacyjnej "K-1" w bramie jednoskrzydłowej. min. 30 [mm] 6 [mm] 136 [mm] ys. 13. Drzwi przejściowe lewe w bramie jednoskrzydłowej - widok z zewnątrz. ys. 1. Drzwi przejściowe prawe w bramie jednoskrzydłowej - widok z zewnątrz. ys. 1. Kratka wentylacyjna "K-1". Niesymetryczny podział skrzydeł Maksymalna szerokość światła przejścia skrzydła większego wynosi 00 [mm]. Zamawiając bramę z niesymetrycznym podziałem skrzydeł należy podać szerokość światła przejścia skrzydła czynnego. dla 00 [mm] dla > 00 [mm] 190 [mm] Lewe skrzydło czynne Lewe skrzydło czynne, prawe ryglowane do progu i ościeżnicy. Podczas otwierania klamkę przekręca się w kierunku zgodnym z ruchem wskazówek zegara. 90 [mm] ys. 15. Drzwi przejściowe w bramie dwuskrzydłowej o wysokości bramy nie przekraczającej 00 [mm]. 90 [mm] ys. 16. Drzwi przejściowe w bramie dwuskrzydłowej o wysokości bramy powyżej 00 [mm]. CBG/10/009/

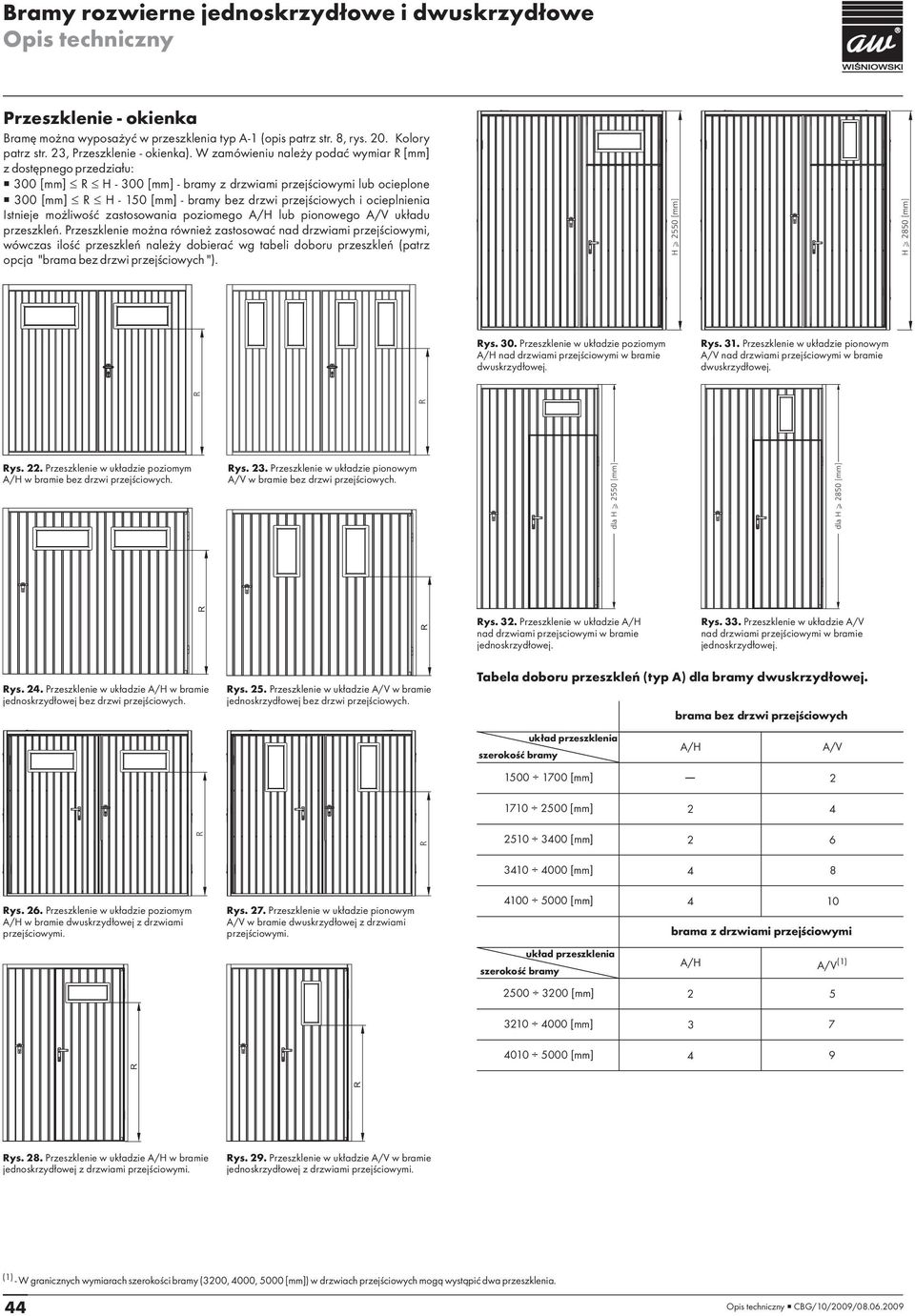

5 Przeszklenie - okienka Bramę można wyposażyć w przeszklenia typ A-1 (opis patrz str. 8, rys. 0. Kolory patrz str. 3, Przeszklenie - okienka). W zamówieniu należy podać wymiar [mm] z dostępnego przedziału: 300 [mm] [mm] - bramy z drzwiami przejściowymi lub ocieplone 300 [mm] [mm] - bramy bez drzwi przejściowych i ocieplnienia Istnieje możliwość zastosowania poziomego A/ lub pionowego A/V układu przeszkleń. Przeszklenie można również zastosować nad drzwiami przejściowymi, wówczas ilość przeszkleń należy dobierać wg tabeli doboru przeszkleń (patrz opcja "brama bez drzwi przejściowych "). > 550 [mm] > 850 [mm] ys. 30. Przeszklenie w układzie poziomym A/ nad drzwiami przejściowymi w bramie dwuskrzydłowej. ys. 31. Przeszklenie w układzie pionowym A/V nad drzwiami przejściowymi w bramie dwuskrzydłowej. ys.. Przeszklenie w układzie poziomym A/ w bramie bez drzwi przejściowych. ys. 3. Przeszklenie w układzie pionowym A/V w bramie bez drzwi przejściowych. dla > 550 [mm] dla > 850 [mm] ys. 3. Przeszklenie w układzie A/ nad drzwiami przejsciowymi w bramie jednoskrzydłowej. ys. 33. Przeszklenie w układzie A/V nad drzwiami przejściowymi w bramie jednoskrzydłowej. ys.. Przeszklenie w układzie A/ w bramie jednoskrzydłowej bez drzwi przejściowych. ys. 5. Przeszklenie w układzie A/V w bramie jednoskrzydłowej bez drzwi przejściowych. Tabela doboru przeszkleń (typ A) dla bramy dwuskrzydłowej. brama bez drzwi przejściowych A/ A/V [mm] [mm] [mm] [mm] 8 ys. 6. Przeszklenie w układzie poziomym A/ w bramie dwuskrzydłowej z drzwiami przejściowymi. ys. 7. Przeszklenie w układzie pionowym A/V w bramie dwuskrzydłowej z drzwiami przejściowymi [mm] 10 brama z drzwiami przejściowymi A/ A/V (1) [mm] [mm] [mm] 9 ys. 8. Przeszklenie w układzie A/ w bramie jednoskrzydłowej z drzwiami przejściowymi. ys. 9. Przeszklenie w układzie A/V w bramie jednoskrzydłowej z drzwiami przejściowymi. (1) - W granicznych wymiarach szerokości bramy (300, 000, 5000 [mm]) w drzwiach przejściowych mogą wystąpić dwa przeszklenia. CBG/10/009/

6 Tabela doboru przeszkleń (typ A) dla bramy jednoskrzydłowej. brama bez drzwi przejściowych A/ A/V [mm] 1 Poziomy układ wypełnienia W bramie jedno- i dwuskrzydłowej można zastosować poziomy układ wypełnienia blachą trapezową T-10. Dostepny w bramach o 3700 [mm] i 000 [mm] bez drzwi przejściowych. Wypełnienie nie jest łączone na wysokości [mm] [mm] 5 brama z drzwiami przejściowymi [mm] [mm] [mm] A/ 1 A/V (1) Dodatkowy zamek W drzwiach przejściowych lub/i w skrzydle czynnym można dodatkowo zastosować zamek wpuszczany z wkładką iztrzema kluczami lub zamek typu Gerda z pięcioma kluczami (zamek montowany jest nad klamką w drzwiach przejściowych lub/i w skrzydle czynnym). Wkładka klasy C W drzwiach przejściowych lub/i w skrzydle czynnym istnieje możliwość zamiany wkładki panentowej na wkładkę klasy C. 5 ys. 38. Poziomy układ wypełnienia w bramie dwuskrzydłowej - widok z zewnątrz. Uszczelnienie szczotkowe ys. 39. Poziomy układ wypełnienia w bramie jednoskrzydłowej - widok z zewnątrz. Uszczelnienie szczotkowe częściowo zabezpiecza przed dostępem zewnętrznych zanieczyszczeń, montowane jest w dolnej części skrzydła czynnego i biernego bramy. zczotka o wysokości ok. 5 [mm]. Brama o wymiarach: 600 [mm] i 600 [mm] montowana jest bezpośrednio na podłożu (rys. 0), brama nie posiada progu. > 600 [mm] lub > 600 [mm] montowana jest w podłożu na głębokości 30 [mm], próg i ościeżnice bramy montowane są w podłożu ( rys. 1a). tosując uszczelnienie szczotkowe, skrzydło czynne i bierne bramy blokowane jest do nadproża i podłoża za pomocą stalowych prętów o średnicy 1 [mm] (rys. 1b). zczegół "A" Zamiana klamek Istnieje możliwość zamiany standardowej klamki PVC-1 w kolorze czarnym na klamkę w kolorze czarnym stosowaną w drzwiach przejściowych (tylko w skrzydle czynnym prawym). zczegół "A" 5 [mm] WIŚNIOWKI ys. 0. Brama dwuskrzydłowa montowana na podłożu - widok z zewnątrz. zczegół "B" ys. 3. Klamka PVC-1. ys. 35. Klamka stosowana w drzwiach przejściowych. yglowanie trzypunktowe skrzydła W bramie jedno- i dwuskrzydłowej o 3100 [mm] można zastosować dodatkowe ryglowanie skrzydła prawego. tandard dla bram o > 3100[mm]. Patrz rys., str. 1. Zamknięcie na kłódkę W bramie jedno- i dwuskrzydłowej oraz w drzwiach przejściowych można zastosować specjalne uchwyty przystosowane do zamknięcia drzwi na kłódkę. ys. 1a. Brama dwuskrzydłowa montowana w podłożu - widok od wewnątrz. zczegół "B" Ościeżnica i próg montowane w podłożu 5 [mm] 30 [mm] zczegół "C" 50 [mm] ys. 36. Drzwi przejściowe z uchwytem na kłódkę - widok z zewnątrz. ys. 37. Brama rozwierna dwuskrzydłowa z uchwytem na kłódkę - widok z zewnątrz. Kąt otwarcia skrzydła 10 stopni tandardowy kąt otwarcia skrzydła bramy wynosi 98 stopni. Istnieje możliwość otwarcia skrzydła na kąt około 10 stopni. zczegół "C" ys. 1b. Brama dwuskrzydłowa blokowana do podłoża - widok od wewnątrz. CBG/10/009/
