1 // LPU 40 teraz z mechanizmem sprężyn naciągowych Segmentowe bramy garażowe Dane montażowe: stan na

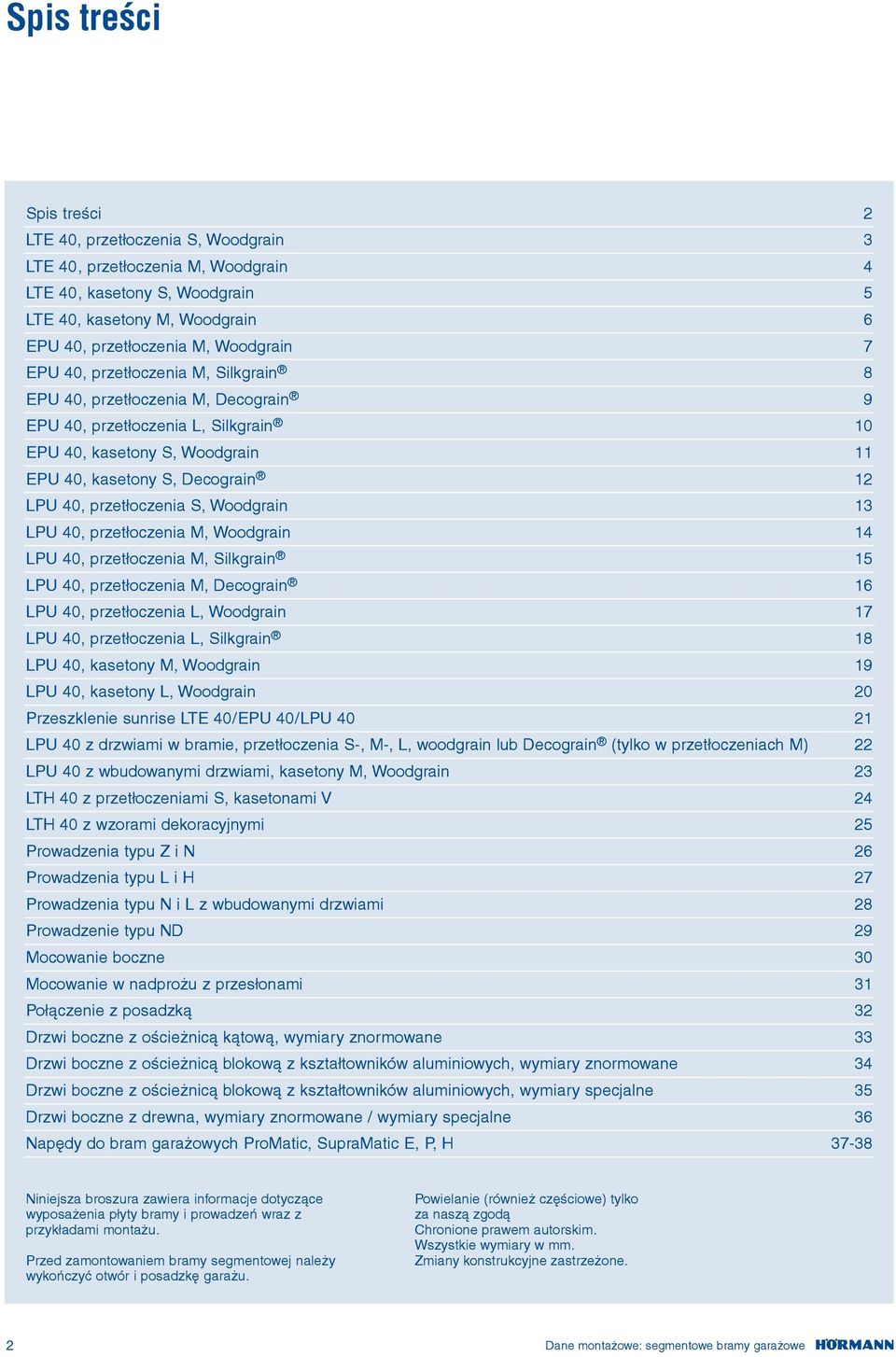

2 Spis treści Spis treści 2 LTE 40, przetłoczenia S, Woodgrain 3 LTE 40, przetłoczenia M, Woodgrain 4 LTE 40, kasetony S, Woodgrain 5 LTE 40, kasetony M, Woodgrain 6 EPU 40, przetłoczenia M, Woodgrain 7 EPU 40, przetłoczenia M, Silkgrain 8 EPU 40, przetłoczenia M, Decograin 9 EPU 40, przetłoczenia L, Silkgrain 10 EPU 40, kasetony S, Woodgrain 11 EPU 40, kasetony S, Decograin 12 LPU 40, przetłoczenia S, Woodgrain 13 LPU 40, przetłoczenia M, Woodgrain 14 LPU 40, przetłoczenia M, Silkgrain 15 LPU 40, przetłoczenia M, Decograin 16 LPU 40, przetłoczenia L, Woodgrain 17 LPU 40, przetłoczenia L, Silkgrain 18 LPU 40, kasetony M, Woodgrain 19 LPU 40, kasetony L, Woodgrain 20 Przeszklenie sunrise LTE 40/EPU 40/LPU LPU 40 z drzwiami w bramie, przetłoczenia S-, M-, L, woodgrain lub Decograin (tylko w przetłoczeniach M) 22 LPU 40 z wbudowanymi drzwiami, kasetony M, Woodgrain 23 LTH 40 z przetłoczeniami S, kasetonami V 24 LTH 40 z wzorami dekoracyjnymi 25 Prowadzenia typu Z i N 26 Prowadzenia typu L i H 27 Prowadzenia typu N i L z wbudowanymi drzwiami 28 Prowadzenie typu ND 29 Mocowanie boczne 30 Mocowanie w nadprożu z przesłonami 31 Połączenie z posadzką 32 Drzwi boczne z ościeżnicą kątową, wymiary znormowane 33 Drzwi boczne z ościeżnicą blokową z kształtowników aluminiowych, wymiary znormowane 34 Drzwi boczne z ościeżnicą blokową z kształtowników aluminiowych, wymiary specjalne 35 Drzwi boczne z drewna, wymiary znormowane / wymiary specjalne 36 Napędy do bram garażowych ProMatic, SupraMatic E, P, H Niniejsza broszura zawiera informacje dotyczące wyposażenia płyty bramy i prowadzeń wraz z przykładami montażu. Przed zamontowaniem bramy segmentowej należy wykończyć otwór i posadzkę garażu. Powielanie (również częściowe) tylko za naszą zgodą Chronione prawem autorskim. Wszystkie wymiary w mm. Zmiany konstrukcyjne zastrzeżone.

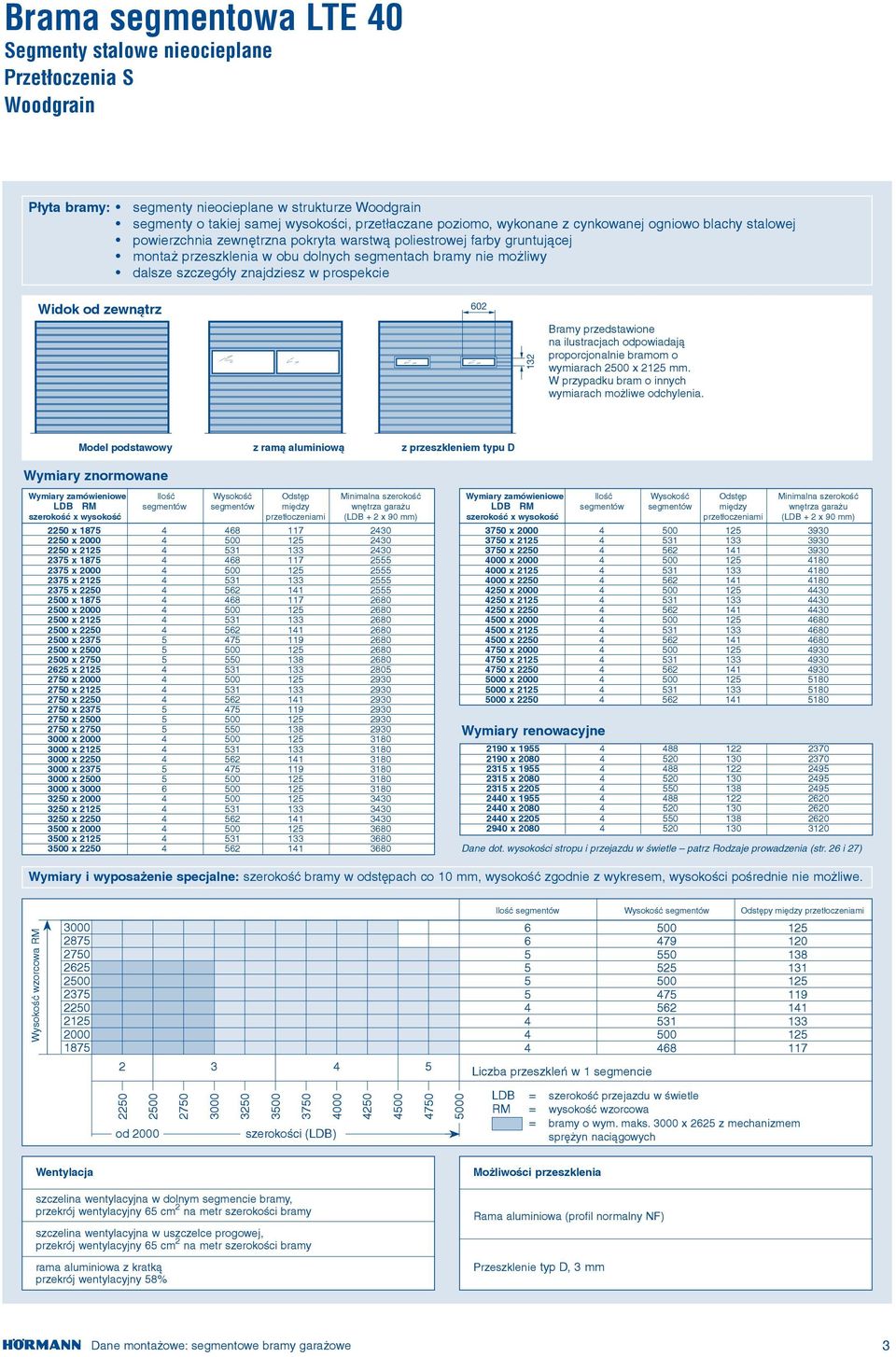

3 Brama segmentowa LTE 40 Segmenty stalowe nieocieplane Przetłoczenia S Woodgrain Płyta bramy: segmenty nieocieplane w strukturze Woodgrain segmenty o takiej samej wysokości, przetłaczane poziomo, wykonane z cynkowanej ogniowo blachy stalowej powierzchnia zewnętrzna pokryta warstwą poliestrowej farby gruntującej montaż przeszklenia w obu dolnych segmentach bramy nie możliwy dalsze szczegóły znajdziesz w prospekcie Bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia. Model podstawowy z ramą aluminiową z przeszkleniem typu D Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami x x x x x x x x x x x x x x x x x x Wymiary renowacyjne 2190 x x x x x x x x x Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wymiary i wyposażenie specjalne: szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem, wysokości pośrednie nie możliwe. Ilość segmentów Wysokość segmentów Odstępy między przetłoczeniami Liczba przeszkleń w 1 segmencie od szerokości (LDB) = bramy o wym. maks. x 2625 z mechanizmem sprężyn naciągowych Wentylacja szczelina wentylacyjna w dolnym segmencie bramy, przekrój wentylacyjny 65 cm 2 na metr szerokości bramy szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm 2 na metr szerokości bramy rama aluminiowa z kratką przekrój wentylacyjny 58% Możliwości przeszklenia Rama aluminiowa (profil normalny NF) Przeszklenie typ D, 3 mm

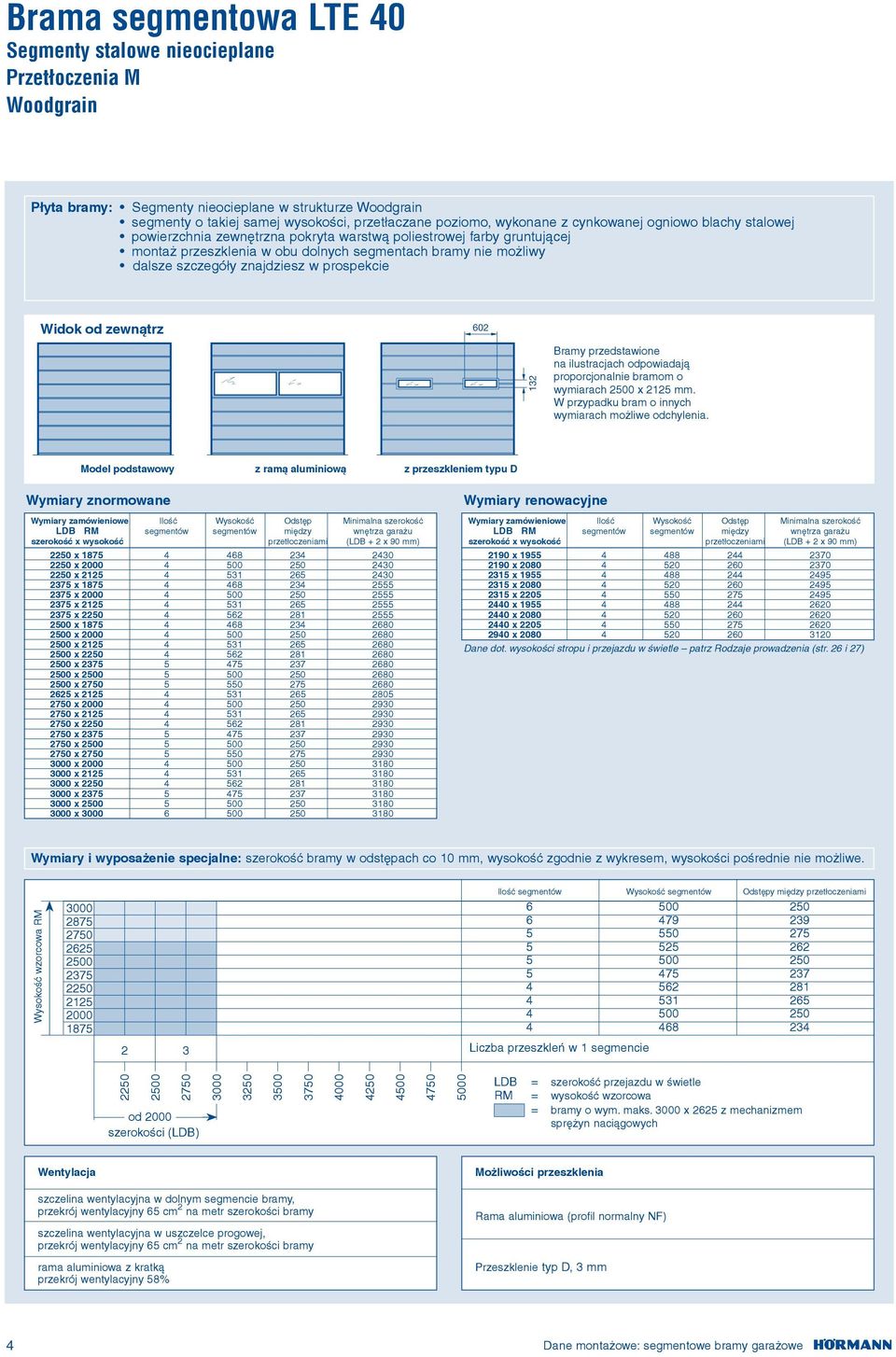

4 Brama segmentowa LTE 40 Segmenty stalowe nieocieplane Przetłoczenia M Woodgrain Płyta bramy: Segmenty nieocieplane w strukturze Woodgrain segmenty o takiej samej wysokości, przetłaczane poziomo, wykonane z cynkowanej ogniowo blachy stalowej powierzchnia zewnętrzna pokryta warstwą poliestrowej farby gruntującej montaż przeszklenia w obu dolnych segmentach bramy nie możliwy dalsze szczegóły znajdziesz w prospekcie Bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia. Model podstawowy z ramą aluminiową z przeszkleniem typu D Wymiary renowacyjne Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami x x x x x x x x x x x x x x x x x x x x x x x x x x x Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami 2190 x x x x x x x x x Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wymiary i wyposażenie specjalne: szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem, wysokości pośrednie nie możliwe Ilość segmentów Wysokość segmentów Odstępy między przetłoczeniami Liczba przeszkleń w 1 segmencie od szerokości (LDB) = bramy o wym. maks. x 2625 z mechanizmem sprężyn naciągowych Wentylacja szczelina wentylacyjna w dolnym segmencie bramy, przekrój wentylacyjny 65 cm 2 na metr szerokości bramy szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm 2 na metr szerokości bramy rama aluminiowa z kratką przekrój wentylacyjny 58% Możliwości przeszklenia Rama aluminiowa (profil normalny NF) Przeszklenie typ D, 3 mm

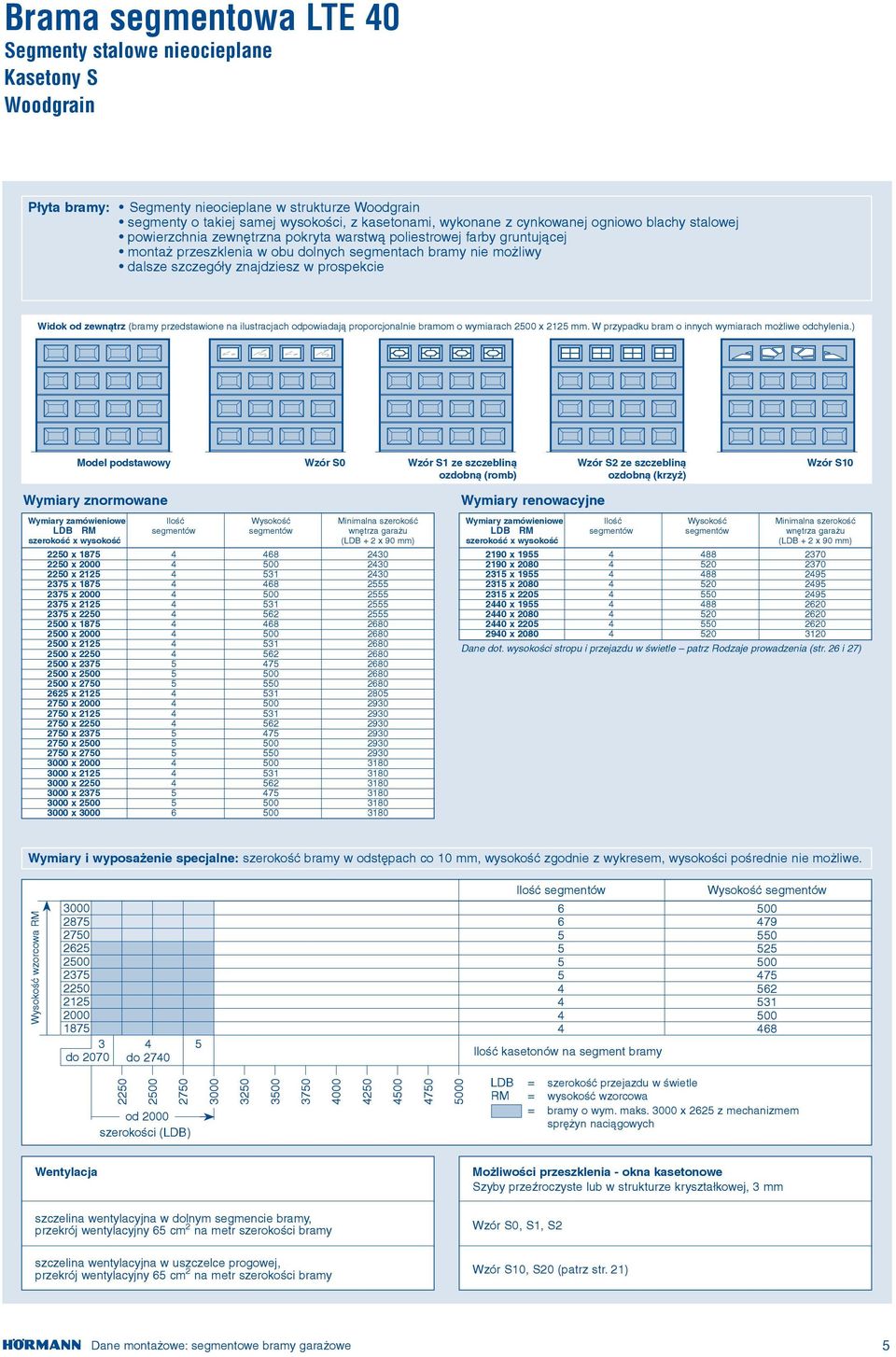

5 Brama segmentowa LTE 40 Segmenty stalowe nieocieplane Kasetony S Woodgrain Płyta bramy: Segmenty nieocieplane w strukturze Woodgrain segmenty o takiej samej wysokości, z kasetonami, wykonane z cynkowanej ogniowo blachy stalowej powierzchnia zewnętrzna pokryta warstwą poliestrowej farby gruntującej montaż przeszklenia w obu dolnych segmentach bramy nie możliwy dalsze szczegóły znajdziesz w prospekcie (bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia.) Model podstawowy Wzór S0 Wzór S1 ze szczebliną ozdobną (romb) Wzór S2 ze szczebliną ozdobną (krzyż) Wzór S10 Wymiary zamówieniowe Ilość Wysokość Minimalna szerokość LDB RM segmentów segmentów wnętrza garażu x x x x x x x x x x x x x x x x x x x x x x x x x x x Wymiary renowacyjne Wymiary zamówieniowe Ilość Wysokość Minimalna szerokość LDB RM segmentów segmentów wnętrza garażu 2190 x x x x x x x x x Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wymiary i wyposażenie specjalne: szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem, wysokości pośrednie nie możliwe do do Ilość segmentów Wysokość segmentów Ilość kasetonów na segment bramy od szerokości (LDB) = bramy o wym. maks. x 2625 z mechanizmem sprężyn naciągowych Wentylacja Możliwości przeszklenia - okna kasetonowe Szyby przeźroczyste lub w strukturze kryształkowej, 3 mm szczelina wentylacyjna w dolnym segmencie bramy, przekrój wentylacyjny 65 cm 2 na metr szerokości bramy szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm 2 na metr szerokości bramy Wzór S0, S1, S2 Wzór S10, S20 (patrz str. 21)

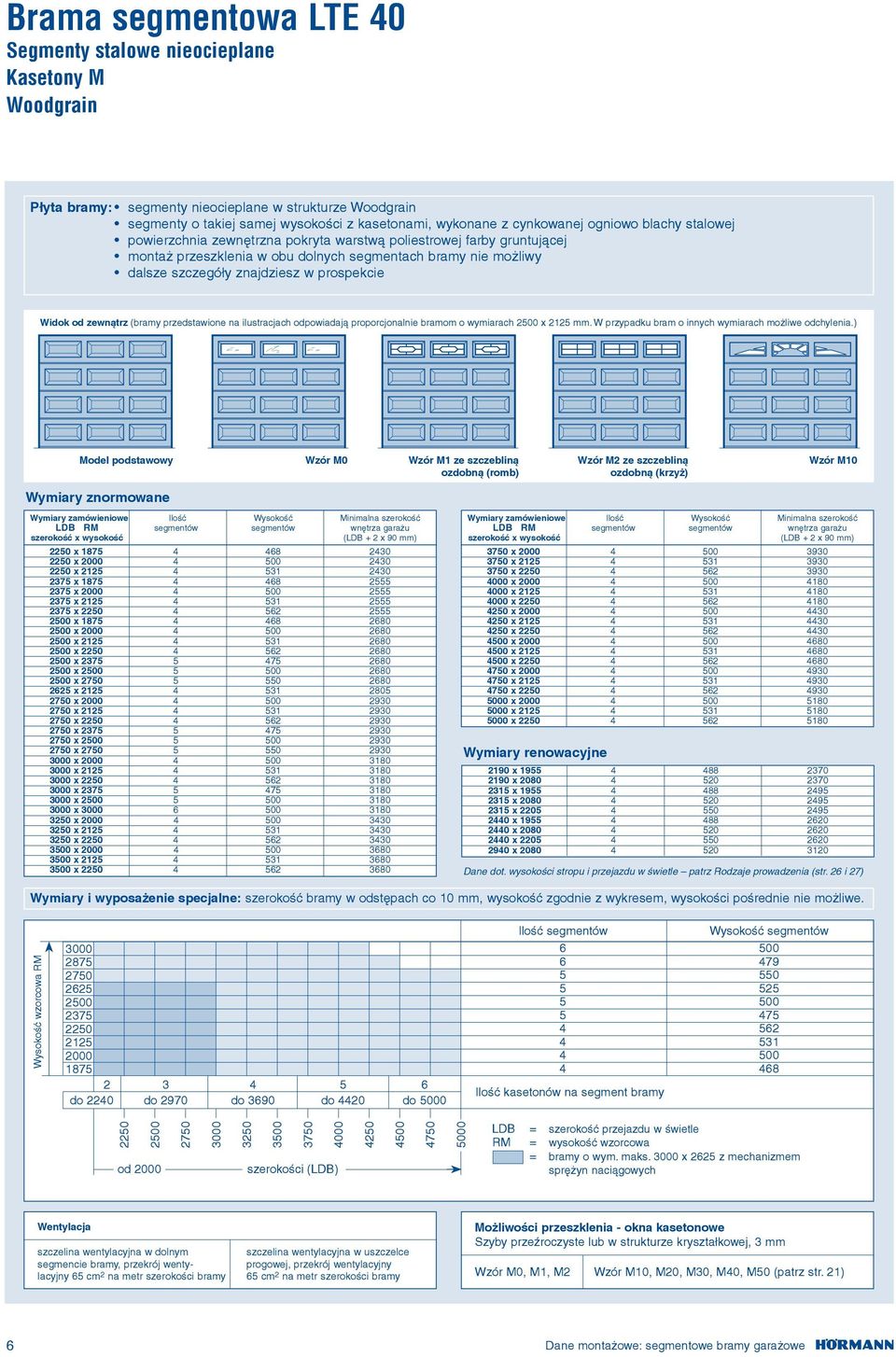

6 Brama segmentowa LTE 40 Segmenty stalowe nieocieplane Kasetony M Woodgrain Płyta bramy: segmenty nieocieplane w strukturze Woodgrain segmenty o takiej samej wysokości z kasetonami, wykonane z cynkowanej ogniowo blachy stalowej powierzchnia zewnętrzna pokryta warstwą poliestrowej farby gruntującej montaż przeszklenia w obu dolnych segmentach bramy nie możliwy dalsze szczegóły znajdziesz w prospekcie (bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia.) Model podstawowy Wzór M0 Wzór M1 ze szczebliną ozdobną (romb) Wymiary zamówieniowe Ilość Wysokość Minimalna szerokość LDB RM segmentów segmentów wnętrza garażu x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Wzór M2 ze szczebliną ozdobną (krzyż) Wzór M10 Wymiary zamówieniowe Ilość Wysokość Minimalna szerokość LDB RM segmentów segmentów wnętrza garażu x x x x x x x x x x x x x x x x x x Wymiary renowacyjne 2190 x x x x x x x x x Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wymiary i wyposażenie specjalne: szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem, wysokości pośrednie nie możliwe do do 2970 do 3690 do 4420 do 5000 Ilość segmentów Wysokość segmentów Ilość kasetonów na segment bramy od szerokości (LDB) = bramy o wym. maks. x 2625 z mechanizmem sprężyn naciągowych Wentylacja szczelina wentylacyjna w dolnym segmencie bramy, przekrój wentylacyjny 65 cm 2 na metr szerokości bramy szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm 2 na metr szerokości bramy Możliwości przeszklenia - okna kasetonowe Szyby przeźroczyste lub w strukturze kryształkowej, 3 mm Wzór M0, M1, M2 Wzór M10, M20, M30, M40, M50 (patrz str. 21)

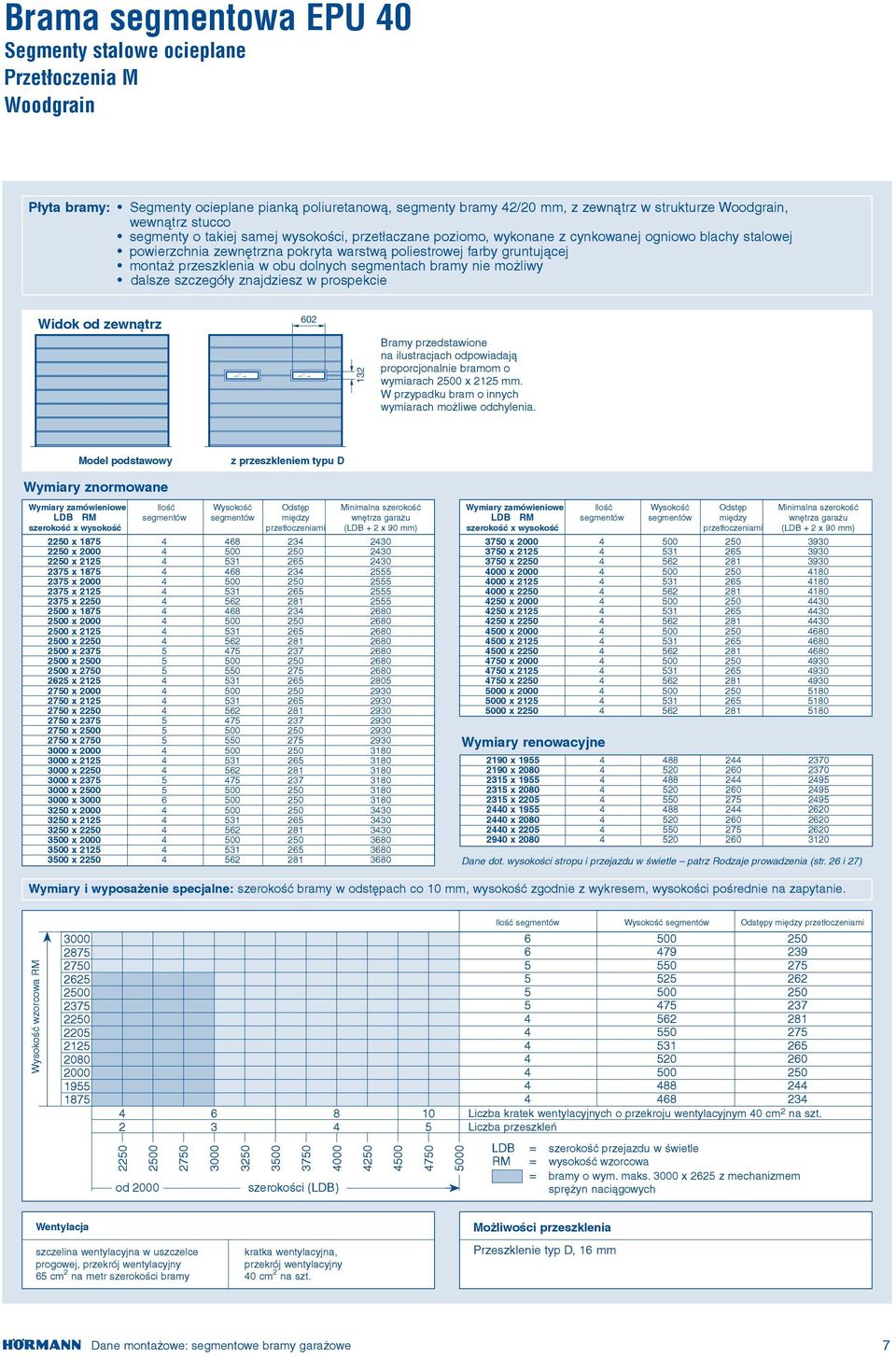

7 Brama segmentowa EPU 40 Segmenty stalowe ocieplane Przetłoczenia M Woodgrain Płyta bramy: Segmenty ocieplane pianką poliuretanową, segmenty bramy 42/20 mm, z zewnątrz w strukturze Woodgrain, wewnątrz stucco segmenty o takiej samej wysokości, przetłaczane poziomo, wykonane z cynkowanej ogniowo blachy stalowej powierzchnia zewnętrzna pokryta warstwą poliestrowej farby gruntującej montaż przeszklenia w obu dolnych segmentach bramy nie możliwy dalsze szczegóły znajdziesz w prospekcie Bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia. Model podstawowy z przeszkleniem typu D Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami x x x x x x x x x x x x x x x x x x Wymiary renowacyjne 2190 x x x x x x x x x Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wymiary i wyposażenie specjalne: szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem, wysokości pośrednie na zapytanie Ilość segmentów Wysokość segmentów Odstępy między przetłoczeniami Liczba kratek wentylacyjnych o przekroju wentylacyjnym 40 cm 2 na szt. Liczba przeszkleń od szerokości (LDB) = bramy o wym. maks. x 2625 z mechanizmem sprężyn naciągowych Wentylacja szczelina wentylacyjna w uszczelce kratka wentylacyjna, progowej, przekrój wentylacyjny przekrój wentylacyjny 65 cm 2 na metr szerokości bramy 40 cm 2 na szt. Możliwości przeszklenia Przeszklenie typ D, 16 mm

8 Brama segmentowa EPU 40 Segmenty stalowe ocieplane Przetłoczenia M Silkgrain Płyta bramy: segmenty ocieplane pianką poliuretanową, segmenty bramy 42/20 mm, z zewnątrz w strukturze Silkgrain, wewnątrz stucco segmenty o takiej samej wysokości, przetłaczane poziomo, wykonane z cynkowanej ogniowo blachy stalowej powierzchnia zewnętrzna pokryta warstwą poliestrowej farby gruntującej dalsze szczegóły znajdziesz w prospekcie Bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia. Model podstawowy Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami x x x x x x x x x x x x x x x x x x Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wymiary i wyposażenie specjalne: szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem, wysokości pośrednie na zapytanie. Ilość segmentów Wysokość segmentów Odstępy między przetłoczeniami od szerokości (LDB) = bramy o wym. maks. x z mechanizmem sprężyn naciągowych Wentylacja szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm2 na metr szerokości bramy

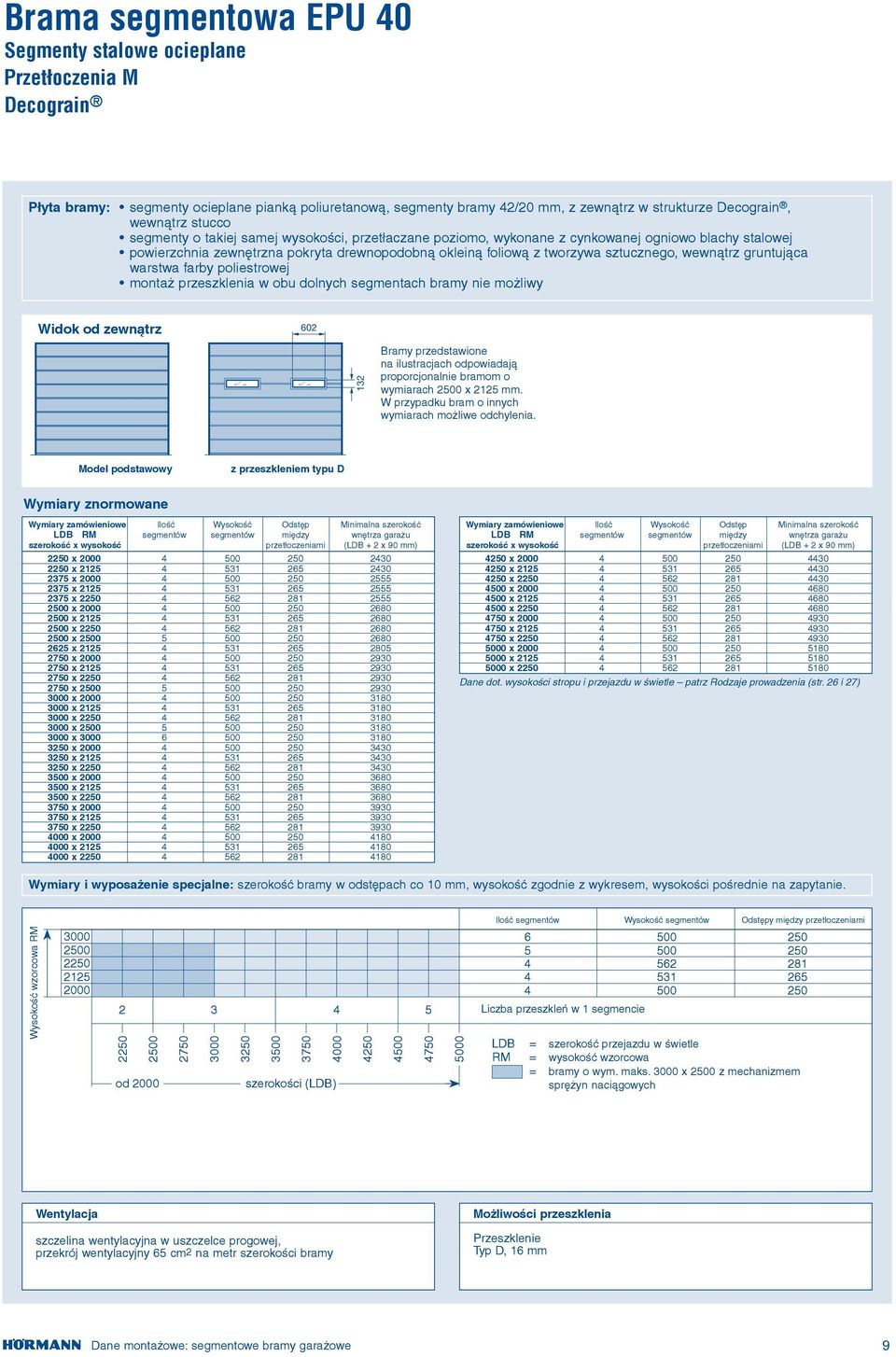

9 Brama segmentowa EPU 40 Segmenty stalowe ocieplane Przetłoczenia M Decograin Płyta bramy: segmenty ocieplane pianką poliuretanową, segmenty bramy 42/20 mm, z zewnątrz w strukturze Decograin, wewnątrz stucco segmenty o takiej samej wysokości, przetłaczane poziomo, wykonane z cynkowanej ogniowo blachy stalowej powierzchnia zewnętrzna pokryta drewnopodobną okleiną foliową z tworzywa sztucznego, wewnątrz gruntująca warstwa farby poliestrowej montaż przeszklenia w obu dolnych segmentach bramy nie możliwy Bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia. Model podstawowy z przeszkleniem typu D Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami 4250 x x x x x x x x x x x x Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wymiary i wyposażenie specjalne: szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem, wysokości pośrednie na zapytanie. Ilość segmentów Wysokość segmentów Odstępy między przetłoczeniami od szerokości (LDB) Liczba przeszkleń w 1 segmencie = bramy o wym. maks. x z mechanizmem sprężyn naciągowych Wentylacja szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm2 na metr szerokości bramy Możliwości przeszklenia Przeszklenie Typ D, 16 mm

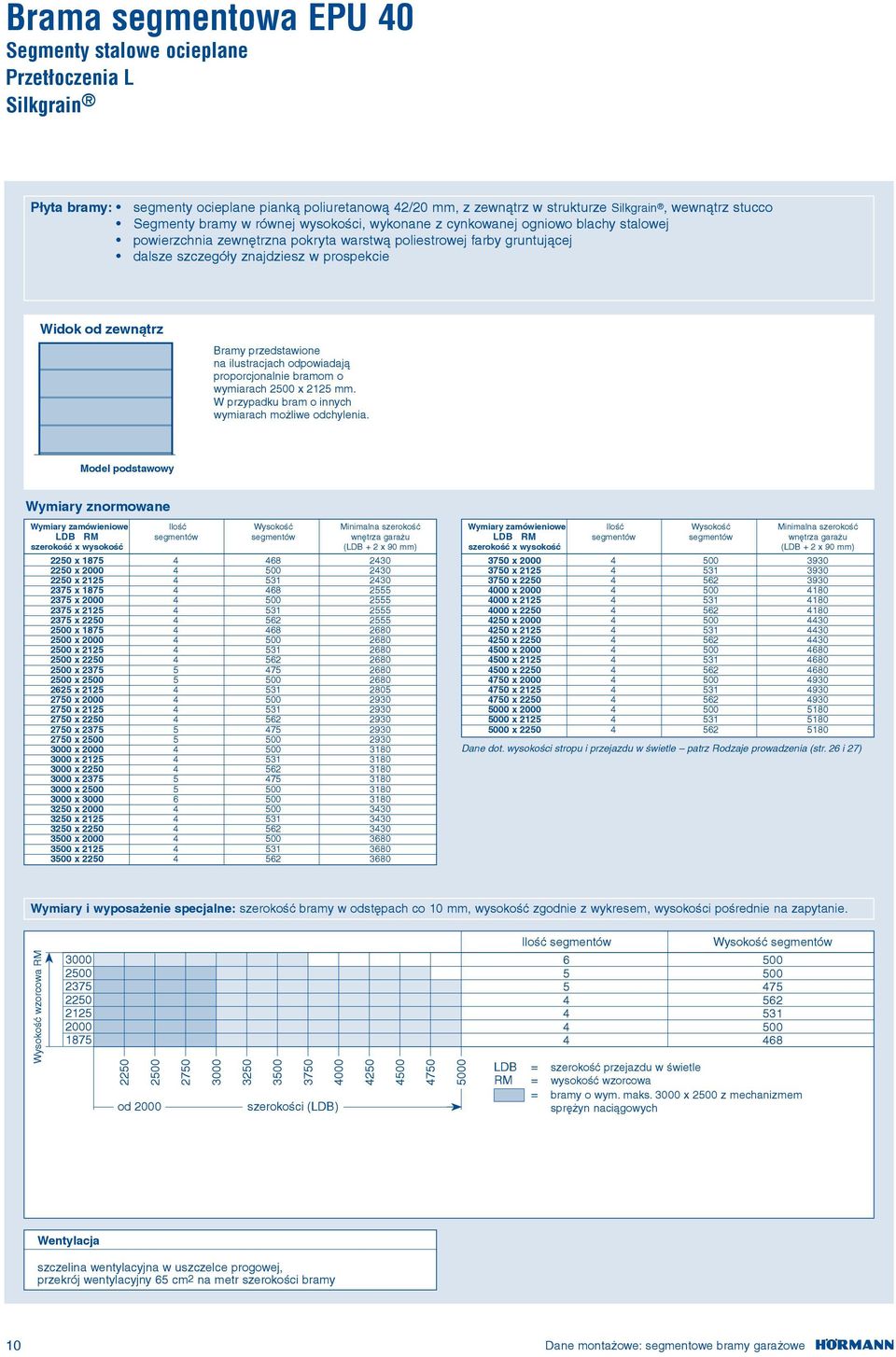

10 Brama segmentowa EPU 40 Segmenty stalowe ocieplane Przetłoczenia L Silkgrain Płyta bramy: segmenty ocieplane pianką poliuretanową 42/20 mm, z zewnątrz w strukturze Silkgrain, wewnątrz stucco Segmenty bramy w równej wysokości, wykonane z cynkowanej ogniowo blachy stalowej powierzchnia zewnętrzna pokryta warstwą poliestrowej farby gruntującej dalsze szczegóły znajdziesz w prospekcie 602 Bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia. 132 Model podstawowy Wymiary zamówieniowe Ilość Wysokość Minimalna szerokość LDB RM segmentów segmentów wnętrza garażu x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Wymiary zamówieniowe Ilość Wysokość Minimalna szerokość LDB RM segmentów segmentów wnętrza garażu x x x x x x x x x x x x x x x x x x Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wymiary i wyposażenie specjalne: szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem, wysokości pośrednie na zapytanie od szerokości (LDB) Ilość segmentów Wysokość segmentów = bramy o wym. maks. x z mechanizmem sprężyn naciągowych Wentylacja szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm2 na metr szerokości bramy 10

11 Brama segmentowa EPU 40 Segmenty stalowe ocieplane Kasetony S Woodgrain Płyta bramy: Segmenty ocieplane pianką poliuretanową, segmenty bramy 42/20 mm, z zewnątrz w strukturze Woodgrain, wewnątrz stucco segmenty o takiej samej wysokości, z kasetonami, wykonane z cynkowanej ogniowo blachy stalowej powierzchnia zewnętrzna pokryta warstwą poliestrowej farby gruntującej montaż przeszklenia w obu dolnych segmentach bramy nie możliwy dalsze szczegóły znajdziesz w prospekcie (bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia.) Model podstawowy Wzór S0 Wzór S1 ze szczebliną ozdobną (romb) Wzór S2 ze szczebliną ozdobną (krzyż) Wzór S10 Wymiary zamówieniowe Ilość Wysokość Minimalna szerokość LDB RM segmentów segmentów wnętrza garażu x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Wymiary zamówieniowe Ilość Wysokość Minimalna szerokość LDB RM segmentów segmentów wnętrza garażu x x x x x x x x x x x x x x x x x x Wymiary renowacyjne 2190 x x x x x x x x x Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wymiary i wyposażenie specjalne: szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem, wysokości pośrednie nie możliwe do od szerokości (LDB) Ilość segmentów Wysokość segmentów Ilość kasetonów w 1 segmencie = bramy o wym. maks. x2625 z mechanizmem sprężyn naciągowych Wentylacja szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm 2 na metr szerokości bramy Możliwości przeszklenia - okna kasetonowe Szyby przeźroczyste lub w strukturze kryształkowej, 16 mm Wzór S0, S1, S2 Wzór S10, S20, S30, S40, S50, S60 (patrz str. 21) 11

12 Brama segmentowa EPU 40 Segmenty stalowe ocieplane Kaseton S Decograin Płyta bramy: Segmenty stalowe ocieplane, wypełnione pianką poliuretanową 42/20 mm, od strony zewnętrznej w strukturze Decograin, od wewnątrz w strukturze Stucco. Segmenty bram o jednakowej wysokości, z kasetonami S wykonane z blachy stalowej ocynkowanej ogniowo. Powierzchnia zewnętrzna pokryta drewnopodobną okleiną foliową z tworzywa sztucznego, wewnątrz gruntująca warstwa farby poliestrowej. Brak możliwości wykonania przeszkleń w obydwu dolnych segmentach bramy. Dalsze szczegóły dostępne w prospekcie. (bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia.) Model podstawowy Wzór S0 Wzór S1 ze szczebliną ozdobną (romb) Wzór S2 ze szczebliną ozdobną (krzyż) Wzór S10 Wymiary zamówieniowe Ilość Wysokość Minimalna szerokość LDB RM segmentów segmentów wnętrza garażu x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Wymiary zamówieniowe Ilość Wysokość Minimalna szerokość LDB RM segmentów segmentów wnętrza garażu 4500 x x x x x x x x x Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wymiary i wyposażenie specjalne: szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem, wysokości pośrednie nie możliwe do od szerokości (LDB) Ilość segmentów Wysokość segmentów Ilość kasetonów w 1 segmencie = bramy o wym. maks. x z mechanizmem sprężyn naciągowych Wentylacja szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm 2 na metr szerokości bramy Możliwości przeszklenia - okna kasetonowe Szyby przeźroczyste lub w strukturze kryształkowej, 16 mm Wzór S0, S1, S2 Wzór S10, S20, S30, S40, S50, S60 (patrz str. 21) 12

13 Brama segmentowa LPU 40 Segmenty stalowe ocieplane Przetłoczenia S Woodgrain Płyta segmenty ocieplane pianką poliuretanową, z zewnątrz segmenty o takiej samej wysokości, przetłaczane poziomo, bramy: w strukturze Woodgrain, wewnątrz stucco wykonane z cynkowanej ogniowo blachy stalowej powierzchnia zewnętrzna pokryta warstwą poliestrowej farby gruntującej montaż przeszklenia w obu dolnych segmentach bramy nie możliwy dalsze szczegóły znajdziesz w prospekcie Bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia. Model podstawowy z ramą aluminiową z przeszkleniem typu D Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami x x x x x x x x x x x x x x x x x x x x x Wymiary renowacyjne 2190 x x x x x x x x x Wymiary i wyposażenie specjalne: szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem, wysokości pośrednie są możliwe Ilość segmentów Wysokość segmentów Odstępy między przetłoczeniami Liczba kratek wentylacyjnych o przekroju wentylacyjnym 40 cm 2 na szt Liczba przeszkleń w 1 segmencie 4250 od szerokości (LDB) = bramy o wym. maks. x 2625 z mechanizmem sprężyn naciągowych Wentylacja szczelina wentylacyjna w uszczelce kratka wentylacyjna, progowej, przekrój wentylacyjny przekrój wentylacyjny 65 cm 2 na metr szerokości bramy 40 cm 2 na szt. Możliwości przeszklenia Rama aluminiowa (profil normalny NF) Przeszklenie typ D, 16 mm 13

14 Brama segmentowa LPU 40 Segmenty stalowe ocieplane Przetłoczenia M Woodgrain Płyta segmenty ocieplane pianką poliuretanową, z zewnątrz segmenty o takiej samej wysokości, przetłaczane poziomo, bramy: w strukturze Woodgrain, wewnątrz stucco wykonane z cynkowanej ogniowo blachy stalowej powierzchnia zewnętrzna pokryta warstwą poliestrowej farby gruntującej montaż przeszklenia w obu dolnych segmentach bramy nie możliwy dalsze szczegóły znajdziesz w prospekcie Bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia. Model podstawowy z ramą aluminiową z przeszkleniem typu D Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami x x x x x x x x x x x x x x x x x x x x x Wymiary renowacyjne 2190 x x x x x x x x x Wymiary i wyposażenie specjalne: szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem, wysokości pośrednie są możliwe. Ilość segmentów Wysokość segmentów Odstępy między przetłoczeniami Liczba kratek wentylacyjnych o przekroju wentylacyjnym 40 cm 2 na szt Liczba przeszkleń w 1 segmencie 4250 od szerokości (LDB) = bramy o wym. maks. x 2625 z mechanizmem sprężyn naciągowych Wentylacja szczelina wentylacyjna w uszczelce kratka wentylacyjna, progowej, przekrój wentylacyjny przekrój wentylacyjny 65 cm 2 na metr szerokości bramy 40 cm 2 na szt. Możliwości przeszklenia Rama aluminiowa (profil normalny NF) Przeszklenie typ D, 16 mm 14

15 Brama segmentowa LPU 40 Segmenty stalowe ocieplane Przetłoczenia M Silkgrain Płyta bramy: segmenty ocieplane pianką poliuretanową, z zewnątrz w strukturze Silkgrain, wewnątrz stucco segmenty przetłaczane poziomo, wykonane z cynkowanej ogniowo blachy stalowej powierzchnia zewnętrzna pokryta warstwą poliestrowej farby gruntującej montaż przeszklenia w obu dolnych segmentach bramy nie możliwy dalsze szczegóły znajdziesz w prospekcie Bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia. Model podstawowy z ramą aluminiową Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami x x x x x x x x x x x x x x x x x x x x x x x x x x x x Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami 4250 x x x x x x x x x x x x Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wymiary i wyposażenie specjalne: szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem, wysokości pośrednie są możliwe Ilość segmentów Wysokość segmentów Odstępy między przetłoczeniami Liczba przeszkleń w 1 segmencie od szerokości (LDB) = bramy o wym. maks. x z mechanizmem sprężyn naciągowych Wentylacja szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm 2 na metr szerokości bramy Możliwości przeszklenia Rama aluminiowa (profil normalny NF) 15

16 Brama segmentowa LPU 40 Segmenty stalowe ocieplane Przetłoczenia M Decograin Płyta Ocieplane segmenty bramy, wypełniane pianką PU, z zewnątrz powierzchnia Decograin, wewnątrz przetłaczane w strukturze stucco. bramy: segmenty przetłaczane poziomo, wykonane z cynkowanej ogniowo blachy stalowej Powierzchnia zewnętrzna pokryta drewnopodobną okleiną foliową z tworzywa sztucznego, wewnątrz gruntująca warstwa farby poliestrowej. montaż przeszklenia w obu dolnych segmentach bramy nie możliwy dalsze szczegóły znajdziesz w prospekcie Bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia. Model podstawowy z przeszkleniem typu D Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami x x x x x x x x x x x x x x x x x x x x x x x x x x x x Wymiary zamówieniowe Ilość Wysokość Odstęp Minimalna szerokość LDB RM segmentów segmentów między wnętrza garażu przetłoczeniami 4750 x x x x x x x x x Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wymiary i wyposażenie specjalne: szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem, wysokości pośrednie są możliwe Odstępy między Ilość segmentów Wysokość segmentów przetłoczeniami Liczba przeszkleń w 1 segmencie 4250 od szerokości (LDB) = bramy o wym. maks. x z mechanizmem sprężyn naciągowych Wentylacja szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm 2 na metr szerokości bramy Możliwości przeszklenia Przeszklenie typ D, 16 mm 16

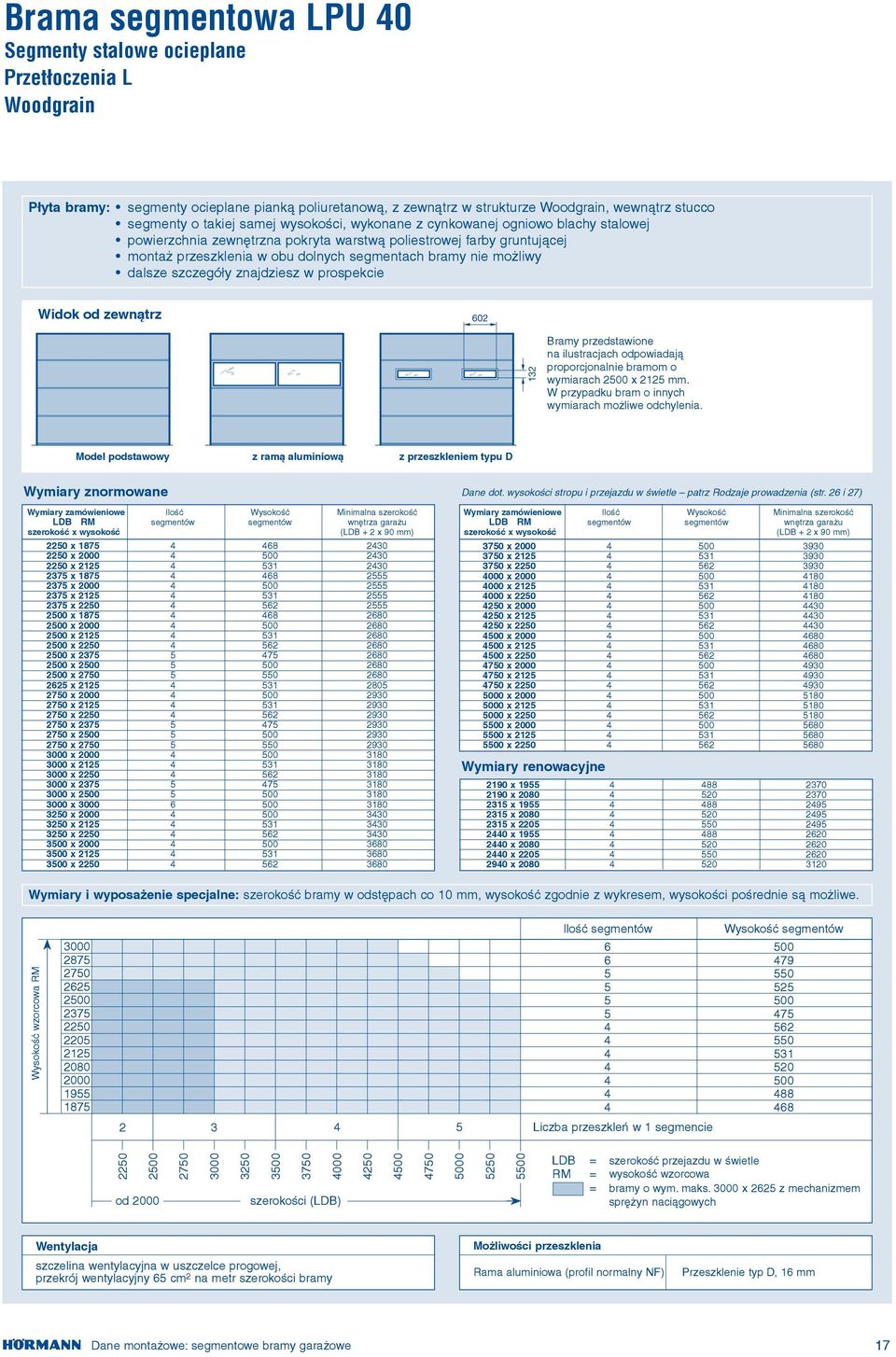

17 Brama segmentowa LPU 40 Segmenty stalowe ocieplane Przetłoczenia L Woodgrain Płyta bramy: segmenty ocieplane pianką poliuretanową, z zewnątrz w strukturze Woodgrain, wewnątrz stucco segmenty o takiej samej wysokości, wykonane z cynkowanej ogniowo blachy stalowej powierzchnia zewnętrzna pokryta warstwą poliestrowej farby gruntującej montaż przeszklenia w obu dolnych segmentach bramy nie możliwy dalsze szczegóły znajdziesz w prospekcie Bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia. Model podstawowy z ramą aluminiową z przeszkleniem typu D Wymiary zamówieniowe Ilość Wysokość Minimalna szerokość LDB RM segmentów segmentów wnętrza garażu x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wymiary zamówieniowe Ilość Wysokość Minimalna szerokość LDB RM segmentów segmentów wnętrza garażu x x x x x x x x x x x x x x x x x x x x x Wymiary renowacyjne 2190 x x x x x x x x x Wymiary i wyposażenie specjalne: szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem, wysokości pośrednie są możliwe Ilość segmentów Wysokość segmentów Liczba przeszkleń w 1 segmencie od szerokości (LDB) = bramy o wym. maks. x 2625 z mechanizmem sprężyn naciągowych Wentylacja szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm 2 na metr szerokości bramy Możliwości przeszklenia Rama aluminiowa (profil normalny NF) Przeszklenie typ D, 16 mm 17

18 Brama segmentowa LPU 40 Segmenty stalowe ocieplane Przetłoczenia L Silkgrain Płyta segmenty ocieplane pianką poliuretanową, z zewnątrz segmenty o takiej samej wysokości, wykonane z cynkowanej bramy: w strukturze Silkgrain, wewnątrz stucco ogniowo blachy stalowej dalsze szczegóły znajdziesz w prospekcie powierzchnia zewnętrzna pokryta warstwą poliestrowej farby gruntującej Model podstawowy z ramą aluminiową Bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia. Wzory design (aluminiowa rama przeszklenia i wysokości pośrednie nie możliwe!) * Wykonanie wzorów 461, 462, 463 i 469 z podwójną szybą z tworzywa sztucznego, przeźroczystą lub w strukturze kryształkowej (wg wyboru). Wymiary w świetle 160 x 160 mm, wzór 469 Ø 200 mm. Wzór 450 Wzór 451/461* Wzór 452/462* Wzór 453/463* Wzór 454 Wzór 455 Wzór 456 Wzór 457 Wzór 458 Wzór 459/469* Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wymiary zamówieniowe Ilość Wysokość Minimalna szerokość LDB RM segmentów segmentów wnętrza garażu x x x x x x x x x x x x x x x x x x x x x x x x x Wymiary zamówieniowe Ilość Wysokość Minimalna szerokość LDB RM segmentów segmentów wnętrza garażu x x x x x x x x x x x x x x x x x x x x x x x x x Wymiary i wyposażenie specjalne: szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem, wysokości pośrednie są możliwe (z wyjątkiem wzorów design). Ilość segmentów Wysokość segmentów Liczba przeszkleń w 1 segmencie od szerokości (LDB) = bramy o wym. maks. x z mechanizmem sprężyn naciągowych Wentylacja Możliwości przeszklenia szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm 2 na metr szerokości bramy Rama aluminiowa (profil normalny NF) 18 a

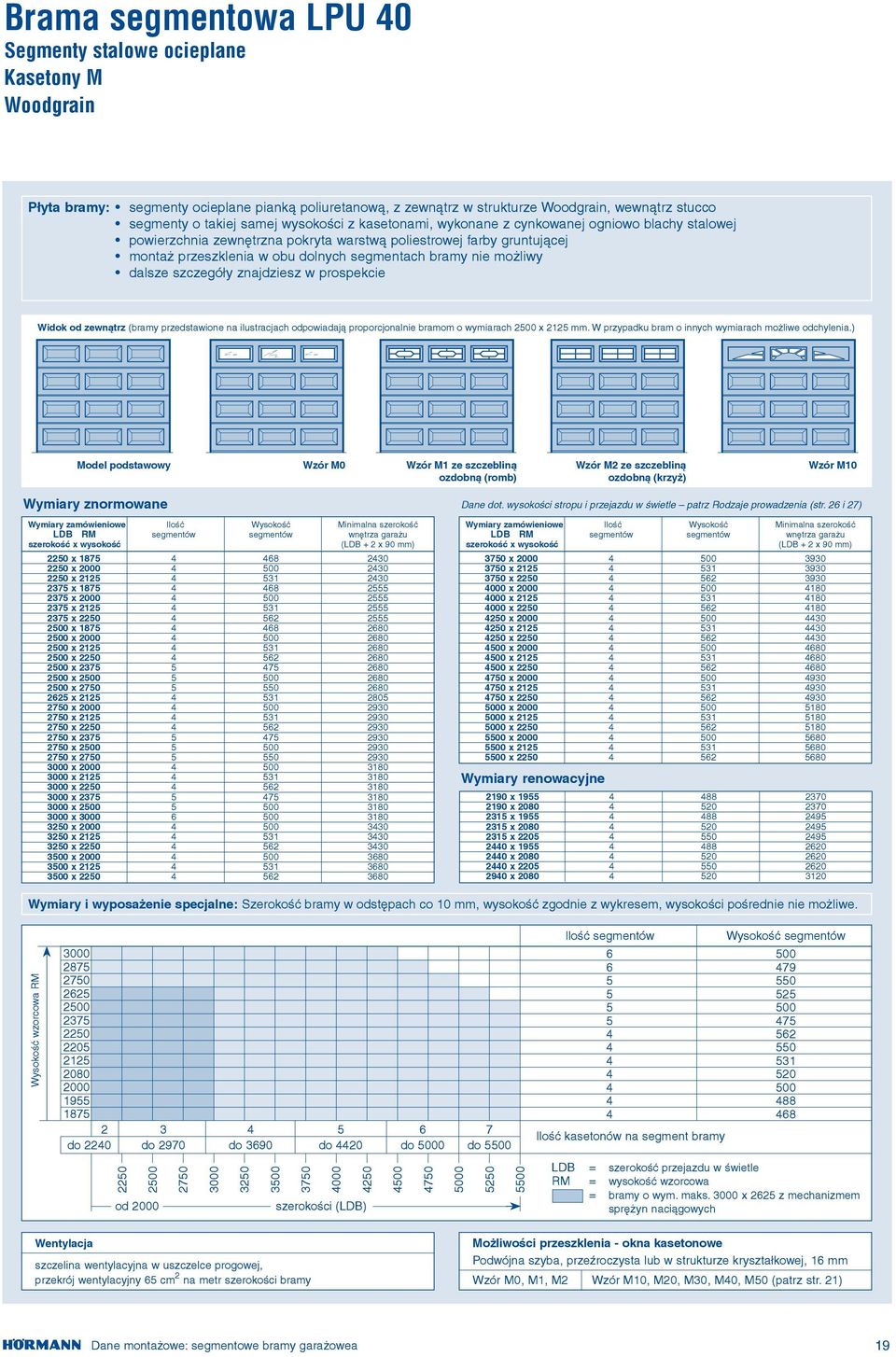

19 Brama segmentowa LPU 40 Segmenty stalowe ocieplane Kasetony M Woodgrain Płyta bramy: segmenty ocieplane pianką poliuretanową, z zewnątrz w strukturze Woodgrain, wewnątrz stucco segmenty o takiej samej wysokości z kasetonami, wykonane z cynkowanej ogniowo blachy stalowej powierzchnia zewnętrzna pokryta warstwą poliestrowej farby gruntującej montaż przeszklenia w obu dolnych segmentach bramy nie możliwy dalsze szczegóły znajdziesz w prospekcie (bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia.) Model podstawowy Wzór M0 Wzór M1 ze szczebliną Wzór M2 ze szczebliną Wzór M10 ozdobną (romb) ozdobną (krzyż) Wymiary zamówieniowe Ilość Wysokość Minimalna szerokość LDB RM segmentów segmentów wnętrza garażu x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wymiary zamówieniowe Ilość Wysokość Minimalna szerokość LDB RM segmentów segmentów wnętrza garażu x x x x x x x x x x x x x x x x x x x x x Wymiary renowacyjne 2190 x x x x x x x x x Wymiary i wyposażenie specjalne: Szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem, wysokości pośrednie nie możliwe do 2240 do 2970 do 3690 do 4420 do 5000 do 5500 od szerokości (LDB) Ilość segmentów Wysokość segmentów Ilość kasetonów na segment bramy = bramy o wym. maks. x 2625 z mechanizmem sprężyn naciągowych Wentylacja szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm 2 na metr szerokości bramy Możliwości przeszklenia - okna kasetonowe Podwójna szyba, przeźroczysta lub w strukturze kryształkowej, 16 mm Wzór M0, M1, M2 Wzór M10, M20, M30, M40, M50 (patrz str. 21) a 19

20 Brama segmentowa LPU 40 Segmenty stalowe ocieplane Kasetony L Woodgrain Płyta bramy: segmenty ocieplane pianką poliuretanową, z zewnątrz w strukturze Woodgrain, wewnątrz stucco segmenty o takiej samej wysokości, z kasetonami, wykonane z cynkowanej ogniowo blachy stalowej powierzchnia zewnętrzna pokryta warstwą poliestrowej farby gruntującej montaż przeszklenia w obu dolnych segmentach bramy nie możliwy dalsze szczegóły znajdziesz w prospekcie (bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramom o wymiarach x mm. W przypadku bram o innych wymiarach możliwe odchylenia.) Model podstawowy Wzór L0 Wzór L1 ze szczebliną Wzór L2 ze szczebliną Wzór L10 ozdobną (romb) ozdobną (krzyż) (Bramy o wymiarach maks. x 2625 mm z mechnizmem sprężyn naciągowych) Wymiary zamówieniowe Ilość Ilość Wysokość Minimalna szerokość LDB RM segmentów kasetonów segmentów wnętrza garażu x x x x x x x x x x x x x x x x x x x x x Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 26 i 27) Wentylacja szczelina wentylacyjna w uszczelce progowej, przekrój wentylacyjny 65 cm 2 na metr szerokości bramy Możliwości przeszklenia - okna kasetonowe Podwójna szyba, przeźroczysta lub w strukturze kryształkowej, 16 mm Wzór L0, L1, L2 Wzór L10, L20, L30, L40 (patrz str. 21) 20

21 Przeszklenie typu sunrise dla bram segmentowych LTE 40/EPU 40/LPU 40 Przeszklenie typu sunrise dla bram LTE 40/EPU 40 o wymiarach znormowanych i specjalnych Możliwości przeszklenia w bramach z kasetonami S (brak możliwości przeszklenia w bramach z 3 kasetonami na jeden segment) Wzór S10 Wzór S20 Wzór S30 Wzór S40 Wzór S50 Wzór S60 Przeszklenie typu sunrise dla bram LTE 40/LPU 40 o wymiarach znormowanych i specjalnych Możliwości przeszklenia w bramach z kasetonami M (brak możliwości przeszklenia w bramach z 2 lub 7 kasetonami na jeden segment) Wzór M10 Wzór M20 Wzór M30 Wzór M40 Wzór M50 Przeszklenie sunrise do bram segmentowych LPU 40 w wymiarach znormowanych Możliwości przeszklenia w bramach z kasetonami L Wzór L10 Wzór L20 Wzór L30 Wzór L40 21

22 Brama segmentowa LPU 40 z wbudowanymin drzwiami Segmenty stalowe ocieplane Przetłoczenia S, przetłoczenia M, przetłoczenia L Woodgrain lub Decograin (tylko w przetłoczeniach M) Płyta Ocieplane segmenty bramy, wypełniane pianką PU, z zewnątrz powierzchnia woodgrain lub Decograin, wewnątrz przetłaczane w strukturze stucco. bramy: segmenty o takiej samej wysokości, przetłaczane poziomo, wykonane z cynkowanej ogniowo blachy stalowej Powierzchnia zagruntowana farbą poliestrową (w przyp. Decograin od zewnątrz warstwa folii z tworzywa sztucznego). bez kompletu uchwytów, bez ryglowania wewnętrznego; bez nieocieplanej maskownicy stalowej, górny segment bramy z uszczelką nadproża montaż przeszklenia w obu dolnych segmentach bramy nie możliwy zalecamy montaż napędu do bram garażowych SupraMatic P Model podstawowy z ramą aluminiową z ramą aluminiową z przeszkleniem typu D z przeszkleniem typu D Model podstawowy z ramą aluminiową z ramą aluminiową z przeszkleniem typu D z przeszkleniem typu D Drzwi wbudowane w bramie: są zawsze wykonane z czterech elementów, a w przypadku wersji wykonania z przetłoczeniami S tylko z równomiernym podziałem przetłoczeń. Szerokość przejścia w świetle drzwi wynosi 800 mm, wysokość progu wynosi 5 mm na krawędziach i zwiększa się do 10 mm. Zakres wymiarów: szerokość bramy w odstępach co 10 mm, wysokość zgodnie z wykresem. Wysokości pośrednie w bramach składających się z więcej niż 5 segmentów na zapytanie. Dane dot. wysokości stropu i przejazdu w świetle patrz Rodzaje prowadzenia (str. 28) do 1 do 5 do 3 3 do 7 do DHS DHS Bramy przedstawione na ilustracjach odpowiadają proporcjonalnie bramie o wysokości mm. W przypadku bram o innych wysokościach możliwe są odchylenia. Posadzka przed garażem powinna być pozioma wzgl. nachylona, aby zapewnić prawidłowe otwieranie drzwi wbudowanych w bramie (otwieranych na zewnątrz) z uwagi na próg o niskiej wysokości - patrz strona 32. od szerokości (LDB) 4 4 do Ilość Wysokość Wysokość Wysokość przejścia Wysokość segmentów segmentów przejścia drzwi drzwi w wersji z górnym mocowania DHS przeszkleniem DHS klamki * * * * * * * Ilość kratek wentylacyjnych o przekroju wentylacyjnym 40 cm 2 na szt. Ilość wypełnień w ramie aluminiowej na segment bramy. Ilość przeszkleń typu D na segment bramy. = z wyjątkiem bram z górną ramą aluminiową *Montaż przeszklenia typu D nie jest możliwa w górnym segmencie drzwi wbudowanych w bramie! Wskazówka: Powyżej LZ 3510 mm drzwi w bramie montowane decentralnie! Bramy segmentowe z wbudowanymi drzwiami możliwe tylko z prowadzeniem N lub L! Wentylacja - bramy z przetłoczeniami S / M (nie dotyczy wykonania Decograin ) kratki wentylacyjne, przekrój wentylacyjny 40 cm 2 na szt., położenie do 2510 do 3510 do Możliwości przeszklenia (nie dotyczy wykonania Decograin ) Rama aluminiowa (profil normalny NF) Przeszklenie typu D, 16 mm bramy z przetłoczeniami S / M / L 22
