Przemysłowe bramy segmentowe Grubość konstrukcji 67 mm

Transkrypt

1 Drzwi boczne NT 80 Thermo Przemysłowe bramy segmentowe Grubość konstrukcji 67 mm Dane montażowe: stan na dzień

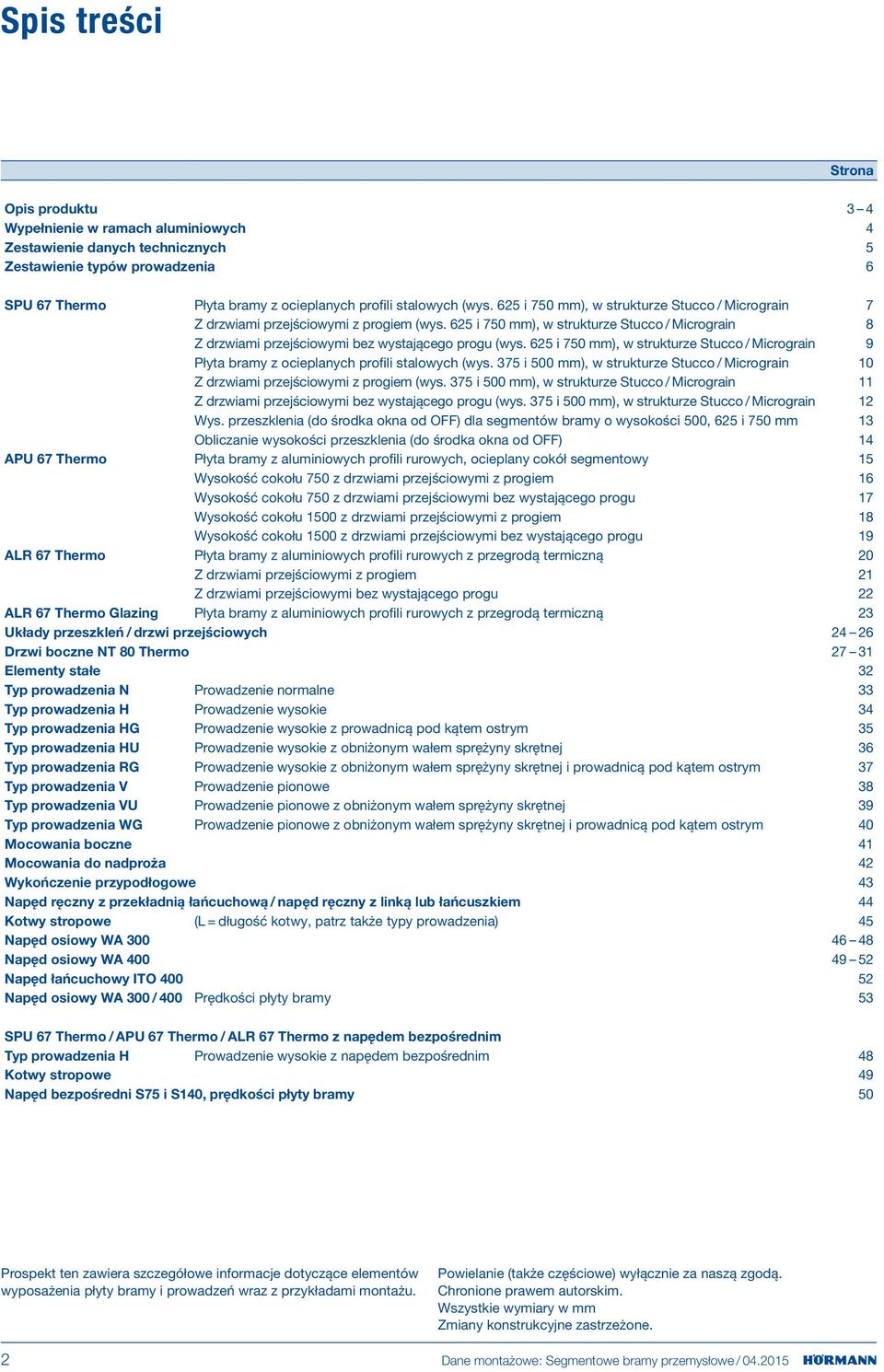

2 Spis treści Strona Opis produktu 4 Wypełnienie w ramach aluminiowych 4 Zestawienie danych technicznych 5 Zestawienie typów prowadzenia 6 SPU 67 Thermo Płyta bramy z ocieplanych profili stalowych (wys. 625 i 750 mm), w strukturze Stucco / Micrograin 7 Z drzwiami przejściowymi z progiem (wys. 625 i 750 mm), w strukturze Stucco / Micrograin 8 Z drzwiami przejściowymi bez wystającego progu (wys. 625 i 750 mm), w strukturze Stucco / Micrograin 9 Płyta bramy z ocieplanych profili stalowych (wys. 75 i 500 mm), w strukturze Stucco / Micrograin Z drzwiami przejściowymi z progiem (wys. 75 i 500 mm), w strukturze Stucco / Micrograin 11 Z drzwiami przejściowymi bez wystającego progu (wys. 75 i 500 mm), w strukturze Stucco / Micrograin 12 Wys. przeszklenia (do środka okna od OFF) dla segmentów bramy o wysokości 500, 625 i 750 mm 1 Obliczanie wysokości przeszklenia (do środka okna od OFF) 14 APU 67 Thermo Płyta bramy z aluminiowych profili rurowych, ocieplany cokół segmentowy 15 Wysokość cokołu 750 z drzwiami przejściowymi z progiem 16 Wysokość cokołu 750 z drzwiami przejściowymi bez wystającego progu 17 Wysokość cokołu 1500 z drzwiami przejściowymi z progiem 18 Wysokość cokołu 1500 z drzwiami przejściowymi bez wystającego progu 19 ALR 67 Thermo Płyta bramy z aluminiowych profili rurowych z przegrodą termiczną 20 Z drzwiami przejściowymi z progiem 21 Z drzwiami przejściowymi bez wystającego progu 22 ALR 67 Thermo Glazing Płyta bramy z aluminiowych profili rurowych z przegrodą termiczną 2 Układy przeszkleń / drzwi przejściowych Drzwi boczne NT 80 Thermo 27 1 Elementy stałe 2 Typ prowadzenia N Prowadzenie normalne Typ prowadzenia H Prowadzenie wysokie 4 Typ prowadzenia HG Prowadzenie wysokie z prowadnicą pod kątem ostrym 5 Typ prowadzenia HU Prowadzenie wysokie z obniżonym wałem sprężyny skrętnej 6 Typ prowadzenia RG Prowadzenie wysokie z obniżonym wałem sprężyny skrętnej i prowadnicą pod kątem ostrym 7 Typ prowadzenia V Prowadzenie pionowe 8 Typ prowadzenia VU Prowadzenie pionowe z obniżonym wałem sprężyny skrętnej 9 Typ prowadzenia WG Prowadzenie pionowe z obniżonym wałem sprężyny skrętnej i prowadnicą pod kątem ostrym 40 Mocowania boczne 41 Mocowania do nadproża 42 Wykończenie przypodłogowe 4 Napęd ręczny z przekładnią łańcuchową / napęd ręczny z linką lub łańcuszkiem 44 Kotwy stropowe (L = długość kotwy, patrz także typy prowadzenia) 45 Napęd osiowy WA Napęd osiowy WA Napęd łańcuchowy ITO Napęd osiowy WA 00 / 400 Prędkości płyty bramy 5 SPU 67 Thermo / APU 67 Thermo / ALR 67 Thermo z napędem bezpośrednim Typ prowadzenia H Prowadzenie wysokie z napędem bezpośrednim 48 Kotwy stropowe 49 Napęd bezpośredni S75 i S140, prędkości płyty bramy 50 Prospekt ten zawiera szczegółowe informacje dotyczące elementów wyposażenia płyty bramy i prowadzeń wraz z przykładami montażu. Powielanie (także częściowe) wyłącznie za naszą zgodą. Chronione prawem autorskim. Wszystkie wymiary w mm Zmiany konstrukcyjne zastrzeżone. 2 Dane montażowe: Segmentowe bramy przemysłowe /

3 Opisy produktów Typ bramy Płyta bramy / drzwi przejściowe Brama segmentowa SPU 67 Thermo, ocieplane profile stalowe, wysokość 625 i 750 mm, w strukturze Stucco / Micrograin Płyta bramy Segmenty bramy z profili stalowych (stal ocynkowana ogniowo) wypełnionych pianką PU w wersji z przegrodą termiczną. Segmenty bramy z zewnątrz i wewnątrz wytłaczane w strukturze Stucco, z równomiernym podziałem przetłoczeń poziomych lub z zewnątrz w strukturze Micrograin z delikatnym wzorem przetłaczanym poziomo, wewnątrz wytłaczane w strukturze Stucco, wysokość 625 i 750 mm, grubość konstrukcji 67 mm. Wszystkie segmenty bramy bez zabezpieczenia przed przytrzaśnięciem palców. Powierzchnia zewnętrzna zabezpieczona farbą gruntującą na bazie poliestru. Drzwi przejściowe Przeszklenie Wbudowane w środkowe pola bramy. Drzwi nie można montować w zewnętrznych polach bramy należy zachować podane układy montażowe! Otwierane tylko na zewnątrz, lewe lub prawe. Uwaga (dotyczy drzwi z progiem): w przypadku wysokości wzorcowych, 2125 i wysokość otworu w świetle nie może być mniejsza niż wysokość bramy. W przedstawionym zakresie montażowym możliwe są: rama przeszklenia wykonana z eloksalowanych aluminiowych profili rurowych w wersji z przegrodą termiczną lub segmenty z przeszkleniem typu Sandwich. Mniejsza ilość lub inny układ przeszkleń jest dostępny przy uwzględnieniu minimalnych odstępów. Ramy przeszklenia są możliwe od OFF, a przeszklenia typu Sandwich od 625 / 750 mm nad OFF. Brama segmentowa SPU 67 Thermo, ocieplane profile stalowe, wysokość 75 i 500 mm, w strukturze Stucco / Micrograin Płyta bramy Segmenty bramy z profili stalowych (stal ocynkowana ogniowo) wypełnionych pianką PU w wersji z przegrodą termiczną. Segmenty bramy z zewnątrz i wewnątrz wytłaczane w strukturze Stucco, z równomiernym podziałem przetłoczeń poziomych lub z zewnątrz w strukturze Micrograin z delikatnym wzorem przetłaczanym poziomo, wewnątrz wytłaczane w strukturze Stucco, wysokość 75 i 500 mm, grubość konstrukcji 67 mm. Wszystkie segmenty bramy bez zabezpieczenia przed przytrzaśnięciem palców. Powierzchnia zewnętrzna zabezpieczona farbą gruntującą na bazie poliestru. Drzwi przejściowe Przeszklenie Wbudowane w środkowe pola bramy. Drzwi nie można montować w zewnętrznych polach bramy należy zachować podane układy montażowe! Otwierane tylko na zewnątrz, lewe lub prawe. Uwaga (dotyczy drzwi z progiem): w przypadku wysokości wzorcowych i 2125 wysokość otworu w świetle nie może być mniejsza niż wysokość bramy. W przedstawionym zakresie montażowym możliwe są: rama przeszklenia wykonana z eloksalowanych aluminiowych profili rurowych w wersji z przegrodą termiczną lub segmenty z przeszkleniem typu Sandwich. Mniejsza ilość lub inny układ przeszkleń jest dostępny przy uwzględnieniu minimalnych odstępów. Ramy przeszklenia są możliwe od OFF, a przeszklenia typu Sandwich od 500 mm nad OFF. Brama segmentowa APU 67 Thermo, aluminiowe profile rurowe, ocieplany cokół segmentowy Płyta bramy Cokół segmentowy wykonany z profilu stalowego (stal ocynkowana ogniowo) wypełnionego pianką PU w wersji z przegrodą termiczną, wysokość 750 (standard) lub 1500 mm, z zewnątrz i wewnątrz w strukturze Stucco, przetłaczany poziomo w równych odstępach lub z zewnątrz w strukturze Micrograin z delikatnym wzorem przetłaczanym poziomo, a wewnątrz wytłaczany w strukturze Stucco. Powierzchnia zewnętrzna zabezpieczona farbą gruntującą na bazie poliestru. Pozostałe segmenty bramy z przeszkleniem ze ściskanych eloksalowanych aluminiowych profili rurowych w wersji z przegrodą termiczną. Grubość konstrukcji 67 mm. Wszystkie segmenty bramy bez zabezpieczenia przed przytrzaśnięciem palców. Wypełnienie z potrójnej przezroczystej szyby z tworzywa sztucznego, 51 mm (S). Drzwi przejściowe Odpowiednio do typu bramy wykonane z eloksalowanych aluminiowych profili rurowych w wersji z przegrodą termiczną, wbudowane w środkowe pola bramy. Drzwi nie można montować w zewnętrznych polach bramy należy zachować podane układy montażowe! Otwierane tylko na zewnątrz, lewe lub prawe. Uwaga (dotyczy drzwi z progiem): jeżeli liczba segmentów drzwi przejściowych jest równa liczbie segmentów bramy, to wysokość otworu w świetle nie może być mniejsza niż wysokość bramy (). Brama segmentowa ALR 67 Thermo, aluminiowe profile rurowe Płyta bramy Segmenty bramy wykonane ze ściskanych eloksalowanych aluminiowych profili rurowych w wersji z przegrodą termiczną. Grubość konstrukcji 67 mm. Wszystkie segmenty bramy bez zabezpieczenia przed przytrzaśnięciem palców. Dolny segment bramy wypełniony pianką PU, obustronnie oblicowany blachą aluminiową 51 mm (FU) wytłaczaną w strukturze Stucco, pozostałe segmenty bramy z przezroczystą potrójną szybą z tworzywa sztucznego, 51 mm (S). Drzwi przejściowe Odpowiednio do typu bramy wykonane z eloksalowanych aluminiowych profili rurowych w wersji z przegrodą termiczną, wbudowane w środkowe pola bramy. Drzwi nie można montować w zewnętrznych polach bramy należy zachować podane układy montażowe! Otwierane tylko na zewnątrz, lewe lub prawe. Uwaga (dotyczy drzwi z progiem): jeżeli liczba segmentów drzwi przejściowych jest równa liczbie segmentów bramy, to wysokość otworu w świetle nie może być mniejsza niż wysokość bramy (). Brama segmentowa ALR 67 Glazing, aluminiowe profile rurowe Płyta bramy Segmenty bramy wykonane ze ściskanych eloksalowanych aluminiowych profili rurowych w wersji z przegrodą termiczną. Grubość konstrukcji 67 mm. Wszystkie segmenty bramy bez zabezpieczenia przed przytrzaśnięciem palców. Wszystkie wypełnienia segmentów bramy wykonano z dwuszybowego zespolonego szkła bezpiecznego 26 mm. Wszystkie wypełnienia równej wysokości. Ościeżnica / typ prowadzenia Profilowana ościeżnica kątowa, zamknięta z boków, wykonana ze stali ocynkowanej ogniowo, wyposażona w przykręcane bezpieczne szyny bieżne. Dane montażowe: Segmentowe bramy przemysłowe /

4 Opisy produktów Wypełnienie w ramach aluminiowych Zamknięcie bramy Brama obsługiwana ręcznie Brama z napędem mechanicznym Ryglowanie wewnętrzne na rygiel przesuwny, rygiel obrotowy (w przypadku typów prowadzenia z obniżonym wałem sprężyny skrętnej) lub ryglowanie przypodłogowe. Ryglowanie wewnętrzne na rygiel przesuwny Zrównoważenie ciężaru Sprężyny skrętne, boczne linki nośne. W bramach z napędem bezpośrednim za pomocą napędu, wału rurowego i bocznych linek nośnych. Techniczne wyposażenie zabezpieczające zgodnie z wymogami PN-EN Bramy obsługiwane ręcznie wyposażone w jedną sprężynę skrętną z atestowanym zabezpieczeniem przed opadnięciem płyty bramy * ) Bramy obsługiwane ręcznie wyposażone w więcej niż jedną sprężynę skrętną z atestowanym zabezpieczeniem przed pęknięciem sprężyny * ) W bramach o wysokości ponad mm dodatkowo obustronne atestowane zabezpieczenie przed opadnięciem płyty bramy * ) * Patent europejski Uszczelki Uszczelka progowa wewnętrzna wykonana z 1-komorowego profilu, uszczelka zewnętrzna wykonana z -komorowego profilu EPDM wyposażona w wargę wyrównującą nierówności, uszczelka boczna, uszczelka nadproża, segmenty bramy wyposażone w uszczelki międzysegmentowe. Wypełnienie w ramach aluminiowych Zestawienie wypełnień SPU 67 Thermo APU 67 Thermo ALR 67 Thermo Rodzaj wypełnienia Skrót Wypełnienie PU, 51 mm, z obustronną okładziną z blachy aluminiowej wytłaczaną w strukturze Stucco FU FU Wypełnienie PU, 51 mm, z obustronną okładziną z gładkiej, eloksalowanej blachy aluminiowej XU XU Potrójna szyba z tworzywa sztucznego, przezroczysta, 51 mm, U g = 1,8 W/ (m² K) S S S Potrójna szyba z tworzywa sztucznego, struktura kryształkowa, 51 mm, U g = 1,6 W/ (m² K) R R R Potrójna szyba z tworzywa sztucznego, barwiona w kolorze szarym, 51 mm, U g = 1,6 W/ (m² K) A A A Potrójna szyba z tworzywa sztucznego, barwiona w kolorze brązowym, 51 mm, U g = 1,6 W/ (m² K) B B B Potrójna szyba z tworzywa sztucznego, barwiona w kolorze białym (opal), 51 mm, U g = 1,6 W/ (m² K) M M M Poczwórna szyba z tworzywa sztucznego, przezroczysta, 51 mm, U g = 1, W/ (m² K) S4 S4 S4 Poczwórna szyba z tworzywa sztucznego, struktura kryształkowa, 51 mm, U g = 1, W/ (m² K) R4 R4 R4 Poczwórna szyba z tworzywa sztucznego, barwiona w kolorze szarym, 51 mm, U g = 1, W/ (m² K) A4 A4 A4 Poczwórna szyba z tworzywa sztucznego, barwiona w kolorze brązowym, 51 mm, U g = 1, W/ (m² K) B4 B4 B4 Poczwórna szyba z tworzywa sztucznego, barwiona w kolorze białym (opal), 51 mm, U g = 1, W/ (m² K) M4 M4 M4 Podwójna szyba z pojedynczego szkła bezpiecznego, 26 mm, U g = 2,6 W/ (m² K) [1] E2 E2 E2 E2 Podwójna szyba typu Klima z pojedynczego szkła bezpiecznego, 26 mm, U g = 1,1 W/ (m² K) [1] G2 G2 G2 G2 Przygotowana do wypełnienia przez odbiorcę [2] BS BS BS [1] Dostępne na zapytanie w bramach o szerokości do mm, niedostępne w bramach z drzwiami przejściowymi [2] Na zapytanie, należy podać ciężar i grubość wypełnienia ALR 67 Thermo Glazing 4 Dane montażowe: Segmentowe bramy przemysłowe /

5 Zestawienie danych technicznych Parametry konstrukcyjne i jakościowe SPU 67 Thermo APU 67 Thermo ALR 67 Thermo ALR 67 Thermo Glazing Odporność na obciążenie wiatrowe Brama bez drzwi przejściowych, 8000, klasa 6) 6) 6) 5,6) PN-EN Brama bez drzwi przejściowych, > 8000, klasa 2 7) 2 7) 2 7) Brama z drzwiami przejściowymi,, klasa 6) 6) 6) Brama z drzwiami przejściowymi, >, klasa 2 7) 2 7) 2 7) Wodoszczelność PN-EN Brama bez drzwi przejściowych, klasa ( Pa) ( Pa) ( Pa) ( Pa) Przepuszczalność powietrza Brama bez drzwi przejściowych, klasa 2 8) 2 8) 2 8) 2 8) PN-EN Brama z drzwiami przejściowymi, klasa 1 9) 1 9) 1 9) 1 9) Izolacyjność akustyczna Brama bez drzwi przejściowych R =... db (0 1) ) 0 1) PN-EN Brama z drzwiami przejściowymi R =... db Izolacyjność cieplna Brama bez drzwi przejściowych, U = W/ (m² K) 2) 0,62 (0,51 4) ) PN-EN , - opcjonalne przeszklenie trzyszybowe, U = W/ (m² K) załącznik B PN-EN ,1 (2,0 4) ) 2,2 (2,1 4) ) - opcjonalne przeszklenie czteroszybowe, U = W/ (m² K) 2) 1,8 (1,7 4) ) 1,9 (1,8 4) ) - opcjonalne przeszklenie dwuszybowe typu Klima z pojedynczej szyby bezpiecznej, U = W/ (m² K) 2) 1,6 (1,5 4) ) 1,7 (1,6 4) ) 1,8 (1,7 4) ) - opcjonalne przeszklenie dwuszybowe z pojedynczej szyby bezpiecznej, U = W/ (m² K) 2) 2,6 (2,5 4) ) 2,7 (2,6 4) ),0 (2,9 4) ) Brama z drzwiami przejściowymi, U = W/ (m² K) 2) 0,82 (0,75 4) ) - opcjonalne przeszklenie trzyszybowe, U = W/ (m² K) 2) 2, (2,2 4) ) 2,4 (2, 4) ) - opcjonalne przeszklenie czteroszybowe, U = W/ (m² K) 2) 2,0 (1,9 4) ) 2,1 (2,1 4) ) - pojedynczy segment, U = W/ (m² K) 0, Ochrona przeciwpożarowa Klasa B2 B2 B2 B2 Konstrukcja Samonośna Grubość konstrukcji, mm Wymiary bramy Szerokość maks. mm, Wysokość maks. mm, ) Wymagana przestrzeń Od strony Materiał, płyta bramy Stal, ocieplana 67 mm Aluminium, profil z przegrodą termiczną Powierzchnia, płyta bramy Stal ocynkowana, powlekana w kolorze RAL 9002 Stal ocynkowana, powlekana w kolorze RAL 9006 Stal ocynkowana, powlekana w dowolnym kolorze wg palety RAL Aluminium eloksalowane E6 / C0 (poprzednio E6 / EV 1) Aluminium powlekane w dowolnym kolorze wg RAL Drzwi przejściowe Bez wystającego progu Przeszklenia Okna segmentowe typ A Okna segmentowe typ D Aluminiowa rama przeszklenia Uszczelki 4-stronne, obwiedniowe Uszczelki między profilami ThermoFrame Uszczelka miękka / twarda z PCV Systemy ryglowania Ryglowanie wewnętrzne Ryglowanie zewnętrzne / wewnętrzne Zabezpieczenie przed podważeniem W bramach o wysokości do 5 m z napędem osiowym Wyposażenie zabezpieczające Boczne zabezpieczenie przed przytrzaśnięciem Zabezpieczenie przed pęknięciem sprężyny w bramach uruchamianych ręcznie Zabezpieczenie przed opadnięciem w bramach z napędem osiowym Możliwości mocowania Beton Stal Ściana murowana Inne dostępne na zapytanie = Standardowo = Opcjonalnie 1) W przypadku opcjonalnej szyby podwójnej (jednoszybowe szkło bezpieczne) 2) W bramach o powierzchni mm ) Wysokości bramy powyżej 00 mm na zapytanie (nie dotyczy bram typu ALR F42 Glazing) 4) Opcjonalnie z Thermoframe 5) Szerokość bramy do mm 6) Klasa = 0,7 kn/ m² lub 120 km/h 7) Klasa 2 = 0,45 kn/ m² lub 96 km/h 8) Klasa 2 = 12 m /m 2 h 9) Klasa 1 = 24 m /m 2 h Dane montażowe: Segmentowe bramy przemysłowe /

6 Zestawienie typów prowadzenia SPU 67 Thermo / APU 67 Thermo / ALR 67 Thermo z wałem sprężyn skrętnych N Prowadzenie normalne (w bramach o wysokości mm wymagany jest napęd z barierą świetlną HLG 550) V Prowadzenie pionowe (w bramach obsługiwanych ręcznie wymagany dodatkowo napęd ręczny!) H Prowadzenie wysokie (w bramach o wysokości mm może być wymagany napęd i krata świetlna HLG 550 wymagane sprawdzenie możliwości technicznych) VU Jak prowadzenie typu V z obniżonym wałem sprężyny skrętnej (w bramach obsługiwanych ręcznie wymagany dodatkowo napęd ręczny!) HG HU RG Jak prowadzenie typu H z prowadnicą pod kątem ostrym i szczeliną o szerokości min. 150 mm (w bramach do ramp przeładunkowych) (w bramach o wysokości mm może być wymagany napęd i krata świetlna HLG 550 wymagane sprawdzenie możliwości technicznych) Nie można zastosować w bramach typu ALR 67 Thermo Glazing, w bramach z drzwiami przejściowymi i w bramach z przeszkleniem ze szkła naturalnego! Szerokość bramy mm Wysokość bramy mm Jak prowadzenie typu H z obniżonym wałem sprężyny skrętnej Wysokość bramy mm Jak prowadzenie typu HU z prowadnicą pod kątem ostrym i szczeliną o szerokości min. 150 mm (w bramach do ramp przeładunkowych) Nie można zastosować w bramach typu ALR 67 Thermo Glazing, w bramach z drzwiami przejściowymi i w bramach z przeszkleniem ze szkła naturalnego! Szerokość bramy mm Wysokość bramy mm WG VS Jak prowadzenie typu VU z prowadnicą pod kątem ostrym i szczeliną o szerokości min. 150 mm (w bramach do ramp przeładunkowych) (w bramach obsługiwanych ręcznie wymagany dodatkowo napęd ręczny z przekładnią łańcuchową!) Nie można zastosować w bramach typu ALR 67 Thermo Glazing, w bramach z wbudowanymi drzwiami przejściowymi i w bramach z przeszkleniem ze szkła naturalnego! Szerokość bramy mm Wysokość bramy mm Jak prowadzenie typu V, przy czym w razie braku dostatecznej ilości miejsca pod stropem należy zmienić kierunek prowadnic w górnym obszarze poprzez zastosowanie prowadnic w kształcie łuku (w bramach obsługiwanych ręcznie wymagany dodatkowo napęd ręczny!) Wskazówka: Ten rodzaj prowadzenia wymaga sprawdzenia możliwości technicznych w zakładzie produkcyjnym! SPU 67 Thermo / APU 67 Thermo / ALR 67 Thermo z napędem bezpośrednim H Prowadzenie wysokie bez sprężyn skrętnych (w bramach o wysokości mm po badaniu technicznym może być wymagana bariera świetlna HLG 550) Szerokość bramy 000 mm Wysokość bramy 7500 mm 6 Dane montażowe: Segmentowe bramy przemysłowe /

7 Brama segmentowa SPU 67 Thermo Segmenty stalowe ocieplane Wysokość 625 i 750 mm Struktura Stucco / Micrograin Widok od zewnątrz Rama przeszklenia Przeszklenie Sandwich typ A Przeszklenie Sandwich typ D E* Zakres montażowy ramy z przeszkleniem E** Zakres montażowy przeszklenia typu Sandwich Zakres wymiarów 4, , W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm i wysokość w przedziale co 125 mm z uwzględnieniem min. wysokości stropu. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego górnego segmentu bramy! Zakres Zakres 2 Zakres 1 [A] TH 625 TH **** Ilość wypełnień / pól na ramę aluminiową [1] Ilość przeszkleń typu Sandwich na segment bramy Wskazówki: W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu Ilustracje przedstawiające tak samo wyglądające bramy z drzwiami przejściowymi znajdują się na stronie Bramy z więcej niż 2 ramami przeszklenia są dostępne na zapytanie Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Napęd bezpośredni S75 z prowadzeniem H Prowadzenia typu N, H i HG na zapytanie; wał sprężyn skrętnych [1] Typ A 16, typ D 160 [A] Ilość segmentów bramy Wysokość wzorcowa Wymiar ościeżnicy w świetle (od 1200) Do SPB Szerokość szczebliny TH Wysokość segmentów bramy **** Górny segment bramy 500 mm SPB 52 Dane montażowe: Segmentowe bramy przemysłowe /

8 Brama segmentowa SPU 67 Thermo z drzwiami przejściowymi i progiem Segmenty stalowe ocieplane Wysokość 625 i 750 mm, struktura Stucco / Micrograin Widok od zewnątrz ** Wskazówki dotyczące montażu przeszklenia typu Sandwich: W drzwiach przejściowych wbudowanych w bramach o szerokości 1750 mm można montować tylko jedno przeszklenie typu Sandwich. Przeszkleń typu Sandwich nie można montować z lewej ani z prawej strony obok drzwi przejściowych. DHS +5 4, / / /750 DRH LDBS Szerokość przejścia w świetle (LDBS) = 905 mm* * W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 798 mm Wysokość mocowania klamki (DRH) Dolny segment bramy 625 = 960,5 Dolny segment bramy 750 = 85,5 Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm i wysokość w przedziale co 125 mm z uwzględnieniem min. wysokości stropu. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego segmentu bramy nad drzwiami przejściowymi! Zakres Zakres 2 Zakres 1 SH [A] [D] TH 625 TH *** Ilość wypełnień / pól na ramę aluminiową 2 4 Ilość przeszkleń typu Sandwich na segment bramy** Wskazówki: W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Bramy z więcej niż 2 ramami przeszklenia są dostępne na zapytanie Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Napęd bezpośredni S75 z prowadzeniem H Prowadzenia typu N, H i HG na zapytanie; wał sprężyn skrętnych Przeszklenia na zapytanie [A] Ilość segmentów bramy [D] Wysokość przejścia (DHS) w świetle drzwi przejściowych w odniesieniu do wysokości wzorcowej SH Wysokość progu (215) SPB Szerokość szczebliny TH Wysokość segmentów bramy DHS Wysokość przejścia w świetle drzwi przejściowych Wysokość wzorcowa LDBS Szerokość przejścia w świetle DRH Wysokość mocowania klamki Wymiar ościeżnicy w świetle (od 1750) *** Górny segment bramy 500 mm 250 SPB 52 8 Dane montażowe: Segmentowe bramy przemysłowe /

9 Brama segmentowa SPU 67 Thermo z drzwiami przejściowymi bez wystającego progu Segmenty stalowe ocieplane Wysokość 625 i 750 mm, struktura Stucco / Micrograin Widok od zewnątrz ** Wskazówki dotyczące montażu przeszklenia typu Sandwich: W drzwiach przejściowych wbudowanych w bramach o szerokości 1750 mm można montować tylko jedno przeszklenie typu Sandwich. Przeszkleń typu Sandwich nie można montować z lewej ani z prawej strony obok drzwi przejściowych. DHS +5 4, / / /750 DRH LDBS Szerokość przejścia w świetle (LDBS) = 905 mm* * W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 798 mm Wysokość mocowania klamki (DRH) Dolny segment bramy 625 = 960,5 Dolny segment bramy 750 = 85,5 Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm i wysokość w przedziale co 125 mm z uwzględnieniem min. wysokości stropu. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego segmentu bramy nad drzwiami przejściowymi! Zakres Zakres 2 Zakres 1 SH [A] [D] TH 625 TH *** Ilość wypełnień / pól na ramę aluminiową Ilość przeszkleń typu Sandwich na segment bramy** Wskazówki: W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Bramy z więcej niż 2 ramami przeszklenia są dostępne na zapytanie Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Napęd bezpośredni S75 z prowadzeniem H Prowadzenie typu N nie jest możliwe; prowadzenia H i HG na zapytanie; wał sprężyn skrętnych Przeszklenia na zapytanie [A] Ilość segmentów bramy [D] Wysokość przejścia (DHS) w świetle drzwi przejściowych w odniesieniu do wysokości wzorcowej SH Wysokość progu (5 wzrastająca do ) SPB Szerokość szczebliny TH Wysokość segmentów bramy DHS Wysokość przejścia w świetle drzwi przejściowych Wysokość wzorcowa LDBS Szerokość przejścia w świetle DRH Wysokość mocowania klamki Wymiar ościeżnicy w świetle (od 1750) *** Górny segment bramy 500 mm 250 SPB 52 Dane montażowe: Segmentowe bramy przemysłowe /

10 Brama segmentowa SPU 67 Thermo Segmenty stalowe ocieplane Wysokość 75 i 500 mm Struktura Stucco / Micrograin Widok od zewnątrz Rama przeszklenia Przeszklenie Sandwich typ A Przeszklenie Sandwich typ D E* Zakres montażowy ramy 500 z przeszkleniem E** Zakres montażowy dla przeszklenia typu Sandwich Zakres wymiarów 4, , W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm i wysokość w przedziale co 125 mm z uwzględnieniem min. wysokości stropu. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego górnego segmentu bramy! Wskazówki: Ilustracje przedstawiające tak samo wyglądające bramy z drzwiami przejściowymi znajdują się na stronie Bramy z więcej niż 2 ramami przeszklenia są dostępne na zapytanie Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Na zapytanie i tylko napęd bezpośredni S140 z prowadzeniem H Napęd bezpośredni S75 z prowadzeniem H Prowadzenia typu N, H i HG na zapytanie; wał sprężyn skrętnych [1] Typ A 16, typ D 160 [A] Ilość segmentów bramy Wysokość wzorcowa Wymiar ościeżnicy w świetle (od 1200) Do SPB Szerokość szczebliny TH Wysokość segmentów bramy Zakres Zakres 2 Zakres 1 [A] TH 75 TH Ilość wypełnień / pól na ramę aluminiową [1] Ilość przeszkleń typu Sandwich na segment bramy SPB 52 Dane montażowe: Segmentowe bramy przemysłowe /

11 Brama segmentowa SPU 67 Thermo z drzwiami przejściowymi i progiem Segmenty stalowe ocieplane Wysokość 75 i 500 mm, struktura Stucco / Micrograin Widok od zewnątrz ** Wskazówki dotyczące montażu przeszklenia typu Sandwich: W drzwiach przejściowych wbudowanych w bramach o szerokości 1750 mm można montować tylko jedno przeszklenie typu Sandwich. Przeszkleń typu Sandwich nie można montować z lewej ani z prawej strony obok drzwi przejściowych. DHS Szerokość przejścia w świetle (LDBS) = 905 mm* * W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 798 mm Wysokość mocowania klamki (DRH) Dolny segment bramy 500 = 85,5 Dolny segment bramy 625 = 960,5 (tylko przy SH 2 ) 4, DRH LDBS Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm i wysokość w przedziale co 125 mm z uwzględnieniem min. wysokości stropu. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego segmentu bramy nad drzwiami przejściowymi! Zakres Zakres 2 Zakres 1 SH 1 SH 2 [A] [D] TH 75 TH *** *** Ilość wypełnień / pól na ramę aluminiową Ilość przeszkleń typu Sandwich na segment bramy** SPB 52 Wskazówki: W wersji Micrograin tylko do mm Od > mm inna wysokość dolnego segmentu bramy TH = 625 / 750 mm (zbudowany z segmentu 75 / 500 mm i aluminiowych profili cokołu mm) Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Bramy z więcej niż 2 ramami przeszklenia są dostępne na zapytanie Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Napęd bezpośredni S75 z prowadzeniem H Prowadzenia typu N, H i HG na zapytanie; wał sprężyn skrętnych Przeszklenia na zapytanie [A] Ilość segmentów bramy [D] Wysokość przejścia (DHS) w świetle drzwi przejściowych w odniesieniu do wysokości wzorcowej Wysokość wzorcowa Wymiar ościeżnicy w świetle (od 1750) SH 1 Wysokość progu (215) SH 2 Wysokość progu (12), dolny segment bramy z aluminiowym cokołem 250 mm, przeszklenie od 625 mm SPB Szerokość szczebliny TH Wysokość segmentów bramy DHS Wysokość przejścia w świetle drzwi przejściowych LDBS Szerokość przejścia w świetle *** Dolny segment bramy TH = 625 Dane montażowe: Segmentowe bramy przemysłowe /

12 Brama segmentowa SPU 67 Thermo z drzwiami przejściowymi bez wystającego progu Segmenty stalowe ocieplane Wysokość 75 i 500 mm, struktura Stucco / Micrograin Widok od zewnątrz ** Wskazówki dotyczące montażu przeszklenia typu Sandwich: W drzwiach przejściowych wbudowanych w bramach o szerokości 1750 mm można montować tylko jedno przeszklenie typu Sandwich. Przeszkleń typu Sandwich nie można montować z lewej ani z prawej strony obok drzwi przejściowych. DHS 500/ / 625 DRH Szerokość przejścia w świetle (LDBS) = 905 mm* * W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 798 mm Wysokość mocowania klamki (DRH) Dolny segment bramy 500 = 85,5 Dolny segment bramy 625 = 960,5 4, LDBS Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm i wysokość w przedziale co 125 mm z uwzględnieniem min. wysokości stropu. Wykonanie wysokości pośrednich umożliwia zastosowanie aluminiowej ramy przeszklenia lub skróconego segmentu bramy nad drzwiami przejściowymi! Zakres Zakres 2 Zakres 1 SH 1 SH 2 [A] [D] TH 75 TH *** *** *** Ilość wypełnień / pól na ramę aluminiową Ilość przeszkleń typu Sandwich na segment bramy** Wskazówka: Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Bramy z więcej niż 2 ramami przeszklenia są dostępne na zapytanie Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Napęd bezpośredni S75 z prowadzeniem H Prowadzenie typu N nie jest możliwe; prowadzenia typu H i HG na zapytanie; wał sprężyn skrętnych Przeszklenia na zapytanie [A] Ilość segmentów bramy [D] Wysokość przejścia (DHS) w świetle drzwi przejściowych w odniesieniu do wysokości wzorcowej Wysokość wzorcowa Wymiar ościeżnicy w świetle (od 1750) SH 1 Wysokość progu (5 wzrastająca do ) SH 2 Wysokość progu (ok. 1) SPB Szerokość szczebliny TH Wysokość segmentów bramy DHS Wysokość przejścia w świetle drzwi przejściowych LDBS Szerokość przejścia w świetle DRH Wysokość mocowania klamki *** Dolny segment bramy TH = SPB Dane montażowe: Segmentowe bramy przemysłowe /

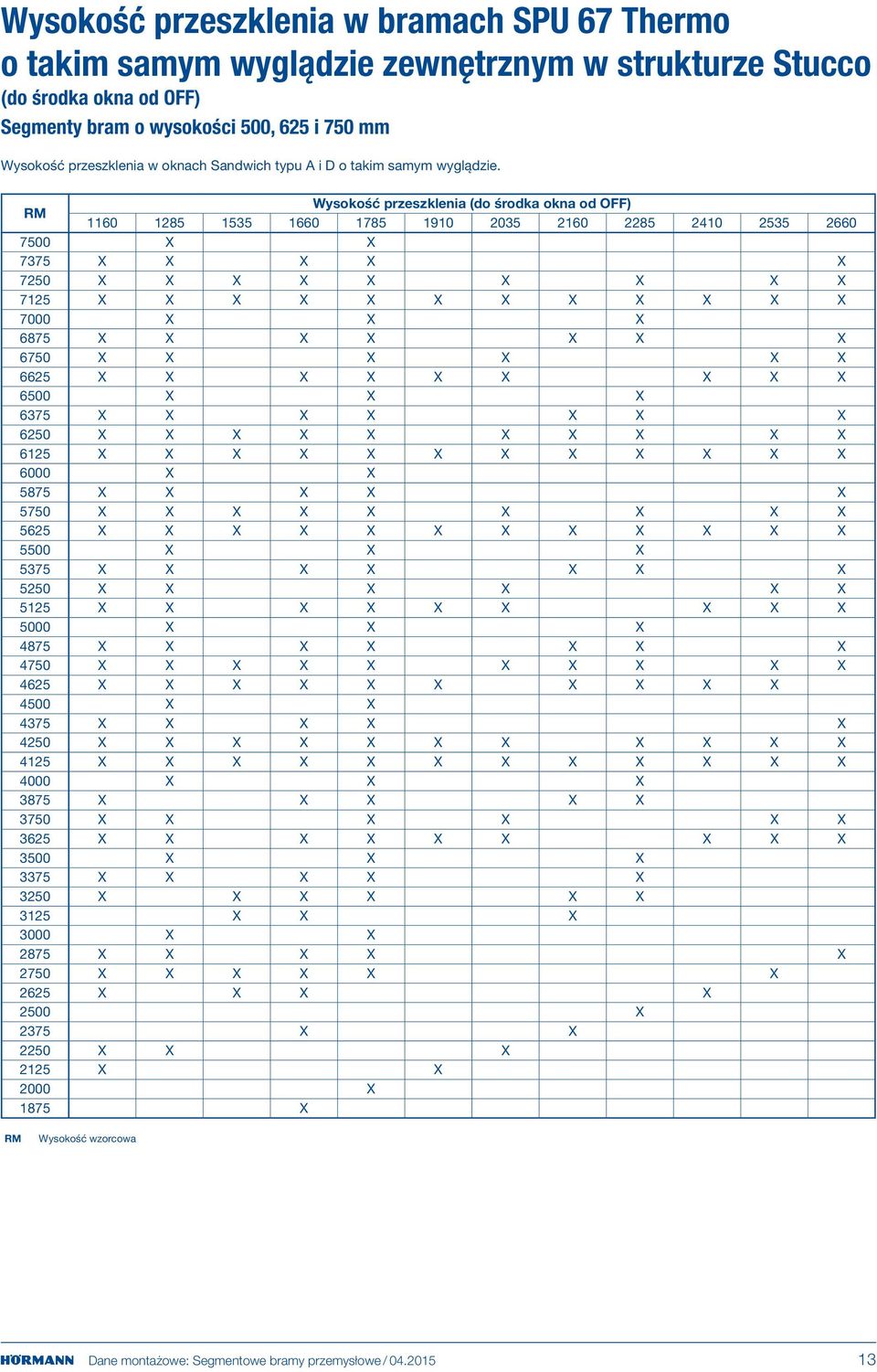

13 Wysokość przeszklenia w bramach SPU 67 Thermo o takim samym wyglądzie zewnętrznym w strukturze Stucco (do środka okna od OFF) Segmenty bram o wysokości 500, 625 i 750 mm Wysokość przeszklenia w oknach Sandwich typu A i D o takim samym wyglądzie. Wysokość przeszklenia (do środka okna od OFF) X X 775 X X X X X 7250 X X X X X X X X X 7125 X X X X X X X X X X X X 00 X X X 6875 X X X X X X X 6750 X X X X X X 6625 X X X X X X X X X X X X 675 X X X X X X X 6250 X X X X X X X X X X 6125 X X X X X X X X X X X X X X 5875 X X X X X X X X X X X X X X 5625 X X X X X X X X X X X X X X X 575 X X X X X X X X X X X X X 5125 X X X X X X X X X X X X 4875 X X X X X X X X X X X X X X X X X 4625 X X X X X X X X X X X X 475 X X X X X X X X X X X X X X X X 4125 X X X X X X X X X X X X X X X 875 X X X X X X X X X X X 625 X X X X X X X X X X X X 75 X X X X X 250 X X X X X X 125 X X X X X 2875 X X X X X X X X X X X 2625 X X X X X 275 X X X X X 2125 X X X 1875 X Wysokość wzorcowa Dane montażowe: Segmentowe bramy przemysłowe /

14 Obliczanie wysokości przeszklenia SPU 67 Thermo (do środka okna od OFF) Segmenty bram o wysokości 500, 625 i 750 mm Obliczanie wysokości przeszklenia w oknach Sandwich typ A i typ D. Ilość segmentów bramy i obszarów przeszklenia zależy od typu bramy! Grubość konstrukcji 67 mm. Segment bramy o wysokości 750 mm Typ A Typ D Micrograin typ A, D Wysokość przeszklenia typ A i D ➀ = x + 22,5 ➁ = x + 22, ➂ = x + 22, ➃ = x + 57,5 x = = Suma wysokości segmentów bramy + 52,5 mm od OFF MF MF MF OFF X X X Segment bramy o wysokości 625 mm Typ A Typ D Micrograin typ A, D Wysokość przeszklenia typ A i D ➀ = x + 22,5 ➁ = x + 22, ➂ = x x = = Suma wysokości segmentów bramy + 52,5 mm od OFF MF MF MF OFF X X X Segment bramy o wysokości 500 mm Typ A Typ D Micrograin typ A, D Wysokość przeszklenia typ A i D ➀ = x + 22,5 x = = Suma wysokości segmentów bramy + 52,5 mm od OFF MF MF MF OFF X X X Przykład obliczeń 1. możliwość 2. możliwość Dane: Brama typu SPU 67 Thermo; wysokość wzorcowa () = 250 mm; przeszklenie typ A; pozycja patrz ilość segmentów bramy poniżej (patrz tabela typy bram) Segment bramy 625 mm = 4 szt. Segment bramy 750 mm = 1 szt. Możliwość Segment bramy / pozycja Wysokość przeszklenia 1 w 2. segmencie bramy 625 mm w pozycji ,5 + 22,5 = 5 mm od OFF 2 w 2. segmencie bramy 625 mm w pozycji ,5 + 22, = 1160 mm od OFF w. segmencie bramy 625 mm w pozycji ,5 + 22,5 = 1660 mm od OFF 4 w. segmencie bramy 625 mm w pozycji ,5 + 22, = 1785 mm od OFF itd. 4,5 4,5 52,5 52,5 OFF MF Do środka okna od OFF 14 Dane montażowe: Segmentowe bramy przemysłowe /

15 Brama segmentowa APU 67 Thermo Aluminiowe profile rurowe z przegrodą termiczną Ocieplany cokół segmentowy Widok od zewnątrz 4, * TH = Wysokość bramy wysokość cokołu 5 Ilość ram w bramie * Na życzenie 115 mm, jeżeli brama ma mieć taki sam wygląd jak inna brama o takiej samej wysokości, wyposażona w drzwi przejściowe bez wystającego progu Wskazówka: W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu Ilustracje przedstawiające tak samo wyglądające bramy z drzwiami przejściowymi znajdują się na stronie Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm z uwzględnieniem min. wysokości do stropu. Zakres Zakres 2 Zakres > 8000 n [A] n [B] n [A] n [B] Ilość wypełnień / pól na ramę aluminiową SPB 52 Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Na zapytanie i tylko napęd bezpośredni S140 z prowadzeniem H Napęd bezpośredni S75 z prowadzeniem H Prowadzenia typu N, H i HG na zapytanie; wał sprężyn skrętnych Ilość ram segmentów bramy: [A] Wysokość cokołu 750 mm (standard) [B] Wysokość cokołu 1500 mm n Ilość ram aluminiowych Wysokość wzorcowa Wymiar ościeżnicy w świetle (od 1200) SPB Szerokość szczebliny TH Wysokość segmentów bramy Dane montażowe: Segmentowe bramy przemysłowe /

16 Brama segmentowa APU 67 Thermo z drzwiami przejściowymi i progiem Aluminiowe profile rurowe z przegrodą termiczną Wysokość cokołu 750 Widok od zewnątrz 55 Wysokość mocowania klamki na zapytanie DHS DRH LDBS 5 TH TH TH TH 4,5 +5 Szerokość przejścia w świetle (LDBS) = 905 mm* Wysokość przejścia w świetle drzwi przejściowych (DHS) = n 1 TH + (wysokość cokołu 55) n 1 Ilość ram w drzwiach przejściowych * W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 798 mm Wskazówka: W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu W wersji Micrograin tylko bramy o szerokości do mm W bramach o szerokości > mm dolny segment bramy zbudowany z profilu 75 / 500 mm i aluminiowych profili cokołu mm Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm z uwzględnieniem min. wysokości do stropu. Zakres Zakres 2 Zakres 1 SH 1 SH 2 n Wysokość DHS n 1 Wysokość Ilość wypełnień / pól na ramę aluminiową SPB 52 DHS Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Na zapytanie i tylko napęd bezpośredni S140 z prowadzeniem H Napęd bezpośredni S75 z prowadzeniem H Prowadzenia typu N, H i HG na zapytanie; wał sprężyn skrętnych Wysokość przejścia w świetle drzwi przejściowych DRH Wysokość mocowania klamki Wymiar ościeżnicy w świetle (od 1750) Wysokość wzorcowa SPB Szerokość szczebliny SH 1 Wysokość progu (215) SH 2 Wysokość progu (12) n Ilość ram aluminiowych n 1 Ilość ram aluminiowych w drzwiach przejściowych TH Wysokość segmentów bramy 16 Dane montażowe: Segmentowe bramy przemysłowe /

17 Brama segmentowa APU 67 Thermo z drzwiami przejściowymi bez wystającego progu Aluminiowe profile rurowe z przegrodą termiczną Wysokość cokołu 750 Widok od zewnątrz 115 Wysokość mocowania klamki na zapytanie DHS DRH LDBS 5 TH TH TH TH 4,5 +5 Szerokość przejścia w świetle (LDBS) = 905 mm** Wysokość przejścia w świetle drzwi przejściowych (DHS) = n 1 TH + (wysokość cokołu 55*) n 1 Ilość ram w drzwiach przejściowych * Uwaga: jeżeli nad drzwiami przejściowymi nie ma żadnej ramy, to zamiast 55 powinno być 0 ** W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 798 mm Wskazówka: W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm z uwzględnieniem min. wysokości do stropu. Zakres Zakres 2 Zakres 1 SH 1 SH 2 n Wysokość DHS n 1 Wysokość Ilość wypełnień / pól na ramę aluminiową SPB 52 Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Na zapytanie i tylko napęd bezpośredni S140 z prowadzeniem H Napęd bezpośredni S75 z prowadzeniem H Prowadzenie typu N w bramach o wysokości mm nie jest możliwe; prowadzenia H i HG na zapytanie; wał sprężyn skrętnych DHS Wysokość przejścia w świetle drzwi przejściowych DRH Wysokość mocowania klamki Wymiar ościeżnicy w świetle (od 1750) Wysokość wzorcowa SPB Szerokość szczebliny SH 1 Wysokość progu (5 wzrastająca do ) SH 2 Wysokość progu (ok. 1) n Ilość ram aluminiowych n 1 Ilość ram aluminiowych w drzwiach przejściowych TH Wysokość segmentów bramy Dane montażowe: Segmentowe bramy przemysłowe /

18 Brama segmentowa APU 67 Thermo z drzwiami przejściowymi i progiem Aluminiowe profile rurowe z przegrodą termiczną Wysokość cokołu 1500 Widok od zewnątrz 55 Wysokość mocowania klamki na zapytanie TH Szerokość przejścia w świetle (LDBS) = 905 mm* TH Wysokość przejścia w świetle drzwi przejściowych (DHS) = n 1 TH + (wysokość cokołu 55) TH n 1 Ilość ram w drzwiach przejściowych * W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 798 mm DHS DRH LDBS 4, Wskazówka: W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu W wersji Micrograin tylko bramy o szerokości do mm W bramach o szerokości > mm dolny segment bramy zbudowany z profilu 75 / 500 mm i aluminiowych profili cokołu mm Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm z uwzględnieniem min. wysokości do stropu. Zakres Zakres 2 Zakres 1 SH 1 SH 2 n Wysokość DHS n 1 Wysokość Ilość wypełnień / pól na ramę aluminiową SPB 52 DHS Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Na zapytanie i tylko napęd bezpośredni S140 z prowadzeniem H Napęd bezpośredni S75 z prowadzeniem H Prowadzenia typu N, H i HG na zapytanie; wał sprężyn skrętnych Wysokość przejścia w świetle drzwi przejściowych DRH Wysokość mocowania klamki Wymiar ościeżnicy w świetle (od 1750) Wysokość wzorcowa SPB Szerokość szczebliny SH 1 Wysokość progu (215) SH 2 Wysokość progu (12) n Ilość ram aluminiowych n 1 Ilość ram aluminiowych w drzwiach przejściowych TH Wysokość segmentów bramy 18 Dane montażowe: Segmentowe bramy przemysłowe /

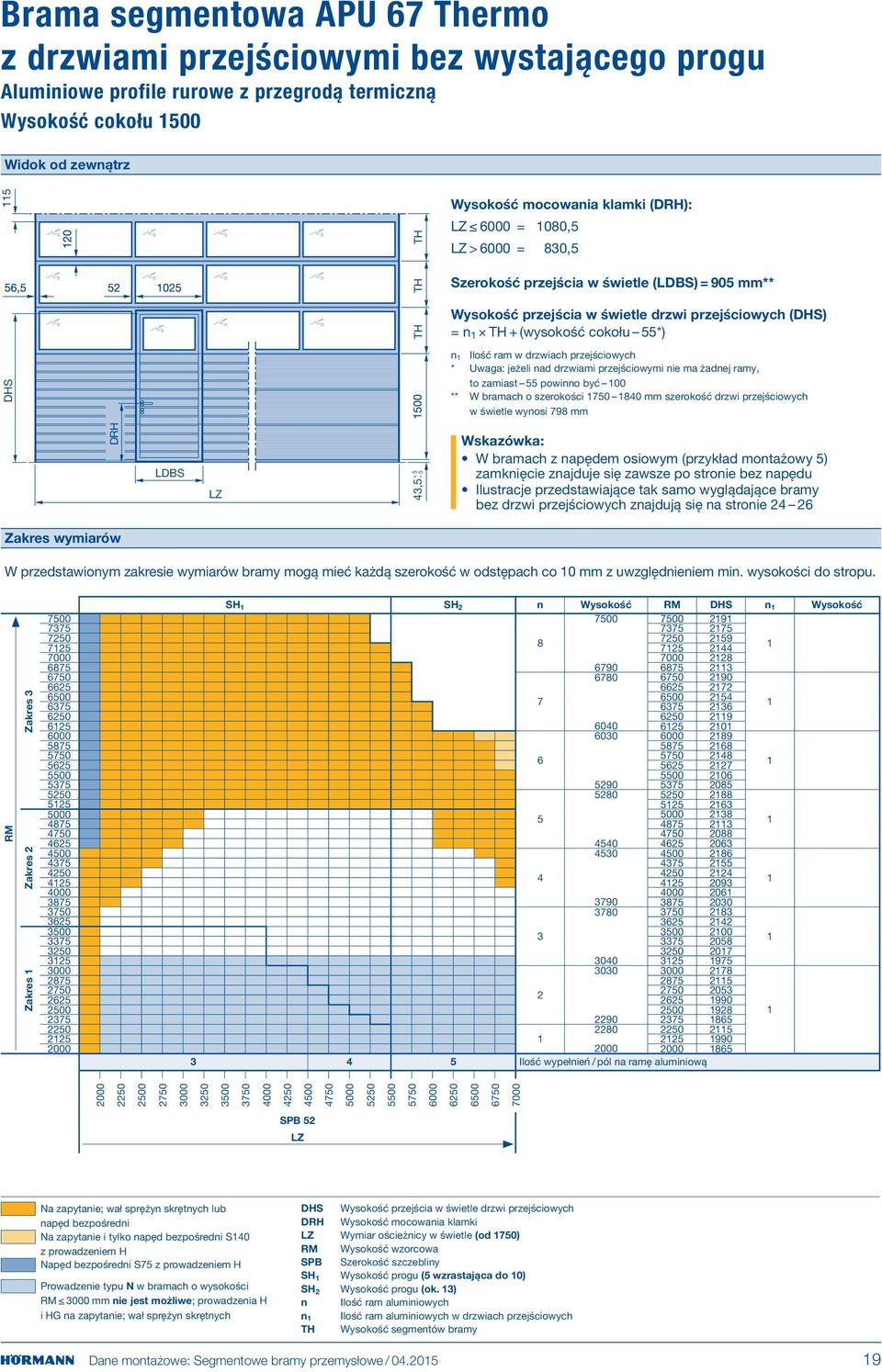

19 Brama segmentowa APU 67 Thermo z drzwiami przejściowymi bez wystającego progu Aluminiowe profile rurowe z przegrodą termiczną Wysokość cokołu 1500 Widok od zewnątrz 115 DHS DRH LDBS 4, TH TH TH Wysokość mocowania klamki (DRH): = 80,5 > = 80,5 Szerokość przejścia w świetle (LDBS) = 905 mm** Wysokość przejścia w świetle drzwi przejściowych (DHS) = n 1 TH + (wysokość cokołu 55*) n 1 Ilość ram w drzwiach przejściowych * Uwaga: jeżeli nad drzwiami przejściowymi nie ma żadnej ramy, to zamiast 55 powinno być 0 ** W bramach o szerokości mm szerokość drzwi przejściowych w świetle wynosi 798 mm Wskazówka: W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu Ilustracje przedstawiające tak samo wyglądające bramy bez drzwi przejściowych znajdują się na stronie Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm z uwzględnieniem min. wysokości do stropu. Zakres Zakres 2 Zakres 1 SH 1 SH 2 n Wysokość DHS n 1 Wysokość Ilość wypełnień / pól na ramę aluminiową SPB 52 Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Na zapytanie i tylko napęd bezpośredni S140 z prowadzeniem H Napęd bezpośredni S75 z prowadzeniem H Prowadzenie typu N w bramach o wysokości mm nie jest możliwe; prowadzenia H i HG na zapytanie; wał sprężyn skrętnych DHS Wysokość przejścia w świetle drzwi przejściowych DRH Wysokość mocowania klamki Wymiar ościeżnicy w świetle (od 1750) Wysokość wzorcowa SPB Szerokość szczebliny SH 1 Wysokość progu (5 wzrastająca do ) SH 2 Wysokość progu (ok. 1) n Ilość ram aluminiowych n 1 Ilość ram aluminiowych w drzwiach przejściowych TH Wysokość segmentów bramy Dane montażowe: Segmentowe bramy przemysłowe /

20 Brama segmentowa ALR 67 Thermo Płyta bramy z aluminiowych profili rurowych z przegrodą termiczną Widok od zewnątrz 55 5 TH TH TH TH TH 4,5 +5 TH = Wysokość bramy 5 Ilość ram w bramie * Na życzenie 115 mm, jeżeli brama ma mieć taki sam wygląd jak inna brama o takiej samej wysokości, wyposażona w drzwi przejściowe bez wystającego progu Wskazówka: W bramach z napędem osiowym (przykład montażowy 5) zamknięcie znajduje się zawsze po stronie bez napędu W bramach o szerokości powyżej mm w dolnym segmencie montowane są diagonalne wzmocnienia (niewidoczne w przypadku pełnych wypełnień) Ilustracje przedstawiające tak samo wyglądające bramy z drzwiami przejściowymi znajdują się na stronie Zakres wymiarów W przedstawionym zakresie wymiarów bramy mogą mieć każdą szerokość w odstępach co mm z uwzględnieniem min. wysokości do stropu. Zakres Zakres 2 Zakres > 8000 n Wysokość n Wysokość Ilość wypełnień / pól na ramę aluminiową SPB 52 Na zapytanie; wał sprężyn skrętnych lub napęd bezpośredni Na zapytanie i tylko napęd bezpośredni S140 z prowadzeniem H Napęd bezpośredni S75 z prowadzeniem H n Ilość ram aluminiowych Wysokość wzorcowa Wymiar ościeżnicy w świetle (od 1200) SPB Szerokość szczebliny TH Wysokość segmentów bramy Prowadzenia typu N, H i HG na zapytanie; wał sprężyn skrętnych 20 Dane montażowe: Segmentowe bramy przemysłowe /
