1 Wyposażenie i akcesoria Wyposażenie i akcesoria Wszystkie części składowe bram segmentowych NASSAU wykonane są z materiałów o najwyższej jakości, które spełniają wysokie wymagania dotyczące ich wytrzymałości i niezawodności. Przez wiele lat części i wygląd bramy regularnie były rozwijane i poprawiane. Dziś bramy segmentowe NASSAU łączą w sobie perfekcyjną funkcjonalność i estetyczny wygląd. Poprawny i precyzyjny montaż zapewnia cichą i niezawodną pracę bramy, która wytrzymuje z łatwością trudy codziennego użytkowania. Zalecamy, aby montaż bramy powierzyć profesjonalnej ekipie, mającej doświadczenie w instalacji bram segmentowych. Rozdział ten opisuje standardowe części składowe bramy oraz podstawowe akcesoria bramowe. Dodatkowo NASSAU oferuje szeroką gamę różnych akcesoriów, dostosowanych do indywidualnych potrzeb każdego klienta. Po więcej szczegółów prosimy o kontakt z pracownikami NASSAU.

2 Wyposażenie i akcesoria Wyposażenie standardowe Poniższy rysunek pokazuje przykłady wyposażenia i akcesoriów, które występują w standardzie wraz z dostarczoną bramą segmentową NASSAU Opis części 1 Sekcja dolna 15 Kaseta boczna 2 Sekcja środkowa 16 Uchwyt 3 Sekcja górna 17 Zamek 4 Uszczelka dolna 18 Prowadnica pionowa 5 Uszczelka górna 19 Prowadnica pozioma 6 Uszczelka boczna 20 Podwieszenie bramy 7 Uszczelka międzysekcyjna 21 Odbój sprężynowy 8 Profil dolny 22 Podpora z łożyskiem 9 Profil górny 23 Wałek 10 Zawias dolny 24 Bęben nawojowy 11 Zawias boczny 25 Linka 12 Rolka 26 Sprężyna skrętna 13 Zawias górny 27 Podpora sprężyny 14 Zawias środkowy 28 Łącznik wałka

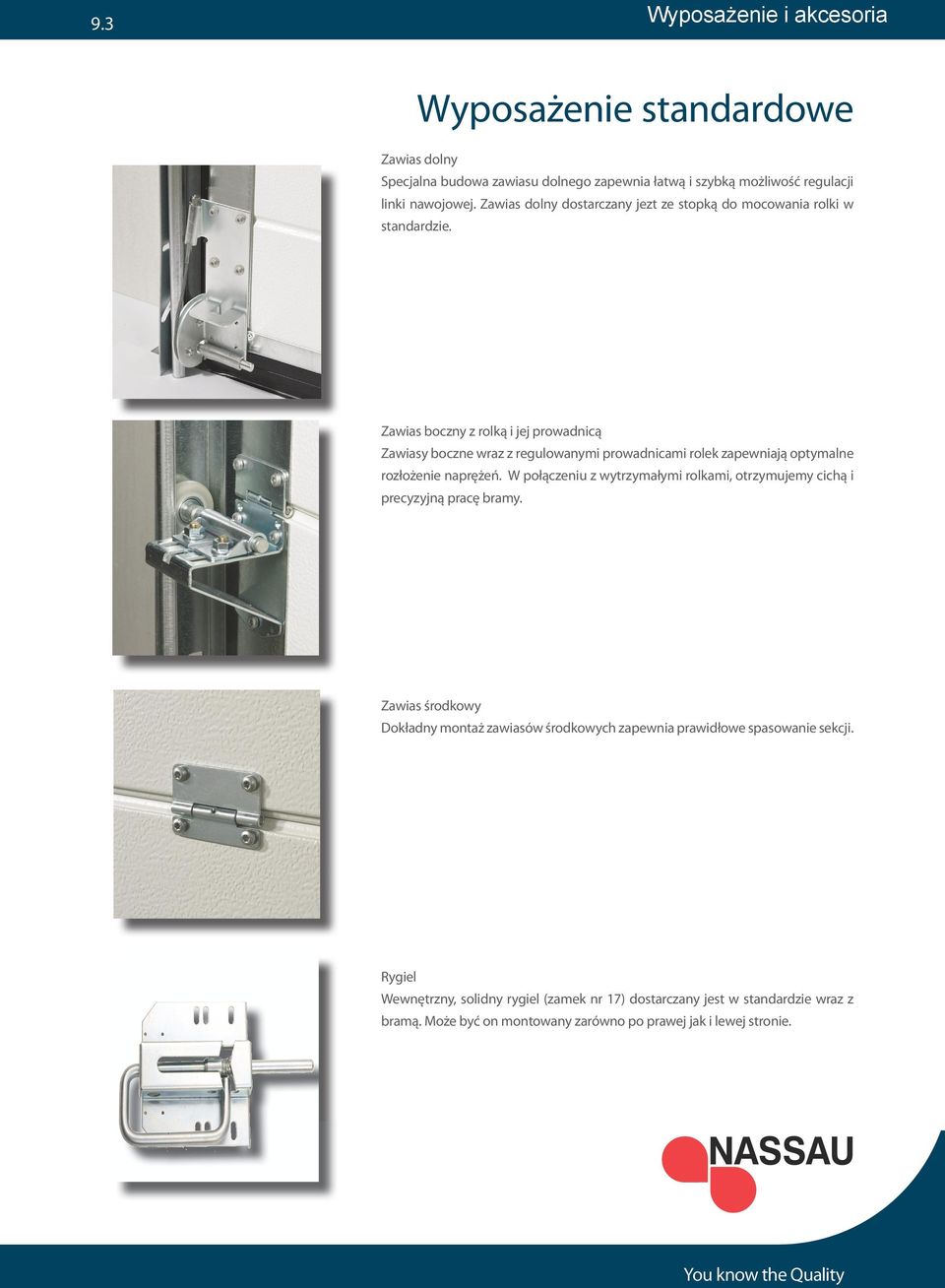

3 Wyposażenie i akcesoria Wyposażenie standardowe Zawias dolny Specjalna budowa zawiasu dolnego zapewnia łatwą i szybką możliwość regulacji linki nawojowej. Zawias dolny dostarczany jezt ze stopką do mocowania rolki w standardzie. Zawias boczny z rolką i jej prowadnicą Zawiasy boczne wraz z regulowanymi prowadnicami rolek zapewniają optymalne rozłożenie naprężeń. W połączeniu z wytrzymałymi rolkami, otrzymujemy cichą i precyzyjną pracę bramy. Zawias środkowy Dokładny montaż zawiasów środkowych zapewnia prawidłowe spasowanie sekcji. Rygiel Wewnętrzny, solidny rygiel (zamek nr 17) dostarczany jest w standardzie wraz z bramą. Może być on montowany zarówno po prawej jak i lewej stronie.

4 Wyposażenie i akcesoria Wyposażenie standardowe Prowadnice pionowe Prowadnice pionowe są regulowane względem pionowych kątowników mocowanych do budynku oraz prowadnic poziomych. Zapewnia to elastyczność podczas montażu oraz zawsze szczelne i precyzyjne przyleganie płaszcza bramy do ścian budynku. Odboje sprężynowe Odboje sprężynowe odpowiedzialne są za spowlnienie prędkości otwieranej bramy pod koniec otwierania i jej bezpieczne zatrzymanie. Specjalne odboje sprężynowe mogą być dostarczane w razie potrzeby, by zmniejszyć potrzebną głębokość i wymagane miejsce do montażu bramy. Podpory sprężyn Podpory sprężyn posiadają zintegrowane wzmocnienia oraz łożyska. Sprężyny skrętne Wszystkie sprężyny w bramach segmentowych NASSAU dobierane są i przeliczane indywidualnie. Jakość i precyzja wykonania sprężyn skrętnych gwarantuje łatwą i bezproblemową pracę bramy.

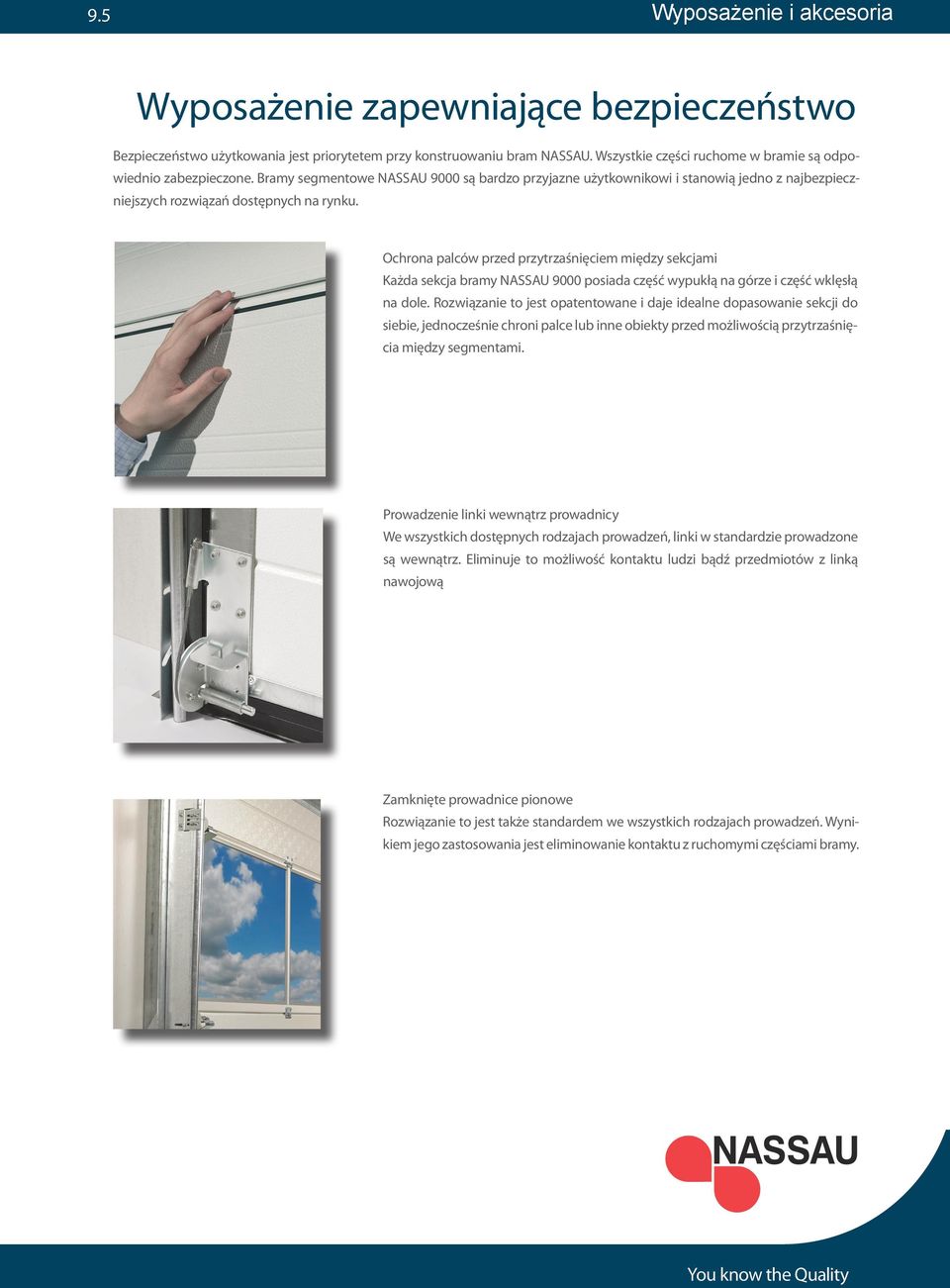

5 Wyposażenie i akcesoria Wyposażenie zapewniające bezpieczeństwo Bezpieczeństwo użytkowania jest priorytetem przy konstruowaniu bram NASSAU. Wszystkie części ruchome w bramie są odpowiednio zabezpieczone. Bramy segmentowe NASSAU 9000 są bardzo przyjazne użytkownikowi i stanowią jedno z najbezpieczniejszych rozwiązań dostępnych na rynku. Ochrona palców przed przytrzaśnięciem między sekcjami Każda sekcja bramy NASSAU 9000 posiada część wypukłą na górze i część wklęsłą na dole. Rozwiązanie to jest opatentowane i daje idealne dopasowanie sekcji do siebie, jednocześnie chroni palce lub inne obiekty przed możliwością przytrzaśnięcia między segmentami. Prowadzenie linki wewnątrz prowadnicy We wszystkich dostępnych rodzajach prowadzeń, linki w standardzie prowadzone są wewnątrz. Eliminuje to możliwość kontaktu ludzi bądź przedmiotów z linką nawojową Zamknięte prowadnice pionowe Rozwiązanie to jest także standardem we wszystkich rodzajach prowadzeń. Wynikiem jego zastosowania jest eliminowanie kontaktu z ruchomymi częściami bramy.

6 Wyposażenie i akcesoria Wyposażenie zapewniające bezpieczeństwo Hamulec sprężyny skrętnej Hamulec sprężyn skrętnych powoduje natychmiastowe zatrzymanie bramy w przypadku pęknięcia spręyny skrętnej. Hamulec dodawany jest w standardzie do każdej bramy bez napędu elektrycznego. W bramach z napędem elektrycznym montowanym na wale może być pominięty, gdyż w razie pęknięcia sprężyny to napęd zablokuje bramę. Hamulec linki nawojowej Montaż zawiasu dolnego z hamulcem linki nawojowej, zapewnia natychmiastowe zatrzymanie bramy w przypadku pęknięcia jednej lub obydwu linek nawojowych. Rozwiązanie to jest opcjonalne i może być dostarczone wraz z bramą NASSAU na życzenie użytkownika. Rolka z dyskiem zabezpieczającym Dysk zabezpieczający na rolce chroni przed dostaniem się przedmiotów lub palców między rolkę a prowadnicę, minimalizując ryzyko wypadku. Jest to rozwiązanie dostępne na życzenie użytkownika. Bramy segmentowe z napędem elektrycznym mają następujące elementy i systemy bezpieczeństwa, dostarczane w standardzie lub na życzenie użytkownika: Dolną listwę bezpieczeństwa Elektroniczny monitoring Fotokomórki zabezpieczające Wyłączniki bezpieczeństwa Napinacz linki Więcej szczegółów wyposażenia bezpieczeństwa dostarczanego wraz z napędem elektrycznym znajduje się w rozdziale 10.

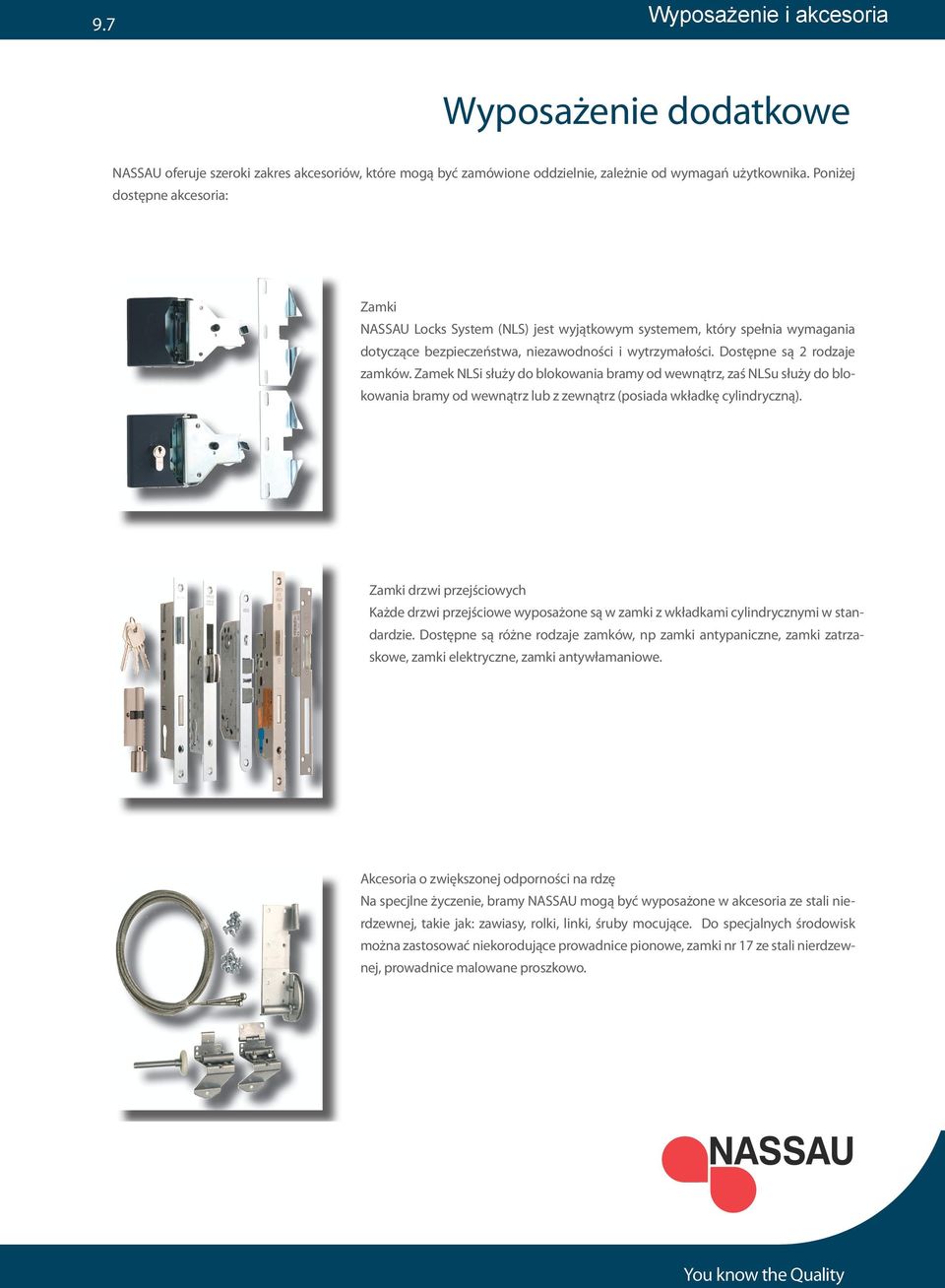

7 Wyposażenie i akcesoria Wyposażenie dodatkowe NASSAU oferuje szeroki zakres akcesoriów, które mogą być zamówione oddzielnie, zależnie od wymagań użytkownika. Poniżej dostępne akcesoria: Zamki NASSAU Locks System (NLS) jest wyjątkowym systemem, który spełnia wymagania dotyczące bezpieczeństwa, niezawodności i wytrzymałości. Dostępne są 2 rodzaje zamków. Zamek NLSi służy do blokowania bramy od wewnątrz, zaś NLSu służy do blokowania bramy od wewnątrz lub z zewnątrz (posiada wkładkę cylindryczną). Zamki drzwi przejściowych Każde drzwi przejściowe wyposażone są w zamki z wkładkami cylindrycznymi w standardzie. Dostępne są różne rodzaje zamków, np zamki antypaniczne, zamki zatrzaskowe, zamki elektryczne, zamki antywłamaniowe. Akcesoria o zwiększonej odporności na rdzę Na specjlne życzenie, bramy NASSAU mogą być wyposażone w akcesoria ze stali nierdzewnej, takie jak: zawiasy, rolki, linki, śruby mocujące. Do specjalnych środowisk można zastosować niekorodujące prowadnice pionowe, zamki nr 17 ze stali nierdzewnej, prowadnice malowane proszkowo.

8 Wyposażenie i akcesoria Wyposażenie dodatkowe Kratki wentylacyjne Jeśli w budynku potrzebny jest obieg powietrza, można zastosować kratki wentylacyjne z wytrzymałego aluminium oferowane w różnych kształtach i wymiarach. Kratka typu A ma wymiary 700x150 mm a typu B - 700x290 mm. Dostępna jest również kratka typu A w wersji zamykanej. Trzecim rodzajem kratek jest kratka typu C, która jest wykonana z czarnego plastiku i ma wymiary 450x90 mm. Kołowrót ręczny Kołowrót o przełożeniu 4:1 używany jest do ręcznego otwierania większych bram. Standardowy kołowrót montuje się bezpośrednio na wałku. Sprężyny na większą liczbę cykli W przypadku dużej ilości otwarć i zamknięć bramy, zaleca się zamówić sprężyny skrętne wykonane na większą liczbę cykli. Można wybierać wśród sprężyn wykonanych na minimum 30,000 do 100,000 cykli. Profile montażowe Ze względu na różne możliwości i typy instalacji bram, oferujemy różne rodzaje profili stalowych, płaskowników, kątowników, profili U.
