1 BAMY GAAŻOWE UCHYLE

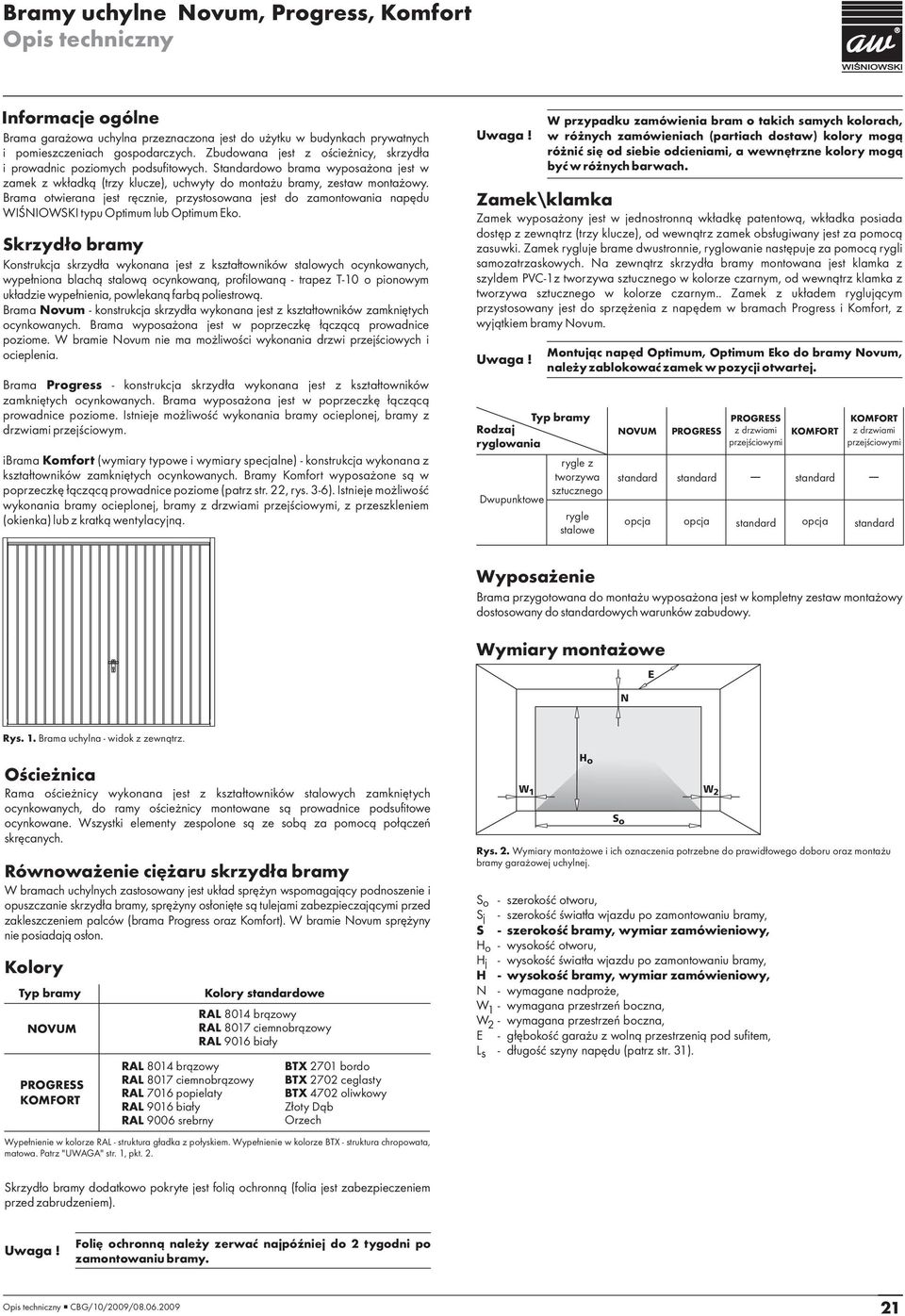

2 Bramy uchylne ovum, Progress, Komfort Informacje ogólne Brama garażowa uchylna przeznaczona jest do użytku w budynkach prywatnych i pomieszczeniach gospodarczych. Zbudowana jest z ościeżnicy, skrzydła i prowadnic poziomych podsufitowych. Standardowo brama wyposażona jest w zamek z wkładką (trzy klucze), uchwyty do montażu bramy, zestaw montażowy. Brama otwierana jest ręcznie, przystosowana jest do zamontowania napędu WIŚIOWSKI typu Optimum lub Optimum Eko. Skrzydło bramy Konstrukcja skrzydła wykonana jest z kształtowników stalowych ocynkowanych, wypełniona blachą stalową ocynkowaną, profilowaną - trapez T-10 o pionowym układzie wypełnienia, powlekaną farbą poliestrową. Brama ovum - konstrukcja skrzydła wykonana jest z kształtowników zamkniętych ocynkowanych. Brama wyposażona jest w poprzeczkę łączącą prowadnice poziome. W bramie ovum nie ma możliwości wykonania drzwi przejściowych i ocieplenia. Brama Progress - konstrukcja skrzydła wykonana jest z kształtowników zamkniętych ocynkowanych. Brama wyposażona jest w poprzeczkę łączącą prowadnice poziome. Istnieje możliwość wykonania bramy ocieplonej, bramy z drzwiami przejściowym. ibrama Komfort (wymiary typowe i wymiary specjalne) - konstrukcja wykonana z kształtowników zamkniętych ocynkowanych. Bramy Komfort wyposażone są w poprzeczkę łączącą prowadnice poziome (patrz str. 22, rys. -6). Istnieje możliwość wykonania bramy ocieplonej, bramy z drzwiami przejściowymi, z przeszkleniem (okienka) lub z kratką wentylacyjną. Typ bramy odzaj ryglowania Dwupunktowe W przypadku zamówienia bram o takich samych kolorach, w różnych zamówieniach (partiach dostaw) kolory mogą różnić się od siebie odcieniami, a wewnętrzne kolory mogą być w różnych barwach. Zamek\klamka Zamek wyposażony jest w jednostronną wkładkę patentową, wkładka posiada dostęp z zewnątrz (trzy klucze), od wewnątrz zamek obsługiwany jest za pomocą zasuwki. Zamek rygluje brame dwustronnie, ryglowanie następuje za pomocą rygli samozatrzaskowych. a zewnątrz skrzydła bramy montowana jest klamka z szyldem PVC-1z tworzywa sztucznego w kolorze czarnym, od wewnątrz klamka z tworzywa sztucznego w kolorze czarnym.. Zamek z układem ryglującym przystosowany jest do sprzężenia z napędem w bramach Progress i Komfort, z wyjątkiem bramy ovum. Montując napęd Optimum, Optimum Eko do bramy ovum, należy zablokować zamek w pozycji otwartej. rygle z tworzywa sztucznego rygle stalowe OVUM z drzwiami przejściowymi KOMFOT standard standard standard opcja opcja standard opcja KOMFOT z drzwiami przejściowymi standard Wyposażenie Brama przygotowana do montażu wyposażona jest w kompletny zestaw montażowy dostosowany do standardowych warunków zabudowy. Wymiary montażowe E ys. 1. Brama uchylna - widok z zewnątrz. Ościeżnica ama ościeżnicy wykonana jest z kształtowników stalowych zamkniętych ocynkowanych, do ramy ościeżnicy montowane są prowadnice podsufitowe ocynkowane. Wszystki elementy zespolone są ze sobą za pomocą połączeń skręcanych. ównoważenie ciężaru skrzydła bramy W bramach uchylnych zastosowany jest układ sprężyn wspomagający podnoszenie i opuszczanie skrzydła bramy, sprężyny osłonięte są tulejami zabezpieczającymi przed zakleszczeniem palców (brama Progress oraz Komfort). W bramie ovum sprężyny nie posiadają osłon. Kolory Typ bramy OVUM KOMFOT AL 801 AL 8017 ciemno AL 7016 popielaty AL 9016 biały AL 9006 srebrny Kolory standardowe AL 801 AL 8017 ciemno AL 9016 biały BTX 2701 bordo BTX 2702 ceglasty BTX 702 oliwkowy Złoty Dąb Orzech Wypełnienie w kolorze AL - struktura gładka z połyskiem. Wypełnienie w kolorze BTX - struktura chropowata, matowa. Patrz "UWAGA" str. 1, pkt. 2. W 1 W 2 S o ys. 2. Wymiary montażowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu bramy garażowej uchylnej. - szerokość otworu, Sj - szerokość światła wjazdu po zamontowaniu bramy, S - szerokość bramy, wymiar zamówieniowy, Ho - wysokość otworu, Hj - wysokość światła wjazdu po zamontowaniu bramy, H - wysokość bramy, wymiar zamówieniowy, - wymagane nadproże, W1 - wymagana przestrzeń boczna, W2 - wymagana przestrzeń boczna, E - głębokość garażu z wolną przestrzenią pod sufitem, Ls - długość szyny napędu (patrz str. 1). Skrzydło bramy dodatkowo pokryte jest folią ochronną (folia jest zabezpieczeniem przed zabrudzeniem). Folię ochronną należy zerwać najpóźniej do 2 tygodni po zamontowaniu bramy. 21

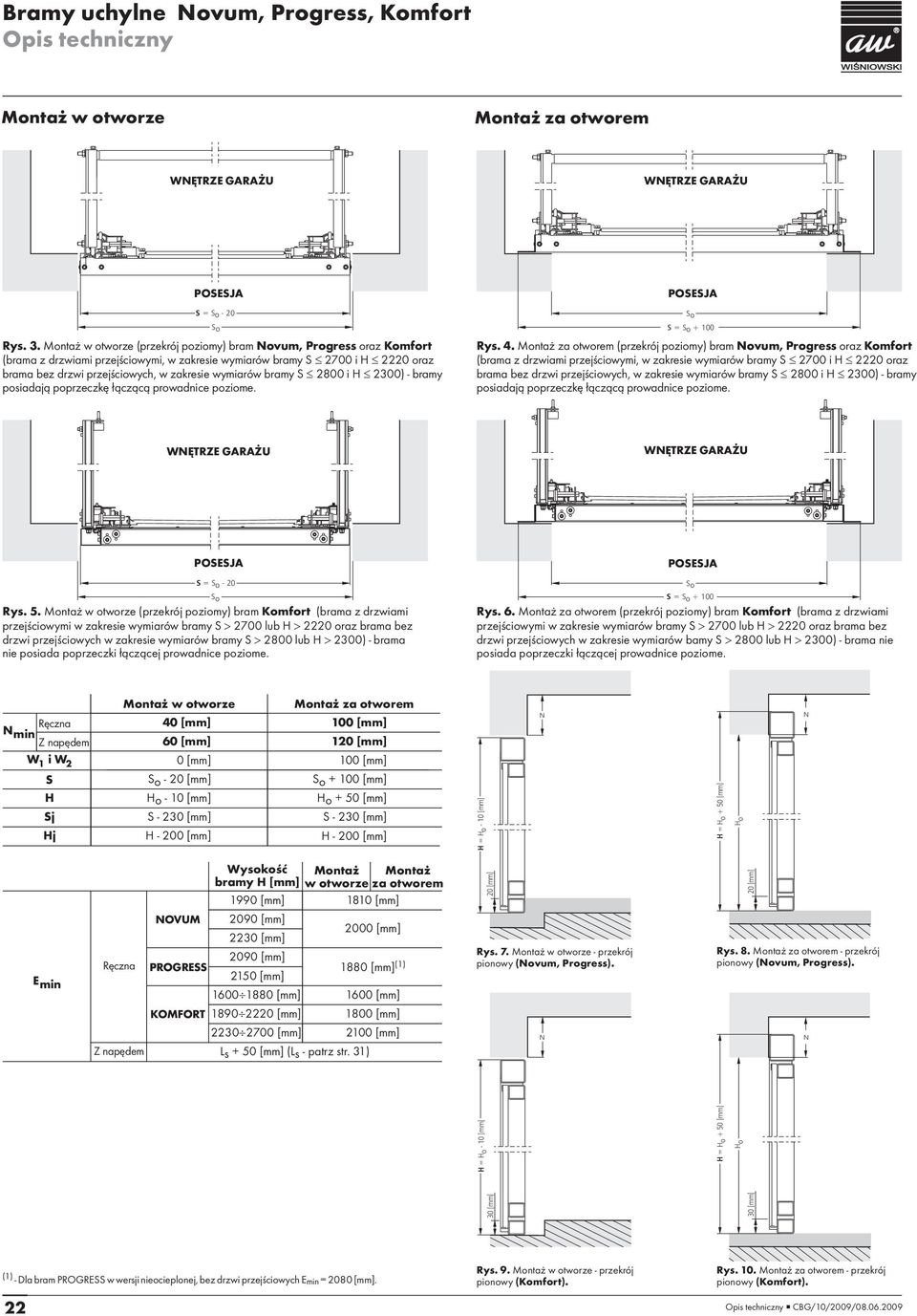

3 Bramy uchylne ovum, Progress, Komfort Montaż w otworze Montaż za otworem S = - 20 ys.. Montaż w otworze (przekrój poziomy) bram ovum, Progress oraz Komfort (brama z drzwiami przejściowymi, w zakresie wymiarów bramy S 2700 i H 2220 oraz brama bez drzwi przejściowych, w zakresie wymiarów bramy S 2800 i H 200) - bramy posiadają poprzeczkę łączącą prowadnice poziome. S = ys.. Montaż za otworem (przekrój poziomy) bram ovum, Progress oraz Komfort (brama z drzwiami przejściowymi, w zakresie wymiarów bramy S 2700 i H 2220 oraz brama bez drzwi przejściowych, w zakresie wymiarów bramy S 2800 i H 200) - bramy posiadają poprzeczkę łączącą prowadnice poziome. S = - 20 ys. 5. Montaż w otworze (przekrój poziomy) bram Komfort (brama z drzwiami przejściowymi w zakresie wymiarów bramy S 2700 lub H 2220 oraz brama bez drzwi przejściowych w zakresie wymiarów bramy S 2800 lub H 200) - brama nie posiada poprzeczki łączącej prowadnice poziome. S = ys. 6. Montaż za otworem (przekrój poziomy) bram Komfort (brama z drzwiami przejściowymi w zakresie wymiarów bramy S 2700 lub H 2220 oraz brama bez drzwi przejściowych w zakresie wymiarów bamy S 2800 lub H 200) - brama nie posiada poprzeczki łączącej prowadnice poziome. ęczna min Z napędem W1 iw2 S H Sj Hj Montaż w otworze 0 [mm] 60 [mm] 0 [mm] - 20 [mm] Ho - 10 [mm] S - 20 [mm] H [mm] Montaż za otworem 100 [mm] 120 [mm] 100 [mm] [mm] + 50 [mm] S - 20 [mm] H [mm] H = - 10 [mm] H = + 50 [mm] E min ęczna Z napędem OVUM KOMFOT Wysokość Montaż Montaż bramy H [mm] w otworze za otworem 1990 [mm] 1810 [mm] 2090 [mm] 220 [mm] 2000 [mm] 2090 [mm] 2150 [mm] 1880 [mm] (1) [mm] 1600 [mm] [mm] 1800 [mm] [mm] 2100 [mm] Ls + 50 [mm] (Ls - patrz str. 1) 20 [mm] ys. 7. Montaż w otworze - przekrój pionowy (ovum, Progress). 0 [mm] H = + 50 [mm] 20 [mm] ys. 8. Montaż za otworem - przekrój pionowy (ovum, Progress). H = - 10 [mm] 0 [mm] (1) - Dla bram w wersji nieocieplonej, bez drzwi przejściowych E min = 2080 [mm]. ys. 9. Montaż w otworze - przekrój pionowy (Komfort). ys. 10. Montaż za otworem - przekrój pionowy (Komfort). 22

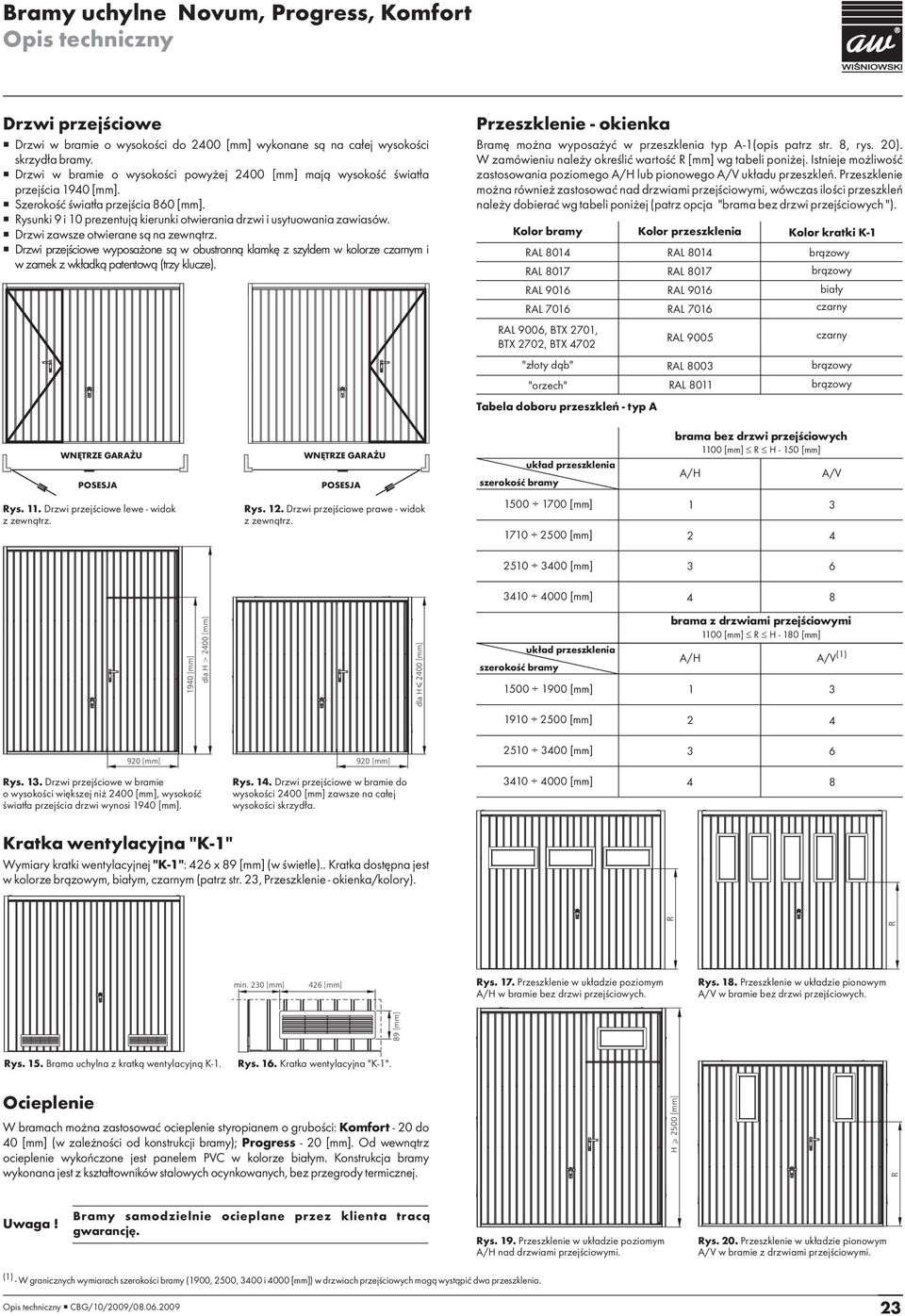

4 Bramy uchylne ovum, Progress, Komfort Drzwi przejściowe Drzwi w bramie o wysokości do 200 [mm] wykonane są na całej wysokości skrzydła bramy. Drzwi w bramie o wysokości powyżej 200 [mm] mają wysokość światła przejścia 190 [mm]. Szerokość światła przejścia 860 [mm]. ysunki 9i10prezentują kierunki otwierania drzwi i usytuowania zawiasów. Drzwi zawsze otwierane są na zewnątrz. Drzwi przejściowe wyposażone są w obustronną klamkę z szyldem w kolorze czarnym i w zamek z wkładką patentową (trzy klucze). Przeszklenie - okienka Bramę można wyposażyć w przeszklenia typ A-1(opis patrz str. 8, rys. 20). W zamówieniu należy określić wartość [mm] wg tabeli poniżej. Istnieje możliwość zastosowania poziomego A/H lub pionowego A/V układu przeszkleń. Przeszklenie można również zastosować nad drzwiami przejściowymi, wówczas ilości przeszkleń należy dobierać wg tabeli poniżej (patrz opcja "brama bez drzwi przejściowych "). Kolor bramy AL 801 AL 801 AL 8017 AL 8017 AL 9016 AL 9016 biały AL 7016 AL 7016 czarny AL 9006, BTX 2701, BTX 2702, BTX 702 AL 9005 czarny "złoty dąb" "orzech" Tabela doboru przeszkleń - typ A Kolor przeszklenia Kolor kratki K-1 AL 800 AL 8011 układ przeszklenia szerokość bramy brama bez drzwi przejściowych 1100 [mm] H [mm] A/H A/V ys. 11. Drzwi przejściowe lewe - widok z zewnątrz. ys. 12. Drzwi przejściowe prawe - widok z zewnątrz [mm] [mm] [mm] [mm] [mm] dla H > 200 [mm] dla H 200 [mm] układ przeszklenia szerokość bramy [mm] brama z drzwiami przejściowymi 1100 [mm] H [mm] A/H A/V (1) [mm] [mm] 920 [mm] [mm] 6 ys. 1. Drzwi przejściowe w bramie o wysokości większej niż 200 [mm], wysokość światła przejścia drzwi wynosi 190 [mm]. ys. 1. Drzwi przejściowe w bramie do wysokości 200 [mm] zawsze na całej wysokości skrzydła [mm] 8 Kratka wentylacyjna "K-1" Wymiary kratki wentylacyjnej "K-1": 26 x 89 [mm] (w świetle).. Kratka dostępna jest w kolorze m, białym, czarnym (patrz str. 2, Przeszklenie - okienka/kolory). min. 20 [mm] 26 [mm] ys. 17. Przeszklenie w układzie poziomym A/H w bramie bez drzwi przejściowych. ys. 18. Przeszklenie w układzie pionowym A/V w bramie bez drzwi przejściowych. 89 [mm] ys. 15. Brama uchylna z kratką wentylacyjną K-1. ys. 16. Kratka wentylacyjna "K-1". Ocieplenie W bramach można zastosować ocieplenie styropianem o grubości: Komfort - 20 do 0 [mm] (w zależności od konstrukcji bramy); Progress - 20 [mm]. Od wewnątrz ocieplenie wykończone jest panelem PVC w kolorze białym. Konstrukcja bramy wykonana jest z kształtowników stalowych ocynkowanych, bez przegrody termicznej. H > 2500 [mm] Bramy samodzielnie ocieplane przez klienta tracą gwarancję. ys. 19. Przeszklenie w układzie poziomym A/H nad drzwiami przejściowymi. ys. 20. Przeszklenie w układzie pionowym A/V w bramie z drzwiami przejściowymi. (1) - W granicznych wymiarach szerokości bramy (1900, 2500, 00 i 000 [mm]) w drzwiach przejściowych mogą wystąpić dwa przeszklenia. 2

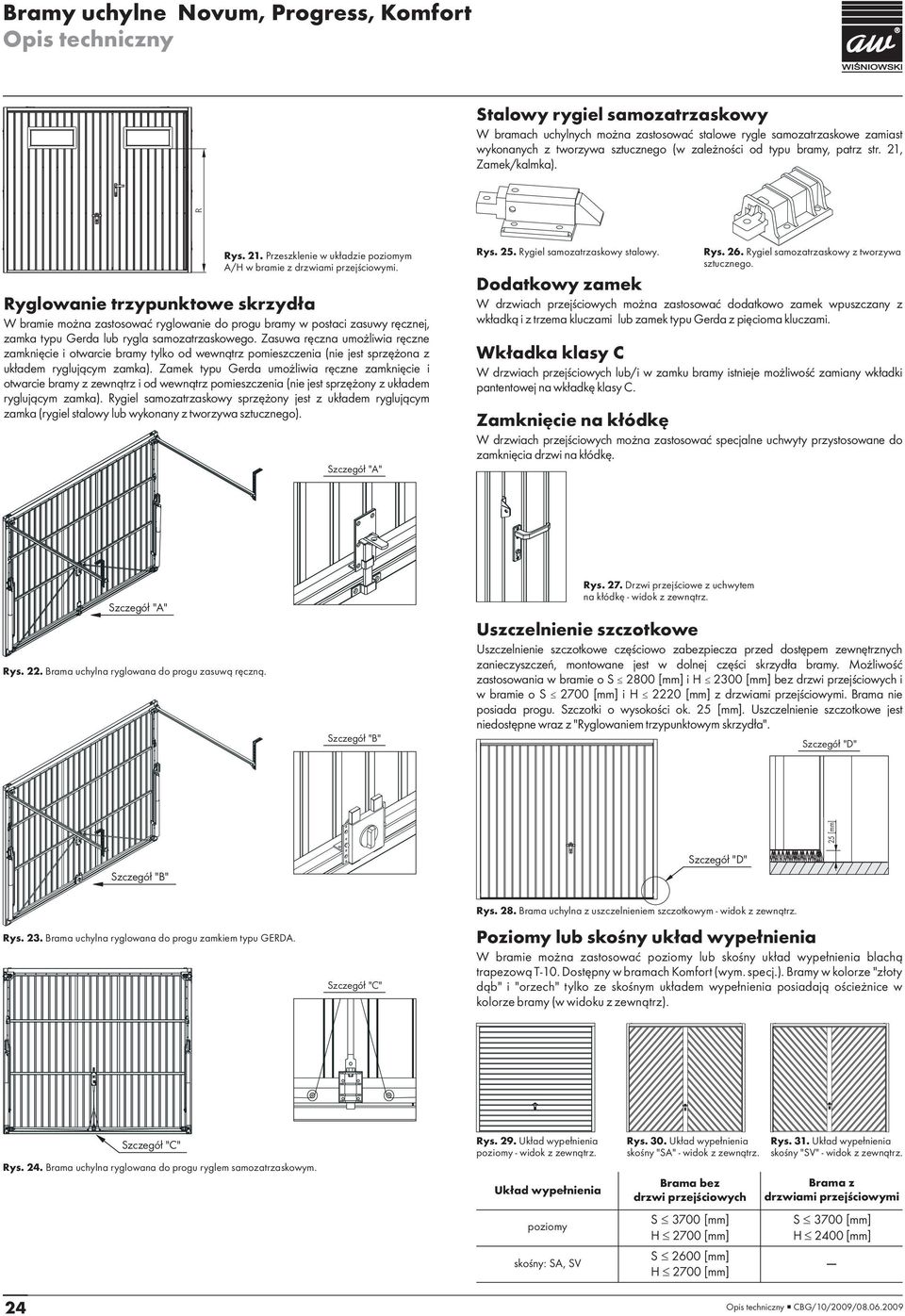

5 Bramy uchylne ovum, Progress, Komfort Stalowy rygiel samozatrzaskowy W bramach uchylnych można zastosować stalowe rygle samozatrzaskowe zamiast wykonanych z tworzywa sztucznego (w zależności od typu bramy, patrz str. 21, Zamek/kalmka). ys. 21. Przeszklenie w układzie poziomym A/H w bramie z drzwiami przejściowymi. yglowanie trzypunktowe skrzydła W bramie można zastosować ryglowanie do progu bramy w postaci zasuwy ręcznej, zamka typu Gerda lub rygla samozatrzaskowego. Zasuwa ręczna umożliwia ręczne zamknięcie i otwarcie bramy tylko od wewnątrz pomieszczenia (nie jest sprzężona z układem ryglującym zamka). Zamek typu Gerda umożliwia ręczne zamknięcie i otwarcie bramy z zewnątrz i od wewnątrz pomieszczenia (nie jest sprzężony z układem ryglującym zamka). ygiel samozatrzaskowy sprzężony jest z układem ryglującym zamka (rygiel stalowy lub wykonany z tworzywa sztucznego). Szczegół "A" ys. 25. ygiel samozatrzaskowy stalowy. Dodatkowy zamek ys. 26. ygiel samozatrzaskowy z tworzywa sztucznego. W drzwiach przejściowych można zastosować dodatkowo zamek wpuszczany z wkładką i z trzema kluczami lub zamek typu Gerda z pięcioma kluczami. Wkładka klasy C W drzwiach przejściowych lub/i w zamku bramy istnieje możliwość zamiany wkładki pantentowej na wkładkę klasy C. Zamknięcie na kłódkę W drzwiach przejściowych można zastosować specjalne uchwyty przystosowane do zamknięcia drzwi na kłódkę. Szczegół "A" ys. 22. Brama uchylna ryglowana do progu zasuwą ręczną. Szczegół "B" ys. 27. Drzwi przejściowe z uchwytem na kłódkę - widok z zewnątrz. Uszczelnienie szczotkowe Uszczelnienie szczotkowe częściowo zabezpiecza przed dostępem zewnętrznych zanieczyszczeń, montowane jest w dolnej części skrzydła bramy. Możliwość zastosowania w bramie o S 2800 [mm] i H 200 [mm] bez drzwi przejściowych i w bramie o S 2700 [mm] i H 2220 [mm] z drzwiami przejściowymi. Brama nie posiada progu. Szczotki o wysokości ok. 25 [mm]. Uszczelnienie szczotkowe jest niedostępne wraz z "yglowaniem trzypunktowym skrzydła". Szczegół "D" 25 [mm] Szczegół "B" Szczegół "D" ys. 2. Brama uchylna ryglowana do progu zamkiem typu GEDA. Szczegół "C" ys. 28. Brama uchylna z uszczelnieniem szczotkowym - widok z zewnątrz. Poziomy lub skośny układ wypełnienia W bramie można zastosować poziomy lub skośny układ wypełnienia blachą trapezową T-10. Dostępny w bramach Komfort (wym. specj.). Bramy w kolorze "złoty dąb" i "orzech" tylko ze skośnym układem wypełnienia posiadają ościeżnice w kolorze bramy (w widoku z zewnątrz). Szczegół "C" ys. 2. Brama uchylna ryglowana do progu ryglem samozatrzaskowym. ys. 29. Układ wypełnienia poziomy - widok z zewnątrz. Układ wypełnienia poziomy skośny: SA, SV ys. 0. Układ wypełnienia skośny "SA" - widok z zewnątrz. Brama bez drzwi przejściowych S 700 [mm] H 2700 [mm] S 2600 [mm] H 2700 [mm] ys. 1. Układ wypełnienia skośny "SV" - widok z zewnątrz. Brama z drzwiami przejściowymi S 700 [mm] H 200 [mm] 2
