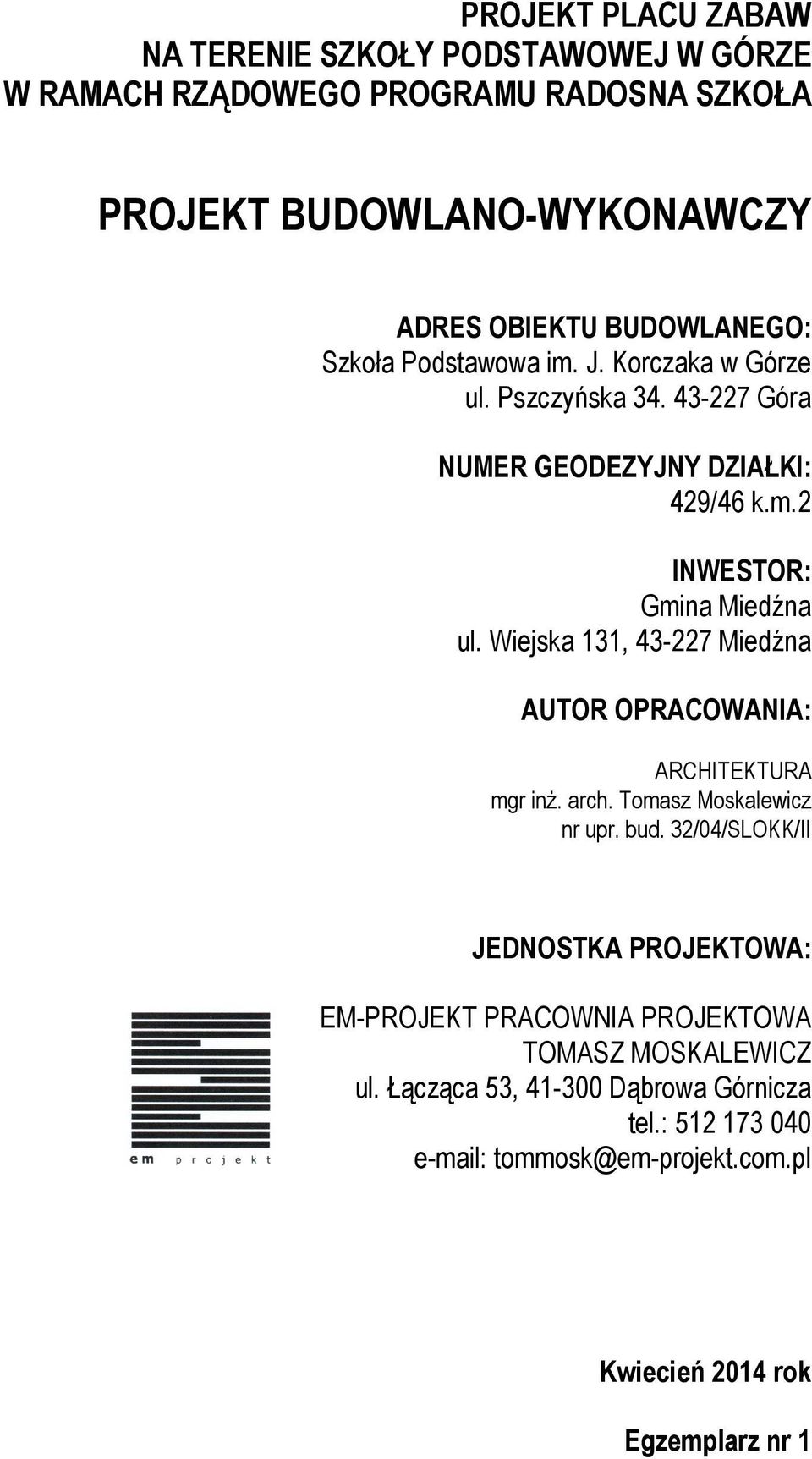

1 PROJEKT PLACU ZABAW NA TERENIE SZKOŁY PODSTAWOWEJ W GÓRZE PROJEKT BUDOWLANO-WYKONAWCZY ADRES OBIEKTU BUDOWLANEGO: Szkoła Podstawowa im. J. Korczaka w Górze ul. Pszczyńska Góra NUMER GEODEZYJNY DZIAŁKI: 429/46 k.m.2 INWESTOR: Gmina Miedźna ul. Wiejska 131, Miedźna AUTOR OPRACOWANIA: ARCHITEKTURA mgr inż. arch. Tomasz Moskalewicz nr upr. bud. 32/04/SLOKK/II JEDNOSTKA PROJEKTOWA: EM-PROJEKT PRACOWNIA PROJEKTOWA TOMASZ MOSKALEWICZ ul. Łącząca 53, Dąbrowa Górnicza tel.: tommosk@em-projekt.com.pl Kwiecień 2014 rok Egzemplarz nr 1

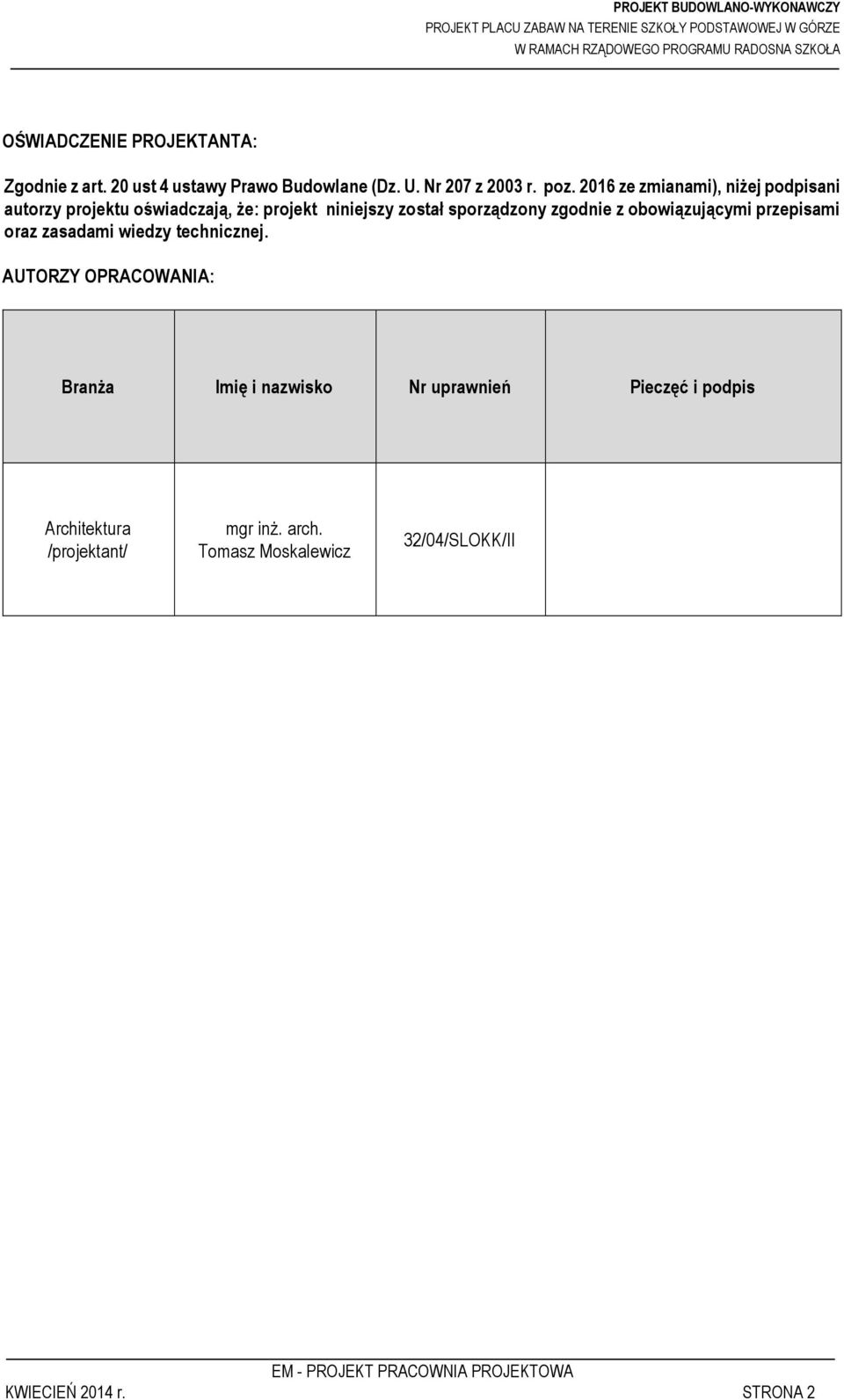

2 OŚWIADCZENIE PROJEKTANTA: Zgodnie z art. 20 ust 4 ustawy Prawo Budowlane (Dz. U. Nr 207 z 2003 r. poz ze zmianami), niżej podpisani autorzy projektu oświadczają, że: projekt niniejszy został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. AUTORZY OPRACOWANIA: Branża Imię i nazwisko Nr uprawnień Pieczęć i podpis Architektura /projektant/ mgr inż. arch. Tomasz Moskalewicz 32/04/SLOKK/II KWIECIEŃ 2014 r. STRONA 2

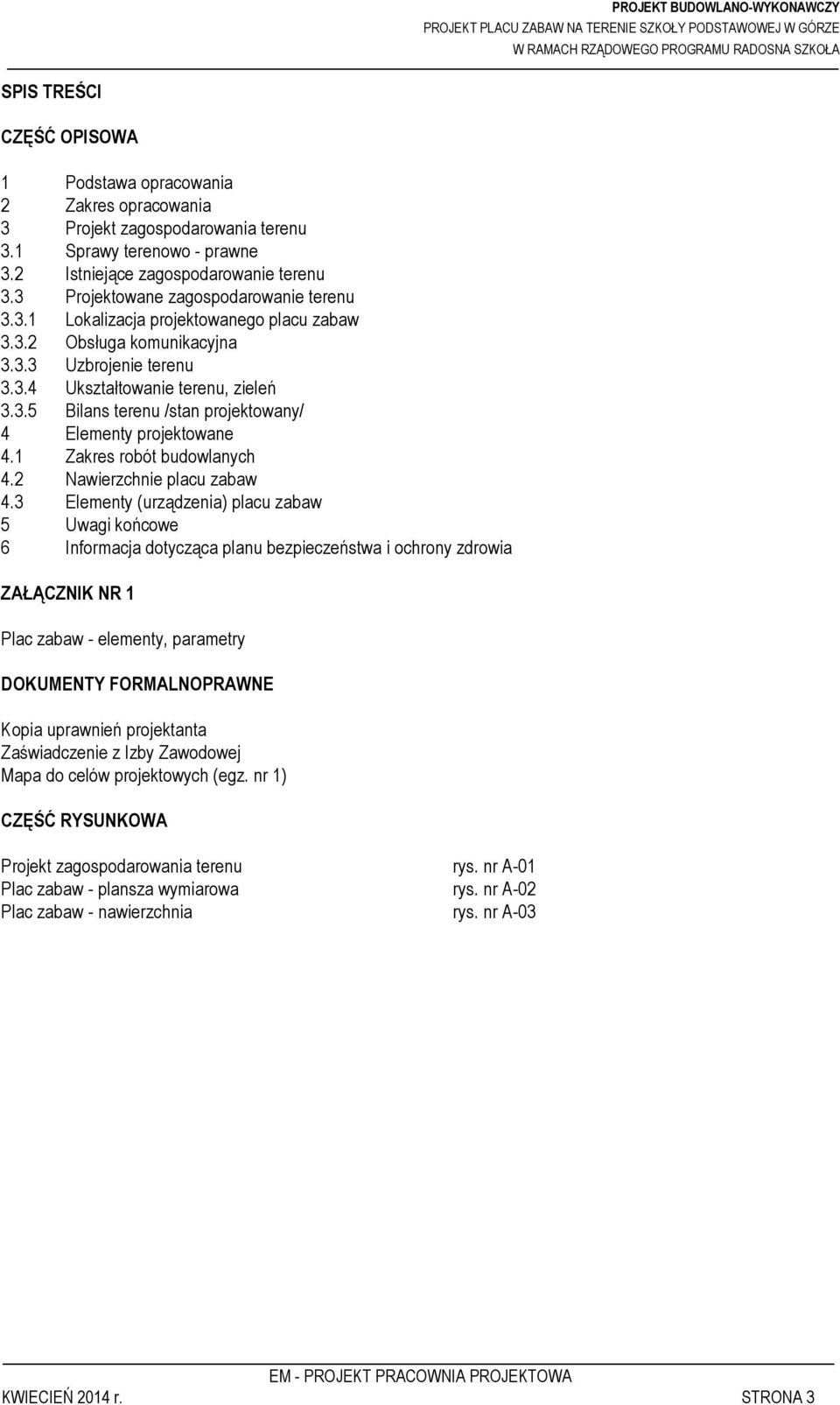

3 SPIS TREŚCI CZĘŚĆ OPISOWA 1 Podstawa opracowania 2 Zakres opracowania 3 Projekt zagospodarowania terenu 3.1 Sprawy terenowo - prawne 3.2 Istniejące zagospodarowanie terenu 3.3 Projektowane zagospodarowanie terenu Lokalizacja projektowanego placu zabaw Obsługa komunikacyjna Uzbrojenie terenu Ukształtowanie terenu, zieleń Bilans terenu /stan projektowany/ 4 Elementy projektowane 4.1 Zakres robót budowlanych 4.2 Nawierzchnie placu zabaw 4.3 Elementy (urządzenia) placu zabaw 5 Uwagi końcowe 6 Informacja dotycząca planu bezpieczeństwa i ochrony zdrowia ZAŁĄCZNIK NR 1 Plac zabaw - elementy, parametry DOKUMENTY FORMALNOPRAWNE Kopia uprawnień projektanta Zaświadczenie z Izby Zawodowej Mapa do celów projektowych (egz. nr 1) CZĘŚĆ RYSUNKOWA Projekt zagospodarowania terenu rys. nr A-01 Plac zabaw - plansza wymiarowa rys. nr A-02 Plac zabaw - nawierzchnia rys. nr A-03 KWIECIEŃ 2014 r. STRONA 3

4 1 Podstawa opracowania Umowa z Inwestorem, Wytyczne Ministerstwa Edukacji Narodowej dotyczące programu Radosna Szkoła, Uzgodnienia z Inwestorem oraz Użytkownikiem, Wypis i wyrys z ewidencji gruntów dla przedmiotowej działki, Mapa do celów projektowych, Wizja w terenie pomiary i zdjęcia z natury, Obowiązujące normy i przepisy prawa. 2 Zakres opracowania Niniejsze opracowanie obejmuje projekt budowlano - wykonawczy dla zadania: projekt placu zabaw na terenie Szkoły Podstawowej w Górze w ramach rządowego programu Radosna Szkoła. 3 Projekt zagospodarowania terenu 3.1 Sprawy terenowo - prawne Teren inwestycji jest położony na działce nr 429/46, k.m. 2. Działka ma powierzchnię 0,7824 ha. Użytki Bi. Własność Gmina Miedźna. Księga wieczysta nr KW1P/ /6. Plac zabaw zajmuje tylko fragment terenu Szkoły. Wskazany teren nie jest wpisany do rejestru zabytków. 3.2 Istniejące zagospodarowanie terenu Teren, na którym realizowany będzie plac zabaw zlokalizowany jest przy budynku Szkoły na istniejącym terenie zielonym (nawierzchnia trawiasta) - w części mieszczącej boisko do siatkówki. Teren jest płaski i otoczony, "zamknięty" od strony północnej - ogrodzeniem Szkoły a od południa placem utwardzonym z kostki betonowej. Lokalizację projektowanych elementów pokazano na rys. nr 01, Projektowane zagospodarowanie terenu Lokalizacja projektowanego placu zabaw Elementy projektowane: Plac zabaw lokalizuje się na terenie zielonym w miejscu istniejącego boiska do siatkówki (istniejące urządzenia - słupki stalowe do demontażu). Przyjęto odległość nawierzchni placu - 4,7 m od północnego ogrodzenia Szkoły oraz 10,3 m od placu przed szkołą. Wymiary pokazano na rysunku zagospodarowania terenu Elementy tyczyć geodezyjnie Obsługa komunikacyjna Dojazd do działki oraz obsługa komunikacyjna bez zmian. KWIECIEŃ 2014 r. STRONA 4

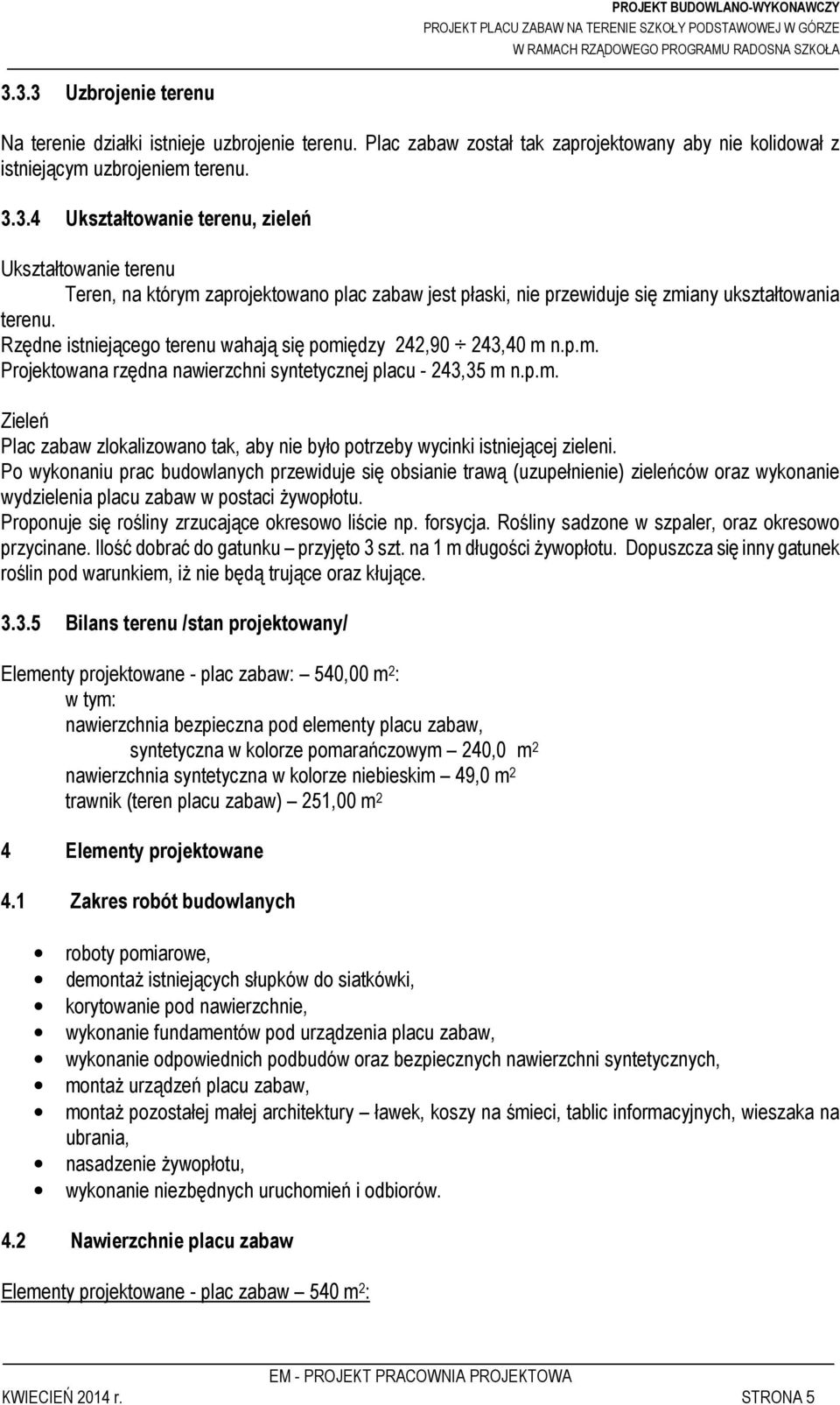

5 3.3.3 Uzbrojenie terenu Na terenie działki istnieje uzbrojenie terenu. Plac zabaw został tak zaprojektowany aby nie kolidował z istniejącym uzbrojeniem terenu Ukształtowanie terenu, zieleń Ukształtowanie terenu Teren, na którym zaprojektowano plac zabaw jest płaski, nie przewiduje się zmiany ukształtowania terenu. Rzędne istniejącego terenu wahają się pomiędzy 242,90 243,40 m n.p.m. Projektowana rzędna nawierzchni syntetycznej placu - 243,35 m n.p.m. Zieleń Plac zabaw zlokalizowano tak, aby nie było potrzeby wycinki istniejącej zieleni. Po wykonaniu prac budowlanych przewiduje się obsianie trawą (uzupełnienie) zieleńców oraz wykonanie wydzielenia placu zabaw w postaci żywopłotu. Proponuje się rośliny zrzucające okresowo liście np. forsycja. Rośliny sadzone w szpaler, oraz okresowo przycinane. Ilość dobrać do gatunku przyjęto 3 szt. na 1 m długości żywopłotu. Dopuszcza się inny gatunek roślin pod warunkiem, iż nie będą trujące oraz kłujące Bilans terenu /stan projektowany/ Elementy projektowane - plac zabaw: 540,00 m 2 : w tym: nawierzchnia bezpieczna pod elementy placu zabaw, syntetyczna w kolorze pomarańczowym 240,0 m 2 nawierzchnia syntetyczna w kolorze niebieskim 49,0 m 2 trawnik (teren placu zabaw) 251,00 m 2 4 Elementy projektowane 4.1 Zakres robót budowlanych roboty pomiarowe, demontaż istniejących słupków do siatkówki, korytowanie pod nawierzchnie, wykonanie fundamentów pod urządzenia placu zabaw, wykonanie odpowiednich podbudów oraz bezpiecznych nawierzchni syntetycznych, montaż urządzeń placu zabaw, montaż pozostałej małej architektury ławek, koszy na śmieci, tablic informacyjnych, wieszaka na ubrania, nasadzenie żywopłotu, wykonanie niezbędnych uruchomień i odbiorów. 4.2 Nawierzchnie placu zabaw Elementy projektowane - plac zabaw 540 m 2 : KWIECIEŃ 2014 r. STRONA 5

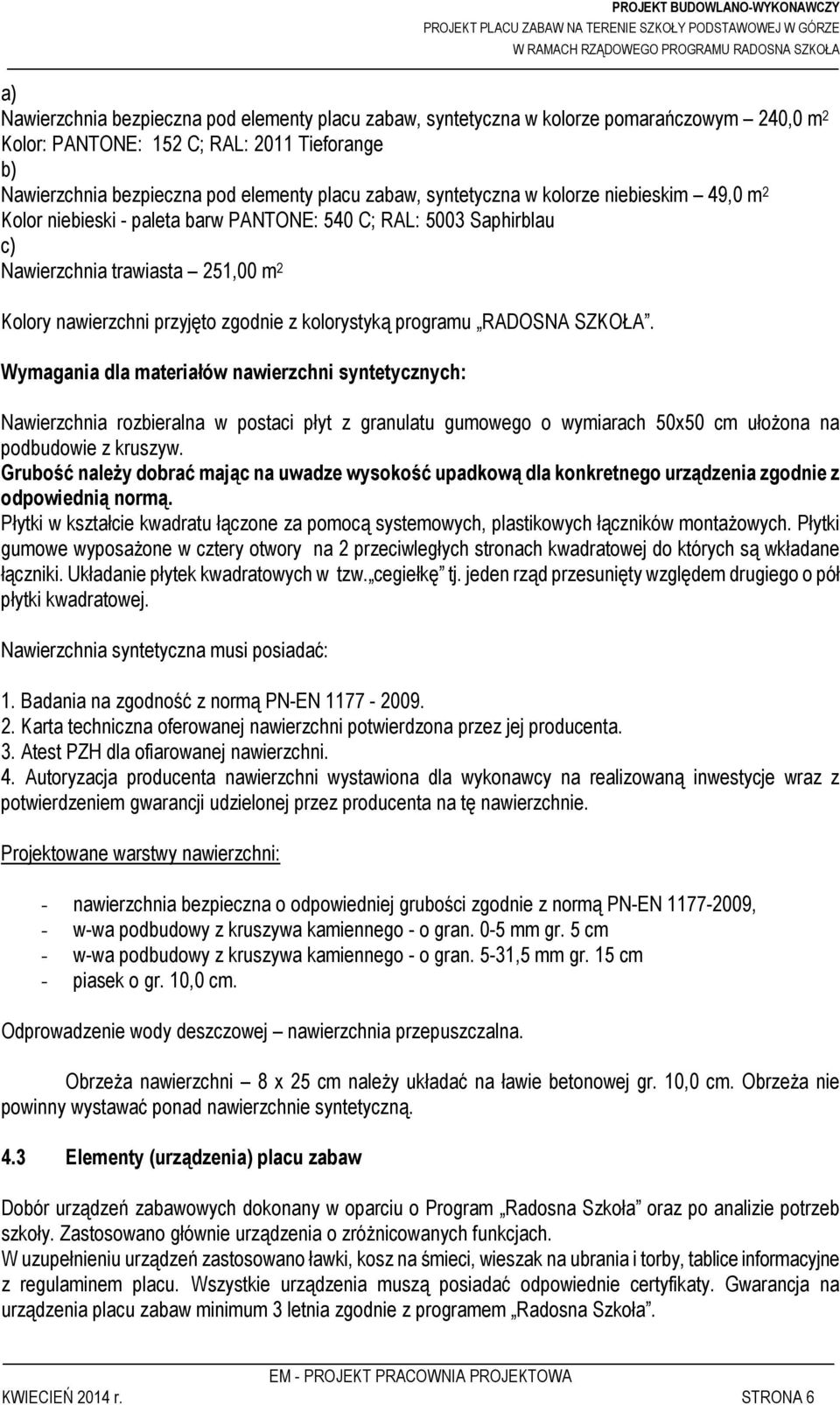

6 a) Nawierzchnia bezpieczna pod elementy placu zabaw, syntetyczna w kolorze pomarańczowym 240,0 m 2 Kolor: PANTONE: 152 C; RAL: 2011 Tieforange b) Nawierzchnia bezpieczna pod elementy placu zabaw, syntetyczna w kolorze niebieskim 49,0 m 2 Kolor niebieski - paleta barw PANTONE: 540 C; RAL: 5003 Saphirblau c) Nawierzchnia trawiasta 251,00 m 2 Kolory nawierzchni przyjęto zgodnie z kolorystyką programu RADOSNA SZKOŁA. Wymagania dla materiałów nawierzchni syntetycznych: Nawierzchnia rozbieralna w postaci płyt z granulatu gumowego o wymiarach 50x50 cm ułożona na podbudowie z kruszyw. Grubość należy dobrać mając na uwadze wysokość upadkową dla konkretnego urządzenia zgodnie z odpowiednią normą. Płytki w kształcie kwadratu łączone za pomocą systemowych, plastikowych łączników montażowych. Płytki gumowe wyposażone w cztery otwory na 2 przeciwległych stronach kwadratowej do których są wkładane łączniki. Układanie płytek kwadratowych w tzw. cegiełkę tj. jeden rząd przesunięty względem drugiego o pół płytki kwadratowej. Nawierzchnia syntetyczna musi posiadać: 1. Badania na zgodność z normą PN-EN Karta techniczna oferowanej nawierzchni potwierdzona przez jej producenta. 3. Atest PZH dla ofiarowanej nawierzchni. 4. Autoryzacja producenta nawierzchni wystawiona dla wykonawcy na realizowaną inwestycje wraz z potwierdzeniem gwarancji udzielonej przez producenta na tę nawierzchnie. Projektowane warstwy nawierzchni: - nawierzchnia bezpieczna o odpowiedniej grubości zgodnie z normą PN-EN , - w-wa podbudowy z kruszywa kamiennego - o gran. 0-5 mm gr. 5 cm - w-wa podbudowy z kruszywa kamiennego - o gran. 5-31,5 mm gr. 15 cm - piasek o gr. 10,0 cm. Odprowadzenie wody deszczowej nawierzchnia przepuszczalna. Obrzeża nawierzchni 8 x 25 cm należy układać na ławie betonowej gr. 10,0 cm. Obrzeża nie powinny wystawać ponad nawierzchnie syntetyczną. 4.3 Elementy (urządzenia) placu zabaw Dobór urządzeń zabawowych dokonany w oparciu o Program Radosna Szkoła oraz po analizie potrzeb szkoły. Zastosowano głównie urządzenia o zróżnicowanych funkcjach. W uzupełnieniu urządzeń zastosowano ławki, kosz na śmieci, wieszak na ubrania i torby, tablice informacyjne z regulaminem placu. Wszystkie urządzenia muszą posiadać odpowiednie certyfikaty. Gwarancja na urządzenia placu zabaw minimum 3 letnia zgodnie z programem Radosna Szkoła. KWIECIEŃ 2014 r. STRONA 6

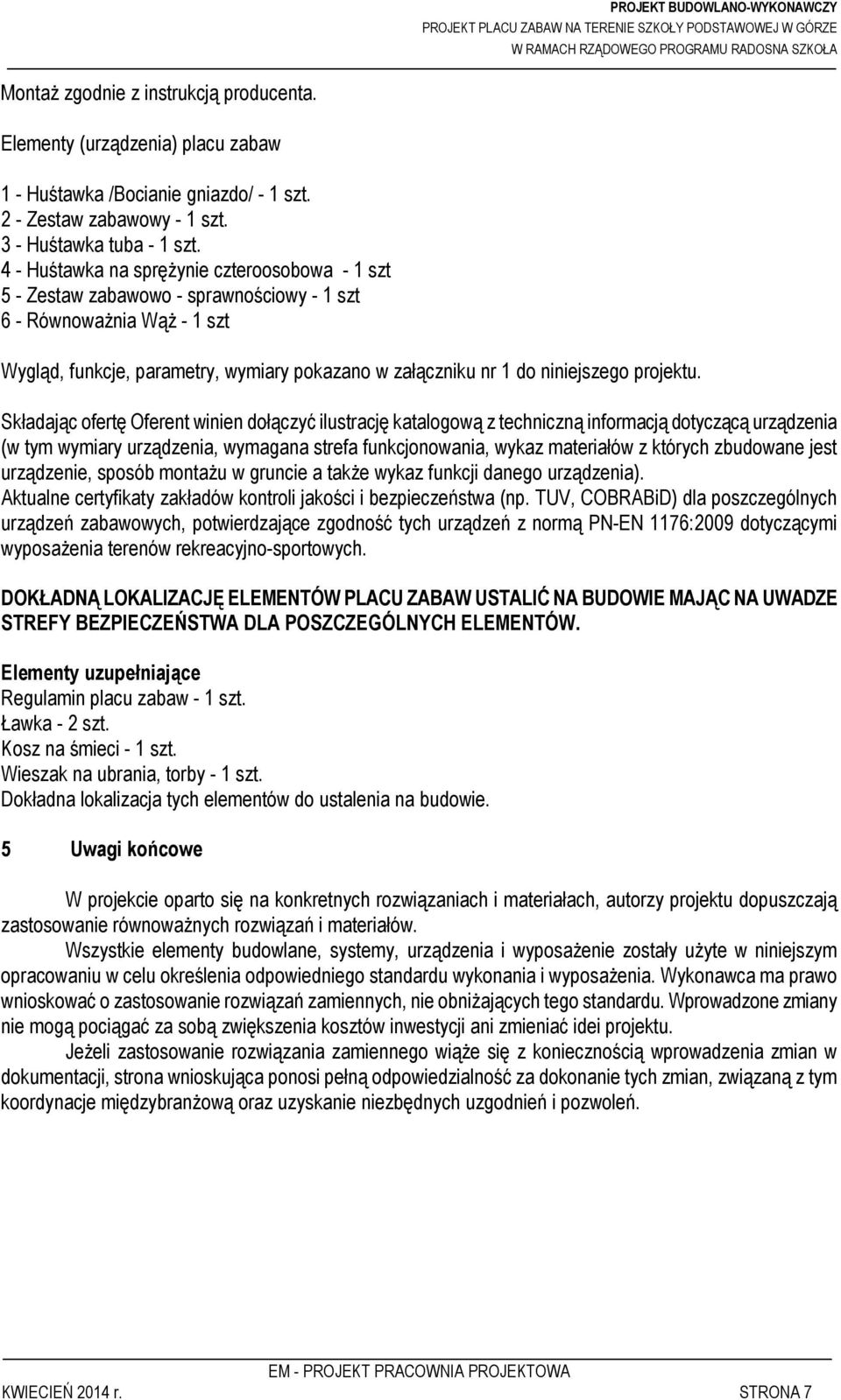

7 Montaż zgodnie z instrukcją producenta. Elementy (urządzenia) placu zabaw 1 - Huśtawka /Bocianie gniazdo/ - 1 szt. 2 - Zestaw zabawowy - 1 szt. 3 - Huśtawka tuba - 1 szt. 4 - Huśtawka na sprężynie czteroosobowa - 1 szt 5 - Zestaw zabawowo - sprawnościowy - 1 szt 6 - Równoważnia Wąż - 1 szt Wygląd, funkcje, parametry, wymiary pokazano w załączniku nr 1 do niniejszego projektu. Składając ofertę Oferent winien dołączyć ilustrację katalogową z techniczną informacją dotyczącą urządzenia (w tym wymiary urządzenia, wymagana strefa funkcjonowania, wykaz materiałów z których zbudowane jest urządzenie, sposób montażu w gruncie a także wykaz funkcji danego urządzenia). Aktualne certyfikaty zakładów kontroli jakości i bezpieczeństwa (np. TUV, COBRABiD) dla poszczególnych urządzeń zabawowych, potwierdzające zgodność tych urządzeń z normą PN-EN 1176:2009 dotyczącymi wyposażenia terenów rekreacyjno-sportowych. DOKŁADNĄ LOKALIZACJĘ ELEMENTÓW PLACU ZABAW USTALIĆ NA BUDOWIE MAJĄC NA UWADZE STREFY BEZPIECZEŃSTWA DLA POSZCZEGÓLNYCH ELEMENTÓW. Elementy uzupełniające Regulamin placu zabaw - 1 szt. Ławka - 2 szt. Kosz na śmieci - 1 szt. Wieszak na ubrania, torby - 1 szt. Dokładna lokalizacja tych elementów do ustalenia na budowie. 5 Uwagi końcowe W projekcie oparto się na konkretnych rozwiązaniach i materiałach, autorzy projektu dopuszczają zastosowanie równoważnych rozwiązań i materiałów. Wszystkie elementy budowlane, systemy, urządzenia i wyposażenie zostały użyte w niniejszym opracowaniu w celu określenia odpowiedniego standardu wykonania i wyposażenia. Wykonawca ma prawo wnioskować o zastosowanie rozwiązań zamiennych, nie obniżających tego standardu. Wprowadzone zmiany nie mogą pociągać za sobą zwiększenia kosztów inwestycji ani zmieniać idei projektu. Jeżeli zastosowanie rozwiązania zamiennego wiąże się z koniecznością wprowadzenia zmian w dokumentacji, strona wnioskująca ponosi pełną odpowiedzialność za dokonanie tych zmian, związaną z tym koordynacje międzybranżową oraz uzyskanie niezbędnych uzgodnień i pozwoleń. KWIECIEŃ 2014 r. STRONA 7

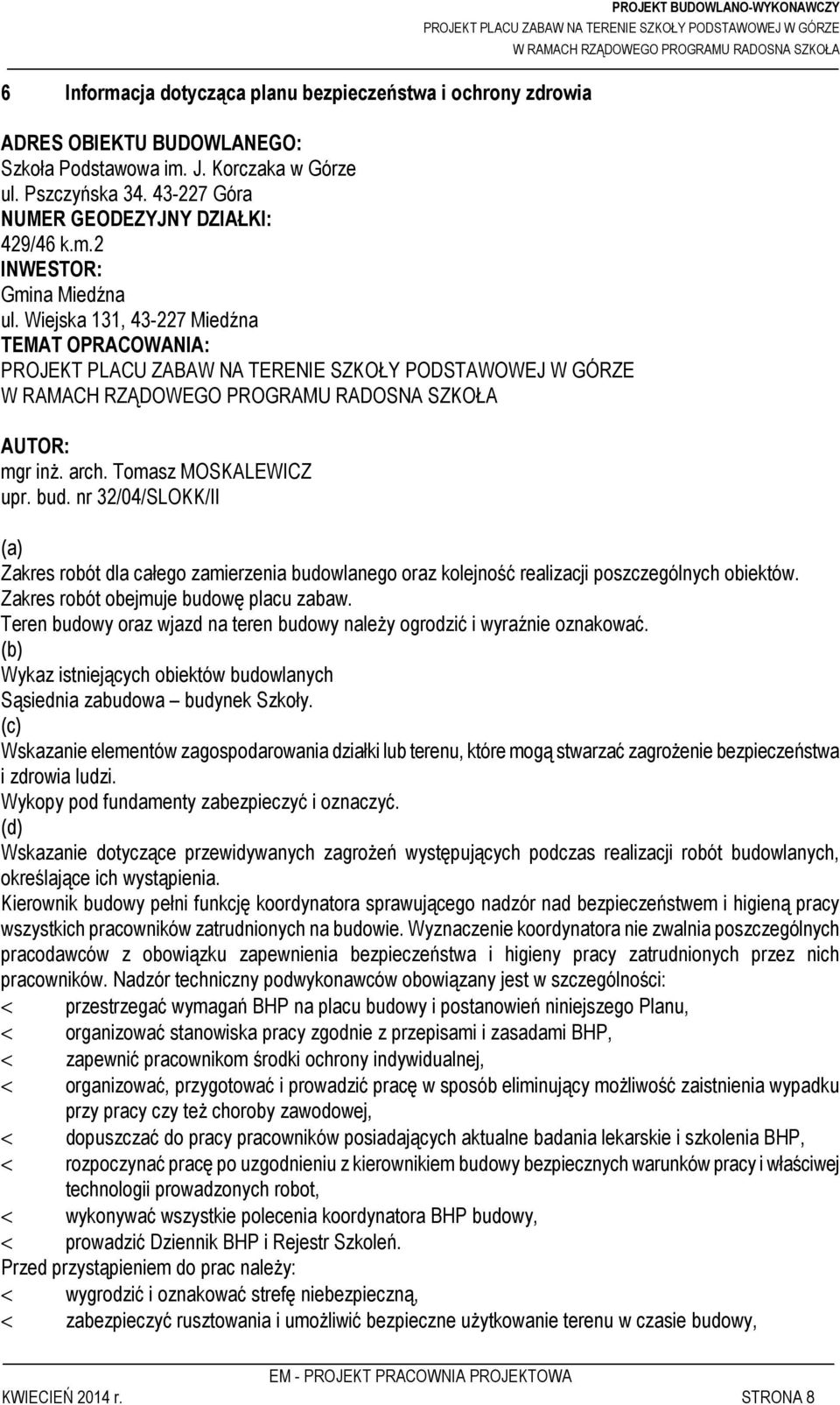

8 6 Informacja dotycząca planu bezpieczeństwa i ochrony zdrowia PROJEKT BUDOWLANO-WYKONAWCZY ADRES OBIEKTU BUDOWLANEGO: Szkoła Podstawowa im. J. Korczaka w Górze ul. Pszczyńska Góra NUMER GEODEZYJNY DZIAŁKI: 429/46 k.m.2 INWESTOR: Gmina Miedźna ul. Wiejska 131, Miedźna TEMAT OPRACOWANIA: AUTOR: mgr inż. arch. Tomasz MOSKALEWICZ upr. bud. nr 32/04/SLOKK/II (a) Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Zakres robót obejmuje budowę placu zabaw. Teren budowy oraz wjazd na teren budowy należy ogrodzić i wyraźnie oznakować. (b) Wykaz istniejących obiektów budowlanych Sąsiednia zabudowa budynek Szkoły. (c) Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Wykopy pod fundamenty zabezpieczyć i oznaczyć. (d) Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające ich wystąpienia. Kierownik budowy pełni funkcję koordynatora sprawującego nadzór nad bezpieczeństwem i higieną pracy wszystkich pracowników zatrudnionych na budowie. Wyznaczenie koordynatora nie zwalnia poszczególnych pracodawców z obowiązku zapewnienia bezpieczeństwa i higieny pracy zatrudnionych przez nich pracowników. Nadzór techniczny podwykonawców obowiązany jest w szczególności: < przestrzegać wymagań BHP na placu budowy i postanowień niniejszego Planu, < organizować stanowiska pracy zgodnie z przepisami i zasadami BHP, < zapewnić pracownikom środki ochrony indywidualnej, < organizować, przygotować i prowadzić pracę w sposób eliminujący możliwość zaistnienia wypadku przy pracy czy też choroby zawodowej, < dopuszczać do pracy pracowników posiadających aktualne badania lekarskie i szkolenia BHP, < rozpoczynać pracę po uzgodnieniu z kierownikiem budowy bezpiecznych warunków pracy i właściwej technologii prowadzonych robot, < wykonywać wszystkie polecenia koordynatora BHP budowy, < prowadzić Dziennik BHP i Rejestr Szkoleń. Przed przystąpieniem do prac należy: < wygrodzić i oznakować strefę niebezpieczną, < zabezpieczyć rusztowania i umożliwić bezpieczne użytkowanie terenu w czasie budowy, KWIECIEŃ 2014 r. STRONA 8

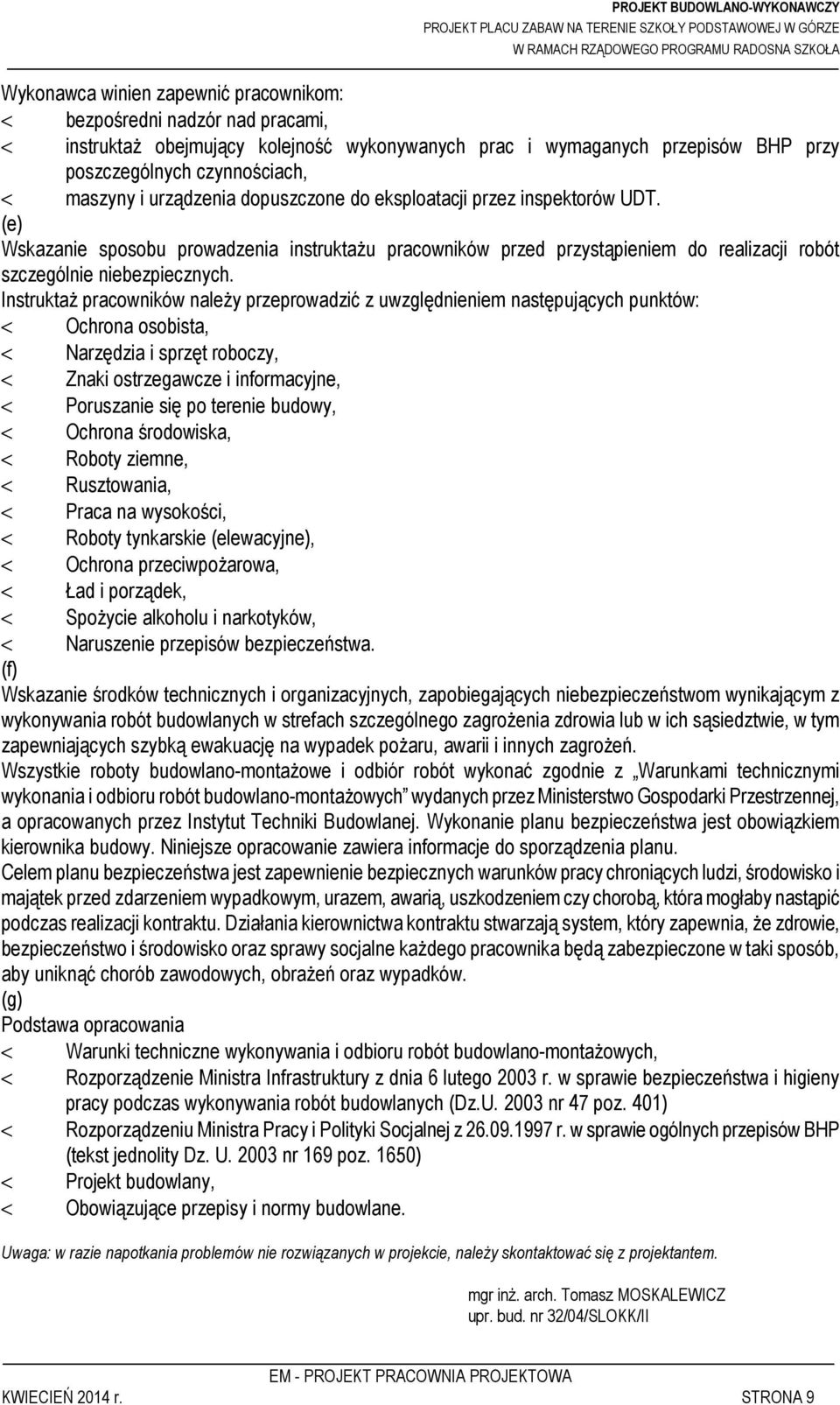

9 Wykonawca winien zapewnić pracownikom: < bezpośredni nadzór nad pracami, < instruktaż obejmujący kolejność wykonywanych prac i wymaganych przepisów BHP przy poszczególnych czynnościach, < maszyny i urządzenia dopuszczone do eksploatacji przez inspektorów UDT. (e) Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Instruktaż pracowników należy przeprowadzić z uwzględnieniem następujących punktów: < Ochrona osobista, < Narzędzia i sprzęt roboczy, < Znaki ostrzegawcze i informacyjne, < Poruszanie się po terenie budowy, < Ochrona środowiska, < Roboty ziemne, < Rusztowania, < Praca na wysokości, < Roboty tynkarskie (elewacyjne), < Ochrona przeciwpożarowa, < Ład i porządek, < Spożycie alkoholu i narkotyków, < Naruszenie przepisów bezpieczeństwa. (f) Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Wszystkie roboty budowlano-montażowe i odbiór robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych wydanych przez Ministerstwo Gospodarki Przestrzennej, a opracowanych przez Instytut Techniki Budowlanej. Wykonanie planu bezpieczeństwa jest obowiązkiem kierownika budowy. Niniejsze opracowanie zawiera informacje do sporządzenia planu. Celem planu bezpieczeństwa jest zapewnienie bezpiecznych warunków pracy chroniących ludzi, środowisko i majątek przed zdarzeniem wypadkowym, urazem, awarią, uszkodzeniem czy chorobą, która mogłaby nastąpić podczas realizacji kontraktu. Działania kierownictwa kontraktu stwarzają system, który zapewnia, że zdrowie, bezpieczeństwo i środowisko oraz sprawy socjalne każdego pracownika będą zabezpieczone w taki sposób, aby uniknąć chorób zawodowych, obrażeń oraz wypadków. (g) Podstawa opracowania < Warunki techniczne wykonywania i odbioru robót budowlano-montażowych, < Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U nr 47 poz. 401) < Rozporządzeniu Ministra Pracy i Polityki Socjalnej z r. w sprawie ogólnych przepisów BHP (tekst jednolity Dz. U nr 169 poz. 1650) < Projekt budowlany, < Obowiązujące przepisy i normy budowlane. Uwaga: w razie napotkania problemów nie rozwiązanych w projekcie, należy skontaktować się z projektantem. mgr inż. arch. Tomasz MOSKALEWICZ upr. bud. nr 32/04/SLOKK/II KWIECIEŃ 2014 r. STRONA 9

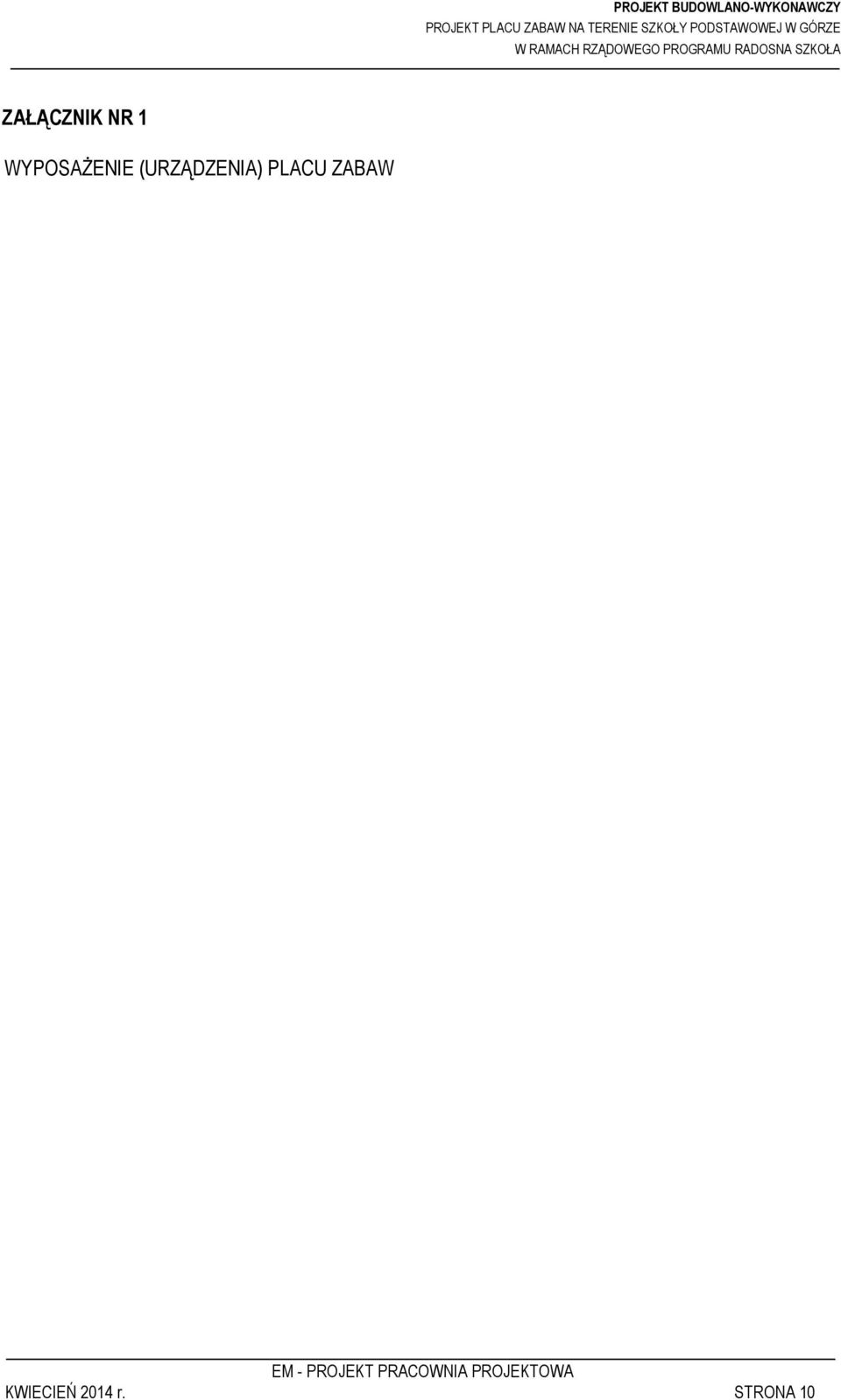

10 ZAŁĄCZNIK NR 1 WYPOSAŻENIE (URZĄDZENIA) PLACU ZABAW KWIECIEŃ 2014 r. STRONA 10
