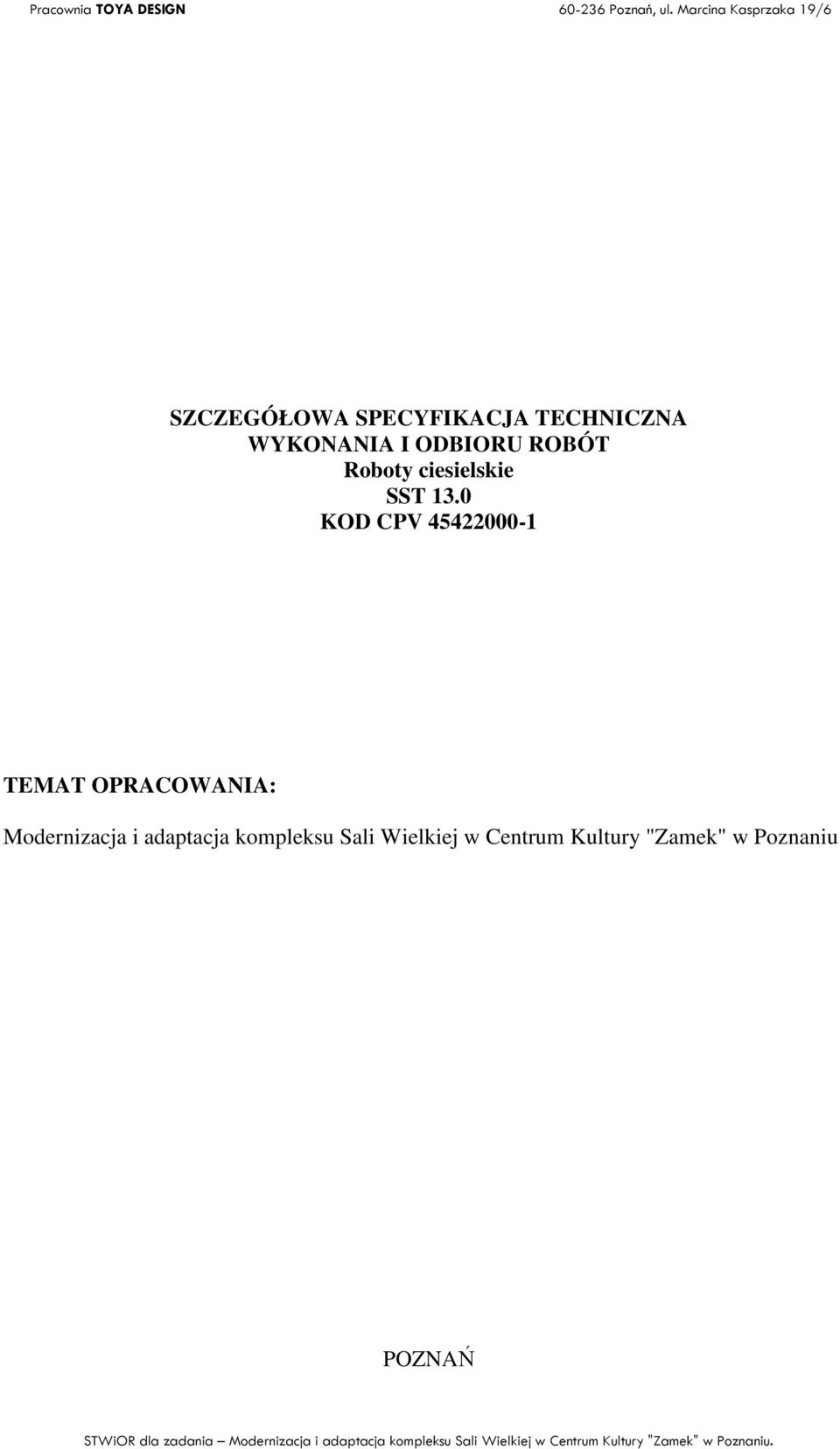

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Roboty ciesielskie SST 13.0 KOD CPV TEMAT OPRACOWANIA: Modernizacja i adaptacja kompleksu Sali Wielkiej w Centrum Kultury "Zamek" w Poznaniu POZNAŃ

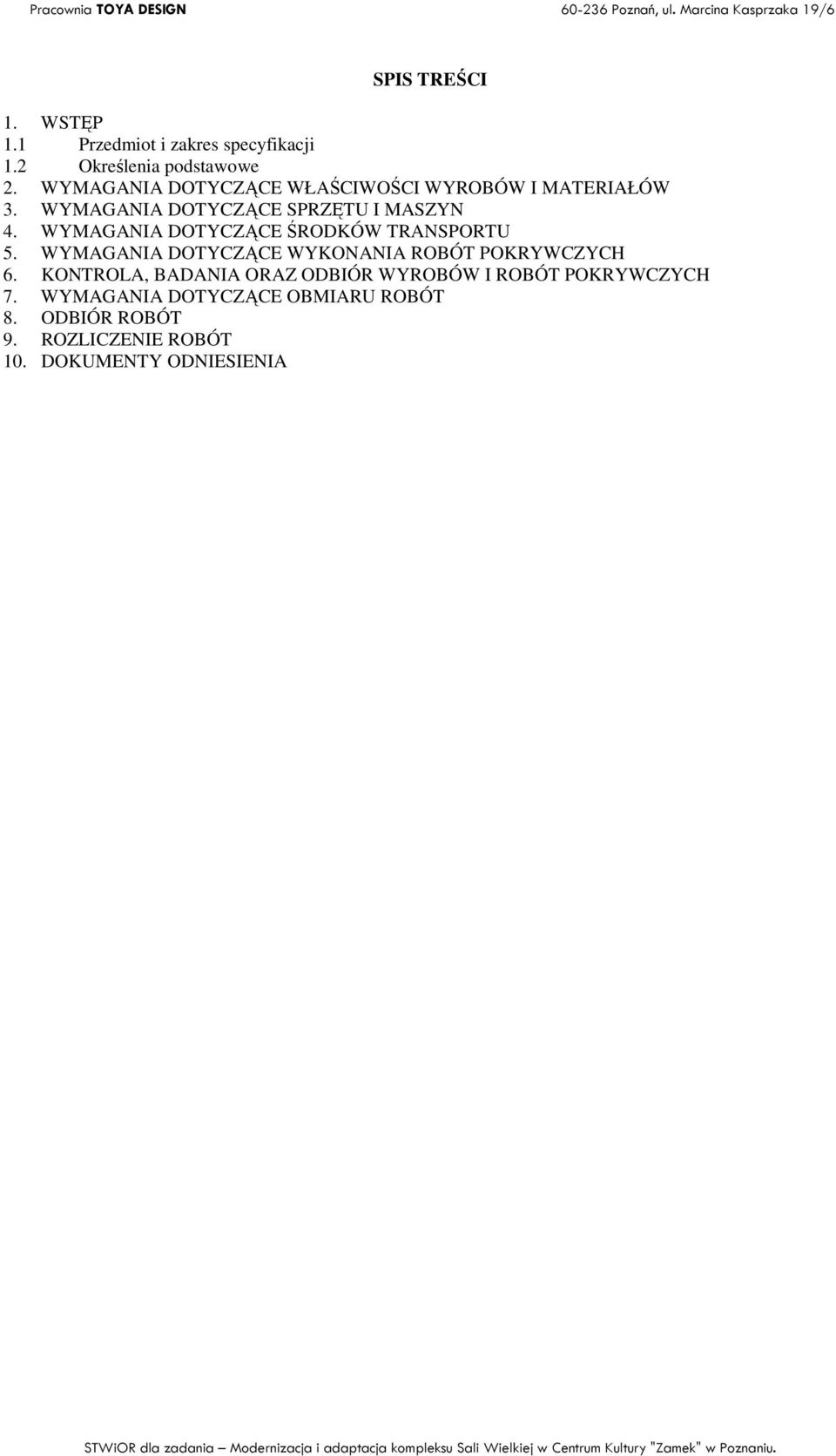

2 SPIS TREŚCI 1. WSTĘP 1.1 Przedmiot i zakres specyfikacji 1.2 Określenia podstawowe 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW I MATERIAŁÓW 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT POKRYWCZYCH 6. KONTROLA, BADANIA ORAZ ODBIÓR WYROBÓW I ROBÓT POKRYWCZYCH 7. WYMAGANIA DOTYCZĄCE OBMIARU ROBÓT 8. ODBIÓR ROBÓT 9. ROZLICZENIE ROBÓT 10. DOKUMENTY ODNIESIENIA

3 1. WSTĘP 1.1 Przedmiot i zakres specyfikacji Niniejszy tom specyfikacji obejmuje wymagania wykonania i odbioru robót ciesielskich dla zadania: Modernizacja i adaptacja kompleksu Sali Wielkiej w Centrum Kultury "Zamek" w Poznaniu a w szczególności: - ołacenie połaci dachowej 1.2 Określenia podstawowe Określenia podstawowe, uŝyte w niniejszej specyfikacji, są zgodne z obowiązującymi odpowiednimi normami i określeniami zawartymi w ST Wymagania ogólne. 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW I MATERIAŁÓW Materiałami stosowanymi przy wykonaniu robót będących przedmiotem niniejszej specyfikacji są: - 38x50mm,o rozst.16-24cm z tarcicy nasyconej Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów dostarczanych na plac budowy oraz za ich właściwe składowanie i wbudowanie zgodnie z załoŝeniami PZJ. Blacha powinna być składowana w zadaszonych i wentylowanych magazynach na paletach drewnianych. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość i środowisko wykonywanych robót. Na Ŝądanie, wykonawca dostarczy Inspektorowi nadzoru kopie dokumentów potwierdzających dopuszczenie sprzętu do uŝytkowania zgodnie z jego przeznaczeniem. Do wykonywania robót Wykonawca powinien dysponować następującym sprzętem: - NoŜyce do cięcia blachy ewentualnie ręczna piła cyrkulacyjna ze specjalną tarczą do stali lub noŝyce wibracyjne do blachy - Urządzenie do gięcia blachy 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU Do transportu materiałów, sprzętu budowlanego i urządzeń stosować sprawne technicznie środki transportu. Środki transportu powinny zabezpieczać załadowane wyroby przed wpływami atmosferycznymi. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość robót i właściwości przewoŝonych towarów. Przy ruchu po drogach publicznych pojazdy muszą spełniać wymagania przepisów ruchu drogowego tak pod względem formalnym jak i rzeczowym. Wykonawca będzie usuwać na bieŝąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT POKRYWCZYCH Zakres robót objętych niniejszą specyfikacją obejmuje wykonanie i montaŝ wsporników drewnianych dla oświetlenia, opartych na konstrukcji arkady dziedzińca. Zakres prac i wymagania ogólne: 1. Prefabrykacja elementów do montaŝu 2. MontaŜ drewnianych łat 3. Drewno uŝyte do konstrukcji i elementów powinno odpowiadać wymaganiom aktualnych norm 4. Konstrukcje lub elementy powinny być wykonywane z tarcicy sosnowej lub świerkowej 5. Wilgotność drewna stosowanego na elementy konstrukcyjne powinna wynosić nie więcej niŝ 23% 6. Zabezpieczenie elementów konstrukcji preparatem ogniochronnym

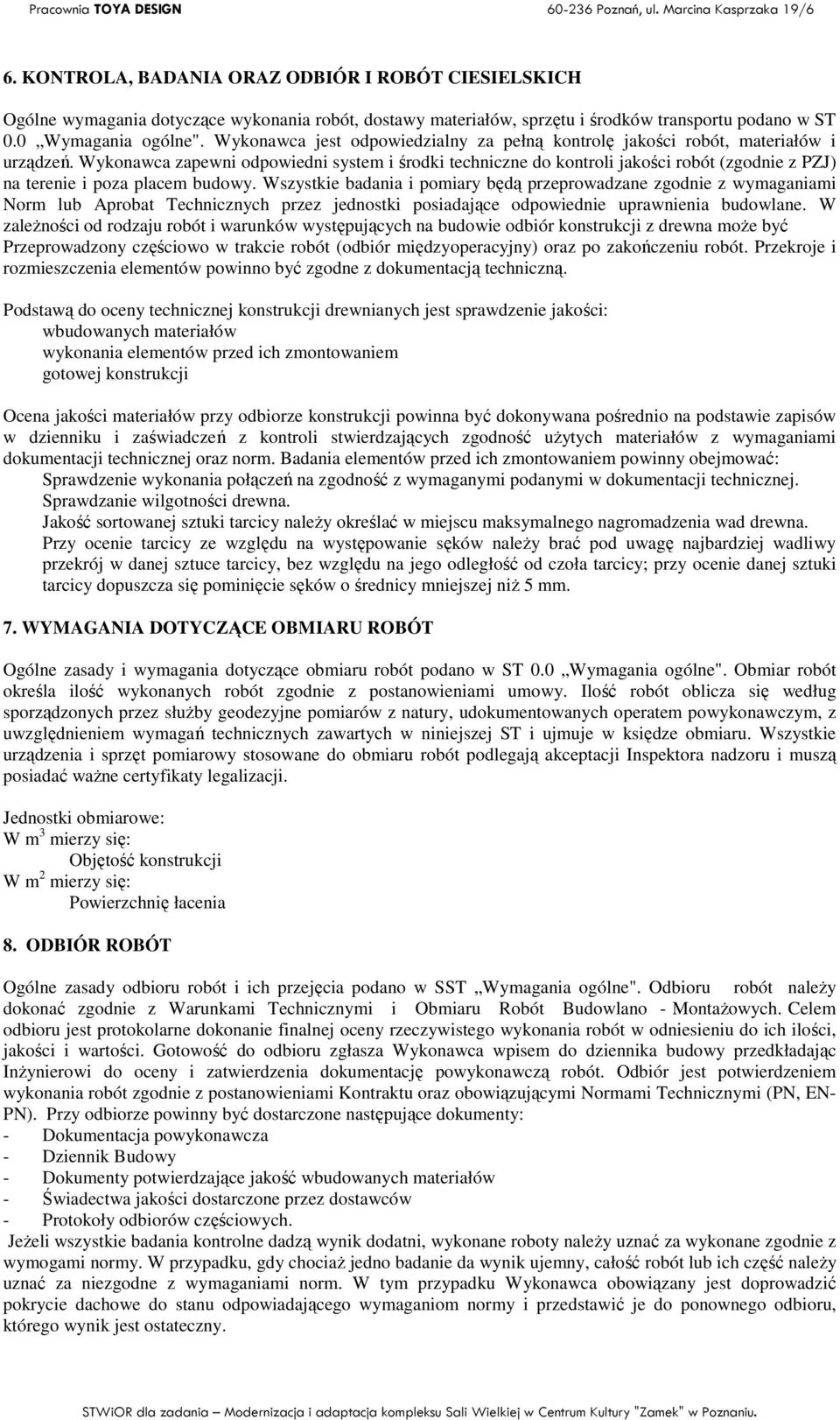

4 6. KONTROLA, BADANIA ORAZ ODBIÓR I ROBÓT CIESIELSKICH Ogólne wymagania dotyczące wykonania robót, dostawy materiałów, sprzętu i środków transportu podano w ST 0.0 Wymagania ogólne". Wykonawca jest odpowiedzialny za pełną kontrolę jakości robót, materiałów i urządzeń. Wykonawca zapewni odpowiedni system i środki techniczne do kontroli jakości robót (zgodnie z PZJ) na terenie i poza placem budowy. Wszystkie badania i pomiary będą przeprowadzane zgodnie z wymaganiami Norm lub Aprobat Technicznych przez jednostki posiadające odpowiednie uprawnienia budowlane. W zaleŝności od rodzaju robót i warunków występujących na budowie odbiór konstrukcji z drewna moŝe być Przeprowadzony częściowo w trakcie robót (odbiór międzyoperacyjny) oraz po zakończeniu robót. Przekroje i rozmieszczenia elementów powinno być zgodne z dokumentacją techniczną. Podstawą do oceny technicznej konstrukcji drewnianych jest sprawdzenie jakości: - wbudowanych materiałów - wykonania elementów przed ich zmontowaniem - gotowej konstrukcji Ocena jakości materiałów przy odbiorze konstrukcji powinna być dokonywana pośrednio na podstawie zapisów w dzienniku i zaświadczeń z kontroli stwierdzających zgodność uŝytych materiałów z wymaganiami dokumentacji technicznej oraz norm. Badania elementów przed ich zmontowaniem powinny obejmować: - Sprawdzenie wykonania połączeń na zgodność z wymaganymi podanymi w dokumentacji technicznej. - Sprawdzanie wilgotności drewna. - Jakość sortowanej sztuki tarcicy naleŝy określać w miejscu maksymalnego nagromadzenia wad drewna. - Przy ocenie tarcicy ze względu na występowanie sęków naleŝy brać pod uwagę najbardziej wadliwy przekrój w danej sztuce tarcicy, bez względu na jego odległość od czoła tarcicy; przy ocenie danej sztuki tarcicy dopuszcza się pominięcie sęków o średnicy mniejszej niŝ 5 mm. 7. WYMAGANIA DOTYCZĄCE OBMIARU ROBÓT Ogólne zasady i wymagania dotyczące obmiaru robót podano w ST 0.0 Wymagania ogólne". Obmiar robót określa ilość wykonanych robót zgodnie z postanowieniami umowy. Ilość robót oblicza się według sporządzonych przez słuŝby geodezyjne pomiarów z natury, udokumentowanych operatem powykonawczym, z uwzględnieniem wymagań technicznych zawartych w niniejszej ST i ujmuje w księdze obmiaru. Wszystkie urządzenia i sprzęt pomiarowy stosowane do obmiaru robót podlegają akceptacji Inspektora nadzoru i muszą posiadać waŝne certyfikaty legalizacji. Jednostki obmiarowe: W m 3 mierzy się: - Objętość konstrukcji W m 2 mierzy się: - Powierzchnię łacenia 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót i ich przejęcia podano w SST Wymagania ogólne". Odbioru robót naleŝy dokonać zgodnie z Warunkami Technicznymi i Obmiaru Robót Budowlano - MontaŜowych. Celem odbioru jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Gotowość do odbioru zgłasza Wykonawca wpisem do dziennika budowy przedkładając InŜynierowi do oceny i zatwierdzenia dokumentację powykonawczą robót. Odbiór jest potwierdzeniem wykonania robót zgodnie z postanowieniami Kontraktu oraz obowiązującymi Normami Technicznymi (PN, EN- PN). Przy odbiorze powinny być dostarczone następujące dokumenty: - Dokumentacja powykonawcza - Dziennik Budowy - Dokumenty potwierdzające jakość wbudowanych materiałów - Świadectwa jakości dostarczone przez dostawców - Protokoły odbiorów częściowych. JeŜeli wszystkie badania kontrolne dadzą wynik dodatni, wykonane roboty naleŝy uznać za wykonane zgodnie z wymogami normy. W przypadku, gdy chociaŝ jedno badanie da wynik ujemny, całość robót lub ich część naleŝy uznać za niezgodne z wymaganiami norm. W tym przypadku Wykonawca obowiązany jest doprowadzić pokrycie dachowe do stanu odpowiadającego wymaganiom normy i przedstawić je do ponownego odbioru, którego wynik jest ostateczny.

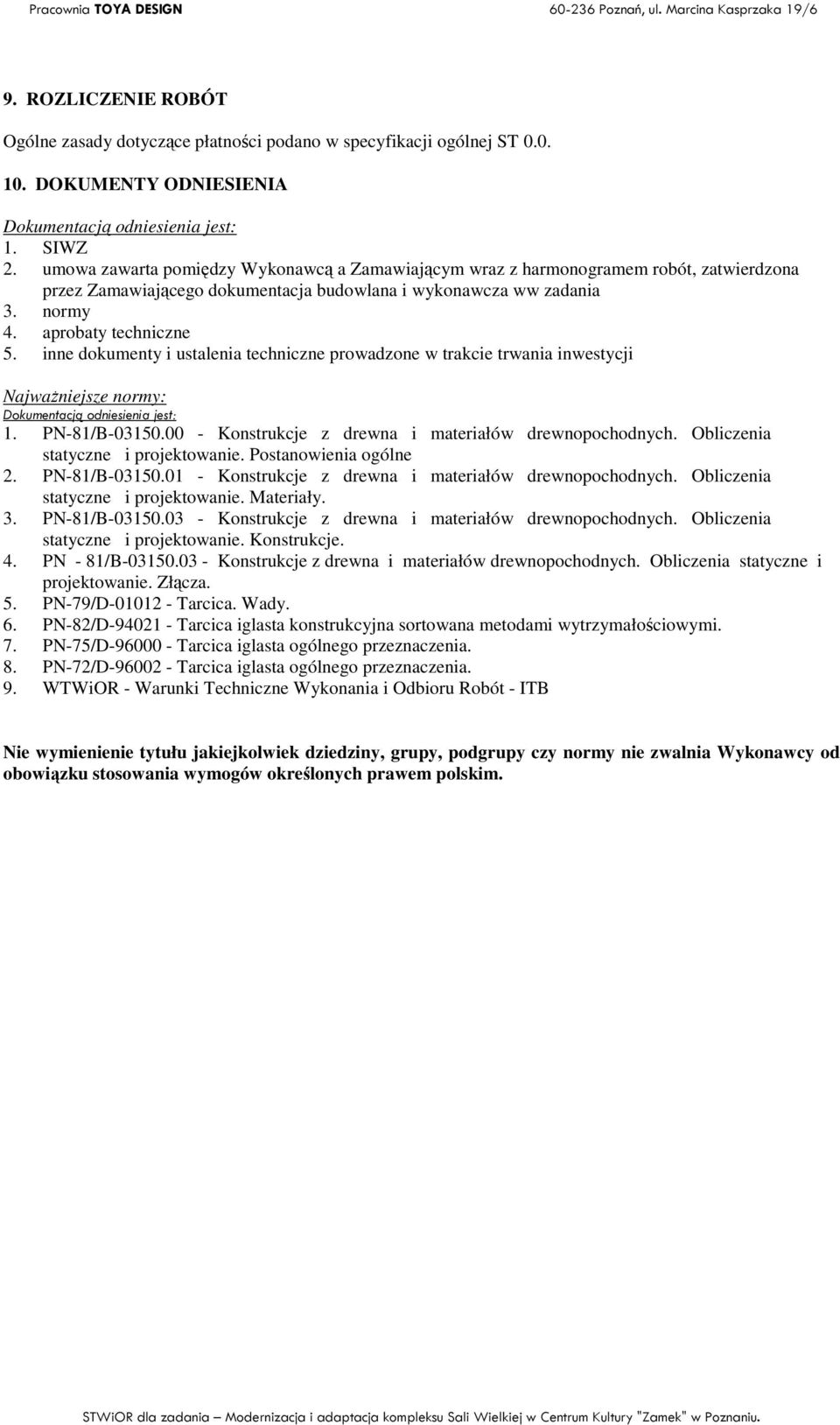

5 9. ROZLICZENIE ROBÓT Ogólne zasady dotyczące płatności podano w specyfikacji ogólnej ST DOKUMENTY ODNIESIENIA Dokumentacją odniesienia jest: 1. SIWZ 2. umowa zawarta pomiędzy Wykonawcą a Zamawiającym wraz z harmonogramem robót, zatwierdzona przez Zamawiającego dokumentacja budowlana i wykonawcza ww zadania 3. normy 4. aprobaty techniczne 5. inne dokumenty i ustalenia techniczne prowadzone w trakcie trwania inwestycji NajwaŜniejsze normy: Dokumentacją odniesienia jest: 1. PN-81/B Konstrukcje z drewna i materiałów drewnopochodnych. Obliczenia statyczne i projektowanie. Postanowienia ogólne 2. PN-81/B Konstrukcje z drewna i materiałów drewnopochodnych. Obliczenia statyczne i projektowanie. Materiały. 3. PN-81/B Konstrukcje z drewna i materiałów drewnopochodnych. Obliczenia statyczne i projektowanie. Konstrukcje. 4. PN - 81/B Konstrukcje z drewna i materiałów drewnopochodnych. Obliczenia statyczne i projektowanie. Złącza. 5. PN-79/D Tarcica. Wady. 6. PN-82/D Tarcica iglasta konstrukcyjna sortowana metodami wytrzymałościowymi. 7. PN-75/D Tarcica iglasta ogólnego przeznaczenia. 8. PN-72/D Tarcica iglasta ogólnego przeznaczenia. 9. WTWiOR - Warunki Techniczne Wykonania i Odbioru Robót - ITB Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim.
