1 ZN-DT350VE / ZN-DNT350VE / ZN-DWNT350VE Skrócona Instrukcja Uruchomienia Niniejszy dokument jest przeznaczony dla użytkowników/instalatorów uruchamiających kamerę IP, opisane są tutaj procedury pierwszego uruchomienia kamery jak również zasady instalacji. Krok 1. Przygotowanie kamery do instalacji Ręczna regulacja pozycji kamery (3-osiowy mechanizm regulacji) Przed instalacją kamery należy sprawdzid poprawnośd działania mechanizmu regulacji pozycji kamery. W tym celu należy poruszyd I obrócid moduł kamery w różnych kierunkach oceniając poprawnośd działania. 1) Podłącz kabel LAN oraz przewód zasilający do kamery. Szczegóły opisano w Kroku 2. 2) Wykorzystując szablon dołączony wraz z kamerą, przyłóż go do miejsca instalacji kamery I zaznacz punkty mocowania. 3) Wykonaj trzy otwory do wprowadzenia kołków rozporowych. Wprowadź kołki i przymocuj kamerę wkrętami. 4) Wyreguluj pozycję kamery oraz obiektyw, a następnie załóż górną częśd obudowy wraz z kloszem kopułkowym na kamerę. 5) Przykręd klosz do korpusu kamery.! Caution Po nałożeniu klosza kopułkowego wraz z kołnierzem na główny korpus kamery należy upewnid się, że obie te części są dokładnie spasowane. Upewnij się, czy miejsce montażowe (sufit) jest wystarczająco solidne aby utrzymad bezpiecznie kamerę. Montaż kamery na niestabilnym podłożu może grozid niebezpieczeostwem lub uszkodzeniem kamery. 1

Przygotowanie kamery do instalacji Ręczna regulacja pozycji kamery (3-osiowy mechanizm regulacji) Przed instalacją kamery należy sprawdzid poprawnośd działania mechanizmu regulacji pozycji kamery.

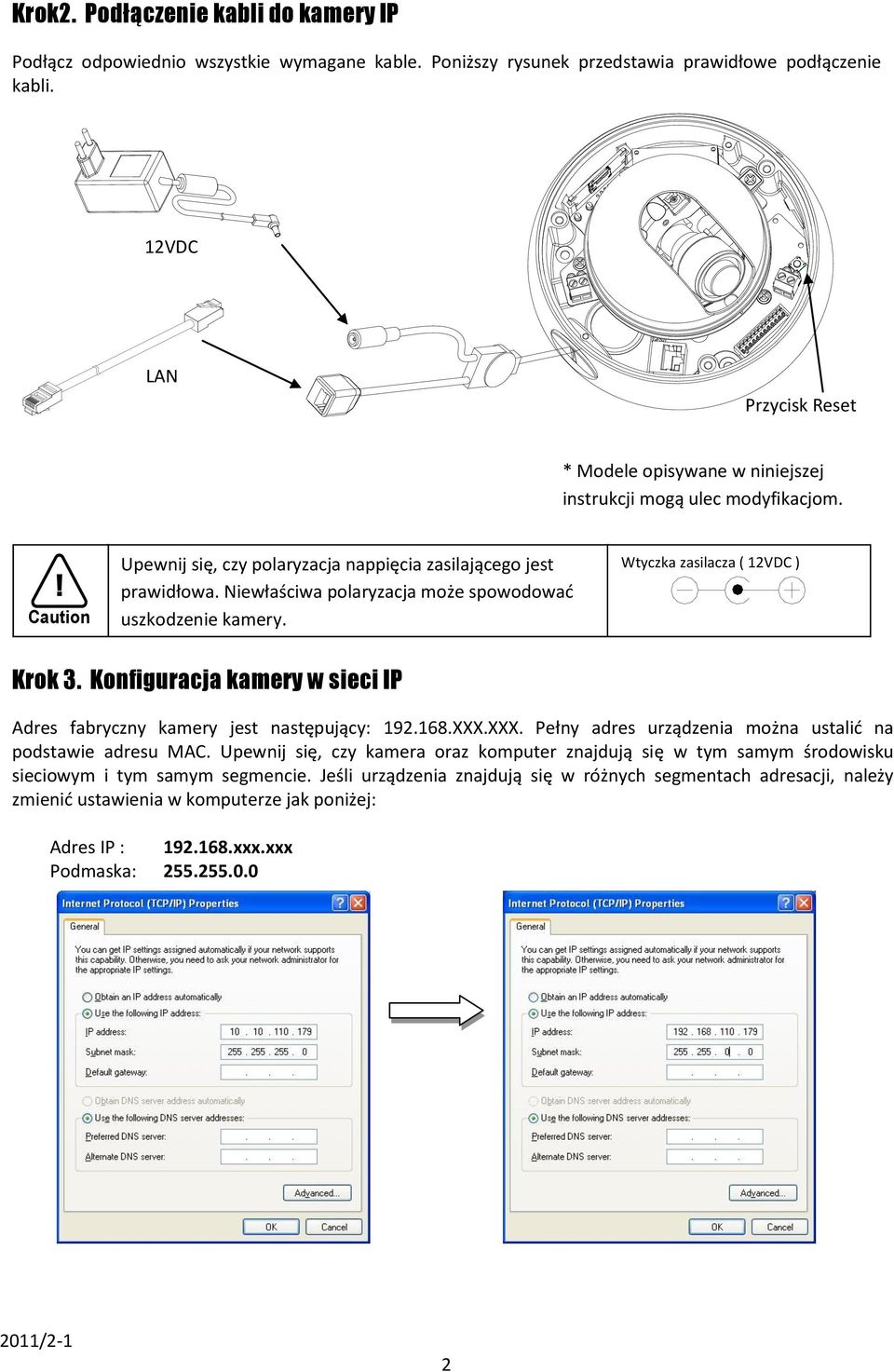

2 Krok2. Podłączenie kabli do kamery IP Podłącz odpowiednio wszystkie wymagane kable. Poniższy rysunek przedstawia prawidłowe podłączenie kabli. 12VDC LAN Przycisk Reset * Modele opisywane w niniejszej instrukcji mogą ulec modyfikacjom.! Caution Upewnij się, czy polaryzacja nappięcia zasilającego jest prawidłowa. Niewłaściwa polaryzacja może spowodowad uszkodzenie kamery. Wtyczka zasilacza ( 12VDC ) Krok 3. Konfiguracja kamery w sieci IP Adres fabryczny kamery jest następujący: XXX.XXX. Pełny adres urządzenia można ustalid na podstawie adresu MAC. Upewnij się, czy kamera oraz komputer znajdują się w tym samym środowisku sieciowym i tym samym segmencie. Jeśli urządzenia znajdują się w różnych segmentach adresacji, należy zmienid ustawienia w komputerze jak poniżej: Adres IP : xxx.xxx Podmaska:

Niewłaściwa polaryzacja może spowodowad uszkodzenie kamery. Wtyczka zasilacza ( 12VDC ) Krok 3. Konfiguracja kamery w sieci IP Adres fabryczny kamery jest następujący: 192.168.XXX.

3 KROK 4. Podgląd obrazu video za pomocą przeglądarki Używając przeglądarki internetowej można uzyskad połączenie z kamerą i uruchomid wyświetlanie obrazu video. Mając ustalony adres IP kamery, wprowadź go do przeglądarki i połącz się z kamerą. Aby ustalid adres: 1. Przelicz odpowiednio adres MAC kamery w systemie szesnastkowym. (Adres MAC mozna odczytad na tabliczce znamionowej naklejonej na urządzeniu.) Adres MAC = 00-1C-B8-C0-14-B1 IP address = Convert przelicz numer szesnastkowy (MAC) na numer dziesiętny (IP) 2. Otwórz przeglądarkę i wprowadź adres IP kamery. 3. Kliknij na komunikat Continue to this website (not recommended) jak pokazano poniżej. (niniejsze procedury są opracowane w oparciu o Internet Explorer 7.0) 4. Kliknij Install na wyświetlonym oknie dialogowym w celu instalacji kontrolki ActiveX. Jest to wymagane w celu prawidłowego wyświetlania obrazu z kamery. 3

(Adres MAC mozna odczytad na tabliczce znamionowej naklejonej na urządzeniu.) Adres MAC = 00-1C-B8-C0-14-B1 IP address = 192.168.20.

4 5. Zaczekaj kilka sekund do momentu, kiedy strona zostanie przeładowana. Obraz video powinien zostad wyświetlony jak poniżej. 6. Jeśli obraz video nie jest w dalszym ciągu wyświetlany, a na ekranie pojawił się komunikat Can not Create XMLDOMDocument Install MSXML4.0, proszę pobrad aktualizację ze strony Microsoft wg ponizszego linku: C5D7485F2B42&displaylang=en (biblioteka VCA w kamerze wymaga biblioteki MS XML 4.0 stworzonej przez Microsoft.) 4

MSXML4.0, proszę pobrad aktualizację ze strony Microsoft wg ponizszego linku: http://www.microsoft.com/downloads/details.aspx?

5 Krok5. Ustawienie żądanego adresu IP Aby ustawid żądany adres IP kamery, należy: 1. Kliknąd Setup w górnym prawym rogu. Pojawi się okno logowania. 2. Wprowadzid nazwę użytkownika (root) oraz hasło (pass), i zatwierdzid przyciskiem OK. Fabryczna nazwa użytkownika oraz hasło: - root - pass 3. Kliknij System Options, następnie wybierz TCP/IP w dolnej części menu. Aby zmienid adres IP urządzenia, upewnij się jaka powinna byd skonfigurowana Podmaska sieci oraz Brama. Aby użyd funkcji DHCP, należy wybrad opcję Obtain an IP address via DHCP. 5

Fabryczna nazwa użytkownika oraz hasło: - root - pass 3. Kliknij System Options, następnie wybierz TCP/IP w dolnej części menu.

6 Zaawansowana konfiguracja (ZNS-GIT IPAdminTool) Program ZNS-GIT IPAdminTool jest narzędziem do zarządzania kamerami GANZ IP. Poniżej podano podstawowe możliwości narzędzia ZNS-GIT IPAdminTool: Konfiguracja adresu IP, Podmaski sieci, Bramy Pokazuje inne informacje sieciowe takie jak adres MAC urządzenia Umożliwia aktualizację firmware kamery Pozwala na zdalny restart urządzenia Restart urządzenia Restart urządzenia można przeprowadzid wg poniższej procedury: 1. Kiedy urządzenie jest połączone, wciśnij i przytrzymaj przycisk Reset. 2. Zwolnij przycisk RESET po 3 sekundach. 3. Zaczekaj za ponownym uruchomieniem systemu. Przywrócenie ustawień fabrycznych urządzenia Ta operacja resetuje wszystkie parametry kamery do wartości fabrycznych, włącznie z adresem IP. Aby przeprowadzid operację przywrócenia do ustawieo fabrycznych, należy wykonad następujące czynności: 1. Wyłącz zasilanie urządzenia. 2. Włącz ponownie zasilanie trzymając wciśnięty przycisk Reset. 3. Zwolnij przycisk Reset po upływie 5 sekund. 4. Czekaj, aż system uruchomi sie ponownie. Więcej informacji Więcej informacji uzyskasz w pełnej instrukcji obsługi urządzenia oraz w instrukcji konfiguracji menu OSD. Dokumenty te są dostępne na stronie 6
