CONCRETE EQUIPMENT. Zacieraczka BG 21. Instrukcje i katalog części zamiennych. Manual number : _POL_NO.DOC Revision : 6

Transkrypt

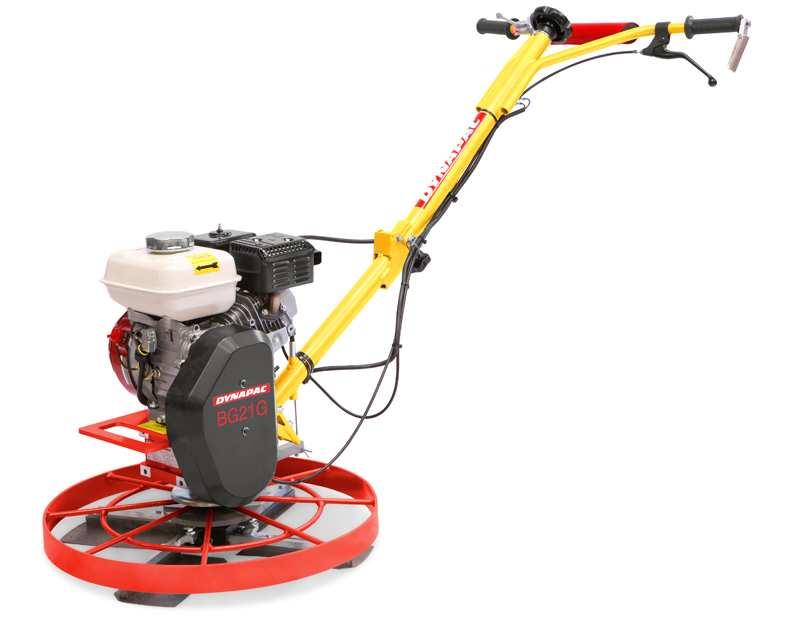

1 CONCRETE EQUIPMENT Zacieraczka BG 21 Instrukcje i katalog części zamiennych Manual number : _POL_NO.DOC Revision : 6

2 File: _POL_NO.doc Page 2 / 26 INSTRUKCJA OBSŁUGI BG21

3 INSTRUKCJA OBSŁUGI BG21 PODSUMOWANIE OGÓLNYMI ZASADAMI BEZPIECZEŃSTWA...4 Obejmuje urządzenia...4 Symbole...4 WaŜne wskazówki dla twojego bezpieczeństwa...4 WyposaŜenie bezpieczeństwa...4 Strefa pracy...5 Zasilanie...5 Uruchmanie...5 UŜytkowanie...5 Obsługa...5 BądŜ czukny!...5 INFORMACJE OGOLNE...6 KONSTRUCJA...6 DANE TECHNICZNE...6 RYSUNKI WYMIAROWE...7 Stanowisko Pracy...7 Pozycja transportowa...7 INSTRUKCJA UśYTKOWANIA...8 ROZKŁADANIE UCHWYTU ROBOCZEGO...8 PRZED URUCHOMIENIEM...8 ROZRUCH (WERSJA SPALINOWA)...8 ROZRUCH (WERSJA ELEKTRYCZNA)...8 ZATRZYMYWANIE...8 AKCESORIA...9 OBSŁUGA...9 CODZIENNIE...9 CO TYDZIEŃ (50 godzin)...9 ZESTAWY NAPRAWCZE...9 INSTRUKCJA MONTAśU SILNIKA HONDA GX KATALOG CZĘŚCI ZAMIENNYCH...11 Ring, spider, blades and gearbox (BG21G for S/N from and BG21E for S/N from )...12 Ring, spider, blades and gearbox (BG21G for S/N up to and BG21 up to S/N )...14 BG21E: motor and clutch...16 BG21E: Foldable handle and electric switch...18 BG21G: Engine and clutch...20 BG21G: Foldable handle...22 File: _POL_NO.doc Page 3 / 26

4 INSTRUKCJA OBSŁUGI BG21 OGÓLNYMI ZASADAMI BEZPIECZEŃSTWA OBEJMUJE URZĄDZENIA Napędzane silnikiem elektrycznym, pneumatycznym, benzynowym lub wysokopręŝnym. SYMBOLE Słowa OSTRZEśENIE oraz UWAGA uŝywane w instrukcji mają następujące znaczenie: OSTRZEśENIE oznacza ryzyko lub ryzykowne procedury, które mogłyby spowodować powaŝne obraŝenia lub śmierć, gdyby OSTRZEśENIE nie było przestrzegane. UWAGA oznacza ryzyko lub ryzykowne procedury, które mogłyby spowodować powaŝne obraŝenia lub śmierć, gdyby UWAGA nie była przestrzegane. WAśNE WSKAZÓWKI DLA TWOJEGO BEZPIECZEŃSTWA OSTRZEśENIE Urządzenie nie moŝe być modyfikowane bez uprzedniej zgody wytwórcy. NaleŜy korzystać tylko z oryginalnych części zamiennych. Jeśli dokonane zostaną modyfikacje bez uprzedniej zgody wytwórcy istnieje ryzyko powaŝnych obraŝeń obsługujących. Niniejsze zalecenia bezpieczeństwa są kompilacją międzynarodowych norm bezpieczeństwa. Sprawdzone i przestrzegane muszą być równieŝ przepisy lokalne. Przed uŝyciem urządzenia, naleŝy dokładnie zapoznać się z niniejszą instrukcją oraz umieścić ją w bezpiecznym miejscu. Upewnij się, Ŝe oznakowanie dotyczące uŝytkowania, bezpieczeństwa i obsługi jest czytelne. UŜywanie urządzenia jest ograniczone do zastosowań wymienionych w dokumentacji wyrobu. NaleŜy natychmiast wymieniać uszkodzone części. Części zuŝywające się naleŝy wymieniać we właściwym czasie. WYPOSAśENIE BEZPIECZEŃSTWA OSTRZEśENIE Dopuszczalny poziom dźwięku 85 db (A), moŝe być przekroczony ze względu na urządzenie i/lub zastosowanie. Długotrwała ekspozycja na głośny dźwięk, bez ochronników słuchu, moŝe spowodować trwałe uszkodzenie słuchu. Długotrwała ekspozycja na drgania moŝe uszkodzić dłonie, palce rąk i nadgarstki. W razie wystąpienia złego samopoczucia, skurczów lub bólu naleŝy przerwać uŝywanie urządzenia Przed wznowieniem pracy urządzeniem naleŝy zasięgnąć porady lekarskiej. NaleŜy zawsze uŝywać homologowanego wyposaŝenia bezpieczeństwa. Operatorzy i inny personel w bezpośredniej bliskości obszaru pracy powinni stosować: Kask ochronny. Ochronniki uszu. W warunkach zapylenia maska przeciwpyłowa. Rękawice ochronne. Obuwie ochronne. Okulary ochronne. Aby uniknąć ryzyka wciągnięcia odzieŝy przez pracujące urządzenia, naleŝy unikać luźnej odzieŝy. Długie włosy naleŝy osłaniać siatką. File: _POL_NO.doc Page 4 / 26

5 INSTRUKCJA OBSŁUGI BG21 STREFA PRACY OSTRZEśENIE Nie uŝywaj urządzenie w warunkach zagroŝenia wybuchem. Nie uŝywaj urządzeń z silnikiem benzynowym lub wysokopręŝnym w miejscach źle przewietrzanych. Toksyczne spaliny takich silników mogą spowodować powaŝne zagroŝenie dla zdrowia. ZASILANIE OSTRZEśENIE Upewnij się, Ŝe źródła zasilania spełniają wymagania lokalnych i międzynarodowych norm bezpieczeństwa. Urządzenie elektryczne : NaleŜy się upewnić, Ŝe urządzenie jest przyłączane do źródła o napięciu i częstotliwości zgodnym z podanymi w tabliczce znamionowej. Przewód zasilający musi mieć odpowiedni przekrój. Sprawdź czy przewód i wtyk urządzenia nie są uszkodzone. Nie wyłączaj urządzeń przez wyjmowanie wtyku z gniazda. UŜywaj wyłącznika. Utrzymuj przewód z dala od ruchomych części urządzenia. Urządzenie pneumatyczne : Sprawdź, czy przewód powietrzny i jego złączki nie są uszkodzone. Nigdy nie próbuj rozłączać przewodu pod ciśnieniem. Najpierw wyłącz zasilanie z kompresora i pozostaw na kilka sekund pracujące urządzenie, aby zeszło ciśnienie z przewodu. Urządzenie o napędzie spalinowym : Benzyna ma bardzo niski punkt zapłonu i moŝe być w pewnych warunkach wybuchowa. Zajmując się paliwem nie zbliŝać się do gorących lub iskrzących przedmiotów, nie palić. Przed napełnieniem zbiornika, odczekać aŝ silnik ostygnie. Unikać rozlewania paliwa. URUCHMANIE UWAGA Przed uruchomieniem zapoznaj się z urządzeniem i upewnij, Ŝe nie ma Ŝadnych widocznych usterek. Następnie uruchom urządzenie zgodnie z instrukcją. UśYTKOWANIE UWAGA Urządzenie naleŝy uŝywać tylko do celów, do których jest przeznaczone. Upewnij się, Ŝe wiesz jak szybko zatrzymać je w sytuacji awaryjnej. Nie dotykaj ruchomych części podczas pracy. OBSŁUGA UWAGA Prace obsługowe muszą być wykonywane przez wykwalifikowany personel. Osób nieuprawnionych nie naleŝy dopuszczać do urządzenia. Nie przeprowadzać Ŝadnych obsług podczas pracy silnika. Nie wolno uŝywać uszkodzonego urządzenia. BĄDś CZUKNY! UWAGA Bądź zawsze skoncentrowany na swojej pracy. Zachowaj rozsądek. Nie uŝywaj urządzenia, gdy jesteś zmęczony, albo pod wpływem alkoholu lub leków, mogących wpłynąć na wzrok, czas reakcji, zdolność rozumowania. File: _POL_NO.doc Page 5 / 26

6 INSTRUKCJA OBSŁUGI BG21 INFORMACJE OGÓLNE Zacieraczki DYNAPAC BG21 są skonstruowane dla zgrubnego i dokładnego wykańczania powierzchni posadzek betonowych. Z uwagi na małą średnicę mm, są one dobrze przystosowane do pracy w ograniczonych przestrzeniach, zapewniając takie same wyniki, jak zacieraczki DYNAPAC o innych wielkościach. Są one wyposaŝone w 4 łopatki, osłonięte obrotową obręczą, nastawny uchwyt roboczy, pokrętło regulacji łopatek oraz sprzęgło bezpieczeństwa. Urządzenia elektryczne i elektroniczne mogą zawierać potencjalnie niebezpieczne substancje. Nie wyrzucaj urządzeń elektrycznych i elektronicznych, lecz utylizuj je zgodnie z obowiązującymi przepisami prawa. Na podstawie europejskich dyrektyw: 2002/95/CE oraz 2002/96/CE. Oryginalna instrukcja obsługi została napisana w języku angielskim. KONSTRUCJA BG21 są napędzane czterosuwowym silnikiem gaźnikowym lub silnikiem elektrycznym 1. Są one wyposaŝone w sprzęgło bezpieczeństwa 2, którego zwolnienie, takŝe wskutek puszczenia uchwytu roboczego 3 zatrzymuje natychmiast wirnik. Moc silnika przenoszona jest na wirnik, na którym umieszczone są łopatki 4 za pośrednictwem mechanicznego sprzęgła pasowego i przekładni redukcyjnej 5. Łopatki są chronione swobodnie obracającą się obręczą 6, co umoŝliwia operatorowi przesuwanie zacieraczki wzdłuŝ ścian lub form. Pokrętło regulacji łopatek 7 zapewnia łatwe i dokładne ustawienie kąta ich natarcia. Silnik (zarówno spalinowy jak elektryczny) sterowany jest wyłącznikiem 8, dzięki czemu operator, aby zatrzymać zacieraczkę, nie musi puszczać uchwytu. 1. Silnik 2. Sprzęgło bezpieczeństwa 3. Uchwyt roboczy 4. Łopatki 5. Przekładnia redukcyjna 6. Obręcz ochronna 7. Pokrętło regulacji łopatek 8. Wyłącznik DANE TECHNICZNE File: _POL_NO.doc Page 6 / 26 BG21E BG21G Masa robocza kg Średnica wirnika mm Prędkość robocza obr./min ZESPÓŁ NAPĘDOWY Rodzaj silnika Elektryczny 230V-1-50Hz HONDA GX120 Moc znamionowa kw - (KM) (1.5) (3.5) Prąd znamionowy A Pojemność zbiornika paliwa l - 2,0 (0.53)

7 Poziom dźwięku 1 LpA db(a) LwA db(a) WaŜone przyspieszenie 2 (m/s 2 ) Niepewność WYMIARY INSTRUKCJA OBSŁUGI BG21 BG21E , Z rozłoŝonym uchwytem D x S x W mm 1460 x 700 x 900 Ze złoŝonym uchwytem D x S x W mm 900 x 700 x 900 UWAGA BG21G ,55 1,17 Powyzsza informacja stanowi jedynie ogólny opis, nie jest gwarantowana ani nie zawiera jakiegokolwiek rodzaju gwarancji. RYSUNKI WYMIAROWE Wymiary w mm. STANOWISKO PRACY POZYCJA TRANSPORTOWA 1 mierzony 1 m od zacieraczki wg ISO skuteczne na uchwycie roboczym wg ISO5349 File: _POL_NO.doc Page 7 / 26

8 INSTRUKCJA OBSŁUGI BG21 INSTRUKCJA UśYTKOWANIA UWAGA ZACHOWAJ BEZPIECZNĄ ODLEGŁOŚĆ OD CZĘŚCI W RUCHU. PRZY URUCHAMIANIU SILNIKA PRZEPUSTNICA MUSI BYĆ W POŁOśENIU PRACY JAŁOWEJ NIE PODNOŚ MASZYNY ZA OBRĘCZ OCHRONNĄ PRZED PODNOSZENIEM NALEśY ZAWSZE ZDJĄĆ TARCZĘ ZACIERAJĄCĄ ZAWSZE PRZED ROZPOCZĘCIEM PRACY SPRAWDŹ DZIAŁANIE SPRZĘGŁA BEZPIECZEŃSTWA NIGDY NIE UZUPEŁNIAJ PALIWA GDY SILNIK PRACUJE LUB JEST GORĄCY UZUPEŁNIAJ PALIWO W MIEJSCU DOBRZE PRZEWIETRZANYM,DALA OD ISKIER I OTWARTEGO OGNIA PRZED PRACAMI OBSŁUGOWYMI ZAWSZE ODŁĄCZ ŚWIECĘ ZAPŁONOWĄ PRZED PRACAMI OBSŁUGOWYMI ZAWSZE ODŁĄCZ ZASILANIE ROZKŁADANIE UCHWYTU ROBOCZEGO BG21 jest wyposaŝona w składany uchwyt o nastawnej wysokości. Nie rozkładaj uchwytu gdy silnik pracuje. Aby ustawić wysokość uchwytu roboczego naleŝy wkręcić lub wykręcić nakrętkę 1 po czym zablokować uchwyt, dokręcając pokrętło 2.. PRZED URUCHOMIENIEM Sprawdź poziom oleju w silniku spalinowym. Uzupełnij paliwo. Upewnij się, Ŝe kąt natarcia łopatek jest jednakowy. W razie potrzeby ustaw kąty natarcia. ROZRUCH (WERSJA SPALINOWA) PODCZAS ROZRUCHU - PRZEPUSTNICA ZAWSZE W POŁOśENIU PRACY JAŁOWEJ. Otworzyć kurek paliwa. Przesunąć wyłącznik ON/OFF na uchwycie roboczym w połoŝenie włączenia ON (wyłącznik zapłonu na silniku nie jest aktywny). Włączyć ssanie dźwignią na silniku, tylko jeśli jest on zimny. Gdy silnik rozpocznie pracę, wyłączyć ssanie i pozwolić silnikowi zagrzać się na obrotach jałowych przez 2 3 minuty. Ustawić przepustnicę na obroty robocze i powoli wcisnąć sprzęgło bezpieczeństwa, aby wirnik zaczął się obracać. ROZRUCH (WERSJA ELEKTRYCZNA) Upewnij się, Ŝe napięcie zasilania jest zgodne ze specyfikacją silnika. Przełącz wyłącznik w połoŝenie "1" Powoli wcisnąć sprzęgło bezpieczeństwa, aby wirnik zaczął się obracać. ZATRZYMYWANIE Puścić sprzęgło bezpieczeństwa File: _POL_NO.doc Page 8 / 26

9 W wersji spalinowej ustawić przepustnicę na pracę jałową Przełączyć wyłącznik w połoŝenie OFF AKCESORIA Zestaw łopatek nr kat Tarcza zacierająca nr kat INSTRUKCJA OBSŁUGI BG21 OBSŁUGA CODZIENNIE UWAGA NIE PODNOŚ ZACIERACZKI ZA OBRĘCZ BEZ RĘKAWIC OCHRONNYCH Oczyścić maszynę z cementu. Sprawdzić poziom oleju w silniku. Dolać oleju do poziomu maksymalnego. Nie przekraczać poziomu maksymalnego. Patrz instrukcja obsługi silnika. Oczyścić piankową osłonę filtra powietrza. Sprawdzić sprawność regulacji kąta natarcia łopatek. Sprawdzić sprawność wyłącznika ON/OFF i sprzęgła bezpieczeństwa. CO TYDZIEŃ (50 GODZIN) Sprawdź, czy łopatki nie są nadmiernie zuŝyte. W razie potrzeby, wymień łopatki. Wymień olej w silniku. Patrz instrukcja obsługi silnika. Nasmaruj osie łopatek (4 smarowniczki) smarem SHELL Retinax HD lub odpowiednikiem. Sprawdź poziom oleju w przekładni. Uzupełnij w razie potrzeby do poziomu maksymalnego. Gatunek oleju: MOBIL SHC 634. ZESTAWY NAPRAWCZE SKŁAD ZESTAWU BG21 G Nr kat BG21 E Nr kat Linka kąta łopatek Linka sprzęgła Linka przepustnicy Pasek klinowy (2 szt.) Rękojeść sprzęgła bezp Świeca zapłonowa Filtr powietrza Zestaw uszczelek gaźnika File: _POL_NO.doc Page 9 / 26

10 INSTRUKCJA OBSŁUGI BG21 INSTRUKCJA MONTAśU SILNIKA HONDA GX Zamocuj silnik w łoŝu 1 czterema nakrętkami 3 z podkładkami ZałóŜ kółko 4 na wał silnika z klinem. NIE PRZYKRĘCAJ TERAZ KÓŁKA ŚRUBĄ. 3. Zamocuj wspornik 5 śrubami Przykręć śrubę 9 i dociągnij nakrętkę samoblokującą 7 zgodnie z zegarem, tak aby dźwignia sprzęgła mogła swobodnie obracać się na śrubie Zaczep koniec spręŝyny 10 wokół śruby Ustaw kółko 4 w linii z kółkiem reduktora 12 oraz trzecim kółkiem 13. Przykręć kółko ZałóŜ pasek klinowy. 1. Przeprowadź przewód elektryczny 15 pod silnikiem, obok obudowy Przetnij przewód wyłącznika 14 około 100 mm poniŝej wyłącznika. Ściągnij izolację i połącz końce przewodu, a następnie zaciśnij na nich niebieski konektor ZałóŜ oczkową końcówkę 17 na śrubie przy zbiorniku. 4. Zdejmij filtr powietrza 18 dla dostępu do dźwigni przepustnicy. Umieść koniec linki przepustnicy w gnieździe dźwigni i zamocuj linkę. ZałóŜ filtr powietrza. 5. Przymocuj osłonę. File: _POL_NO.doc Page 10 / 26

11 INSTRUKCJA OBSŁUGI BG21 KATALOG CZĘŚCI ZAMIENNYCH RESERVDELSTÄLLNING Följande uppgifter ska lämmas vid beställning av reservdelar för att undvika leveransfel : 1. Maskintyp. 2. Maskinens seriunmmer. 3. Antal av önskad reservdel. 4. Reserdelens artikelnummer. 5. Reservedelens benämning. 6. Måttupgifter vid beställning av metervara. ERSATZTEILBESTELLUNG Zur Vermeidung von Fehllieferungen sind bei der Bestellung von Ersatzteilen folgende Angaben zu machen : 1. Mashinentyp. 2. Herstellungsnummer. 3. Bestellmenge. (Quantity) 4. Ersatzteilbenennung. (Part N ) 5. Ersatzteilbenennung. (Description) 6. Massangaben bei Bestellung von Meterware. PEDIDO DE RECAMBIOS Para evitar errores en las entregas, deberá indicarse los siguientes datos al hacer un pedido de recambios : 1. Tipo de máquina. 2. Número de serie. 3. Cantidad de piezas deseadas. (Quantity) 4. Número de artículo de la pieza de recambio. (Part N ) 5. Denominación de la pieza. (Description) 6. Indíquese la medida al solicitar un artículo que se expide por metros. ORDERING SPARE PARTS To avoid errors in delivery, please give the following information when ordering spare parts : 1. Type of machine. 2. Machine serial number. 3. Quantity required. 4. Part number. 5. Parts description. 6. Dimensions when ordering per length. ORDINI DI RICAMBI Per evitare errori nelle consegne di ricambi, Vi preghiamo di comunicarci le seguenti informazioni al momento dell ordinazione : 1. Tipo di macchina. 2. Numero di serie della macchina. 3. Quantitá dei pezzi desiderati. (Quantity) 4. Numero di codice del pezzo. (Part N ) 5. Descrizione del pezzo di ricambio. (Description) 6. Misura, in caso di ordine per metro. COMMANDE DE PIECES DE RECHANGE Les indications suivantes doivent être fournies lors de la commande de pièces de rechange, afin d éviter toute erreur de livraison : 1. Type de machine. 2. Numéro de série. 3. Quantité désirée de pièce de rechange. (Quantity) 4. Numéro de la pièce de rechange. (Part N ) 5. Description de la pièce de rechange. (Description) 6. Longueur en cas de commande par mètre. File: _POL_NO.doc Page 11 / 26

12 SPARE PARTS Note: To place spare part order, use : - The serial number of the machine - The description and the part number INSTRUKCJA OBSŁUGI BG21 RING, SPIDER, BLADES AND GEARBOX (BG21G FOR S/N FROM AND BG21E FOR S/N FROM ) BG21 G P/N : BG21 E P/N : Ref Description P/N Qty P/N Qty 1 Nut Screw Screw Bearing cup Bearing Screw Hub Fork Spacer Blade arm Sleeve Key Bearing Blade Angle block Plate Flying wheel Holder Gear Box Pulley Engine Holder Cable stop holder Screw Screw Screw Screw Screw Screw Nut Nut Nut Washer Washer Washer Pin Screw Grease nipple File: _POL_NO.doc Page 12 / 26

14 INSTRUKCJA OBSŁUGI BG21 RING, SPIDER, BLADES AND GEARBOX (BG21G FOR S/N UP TO AND BG21 UP TO S/N ) BG21 E n BG21 G n Ref. Description P/N Qty P/N Qty 1 Nut Screw Bearing cup Bearing Screw Grease nipple Gear box Hub Fork Pulley Spacer Blade arm Plate Flying wheel Sleeve Key Bearing Blade Screw Screw Screw Nut Washer Washer Pin Lifting handle Angle block File: _POL_NO.doc Page 14 / 26

16 INSTRUKCJA OBSŁUGI BG21 BG21E: MOTOR AND CLUTCH BG21 E S/N from BG21 E S/N up to Ref. Description P/N Qty P/N Qty 1 Ring Nut Cable stop Screw Motor Guide Lever Bearing Spring holder Belt guide Pulley Cover Pulley Spacer Roller Flange Motor holder Engine holder V-Belt Screw Spring Reduction Screw Screw Screw Screw Screw Screw Screw Screw Screw Screw Nut Nut Nut Washer Washer Washer Nut File: _POL_NO.doc Page 16 / 26

18 INSTRUKCJA OBSŁUGI BG21 BG21E: FOLDABLE HANDLE AND ELECTRIC SWITCH BG21 E All Serial Numbers Ref Description P/N Qty Ref. Description P/N Qty 1. Pin Pin Nut Cable Nut Clutch cable Gland Handle Gland Screw Electric wire Screw Screw Screw Nipple Screw Plug Nut Switch Nut Handle holder Washer Nut Washer Sleeve Washer Screw Washer Screw Cable+plug D Cable stop Handle Handle Handle Handle Handle holder Cable stop Handle Belly cushion Expanded screw Lower handle Screw Upper handle Screw Articulation Nut Plate Fork terminal Round terminal File: _POL_NO.doc Page 18 / 26

20 INSTRUKCJA OBSŁUGI BG21 BG21G: ENGINE AND CLUTCH BG21 G S/N from BG21 G S/N up to Ref. Description P/N Qty P/N Qty 1 Ring Nut Cable stop Screw Screw Screw Engine Lever Bearing Spring holder Belt guide Spacer Cover holder Pulley Cover Engine holder V-Belt Spring Pulley Screw Screw Screw Screw Screw Screw Screw Screw Nut Nut Nut Washer Washer Washer Washer Washer Nut File: _POL_NO.doc Page 20 / 26

22 INSTRUKCJA OBSŁUGI BG21 BG21G: FOLDABLE HANDLE BG21 G All Serial numbers Ref. Description P/N Qty Ref. Description P/N Qty 1 Pin Pin Terminal Cable Nut Clutch cable Terminal Nut Screw Handle Nipple Screw Throttle lever * Screw Handle holder Handle Nut Nut Sleeve Throttle cable Screw Screw Screw Handle holder Cable stop Screw Handle Screw Handle Nut Handle Handle Cable stop Expanded screw Electric cable Washer Switch Washer Membrane Washer Washer Washer Belly cushion Terminal ON/OFF plate Screw Lower handle Holder Upper handle Decal Articulation Nipple * Kit complete throttle lever P/N: File: _POL_NO.doc Page 22 / 26

24 EO СЕРТИФИКАТ ЗА СЪОТВЕТСТВИЕ / PROHLÁŠENÍ O SHODĚ EU / EU-OVERENSSTEMMELSESRKLÆRING / CONFORMITEITSVERKLARIN EC / CERTIFICATE OF CONFORMITY EC / EUROOPA ÜHENDUSE TÜÜBIVASTAVUSE TUNNISTUS / VAATIMUSTENMUKAISUUSTODISTUS (EU) / CERTIFICAT DE CONFORMITE CE / KONFORMITÄTSBESCHEINIGUNG EG / ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ / CE MEGFELELİSÉGI NYILATKOZAT / DICHIARAZIONE CE DI CONFORMITA / EK ATBILSTĪBAS DEKLARĀCIJA / CE SERTIFIKATAS / CERTYFIKAT ZGODNOŚCI Z NORMAMI UNII EUROPEJSKIEJ / CERTIFICADO DE CONFORMIDADE CE / CERTIFICAT DE CONFORMITATE CE / СЕРТИФИКАТ СООТВЕТСТВИЯ ЕЭС / PREHLÁSENIE O ZHODE EU / CERTIFIKAT O SKLADNOSTI CE / CERTIFICADO DE CONFORMIDAD CON LA CE / KONFORMITETSCERTIFIKAT EC / UYGUNLUK BELGESĐ AT / EF SAMSVARSSERTIFIKAT Der Hersteller / The manufacturer / Производителят / Fabrikanten / El fabricante / Tootja / Valmistaja / Le fabricant / Ο κατασκευαστής / A gyártó / Ražotājs / Gamintojas / De fabrikant / Producent / Producatorul / Изготовитель / Výrobca / Proizvajalec / Tillverkaren / Üretici / Il Costruttore / O Fabricante / Výrobce / Fabrikanten VIBRATECHNIQUES SASU Route de Néville BP36 F Saint Valery en Caux bescheinigt, dass die Maschine / certifies that the machine / удостоверява, че машината / bekræfter, at maskinen / certifica que la máquina / kinnitab, et antud seade / vakuuttaa, että kone / certifie que la machine / πιστοποιεί ότι η µηχανή / tanúsítja, hogy a berendezés / deklarē ka ierīce / patvirtina, kad mašina / verklaart dat de machine / zaświadcza, Ŝe urządzenie / certifica ca echipamentul / удостоверяет, что машина / prehlasuje, že tento stroj / potrjuje, da je stroj / intygar att maskinen / bu makinanın tasdik eder./ dichiara che l apparecchiatura / certifica que o equipamento / prohlašuje, že tento stroj / bekrefter at maskinen Gasoline power floats BG21 Handelsname / Brand / марка / Mærke / Marca / Kaubamärk / Tuotemerkki / Marque / Εµπορικό σήµα / Márkájú / Marka / Modelis / Merk / Marki / Марка / Typ / Znamka / Märke / Marka / Denominazione commerciale / Marca / Značka-typ / Merke 1. Hergestellt wurde unter Beachtung und Einhaltung der EUROPA-VERORDNUNG 2006/42/EG. Is manufactured in conformity with the EUROPEAN DIRECTIVE 2006/42/EC. произведена в съответствие с ЕВРОПЕЙСКА ДИРЕКТИВА 2006/42/CE. Er fremstillet i overensstemmelse med EUDIREKTIVET 2006/42/EC Ha sido fabricada en conformidad con la DIRECTIVA EUROPEA 2006/42/EC. On valmistatud vastavuses Euroopa Ühenduse direktiiviga 2006/42/EÜ. On valmistettu EU-DIREKTIIVIN 2006/42/EY mukaisesti. Est fabriquée conformément à la DIRECTIVE EUROPEENNE 2006/42/CE. Κατασκευάζεται σύµφωνα µε την ΕΥΡΩΠΑΪΚΗ Ο ΗΓΙΑ 2006/42/EC. Megfelel a 2006/42/EK európai irányelv rendelkezéseinek. Ir ražota saskaħā ar Eiropas Direktīvu 2006/42/EC. Pagaminta pagal Europos direktyvas 2006/42/EC Is vervaardigd in overeenstemming met de Europese richtlijn 2006/42/EG. Jest produkowane zgodnie z wymaganiami EUROPEJSKIEJ DYREKTYWY 2006/42/EC. Este produs in conformitate cu DIRECTIVA EUROPEANA 2006/42/EC. Произведена в соответствии с ЕВРОПЕЙСКОЙ ДИРЕКТИВОЙ 2006/42/EC. Je vyrobený v súlade v zhode s Európskou smernicou 2006/42/EC. Izdelan v skladu z EVROPSKO DIREKTIVO 2006/42/CE. Är tillverkad i överensstämmelse med det EUROPEISKA DIREKTIVET 2006/42/EC. AVRUPA DĐREKTĐFĐ 2006/42/EC ye uygun imal edildiğini, è conforme alle disposizioni della Direttiva 2006/42/CE (Direttiva Macchine); Fabricado em conformidade com as DIRECTIVAS EUROPEIAS 2006/42/EC. Je vyroben ve shodě s EVROPSKÝM NAŘÍZENÍM 2006/42 EC. er fabrikkert i samsvar med EUROPEISK DIREKTIV 2006/42/EF. 2. Sofern es sich um ein elektrisches Gerät handelt, ist auch die EUROPA-VERORDNUNG 2006/95, 2004/108, 2002/95 & 2002/96 entsprechend beachtet und eingehalten worden. Is also manufactured in conformity with the EUROPEAN DIRECTIVE 2006/95, 2004/108, 2002/95 & 2002/96, if it is of an electric type. Машината е произведена, също така, в съответствие с ЕВРОПЕЙСКИ ДИРЕКТИВИ 2006/95, 2004/108, 2002/95 и 2002/96, ако е от електрически тип. Det er også fremstillet i overensstemmelse med EU-DIREKTIVERNE 2006/95, 2004/108, 2002/95 & 2002/96, hvis det er elektrisk. Está fabricada asimismo en conformidad con la DIRECTIVA EUROPEA 2006/95, 2004/108, 2002/95 & 2002/96, si es de tipo eléctrico. Kui tegemist on elektrilise seadmega, vastab selle valmistamine ka Euroopa Ühenduse direktiividele 2006/95, 2004/108, 2002/95 ja 2002/96. On valmistettu EU-DIREKTIIVIEN 2006/95, 2004/108, 2002/95 & 2002/96 mukaisesti, jos kyseessä on sähkötoiminen kone. Est également fabriquée conformément à la DIRECTIVE EUROPEENNE 2006/95, 2004/108, 2002/95 & 2002/96, si elle est de type électrique. Κατασκευάζεται επίσης σύµφωνα µε την ΕΥΡΩΠΑΪΚΗ Ο ΗΓΙΑ 2006/95, 2004/108, την 2002/95 & την 2002/96, εάν είναι ηλεκτρικού τύπου. Megfelel továbbá a 2006/95, 2004/108, 2002/95 és 2002/96 EURÓPAI IRÁNYELVEKNEK, amennyiben elektromos berendezésrıl van szó. Ir arī ražota saskaħā ar Eiropas Direktīviem 2006/95, 2004/108, 2002/95 & 2002/96, ja tā ir elektriska. Taip pat atitinka Europos direktyvas 2006/95, 2004/95 ir 2002/95, tik elektriniams prietaisams

25 Ook is vervaardigd in overeenstemming met de Europese richtlijn 2006/95, 2004/108, 2002/95 en 2002/96, indien het een elektrisch type is. Jest takŝe produkowane zgodnie z wymaganiami EUROPEJSKICH DYREKTYW 2006/95, 2004/108, 2002/95 oraz 2002/96, jeŝeli jest urządzenie zasilane prądem elektrycznym. Este de asemenea produs in conformitate cu DIRECTIVA EUROPEANA 2006/95, 2004/108, 2002/95 & 2002/96, in cazul in care este de natura electrica. Также произведена в соответствии с оборудование. ЕВРОПЕЙСКИМИ ДИРЕКТИВАМИ 2006/95, 2004/108, 2002/95 & 2002/96, если это электрическое Je taktiež vyrobený v zhode s Európskou smernicou 2006/95, 2004/108, 2002/95 a 2002/96, ak ide o elektrický typ stroja. Prav tako je izdelan v skladu z EVROPSKO DIREKTIVO 2006/95, 2004/108, 2002/95 & 2002/96, če je električnega tipa. Om den är av elektrisk typ, är den även tillverkad i överensstämmelse med de EUROPEISKA DIREKTIVEN 2006/95, 2004/108, 2002/95 & 2002/96. Ayrıca, bir elektrikli ürün ise, AVRUPA DĐREKTĐFĐ 2006/95, 2004/108, 2002/95 ve 2002/96 ye uygun imal edildiğini, se l apparecchiatura è elettrica, è altresì conforme alle Direttive Europee 2006/95, 2004/108, 2002/95 & 2002/96; Também fabricado em conformidade com as DIRECTIVAS EUROPEIAS 2006/95, 2004/108, 2002/95 & 2002/96, se são do tipo eléctrico. Je současně vyroben ve shodě s EVROPSKÝM NAŘÍZENÍM 2006/95, 2004/108, 2002/95 & 2002/96 CE, jestliže se jedná o elektrický typ stroje. Den er også fabrikkert i samsvar med EU-DIREKTIV 2006/95, 2004/108, 2002/95 og 2002/96, hvis den er av den elektriske typen. 3. Die EUROPA STANDARD EN , EN , EN12649 wurden beachtet und eingehalten. Also complies with the EUROPEAN STANDARD EN , EN , EN Машината е произведена също така в съответствие с ЕВРОПЕЙСКИ СТАНДАРТ EN , EN , EN Det er også i overensstemmelse med EU-STANDARDEN EN , EN , EN Cumple con la NORMA EUROPEA EN , EN , EN Vastab masin ka Euroopa standardile EN , EN , EN Täyttää EU-STANDARDIN EN , EN , EN12649 vaatimukset. Est également conforme à la NORME EUROPEENNE EN , EN , EN Επίσης συµµορφώνεται µε τα ΕΥΡΩΠΑΪΚΑ ΠΡΟΤΥΠΑ EN , EN , EN Megfelel továbbá az EN , EN , EN12649 EURÓPAI SZABVÁNYBAN foglaltaknak. Ari atbilst Eiropas standartu EN , EN , EN Taip pat atitinka Europos standartus EN , EN , EN Ook voldoet aan de Europese norm EN , EN , EN Jest takŝe zgodne z EUROPEJSKĄ NORMĄ EN , EN , EN Este de asemenea conform cu STANDARDUL EUROPEAN EN , EN , EN Также отвечает ЕВРОПЕЙСКИМ СТАНДАРТАМ EN , EN , EN Tiež vyhovuje Európskemu štandardu EN , EN , EN Prav tako je skladen z EVROPSKO NORMO EN , EN , EN Uppfyller den dessutom också den EUROPEISKA STANDARDEN EN , EN , EN Ayrıca AVRUPA STANDARDI EN , EN , EN12649 e uyumlu olduğunu, Sono state applicate le norme armonizzate EN , EN , EN Também de acordo com as normas EUROPEIAS STANDARD EN , EN , EN Také splňuje EVROPSKÝ STANDARD EN , EN , EN Den er også i samsvar med EUROPEISK NORM EN , EN , EN Name und Adresse der Person, die im Besitz der technischen Dokumentation ist / Name and address of person who owns technical information / Име и адрес на лицето, разполагащо с техническите документи. / Navn og adresse på den person, der ejer de tekniske oplysninger. / Nombre y dirección de la persona que posee la información técnica. / Tehnilist dokumentatsiooni omava isiku nimi ja aadress. / Teknisten tietojen omistajan nimi ja osoite. / Nom et adresse de la personne possédant les informations techniques. / Όνοµα και διεύθυνση του προσώπου που είναι κύριου των τεχνικών πληροφοριών. / A mőszaki információkkal rendelkezı személy neve és címe. / Vārds un adrese personai, kura ir tehniskās informācijas īpašnieks. / Už techninę informaciją atsakingo žmogaus vardas ir adresas / Naam en adres van de persoon die eigenaar is van technische informatie. / Imię i nazwisko oraz adres osoby, która posiada informacje techniczne. / Numele si adresa persoanei care detine informatiile tehnice. / Фамилия и имя обладателя технической информации. / Meno a adresa osoby, ktorá vlastní technické informácie / Ime in naslov osebe, ki ima tehnične informacije. / Namn och adress av personen som äger teknisk information. / Teknik dökümanın sahibinin isim ve adresi. / Nome e recapito del proprietario delle informazioni tecniche / Nome e morada do Cliente / Jméno a adresa osoby, která vlastní technickou dokumentaci / Navn og adresse til personen som innehar de tekniske data. Ort / Place / Изготвено в / Sted / Lugar / Asukoht / Paikka / Fait à / Τόπος / Kelt / Vieta / Plaatsen / Miejsce / Localitatea / Местоположение / Miesto / Napisano v / Luogo / Localidade / Místo Jean-Rémy CHASSE Vibratechniques F Saint Valery en Caux Saint Valéry en Caux Datum / Date / Дата / Dato / Fecha / Kuupäev / Päivämäärä / Date / Ηµεροµηνία / Dátum / Datums / Data / Дата / Dátum / Yer / Data / Den 04/01/2010 Unterschrift / Signature / Подпис / Underskrift / Firma / Allkiri / Allekirjoitus / Signatura / Υπογραφή / Aláírás / Paraksts / Parašas / Handtekening / Podpis / Semnatura / Подпись / Signatur / Đmza / Firma / Assinatura / Pascal Courroux Plant Manager File: _POL_NO.doc Page 25 / 26

26 Atlas Copco Construction Tools AB Stockholm Sweden We reserve the right to change specifications without notice. Photos and illustrations do not always show standard versions of machines.
