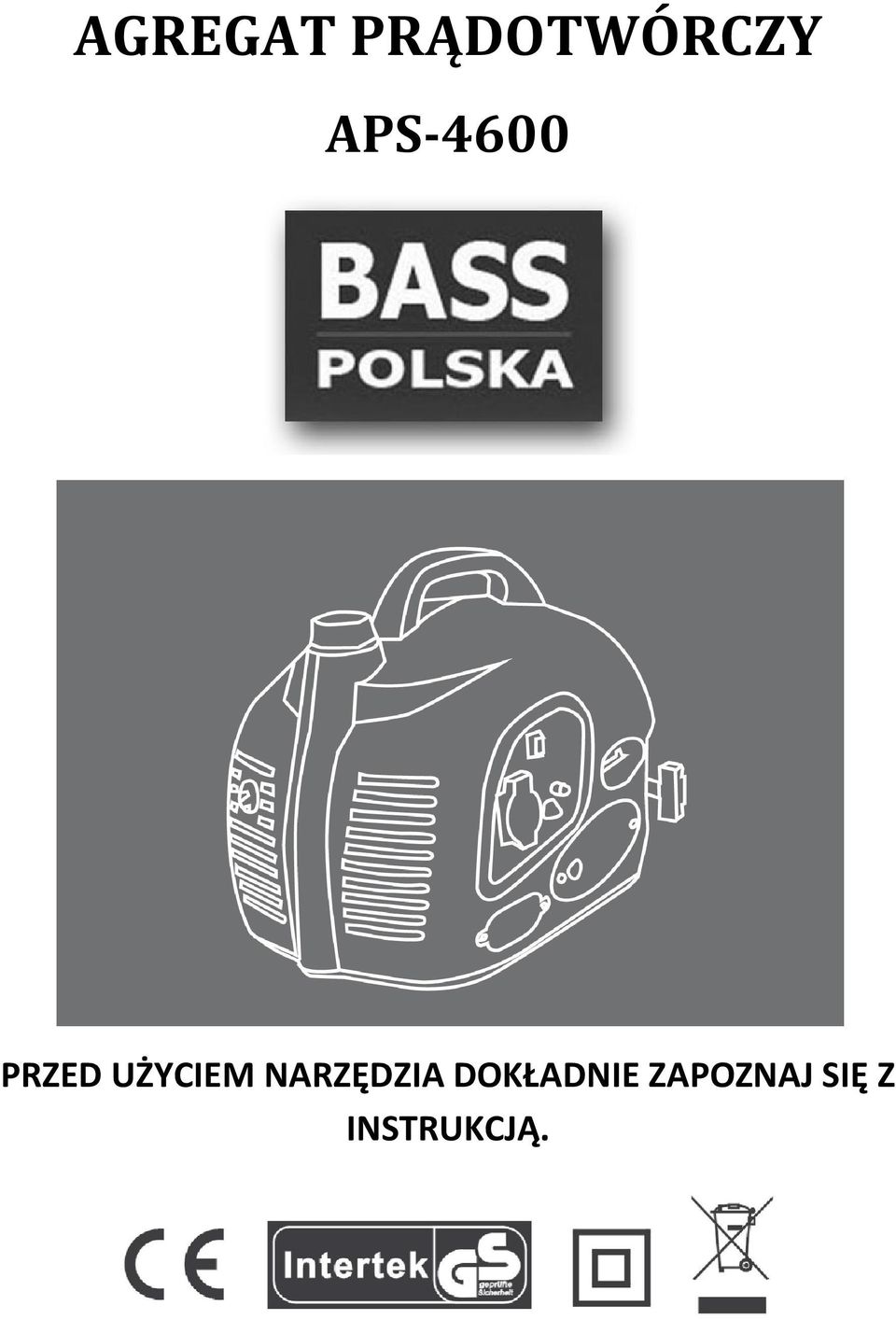

1 AGREGAT PRĄDOTWÓRCZY APS-4600 PRZED UŻYCIEM NARZĘDZIA DOKŁADNIE ZAPOZNAJ SIĘ Z INSTRUKCJĄ.

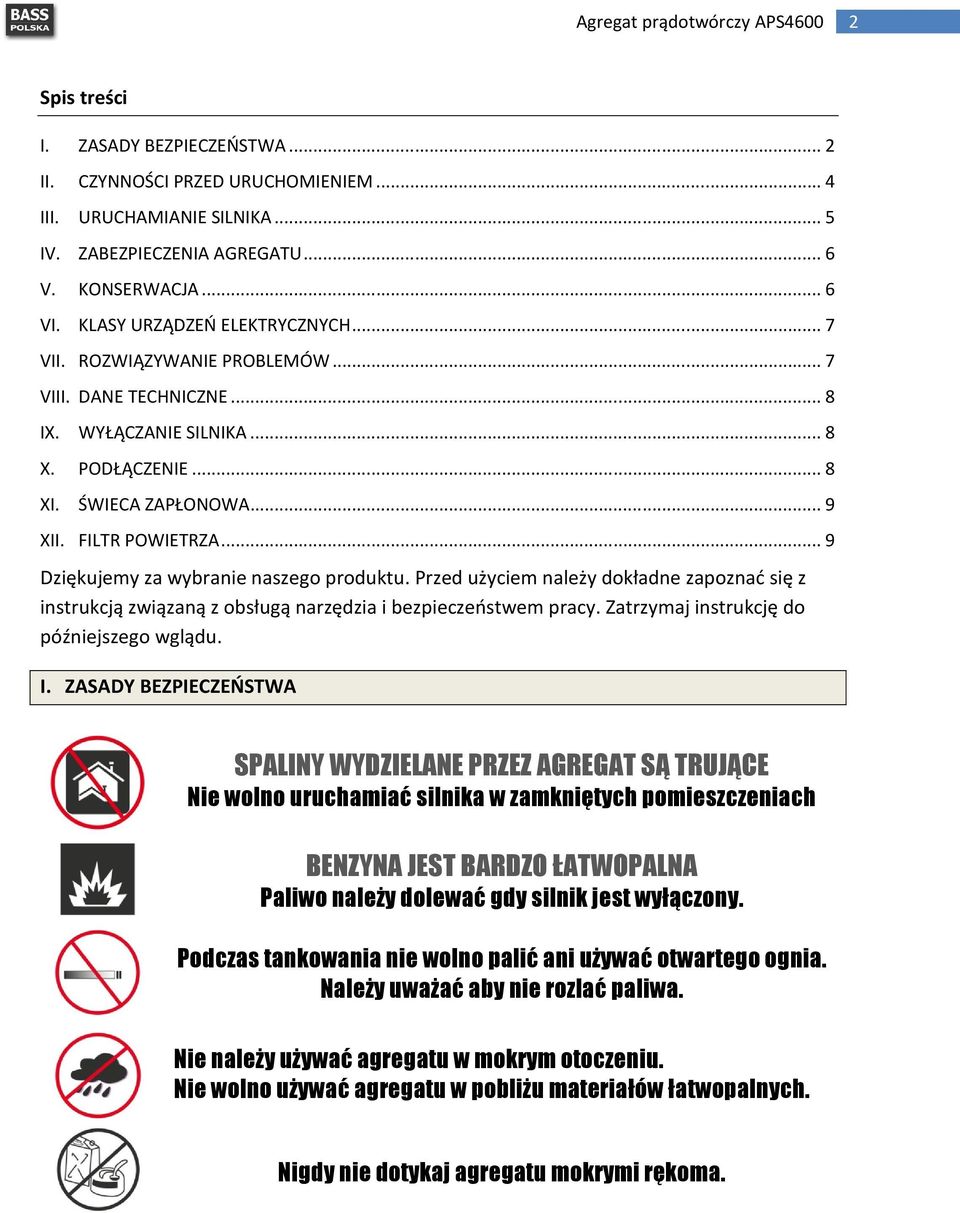

2 2 Spis treści I. ZASADY BEZPIECZEŃSTWA... 2 II. CZYNNOŚCI PRZED URUCHOMIENIEM... 4 III. URUCHAMIANIE SILNIKA... 5 IV. ZABEZPIECZENIA AGREGATU... 6 V. KONSERWACJA... 6 VI. KLASY URZĄDZEŃ ELEKTRYCZNYCH... 7 VII. ROZWIĄZYWANIE PROBLEMÓW... 7 VIII. DANE TECHNICZNE... 8 IX. WYŁĄCZANIE SILNIKA... 8 X. PODŁĄCZENIE... 8 XI. ŚWIECA ZAPŁONOWA... 9 XII. FILTR POWIETRZA... 9 Dziękujemy za wybranie naszego produktu. Przed użyciem należy dokładne zapoznać się z instrukcją związaną z obsługą narzędzia i bezpieczeństwem pracy. Zatrzymaj instrukcję do późniejszego wglądu. I. ZASADY BEZPIECZEŃSTWA SPALINY WYDZIELANE PRZEZ AGREGAT SĄ TRUJĄCE Nie wolno uruchamiać silnika w zamkniętych pomieszczeniach BENZYNA JEST BARDZO ŁATWOPALNA Paliwo należy dolewać gdy silnik jest wyłączony. Podczas tankowania nie wolno palić ani używać otwartego ognia. Należy uważać aby nie rozlać paliwa. Nie należy używać agregatu w mokrym otoczeniu. Nie wolno używać agregatu w pobliżu materiałów łatwopalnych. Nigdy nie dotykaj agregatu mokrymi rękoma.

3 3 UWAGA! Zawsze postępuj zgodnie z zasadami bezpieczeństwa umieszczonymi w instrukcji przez producenta. Nieprzestrzeganie zasad bezpieczeństwa grozi poważnymi urazami ciała i uszkodzeniem silnika. Należy upewnić się, że agregat jest uziemiony. Nie należy podłączać agregatu do gniazd sieci komercyjnej. Nie wolno łączyć ze sobą dwóch agregatów. Zasady bezpieczeństwa 1. Paliwo jest wysoce łatwopalne. Należy używać zalecanego przez producenta paliwa. W razie rozlania paliwa należy natychmiastowo wytrzeć je przy pomocy suchej szmatki. Należy trzymać benzynę, naftę i inne łatwopalne materiały z dala od agregatu. 2. Spaliny wydzielane przez agregat zawierają trujący tlenek węgla CO. Nie Wolo używać agregatu w słabo wentylowanych miejscach. 3. Nie wolno dotykać tłumika i osłony tłumika podczas pracy silnika ani od razu po jego zatrzymaniu. 4. Nie wolno dotykać agregatu mokrymi rękami. 5. Nie wolno używać agregatu gdy jest on wystawiony na działanie deszczu, śniegu lub wody z innych źródeł. 6. Agregat zawsze musi być uziemiony. 7. Nie wolno podłączać sprzętu do agregatu przed jego uruchomieniem. 8. Przed użyciem należy przeczytać dokładnie zasady bezpieczeństwa i instrukcję obsługi. Agregat nie może być obsługiwany przez osoby niewykwalifikowane. 9. Podczas pracy z agregatem zawsze należy nosić odzież ochronną, osłonę oczu, osłonę słuchu i obuwie ochronne.

4 4 II. CZYNNOŚCI PRZED URUCHOMIENIEM Pojemność baku: 2,6l Należy używać mieszanki olej : benzyna Nie wolno przelewać paliwa ponad pojemność ponad górną granicę filtra. Jak przygotować mieszankę paliwa? Mieszanie Olej : benzyna Proporcja 50:1 (50Hz) Proporcja 40:1 (60Hz) Przed wlaniem mieszanki do baku należy ją wymieszać. Zakrętki wlewu paliwa można użyć jako miarki: Przed wlaniem mieszanki do baku należy ją wymieszać.

5 5 III. URUCHAMIANIE SILNIKA Przed uruchomieniem agregatu NIE należy podłączać do niego urządzeń elektrycznych. 1. Przełącz zawór paliwa w pozycję ON 2. Ustaw dźwignię ssania w pozycję 3. Ustaw włącznik w pozycję ON 4. Pociągnij powoli linkę startera do poczucia oporu. Następnie pociągnij linkę szybkim ruchem. 5. Ustaw dźwignię ssania do poprzedniej pozycji 15-30s po uruchomieniu silnika

6 6 IV. ZABEZPIECZENIA AGREGATU 1. Jeśli załączy się zabezpieczenie obwodów AC i dojdzie do nagłego wyłączenia się agregatu należy zmniejszyć obciążenie. 2. Aby zresetować zabezpieczenie obwodów AC należy nacisnąć przycisk przedstawiony na rysunki poniżej. V. KONSERWACJA Komponent Czynność Co 50 godzin pracy lub co miesiąc Co 100 godziny pracy lub co 2 miesiące Świeca zapłonowa Filtr powietrza Filtr paliwa Czyszczenie z nalotu węglowego, regulacja szczeliny, wymiana w razie potrzeby. Czyszczenie, wymiana w razie potrzeby Czyszczenie, wymiana w razie potrzeby Filtr paliwa 1. Wyłącz silnik i wyjmij zbiornik paliwa. 2. Opróżnij zbiornik paliwa i wyjmij przewód paliwa. 3. Wyjmij filtr paliwa i wyczyść go przy pomocy rozpuszczalnika.

7 7 Wyczyść w rozpuszczalniku Wytrzyj Zamontuj Z powrotem VI. KLASY URZĄDZEŃ ELEKTRYCZNYCH VII. ROZWIĄZYWANIE PROBLEMÓW Silnik nie uruchamia się Silnik nadal nie uruchamia się pomimo wykonania czynność z punktu powyżej Sprawdź paliwa (zawór paliwa przełącz na ON) Ustaw włącznik w pozycję ON Wyczyść świecę zapłonową Zapchany kurek paliwa Zapchany filtr powietrza Skonsultuj się z autoryzowanym serwisem

8 8 VIII. DANE TECHNICZNE Napięcie: 100/120/220/230/240V Typ: Bezszczotkowy Częstotliwość 50Hz / 60Hz Wyjściowa moc robocza 650W / 800W Maksymalna moc wyjściowa 720W / 950W Rodzaj silnika 2-suw, z zaworem membranowym, chłodzony powietrzem, 1- cylindrowy Zalecane paliwo Mieszanka benzyna: olej (40:1) Rodzaj rozruchu Ręczny Pojemność baki 2,7l Pojemność silnika 69,3cc Czas pracy ciągłej 2.2/3600 Poziom hałasu 95dB Masa 20,5kg IX. WYŁĄCZANIE SILNIKA Przed wyłączeniem silnika odłącz wszystkie urządzenia elektryczne od agregatu. Ustaw włącznik w pozycję OFF Zamknij zawór paliwa X. PODŁĄCZENIE 1. Owiń przewód 2-3 razy wokół rączki 2. Uruchom agregat 3. Podłącz wtyczkę do gniazdka AC

9 9 XI. ŚWIECA ZAPŁONOWA 1. Wyjmij świec ę zapłonową 2. Oczyść świecę zapłonową z nalotu węglowego 3. Sprawdź czy nie ma przebarwień. Prawidłowa barwa to jasnobrązowy. 4. Sprawdź szczelinę. Powinna wynosić 0,7-0,8mm XII. FILTR POWIETRZA 1. Filtr powietrza 2. Wyczyść filtr w rozpuszczalniku 3. Nasącz filtr olejem silnikowym 4. Wyciśnij olej Nigdy nie uruchamiaj silnika bez filtra
