1 CONCRETE EQUIPMENT Zacieraczki BG49 Instrukcje i katalog części zamiennych Manual number : _POL_NO.DOC Revision : 1

2 PODSUMOWANIE OGÓLNYMI ZASADAMI BEZPIECZEŃSTWA...3 Obejmuje urządzenia...3 Symbole...3 WaŜne wskazówki dla twojego bezpieczeństwa...3 WyposaŜenie bezpieczeństwa...3 Strefa pracy...3 Zasilanie...4 Uruchmanie...4 UŜytkowanie...4 Obsługa...4 BądŜ czukny!...4 INFORMACJE OGOLNE...5 KONSTRUCJA...5 DATE TECHNICZNE...5 INSTRUKCJA MONTAśOWA...6 ZABUDOWA SILNIKA...6 INSTALACJA UCHWYTU ROBOCZEGO...7 ZAKŁADANIE ŁOPATEK...7 TEST...8 NARZĘDZIA WARSZTATOWE...8 INSTRUKCJA UśYTKOWANIA...8 PRZED URUCHOMIENIEM...8 ROZRUCH...8 ZATRZYMYWANIE...8 OBSŁUGA...9 CODZIENNIE...9 CO TYDZIEŃ (50 godzin)...9 KATALOG CZĘŚCI ZAMIENNYCH...10 RANGE OF POWER FLOATS...12 ACCESSORIES...12 MAINTENANCE KITS...12 Engine and clutch...13 Short handle...15 Long handle...17 Blades and guard ring...21 Gearbox...23

3 OGÓLNYMI ZASADAMI BEZPIECZEŃSTWA OBEJMUJE URZĄDZENIA Napędzane silnikiem elektrycznym, pneumatycznym, benzynowym lub wysokopręŝnym. SYMBOLE Słowa OSTRZEśENIE oraz UWAGA uŝywane w instrukcji mają następujące znaczenie: OSTRZEśENIE oznacza ryzyko lub ryzykowne procedury, które mogłyby spowodować powaŝne obraŝenia lub śmierć, gdyby OSTRZEśENIE nie było przestrzegane. UWAGA oznacza ryzyko lub ryzykowne procedury, które mogłyby spowodować powaŝne obraŝenia lub śmierć, gdyby UWAGA nie była przestrzegane. WAśNE WSKAZÓWKI DLA TWOJEGO BEZPIECZEŃSTWA OSTRZEśENIE Urządzenie nie moŝe być modyfikowane bez uprzedniej zgody wytwórcy. NaleŜy korzystać tylko z oryginalnych części zamiennych. Jeśli dokonane zostaną modyfikacje bez uprzedniej zgody wytwórcy istnieje ryzyko powaŝnych obraŝeń obsługujących. Niniejsze zalecenia bezpieczeństwa są kompilacją międzynarodowych norm bezpieczeństwa. Sprawdzone i przestrzegane muszą być równieŝ przepisy lokalne. Przed uŝyciem urządzenia, naleŝy dokładnie zapoznać się z niniejszą instrukcją oraz umieścić ją w bezpiecznym miejscu. Upewnij się, Ŝe oznakowanie dotyczące uŝytkowania, bezpieczeństwa i obsługi jest czytelne. UŜywanie urządzenia jest ograniczone do zastosowań wymienionych w dokumentacji wyrobu. NaleŜy natychmiast wymieniać uszkodzone części. Części zuŝywające się naleŝy wymieniać we właściwym czasie. WYPOSAśENIE BEZPIECZEŃSTWA OSTRZEśENIE Dopuszczalny poziom dźwięku 85 db (A), moŝe być przekroczony ze względu na urządzenie i/lub zastosowanie. Długotrwała ekspozycja na głośny dźwięk, bez ochronników słuchu, moŝe spowodować trwałe uszkodzenie słuchu. Długotrwała ekspozycja na drgania moŝe uszkodzić dłonie, palce rąk i nadgarstki. W razie wystąpienia złego samopoczucia, skurczów lub bólu naleŝy przerwać uŝywanie urządzenia Przed wznowieniem pracy urządzeniem naleŝy zasięgnąć porady lekarskiej. NaleŜy zawsze uŝywać homologowanego wyposaŝenia bezpieczeństwa. Operatorzy i inny personel w bezpośredniej bliskości obszaru pracy powinni stosować: Kask ochronny. Ochronniki uszu. W warunkach zapylenia maska przeciwpyłowa. Rękawice ochronne. Obuwie ochronne. Okulary ochronne. Aby uniknąć ryzyka wciągnięcia odzieŝy przez pracujące urządzenia, naleŝy unikać luźnej odzieŝy. Długie włosy naleŝy osłaniać siatką. STREFA PRACY OSTRZEśENIE Nie uŝywaj urządzenie w warunkach zagroŝenia wybuchem. File: _POL_NO.doc Page 3 / 26

4 Nie uŝywaj urządzeń z silnikiem benzynowym lub wysokopręŝnym w miejscach źle przewietrzanych. Toksyczne spaliny takich silników mogą spowodować powaŝne zagroŝenie dla zdrowia. ZASILANIE OSTRZEśENIE Upewnij się, Ŝe źródła zasilania spełniają wymagania lokalnych i międzynarodowych norm bezpieczeństwa. Urządzenie elektryczne : NaleŜy się upewnić, Ŝe urządzenie jest przyłączane do źródła o napięciu i częstotliwości zgodnym z podanymi w tabliczce znamionowej. Przewód zasilający musi mieć odpowiedni przekrój. Sprawdź czy przewód i wtyk urządzenia nie są uszkodzone. Nie wyłączaj urządzeń przez wyjmowanie wtyku z gniazda. UŜywaj wyłącznika. Utrzymuj przewód z dala od ruchomych części urządzenia. Urządzenie pneumatyczne : Sprawdź, czy przewód powietrzny i jego złączki nie są uszkodzone. Nigdy nie próbuj rozłączać przewodu pod ciśnieniem. Najpierw wyłącz zasilanie z kompresora i pozostaw na kilka sekund pracujące urządzenie, aby zeszło ciśnienie z przewodu. Urządzenie o napędzie spalinowym : Benzyna ma bardzo niski punkt zapłonu i moŝe być w pewnych warunkach wybuchowa. Zajmując się paliwem nie zbliŝać się do gorących lub iskrzących przedmiotów, nie palić. Przed napełnieniem zbiornika, odczekać aŝ silnik ostygnie. Unikać rozlewania paliwa. URUCHMANIE UWAGA Przed uruchomieniem zapoznaj się z urządzeniem i upewnij, Ŝe nie ma Ŝadnych widocznych usterek. Następnie uruchom urządzenie zgodnie z instrukcją. UśYTKOWANIE UWAGA Urządzenie naleŝy uŝywać tylko do celów, do których jest przeznaczone. Upewnij się, Ŝe wiesz jak szybko zatrzymać je w sytuacji awaryjnej. Nie dotykaj ruchomych części podczas pracy. OBSŁUGA UWAGA Prace obsługowe muszą być wykonywane przez wykwalifikowany personel. Osób nieuprawnionych nie naleŝy dopuszczać do urządzenia. Nie przeprowadzać Ŝadnych obsług podczas pracy silnika. Nie wolno uŝywać uszkodzonego urządzenia. BĄDś CZUKNY! UWAGA Bądź zawsze skoncentrowany na swojej pracy. Zachowaj rozsądek. Nie uŝywaj urządzenia, gdy jesteś zmęczony, albo pod wpływem alkoholu lub leków, mogących wpłynąć na wzrok, czas reakcji, zdolność rozumowania. File: _POL_NO.doc Page 4 / 26

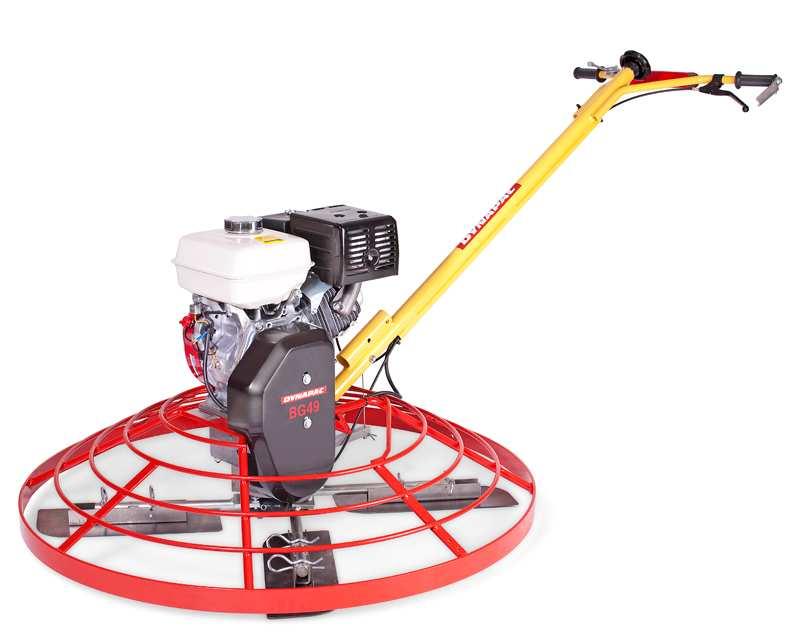

5 INFORMACJE OGOLNE Zacieraczki DYNAPAC BG49 są przeznaczone dla zgrubnego i dokładnego zacierania posadzek betonowych. Oryginalna instrukcja obsługi została napisana w języku angielskim. KONSTRUCJA BG49 są napędzane czterosuwowym silnikiem gaźnikowym (1). Są one wyposaŝone w sprzęgło bezpieczeństwa (2), którego zwolnienie, takŝe wskutek puszczenia uchwytu roboczego (3) zatrzymuje natychmiast wirnik. Moc silnika przenoszona jest na wirnik, na którym umieszczone są łopatki (4) za pośrednictwem mechanicznego sprzęgła pasowego i przekładni redukcyjnej (5). Łopatki są osłonięte pierścieniem (6). Pokrętło regulacji łopatek (7) zapewnia łatwe i dokładne ustawienie kąta ich natarcia. Prędkość obrotowa wirnika jest regulowana dźwignią przepustnicy (8). Zatrzymywanie silnika sterowane jest wyłącznikiem (9), dzięki czemu operator, aby zatrzymać zacieraczkę, nie musi puszczać uchwytu. BG49 mogą być wyposaŝone w długi lub krótki uchwyt roboczy. 1. Silnik spalinowy 2. Sprzęgło bezpieczeństwa 3. Uchwyt roboczy 4. Łopatki 5. Przekładnia redukcyjna 6. Pierścień ochronny 7. Pokrętło regulacyjne 8. Dźwignia przepustnicy 9. Wyłącznik ON-OFF DATE TECHNICZNE BG49GS BG49GL Masa całkowita kg 107 * 119 ** Średnica wirnika mm (44.80) (44.80) Prędkość robocza (obr/min) 50 to to 120 Liczba łopatek 4 SILNIK silnika HONDA Model GX270 QX Moc nominalna kw - (KM) 6 - (8.0) At (r.p.m.) Paliwo Benzyna bezołowiowa File: _POL_NO.doc Page 5 / 26

6 BG49GS Pojemność zbiornika paliwa l 5,3 (1.4) Poziom dźwięku 1 LpA db(a) LwA db(a) WaŜone przyspieszenie 2 (m/s 2 ) Niepewność WYMIARY BG49GL D x S x W (mm) 2176x1196x x1196x1010 (in) 85.4 x 47 x x 47 x 39.8 UWAGA Powyzsza informacja stanowi jedynie ogólny opis, nie jest gwarantowana ani nie zawiera jakiegokolwiek rodzaju gwarancji. INSTRUKCJA MONTAśOWA ZABUDOWA SILNIKA Dotyczy BG49 Kit (bez silnika) Nr kat lub wymiany silnika. Przygotowanie do silnika : HONDA GX270QX. 1. Wkręcić cztery kołki (1) w podstawę (2) (śrubokręt o szerokości 5 mm). Zabezpieczyć Loctite 243 lub odpowiednikiem. 2. Wstawić silnik na miejsce i zabezpieczyć podkładkami (3) i nakrętkami (4) (klucz płaski 17mm). 3. ZałoŜyć kółko napędowe (6) na wałek silnika nie dokręcając śruby mocującej. Nie zapomnieć o klinie (7). 4. Zamontować uchwyt pokrywy na silniku i zamocować śrubami (8) z podkładkami (9) (płaski klucz 13 mm). 5. Zamontować kompletną dźwignię (10) na silniku, uŝywając jednej podkładki (11) pomiędzy nakrętką (12) a silnikiem. 6. Dokręcić śrubę (13), zabezpieczając nakrętką (12) (2x płaski klucz 13mm), pozostawiając swobodę ruchu dźwigni. 7. ZałoŜyć pasek klinowy (14 i dokręcić śruby mocujące (15) tak, aby trzy koła pasowe znalazły się w jednej linii (klucz 8. ampulowy 3 mm). 9. Zaczepić spręŝynę (16) na śrubie prowadzącej (17). 10. Przy odkształcaniu paska ręką, dźwignią (10) powinno się uzyskać około 3 mm luzu między śrubami prowadzącymi a paskiem. W razie potrzeby poprawić luz śrubą (18) z podkładką (19) (klucz ampulowy 5 mm + klucz płaski 17 mm) 1 mierzony 1 m od zacieraczki wg ISO skuteczne na uchwycie roboczym wg ISO5349 File: _POL_NO.doc Page 6 / 26

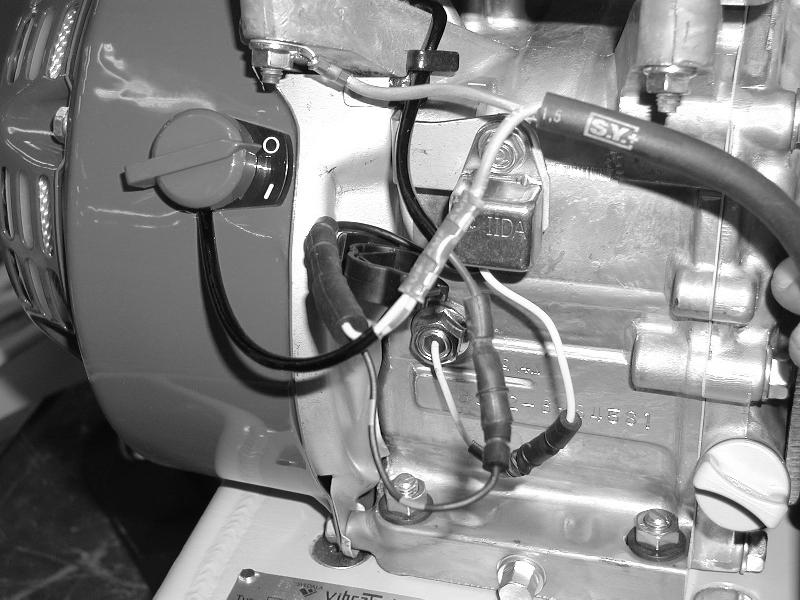

7 11. Przyłączyć przewód 21 do przewodu zatrzymywania silnika oraz przewód 22 do masy silnika. INSTALACJA UCHWYTU ROBOCZEGO Zdjąć 4 nakrętki z podkładkami z podstawy. ZałoŜyć uchwyt zabezpieczając śrubami z podkładkami (klucz płaski 17 mm). Przewlec przewód elektryczny przez rurę uchwytu i przyłączyć do wyłącznika ON/OFF. Podłączyć odpowiednią dla typu silnika linkę przepustnicy (śrubokręt krzyŝowy). Kiedy dźwignia przepustnicy jest całkowicie wciśnięta, dźwignia na silniku powinna opierać się o zderzak regulacji wolnych obrotów. W razie potrzeby regulacji długości linki, regulacji dokonywać od strony uchwytu (śrubokręt 3 mm). Zdjąć osłonę paska klinowego (klucz płaski 10 mm). Przewlec linkę sprzęgła przez śrubę regulacyjną w pierścieniu ochronnym i otwór w dźwigni napinającej. Napiąć lekko ręką pasek dźwignią napinającą i dokręcić śrubę dźwigni napinającej (śrubokręt 3 mm). Sprawdzić, czy przy uchwyceniu dźwigni bezpieczeństwa pasek zostaje właściwie napięty a po jej puszczeniu zwolniony. W razie potrzeby ustawić napięcie śrub regulacyjnych przy obu końcach linki. ZałoŜyć osłonę paska klinowego. Obrócić pokrętło regulacji łopatek w kierunku przeciwnym do zegara, aŝ do oporu. Zdjąć zawleczkę z widełek, włoŝyć końcówkę kabla i zabezpieczyć zawleczką. ZAKŁADANIE ŁOPATEK Nasunąć łopatkę na ramię wirnika. Zabezpieczyć zawleczkami spręŝystymi (2 szt.) File: _POL_NO.doc Page 7 / 26

8 TEST PODCZAS ROZRUCHU - PRZEPUSTNICA ZAWSZE W POŁOśENIU PRACY JAŁOWEJ. Sprawdź poziom oleju w silniku. Uzupełnij paliwo w zbiorniku. Ustaw wyłączniki ON/OFF w połoŝenie włączenia "ON" (na silniku i uchwycie roboczym). Uruchom silnik (patrz instrukcja obsługi silnika) i w razie potrzeby wyreguluj linki przepustnicy i sprzęgła, aby działały prawidłowo. Ustaw prędkość silnika na 3000 obr/min (patrz instrukcja obsługi silnika). NARZĘDZIA WARSZTATOWE 1x ŚRUBOKRĘT 5 MM. 1x KLUCZ PŁASKI 10 MM. 1x KLUCZ PŁASKI 17 MM. 2x KLUCZ PŁASKI 13 MM. 1x KLUCZ AMPULOWY 3 MM. 1x KLUCZ AMPULOWY 5 MM. 1x ŚRUBOKRĘT 3 MM. 1x ŚRUBOKRĘT KRZYśOWY INSTRUKCJA UśYTKOWANIA OSTRZEśENIE ZACHOWAJ BEZPIECZNĄ ODLEGŁOŚĆ OD CZĘŚCI W RUCHU. PRZY URUCHAMIANIU SILNIKA PRZEPUSTNICA MUSI BYĆ W POŁOśENIU PRACY JAŁOWEJ NIE PODNOŚ MASZYNY ZA OBRĘCZ OCHRONNĄ PRZED PODNOSZENIEM NALEśY ZAWSZE ZDJĄĆ TARCZĘ ZACIERAJĄCĄ ZAWSZE PRZED ROZPOCZĘCIEM PRACY SPRAWDŹ DZIAŁANIE SPRZĘGŁA BEZPIECZEŃSTWA NIGDY NIE UZUPEŁNIAJ PALIWA GDY SILNIK PRACUJE LUB JEST GORĄCY UZUPEŁNIAJ PALIWO W MIEJSCU DOBRZE PRZEWIETRZANYM,DALA OD ISKIER I OTWARTEGO OGNIA PRZED PRACAMI OBSŁUGOWYMI ZAWSZE ODŁĄCZ ŚWIECĘ ZAPŁONOWĄ PRZED URUCHOMIENIEM PODCZAS ROZRUCHU - PRZEPUSTNICA ZAWSZE W POŁOśENIU PRACY JAŁOWEJ. Sprawdź poziom oleju w silniku spalinowym. Uzupełnij paliwo. Upewnij się, Ŝe kąt natarcia łopatek jest jednakowy. W razie potrzeby ustaw kąty natarcia. ROZRUCH Otworzyć kurek paliwa. Przesunąć wyłączniki ON/OFF w połoŝenie włączenia ON. Włączyć ssanie dźwignią na silniku, tylko jeśli jest on zimny. Gdy silnik rozpocznie pracę, wyłączyć ssanie i pozwolić silnikowi zagrzać się na obrotach jałowych przez 2 3 minuty. Ustawić przepustnicę na obroty robocze i powoli wcisnąć sprzęgło bezpieczeństwa, aby wirnik zaczął się obracać. ZATRZYMYWANIE Puścić sprzęgło bezpieczeństwa Ustawić przepustnicę na pracę jałową Przełączyć wyłącznik w połoŝenie OFF File: _POL_NO.doc Page 8 / 26

9 OBSŁUGA CODZIENNIE NIE PODNOŚ ZACIERACZKI ZA OBRĘCZ BEZ RĘKAWIC OCHRONNYCH Oczyścić maszynę z cementu. Sprawdzić poziom oleju w silniku. Dolać oleju do poziomu maksymalnego. Nie przekraczać poziomu maksymalnego. Patrz instrukcja obsługi silnika. Oczyścić piankową osłonę filtra powietrza. Sprawdzić sprawność regulacji kąta natarcia łopatek. Sprawdzić sprawność wyłącznika ON/OFF i sprzęgła bezpieczeństwa. CO TYDZIEŃ (50 GODZIN) Sprawdź, czy łopatki nie są nadmiernie zuŝyte. W razie potrzeby, wymień łopatki. Wymień olej w silniku. Patrz instrukcja obsługi silnika. Nasmaruj osie łopatek (4 smarowniczki) smarem SHELL Retinax HD lub odpowiednikiem. Sprawdź poziom oleju w przekładni. Uzupełnij w razie potrzeby do poziomu maksymalnego. Gatunek oleju: MOBIL SHC 634. File: _POL_NO.doc Page 9 / 26

10 KATALOG CZĘŚCI ZAMIENNYCH RESERVDELSTÄLLNING Följande uppgifter ska lämmas vid beställning av reservdelar för att undvika leveransfel : 1. Maskintyp. 2. Maskinens seriunmmer. 3. Antal av önskad reservdel. 4. Reserdelens artikelnummer. 5. Reservedelens benämning. 6. Måttupgifter vid beställning av metervara. ERSATZTEILBESTELLUNG Zur Vermeidung von Fehllieferungen sind bei der Bestellung von Ersatzteilen folgende Angaben zu machen : 1. Mashinentyp. 2. Herstellungsnummer. 3. Bestellmenge. (Quantity) 4. Ersatzteilbenennung. (Part N ) 5. Ersatzteilbenennung. (Description) 6. Massangaben bei Bestellung von Meterware. PEDIDO DE RECAMBIOS Para evitar errores en las entregas, deberá indicarse los siguientes datos al hacer un pedido de recambios : 1. Tipo de máquina. 2. Número de serie. 3. Cantidad de piezas deseadas. (Quantity) 4. Número de artículo de la pieza de recambio. (Part N ) 5. Denominación de la pieza. (Description) 6. Indíquese la medida al solicitar un artículo que se expide por metros. ORDERING SPARE PARTS To avoid errors in delivery, please give the following information when ordering spare parts : 1. Type of machine. 2. Machine serial number. 3. Quantity required. 4. Part number. 5. Parts description. 6. Dimensions when ordering per length. ORDINI DI RICAMBI Per evitare errori nelle consegne di ricambi, Vi preghiamo di comunicarci le seguenti informazioni al momento dell ordinazione : 1. Tipo di macchina. 2. Numero di serie della macchina. 3. Quantitá dei pezzi desiderati. (Quantity) 4. Numero di codice del pezzo. (Part N ) 5. Descrizione del pezzo di ricambio. (Description) 6. Misura, in caso di ordine per metro. COMMANDE DE PIECES DE RECHANGE Les indications suivantes doivent être fournies lors de la commande de pièces de rechange, afin d éviter toute erreur de livraison : 1. Type de machine. 2. Numéro de série. 3. Quantité désirée de pièce de rechange. (Quantity) 4. Numéro de la pièce de rechange. (Part N ) 5. Description de la pièce de rechange. (Description) 6. Longueur en cas de commande par mètre. File: _POL_NO.doc Page 10 / 26

11 SPARE PARTS Note : To place spare part order, use : - The serial number of the machine - The description and the part number RANGE OF POWER FLOATS Type Engine brand Order numbers Description BG49GS HONDA DYNAPAC Blade arms BG49GL HONDA DYNAPAC Blade arms BG49GS HONDA Hexagonal blade arms ACCESSORIES Description MAINTENANCE KITS BG49 P/N P/N BG49 P/N Set of 4 blades Spring clips (8 per machine) Smoothing disc Lifting eye SPARE PARTS IN THE MAINTENANCE KITS BG49 GS P/N BG49 GL P/N Clutch cable Throttle cable Blade angle cable V-belt (2) Dead-man handle Spark plug Air filter element Air filter foam Carburettor gasket set File: _POL_NO.doc Page 11 / 26

12 ENGINE AND CLUTCH BG49GS BG49GL Ref. Description P/N Qty P/N Qty 1 Lever Spacer Pulley Pulley Nut Engine HONDA Cover holder Bearing Screw Retaining ring Screw Screw Washer Nut Nut Washer V-belt Spring Cover Belt guide Screw Nut Screw Screw Washer Screw Screw Key Dynapac Decal Model Decal File: _POL_NO.doc Page 12 / 26

13 File: _POL_NO.doc Page 13 / 26

14 SHORT HANDLE BG49GS Ref. Description P/N Qty 1 Handle holder Cable tensionner Pulley Shaft Operating handle Sleeve Pin Screw Washer Screw Cable stop Screw Blade angle cable Handle Handle Pin Washer Nut Clutch cable Dead man handle Cable stop Throttle cable Throttle lever * Screw Expanding screw Handle holder Screw Screw Nut Handle Handle Cable shoe On/Off switch On/Off plate Membrane Sealing washer Cable m 38 Belly cushion Dynapac Decal Decal Option : Lifting eye cpl Nipple * Holder Decal Screw * Kit complete throttle lever : P/N File: _POL_NO.doc Page 14 / 26

16 LONG HANDLE File: _POL_NO.doc Page 16 / 26 BG49GL Ref. Description P/N Qty 1 Screw Screw Sleeve Pin Retaining ring Cable stop Nut Gland Terminal Handle Plug Handle Switch Membrane Washer ON/OFF plate Sleeve Cable Decal Pipe Stay upper Stay lower Dead man handle Handle holder Holder Base Cover Screw Cover Screw Nut Bracket Throttle cable Clutch cable Blade angle cable Shaft Sleeve Plate Lifting eye Lower handle Spacer Box Shaft upper Screw Screw Screw Screw Screw Screw Screw

17 BG49GL Ref. Description P/N Qty 51 Screw Screw Screw Nut Washer Washer Washer Washer Washer Pin Screw Handle Clamp Stay Terminal Throttle lever Nipple File: _POL_NO.doc Page 17 / 26

20 BLADES AND GUARD RING BG49GS BG49GL P/N P/N P/N Ref. Description P/N Qty P/N Qty 1 Shaft Fork Pulley Nut Pin Pin Bearing Cup Plate Screw Washer Hub Screw Screw Nut Grease nipple Cable stop Screw Bolt Washer Screw Nut Guard ring Dynapac balde shaft Hexagonal blade shaft Pin Screw Dynapac blade Bolt-on blade Gear box Spring holder Washer Holder Washer File: _POL_NO.doc Page 20 / 26

22 GEARBOX P/N Ref. Description P/N Qty 1 Housing Secondary shaft Bearing Bearing Worm screw Worm wheel Key Key Key Oil plug Retaining ring Retaining ring Seal ring Seal ring End cover Screw Nut File: _POL_NO.doc Page 22 / 26

24 EO СЕРТИФИКАТ ЗА СЪОТВЕТСТВИЕ / PROHLÁŠENÍ O SHODĚ EU / EU-OVERENSSTEMMELSESRKLÆRING / CONFORMITEITSVERKLARIN EC / CERTIFICATE OF CONFORMITY EC / EUROOPA ÜHENDUSE TÜÜBIVASTAVUSE TUNNISTUS / VAATIMUSTENMUKAISUUSTODISTUS (EU) / CERTIFICAT DE CONFORMITE CE / KONFORMITÄTSBESCHEINIGUNG EG / ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ / CE MEGFELELİSÉGI NYILATKOZAT / DICHIARAZIONE CE DI CONFORMITA / EK ATBILSTĪBAS DEKLARĀCIJA / CE SERTIFIKATAS / CERTYFIKAT ZGODNOŚCI Z NORMAMI UNII EUROPEJSKIEJ / CERTIFICADO DE CONFORMIDADE CE / CERTIFICAT DE CONFORMITATE CE / СЕРТИФИКАТ СООТВЕТСТВИЯ ЕЭС / PREHLÁSENIE O ZHODE EU / CERTIFIKAT O SKLADNOSTI CE / CERTIFICADO DE CONFORMIDAD CON LA CE / KONFORMITETSCERTIFIKAT EC / UYGUNLUK BELGESĐ AT / EF SAMSVARSSERTIFIKAT EO СЕРТИФИКАТ ЗА СЪОТВЕТСТВИЕ Route de Néville BP36 / PROHLÁŠENÍ O SHODĚ EU / EU- OVERENSSTEMMELSESRKLÆRING / CONFORMITEITSVERKLARIN EC / CERTIFICATE OF CONFORMITY EC / BG49 EUROOPA ÜHENDUSE TÜÜBIVASTAVUSE TUNNISTUS / VAATIMUSTENMUKAISUUSTODISTUS (EU) / CERTIFICAT DE CONFORMITE CE / KONFORMITÄTSBESCHEINIGUNG DIRECTIVA EG / 2002/96, ако е от електрически тип. ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ / CE MEGFELELİSÉGI det er elektrisk. NYILATKOZAT / tipo eléctrico. DICHIARAZIONE CE DI CONFORMITA / EK ATBILSTĪBAS 2004/108, 2002/95 ja 2002/96. DEKLARĀCIJA / CE SERTIFIKATAS / est de type électrique. CERTYFIKAT ZGODNOŚCI Z ηλεκτρικού NORMAMI τύπου. UNII EUROPEJSKIEJ / CERTIFICADO berendezésrıl van szó. DE 2004/108, 2002/95 & 2002/96, ja tā ir elektriska. CONFORMIDADE CE / CERTIFICAT DE CONFORMITATE 2002/95, tik elektriniams prietaisams CE / СЕРТИФИКАТ een elektrisch type is. СООТВЕТСТВИЯ ЕЭС / PREHLÁSENIE O elektrycznym. ZHODE EU / CERTIFIKAT O SKLADNOSTI Der Hersteller / The manufacturer / Производителят / Fabrikanten / El fabricante / Tootja / Valmistaja / Le fabricant / Ο κατασκευαστής / A gyártó / Ražotājs / Gamintojas / De fabrikant / Producent / Producatorul / Изготовитель / Výrobca / Proizvajalec / Tillverkaren / Üretici / Il Costruttore / O Fabricante / Výrobce / Fabrikanten VIBRATECHNIQUES SASU F Saint Valery en Caux bescheinigt, dass die Maschine / certifies that the machine / удостоверява, че машината / bekræfter, at maskinen / certifica que la máquina / kinnitab, et antud seade / vakuuttaa, että kone / certifie que la machine / πιστοποιεί ότι η µηχανή / tanúsítja, hogy a berendezés / deklarē ka ierīce / patvirtina, kad mašina / verklaart dat de machine / zaświadcza, Ŝe urządzenie / certifica ca echipamentul / удостоверяет, что машина / prehlasuje, že tento stroj / potrjuje, da je stroj / intygar att maskinen / bu makinanın tasdik eder./ dichiara che l apparecchiatura / certifica que o equipamento / prohlašuje, že tento stroj / bekrefter at maskinen Gasoline power floats Handelsname / Brand / марка / Mærke / Marca / Kaubamärk / Tuotemerkki / Marque / Εµπορικό σήµα / Márkájú / Marka / Modelis / Merk / Marki / Марка / Typ / Znamka / Märke / Marka / Denominazione commerciale / Marca / Značkatyp / Merke 1. Hergestellt wurde unter Beachtung und Einhaltung der EUROPA-VERORDNUNG 2006/42/EG. Is manufactured in conformity with the EUROPEAN DIRECTIVE 2006/42/EC. произведена в съответствие с ЕВРОПЕЙСКА ДИРЕКТИВА 2006/42/CE. Er fremstillet i overensstemmelse med EUDIREKTIVET 2006/42/EC Ha sido fabricada en conformidad con la EUROPEA 2006/42/EC. On valmistatud vastavuses Euroopa Ühenduse direktiiviga 2006/42/EÜ. On valmistettu EU-DIREKTIIVIN 2006/42/EY mukaisesti. Est fabriquée conformément à la DIRECTIVE EUROPEENNE 2006/42/CE. Κατασκευάζεται σύµφωνα µε την ΕΥΡΩΠΑΪΚΗ Ο ΗΓΙΑ 2006/42/EC. Megfelel a 2006/42/EK európai irányelv rendelkezéseinek. Ir ražota saskaħā ar Eiropas Direktīvu 2006/42/EC. Pagaminta pagal Europos direktyvas 2006/42/EC Is vervaardigd in overeenstemming met de Europese richtlijn 2006/42/EG. Jest produkowane zgodnie z wymaganiami EUROPEJSKIEJ DYREKTYWY 2006/42/EC. Este produs in conformitate cu DIRECTIVA EUROPEANA 2006/42/EC. Произведена в соответствии с ЕВРОПЕЙСКОЙ ДИРЕКТИВОЙ 2006/42/EC. Je vyrobený v súlade v zhode s Európskou smernicou 2006/42/EC. Izdelan v skladu z EVROPSKO DIREKTIVO 2006/42/CE. Är tillverkad i överensstämmelse med det EUROPEISKA DIREKTIVET 2006/42/EC. AVRUPA DĐREKTĐFĐ 2006/42/EC ye uygun imal edildiğini, è conforme alle disposizioni della Direttiva 2006/42/CE (Direttiva Macchine); Fabricado em conformidade com as DIRECTIVAS EUROPEIAS 2006/42/EC. Je vyroben ve shodě s EVROPSKÝM NAŘÍZENÍM 2006/42 EC. er fabrikkert i samsvar med EUROPEISK DIREKTIV 2006/42/EF. 2. Sofern es sich um ein elektrisches Gerät handelt, ist auch die EUROPA-VERORDNUNG 2006/95, 2004/108, 2002/95 & 2002/96 entsprechend beachtet und eingehalten worden. Is also manufactured in conformity with the EUROPEAN DIRECTIVE 2006/95, 2004/108, 2002/95 & 2002/96, if it is of an electric type. Машината е произведена, също така, в съответствие с ЕВРОПЕЙСКИ ДИРЕКТИВИ 2006/95, 2004/108, 2002/95 и Det er også fremstillet i overensstemmelse med EU- DIREKTIVERNE 2006/95, 2004/108, 2002/95 & 2002/96, hvis Está fabricada asimismo en conformidad con la DIRECTIVA EUROPEA 2006/95, 2004/108, 2002/95 & 2002/96, si es de Kui tegemist on elektrilise seadmega, vastab selle valmistamine ka Euroopa Ühenduse direktiividele 2006/95, On valmistettu EU-DIREKTIIVIEN 2006/95, 2004/108, 2002/95 & 2002/96 mukaisesti, jos kyseessä on sähkötoiminen kone. Est également fabriquée conformément à la DIRECTIVE EUROPEENNE 2006/95, 2004/108, 2002/95 & 2002/96, si elle Κατασκευάζεται επίσης σύµφωνα µε την ΕΥΡΩΠΑΪΚΗ Ο ΗΓΙΑ 2006/95, 2004/108, την 2002/95 & την 2002/96, εάν είναι Megfelel továbbá a 2006/95, 2004/108, 2002/95 és 2002/96 EURÓPAI IRÁNYELVEKNEK, amennyiben elektromos Ir arī ražota saskaħā ar Eiropas Direktīviem 2006/95, Taip pat atitinka Europos direktyvas 2006/95, 2004/95 ir Ook is vervaardigd in overeenstemming met de Europese richtlijn 2006/95, 2004/108, 2002/95 en 2002/96, indien het Jest takŝe produkowane zgodnie z wymaganiami EUROPEJSKICH DYREKTYW 2006/95, 2004/108, 2002/95 oraz 2002/96, jeŝeli jest urządzenie zasilane prądem

25 Este LIEFERANTENERKLÄRUNG de asemenea produs in conformitate cu DIRECTIVA EUROPEANA 2006/95, 2004/108, 2002/95 & 2002/96, in 2, EN EG / cazul in care este de natura electrica. Также произведена в соответствии с ЕВРОПЕЙСКИМИ vaatimukset. ДИРЕКТИВАМИ DECLARATION 2006/95, 2004/108, 2002/95 OF & 2002/96, INCORPORATION EC / если это электрическое оборудование. EN , EN , EN Je taktiež vyrobený v zhode s Európskou smernicou 2006/95, 2004/108, ЕО 2002/95 ДЕКЛАРАЦИЯ a 2002/96, ak ide o elektrický typ stroja. ЗА РЕГИСТРИРАНЕ EN , EN , EN / Prav tako je izdelan v skladu z EVROPSKO DIREKTIVO 2006/95, 2004/108, 2002/95 & 2002/96, če je električnega EURÓPAI SZABVÁNYBAN foglaltaknak. tipa. BESTEMMELSE OM EF-INKORPORATION Ari atbilst Eiropas standartu / Om den är av elektrisk typ, är den även tillverkad i EN överensstämmelse med de EUROPEISKA DIREKTIVEN 2006/95, DECLARACION 2004/108, 2002/95 & 2002/96. DE INCORPORACION EN A LA Ayrıca, bir elektrikli ürün ise, AVRUPA DĐREKTĐFĐ 2006/95, 2004/108, 2002/95 ve 2002/96 ye uygun imal edildiğini, EN se CE l apparecchiatura è / elettrica, è altresì EUROOPA conforme alle ÜHENDUSE Direttive Europee 2006/95, 2004/108, 2002/95 & 2002/96; EN , EN Também fabricado em conformidade com as DIRECTIVAS EUROPEIAS VASTAVUSDEKLARATSIOON 2006/95, 2004/108, 2002/95 & 2002/96, se são EN , EN , / VAKUUTUS EN do tipo eléctrico. Je současně vyroben ve shodě s EVROPSKÝM NAŘÍZENÍM 1, EN , EN /95, EU-NORMIEN 2004/108, 2002/95 & 2002/96 CE, jestliže se jedná TÄYTTÄMISESTÄ o / elektrický typ stroje. 2, EN Den er også fabrikkert i samsvar med EU-DIREKTIV 2006/95, 2004/108, DECLARATION 2002/95 og 2002/96, hvis den er av den D INCORPORATION elektriske EN , EN CE / typen. STANDARDEN EN , EN , EN ΗΛΩΣΗ Die EUROPA STANDARD ΤΗΣ EN , EN , ΕΝΣΩΜΑΤΩΣΗΣ ΕΚ / EN12649 wurden beachtet und eingehalten. EN12649 e uyumlu olduğunu, Also complies with the EUROPEAN STANDARD EN , EN , BEÉPÍTÉSI EN NYILATKOZAT EN , EN / EK Машината е произведена също така в съответствие с ЕВРОПЕЙСКИ СТАНДАРТ EN , EN , EN , EN , EN EN DEKLARĀCIJA INCORPORATION / CE Det er også i overensstemmelse med EU-STANDARDEN EN , EN , EN Cumple DEKLARACIJA con la NORMA EUROPEA EN , / EG EN , INBOUWVERKLARING EN , EN EN Name und Adresse der Person, die im Besitz der technischen Dokumentation ist / Name / and address CERTYFIKAT of person who owns technical information ZGODNOŚCI / Име и адрес на лицето, EC / разполагащо с техническите документи. / Navn og adresse på den person, der ejer de DECLARATIE tekniske oplysninger. / Nombre y dirección DE de la persona CONFORMITATE que posee la información técnica. / CE / Tehnilist dokumentatsiooni omava isiku nimi ja aadress. / Teknisten tietojen omistajan nimi ja osoite. / Nom et adresse de la personne possédant les informations techniques. / Όνοµα και ДЕКЛАРАЦИЯ διεύθυνση του προσώπου που είναι κύριου ОБЪЕДИНЕНИЯ των τεχνικών πληροφοριών. / A mőszaki ЕЭС Jean-Rémy / információkkal rendelkezı személy neve és címe. / Vārds un adrese personai, kura ir CHASSE tehniskās informācijas īpašnieks. / Už techninę informaciją atsakingo žmogaus vardas ir DEKLARÁCIA adresas / Naam en adres van de persoon die ZAČLENENIA eigenaar is van technische informatie. / Imię i EU / nazwisko oraz adres osoby, która posiada informacje techniczne. / Numele si adresa persoanei care detine informatiile tehnice. / Фамилия и имя обладателя технической DEKLARACIJA информации. / Meno a adresa osoby, ktorá O vlastní technické VKLJUČITVI informácie / Ime in naslov CE / osebe, ki ima tehnične informacije. / Namn och adress av personen som äger teknisk INBYGGNADSDEKLARATION information. / Teknik dökümanın sahibinin isim ve adresi. / Nome e recapito del EC proprietario / ÜRETĐCĐ delle informazioni tecniche / Nome e morada do Cliente / Jméno a adresa osoby, která vlastní technickou dokumentaci / Navn og adresse til personen som innehar de tekniske data. BEYANI Ort / Place / Изготвено AT в / Sted // Lugar LIEFERANTENERKLÄRUNG / Asukoht / Paikka / Fait à / Τόπος / Kelt / Vieta / Plaatsen / Miejsce / Localitatea / Местоположение / Miesto / Napisano v / Luogo / EG Localidade / / DECLARATION Místo OF INCORPORATION Datum / Date / Дата / Dato / Fecha / Kuupäev / Päivämäärä / Date / Ηµεροµηνία / Dátum 04/01/2010 / Datums / Data / Дата / Dátum / Yer / Data / Den EC / ЕО ДЕКЛАРАЦИЯ ЗА Unterschrift / Signature / Подпис / Underskrift / Firma / Allkiri / Allekirjoitus / Signatura / РЕГИСТРИРАНЕ Υπογραφή / Aláírás / Paraksts / Parašas / Handtekening / BESTEMMELSE / Podpis / Semnatura / Подпись OM EF- / Signatur / Đmza / Firma / Assinatura / Pascal Courroux INKORPORATION / DECLARACION Plant Manager DE INCORPORACION A LA CE / EUROOPA Vastab masin ka Euroopa standardile EN , EN Täyttää EU-STANDARDIN EN , EN , EN12649 Est également conforme à la NORME EUROPEENNE Επίσης συµµορφώνεται µε τα ΕΥΡΩΠΑΪΚΑ ΠΡΟΤΥΠΑ Megfelel továbbá az EN , EN , EN12649 EN , EN , Taip pat atitinka Europos standartus EN , EN , Ook voldoet aan de Europese norm EN , EN , Jest takŝe zgodne z EUROPEJSKĄ NORMĄ EN , Este de asemenea conform cu STANDARDUL EUROPEAN Также отвечает ЕВРОПЕЙСКИМ СТАНДАРТАМ EN Tiež vyhovuje Európskemu štandardu EN , EN Prav tako je skladen z EVROPSKO NORMO EN , Uppfyller den dessutom också den EUROPEISKA Ayrıca AVRUPA STANDARDI EN , EN , Sono state applicate le norme armonizzate EN , Também de acordo com as normas EUROPEIAS STANDARD Také splňuje EVROPSKÝ STANDARD EN , EN , EN Den er også i samsvar med EUROPEISK NORM EN , Vibratechniques F Saint Valery en Caux Saint Valéry en Caux

26 Atlas Copco Construction Tools AB Stockholm Sweden We reserve the right to change specifications without notice. Photos and illustrations do not always show standard versions of machines.
