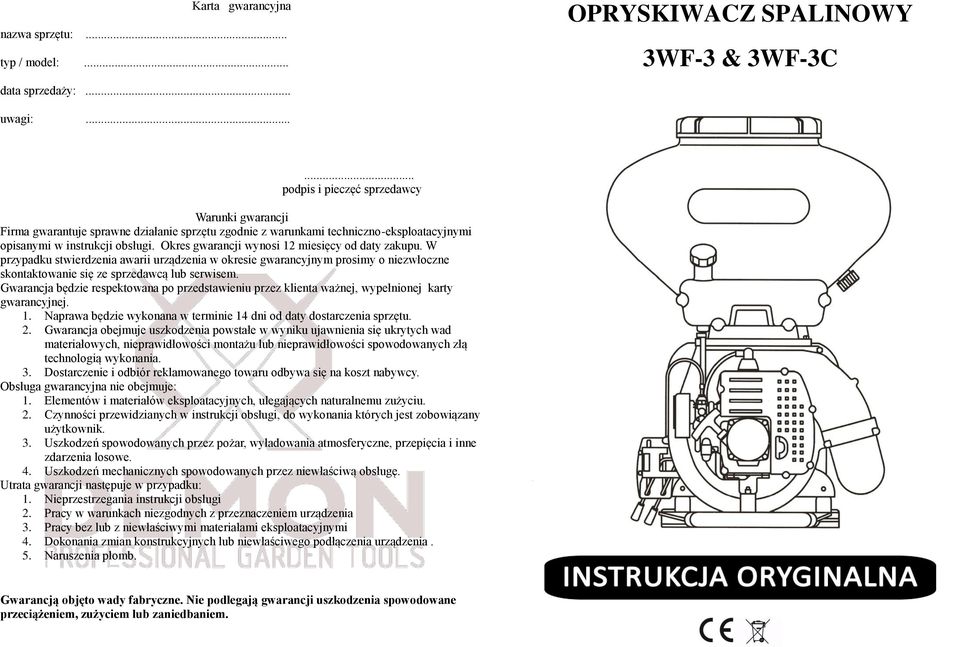

1 Karta gwarancyjna nazwa sprzętu:... typ / model:... data sprzedaży:... OPRYSKIWACZ SPALINOWY 3WF-3 & 3WF-3C uwagi: podpis i pieczęć sprzedawcy Warunki gwarancji Firma gwarantuje sprawne działanie sprzętu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi. Okres gwarancji wynosi 12 miesięcy od daty zakupu. W przypadku stwierdzenia awarii urządzenia w okresie gwarancyjnym prosimy o niezwłoczne skontaktowanie się ze sprzedawcą lub serwisem. Gwarancja będzie respektowana po przedstawieniu przez klienta ważnej, wypełnionej karty gwarancyjnej. 1. Naprawa będzie wykonana w terminie 14 dni od daty dostarczenia sprzętu. 2. Gwarancja obejmuje uszkodzenia powstałe w wyniku ujawnienia się ukrytych wad materiałowych, nieprawidłowości montażu lub nieprawidłowości spowodowanych złą technologią wykonania. 3. Dostarczenie i odbiór reklamowanego towaru odbywa się na koszt nabywcy. Obsługa gwarancyjna nie obejmuje: 1. Elementów i materiałów eksploatacyjnych, ulegających naturalnemu zużyciu. 2. Czynności przewidzianych w instrukcji obsługi, do wykonania których jest zobowiązany użytkownik. 3. Uszkodzeń spowodowanych przez pożar, wyładowania atmosferyczne, przepięcia i inne zdarzenia losowe. 4. Uszkodzeń mechanicznych spowodowanych przez niewłaściwą obsługę. Utrata gwarancji następuje w przypadku: 1. Nieprzestrzegania instrukcji obsługi 2. Pracy w warunkach niezgodnych z przeznaczeniem urządzenia 3. Pracy bez lub z niewłaściwymi materiałami eksploatacyjnymi 4. Dokonania zmian konstrukcyjnych lub niewłaściwego podłączenia urządzenia. 5. Naruszenia plomb. Gwarancją objęto wady fabryczne. Nie podlegają gwarancji uszkodzenia spowodowane przeciążeniem, zużyciem lub zaniedbaniem.

Okres gwarancji wynosi 12 miesięcy od daty zakupu. W przypadku stwierdzenia awarii urządzenia w okresie gwarancyjnym prosimy o niezwłoczne skontaktowanie się ze sprzedawcą lub serwisem.

DEKLARACJA ZGODNOŚCI Deklaracja zgodności: Oświadczamy, że produkt przedstawiony w 'Dane techniczne'/ 'Specyfikacja' odpowiada wymaganiom następujących norm i dokumentów normatywnych EN ISO

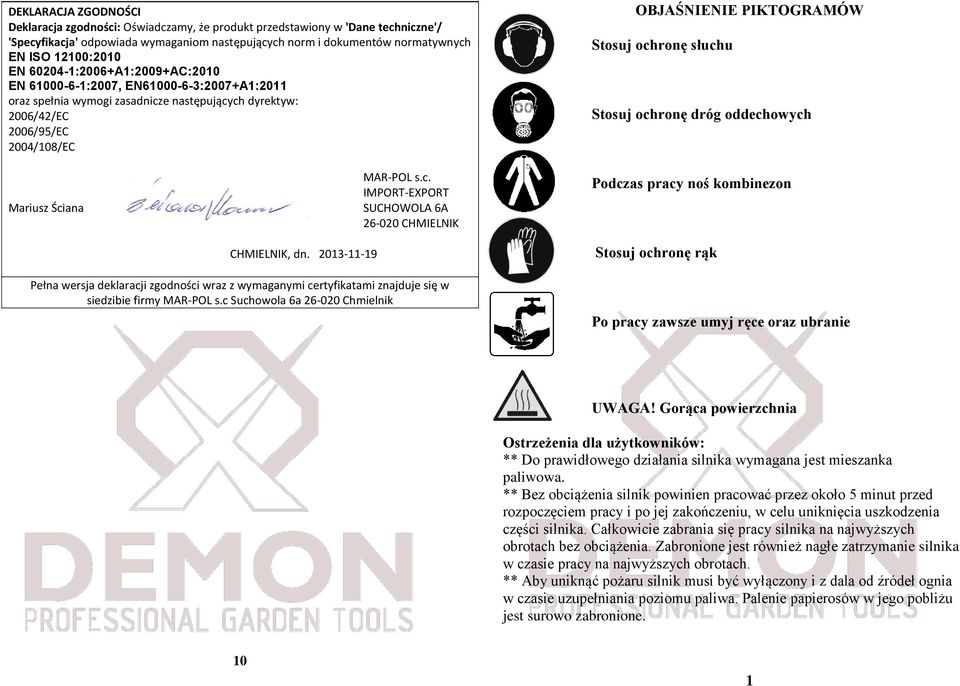

3 DEKLARACJA ZGODNOŚCI Deklaracja zgodności: Oświadczamy, że produkt przedstawiony w 'Dane techniczne'/ 'Specyfikacja' odpowiada wymaganiom następujących norm i dokumentów normatywnych EN ISO 12100:2010 EN :2006+A1:2009+AC:2010 EN :2007, EN :2007+A1:2011 oraz spełnia wymogi zasadnicze następujących dyrektyw: 2006/42/EC 2006/95/EC 2004/108/EC OBJAŚNIENIE PIKTOGRAMÓW Stosuj ochronę słuchu Stosuj ochronę dróg oddechowych Mariusz Ściana CHMIELNIK, dn MAR-POL s.c. IMPORT-EXPORT SUCHOWOLA 6A CHMIELNIK Podczas pracy noś kombinezon Stosuj ochronę rąk Pełna wersja deklaracji zgodności wraz z wymaganymi certyfikatami znajduje się w siedzibie firmy MAR-POL s.c Suchowola 6a Chmielnik Po pracy zawsze umyj ręce oraz ubranie UWAGA! Gorąca powierzchnia Ostrzeżenia dla użytkowników: ** Do prawidłowego działania silnika wymagana jest mieszanka paliwowa. ** Bez obciążenia silnik powinien pracować przez około 5 minut przed rozpoczęciem pracy i po jej zakończeniu, w celu uniknięcia uszkodzenia części silnika. Całkowicie zabrania się pracy silnika na najwyższych obrotach bez obciążenia. Zabronione jest również nagłe zatrzymanie silnika w czasie pracy na najwyższych obrotach. ** Aby uniknąć pożaru silnik musi być wyłączony i z dala od źródeł ognia w czasie uzupełniania poziomu paliwa. Palenie papierosów w jego pobliżu jest surowo zabronione. 10 1

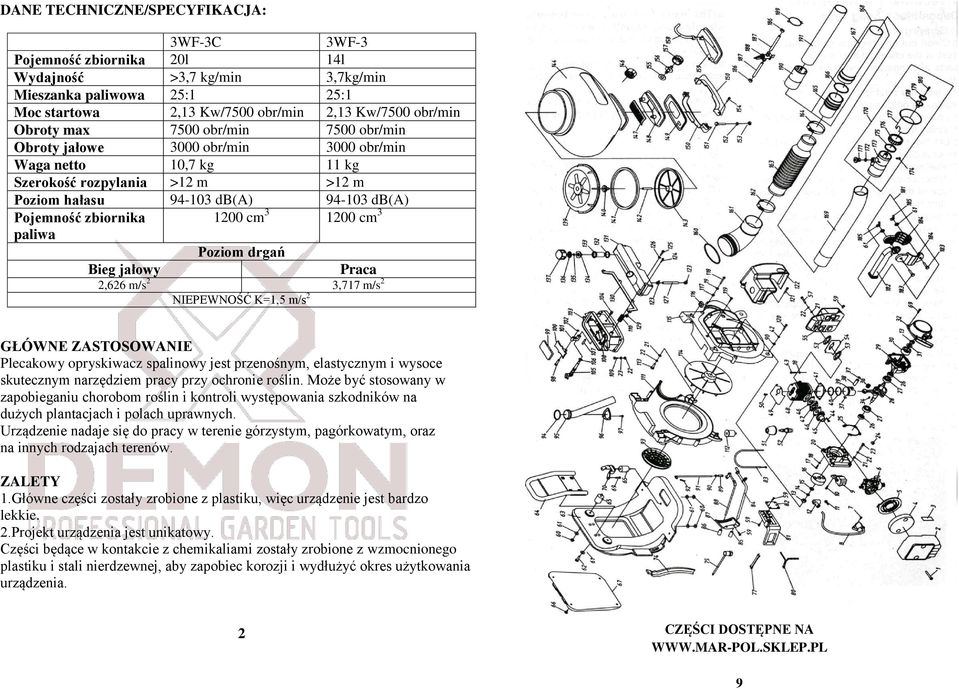

4 DANE TECHNICZNE/SPECYFIKACJA: 3WF-3C 3WF-3 Pojemność zbiornika 20l 14l Wydajność >3,7 kg/min 3,7kg/min Mieszanka paliwowa 25:1 25:1 Moc startowa 2,13 Kw/7500 obr/min 2,13 Kw/7500 obr/min Obroty max 7500 obr/min 7500 obr/min Obroty jałowe 3000 obr/min 3000 obr/min Waga netto 10,7 kg 11 kg Szerokość rozpylania >12 m >12 m Poziom hałasu db(a) db(a) Pojemność zbiornika 1200 cm cm 3 paliwa Poziom drgań Bieg jałowy Praca 2,626 m/s 2 3,717 m/s 2 NIEPEWNOŚĆ K=1,5 m/s 2 GŁÓWNE ZASTOSOWANIE Plecakowy opryskiwacz spalinowy jest przenośnym, elastycznym i wysoce skutecznym narzędziem pracy przy ochronie roślin. Może być stosowany w zapobieganiu chorobom roślin i kontroli występowania szkodników na dużych plantacjach i polach uprawnych. Urządzenie nadaje się do pracy w terenie górzystym, pagórkowatym, oraz na innych rodzajach terenów. ZALETY 1.Główne części zostały zrobione z plastiku, więc urządzenie jest bardzo lekkie. 2.Projekt urządzenia jest unikatowy. Części będące w kontakcie z chemikaliami zostały zrobione z wzmocnionego plastiku i stali nierdzewnej, aby zapobiec korozji i wydłużyć okres użytkowania urządzenia. 2 CZĘŚCI DOSTĘPNE NA 9

cm 3 paliwa Poziom drgań Bieg jałowy Praca 2,626 m/s 2 3,717 m/s 2 NIEPEWNOŚĆ K=1,5 m/s 2 GŁÓWNE ZASTOSOWANIE Plecakowy opryskiwacz spalinowy jest przenośnym, elastycznym i wysoce skutecznym

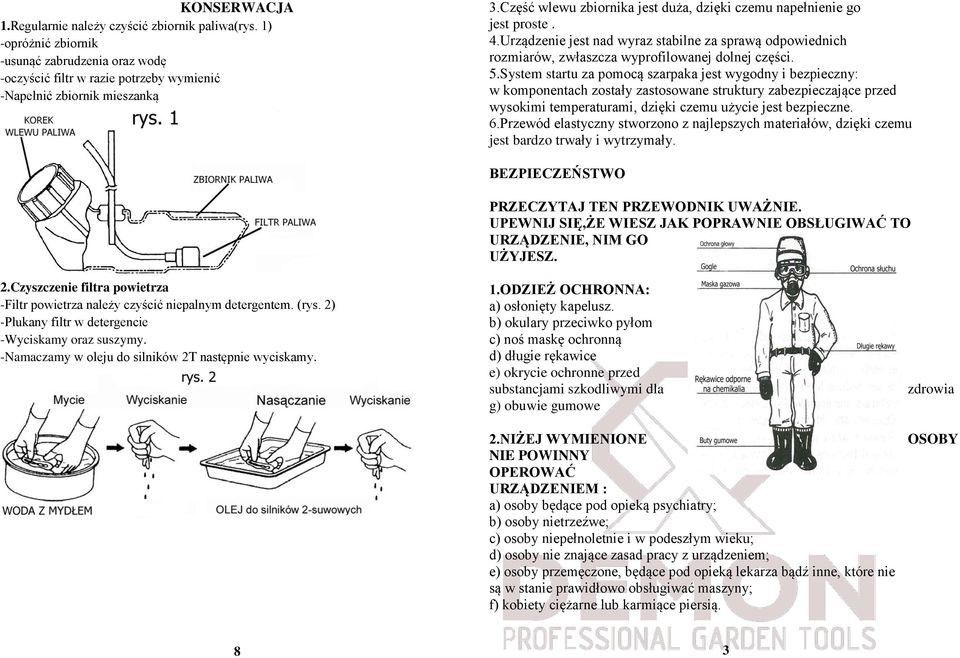

5 KONSERWACJA 1.Regularnie należy czyścić zbiornik paliwa(rys. 1) -opróżnić zbiornik -usunąć zabrudzenia oraz wodę -oczyścić filtr w razie potrzeby wymienić -Napełnić zbiornik mieszanką 3.Część wlewu zbiornika jest duża, dzięki czemu napełnienie go jest proste. 4.Urządzenie jest nad wyraz stabilne za sprawą odpowiednich rozmiarów, zwłaszcza wyprofilowanej dolnej części. 5.System startu za pomocą szarpaka jest wygodny i bezpieczny: w komponentach zostały zastosowane struktury zabezpieczające przed wysokimi temperaturami, dzięki czemu użycie jest bezpieczne. 6.Przewód elastyczny stworzono z najlepszych materiałów, dzięki czemu jest bardzo trwały i wytrzymały. BEZPIECZEŃSTWO PRZECZYTAJ TEN PRZEWODNIK UWAŻNIE. UPEWNIJ SIĘ,ŻE WIESZ JAK POPRAWNIE OBSŁUGIWAĆ TO URZĄDZENIE, NIM GO UŻYJESZ. 2.Czyszczenie filtra powietrza -Filtr powietrza należy czyścić niepalnym detergentem. (rys. 2) -Płukany filtr w detergencie -Wyciskamy oraz suszymy. -Namaczamy w oleju do silników 2T następnie wyciskamy. 1.ODZIEŻ OCHRONNA: a) osłonięty kapelusz. b) okulary przeciwko pyłom c) noś maskę ochronną d) długie rękawice e) okrycie ochronne przed substancjami szkodliwymi dla g) obuwie gumowe 2.NIŻEJ WYMIENIONE NIE POWINNY OPEROWAĆ URZĄDZENIEM : a) osoby będące pod opieką psychiatry; b) osoby nietrzeźwe; c) osoby niepełnoletnie i w podeszłym wieku; d) osoby nie znające zasad pracy z urządzeniem; e) osoby przemęczone, będące pod opieką lekarza bądź inne, które nie są w stanie prawidłowo obsługiwać maszyny; f) kobiety ciężarne lub karmiące piersią. zdrowia OSOBY 8 3

System startu za pomocą szarpaka jest wygodny i bezpieczny: w komponentach zostały zastosowane struktury zabezpieczające przed wysokimi temperaturami, dzięki czemu użycie jest bezpieczne. 6.

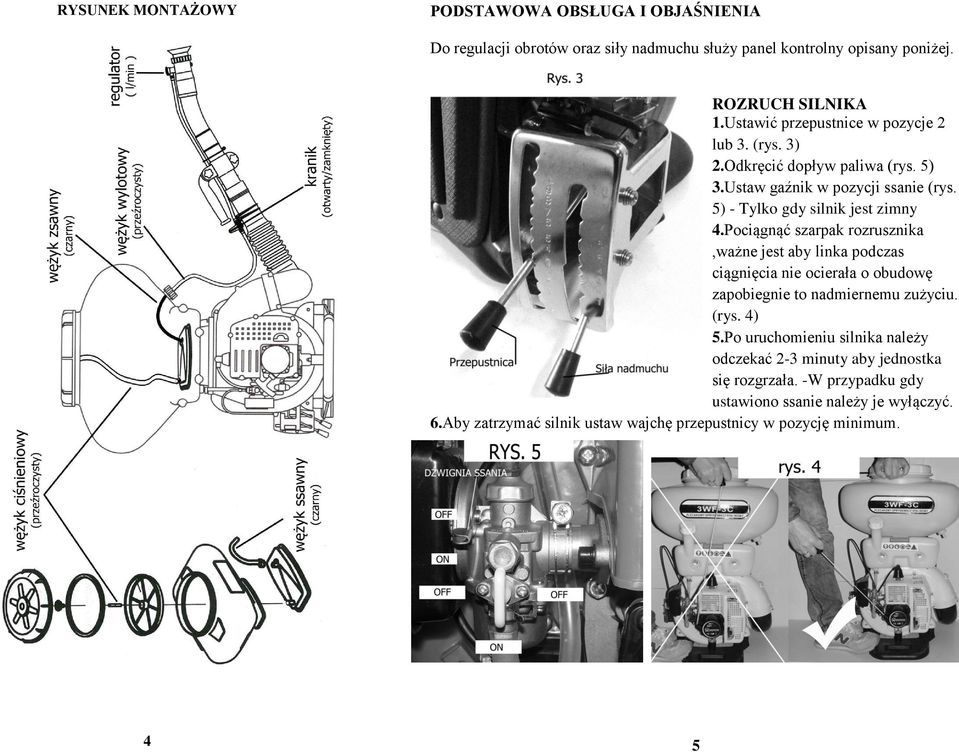

6 RYSUNEK MONTAŻOWY PODSTAWOWA OBSŁUGA I OBJAŚNIENIA Do regulacji obrotów oraz siły nadmuchu służy panel kontrolny opisany poniżej. ROZRUCH SILNIKA 1.Ustawić przepustnice w pozycje 2 lub 3. (rys. 3) 2.Odkręcić dopływ paliwa (rys. 5) 3.Ustaw gaźnik w pozycji ssanie (rys. 5) - Tylko gdy silnik jest zimny 4.Pociągnąć szarpak rozrusznika,ważne jest aby linka podczas ciągnięcia nie ocierała o obudowę zapobiegnie to nadmiernemu zużyciu. (rys. 4) 5.Po uruchomieniu silnika należy odczekać 2-3 minuty aby jednostka się rozgrzała. -W przypadku gdy ustawiono ssanie należy je wyłączyć. 6.Aby zatrzymać silnik ustaw wajchę przepustnicy w pozycję minimum. 4 5

Pociągnąć szarpak rozrusznika,ważne jest aby linka podczas ciągnięcia nie ocierała o obudowę zapobiegnie to nadmiernemu zużyciu. (rys. 4) 5.
