1 CONCRETE EQUIPMENT Zacieraczki BG39 Instrukcje i katalog części zamiennych Manual number : _POL_NO.DOC Revision : 4

2 PODSUMOWANIE OGÓLNYMI ZASADAMI BEZPIECZEŃSTWA... 4 Obejmuje urządzenia...4 Symbole...4 WaŜne wskazówki dla twojego bezpieczeństwa...4 WyposaŜenie bezpieczeństwa...4 Strefa pracy...4 Zasilanie...5 Uruchmanie...5 UŜytkowanie...5 Obsługa...5 BądŜ czukny!...5 OGÓLNE... 6 KONSTRUKCJA... 6 DANE TECHNICZNE... 6 RYSUNKI WYMIAROWE... 7 Stanowisko Pracy...7 Pozycja transportowa...7 INSTRUKCJA MONTAśOWA... 8 ZABUDOWA SILNIKA...8 INSTALACJA UCHWYTU ROBOCZEGO...9 ZAKŁADANIE ŁOPATEK...9 TEST...9 NARZĘDZIA WARSZTATOWE...9 INSTRUKCJA UśYTKOWANIA PRZED URUCHOMIENIEM...10 ROZRUCH...10 ZATRZYMYWANIE...10 Składany uchwyt...11 NUMERY KATALOGOWE WERSJE ZACIERACZEK...11 AKCESORIA...11 OBSŁUGA CODZIENNIE...12 CO TYDZIEŃ (50 godzin)...12 Zestawy naprawcze...12 KATALOG CZĘŚCI ZAMIENNYCH Dead man clutch...14 Centrifugal clutch...16 Handle BG39GS...18 Handle BG39GF...20 File: _POL_NO.doc Page 2 / 32

3 Handle BG39GS with centrifugal clutch...22 Handle BG39GL...24 Lower part BG39 (for serial numbers after february 2006)...26 Lower part BG39 (for serial numbers before february 2006)...28 Centrifugal clutch...30 File: _POL_NO.doc Page 3 / 32

4 OGÓLNYMI ZASADAMI BEZPIECZEŃSTWA OBEJMUJE URZĄDZENIA Napędzane silnikiem elektrycznym, pneumatycznym, benzynowym lub wysokopręŝnym. SYMBOLE Słowa OSTRZEśENIE oraz UWAGA uŝywane w instrukcji mają następujące znaczenie: OSTRZEśENIE oznacza ryzyko lub ryzykowne procedury, które mogłyby spowodować powaŝne obraŝenia lub śmierć, gdyby OSTRZEśENIE nie było przestrzegane. UWAGA oznacza ryzyko lub ryzykowne procedury, które mogłyby spowodować powaŝne obraŝenia lub śmierć, gdyby UWAGA nie była przestrzegane. WAśNE WSKAZÓWKI DLA TWOJEGO BEZPIECZEŃSTWA OSTRZEśENIE Urządzenie nie moŝe być modyfikowane bez uprzedniej zgody wytwórcy. NaleŜy korzystać tylko z oryginalnych części zamiennych. Jeśli dokonane zostaną modyfikacje bez uprzedniej zgody wytwórcy istnieje ryzyko powaŝnych obraŝeń obsługujących. Niniejsze zalecenia bezpieczeństwa są kompilacją międzynarodowych norm bezpieczeństwa. Sprawdzone i przestrzegane muszą być równieŝ przepisy lokalne. Przed uŝyciem urządzenia, naleŝy dokładnie zapoznać się z niniejszą instrukcją oraz umieścić ją w bezpiecznym miejscu. Upewnij się, Ŝe oznakowanie dotyczące uŝytkowania, bezpieczeństwa i obsługi jest czytelne. UŜywanie urządzenia jest ograniczone do zastosowań wymienionych w dokumentacji wyrobu. NaleŜy natychmiast wymieniać uszkodzone części. Części zuŝywające się naleŝy wymieniać we właściwym czasie. WYPOSAśENIE BEZPIECZEŃSTWA OSTRZEśENIE Dopuszczalny poziom dźwięku 85 db (A), moŝe być przekroczony ze względu na urządzenie i/lub zastosowanie. Długotrwała ekspozycja na głośny dźwięk, bez ochronników słuchu, moŝe spowodować trwałe uszkodzenie słuchu. Długotrwała ekspozycja na drgania moŝe uszkodzić dłonie, palce rąk i nadgarstki. W razie wystąpienia złego samopoczucia, skurczów lub bólu naleŝy przerwać uŝywanie urządzenia Przed wznowieniem pracy urządzeniem naleŝy zasięgnąć porady lekarskiej. NaleŜy zawsze uŝywać homologowanego wyposaŝenia bezpieczeństwa. Operatorzy i inny personel w bezpośredniej bliskości obszaru pracy powinni stosować: Kask ochronny. Ochronniki uszu. W warunkach zapylenia maska przeciwpyłowa. Rękawice ochronne. Obuwie ochronne. Okulary ochronne. Aby uniknąć ryzyka wciągnięcia odzieŝy przez pracujące urządzenia, naleŝy unikać luźnej odzieŝy. Długie włosy naleŝy osłaniać siatką. STREFA PRACY OSTRZEśENIE Nie uŝywaj urządzenie w warunkach zagroŝenia wybuchem. File: _POL_NO.doc Page 4 / 32

5 Nie uŝywaj urządzeń z silnikiem benzynowym lub wysokopręŝnym w miejscach źle przewietrzanych. Toksyczne spaliny takich silników mogą spowodować powaŝne zagroŝenie dla zdrowia. ZASILANIE OSTRZEśENIE Upewnij się, Ŝe źródła zasilania spełniają wymagania lokalnych i międzynarodowych norm bezpieczeństwa. Urządzenie elektryczne : NaleŜy się upewnić, Ŝe urządzenie jest przyłączane do źródła o napięciu i częstotliwości zgodnym z podanymi w tabliczce znamionowej. Przewód zasilający musi mieć odpowiedni przekrój. Sprawdź czy przewód i wtyk urządzenia nie są uszkodzone. Nie wyłączaj urządzeń przez wyjmowanie wtyku z gniazda. UŜywaj wyłącznika. Utrzymuj przewód z dala od ruchomych części urządzenia. Urządzenie pneumatyczne : Sprawdź, czy przewód powietrzny i jego złączki nie są uszkodzone. Nigdy nie próbuj rozłączać przewodu pod ciśnieniem. Najpierw wyłącz zasilanie z kompresora i pozostaw na kilka sekund pracujące urządzenie, aby zeszło ciśnienie z przewodu. Urządzenie o napędzie spalinowym : Benzyna ma bardzo niski punkt zapłonu i moŝe być w pewnych warunkach wybuchowa. Zajmując się paliwem nie zbliŝać się do gorących lub iskrzących przedmiotów, nie palić. Przed napełnieniem zbiornika, odczekać aŝ silnik ostygnie. Unikać rozlewania paliwa. URUCHMANIE UWAGA Przed uruchomieniem zapoznaj się z urządzeniem i upewnij, Ŝe nie ma Ŝadnych widocznych usterek. Następnie uruchom urządzenie zgodnie z instrukcją. UśYTKOWANIE UWAGA Urządzenie naleŝy uŝywać tylko do celów, do których jest przeznaczone. Upewnij się, Ŝe wiesz jak szybko zatrzymać je w sytuacji awaryjnej. Nie dotykaj ruchomych części podczas pracy. OBSŁUGA UWAGA Prace obsługowe muszą być wykonywane przez wykwalifikowany personel. Osób nieuprawnionych nie naleŝy dopuszczać do urządzenia. Nie przeprowadzać Ŝadnych obsług podczas pracy silnika. Nie wolno uŝywać uszkodzonego urządzenia. BĄDś CZUKNY! UWAGA Bądź zawsze skoncentrowany na swojej pracy. Zachowaj rozsądek. Nie uŝywaj urządzenia, gdy jesteś zmęczony, albo pod wpływem alkoholu lub leków, mogących wpłynąć na wzrok, czas reakcji, zdolność rozumowania. File: _POL_NO.doc Page 5 / 32

6 OGÓLNE Zacieraczki DYNAPAC BG39 są przeznaczone dla zgrubnego i dokładnego zacierania posadzek betonowych. Oryginalna instrukcja obsługi została napisana w języku angielskim. KONSTRUKCJA BG39 są napędzane czterosuwowym silnikiem gaźnikowym (1). Są one wyposaŝone w sprzęgło bezpieczeństwa (2), którego zwolnienie, takŝe wskutek puszczenia uchwytu roboczego (3) zatrzymuje natychmiast wirnik. Moc silnika przenoszona jest na wirnik, na którym umieszczone są łopatki (4) za pośrednictwem mechanicznego sprzęgła pasowego i przekładni redukcyjnej (5). Łopatki są osłonięte pierścieniem (6). Pokrętło regulacji łopatek (7) zapewnia łatwe i dokładne ustawienie kąta ich natarcia. Prędkość obrotowa wirnika jest regulowana dźwignią przepustnicy (8). Zatrzymywanie silnika sterowane jest wyłącznikiem (9), dzięki czemu operator, aby zatrzymać zacieraczkę, nie musi puszczać uchwytu. BG39 mogą być wyposaŝone w długi lub krótki uchwyt roboczy. 1 Silnik spalinowy 2 Sprzęgło bezpieczeństwa 3 Uchwyt roboczy 4 Łopatki 5 Przekładnia redukcyjna 6 Pierścień ochronny 7 Pokrętło regulacyjne 8 Dźwignia przepustnicy 9 Wyłącznik ON-OFF DANE TECHNICZNE BG39GF BG39GL Masa całkowita kg 76 (167,5) 88 (194) Średnica wirnika mm (35) (35) Prędkość robocza (obr/min) 50 to to 120 Liczba łopatek 4 4 SILNIK Marka HONDA HONDA Model GX160 QX GX160 QX Moc nominalna kw - (KM) (5.5) (5.5) At (r.p.m.) Paliwo Gasoline Gasoline Pojemność zbiornika paliwa l (1) (1) File: _POL_NO.doc Page 6 / 32

7 BG39GF BG39GL Poziom dźwięku mierzony 1 m od zacieraczki wg ISO 6081 db(a) WaŜone przyspieszenie skuteczne na uchwycie roboczym wg ISO (m/s 2 ) WYMIARY D x S x W (mm) x 930 x x 930 x (in) 70.9 x 36.6 x x 36.6 x39.8 UWAGA Powyzsza informacja stanowi jedynie ogólny opis, nie jest gwarantowana ani nie zawiera jakiegokolwiek rodzaju gwarancji. RYSUNKI WYMIAROWE Wymiary w mm. STANOWISKO PRACY POZYCJA TRANSPORTOWA File: _POL_NO.doc Page 7 / 32

8 INSTRUKCJA MONTAśOWA ZABUDOWA SILNIKA Dotyczy BG39 Kit (bez silnika) Nr kat lub wymiany silnika. Przygotowanie do silnika : HONDA GX160QX, Briggs & Stratton lub Robin EY20DU - Wkręcić cztery kołki (1) w podstawę (2) (śrubokręt o szerokości 5 mm). Zabezpieczyć Loctite 243 lub odpowiednikiem. Wstawić silnik na miejsce i zabezpieczyć podkładkami (3) i nakrętkami (4) (klucz płaski 17mm). Uwaga: Dla silnika Robin umieścić między silnikiem a podstawą 4 podkładki (5). ZałoŜyć kółko napędowe (6) na wałek silnika nie dokręcając śruby mocującej. Nie zapomnieć o klinie (7). Zamontować uchwyt pokrywy na silniku i zamocować śrubami (8) z podkładkami (9) (płaski klucz 13 mm). Zamontować kompletną dźwignię (10) na silniku, uŝywając jednej podkładki (11) pomiędzy nakrętką (12) a silnikiem. Dokręcić śrubę (13), zabezpieczając nakrętką (12) (2x płaski klucz 13mm), pozostawiając swobodę ruchu dźwigni. ZałoŜyć pasek klinowy (14 i dokręcić śruby mocujące (15) tak, aby trzy koła pasowe znalazły się w jednej linii (klucz ampulowy 3 mm). Zaczepić spręŝynę (16) na śrubie prowadzącej (17). Przy odkształcaniu paska ręką, dźwignią (10) powinno się uzyskać około 3 mm luzu między śrubami prowadzącymi a paskiem. W razie potrzeby poprawić luz śrubą (18) z podkładką (19) (klucz ampulowy 5 mm + klucz płaski 17 mm) File: _POL_NO.doc Page 8 / 32

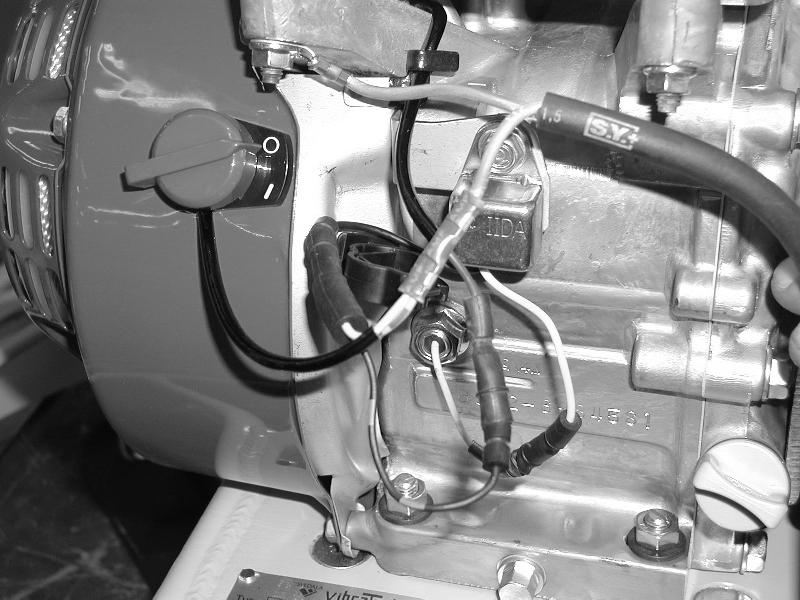

9 - Przyłączyć przewód 21 do przewodu zatrzymywania silnika oraz przewód 22 do masy silnika. INSTALACJA UCHWYTU ROBOCZEGO - Zdjąć 4 nakrętki z podkładkami z podstawy. ZałoŜyć uchwyt zabezpieczając śrubami z podkładkami (klucz płaski 17 mm). - Przewlec przewód elektryczny przez rurę uchwytu i przyłączyć do wyłącznika ON/OFF. - Podłączyć odpowiednią dla typu silnika linkę przepustnicy (śrubokręt krzyŝowy). Kiedy dźwignia przepustnicy jest całkowicie wciśnięta, dźwignia na silniku powinna opierać się o zderzak regulacji wolnych obrotów. W razie potrzeby regulacji długości linki, regulacji dokonywać od strony uchwytu (śrubokręt 3 mm). - Zdjąć osłonę paska klinowego (klucz płaski 10 mm). Przewlec linkę sprzęgła przez śrubę regulacyjną w pierścieniu ochronnym i otwór w dźwigni napinającej. Napiąć lekko ręką pasek dźwignią napinającą i dokręcić śrubę dźwigni napinającej (śrubokręt 3 mm). Sprawdzić, czy przy uchwyceniu dźwigni bezpieczeństwa pasek zostaje właściwie napięty a po jej puszczeniu zwolniony. W razie potrzeby ustawić napięcie śrub regulacyjnych przy obu końcach linki. - ZałoŜyć osłonę paska klinowego. - Obrócić pokrętło regulacji łopatek w kierunku przeciwnym do zegara, aŝ do oporu. Zdjąć zawleczkę z widełek, włoŝyć końcówkę kabla i zabezpieczyć zawleczką. ZAKŁADANIE ŁOPATEK - Nasunąć łopatkę na ramię wirnika. - Zabezpieczyć zawleczkami spręŝystymi (2 szt.) TEST PODCZAS ROZRUCHU - PRZEPUSTNICA ZAWSZE W POŁOśENIU PRACY JAŁOWEJ. - Sprawdź poziom oleju w silniku. - Uzupełnij paliwo w zbiorniku. - Ustaw wyłączniki ON/OFF w połoŝenie włączenia "ON" (na silniku i uchwycie roboczym). - Uruchom silnik (patrz instrukcja obsługi silnika) i w razie potrzeby wyreguluj linki przepustnicy i sprzęgła, aby działały prawidłowo. - Ustaw prędkość silnika na 3000 obr/min (patrz instrukcja obsługi silnika). NARZĘDZIA WARSZTATOWE - 1x ŚRUBOKRĘT 5 MM. - 1x KLUCZ PŁASKI 10 MM. - 1x KLUCZ PŁASKI 17 MM. - 2x KLUCZ PŁASKI 13 MM. - 1x KLUCZ AMPULOWY 3 MM. - 1x KLUCZ AMPULOWY 5 MM. - 1x ŚRUBOKRĘT 3 MM. - 1x ŚRUBOKRĘT KRZYśOWY File: _POL_NO.doc Page 9 / 32

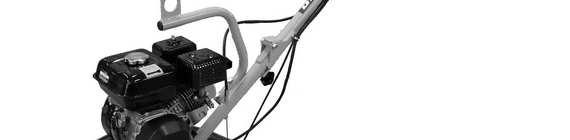

10 INSTRUKCJA UśYTKOWANIA OSTRZEśENIE ZACHOWAJ BEZPIECZNĄ ODLEGŁOŚĆ OD CZĘŚCI W RUCHU. PRZY URUCHAMIANIU SILNIKA PRZEPUSTNICA MUSI BYĆ W POŁOśENIU PRACY JAŁOWEJ NIE PODNOŚ MASZYNY ZA OBRĘCZ OCHRONNĄ PRZED PODNOSZENIEM NALEśY ZAWSZE ZDJĄĆ TARCZĘ ZACIERAJĄCĄ ZAWSZE PRZED ROZPOCZĘCIEM PRACY SPRAWDŹ DZIAŁANIE SPRZĘGŁA BEZPIECZEŃSTWA NIGDY NIE UZUPEŁNIAJ PALIWA GDY SILNIK PRACUJE LUB JEST GORĄCY UZUPEŁNIAJ PALIWO W MIEJSCU DOBRZE PRZEWIETRZANYM,DALA OD ISKIER I OTWARTEGO OGNIA PRZED PRACAMI OBSŁUGOWYMI ZAWSZE ODŁĄCZ ŚWIECĘ ZAPŁONOWĄ PRZED URUCHOMIENIEM PODCZAS ROZRUCHU - PRZEPUSTNICA ZAWSZE W POŁOśENIU PRACY JAŁOWEJ. Sprawdź poziom oleju w silniku spalinowym. Uzupełnij paliwo. Upewnij się, Ŝe kąt natarcia łopatek jest jednakowy. W razie potrzeby ustaw kąty natarcia. Upewnij się, Ŝe blokujący uchwyt z Składane uchwyt jest mocno zaostrzone. Blokowanie uchwyt ROZRUCH Otworzyć kurek paliwa. Przesunąć wyłączniki ON/OFF w połoŝenie włączenia ON. Włączyć ssanie dźwignią na silniku, tylko jeśli jest on zimny. Gdy silnik rozpocznie pracę, wyłączyć ssanie i pozwolić silnikowi zagrzać się na obrotach jałowych przez 2 3 minuty. Ustawić przepustnicę na obroty robocze i powoli wcisnąć sprzęgło bezpieczeństwa, aby wirnik zaczął się obracać. ZATRZYMYWANIE Puścić sprzęgło bezpieczeństwa Ustawić przepustnicę na pracę jałową Przełączyć wyłącznik w połoŝenie OFF File: _POL_NO.doc Page 10 / 32

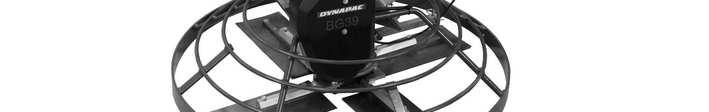

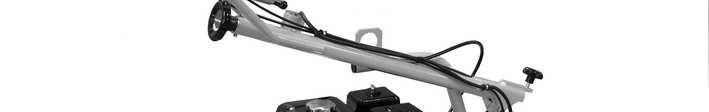

11 SKŁADANY UCHWYT Zbiorniki do jego obsługi Składane BG39GF jest łatwo przenośne NUMERY KATALOGOWE WERSJE ZACIERACZEK Typ Marka silnika Numer kat. Typ ramion wirnika BG39GS HONDA DYNAPAC BG39GS HONDA Pręty sześciokątne BG39GF HONDA DYNAPAC BG39GF HONDA Pręty sześciokątne BG39GL HONDA DYNAPAC BG39GL HONDA Pręty sześciokątne AKCESORIA Opis BG39 DYNAPAC BG39 Pręty sześciokątne Komplet 4 łopatek Zawleczka (8 szt/maszynę) Tarcza zacierająca Ucho do unoszenia Zestaw kół File: _POL_NO.doc Page 11 / 32

12 OBSŁUGA NIE PODNOŚ ZACIERACZKI ZA OBRĘCZ BEZ RĘKAWIC OCHRONNYCH CODZIENNIE Oczyścić maszynę z cementu. Sprawdzić poziom oleju w silniku. Dolać oleju do poziomu maksymalnego. Nie przekraczać poziomu maksymalnego. Patrz instrukcja obsługi silnika. Oczyścić piankową osłonę filtra powietrza. Sprawdzić sprawność regulacji kąta natarcia łopatek. Sprawdzić sprawność wyłącznika ON/OFF i sprzęgła bezpieczeństwa. CO TYDZIEŃ (50 GODZIN) Sprawdź, czy łopatki nie są nadmiernie zuŝyte. W razie potrzeby, wymień łopatki. Wymień olej w silniku. Patrz instrukcja obsługi silnika. Nasmaruj osie łopatek (4 smarowniczki) smarem SHELL Retinax HD lub odpowiednikiem. Sprawdź poziom oleju w przekładni. Uzupełnij w razie potrzeby do poziomu maksymalnego. Gatunek oleju: MOBIL SHC 634. ZESTAWY NAPRAWCZE SKŁAD ZESTAWU BG39 GF P/N BG39 GS P/N BG39GL P/N Linka sprzęgła Linka przepustnicy Linka regulacji łopatek Pasek klinowy (2 szt.) Rękojeść bezpieczeństwa Świeca zapłonowa Wkład filtra powietrza Piankowy filtr powietrza Linka sprzęgła File: _POL_NO.doc Page 12 / 32

13 KATALOG CZĘŚCI ZAMIENNYCH RESERVDELSTÄLLNING Följande uppgifter ska lämmas vid beställning av reservdelar för att undvika leveransfel : 1. Maskintyp. 2. Maskinens seriunmmer. 3. Antal av önskad reservdel. 4. Reserdelens artikelnummer. 5. Reservedelens benämning. 6. Måttupgifter vid beställning av metervara. ERSATZTEILBESTELLUNG Zur Vermeidung von Fehllieferungen sind bei der Bestellung von Ersatzteilen folgende Angaben zu machen : 1. Mashinentyp. 2. Herstellungsnummer. 3. Bestellmenge. (Quantity) 4. Ersatzteilbenennung. (Part N ) 5. Ersatzteilbenennung. (Description) 6. Massangaben bei Bestellung von Meterware. PEDIDO DE RECAMBIOS Para evitar errores en las entregas, deberá indicarse los siguientes datos al hacer un pedido de recambios : 1. Tipo de máquina. 2. Número de serie. 3. Cantidad de piezas deseadas. (Quantity) 4. Número de artículo de la pieza de recambio. (Part N ) 5. Denominación de la pieza. (Description) 6. Indíquese la medida al solicitar un artículo que se expide por metros. ORDERING SPARE PARTS To avoid errors in delivery, please give the following information when ordering spare parts : 1. Type of machine. 2. Machine serial number. 3. Quantity required. 4. Part number. 5. Parts description. 6. Dimensions when ordering per length. ORDINI DI RICAMBI Per evitare errori nelle consegne di ricambi, Vi preghiamo di comunicarci le seguenti informazioni al momento dell ordinazione : 1. Tipo di macchina. 2. Numero di serie della macchina. 3. Quantitá dei pezzi desiderati. (Quantity) 4. Numero di codice del pezzo. (Part N ) 5. Descrizione del pezzo di ricambio. (Description) 6. Misura, in caso di ordine per metro. COMMANDE DE PIECES DE RECHANGE Les indications suivantes doivent être fournies lors de la commande de pièces de rechange, afin d éviter toute erreur de livraison : 1. Type de machine. 2. Numéro de série. 3. Quantité désirée de pièce de rechange. (Quantity) 4. Numéro de la pièce de rechange. (Part N ) 5. Description de la pièce de rechange. (Description) 6. Longueur en cas de commande par mètre. File: _POL_NO.doc Page 13 / 32

14 SPARE PARTS Note : To place spare part order, use : - The serial number of the machine - The description and the part number DEAD MAN CLUTCH INSTRUKCJA OBSŁUGI BG39 BG39 All types Ref. Description P/N Qty 1 Lever Spacer Pulley Pulley Nut Engine HONDA Cover holder Bearing Screw Retaining ring Screw Screw * 13 Washer Nut Nut Washer V-belt * 18 Spring Cover * 21 Belt guide Screw Nut Screw Screw Washer Screw Screw Key Dynapac Decal Model Decal From serial number and serial numbers to and to File: _POL_NO.doc Page 14 / 32

15 File: _POL_NO.doc Page 15 / 32 INSTRUKCJA OBSŁUGI BG39

16 CENTRIFUGAL CLUTCH BG39 All types Ref. Description P/N Qty 1 Clutch cpl Washer Spacer Pulley Spacer Nut Engine Cover holder Bearing Screw Retaining ring Screw Nut Washer V-belt Model decal Decal Cover Screw Washer Screw Screw Washer Cable shoe Cable shoe Wire Y/G ,2m 29 Key Washer File: _POL_NO.doc Page 16 / 32

18 HANDLE BG39GS BG39GS P/N Ref. Description P/N Qty 1 Handle holder Cable tensionner Pulley Shaft Operating handle Sleeve Pin Screw Washer Screw Cable stop Screw Blade angle cable Handle Handle Pin Washer Nut Clutch cable Dead man handle Cable stop Throttle cable Throttle lever * Screw Expanding screw Handle holder Screw Screw Nut Handle Handle Cable shoe On/Off switch On/Off plate Membrane Sealing washer Cable m 38 Belly cushion Dynapac Decal Decal Option : Lifting eye cpl Nipple * Holder Decal Screw * Kit throttle lever P/N File: _POL_NO.doc Page 18 / 32

20 HANDLE BG39GF BG39GF P/N P/N Ref. Description P/N Qty 1 Handle holder Cable tensionner Screw Sleeve Handle Pin Washer Screw Cable stop Belly cushion Screw Screw Throttle lever * Decal Holder Nipple * Handle Membrane Sealing washer ON / OFF plate Throttle cable Blade angle cable Upper handle Screw Nut Screw Washer Button D Electric cable cpl Clutch cable Lower handle Nut Washer Nipple Nut Screw Lifting eye Handle holder Nut Screw Handle Handle Dead man handle Screw ON/OFF Switch Cable stop Decal Decal * Kit throttle lever P/N File: _POL_NO.doc Page 20 / 32

22 HANDLE BG39GS WITH CENTRIFUGAL CLUTCH BG39GS CC / Ref. Description P/N Qty Ref. Description P/N Qty 1 Handle holder Clapper Cable tensionner Magnet Pulley Screw Shaft Nut Operating handle Screw Sleeve Cable shoe Pin Nut Screw Wire ,2m 9 Washer Screw Screw Holder Cable stop Washer Screw Cable shoe Blade angle cable Cable shoe Handle Decal ON/OFF Handle Belly cushion Pin Lifting eye cpl.* option 17 Washer Angle bar Nut Screw Nut Screw Dynapac decal Nipple * Decal Holder Throttle cable Decal Throttle lever * Screw Screw Cover * Kit throttle lever P/N File: _POL_NO.doc Page 22 / 32

24 HANDLE BG39GL BG39GL Ref. Description P/N Qty Ref. Description P/N Qty 1 Screw Shaft Screw Sleeve Sleeve Plate Pin Lifting eye Retaining ring Lower handle Cable stop Spacer Nut Box Gland Shaft upper Terminal Screw Handle Screw Plug Screw Handle Screw Switch Screw Membrane Screw Washer Screw ON/OFF plate Screw Sleeve Screw Cable Screw Decal Nut Pipe Washer Stay upper Washer Stay lower Washer Dead man handle Washer Handle holder Washer Holder Pin Base Screw Cover Handle Screw Clamp Cover Stay Screw Terminal Nut Throttle lever Bracket Nipple Throttle cable Clutch cable Blade angle cable File: _POL_NO.doc Page 24 / 32

26 LOWER PART BG39 (FOR SERIAL NUMBERS AFTER FEBRUARY 2006) BG39 (after February 2006) From S/N and to and to Ref. Description P/N Qty 2 Retaining ring Nut Screw Screw Bolt Cable stop Bearing cup Bearing Screw Hub Grease nipple Blade shaft Spring holder Plate Fork Key Holder Cover Pulley Screw Screw Screw Screw Nut Nut Nut Washer Washer Pin Pin Blade ass'y Gear box Blade Shaft Screw Bolt on blade Washer File: _POL_NO.doc Page 26 / 32

28 LOWER PART BG39 (FOR SERIAL NUMBERS BEFORE FEBRUARY 2006) BG39 Other serial numbers (before February 2006) Ref. Description P/N Qty 1 Shaft Fork Pulley Nut Pin Pin Bearing Cup Plate Screw Washer Hub Screw Screw Nut Grease nipple Cable stop Screw Bolt Bolt for Robin engine Spacer Washer Screw Nut Guard ring Dynapac blade shaft Hexagonal blade shaft Pin Screw Dynapac blade Bolt-on blade Gear box Spring holder Washer Holder Washer File: _POL_NO.doc Page 28 / 32

30 CENTRIFUGAL CLUTCH BG39 CC Ref. Description P/N Qty 1 Clutch pulley Axel Flange Spacer Bearing Retaining ring Retaining ring Screw Washer Spring Fly weight Lining File: _POL_NO.doc Page 30 / 32

32 DYNAPAC CONCRETE EQUIPMENT DYNAPAC Concrete HQ address: P.O Box Tournan-en-Brie, France, Tel: , Fax: Factory address : P.O Box 63, Route de Neville, Saint Valery-en-caux, France, Tel: , Fax: We reserve the right to change specifications without notice. Photos and illustrations do not always show standard versions of machines.
